滤油器的选用和安装.
液压与气压传动液压辅助元件详解
1、密封件 2、滤油器 3、蓄能器 4、油箱及热交换器 5、其他辅件
密封件
静密封
分类
非金属静密封
橡胶-金属复合静密封 金属静密封 液态密封垫
非接触式密封\间隙密封
自封式压紧型密封
动密封
接触式密封
自封式自紧型密封(唇形密 封)
活塞环 旋转轴油封 液压缸导向支承件 液压缸防尘圈
其他
主要密封件
O形橡胶密封圈 橡胶垫片
聚四氟乙烯生料带 组合密封垫圈 金属垫圈
空心金属O形密封圈 密封胶
利用间隙\迷宫\阻尼等 O形橡胶密封圈 同轴密封圈 异形密封圈 其他 Y形密封圈 V形密封圈 组合式U形密封圈
星形和复式唇密封圈 带支承环组合双向密封圈
其他 金属活塞环
油封 导向支承环
防尘圈 其他
1、O型密封圈：O形封圈是一种截面为圆形的橡胶圈，如图所示。其材料主 要为丁腈橡胶或氟橡胶。O形密封圈是液压传动系统中使用最广泛的一种密 封件。它主要用于静密封和往复运动密封。其使用速度范围一般为 0.005~0.3m/s。用于旋转运动密封时，仅限于低速回转密封装置。
4.其他 如 抗腐蚀性 耐久性 结构 安装 维护 价格
四、滤油器的安装位置
1、滤油器安装于液压泵吸油口。
可避免大颗粒的杂质进入液压泵，一般采用过滤精度较低的网式滤油器。
2、滤油器安装于液压泵压油口。
器能耐高压。
3、滤油器安装于回油管路。
使油箱中的油液得到净化。此种滤油器壳体的耐压性能可较低。
（a）支撑环；（b）密封环；（c）压环
4、组合式密封装置
组合式密封件由两个或两个以上元件组成。一部分是润滑性能好、摩擦因数 小的元件；另一部分是充当弹性体的元件，从而大大改善了综合密封性能。
活塞式压缩机润滑油的细滤油器安装在油泵的哪里

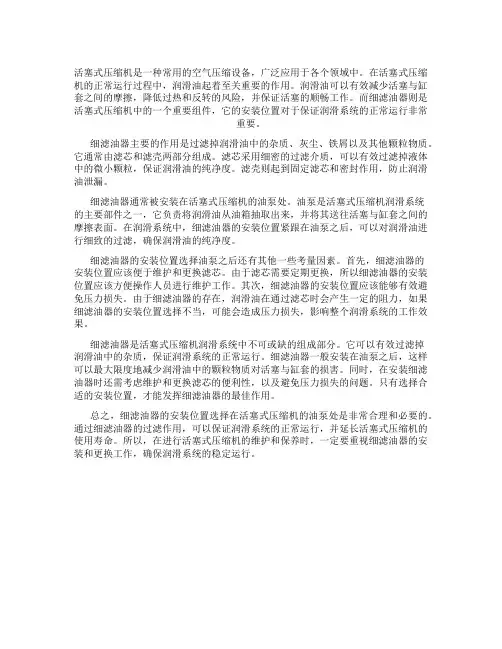

活塞式压缩机是一种常用的空气压缩设备，广泛应用于各个领域中。
在活塞式压缩机的正常运行过程中，润滑油起着至关重要的作用。
润滑油可以有效减少活塞与缸套之间的摩擦，降低过热和反转的风险，并保证活塞的顺畅工作。
而细滤油器则是活塞式压缩机中的一个重要组件，它的安装位置对于保证润滑系统的正常运行非常重要。
细滤油器主要的作用是过滤掉润滑油中的杂质、灰尘、铁屑以及其他颗粒物质。
它通常由滤芯和滤壳两部分组成。
滤芯采用细密的过滤介质，可以有效过滤掉液体中的微小颗粒，保证润滑油的纯净度。
滤壳则起到固定滤芯和密封作用，防止润滑油泄漏。
细滤油器通常被安装在活塞式压缩机的油泵处。
油泵是活塞式压缩机润滑系统的主要部件之一，它负责将润滑油从油箱抽取出来，并将其送往活塞与缸套之间的摩擦表面。
在润滑系统中，细滤油器的安装位置紧跟在油泵之后，可以对润滑油进行细致的过滤，确保润滑油的纯净度。
细滤油器的安装位置选择油泵之后还有其他一些考量因素。
首先，细滤油器的安装位置应该便于维护和更换滤芯。
由于滤芯需要定期更换，所以细滤油器的安装位置应该方便操作人员进行维护工作。
其次，细滤油器的安装位置应该能够有效避免压力损失。
由于细滤油器的存在，润滑油在通过滤芯时会产生一定的阻力，如果细滤油器的安装位置选择不当，可能会造成压力损失，影响整个润滑系统的工作效果。
细滤油器是活塞式压缩机润滑系统中不可或缺的组成部分。
它可以有效过滤掉润滑油中的杂质，保证润滑系统的正常运行。
细滤油器一般安装在油泵之后，这样可以最大限度地减少润滑油中的颗粒物质对活塞与缸套的损害。
同时，在安装细滤油器时还需考虑维护和更换滤芯的便利性，以及避免压力损失的问题。
只有选择合适的安装位置，才能发挥细滤油器的最佳作用。
总之，细滤油器的安装位置选择在活塞式压缩机的油泵处是非常合理和必要的。
通过细滤油器的过滤作用，可以保证润滑系统的正常运行，并延长活塞式压缩机的使用寿命。
所以，在进行活塞式压缩机的维护和保养时，一定要重视细滤油器的安装和更换工作，确保润滑系统的稳定运行。
《液压与气压传动》课件第5章 液压传动辅助元件
2024/9/6
橡胶软管接头
快速管接头
10
第5章 液压传动辅助元件
2024/9/6
5.4 密封件
密封件用来防止液压系统油液的内外泄漏以及 外界灰尘和异物的侵入，保证系统建立必要压 力。
密封件的要求 ▪ 良好的密封性能 ▪ 密封件与运动件之间摩擦系数小 ▪ 耐磨性好，寿命长，不易老化 ▪ 维护、使用方便，价格低廉
11
第5章 液压传动辅助元件
5.4 密封件
O形密封圈
Y形密封圈和Yx形密封圈
V形密封圈
组合密封件
2024/9/6
12
第5章 液压传动辅助元件
2024/9/6
5.5 液压油箱
油箱的主要作用是：贮存供系统循环所需的油液； 散发系统工作时所产生的热量；释出混在油液中的 气体；沉淀油液中的污物。 油箱容积的确定
5
第5章 液压传动辅助元件
5.2 蓄能器
蓄能器的作用
▪ 作辅助动力源 。 ▪ 补充泄漏和保持恒压 。 ▪ 作紧急动力源。 ▪ 减小液压冲击或压力脉动，降低噪声 。
2024/9/6
6
第5章 液压传动辅助元件
5.2 蓄能器
蓄能器的分类
➢重力式蓄能器
按产生压力 能的方式
➢充气式蓄能器
➢弹簧式蓄能器
➢活塞式蓄能器 ➢气囊式蓄能器
液压管件包括油管和管接头，主要功用是连接液 压元件和输送液压油，要求足够的强度，密封性 好，压力损失小等。
1 液压油管
油管的通径即油管的名义尺寸，单位为mm。
d2 q
v
式中：d为内径；q为管内流量；v为管中油液流速。
9
第5章 液压传动辅助元件
5.3 液压管件
颇尔滤芯滤清器安装说明
5.高效过滤器的运输和存放应按照生产厂标志的方向搁置。在运输过程中，应轻拿轻放，防止剧烈振动和碰撞，不可以强制装卸。
(2)PALL颇尔滤芯安装在泵的出口油路上：
(3)PALL颇尔滤芯安装在系统的回油路上：这种安装起间接过滤作用。一般与过滤器并连安装一背压阀，当过滤器堵塞达到一定压力值时，背压阀打开。
(4)PALL颇尔滤芯安装在系统分支油路上。
(5)PALL颇尔滤芯单独过滤系统：大型液压系统可专设一液压泵和滤油器组成独立过滤回路。
空气滤清器使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。
发动机对机油滤清器的要求：
过滤精度，滤出所有>30um的颗粒，
减少进入润滑间隙并引起磨损的颗粒(<3um-30um)
机油流量符合发动机的机油需求量。
更换周期长，至少长于机油的寿命(公里,时间)
颇尔滤芯滤油器安装方法：
1.各类空气过滤器、高效空气过滤器在安装前，不允许用手撕毁或打开包装袋或包装膜;应严格按照高效过滤器包装箱上标注的方向标准存放空气过滤器;在高效空气过滤器的搬运过程中，应轻拿、轻放，避免剧烈的振动和碰撞。
2.对于高效过滤器，安装方向必须正确：用波纹板组合过滤器在竖向安装时，波纹板必须垂直于地面;过滤器在竖向与框架之间的连接，严禁渗漏、变形、破损和漏胶等，安装后必须保证内壁清洁，无浮尘、油污、锈蚀及杂物等。。
根据所用原材料不同，滤清器的使用寿命也会不同。随着使用时间的延长，水中的杂质会堵塞滤清器，活性炭滤清器会吸附饱和。所以，一般来说，PP滤清器3个月需要更换，而活性炭滤清器6个月需要更换。
安装滤油器时需要注意的事项
安装滤油器时需要注意的事项随着汽车的使用时间的推移，发动机内部零件不可避免地会产生磨损和碎屑，其中大部分都会随着机油流动被捕捉并转移到滤油器中。
因此，定期更换或清洗滤油器是保持发动机正常运转的必要步骤。
然而，安装新的滤油器时也需要注意一些事项，以保证其正常工作，本文将列举一些安装滤油器时需要注意的事项。
1. 更换与原始配件相同的滤油器确保更换的滤油器与原始配件相同。
虽然市场上有许多不同品牌的滤油器，但是滤芯的规格、大小和安装方式在不同品牌之间是不同的。
因此，使用与原始配件相同的滤油器可以确保完全符合制造商的规格要求，并可以帮助防止滤芯匹配不当的问题。
2. 检查安装器具的状态在安装滤油器之前，检查安装器具的状态，例如，滤油器胶圈是否完整、安装器具是否有裂缝。
在拆卸旧的滤油器时，检查滤油器胶圈是否被留在引擎上。
如果胶圈被留在引擎上，则必须注意胶圈的位置，以便安装新的滤油器时将其正确放置。
3. 润滑滤油器胶圈在安装新的滤油器之前，需要在滤油器胶圈周围涂上一层机油来润滑它。
这将有助于油圈在安装过程中更轻松地移动、防止它会被卷起、扭曲或破裂。
在涂上机油后检查滤油器胶圈是否均匀地涂上机油，以确保使其沾满油。
4. 手动拧紧滤油器切勿使用任何器具如扳手或链条等强制拧紧新的滤油器。
通常手动拧紧滤油器可以保证与引擎的正确融合。
只需拧紧至适度松紧而不是太紧或太松。
5. 检查滤油器位置在滤油器安装完毕之后，请检查安装滤油器的位置是否正确。
通常滤油器的上部带有一个箭头或其他标识，指示了滤油器所应面向的方向。
通常情况下，箭头应直接对准发动机。
检查滤油器的位置是否正确，可以防止滤油器与发动机交互部分的摩擦，减少错误安装所带来的影响。
6. 检查机油位在安装滤油器后，应该打开引擎盖，检查机油位是否正确。
如果机油位过低，需要及时添加机油。
否则，发动机可能因缺少润滑而受到损害。
结论安装新的滤油器前要注意的细节是非常重要的，它可以帮助减少发生任何问题的可能性，防止引擎出现故障，提高滤油器的效率。
滤油器的类型和选择使用
结 构 、 不 同 厂 家 的滤 油 器 造 成 的压 力 损 失 是 要挑选压力损失值小的滤油器。 ５ 、过压报警和过压旁通功能 。过压报警是检测滤油器的堵塞程度 而 设 定 的 ， 当 滤 油器 堵 塞 到 一 定 程 度 时 候 ， 滤油 器 压 差 就 超 过 了设 定 值，这个时候过压报警就会起动，提示更换或者清洗滤芯 。由于一些 工作不能及时停机或者停机带来的损失巨大，这样滤芯堵塞后 ，为了 不影响工作短期正常进行 ，就 需要使用带有过压旁通功能 的滤油器。 滤油器堵塞，旁通 阀打开 ，液压油从旁通 阀通过继续供油 。过压旁通 功能启用后，不可长期使用，要尽快更换滤油器滤芯 。 ６ 、滤油器的货源。现在有一些企业采用了国外进 口的滤油器 ，国 外先进的滤油器质量 固然好 ，但是作为滤油器，堵塞 问题是不可避免 的。使用进口滤油器时 ，要考虑进货时间问题 ，不可因为等配件而影 响了工期。国内一些滤油器也拥有很好的质量 ，可 以作为滤油器的首
选。
１滤油器 的种类 根据滤油器滤芯的材质和结构，滤油器可分为 网式滤油器 、线隙 式滤油器 、纸质滤芯滤油器 、烧结式滤油器等 。 １ 、网式滤油器 。金属 圆筒形 骨架，圆周有孔 ，金属 圆筒外面缠 绕几层铜丝网，就构成 了网式滤油器 。铜丝网层 数越 多，网眼越小 ， 网式滤油器的过滤精度就越高 。网式滤油器具有 结构简单 、通油能力 大、便于清洗等优 点，缺 点是过滤精度低，网式过滤器主要用于吸油
科 学 技 术
滤 油器的类型和 选择使 用
于艳 辉
（ 永 城职 业 学院 ，河 南 商丘 ４ ７ ６ ６ ０ ０ ）
摘 要 ：滤油器是液压 系统不可缺少的元件 ，它可以过过滤出液压油 中的杂质 ，保护液压元件 不被杂质伤害。本文介绍 了几种常见滤油器的结构 及特点。滤油器的选用要考虑滤油器的位置、流量、过滤精度 、压 力损 失、过压报警和过压旁通、进货来源等因素。最后介绍了几个在使用申应该重
活塞式压缩机细滤油器安装位置
活塞式压缩机细滤油器安装位置活塞式压缩机是工业生产中常用的压缩空气设备，广泛应用于制造业、能源行业等领域。
在活塞式压缩机的运行过程中，需要对油分进行净化处理，以保证设备的正常运转和长寿命。
细滤油器是常用的一种油分净化设备，那么细滤油器应该如何安装呢？首先，我们需要了解细滤油器的作用。
细滤油器主要用于去除油中的微小颗粒和杂质，保证油分的质量达到要求。
活塞式压缩机在工作过程中，由于摩擦和振动等原因，会产生大量的微小金属颗粒和油泥等杂质，这些杂质会严重影响设备的正常运行。
因此，细滤油器的安装位置至关重要。
通常情况下，细滤油器应该安装在压缩机的进气口处。
这样做的目的是为了在油分进入压缩机之前进行净化处理，防止杂质进入设备内部，从而保护设备的正常运行。
细滤油器安装在进气口处，可以有效地过滤掉油中的微小颗粒和杂质，提高油分的质量。
在进行细滤油器的安装时，需要注意以下几点：1.选择合适的细滤油器：细滤油器有不同的型号和规格，需要根据压缩机的具体情况选择合适的细滤油器。
一般情况下，应选择过滤精度合适、过滤效果好的细滤油器。
2.安装位置的选择：细滤油器应安装在压缩机进气口处，确保油分在进入设备之前得到净化处理。
同时，细滤油器的安装位置应方便维修和更换，以便进行定期清洗和更换细滤器。
3.安装方式的选择：细滤油器的安装方式有多种，可以根据实际情况选择合适的安装方式。
常见的安装方式有立式安装和横式安装两种。
立式安装适用于空间较小的情况，而横式安装适用于空间较大的情况。
4.安装前的准备工作：在进行细滤油器安装之前，需要对设备进行一次全面的清洗和检查，确保设备的清洁和无故障。
同时，需要检查细滤油器的细滤器是否完好无损，如有损坏需要及时更换。
细滤油器的安装位置是活塞式压缩机正常运行的重要保证。
正确选择安装位置、合理选择安装方式、定期进行清洗和更换，可以延长设备的使用寿命，减少故障发生，提高生产效率。
因此，在安装细滤油器时要格外注意，确保细滤油器的正常运行和高效过滤效果。
液压与气动技术-x第五章液压辅助装置
过滤精度推荐值见教材表5-1。
一、滤油器的功用和过滤精度
3. 对滤油器的要求 （1） 过滤精度要适中。 （2） 通油能力要满足。 （3） 滤芯要有足够的强度。
（4） 滤芯要有足够的耐蚀性。
（5） 结构简单，压力损失小，便于清洗更换。
二、滤油器的类型
1. 按滤芯的材质和过滤方式分： 网式 线隙式 纸芯式 烧结式 磁性式 2 .按安装的位置不同分：
二、滤油器的类型
4. 烧结式滤油器
特点：强度大，性能稳定，抗冲击性能好，耐高温，过滤精度高，制 造简单。其缺点是易堵塞，清洗困难，若有颗粒脱落将会影响过滤精度。
二、滤油器的类型
5.磁性滤油器
特点：属于专用滤油器，用于清除铁屑等铁磁性杂。
二、滤油器的类型
6.各种滤油器的性能
类型
网式
用途
过滤精度
压力 /MPa
一、油管
2. 油管尺寸的计算 （1）油管内径：
（2）油管壁厚：
一、油管
3. 油管的安装要求
（1）管路应尽量短，横平竖直，转弯少。
（2）管路尽量避免交叉，平行管间距要大于
10mm，以防接触振动，并便于安装管接头。
（3）软管直线安装时要有30％左右的余量，
以适应油温变化、受拉和振动的需要。弯曲半
径要大于软管外径的9倍，弯曲处到管接头的距
第三节 蓄能器
蓄能器是液压系统中用以储存和释放液压能的装 置。除此之外，在液压系统中还可吸收压力脉动、 减小液压冲击、节约能量、减少投资等功用。
一、蓄能器的类型
蓄能器主要有重锤式、弹簧式和充气式三种，其 中常用的是充气式蓄能器。 充气式蓄能器利用压缩气体储存能量。按结构形 式不同，充气式蓄能器可分为：直接接触式和隔离 式。隔离式又分为活塞式、气囊式和隔膜式三种。
第十五章 滤油器
第十五章滤油器§15-1 液下介质的污染液体介质在液压系统中除传递动力外，还对液压元件中的运动件起润滑作用。
此外，为了保证元件的密封性能，组成工作腔的运动件之间的配合间隙很小，而液压件内部的控制又常常通过阻尼小孔来实现。
因此，液压介质的清洁度对液压元件和系统的工作可靠性和使用寿命有很大的影响。
统计资料表明：液压系统的故障75%以上是由于液压介质的污染造成的，而液压介质的污染又是液压元件过早磨损以至损坏的主要原因。
这一事实已引起人们的足够重视。
一、造成液压介质污染的原因组成液压系统的元件在制造、储存、运输、安装、跑合、运行和维修过程中所接触过的每件污染物都是系统液压介质污染的潜在源。
这些污染物可以分为以下五类：（一）残留污染物液压元件在制造、储存、运输、安装过程中带入的沙粒、铁屑、磨料、焊渣、锈片和灰尘，虽经清洗，但未清洗干净而残留下来。
（二）生成污染物1.液压油氧化变质析出物液压系统工作时，因压力损失而消耗的能量全部转化为热量，使系统油温升高。
当液压油处于高温时，一方面油中的高温空气与油分子直接接触，空气中的氧分子引起油液氧化，生成有机酸，对金属表面起腐化作用；另一方面，油液氧化析出粘滞物和浸漆物。
2.液压油中混入水份和空气多数液压油中含有微量（小于0.01%）的水份，过多的含水量会使液压油乳浊化，使其润滑性能下降，对液压油的氧化起触媒作用，加剧污垢集积。
同时，混入液压油中的空气还会增加油液的氧化作用，并引起液压系统的振动、爬行和气蚀。
3.元件磨损、损坏生成的污染物液压元件工作时，运动件之间的金属与金属、金属与密封材料的磨损颗粒以及液流冲刷下的软管胶料、过滤材料脱落的颗粒和纤维、剥落的油漆皮等。
（三）侵入污染物液压系统在工作时，周围环境中的污染物通过一切可能的侵入点，如外露的往复运动的活塞杆、油箱的进气孔、注油孔等侵入系统。
（四）生物污染物微生物也可能象其它微小颗粒一样侵入液压介质，如果不加以阻止，微生物将繁殖生长并表现为粘质物，污染介质。
液压与气压传动第二版姜继海第6章 液压辅助元件-lf解读
换油时将其打开放走油污。为了便于换油时清洗油
箱，大容量的油箱一般均在侧壁设清洗窗口。 （5） 油箱正常工作温度应在15-66C之间，必要 时应安装温度控制系统，或设置加热器和冷却器。 （6） 最高油面只允许达到油箱高度的80%，油箱 底脚高度应在150mm以上，以便散热、搬移和放油， 油箱四周要有吊耳，以便起吊装运。
一、泵入口的吸油粗滤器
粗滤油器用来保护泵，使其不致吸入较大的机械杂质。 为了不影响泵的吸油性能，防止发生气穴现象，滤油器 的 过滤能力应为泵流量的两倍以上，压力损失不得超过 0.01~0.035MPa。
二、泵出口油路上的高压滤油器
主要用来滤除进入液压系统的污染杂质，一般采用过 滤精度10~15m的滤油器。它应能承受油路上的工作压力 和冲击压力，其压力降应小于0.35MPa，并应有安全阀或 堵塞状态发讯装置，以防泵过载和滤芯损坏。
14~32
25
32
10
21
5
（2）滤芯应有足够强度，不会因压力而损坏。 （3）通流能力大，压力损失小。 （4）易于清洗或更换滤芯。
2019年4月22日星期一
6.2.2 过滤器的类型及特点
按精度可分为：粗过滤器（d＜100）； （ 过滤器的过滤精度
普通过滤器(d＜10）； 精过滤器（d＜5）；
2019年4月22日星期一
6.4 热交换器
液压系统的工作温度一般希望保持在30~50C 的范围之内，最高不超过65C，最低不低于15C。 如果液压系统靠自然冷却仍不能使油温控制在 上述范围内时，就须安装冷却器；
如环境温度太低，无法使液压泵启动或正常运 转时，就须安装加热器。
2019年4月22日星期一
是指滤芯能够滤除的最 小杂质颗粒的大小，以 直径 d 作为公称尺寸表 示。）
第五章液压辅件
第五章液压辅件滤油器
蓄能器
油箱及热交换器其他辅件
•二、滤油器的典型结构•三、滤油器的选用•四、滤油器的安装位置
ßx ＝
滤油器出口处尺寸大小x x ((µm)的颗粒数
网式滤油器
－上盖－钢丝网－骨架－下盖
2）此位置可用以保护除液压泵以外的其它液滤油器安装于回油管路路（见图中3）
•一、蓄能器的类型•二、蓄能器的功用•三、充气式蓄能器的选用
重鏙式蓄能器
－重鏙－柱塞－液压油
金沐灶
弹簧式蓄能器
－弹簧－活塞－液压油
活塞式蓄能器
－气体－活塞－液压瓶
气囊式蓄能器
－充气阀－壳体－气囊－菌形阀
Q p =∑Q i ∆t i /T i=1n
∆V i=(Q p-Q i) ∆t i
V
w =(1/2)∑| ∆V’i |
n
i=1
P0V0n=P1V1n=P2V2n V
=V0P01/n[(1/P1)1/n]
w
油箱2－电加热器结束
•一、管道
•二、管接头•三、压力表
•四、压力表开关
d=2.(Q/2π)1/2δኑpd/2(σ)
