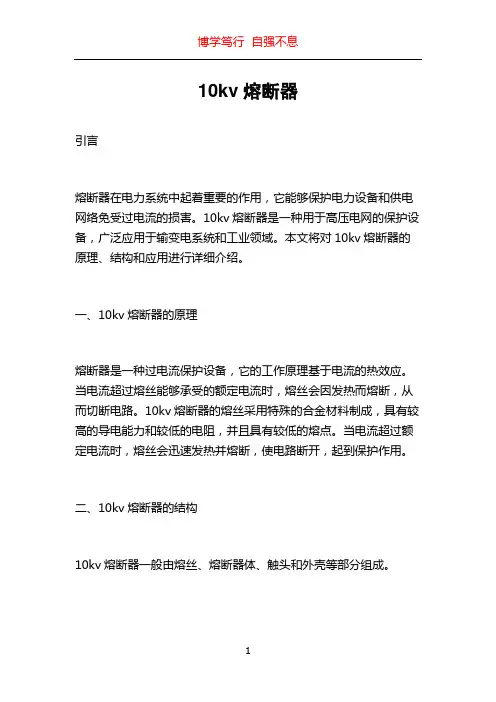

10kv熔断器引言熔断器在电力系统中起着重要的作用，它能够保护电力设备和供电网络免受过电流的损害。
10kv熔断器是一种用于高压电网的保护设备，广泛应用于输变电系统和工业领域。
本文将对10kv熔断器的原理、结构和应用进行详细介绍。
一、10kv熔断器的原理熔断器是一种过电流保护设备，它的工作原理基于电流的热效应。
当电流超过熔丝能够承受的额定电流时，熔丝会因发热而熔断，从而切断电路。
10kv熔断器的熔丝采用特殊的合金材料制成，具有较高的导电能力和较低的电阻，并且具有较低的熔点。
当电流超过额定电流时，熔丝会迅速发热并熔断，使电路断开，起到保护作用。
二、10kv熔断器的结构10kv熔断器一般由熔丝、熔断器体、触头和外壳等部分组成。
1.熔丝：熔丝是10kv熔断器的核心部件，它负责承载和熔断过大电流。
熔丝一般由铜、铝或铅合金制成，具有较低的电阻和较高的熔点。
熔丝的直径和长度根据熔断器的额定电流和额定电压确定。
2.熔断器体：熔断器体是熔断器的外壳，它通常由陶瓷、玻璃纤维等绝缘材料制成，具有良好的绝缘性能和机械强度。
熔断器体的形状和大小根据熔断器的额定电流和额定电压确定。
3.触头：触头是熔断器中与熔丝连接的部件，它一般由铜或铜合金制成，具有良好的导电性能和耐热性。
触头通过螺纹或插孔与熔断器体连接，确保熔丝能够正常工作。
4.外壳：外壳是熔断器的保护罩，一般由金属材料制成，具有良好的耐压和防护性能。
外壳能够隔离熔断器内部的高压部件，防止触电事故的发生。
三、10kv熔断器的应用10kv熔断器广泛应用于输变电系统和工业领域，其主要功能是保护电气设备和供电网络免受过电流的损害。
1.输变电系统：在输变电系统中，10kv熔断器常用于主变压器的保护和分段开关的保护。
当电流异常时，熔断器能够快速熔断，切断电路，保护设备和系统的安全运行。
2.工业领域：在工业领域，10kv熔断器通常应用于高压开关柜和电容器组的保护。
熔断器能够对电流过载和短路进行可靠保护，防止设备损坏和事故发生。
熔断器的工作原理及种类

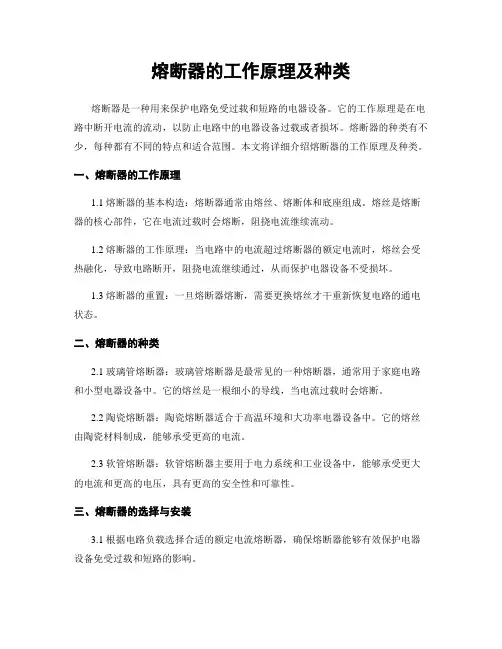

熔断器的工作原理及种类熔断器是一种用来保护电路免受过载和短路的电器设备。
它的工作原理是在电路中断开电流的流动，以防止电路中的电器设备过载或者损坏。
熔断器的种类有不少，每种都有不同的特点和适合范围。
本文将详细介绍熔断器的工作原理及种类。
一、熔断器的工作原理1.1 熔断器的基本构造：熔断器通常由熔丝、熔断体和底座组成。
熔丝是熔断器的核心部件，它在电流过载时会熔断，阻挠电流继续流动。
1.2 熔断器的工作原理：当电路中的电流超过熔断器的额定电流时，熔丝会受热融化，导致电路断开，阻挠电流继续通过，从而保护电器设备不受损坏。
1.3 熔断器的重置：一旦熔断器熔断，需要更换熔丝才干重新恢复电路的通电状态。
二、熔断器的种类2.1 玻璃管熔断器：玻璃管熔断器是最常见的一种熔断器，通常用于家庭电路和小型电器设备中。
它的熔丝是一根细小的导线，当电流过载时会熔断。
2.2 陶瓷熔断器：陶瓷熔断器适合于高温环境和大功率电器设备中。
它的熔丝由陶瓷材料制成，能够承受更高的电流。
2.3 软管熔断器：软管熔断器主要用于电力系统和工业设备中，能够承受更大的电流和更高的电压，具有更高的安全性和可靠性。
三、熔断器的选择与安装3.1 根据电路负载选择合适的额定电流熔断器，确保熔断器能够有效保护电器设备免受过载和短路的影响。
3.2 定期检查熔断器的工作状态，确保熔丝没有受损或者老化，及时更换损坏的熔断器，以保证电路的安全性。
3.3 安装熔断器时要注意熔丝的方向和固定方式，确保熔断器能够正常工作并及时熔断电路。
四、熔断器的维护与保养4.1 定期清洁熔断器周围的灰尘和杂物，保持熔断器通风良好，避免因过热引起熔断器熔断。
4.2 注意熔断器的使用环境，避免熔断器受潮或者受到机械损伤，影响其正常工作。
4.3 定期检查电路连接处和熔断器的接触情况，确保电路连接良好，避免因接触不良导致电流过载。
五、熔断器的应用范围与未来发展5.1 熔断器广泛应用于家庭、工业、交通等领域，保护电器设备免受过载和短路的影响，确保电路的安全性和可靠性。
熔断器
熔断器熔断器作用：在电路中主要起短路保护，由熔体和安装熔体的熔管或熔座等部分组成。
1）电流保护形式：过载延时保护、短路瞬时保护。
过载一般是指l.5倍额定电流以下的过电流;短路则是指超过几倍额定电流以上的过电流。
2）熔体：既是感测元件又是执行元件，安装在被保护的电路中。
熔体是有低熔点的金属材料（铅、锡、铜、银及其合金）丝状、带壮、片壮。
3）熔管：安装熔体和在熔体熔断时灭弧。
一、熔断器的分类1．按发热时间常数(热惯性)：无热惯性、大热惯性、小热惯性；2．按熔体形状：丝状、片状、带状；3．按支架结构：螺旋塞式、管式。
管式又分为有填料与无填料两种，石英砂等材料以增加灭弧能力。
插入式和螺旋式熔断器的结构图：二、熔断器的保护特性1、原理：电流热效应1）正常：i = ie —→温度〈熔点—→熔体不熔断2）短路：i >> ie —→温度〉熔点—→熔体熔断—→切断电路2、保护特性：反时限特性（熔体动作时间随电流增大而减小）安秒特性：指熔化电流与熔化时间的关系。
I R ：熔体最小熔化电流 I RTR ：熔体额定电流：熔断器的融化系数K r 小时对小倍数过载电流有利，但也不宜接近1，当为1时，不仅熔体在I re 下的工作电流会过高，而且还可能因为保护特性本身的误差而发生熔体在I re 下也熔断，影响熔断器工作的可靠性。
表1-6 熔断器的熔化电流与熔化时间I RT ：负载额定电流 三、熔断器的主要参数 1、额定电压熔断器长期工作时和分断后能够耐受的电压，一般等于或大于电气设备的额定电压。
2、额定电流1）熔体的额定电流：熔体长期通过而不会熔断的电流值。
2）支持件的额定电流：熔断器长期工作所允许的温升电流值。
3、极限分断能力熔断器在规定的额定电压和功率因数(或时间常数)的条件下，能分断的最大电流值。
四、熔断器的选择选择的原则：设备正常工作(设备起动电流响)时不熔断，当过大电流和短路电流时熔断。
1、无起动过程的平稳负载（照明、电阻电炉）RTR r I I k2、单台长期工作的电动机3、多台电动机常用的熔断器：1）瓷插式(熔丝)：照明电路2）螺旋式(熔管)：机床电路3）自复式熔断器:熔丝（金属钠）金属钠（非线性电阻），常温时高的电导率；短路电流产生的高温会使其呈现高电阻。
熔断器原理
熔断器原理详解1. 什么是熔断器？熔断器（Circuit Breaker）是一种用于防止服务故障扩散的重要设计模式。
它可以在出现服务故障时，通过快速切换到备用逻辑或返回错误响应来保护系统免受进一步损坏。
熔断器通常用于分布式系统中，用于保护对外部依赖的访问，如调用其他服务、访问数据库等。
当外部依赖出现故障时，熔断器可以迅速停止对该依赖的请求，并在一段时间内拒绝所有请求，以避免资源浪费和进一步的故障。
2. 熔断器的基本原理熔断器的基本原理是根据对外部依赖的调用结果进行监控，并根据一定的规则判断是否需要打开或关闭熔断器。
当熔断器处于打开状态时，所有对该依赖的请求都会被拒绝，并立即返回错误响应。
当一定时间内没有新的请求到达时，熔断器会尝试关闭并重新恢复正常状态。
下面将详细介绍熔断器的基本原理及其实现。
2.1 熔断器的三个状态熔断器通常有三个状态：关闭（Closed）、打开（Open）和半开（Half-Open）。
•关闭状态：熔断器初始状态为关闭，表示对外部依赖的请求正常进行。
在关闭状态下，所有请求都会直接转发给依赖，并等待其返回结果。
•打开状态：当外部依赖出现故障时，熔断器会根据一定的条件自动切换到打开状态。
在打开状态下，所有对该依赖的请求都会被拒绝，并立即返回错误响应。
此时，熔断器会启动一个定时任务，在一段时间后尝试切换到半开状态。
•半开状态：在一定时间后，熔断器会尝试将自身从打开状态切换到半开状态。
在半开状态下，熔断器只允许少量的请求通过，并等待它们的结果。
如果这些请求成功，则表示外部依赖已经恢复正常；如果有任何一个请求失败，则表示外部依赖仍然不可用，熔断器会立即切换回打开状态。
2.2 熔断器的监控和计数为了实现熔断器的功能，需要对外部依赖进行监控，并根据一定规则进行计数。
常用的监控指标包括请求成功率、请求时间、错误率等。
•请求成功率（Success Rate）：表示一段时间内成功请求的比例。
当成功率低于一定阈值时，可以认为外部依赖出现故障。
熔断器的工作原理及种类
熔断器的工作原理及种类熔断器是一种用于保护电路免受过载和短路的电器设备。
它在电路中起到一个重要的安全作用，当电流超过其额定值时，熔断器会自动切断电路，防止电线过热、设备损坏甚至火灾的发生。
本文将详细介绍熔断器的工作原理以及常见的几种熔断器种类。
一、熔断器的工作原理熔断器的工作原理基于熔断器内部的熔丝。
熔丝是由一种特殊的合金制成，当电流通过熔丝时，它会受热并逐渐熔化。
当电流超过熔丝的额定值时，熔丝会迅速熔断，切断电路。
这种工作原理使得熔断器能够有效地保护电路免受过载和短路的影响。
二、常见的熔断器种类1. 玻璃管熔断器：这是一种最常见的熔断器种类。
它由一个玻璃管和两个金属端子组成。
玻璃管内部有一个熔丝，当电流超过额定值时，熔丝会熔断并切断电路。
玻璃管熔断器适用于低电流和低电压的应用。
2. 保险丝熔断器：保险丝熔断器与玻璃管熔断器类似，但它使用的是一个熔丝线圈而不是熔丝。
保险丝熔断器的优点是可以更容易地更换熔丝线圈，因此在维修和更换方面更加方便。
3. 热保护器：热保护器是一种使用热敏电阻器的熔断器。
它通过监测电路中的温度来判断是否需要切断电路。
当温度超过设定值时，热保护器会迅速切断电路，保护电器设备免受过热的影响。
4. 快速熔断器：快速熔断器是一种用于保护敏感电子设备的熔断器。
它的特点是能够在极短的时间内切断电路，以防止电流过载对电子设备造成损坏。
快速熔断器广泛应用于电子产品、通信设备等领域。
5. 动作电流熔断器：动作电流熔断器是一种根据电流大小来控制熔断动作的熔断器。
它可以根据电路的需求设置不同的动作电流值，以适应不同的应用场景。
动作电流熔断器常用于工业控制系统和电力系统中。
三、总结熔断器是一种重要的电器设备，它能够有效地保护电路免受过载和短路的影响。
常见的熔断器种类包括玻璃管熔断器、保险丝熔断器、热保护器、快速熔断器和动作电流熔断器。
每种熔断器都有其特定的应用场景和优点，根据实际需求选择合适的熔断器种类非常重要。
熔断器的工作原理及种类
熔断器的工作原理及种类熔断器是一种用于保护电路安全的电器元件，它能够在电路中检测到过载或短路时自动切断电流，以防止电路损坏或发生火灾。
本文将详细介绍熔断器的工作原理以及常见的几种熔断器类型。
一、熔断器的工作原理熔断器的工作原理基于热效应和电磁效应。
当电路中的电流超过熔断器额定电流时，熔断器内部的导体会受热融化，从而切断电路。
下面将详细介绍两种常见的熔断器工作原理：1. 热熔断器热熔断器是一种基于热效应工作的熔断器。
它由一个导体和一个熔化点较低的熔丝组成。
当电流超过熔断器额定电流时，导体会受热融化，使熔丝断开，从而切断电路。
热熔断器的熔丝可以根据电流负载的不同而选择不同的材料和尺寸，以满足不同的电路需求。
2. 电磁熔断器电磁熔断器是一种基于电磁效应工作的熔断器。
它由一个线圈和一个铁芯组成。
当电路中的电流超过熔断器额定电流时，线圈会产生强磁场，使铁芯产生磁化，从而吸引触点，切断电路。
电磁熔断器具有快速切断电路的特点，适用于需要迅速切断电流的场合。
二、熔断器的种类根据不同的应用需求，熔断器可以分为多种类型。
下面将介绍几种常见的熔断器类型：1. 玻璃熔断器玻璃熔断器是一种常见的低压熔断器，通常用于家庭电路保护。
它的外壳由玻璃制成，内部有一个熔丝。
当电流超过熔断器额定电流时，熔丝会融化断开，切断电路。
玻璃熔断器的优点是价格便宜，易于更换，但其断开时间相对较长。
2. 热熔断器热熔断器是一种常见的高压熔断器，通常用于工业电路保护。
它的外壳由陶瓷制成，内部有一个熔丝。
热熔断器的工作原理是基于热效应，当电流超过熔断器额定电流时，熔丝会受热融化，切断电路。
热熔断器具有快速切断电路的特点，适用于需要高速保护的场合。
3. 电磁熔断器电磁熔断器是一种常见的大电流熔断器，通常用于工业和电力系统中。
它的工作原理是基于电磁效应，当电流超过熔断器额定电流时，线圈产生强磁场，吸引触点，切断电路。
电磁熔断器具有快速切断电路的特点，适用于需要大电流保护的场合。
熔断器的工作原理及种类
熔断器的工作原理及种类熔断器是一种用于保护电路免受过电流伤害的电器元件。
它的工作原理是通过控制电流流过熔丝，当电流超过熔丝的额定电流时，熔丝会熔断，切断电路，从而保护电路和设备不受过电流的伤害。
熔断器的种类有不少，下面我们来介绍几种常见的熔断器类型：1. 熔丝式熔断器：这是最常见的一种熔断器类型。
它由一个或者多个金属熔丝组成，当电流超过熔丝的额定电流时，熔丝会熔断，切断电路。
这种熔断器通常用于低电压和小电流的应用。
2. 热式熔断器：这种熔断器使用了热敏电阻元件，当电流超过额定电流时，热敏电阻会发热，导致熔断器切断电路。
热式熔断器通常用于高电流和高电压的应用。
3. 液体熔断器：这种熔断器使用了液体作为熔断元件，当电流超过额定电流时，液体味蒸发形成气体，使熔断器切断电路。
液体熔断器通常用于高电流和高电压的应用，具有较高的熔断能力。
4. 气体熔断器：这种熔断器使用了压缩气体作为熔断元件，当电流超过额定电流时，气体味发生电弧放电，使熔断器切断电路。
气体熔断器通常用于高电流和高电压的应用，具有较高的熔断能力。
5. 电子熔断器：这种熔断器使用了电子元件，如晶体管或者开关，来控制电路的开关状态。
当电流超过额定电流时，电子元件会切断电路。
电子熔断器通常用于精密电子设备和自动化系统中。
除了以上几种常见的熔断器类型，还有一些特殊用途的熔断器，如快速熔断器、慢熔断器、空气熔断器等，它们根据具体的应用需求和熔断能力的要求而设计。
总结起来，熔断器是一种用于保护电路免受过电流伤害的电器元件，它的工作原理是通过控制电流流过熔丝或者其他熔断元件，当电流超过额定电流时，熔断元件会熔断，切断电路。
常见的熔断器类型包括熔丝式熔断器、热式熔断器、液体熔断器、气体熔断器和电子熔断器。
根据具体的应用需求和熔断能力的要求，可以选择适合的熔断器类型来保护电路和设备的安全运行。
熔断器基础知识
什么是熔断器？一、熔断器简介：熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。
熔断器可分为户内式和户外式两种。
(1)户内式熔断器：户内熔断器是内充石英砂填料的密封管式熔断器，当它通过过载电流或短路电流时熔体熔断，其金属蒸气与燃弧后的游离气体受到高温高压的作用，喷入石英砂之间的空隙，与石英砂表面接触受到冷却凝固，减少了熔体蒸发后的游离气体与金属蒸气，从而使电流自然过零，迫使电弧熄灭。
在熔体熔断时，熔断器弹簧的拉线也同时拉断，并从弹簧管内弹出。
户内型高压管式熔断器具有熄弧能力强、分断容量大、分断电路时无游离气体排出、能产生截流过电压等特点。
能在短路电流未达到冲击值之前就可完全熔断，因此这种熔断器具有限流作用。
(2)户外式熔断器：户外式熔断器，用来保护10kV电力变压器和电力线路。
由固定支持部分、活动熔管及熔丝组成，固定支持部分为瓷或合成绝缘体。
其工作原理是：将熔丝穿入熔管内,两端拧紧,并使熔丝位于熔管中间偏上方,上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起,用绝缘拉杆将上动触头推入上静触头内,成闭合状态(合闸状态)并保持这一状态。
当被保护线路发生故障,故障电流使熔丝熔断时,形成电弧,消弧管在电弧高温作用下分解出大量气体,使管内压力急剧增大,气体向外高速喷出,对电弧形成强有力的纵向吹弧,使电弧迅速拉长而熄灭.与此同时,由于熔丝熔断,熔丝的拉力消失,使锁紧机构释放,熔丝管在上静触头的弹力及其自重的作用下,绕下轴翻转跌落,形成明显的断开距离。
熔断器
熔断器的保护特性曲线： 熔断器熔体熔断的电流值与熔断时间的关系曲线。 t 熔体的额定电流IfN 是熔体长期工作而不致 熔断的电流。 0
I号
结构：管式熔断器，插式熔断器、螺旋式熔断器。
图形符号和文字符号： FU
熔断器常用的型号： RL6、RLS2、RT14、 RT16等系列。
三、熔断器的选择
选择内容：熔断器的种类、额定电压 额定电流和熔体的额定电流 熔体电流确定的几条原则： 1、上、下级熔体额定电流的比值不小于1.6:1。 2、在照明、电热等没有冲击负载的电路中： 熔体的额定电流IfN≥电路的工作电流IN。 3、一台电机时，为防止电机起动时电流较大将熔丝 烧断，熔丝的选择一般为： IfN≥（1.5～2.5）IN，IN为电机的额定电流。 4、多台电机时，熔体的电流为： IfN≥（1.5～2.5）INmax+∑IN，INmax为容量最大的 电机的额定电流，∑IN为其余电机的额定电流之和。
1.1.3 熔断器
一、作用、组成及工作原理 作用：短路保护 严重过载保护
组成： 熔体——俗称保险丝，通过自身熔化断开电路。 外壳——又叫熔管、熔座，安装熔体，熄灭电弧。 工作原理： 熔体与被保护的电路串联。正常时，熔体允许通过 一定的电流；当电路发生短路或严重过载时，熔体中流 过很大的故障电流，当电流产生的热量达到熔体的熔点 时，熔体熔断，切断电路，从而达到保护目的。
熔断器的工作原理及种类
熔断器的工作原理及种类熔断器是一种用于保护电路免受过载和短路等电流异常情况的电器设备。
它的主要作用是在电路中断异常电流流动，以防止电路和设备的损坏，甚至是火灾的发生。
本文将详细介绍熔断器的工作原理以及常见的种类。
一、熔断器的工作原理熔断器的工作原理基于热效应和电磁效应。
当电流超过熔断器额定电流时，熔丝（或熔断器的熔断元件）会受热并熔断，从而切断电路。
以下是熔断器的工作原理的详细步骤：1. 电流流经熔丝：当正常电流通过熔丝时，熔丝的电阻很低，电流可以顺利通过。
2. 过载电流：当电路中出现过载电流时，电流超过了熔断器的额定电流。
这时，熔丝开始受热，温度升高。
3. 熔丝熔断：随着熔丝温度的升高，熔丝的材料开始熔化。
一旦熔丝完全熔断，电路中断，电流停止流动。
4. 切断电路：一旦熔丝熔断，熔断器内部的触点会迅速分离，切断电路。
这样，电路中的过载电流就被切断，保护电路和设备。
二、熔断器的种类根据不同的应用需求和电流特性，熔断器可以分为多种不同的类型。
下面介绍几种常见的熔断器种类：1. 管式熔断器：管式熔断器是最常见的熔断器类型之一。
它由一个玻璃管或陶瓷管、两个金属端子和一个熔丝组成。
熔丝通常是由铅、锡和锑等合金制成，具有特定的熔点。
当电流超过额定电流时，熔丝会熔断，切断电路。
2. 高压熔断器：高压熔断器用于高压电路中，通常用于保护变压器和发电机等设备。
它们通常由熔断器基座、熔丝和熔断器开关组成。
高压熔断器的熔丝通常由铜或银制成，能够承受高电流和高电压的冲击。
3. 汽车熔断器：汽车熔断器是用于汽车电路中的一种特殊熔断器。
它们通常由塑料外壳、金属端子和熔丝组成。
汽车熔断器的熔丝材料通常是铜或铝，能够快速熔断，保护汽车电路免受过载和短路的损害。
4. 熔断开关：熔断开关是一种结合了熔断器和开关功能的设备。
它们通常用于工业电路中，能够在过载或短路时切断电路。
熔断开关的工作原理与普通熔断器类似，但它们通常具有更高的额定电流和更可靠的切断能力。
熔断器
熔断器1. 何谓熔断器，其作用是什么IEC127 标准将熔断器定义为“熔断体（fuse-link）”。
它是一种安装在电路中，保证电路安全运行的电器元件。
当电路发生故障或异常时，电流不断升高，升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。
若电路中正确地安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时间，自身熔断切断电流，从而起到保护电路安全运行的作用。
最早的熔断器于一百多年前由爱迪生发明，由于当时的工业技术不发达，白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。
2. 熔断器的工作原理是怎样的我们都知道，当电流流过导体时，因导体存在一定的电阻，所以导体将会发热，且发热量遵循下面公式，即Q = 0.24I2RT式中，Q为发热量；I为流过导体的电流；R 为导体的电阻；T为电流流过导体的时间。
依此公式我们不难看出熔断器的简单的工作原理了。
当制作熔断器的材料及其形状确定了，其电阻R 就相对确定了（若不考虑熔断器的电阻温度系数）。
当电流流过熔断器时，它就会发热，随着时间的增加其发热量也在增加。
电流与电阻的大小确定了产生热量的速度，熔断器的构造与其安装的状况确定了热量耗散的速度。
若产生热量的速度小于热量耗散的速度时，熔断器是不会熔断的；若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断；若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多，又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到熔断器的熔点以上时熔断器就发生了熔断。
这就是熔断器的工作原理。
从这个原理中应该知道，在设计制造熔断器时必须认真地研究所选材料的物理特性，并确保它们有一致的几何尺寸。
这些因素对熔断器能否正常工作起了至关重要的作用。
同样，在使用它的时候，一定要正确地安装它。
3. 熔断器的构造如何？各有什么功效？又有什么要求一般熔断器由三个部分组成：一是熔体部分，它是熔断器的核心，熔断时起到切断电流的作用，同一类、同一规格熔断器的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，最重要的是熔断特性要一致；二是电极部分，通常有两个，是熔体与电路连接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；三是支架部分，熔断器的熔体一般都纤细柔软，支架的作用就是将熔体固定并使三个部分成为刚性的整体，便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性及阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象。
熔断器
1.按用途分，低压电器有哪几类？常见的低压电器按用途可以分为：配电电器、控制电器、主令电器、保护电器及执行电器等。
按工作原理可分为电磁式电器、非电量控制电器等。
熔断器的原理及符号：熔断器是一种利用电流热效应原理和热效应导体热熔断来保护电路的电器，广泛应用于各种控制系统中起保护电路的作用。
当电路发生短路或严重过载时，它的热效应导体能自动迅速熔断，从而切断电路，使导线和电气设备不致损坏。
由于它结构紧凑，价格低廉、工作可靠、使用、维护方便，因而应用十分广泛。
熔断器的图形符号熔断器的结构：熔断器主要由熔体（保险丝）和安装熔体的熔管(熔座)绝缘管或绝缘座组成。
熔体一般由熔点低、易于熔断、导电性能好的热效应合金材料制成；绝缘管或绝缘座一般由陶瓷、胶木或塑料组成。
从结构上分，熔断器有插入式、螺旋式、密封式和自复式。
2.熔断器的主要用途是什么？常用熔断器有哪些型号？熔断器是低压配电电路和电力拖动系统中一种最简单的安全保护电器，主要用作短路保护，有时也可用于过载保护。
（1）瓷插式熔断器（RC1A系列）（2）螺旋式熔断器（RL1、RL2、RL6、RL7、RLS1、RLS2系列）（3）有填料封闭管式熔断器（RT系列）（2）无填料封闭管式熔断器（RM系列）（3）快速熔断器（RS、RLS系列）螺旋式熔断器有RLS系列。
熔体是一个瓷管，内装石英砂和熔丝，石英砂彩色石英砂（指含二氧化硅较多的河砂、海砂、风化砂等。
除主要成分二氧化硅外，还含有氧化铁、氧化铝、铅、硼、镁、钠等微量元素。
主要用作玻璃工业和陶瓷工业的原料，冶金工业的助熔剂）。
用于熔断时的消弧和散热，瓷管头部装有一个染成红色的熔断指示器，一旦熔体熔断，指示器马上弹出脱落，透过瓷帽上的玻璃孔可以看到，起到指示的作用。
螺旋式熔断器具有较大的热惯性和较小的安装面积，常用于机床电气控制。
其缺点是熔体为一次性使用，成本较高。
3.熔断器的选择？选用低压熔断器时，一般只考虑熔断器的额定电压、熔断器的额定电流和熔体的额定电流3项参数，其他参数只有在特殊要求时才考虑。
熔断器概述
一、熔断器的概念:熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护。
熔断器是以金属导体作为熔体而分断电路的电器，它串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。
熔断器具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。
二、熔断器的作用：当电路发生故障成异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中某些器件或贵重器件，也有可能烧毁电路甚至火灾或重大事故。
若电路中正确地选配安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
最早期的熔断器于一百多年前由爱迪生发明，由于当时的工业不发达白炽灯很贵重，所以，最初是将它用来保护昂贵的白炽灯。
三、熔断器的构造:熔断器由绝缘底座（支持件）、触头、熔体等组成。
熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。
熔体常做成丝状、栅状或片状。
熔体材料具有相对熔点低，特性稳定、易熔断的特点。
一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；常见熔断器触头通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；四、熔断器的选择：由于各种电气设备都有一定的过载能力，允许在一定条件下较长时间运行；而当负载超过允许值时，就要求保护熔体在一定时间内熔断。
还有一些设备起动电流很大，但起动时间很短，所以要求这些设备的保护特性要适应设备运行需要，要求熔断器在电机起动时不熔断，在短路电流作用下和超过允许过负荷电流时，能可靠熔断，起到保护作用。
熔断器
熔断器1.熔断器的的基本功能：熔断器是最简单的保护电器，主要用于高压输电线路、电压变压器、电压互感器等电器设备的过载和短路保护。
熔断器可以单独使用，也可以与负荷开关组成负荷开关—熔断器组合电器。
2.熔断器的分类及主要额定参数1.按电压等级分：低压熔断器中压熔断器2.按使用场合分：户外户内3.按用途分：保护变压器用保护电容器用保护电压互感器用保护电动机用4.按灭弧原理分：限流熔断器喷射熔断器5.按分断电流能力和范围分限流式熔断器（开断大电流能力强）喷射式熔断器（开断小电流能力强）全范围保护熔断器额定电压kV: 3.6，7.2，12，24，40.5额定绝缘水平：查GB11022表可得额定频率：50Hz 60Hz额定电流：10,25,63,100,200,400,630,1000（此为底座的优选值）额定短时耐受电流kA: 不适用额定峰值耐受电流kA: 不适用额定短路持续时间s ：不适用额定短路开断电流kA：8,10,12.5,16,20,25,31.5,40,50,63,80,100额定瞬态恢复电压：查表可得3.熔断器主要组成部件及作用底座：装有触头和接线端子的熔断器的固定部件支持绝缘子：底座的一部分，起支撑及绝缘的作用接触导电部分：底座的一部分，起导通的作用载熔件：用于装载熔断件的熔断器可活动部件熔断件：熔断器动作后要进行更换的包括熔体的熔断器部件4.负荷开关试验的主要依据标准及主要差异我院认可的关于负荷开关—熔断器组合电器标准的最新版本4.1了解不同标准之间的差异，包括版本差异和国内之间差异等。
主要差异： 1. GB/T15166.3-2008 与IEC60282-2：19952. GB/T15166.2-2008 与IEC60282-1：20053. GB/T15166.3-2008 与DL/T640-19974.2了解不同委托方要求的试验差异（一般客户与国网之间）5.试验项目与产品性能的关系5.1试验项目6. 确定试验项目的试验参数7.试验原理，试验设备，试验能力7.1基本试验的试验原理图1）绝缘试验的原理图（工频雷电）通用2）短时耐受电流及峰值耐受电流试验的原理图不适用3）开断试验的原理图方式1-方式4D B ----短路变压器（b o o s t e r s h o r t -c i r c u i t t r a n s f o r m e r ）Y H ----电压互感器 （v o l t a g e t r a n s f o r m e r ）L H ----电流互感器（c u r r e n t t r a n s f o r m e r ）F Y ----分压器 （d i v i d e r ）R j d ---接地电阻 （e a r t h i n g r e s i s t o r ）S P ----试品 （t e s t o b j e c t ）T R V ---暂态回复电压（t r a n s i e n t r e c o v e r yv o l t a g e ）R t 2---功率因数调节电阻（p o w e r f a c t o r r e s i s t o r ）L t 2---调节电抗器（a d j u s t a b l e r e a c t o r ）C D 1---操作断路器（o p e r a t i o n c i r c u i t -b re a k e r ）H K 1----合闸开关 （m a k i n g s w i t c h ）方式57.2主要试验的试验设备7.3各试验室的试验能力见试验室提供的试验能力表8.试品安装条件及必备附件此类产品比较小，送样产品一般装配完整。
熔断器基础知识培训
熔断器基础知识培训目录一、熔断器概述 (3)1.1 熔断器的定义 (3)1.2 熔断器的分类 (4)1.2.1 按照结构特点分类 (5)1.2.2 按照用途分类 (6)1.3 熔断器的工作原理 (8)二、熔断器的基本结构 (8)三、熔断器的选用 (10)3.1 需求分析 (11)3.2 参数选择 (12)3.2.1 额定电压 (14)3.2.2 额定电流 (14)3.2.3 分断能力 (15)3.2.4 熔体材料 (16)3.3 常用熔断器介绍 (18)四、熔断器的安装与使用 (18)4.1 安装步骤 (19)4.2 使用注意事项 (20)4.3 常见问题及解决方法 (21)五、熔断器的维护与检修 (23)5.1 定期检查 (24)5.2 故障处理 (25)5.3 更换熔体 (26)六、熔断器在电路中的应用案例 (27)6.1 电力变压器 (28)6.2 输电线路保护 (30)6.3 电动机保护 (31)七、熔断器的最新发展与趋势 (33)7.1 智能熔断器 (34)7.2 大容量熔断器 (35)7.3 环保型熔断器 (36)八、熔断器安全操作规程与应急预案 (37)8.1 安全操作规程 (38)8.2 应急预案 (40)九、熔断器相关标准与规范 (41)9.1 国家标准 (42)9.2 行业标准 (43)十、培训总结与答疑 (45)10.1 培训小结 (46)10.2 常见问题解答 (46)一、熔断器概述熔断器是一种简单而有效的电气保护装置，其核心功能是通过快速断开电路来防止电能消化系统中的过载或短路问题。
它工作在低电压和高电流环境下，特别适用于电气设备中终端的保护。
熔断器包含一个熔体，它是一段在特定电流下会熔断的金属细丝。
当电流超出阈值时，熔体迅速熔化，使电路断开，保护电气设备免受损坏。
熔断器还能在短路时迅速反应，避免火灾的发生。
熔断器常用于配电线路、变压器、电动机等设备的保护中。
有几种不同的熔断器类型，如管形熔断器，自复式熔断器（也称为热脱扣器），以及固定式熔断器等。
熔断器
学习与归纳
1、熔断器的用途、基本结构、工作原理及主要 参数、系列产品与图形符号，熔断器的选择。 2、熔体额定电流不能大于熔断器额定电流。
1、熔断器的作用、符号各是什么？
2、如何选择熔断器？ 3、二版P31 12
熔断器的安秒特性曲线见图1－18
熔断器的安秒特性数值关系见表1－３
熔断器
t
表明熔断器的熔断时间与流过 熔体电流的关系。是反时限特 性，流过熔体的电流越大，熔 化（或熔断）时间越短。
正 常 工 作 区
熔断区
过 载 区
最小熔化电流 图1－18
熔体额定 电流IN应小 于最小熔 化电流。
I/I N
0
Ｉmin
熔体额定电流不能大于熔断器额定电流
熔断器
3、极限分断能力 指熔断器在规定的使用条件下， 能可靠分断的最大短路电流值。 4、截断电流特性 指在规定的条件下，截断电流 与预期电流的关系特性。截断电流是指熔断器分 断期间电流到达的最大瞬时值。
熔断器
二、熔断器的类型
1、插入式熔断器——RC1A系列，主要用于低压分
熔断器的安秒特性（保护特性）曲线
熔断器
主要参数
1、额定电压 指熔断器长期工作时和熔断后所 能承受的电压。 2、额定电流 熔断器额定电流 指保证熔断器能长期正常工作 的电流，是由熔断器各部分长期工作时的允许温 升所决定的。 熔体额定电流 指在规定条件下，长时间通过熔 体而熔体不熔断的最大电流值。有2，4，6，8， 10A等。
熔断器
熔断器RT14系列
熔断器
熔断器RW系列
RW3、RW7、RW10 、RW11户外跌落式熔断器用于交流
50Hz额定电压为10kV的电力系统中，作输电线路和电力变压器的短路和 过负荷保护。可以与负荷开断操作勾棒配合，切合空载变压器，空载线 路及负荷电流。具有重量轻、结构简单、耐污性能强，安装方便等优点。
熔断器的工作原理及种类
熔断器的工作原理及种类熔断器是一种用于保护电路免受过载和短路的电气设备。
它的主要功能是在电路中断开电流，从而防止电路过载和故障引起的损坏。
本文将详细介绍熔断器的工作原理以及常见的几种熔断器种类。
一、熔断器的工作原理熔断器的工作原理基于熔断器内部的熔断元件。
熔断元件通常由一根或者多根金属丝组成，这些金属丝的截面积较小。
当电流通过熔断器时，金属丝受到电流的加热作用，因为电流通过金属丝时会产生热量。
当电流超过熔断器所能承受的额定电流时，金属丝会被加热到足够高的温度，使其熔断断开，从而切断电路。
熔断器的工作原理可以简单地描述为：电流通过金属丝，金属丝受热，金属丝熔断断开，电路中断。
二、常见的熔断器种类1. 熔断管熔断器熔断管熔断器是一种常见的熔断器类型，它通常由玻璃或者陶瓷制成。
熔断管熔断器的工作原理是在熔断器内部的金属丝两端形成电弧，当电流超过额定电流时，电弧会熔断金属丝，从而切断电路。
这种熔断器适合于低电流和低电压的应用，如电子设备和照明装置。
2. 低压熔断器低压熔断器通常用于低电压电路中，例如低压配电系统和家用电器。
它们的工作原理与熔断管熔断器类似，但设计更加复杂。
低压熔断器通常由多个熔断元件组成，以增加其断开电路的能力。
这些熔断元件可以是金属丝、铜片或者铅丝等。
3. 高压熔断器高压熔断器用于高电压电路中，例如工业电力系统和输电路线。
由于高压电路中的电流较大，高压熔断器通常采用更大的熔断元件。
这些熔断元件可以是铜片、银片或者铝片等。
高压熔断器通常具有更高的断开电路能力和更快的断开速度，以应对高电流和高能量的情况。
4. 快速熔断器快速熔断器是一种特殊的熔断器类型，它具有更快的断开速度。
快速熔断器适合于对电路故障的快速响应要求较高的应用，如电子设备和计算机。
快速熔断器通常采用特殊的熔断元件，以确保在电路故障发生时能够迅速切断电路。
总结：熔断器是一种用于保护电路免受过载和短路的电气设备。
它的工作原理基于熔断元件的熔断特性，当电流超过熔断器所能承受的额定电流时，熔断元件会被加热到足够高的温度，使其熔断断开，从而切断电路。
熔断器的工作原理及种类
熔断器的工作原理及种类熔断器是一种用于保护电路的安全装置，它能够在电流超过额定值时自动切断电路，以防止电路过载和短路引起的事故。
熔断器通常由熔丝、电弧灭弧室和触点组成，不同种类的熔断器在工作原理和应用领域上有所差异。
一、熔断器的工作原理熔断器的工作原理基于熔丝的熔化和电弧的灭弧。
当电路中的电流超过熔断器额定值时，熔丝会受热并熔化，断开电路。
同时，电弧灭弧室中的电弧产生，通过电弧灭弧室的设计和填充材料，电弧能被迅速熄灭，保护电路和设备不受损坏。
二、常见熔断器的种类1. 熔断器按照应用领域可以分为低压熔断器和高压熔断器。
- 低压熔断器主要用于家庭、商业和工业领域的电路保护。
根据额定电流的不同，低压熔断器可分为小型熔断器、中型熔断器和大型熔断器。
- 高压熔断器主要用于输电和配电系统中，保护高压电网的安全运行。
高压熔断器通常具有较高的额定电流和额定电压。
2. 熔断器按照断路能力可以分为高断路能力熔断器和低断路能力熔断器。
- 高断路能力熔断器适合于大电流和大短路电流的电路，能够承受较大的故障电流而不损坏。
这种熔断器通常用于工业和电力系统中。
- 低断路能力熔断器适合于小电流和小短路电流的电路，能够在电路故障时及时切断电流，保护电路和设备。
3. 熔断器按照熔丝材料可以分为玻璃熔断器、陶瓷熔断器和铅丝熔断器。
- 玻璃熔断器使用玻璃管作为熔丝，适合于低电流和小型电路的保护。
这种熔断器通常用于家用电器、汽车电路等领域。
- 陶瓷熔断器使用陶瓷管作为熔丝，具有较高的断路能力和耐高温的特点。
它主要用于工业和电力系统中。
- 铅丝熔断器使用铅丝作为熔丝，适合于较大电流和高断路能力的电路。
这种熔断器通常用于电力系统和高压电路中。
4. 熔断器按照额定电流可以分为不同等级的熔断器。
- 熔断器的额定电流是指熔丝能够正常工作的最大电流值。
根据额定电流的不同，熔断器可以分为不同等级，例如1A、2A、5A等等。
选择合适的额定电流熔断器可以确保电路的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熔断器篇
注意事项
RT18-32 RT18-32/3
RTB系列熔断器由熔体及熔断器支持件组成。熔断体由纯 铜片（或铜丝）制成的变截面熔体封装于高强度熔管内， 熔管内充满搞纯度石英砂作为灭弧介质；熔体二端采用 点焊与端帽牢固连接。用于交流50HZ，额定电压400V、额定电 流63A及以下的工业电气装置配电设备中，作为线路过载和短 路保护之用。
额定分断能力
I
1
COSΦ
RT18 -32
100
0.1—0.2
RT18 -63
RT14 -20
400
63
20
2、4、6、8、10、12、 16、20、25、32
2、4、6、8、10、12、 16、20
100
100
0.1—0.2
0.1—0.2
熔断器篇
安装要求
用于安装使用的熔断器应完整无损； 熔断器安装时应保证熔体与夹头，夹头与夹座接触良好； 熔断器内要安装合格的熔体； 更换熔体或熔管时，必须切断电源； 熔断器兼做隔离器件时，应装在控制开关的进线端。
熔断器
小组成员：
单春峰 刘 静 张远帅 杨金东
熔断器篇
目 录
使用注意事项
产品展示
熔断器篇
熔断器
电气符号 电气代号
熔断器新代号： FU
熔断器旧代号： RD
熔断器篇
熔断器定义
熔断器定义： 当电流超过规定值时，以本身 产生的热量使熔体熔断，断开 电路的一种电器。
熔断器篇
安装方式
安装方式
组合式
螺旋式
熔断器篇
注意事项
在感性负载电路中做保护，启动电流是额定 电流的4～7倍，一般熔体额定电流选择是负 载电流的1.5～2.5倍，这样熔断器就很难起 到过载保护作用，因而熔断器只能用作感性 负载电路中，做短路保护，不能用作过载保 护，过载保护只能选择热继电器做保护。
熔断器篇
注意事项
RT0-100 RT18-32/3
熔断器由熔断体及底座组成，并配有熔断器操作手柄。 熔断体带有熔断指示器，能再熔断熔断时立即弹出红色 醒目的指示。具有散热条件好，机械强度高，接触可靠， 操作方便等特点。操作手柄采用热固定塑料，绝缘性能好，结 构简单，操作自如。用于额定电流至600A，广泛用于具有高短 路电流的电力网路或配电装置中。
熔断器篇
产品展示
RT19-63
RS3-500/150
圆筒形帽熔断器
有填料快速熔断器
熔断器篇
产品展示
RT16-3
R6-25
刀型触头熔断器
螺旋式熔断器
熔断器篇
产品展示
NTO熔断器 RT14熔断器
上海陶瓷电气厂
上海陶瓷电气厂
谢谢 观看
熔断器篇
型号及含义
R □ □ - □/ □
熔断器额定电流 熔断器额定电压 设计序号 Ｃ—瓷插式，Ｌ—螺旋式 Ｍ—无填料密封管式 Ｔ—有填料密封管式 Ｓ—快速式，Ｚ—自复式 熔断器
熔断器篇
熔断器分类
R14
NT
RT18
常用熔 断器 RTO
RT16
RL1
熔断器篇
主要技术参数
额定电流A
型号 额定电 支持 压V 件 32 熔断体 2、4、6、8、10、12、 16、20、25、32
