常见的阀门及其作用如下

合集下载

各种阀门的特点及用途

各种阀门的特点及用途

各种阀门的特点及用途1 .闸阀:闸阀是指关闭件(闸板)沿通道轴线的垂直方向移动的阀门,在管路上主要作为切断介质用,即全开或全关使用。

一般,闸阀不可作为调节流量使用。

它可以适用低温压也可以适用于高温高压,并可根据阀门的不同材质。

但闸阀一般不用于输送泥浆等介质的管路中。

优点:①流体阻力小;②启、闭所需力矩较小;③可以使用在介质向两方向流动的环网管路上,也就是说介质的流向不受限制;④全开时,密封面受工作介质的冲蚀比截止阀小;⑤形体结构比较简单,制造工艺性较好;⑥结构长度比较短。

缺点:①外形尺寸和开启高度较大,所需安装的空间亦较大;②在启闭过程中,密封面人相对摩擦,摩损较大,甚至要在高温时容易引起擦伤现象;③一般闸阀都有两个密封面,给给加工、研磨和维修增加了一些困难;④启闭时间长。

2.蝶阀:蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。

优点:①结构简单,体积小,重量轻,耗材省,别用于大口径阀门中;②启闭迅速,流阻小;③可用于带悬浮固体颗粒的介质,依据密封面的强度也可用于粉状和颗粒状介质。

可适用于通风除尘管路的双向启闭及调节,广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。

缺点:①流量调节范围不大,当开启达30%时,流量就将进95%以上。

②由于蝶阀的结构和密封材料的限制,不宜用于高温、高压的管路系统中。

一般工作温度在300℃以下,PN40以下。

③密封性能相对于球阀、截止阀较差,故用于密封要求不是很高的地方。

3.球阀:是由旋塞阀演变而来,它的启闭件是一个球体,利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。

球阀在管道上主要用于切断、分配和改变介质流动方向,设计成V形开口的球阀还具有良好的流量调节功能。

优点:①具有最低的流阻(实际为0);②因在工作时不会卡住(在无润滑剂时),故能可*地应用于腐蚀性介质和低沸点液体中;③在较大的压力和温度范围内,能实现完全密封;④可实现快速启闭,某些结构的启闭时间仅为0.05~0.1s,以保证能用于试验台的自动化系统中。

11种常用阀门知识应知应会

11种常用阀门知识应知应会

11种常用阀门知识应知应会用来控制流体在管路内流动的装置称为阀门。

其主要作用有:启闭作用——切断或沟通管路中的流体流动;调节作用——调节管路内流体流速、流量;节流作用——流体流过阀门后,产生很大压力降。

分类:根据阀门在管路的作用不同,可分为切断阀(又称截止阀)、节流阀、止回阀、安全阀等;根据阀门的结构形式不同,可分为闸阀、旋塞(常称考克)、球阀、蝶阀、隔膜阀、衬里阀等。

此外,根据制作阀门的材料不同,又分为不锈钢阀、铸钢阀、铸铁阀、塑料阀、陶瓷阀等。

各种阀门的选用可查有关手册和样本,这里仅介绍最常见的几种阀门。

①截止阀因结构简单,制造维修方便,在中低压管路中应用广泛。

它是利用装在阀杆下面圆形阀盘(阀头)与阀体内凸缘部分(阀座)相配合来达到截止流体流动的目的。

阀杆靠螺纹升降可调节阀门的开启程度,起到一定的调节作用。

由于阀门的截流作用是依靠阀头与阀座平面接触密封,不适合用于含有固体颗粒流体的管路上。

截止阀可按使用介质特性选用合适的阀头、阀座、壳体的材料。

对于使用中因密封不好或阀头、阀座等零件损坏的阀门,可以采取光刀、研磨、堆焊镶套等办法修复使用,以延长阀门使用寿命。

②闸阀是靠与介质流动方向垂直的一块或两块平板,同阀体密封面相配合达到封闭的目的。

阀板的升起就使阀门开启。

平板随阀杆的旋转而升降,用开启的大小调节流体的流量。

这种阀门阻力小、密封性能好、开关省力,特别适用于大口径的管路上,但闸阀的结构比较复杂、种类较多。

根据阀杆结构不同,有明杆和暗杆之分;根据阀板的结构形式又分为楔式、平行式等。

一般楔式阀板为单阀板,平行式多用两块阀板。

平行式比楔式容易制造,好修理,使用中不易变形,但不宜用于输送含有杂质的流体管路中,多用于输送水、干净气体,油类等管路中。

③旋塞阀旋塞俗称考克,它是利用阀体内插入一个中央带孔的锥形栓塞启闭管路。

旋塞根据密封形式不同,可分填料旋塞、油密封式旋塞和无填料旋塞等。

旋塞的结构简单,外形尺寸小,启闭迅速,操作方便,流体阻力小,便于制成三通路或四通路的分配或切换阀门。

各种阀门的分类和用途

各种阀门的分类和用途

各种阀门的分类和用途一、阀门简介一、阀门的作用阀门是用来开启、关闭和控制设备和管道中介质流动的机械装置,在生产过程中,或开停车时,操作人员必须按工艺条件,对管路中的流体进行适当调节,已控制其压力和流量,并使流体进入管路或切断流体流动或改变流动方向,在遇到超压状态时,还可以用它排泄压力,确保生产安全。

二、阀门的分类阀门可分为它动启闭阀和自动作用阀两大类。

它动启闭阀包括闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀。

自动作用阀包括止回阀、安全阀、减压阀和疏水阀。

1、旋塞阀利用阀件内所插的中央穿孔的锥形栓塞以控制启闭的阀件,称为旋塞.由于密封面形式不同又分填料旋塞、油密封式旋塞和无填料旋塞。

旋塞阀结构简单,外型尺寸小,启闭迅速,操作方便,流体阻力小。

但密封面易磨损,开关力较大。

这种阀门不适用于输送高温、高压介质,只适用于输送。

低温、低压流体,做开闭用,不宜做调节流量用。

2、闸阀闸阀的阀体内有一平板与介质流动方向垂直,平板升起时阀即开启,这种阀门由于阀杆的结构形式不同可分为明杆式和暗杆式。

一般明杆式适用于腐蚀性介质以及室内管道上;暗杆式适用于非腐蚀性介质及安装操作位置受限制的地方。

根据阀心结构形式分为楔式、平行式和弹性闸板。

a为楔式闸阀b为平行式闸阀闸阀密封性能好,流体阻力小,开启、关闭力较小,适用比较广泛,闸阀具有一定的调节流量功能,并能从阀杆的升降高低看出阀的开度大小。

闸阀一般适用于大口径的管道上。

但这种结构比较复杂,外型尺寸较大,密封面易磨损。

3、截止阀利用装在阀杆下面的阀盘与阀体的突缘部分相配合来控制阀的启闭,称为截止阀.阀的结构简单,制造、维修方便,截止阀可以调节流量,应用广泛,但流体阻力较大,不适用于输送带颗粒和粘度较大的介质。

4、节流阀节流阀属于截止阀的一种,由于阀瓣形状为针型或圆锥形,可以较好地调节流量或进行节流,调节压力.节流阀尺寸小,重量轻,主要用于仪表调节和节流用,制造精度较高,密封较好,但不适用于粘度大和含有固体颗粒的介质,该阀也可做作取样用,公称直径一般在25mm以下.5、球阀5、球阀球阀是利用一个中间开孔的球体做阀心,靠旋转阀体来控制阀的开启和关闭,该阀和旋塞一样可作成直通、三通或四通的。

常见的十种阀门作用

常见的十种阀门作用

常见的十种阀门作用阀门是一种用于控制流体(液体、气体、蒸汽等)的装置,广泛应用于各个领域,具有多种不同的作用。

下面将介绍常见的十种阀门作用。

1. 截止阀:截止阀是用来控制流体的开启和关闭的阀门。

通过旋转阀芯或提升阀杆来实现流体的截断,广泛应用于给水、造纸、化工等行业。

截止阀的主要作用是阻止流体的通过,具有良好的密封性能。

2. 调节阀:调节阀通过改变阀门的开度来调节流体的流量和压力。

调节阀通常采用旋转阀芯或移动阀瓣的方式,可以根据需要调整阀门的开度,从而实现对流体的精确控制。

调节阀广泛应用于石油、化工、冶金等工业领域。

3. 止回阀:止回阀也称为反向阀,用于防止流体在管道中逆流。

它具有阻止流体倒流的功能,可以保护管道和设备免受逆流带来的损害。

止回阀广泛应用于给水、污水处理、石油、化工等行业。

4. 安全阀:安全阀是一种用于保护设备和系统的安全装置,当压力超过设定值时,安全阀会自动开启,释放过压的流体。

安全阀可防止设备由于压力过高导致的爆炸等事故发生,广泛应用于锅炉、压力容器、船舶等领域。

5. 气动阀:气动阀是利用气动装置来控制阀门的开启和关闭的装置。

通过控制气源的压力,使气动装置产生相应的动作,从而实现对阀门的控制。

气动阀广泛应用于化工、制药、食品等工业领域。

6. 电动阀:电动阀是利用电动装置来控制阀门的开启和关闭的装置。

通过电机或电磁阀控制阀门的动作,实现对流体的控制。

电动阀广泛应用于供热、供水、空调等系统中。

7. 蒸汽阀:蒸汽阀是用于控制蒸汽流量的阀门,具有快速开启和关闭的特点。

蒸汽阀通常采用锥形阀芯或球阀设计,能够承受高温、高压的工况。

蒸汽阀广泛应用于发电、制造业等领域。

8. 水力控制阀:水力控制阀是一种利用水力原理来实现对阀门的控制的装置。

通过调节流体的压力来控制阀门的开启和关闭,通常用于灌溉、水处理、供水等系统中。

9. 隔膜阀:隔膜阀是一种通过隔膜来控制流体的阀门。

隔膜阀具有良好的密封性能和耐腐蚀性能,广泛应用于化工、制药、食品等行业。

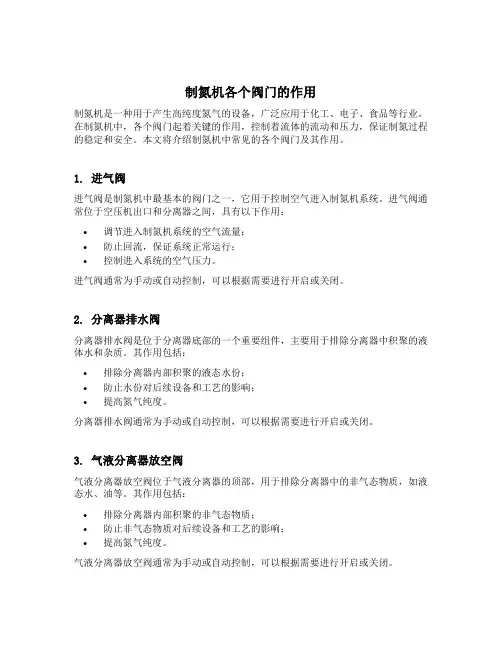

制氮机各个阀门的作用

制氮机各个阀门的作用

制氮机各个阀门的作用制氮机是一种用于产生高纯度氮气的设备,广泛应用于化工、电子、食品等行业。

在制氮机中,各个阀门起着关键的作用,控制着流体的流动和压力,保证制氮过程的稳定和安全。

本文将介绍制氮机中常见的各个阀门及其作用。

1. 进气阀进气阀是制氮机中最基本的阀门之一,它用于控制空气进入制氮机系统。

进气阀通常位于空压机出口和分离器之间,具有以下作用:•调节进入制氮机系统的空气流量;•防止回流,保证系统正常运行;•控制进入系统的空气压力。

进气阀通常为手动或自动控制,可以根据需要进行开启或关闭。

2. 分离器排水阀分离器排水阀是位于分离器底部的一个重要组件,主要用于排除分离器中积聚的液体水和杂质。

其作用包括:•排除分离器内部积聚的液态水份;•防止水份对后续设备和工艺的影响;•提高氮气纯度。

分离器排水阀通常为手动或自动控制,可以根据需要进行开启或关闭。

3. 气液分离器放空阀气液分离器放空阀位于气液分离器的顶部,用于排除分离器中的非气态物质,如液态水、油等。

其作用包括:•排除分离器内部积聚的非气态物质;•防止非气态物质对后续设备和工艺的影响;•提高氮气纯度。

气液分离器放空阀通常为手动或自动控制,可以根据需要进行开启或关闭。

4. 压力调节阀压力调节阀是制氮机中一个重要的控制装置,用于调节系统中的压力。

其作用包括:•控制系统中的压力稳定在设定值上;•避免过高或过低压力对设备和工艺造成损害;•提供稳定的出口压力。

压力调节阀通常为自动控制,根据设定值自动调节出口压力。

5. 过滤器过滤器位于进气阀和压力调节阀之间,用于过滤空气中的杂质和颗粒物。

其作用包括:•阻止杂质和颗粒物进入制氮机系统;•保护后续设备和工艺不受污染;•提高氮气纯度。

过滤器通常为手动或自动控制,可以根据需要进行清洗或更换滤芯。

6. 氮气排放阀氮气排放阀位于制氮机系统的出口处,用于控制产生的高纯度氮气的排放。

其作用包括:•控制产生的高纯度氮气的流量;•方便连接到后续设备或工艺中;•提供便捷的操作和控制接口。

8种常用阀门及闸阀工作原理与作用密封形式与优缺点

8种常用阀门及闸阀工作原理与作用密封形式与优缺点

8种常用阀门及闸阀工作原理与作用密封形式与优缺点常用阀门分为不锈钢闸阀、止回阀、截止阀、球阀、蝶阀、调节阀、安全阀、电磁阀等。

以下将对这些阀门的工作原理与作用、密封形式与优缺点进行详细介绍。

1.不锈钢闸阀:工作原理与作用:不锈钢闸阀是通过门板在阀体内上下滑动来实现开关的。

当门板下降时,门板与座圈之间的间隙会逐渐填充,从而实现密封。

当门板上升时,门板与阀体底部之间形成一定的间隙,从而实现开启状态。

不锈钢闸阀主要用于管道中的切断和调节流量。

密封形式与优缺点:闸阀的密封形式主要有金属密封和弹性全开式密封两种。

金属密封具有耐高压、耐高温、耐腐蚀等优点,但密封性能较差。

弹性全开式密封具有良好的密封性能,但在高温和高压条件下容易老化和磨损。

2.止回阀:工作原理与作用:止回阀是一种防止介质倒流的阀门。

其工作原理是通过流体自身的压力使阀瓣自动关闭,防止介质倒流。

止回阀主要用于防止水锤和保护设备。

密封形式与优缺点:止回阀的密封形式主要有半球形阀瓣密封和弹簧负荷密封两种。

半球形阀瓣密封适用于介质流量大、流速较快的场合,但密封性能较差。

弹簧负荷密封适用于流量小、流速缓慢的场合,密封性能较好。

3.截止阀:工作原理与作用:截止阀是通过阀瓣沿阀体轴线的上下移动实现开关的。

当阀瓣上升时,阀门开启;当阀瓣下降时,阀门关闭。

截止阀主要用于切断或调节介质流量。

密封形式与优缺点:截止阀的密封形式主要有填料密封和金属密封两种。

填料密封适用于高温、高压和含有颗粒介质的场合,但易泄漏。

金属密封适用于高温、高压和耐腐蚀的场合,密封性能良好。

4.球阀:工作原理与作用:球阀是通过阀芯旋转达到开关的。

当阀芯旋转到与阀体孔径平行的位置时,阀门开启;当阀芯旋转到与阀体孔径垂直的位置时,阀门关闭。

球阀主要用于切断或调节介质流量。

密封形式与优缺点:球阀的密封形式主要有填料密封和弹性密封两种。

填料密封适用于高温、高压和含有颗粒介质的场合,但易泄漏。

弹性密封适用于广泛的介质和温度范围,密封性能较好。

各阀门的作用

各阀门的作用

阀门是水路系统中不可缺少的附件。

从使用上分类,通常有电动调节阀、电动蝶阀、电磁阀、手动蝶阀、手动调节阀、手动截止阀、手动闸阀、手动流量平衡阀、止回阀等。

关于电动调节阀,由于和自控有关,在这里就不多说。

1.电动蝶阀使用电动蝶阀的主要作用是根据连锁及控制要求,自动切换或与其它设备连锁开启及关闭。

因此,电动蝶阀的工作状态通常是开启和关闭两种状态。

由于蝶阀本身也具有一定的调节作用,在一些要求不高的工程中,有时也用电动蝶阀作调节用。

在水泵起动过程中,起动电流远大于运行电流,为防止电机过载,通常水泵应在零流量下起动。

在水泵停止过程中,由于管内水流速度发生变化,导致压力变化,会发生水击现象,且水泵出口管段越长,水击现象越严重,因而水泵出口管上的阀门应先于停泵前关闭,即水泵应在零流量下停泵。

实际上电动蝶阀是在水泵净扬程的压差下开启或关闭的,因此,对蝶阀的执行机构(电机)的工作力矩应该有所要求,也即是说,电机应该保证在这种条件下使蝶阀正常的开、闭。

空调水系统中由于所用的蝶阀口径较小(一般≤DN400),因此,只要电机容量在0.4KW以上,就基本可以满足要求。

2.电磁阀电磁阀依靠电磁铁吸合及断开来开启和关闭。

由于电磁铁作用力较小,因此,这种阀门的口径通常较小,只用在一些小口径的管道上(≤DN100)。

另外,在开启时,电磁铁始终带电,如果时间过长,有可能烧毁。

因此,空调水系统中采用相对较少。

3.手动阀手动阀的主要功能有两个:一是初调试,保证系统达到设计参数;二是为设备的检修及系统手动切换时使用。

1)手动蝶阀手动蝶阀具有一定的静态调节能力,因此可满足初调试与检修或功能切换的要求。

但由于检修时,不能采用对夹式蝶阀,只能采用法兰式连接。

它的优点是:①尺寸较小,其厚度只有80~150mm,远小于其它手动水路阀的长度,因而使用时受场地的限制较少;②操作灵活方便,既可用手轮或涡轮传动方式,也可用于柄式。

其缺点是关闭严密性较差,泄漏量通常为2%左右。

阀门的分类及作用

阀门的分类及作用

阀门的分类及作用1.按作用和用途分类(1)截断阀:截断阀又称闭路阀,其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。

(2)止回阀:止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

(3)安全阀:安全阀类的作用是防止管路或装置中的介质压力超过规定数值,从而达到安全保护的目的。

(4)调节阀:调节阀类包括调节阀、节流阀和减压阀,其作用是调节介质的压力、流量等参数。

(5)分流阀:分流阀类包括各种分配阀和疏水阀等,其作用是分配、分离或混合管路中的介质。

(6)排气阀:排气阀是管道系统中必不可少的辅助元件,广泛应用于锅炉、空调、石油天然气、给排水管道中。

往往安装在制高点或弯头等处,排除管道中多余气体、提高管道路使用效率及降低能耗。

2.按公称压力分类(1)真空阀:指工作压力低于标准大气压的阀门。

(2)低压阀:指公称压力PN≤1.6Mpa的阀门。

(3)中压阀:指公称压力PN为2.5、4.0、6.4Mpa的阀门。

(4)高压阀:指工称压力PN为10~80Mpa的阀门。

(5)超高压阀:指公称压力PN≥100Mpa的阀门。

3.按工作温度分类(1)超低温阀:用于介质工作温度t<-100℃的阀门。

(2)低温阀:用于介质工作温度-100℃≤t≤-29℃的阀门。

(3)常温阀:用于介质工作温度-29℃<t<120℃的阀门。

(4)中温阀:用于介质工作温度120℃≤t≤425℃的阀门。

(5)高温阀:用于介质工作温度t>450℃的阀门。

4.按驱动方式分类(1)自动阀是指不需要外力驱动,而是依靠介质自身的能量来使阀门动作的阀门。

如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

(2)动力驱动阀:动力驱动阀可以利用各种动力源进行驱动。

电动阀:借助电力驱动的阀门。

气动阀:借助压缩空气驱动的阀门。

液动阀:借助油等液体压力驱动的阀门。

此外还有以上几种驱动方式的组合,如气-电动阀等。

各种阀门的作用

各种阀门的作用

各种阀门的作用————————————————————————————————作者:————————————————————————————————日期:ﻩ1.闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过,并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用,没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

ﻫ2. 截止阀截止阀,也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动,安装时有方向性。

它的结构长度大于闸阀,同时流体阻力大,长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义,它的关键性部件好似蝴蝶迎风, 自由回旋。

ﻫ蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转,旋角的大小,便是阀门的开闭度。

ﻫ蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小,操作省力。

蝶阀,可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

ﻫ4.球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单,维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀,在各行业得到广泛的应用。

8种常用阀门及闸阀工作原理与作用密封形式与优缺点

8种常用阀门及闸阀工作原理与作用密封形式与优缺点

8种常用阀门及闸阀工作原理与作用密封形式与优缺点常用阀门种类较多,以下列举了其中8种常用阀门及其工作原理与作用,以及密封形式与优缺点。

1.闸阀工作原理与作用:闸阀通过闸板的上下移动来实现阀门的开闭。

当闸板处于上位,阀门关闭;当闸板下降到下位,阀门开启。

闸阀主要用于在管道中切断流体的流动。

密封形式及优缺点:-平面密封:优点是密封性好,缺点是开闭力大。

-弹性密封:根据实际需求,可选用橡胶或金属制作的密封件。

优点是密封性较好,缺点是易受介质侵蚀。

2.截止阀工作原理与作用:截止阀通过阀芯在阀座上的上下移动来实现阀门的开闭。

阀芯抬起时,流体可以通过;阀芯关闭时,阀门切断流体。

密封形式及优缺点:-软密封:采用橡胶或塑料等材料制作的密封件。

优点是密封性较好,缺点是耐高温能力低。

-增强密封:在密封面上加工特殊结构或镶嵌金属片。

优点是耐温性好,缺点是密封性差。

3.止回阀工作原理与作用:止回阀主要用于防止介质逆流。

当介质从进口端流向出口端时,止回阀自动关闭;当介质逆流时,止回阀开启。

密封形式及优缺点:-弹簧式密封:通过弹簧的压力来实现密封效果。

优点是密封可靠,缺点是弹簧易损坏。

-角型密封:通过介质流动方向使切割角产生密封效果。

优点是密封性好,缺点是流阻较大。

4.蝶阀工作原理与作用:蝶阀通过阀板的旋转来改变介质的流动。

阀板在正常工作条件下,以90°的角度转动。

密封形式及优缺点:-橡胶密封:采用橡胶制作的密封圈。

优点是密封性好,缺点是耐腐蚀性较差。

-金属密封:通过金属间的压力来实现密封效果。

优点是耐腐蚀性好,缺点是开闭力大。

5.球阀工作原理与作用:球阀通过阀芯的旋转来改变介质的流动。

阀芯在正常工作条件下,以90°的角度旋转。

密封形式及优缺点:-弹性密封:采用橡胶或塑料等材料制作的密封件。

优点是密封性好,缺点是耐升温性差。

-金属密封:通过金属间的压力来实现密封效果。

优点是耐高温性好,缺点是开闭力大。

6.止水阀工作原理与作用:止水阀主要用于关闭水管内的水流,防止漏水。

常见阀门

常见阀门

1.闸阀(gate valve)简介闸阀(gate valve)的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,主要用于截断或接通管路中的介质,一般不作为调节或节流使用。

作用闸阀主要用于截断或接通管路中的介质,一般不作为调节或节流使用工作原理闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流适用范围及条件流体阻力小,适用的压力、温度范围大,介质流动方向不受限制,密封性能良好2.蝶阀(butterfly valve)简介蝶阀又叫翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制的方工阀门蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。

功能用途蝶阀(英文:butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。

蝶阀全开到全关通常是小于90° ,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。

采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。

大型高温蝶阀采用钢板焊接制造作原理:蝶板由阀杆带动,若转过90°,便能完成一次启闭。

改变蝶板的偏转角度,即可控制介质的流量适用范围及条件蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上,用于调节和截断介质的流动3.截止阀(stop valve, Globe Valve)简介截止阀又称截门阀,属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。

十五种常用阀门结构及工作原理(带示意图)

十五种常用阀门结构及工作原理(带示意图)

阀门有哪些种类?其结构及工作原理在这里给大家分类总结:1.截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

3.止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

4.分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

5.安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

一、闸阀靠阀板的上下移动,控制阀门开度。

阀板象是一道闸门。

闸阀关闭时,密封面可以只依靠介质压力来密封,即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。

大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

国内生产闸阀的厂家比较多,连接尺寸也大多不统一。

性能特点:优点:1、流动阻力小。

阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

2、启闭时较省力。

是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方向相垂直。

3、高度大,启闭时间长。

闸板的启闭行程较大,降是通过螺杆进行的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动,易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单, 结构长度短,制造工艺性好,适用范围广。

8、结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料.密封可靠.操作轻便灵活.缺点:密封面之间易引起冲蚀和擦伤,维修比较困难。

外形尺寸较大,开启需要一定的空间,开闭时间长。

阀门的分类和用途

阀门的分类和用途

阀门类型繁多,本文只介绍常用阀第一节闸阀闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门。

闸阀在管路中主要作切断用。

闸阀是使用很广的一种阀门,一般口径DN≥50mm的切断装置都选用它,有时口径很小的切断装置也选用闸阀,闸阀有以下优点:①流体阻力小。

②开闭所需外力较小。

③介质的流向不受限制。

④全开时,密封面受工作介质的冲蚀比截止阀小。

⑤体形比较简单,铸造工艺性较好。

闸阀也有不足之处:①外形尺寸和开启高度都较大。

安装所需空间较大。

②开闭过程中,密封面间有相对摩擦,容易引起擦伤现象。

③闸阀一般都有两个密封面,给加工、研磨和维修增加一些困难。

一、闸阀的种类1.按闸板的构造可分1)平行式闸阀:密封面与垂直中心线平行,即两个密封面互相平行的闸阀。

如图2—12所示。

图2-12 图2-13在平行式闸阀中,以带推力楔块的结构最常为常见,既在两闸板中间有双面推力楔块,这种闸阀适用于低压中小口径(DN40—300mm)闸阀。

也有在两闸板间带有弹簧的,弹簧能产生予紧力,有利于闸板的密封。

2)楔式闸阀:密封面与垂直中心线成某种角度,即两个密封面成楔形的闸阀如图2—13所示。

密封面的倾斜角度一般有2°52´,3°30´,5°,8°,10°等,角度的大小主要取决于介质温度的高低。

一般工作温度愈高,所取角度应愈大,以减小温度变化时发生楔住的可能性。

在楔式闸阀中,又有单闸板,双闸板和弹性闸板之分。

单闸板楔式闸阀,结构简单,使用可靠,但对密封面角度的精度要求较高,加工和维修较困难,温度变化时楔住的可能性很大。

双闸板楔式闸阀在水和蒸气介质管路中使用较多。

它的优点是:对密封面角度的精度要求较低,温度变化不易引起楔住的现象,密封面磨损时,可以加垫片补偿。

但这种结构零件较多,在粘性介质中易粘结,影响密封。

更主要是上、下挡板长期使用易产生锈蚀,闸板容易脱落。

弹性闸板楔式闸阀,它具有单闸板楔式闸阀结构简单,使用可靠的优点,又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差,改善工艺性,现已被大量采用。

各种液体阀门的名称和作用

各种液体阀门的名称和作用

各种液体阀门的名称和作用1.引言1.1 概述液体阀门是一种用于控制液体流动的设备,它在许多工业和民用领域中发挥着重要作用。

液体阀门的主要功能是控制液体在管道系统中的流动,以便实现流量调节、流向控制、压力控制等目的。

不同类型的液体阀门根据其结构和工作原理的不同,具有不同的名称和特点。

液体阀门的种类繁多,常见的有截止阀、调节阀、球阀、蝶阀、闸阀等。

这些阀门在工业生产、供水系统、给排水系统等领域都有广泛的应用。

截止阀是最常见的一种阀门,它通过升降阀芯来控制液体流动,常用于开启或关闭流体通道。

调节阀则可以根据需要通过调节阀芯的开度来控制流体的流量和压力,适用于比较精确的流量调节场合。

球阀是一种通过旋转球体来控制流体流动的阀门,具有结构简单、使用方便、密封性好等特点,广泛应用于液体和气体的流量控制。

蝶阀则是通过转动阀盘来控制流体流动的阀门,它具有开闭快速、体积小、重量轻等优点,在自动控制系统中得到广泛应用。

闸阀是一种以提升阀门闸板来控制流体流动的阀门,适用于要求密封性好、压力损失小的场合。

本文将详细介绍各种液体阀门的名称和作用,并对其特点进行分析和总结。

通过了解和掌握液体阀门的不同类型和使用场景,可以更好地应对实际需求,提高工作效率和产品质量。

本文还将展望液体阀门的未来发展趋势,指出其中存在的问题和挑战,为相关行业的技术改进和创新提出建议,以促进液体阀门技术的不断进步。

让我们一起深入探讨液体阀门的各种名称和作用,为工业和民用领域的发展做出贡献。

1.2文章结构1.2 文章结构本文将按照以下结构来展开对各种液体阀门的名称和作用的介绍。

首先,我们将在引言部分提供一个概述,介绍液体阀门的基本定义和作用。

在这一部分,我们将解释液体阀门的功能和在不同领域中的应用。

接着,在正文部分的第2.1节,我们将详细阐述液体阀门的定义和作用。

我们将解释液体阀门是什么,并介绍它们的主要功能。

我们将讨论液体阀门如何控制流体的流动,并提及它们在不同行业中的具体应用,如化工、石油、食品和饮料等。

化工常用阀门作用和种类

化工常用阀门作用和种类

化工常用阀门作用和种类发布时间:12-11-15 来源:无锡油研流体科技有限公司点击量:18149 更多化工常用阀门作用和种类阀门是化工管路上控制介质流动的一种重要附件,本讲义重于阀门实践应用,详细原理及结构剖视图参照有关资料书籍,阀门由阀体、启闭机构、阀盖三大部分组成,本次着重介绍本公司常用阀门的结构特点及其正确使用注意事项。

一、阀门的作用1、启闭作用——切断或沟通管内流体的流动;2、调节作用——调节管内流量、流速;3、节流作用——使流体通过阀门后产生很大的压力降;4、其他作用——a.自动启闭b.维持一定压力c.阻汽排水。

二、阀门的种类1、按用途分:截断阀类、调节阀类、分流阀类、止回阀类、安全阀类;*z1i9N:r’W%}!j.~2、按作用力分:他动作用阀门、自动作用阀门。

三、阀门的主要参数PN公称压力(允许流体通过的最大的压力);DN公称直径;TN温度范围(允许流体的温度范围)。

四、阀门使用前的检查检查项目包括:1、阀体内外表面有无砂眼、裂纹等缺陷;2、阀座与阀体接合是否牢固,阀芯与阀座是否吻合,密封面有无缺陷;3、阀杆与阀芯连接是否灵活可靠、阀杆有无弯曲,螺纹有无损坏、腐蚀;4、填料、垫圈是否老化损坏;5、阀门开启是否灵活等。

五、阀门使用过程中常出现的问题1、与管道连接处的法兰、螺纹泄漏;2、填料涵泄漏、腰垫泄漏及阀杆开不动;3、阀芯与阀座间关不严形成内泄漏。

六、化工常用阀门的特点及其使用注意事项(一)旋塞阀(考克)特点:TN小于150度PN小于其结构简单、启闭迅速、操作方便、流体阻力小等优点使用注意事项:1、阀杆外端为正方形,对角线标注的直线垂直与阀体方向为关闭状态,与阀体方向一致为开启状态;2、正常开关阀门用考克专用扳手,避免与阀杆打滑造成安全事故;尽量不用活动扳手从而造成打滑;3、开起阀门按前面检查项目检查,检查完后慢慢开启阀门,开启时尽量不要站在密封面方向,遇到酸碱流体时须佩戴防酸面具;球阀与旋塞阀是同一类型阀门,只是其启闭件为带一通孔的球体,球体饶阀杆中心线旋转达到启闭目的。

阀门在生活中的应用

阀门在生活中的应用

阀门在生活中的应用阀门作为一种重要的管道控制设备,广泛应用于生活中的各个领域。

从家庭到工业,从医疗到环保,阀门在其中都发挥着重要的作用。

本文将从多个角度介绍阀门在生活中的应用。

一、家庭生活中的阀门应用1.自来水阀门:自来水阀门是管道系统中最常见的阀门之一。

它用来控制自来水的进出,使家庭用水更加方便和安全。

2.煤气阀门:煤气阀门是家庭燃气管道中的重要部件,用来控制煤气的进出。

在使用燃气时,如果遇到突发情况,如煤气泄漏,可以通过关闭煤气阀门来保障家庭安全。

3.暖气阀门:暖气阀门主要用于控制暖气片的开关,使家庭温暖舒适。

在冬季严寒时,暖气阀门的作用不容忽视。

二、工业生产中的阀门应用1.化工阀门:化工阀门主要应用于化工行业,用来控制化工物料的进出,保证生产过程的安全和稳定。

化工阀门的材质和结构要求非常高,以确保其良好的耐腐蚀性和密封性。

2.食品阀门:食品阀门主要应用于食品行业,用来控制食品原料和成品的流动。

与化工阀门不同,食品阀门的材质和结构要求更加严格,以确保食品的卫生安全。

3.制药阀门:制药阀门主要应用于医药行业,用来控制药品的进出和流动。

与食品阀门类似,制药阀门的材质和结构也要求非常高,以确保药品的质量和安全性。

三、环保工程中的阀门应用1.污水处理阀门:污水处理阀门主要应用于污水处理工程,用来控制污水的进出和流动。

它可以有效控制污水的排放,保护环境和人类健康。

2.空气净化阀门:空气净化阀门主要应用于空气净化工程,用来控制空气的进出和流动。

在城市空气污染日益加剧的今天,空气净化阀门的作用越来越重要。

3.水处理阀门:水处理阀门主要应用于水处理工程,用来控制水的进出和流动。

它可以有效地过滤和处理水中的杂质和污染物,保障人类饮用水的安全和健康。

阀门在生活中的应用非常广泛,它们不仅保障了人们的生活和健康,也促进了工业和环保的发展。

未来,随着科技的不断发展和创新,阀门的应用范围会越来越广泛,它们将继续发挥着重要的作用。

各类阀门的用途和特点

各类阀门的用途和特点

各类阀门的用途和特点一、闸阀用途:是一种最常用的启闭阀,利用闸板(即启闭件,在闸阀中启闭件称为闸板或闸门,阀座称为闸板座或闸门座)来接通(全开)和截断(全关)管路中的介质。

它不允许作为节流用,使用中应避免将闸板微量开启,因高速流动的介质的冲蚀会加速密封面的损坏。

闸板在垂直于闸门座通道中心线的平面作升降运动,象闸门一样截断管路中的介质,故称作闸阀。

特点:1、流动阻力小。

阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

2、启闭时较省力。

是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方向相垂直。

3、高度大,启闭时间长。

闸板的启闭行程较大,降是通过螺杆进行的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动,易于安装。

闸阀通道两侧是对称的。

6结构长度(系壳体两连接端面之间的距离)较小。

7、密封面易磨损,影响使用寿命。

启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。

8、价格较贵。

接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。

二、截止阀用途:截止阀是利用阀瓣(截止阀的关闭件叫阀瓣)沿着瓣座(阀座)通道的中心线移动,来控制管路启闭的一种闭路阀。

截止阀一般适用于各种压力及各种温度条件下,在规定的标准范围内,输送液体和气体介质,但不适用于输送含有固体沉淀或析出晶体的液体。

在低压管路中截止阀也可用来调节管路中介质的流量。

由于受到结构的限制,截止阀的公称通径在250mm以下。

若是在介质压力较高和流速较大的管路上,其密封面会很快磨损。

因此需调节流量时,必须用节流阀。

特点:1、密封面的磨损和擦伤不严重,因此工作较可靠,使用寿命长。

2、密封面面积较小,结构较简单,制造密封面所需工时和密封圈所需贵重材料均较闸阀少。

3、启闭时,阀瓣行程小,因而截止阀高度小。

操作方便。

4、利用螺纹移动阀瓣,不会发生突然启闭现象,就不易发生水锤"现象。

25种阀门的用途

25种阀门的用途

25种阀门的用途介绍如下:1.截断阀类:主要用于截断和导通介质流,包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。

2.调节阀类:主要用于调节介质的流量、压力,包括调节阀、节流阀、减压阀等。

3.止回阀类:主要用于防止介质的倒流,包括各种结构的止回阀。

4.分流阀类:用于分配、分离或混合介质,包括各种结构的分配阀,疏水阀等。

5.安全阀类:用于系统超压安全保护,包括各种类型的安全阀。

6.电动多叶调节阀:用于调节介质的流量、压力。

7.过滤器:安装在减压阀、泄压阀等设备的进口端,用于过滤杂质。

8.伸缩器:在一定范围内可轴向伸缩,能克服管道对接不同轴向而产生的偏移。

9.防雨百叶风口:用于通风系统的风量调节,具有防雨功能。

10.消声静压箱:降低风机产生的噪音。

11.散流器:用于使室内气流分布均匀。

12.回风口:用于通风系统的风量调节。

13.自动排气阀:用于自动排除管道内的气体,防止管道内形成负压。

14.防火阀:常开,70℃或者280℃关闭,一般安装在风管穿越防火墙和结构变形缝处,起火灾控制作用。

15.截流和低泄漏阀门:如蝶阀,截流和低泄漏使用。

16.球阀:在管路中主要用来做切断、分配和改变介质的流动方向。

17.截止阀的阀杆:开启或关闭行程相对较短,而且具有非常可靠的切断功能。

18.伸缩器:在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸。

19.过滤器:由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。

20.电动多叶调节阀:在工业自动化过程控制领域中,通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。

21.消声静压箱:降低风机产生的噪音。

22.散流器:使室内气流分布均匀。

23.回风口:用于通风系统的风量调节。

24.自动排气阀:自动排除管道内的气体,防止管道内形成负压。

25.防火阀:常开,70℃或者280℃关闭,一般安装在风管穿越防火墙和结构变形缝处,起火灾控制作用。

常用阀门的类型和用途

常用阀门的类型和用途

常用阀门的类型和用途阀门是流体控制中常用的设备,用于控制管道系统中流体的流动、压力和温度。

不同的阀门类型适用于不同的应用场景,下面将介绍一些常用的阀门类型及其用途。

1.截止阀:截止阀是一种用于完全打开或关闭流体流动的阀门,其主要用途是阻止流体的过程流动。

它通常是通过旋转阀体来控制流体的流动,常见的有手动截止阀和电动截止阀。

截止阀广泛应用于各种工业领域,如化工、石油、电力等。

2.蝶阀:蝶阀是一种通过旋转阀体来控制介质流量的阀门,其特点是结构简单、体积小、重量轻。

蝶阀通过旋转阀体上的圆盘,可以将介质的流通量控制在一定范围内。

蝶阀广泛应用于各种工业领域,如给水、排水、食品加工等。

3.球阀:球阀是一种通过旋转实心球体来控制介质流动的阀门。

球阀具有结构简单、可靠密封、操作灵活等特点。

球阀广泛应用于各种工业领域,如食品、制药、石油化工等。

4.止回阀:止回阀是一种用于防止流体倒流的阀门,其主要特点是可以保证流体只能单向流动。

止回阀广泛应用于各种工业领域,如给水、空调、食品加工等。

5.调节阀:调节阀是一种可以根据需要调节介质的流量、压力和温度的阀门,其主要用途是调节管道系统中介质的流动状态。

调节阀广泛应用于各种工业领域,如化工、石油、电力等。

6.安全阀:安全阀是一种用于保护压力容器和管道系统免受超压损坏的阀门,其主要特点是当介质压力超过设定值时,阀门会自动打开,释放压力,保护系统的安全。

安全阀广泛应用于各种工业领域,如锅炉、压缩机、化工等。

7.排气阀:排气阀是一种用于排除管道系统中积聚的空气或其他气体的阀门,其主要用途是保持管道系统中的正常运行。

排气阀广泛应用于各种工业领域,如给水、污水处理、冷却水循环等。

8.减压阀:减压阀是一种用于降低管道系统中介质压力的阀门,其主要用途是在高压系统中,将高压介质降至设定的工作压力。

减压阀广泛应用于各种工业领域,如石油、天然气、化工等。

9.蒸汽阀:蒸汽阀是一种用于控制蒸汽流量的阀门,其主要用途是调节蒸汽在管道系统中的流动状态。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。


常见的阀门及其作用如下:
编号名称作用特点安装位置
1 闸阀截断或接通介质流(全开或全关,一般不做调节流量使用)应用最广泛;多用于大管径管道,安装于设备进出口
2 截止阀截断或接通介质流(全开或全关,不允许用于调节和节流)结构简单,启闭时间短,密封性好,阻力大;多用于口径≤300mm的管道,安装于设备进出口
3 蝶阀,截断或接通介质流。

也可作调节用结构简单、成本低,可调范围较大;多用于大管径管道,安装于设备进口侧
4球阀截断或接通介质流。

也可作调节用阻力小,密封性好,成本高;通常适用于无颗粒杂质类的液体、气体;多用于小管径管道安装于设备进口侧
5 止回阀阻止介质倒流——安装于设备出口侧

1、闸阀、截止阀和蝶阀的特性与选用(1)闸阀
阀体长度适中,转盘式调节杆,调节性能好,在较大管径管道中被广泛使用。

(2)截止阀
阀体长,转盘式调节杆,调节性能良好,适用于场地宽敞,小管径的场合(一般DN小于等于150mm)。

(3)蝶阀
阀体短,手柄式调节杆,调节性能稍差,价格较高,但调节操作容易,适用于场地小,大管径的场合(一般DN150mm)。

2.冷水机组、热交换器进出口、主管道调节,均可根据情况选用闸阀、截止阀或蝶阀。

3.分、集水器上,由于主要功能是调节,一般选截止阀或闸阀。

4.水泵入口装设阀门一只,出口装设阀门两只。

其中出口端靠近水泵一侧阀门为止回阀,另两只阀门可选择闸阀、截止阀或蝶阀。

5.供热空调末端设备出入口小口径管道可选用截止阀或球阀。

6.多层、高层建筑各层水平管上可半、装设平衡阀,用以平衡各层流量。

7.水箱及管道、设备最低点装设排污阀,由于不用于调节,宜选用能严密关断的阀门如闸阀、截止阀等。

8.蒸汽--凝结水管道系统,如蒸汽供暖系统、锅炉水系统、蒸汽溴化锂冷水机组、汽-水热交换器系统中,一般在蒸汽入口处装设减压阀;在可能产生高压处装设安全阀;在排凝结水处装设疏水阀。

9.供热空调水系统上的排气阀一般采用旋塞阀。
