新能源汽车三电系统详解图文并茂

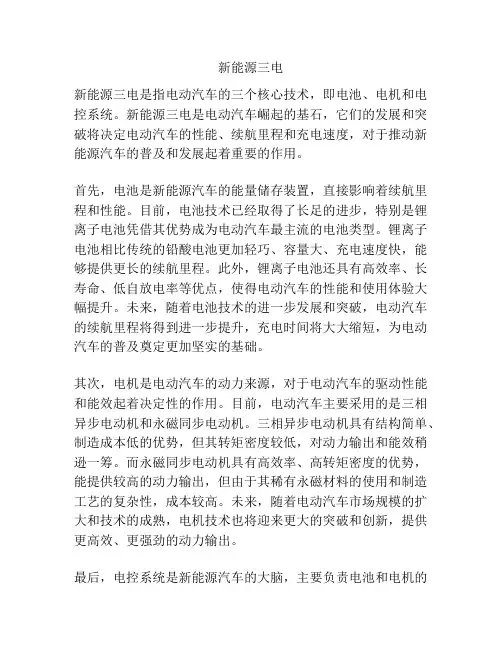

新能源三电
新能源三电新能源三电是指电动汽车的三个核心技术，即电池、电机和电控系统。
新能源三电是电动汽车崛起的基石，它们的发展和突破将决定电动汽车的性能、续航里程和充电速度，对于推动新能源汽车的普及和发展起着重要的作用。
首先，电池是新能源汽车的能量储存装置，直接影响着续航里程和性能。
目前，电池技术已经取得了长足的进步，特别是锂离子电池凭借其优势成为电动汽车最主流的电池类型。
锂离子电池相比传统的铅酸电池更加轻巧、容量大、充电速度快，能够提供更长的续航里程。
此外，锂离子电池还具有高效率、长寿命、低自放电率等优点，使得电动汽车的性能和使用体验大幅提升。
未来，随着电池技术的进一步发展和突破，电动汽车的续航里程将得到进一步提升，充电时间将大大缩短，为电动汽车的普及奠定更加坚实的基础。
其次，电机是电动汽车的动力来源，对于电动汽车的驱动性能和能效起着决定性的作用。
目前，电动汽车主要采用的是三相异步电动机和永磁同步电动机。
三相异步电动机具有结构简单、制造成本低的优势，但其转矩密度较低，对动力输出和能效稍逊一筹。
而永磁同步电动机具有高效率、高转矩密度的优势，能提供较高的动力输出，但由于其稀有永磁材料的使用和制造工艺的复杂性，成本较高。
未来，随着电动汽车市场规模的扩大和技术的成熟，电机技术也将迎来更大的突破和创新，提供更高效、更强劲的动力输出。
最后，电控系统是新能源汽车的大脑，主要负责电池和电机的监控和控制。
电控系统通过对电池的充放电管理和对电机的控制调节，实现电动汽车的动力输出和续航控制。
目前，电动汽车的电控系统已经相当成熟，能够实现高效、稳定、可靠的功率传递和控制。
但随着电动汽车技术的发展和创新，对电控系统的要求也将进一步提高。
未来，电动汽车的电控系统将更加智能化、定制化，能够实现更精确的控制和管理，提升电动汽车的驾驶安全性和舒适性。
总之，新能源三电是电动汽车的核心技术，从电池、电机到电控系统，它们的发展和突破将推动电动汽车的技术革新，改变交通方式，推动可持续发展。
新能源三电系统知识点总结
新能源三电系统知识点总结一、新能源汽车概述新能源汽车是指以非石油燃料为能源的汽车，它主要包括纯电动汽车、插电式混合动力汽车和氢燃料电池汽车。
新能源汽车具有节能、环保的特点，能够有效减少对环境的污染，符合可持续发展的要求，受到越来越多的消费者的欢迎和青睐。
二、新能源汽车的分类1. 纯电动汽车纯电动汽车是指完全依赖电能来驱动车辆的汽车，它不使用传统的内燃机，而是采用电池作为能量储存装置，通过电机驱动车轮。
纯电动汽车没有尾气排放，具有零排放的优点，能够有效减少空气污染。
2. 插电式混合动力汽车插电式混合动力汽车是指既可以使用传统燃油驱动，也可以使用电能驱动的汽车。
它采用内燃机和电动机联合驱动车轮，能够根据行驶需求选择使用内燃机或电动机，具有较高的综合燃油经济性。
3. 氢燃料电池汽车氢燃料电池汽车是利用氢气与氧气通过燃料电池产生的电能来驱动车辆的汽车。
氢燃料电池汽车具有零排放、快速加氢等优点，但目前的技术成本较高，发展受到一定限制。
三、新能源汽车的三电系统新能源汽车的“三电系统”是指由动力电池、电动机和电控系统组成的关键部件，它们共同构成了新能源汽车的动力总成，是新能源汽车的“心脏”。
1. 动力电池动力电池是新能源汽车储存能量、供电的装置，它通常由数十甚至数百节电池单体组成电池组，可以储存较大容量的电能，为电动机提供动力。
动力电池的种类包括锂离子电池、镍氢电池、超级电容等，其中锂离子电池是目前应用最为广泛的动力电池类型。
2. 电动机电动机是新能源汽车的动力源，它将电能转化为机械能，驱动车辆行驶。
电动机的种类包括永磁同步电机、感应电机等，其中永磁同步电机因其高效率、高功率密度等优点，被广泛应用于新能源汽车。
3. 电控系统电控系统是新能源汽车的“大脑”，它通过控制电池、电动机等部件的工作状态，实现对车辆的动力输出、能量回收、能量管理等功能。
电控系统包括控制器、电池管理系统、驱动控制系统等，它们共同协调工作，确保新能源汽车的高效、安全、可靠运行。
新能源汽车概论 模块二 电动汽车“三电”系统
课题一 动力蓄电池
四、动力蓄电池的拆卸及认知
1.电池性能及安装位置
比亚迪—秦的动力蓄电池采 用磷酸铁锂电池。以比亚迪—秦 混动14 款车型为例，动力蓄电池 安装在后排座椅与行李舱之间 （见图）。
33 模 块 二 电 动 汽 车 “ 三 电 ” 系 统
动力蓄电池组的安装位置
课题一 动力蓄电池
2.动力蓄电池的拆卸 （1）防护用具 动力蓄电池包属于高压部件，
24 模 块 二 电 动 汽 车 “ 三 电 ” 系 统
课题一 动力蓄电池
4.电池管理系统（BMS） （1）电池管理系统的定义 在国家标准《电动汽车术语》（GB/T 19596—2017）中，对电池管
理系统（BMS，Battery Management System）的定义为：监视动力蓄电 池的状态（温度、电压、荷电状态等），可以为动力蓄电池提供通信、 安全、电芯均衡及管理控制，并提供与应用设备通信接口的系统。
才提出的新概念蓄电池，当飞轮 以一定的角速度旋转时，就具有 一定的动能。
保时捷918 Spyder 及其装 备的飞轮电池如图所示。
17 模 块 二 电 动 汽 车 “ 三 电 ” 系 统
保时捷918 Spyder 及其装备的飞轮电池
课题一 动力蓄电池
5.其他类型动力蓄电池 （4）生物燃料电池 生物燃料电池是利用生物（如生物酶、微生物或叶绿素等）分解反
3 模块二 电动汽车“三电”系统
1-纯电动汽车动力蓄电池 2-普通蓄电池
课题一 动力蓄电池
一、动力蓄电池 二、纯电动汽车动力蓄电池 三、混合动力电动汽车动力蓄电池 四、动力蓄电池的拆卸及认知
4 模块二 电动汽车“三电”系统
课题一 动力蓄电池
一、动力蓄电池
新能源汽车电机驱动系统的组成及工作原理
新能源汽车电机驱动系统的组成及工作原理新能源汽车电机驱动系统是指由电机、电控器、电池组成的系统，用于驱动车辆的动力来源。
本文将介绍新能源汽车电机驱动系统的组成和工作原理。
一、组成新能源汽车电机驱动系统主要包括电机、电控器和电池三个部分。
1. 电机：电机是新能源汽车电机驱动系统的核心部件，负责将电能转换为机械能，驱动车辆运动。
根据不同的驱动方式，电机可以分为直流电机、交流异步电机和交流同步电机等不同类型。
2. 电控器：电控器是控制电机工作的关键设备，负责控制电机的启停、转速、转向等运行参数。
它接收来自车辆控制系统的指令，通过控制电机的工作状态来实现车辆的加速、减速和制动等功能。
3. 电池：电池是新能源汽车电机驱动系统的能量存储装置，用于提供电能供给电机工作。
目前常用的电池类型包括锂离子电池、镍氢电池和超级电容器等，其容量和性能直接影响着车辆的续航里程和动力性能。
二、工作原理新能源汽车电机驱动系统的工作原理可以简单分为三个步骤：电能转换、电能控制和能量调度。
1. 电能转换：电能转换是指将电池储存的直流电能转换为适合驱动电机的电能形式。
当车辆启动时，电池向电机供应电能，电机根据电控器的控制信号将电能转换为机械能，驱动车辆运动。
2. 电能控制：电能控制是指通过电控器对电机的工作进行控制。
电控器接收来自车辆控制系统的指令，根据指令调整电机的运行状态，包括控制电机的转速、转向和扭矩等参数，以实现车辆的加速、减速和制动等功能。
3. 能量调度：能量调度是指对电池组中的能量进行管理和分配。
电池组中的电能可以通过回馈制动、能量回收等方式进行回收利用，减少能量的浪费。
同时，还可以根据车辆的行驶状况和驾驶员的需求，合理分配电池组中的能量，以提高车辆的续航里程。
新能源汽车电机驱动系统是由电机、电控器和电池组成的系统，通过电能转换、电能控制和能量调度等环节，将电能转换为机械能，驱动车辆运动。
这种新型的动力系统具有环保、高效、低噪音等优点，是未来汽车发展的重要方向。
(完整版)汽车三电介绍

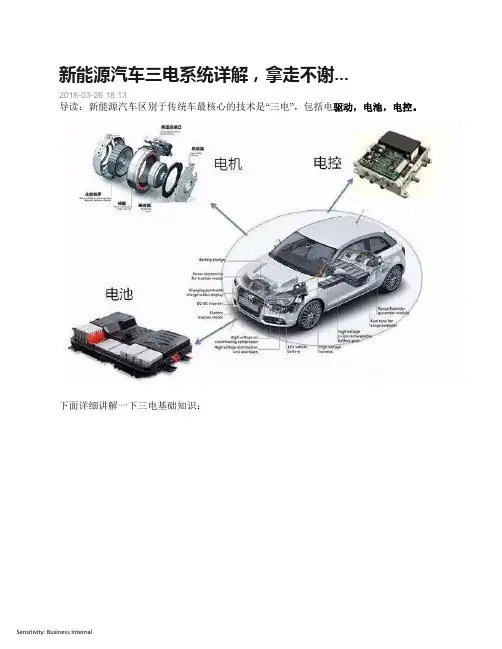

新能源汽车三电系统详解，拿走不谢...2018-03-26 18:13导读：新能源汽车区别于传统车最核心的技术是“三电”，包括电驱动，电池，电控。
下面详细讲解一下三电基础知识：一、电池电池是与化学、机械工业、电子控制等相关的一个行业。
电池的关键在电芯，电芯最重要的材料便是正负极、隔膜、电解液。
正极材料广为熟知的有磷酸铁锂、钴酸锂、锰酸锂、三元、高镍三元。
动力电池是非常“年轻”的产品， 1996年通用推出EV-1采用的是铅酸电池，它是现代电动汽车架构雏形，从铅酸电池到日系混动的镍氢电池，再到现在流行的锂电池，也才20多年。
从第四批《新能源汽车推广应用推荐车型目录》新能源乘用车配置电池来看，32款车型采用了17家企业的电池，其中16家是电池厂商，另外一家是长安新能源的，这说明其它乘用车的动力电池直接外购，包括电芯、电池组与电池管理系统等。
大部分自主品牌主机厂都没有自己的电芯与电池组设计能力跨国车企，虽然没有自己的电芯，但是它们却坚持自己设计生产电池组件与管理系统，这是为了加强动力电池的核心竞争力。
与大多自主品牌的差别是，即使不采用这家的电芯，它们可以换个电芯品牌照样能够设计电池组，核心技术还是掌握在自己手里。
但是我们更关心的是动力电池，也是就新能源汽车中的能量来源，目前动力电池中，镍氢电池面临淘汰，铅酸电池全凭保有量在支撑，故目前以锂电池最为主要。
（如下图）先介绍几个重要概念能量密度方面电池肯定不如汽油，但是究竟差别多大呢？一箱50L的汽油可以大概跑600km,续航同样里程的电动车需要多少电池呢？（如下图）下表列出了四类锂电池的主要性能指标差别。
从表中可以看出，四类电池各有优劣。
那各汽车厂商究竟是凭什么选择其中某种电池呢？哪种电池又将是未来的主流呢？数码电子产品对锂电池安全性要求不高，钴酸锂电池最合适3C领域，特斯拉敢于使用此类电池也是未来得到超强的续航能力，但是同时其安全性能要打些折扣。
锰酸锂电池因其不偏不倚的特征赢得动力电池最大的市场占有率，虽然其能量密度不如钴酸锂和三元锂，但其他综合性能相当出色。
新能源汽车三电系统详解(图文并茂)
新能源汽车区别于传统车最核心的技术是“三电”，包括电驱动，电池，电控。
下面详细讲解一下三电基础知识：一、电池电池是与化学、机械工业、电子控制等相关的一个行业。
电池的关键在电芯，电芯最重要的材料便是正负极、隔膜、电解液。
正极材料广为熟知的有磷酸铁锂、钴酸锂、锰酸锂、三元、高镍三元。
动力电池是非常“年轻”的产品， 1996年通用推出EV-1采用的是铅酸电池，它是现代电动汽车架构雏形，从铅酸电池到日系混动的镍氢电池，再到现在流行的锂电池，也才20多年。
从第四批《新能源汽车推广应用推荐车型目录》新能源乘用车配置电池来看，32款车型采用了17家企业的电池，其中16家是电池厂商，另外一家是长安新能源的，这说明其它乘用车的动力电池直接外购，包括电芯、电池组与电池管理系统等。
大部分自主品牌主机厂都没有自己的电芯与电池组设计能力跨国车企，虽然没有自己的电芯，但是它们却坚持自己设计生产电池组件与管理系统，这是为了加强动力电池的核心竞争力。
与大多自主品牌的差别是，即使不采用这家的电芯，它们可以换个电芯品牌照样能够设计电池组，核心技术还是掌握在自己手里。
但是我们更关心的是动力电池，也是就新能源汽车中的能量来源，目前动力电池中，镍氢电池面临淘汰，铅酸电池全凭保有量在支撑，故目前以锂电池最为主要。
（如下图）先介绍几个重要概念能量密度方面电池肯定不如汽油，但是究竟差别多大呢？一箱50L的汽油可以大概跑600km,续航同样里程的电动车需要多少电池呢？（如下图）下表列出了四类锂电池的主要性能指标差别。
从表中可以看出，四类电池各有优劣。
那各汽车厂商究竟是凭什么选择其中某种电池呢？哪种电池又将是未来的主流呢？数码电子产品对锂电池安全性要求不高，钴酸锂电池最合适3C领域，特斯拉敢于使用此类电池也是未来得到超强的续航能力，但是同时其安全性能要打些折扣。
锰酸锂电池因其不偏不倚的特征赢得动力电池最大的市场占有率，虽然其能量密度不如钴酸锂和三元锂，但其他综合性能相当出色。
新能源汽车三电系统详解(图文并茂)
新能源汽车区别于传统车最核心的技术是“三电”，包括电驱动，电池，电控。
下面详细讲解一下三电基础知识：一、电池电池是与化学、机械工业、电子控制等相关的一个行业。
电池的关键在电芯，电芯最重要的材料便是正负极、隔膜、电解液。
正极材料广为熟知的有磷酸铁锂、钴酸锂、锰酸锂、三元、高镍三元。
动力电池是非常“年轻”的产品， 1996年通用推出EV-1采用的是铅酸电池，它是现代电动汽车架构雏形，从铅酸电池到日系混动的镍氢电池，再到现在流行的锂电池，也才20多年。
从第四批《新能源汽车推广应用推荐车型目录》新能源乘用车配置电池来看，32款车型采用了17家企业的电池，其中16家是电池厂商，另外一家是长安新能源的，这说明其它乘用车的动力电池直接外购，包括电芯、电池组与电池管理系统等。
大部分自主品牌主机厂都没有自己的电芯与电池组设计能力跨国车企，虽然没有自己的电芯，但是它们却坚持自己设计生产电池组件与管理系统，这是为了加强动力电池的核心竞争力。
与大多自主品牌的差别是，即使不采用这家的电芯，它们可以换个电芯品牌照样能够设计电池组，核心技术还是掌握在自己手里。
但是我们更关心的是动力电池，也是就新能源汽车中的能量来源，目前动力电池中，镍氢电池面临淘汰，铅酸电池全凭保有量在支撑，故目前以锂电池最为主要。
（如下图）先介绍几个重要概念能量密度方面电池肯定不如汽油，但是究竟差别多大呢？一箱50L的汽油可以大概跑600km,续航同样里程的电动车需要多少电池呢？（如下图）下表列出了四类锂电池的主要性能指标差别。
从表中可以看出，四类电池各有优劣。
那各汽车厂商究竟是凭什么选择其中某种电池呢？哪种电池又将是未来的主流呢？数码电子产品对锂电池安全性要求不高，钴酸锂电池最合适3C领域，特斯拉敢于使用此类电池也是未来得到超强的续航能力，但是同时其安全性能要打些折扣。
锰酸锂电池因其不偏不倚的特征赢得动力电池最大的市场占有率，虽然其能量密度不如钴酸锂和三元锂，但其他综合性能相当出色。
新能源汽车概论-模块二-电动汽车“三电”系统
锂电池组
课题一 动力蓄电池
2.动力蓄电池的分类 1）磷酸铁锂电池 比亚迪e5 纯电动汽车用磷酸
铁锂电池如图所示。
8 模块二 电动汽车“三电”系统
比亚迪e5 纯电动汽车用磷酸铁锂电池
课题一 动力蓄电池
2.动力蓄电池的分类 2）三元聚合物锂电池 特斯拉新能源汽车采用的
单体蓄电池命名规则如图所 示。
21 模 块 二 电 动 汽 车 “ 三 电 ” 系 统
单体蓄电池命名规则
课题一 动力蓄电池
1.电芯型号与规格
对于方形电芯，如ICP 383450，是指实体部分厚为3.8 mm、宽为34mm、高（长）为50mm 的方形锂离子电芯，如图1所示。
对于圆柱形电芯，如ICR 18650型号，是指直径为18mm、高 为65mm的通用18650圆柱形锂离子 电芯，如图2所示。
18650 三元锂电池组如图所示。
9 模块二 电动汽车“三电”系统
特斯拉用三元锂电池组
课题一 动力蓄电池
3.动力蓄电池的技术参数
动力蓄电池的技术参数关系到整车续航里程、加速和爬坡等主要性
能，主要包括电压、容量、荷电状态、放电深度、能量、功率与比功率、
循环寿命等参数。
（1）电压
（2）容量
（3）荷电状态
25 模 块 二 电 动 汽 车 “ 三 电 ” 系 统
课题一 动力蓄电池
4.电池管理系统（BMS） （2）电池管理系统的基本功
能 BMS 工作原理如图所示。
26 模 块 二 电 动 汽 车 “ 三 电 ” 系 统
BMS 工作原理简图
课题一 动力蓄电池
4.电池管理系统（BMS） BMS 的基本功能如图所示。
新能源汽车的核心：三电系统详解
新能源汽车的核心：三电系统详解新能源汽车区别于传统车最核心的技术是下面详细讲解一下三电基础知识： 三电"，包括电 驱动，电池，电控。
衞能獗汽车区刑于传缜年最核叱的技术是-三电•・即：电驱、唱池、电控Il传功机掏电动机-逆喪器电池棋组电池结构系统电气系统一、电池电池是与化学、机械工业、电子控制等相关的一个行业。
电池的关键在电芯，电芯最重要的材料便是正负极、隔膜、电解液。
正极材料广为熟知的有磷酸铁锂、钻酸锂、锰酸锂、三元、高镍三元电駆 三电动力电池是非常“年轻”的产品，1996年通用推出EV-I 采用的是铅酸电池，它是现代电动汽车架构雏形 ，从铅酸电池到日系混动的镍氢电池，再到现在流行的锂电池，也才 20多年。
从第四批〈〈新能源汽车推广应用推荐车型目录》新能源乘用车配置电池来看， 32款车型采用了 17家企业的电池，其中16家是电池厂商，另外一家是长安新能源的，这说明其它乘用车的动力电池直接外购，包括电芯、电池组 与电池管理系统等。
大部分自主品牌主机厂都没有自己的电芯与电池组设计能力rUfft 禺力中港跨国车企，虽然没有自己的电芯，但是它们却坚持自己设计生产电池组件与管理系统，这是为了加强动力电池的核心竞争力。
与大多自主品牌的差别是，即使不采用这家的电芯，它们可以换个电芯品牌照样能够设计电池组，核心技术还是掌握在自己手里。
隔膜 唱解液 扱耳 夕卜売 电芯附件 -上盖及侧扳 端扳及绝缥罩模块绢件 电越连接线東 底那绝缘腔 螺钉■-胶但是我们更关心的是 动力电池，也是就新能源汽车中的能量来源目前动力电池中， 镍氢电池面临淘汰，铅酸电池全凭保有量在支撑，故目前以锂电池最为主要。
（如下图）fP 囲孑岔电辽先介绍几个重要概念电芯⅛⅛酸屯池优点：安全、可靠 鉄蛊:察⅛f 巒陰低 应用：混动车型为主 J __________ 丿优負：容懺Sg 度天缺虐：感本离 应用匕主应电动汽车优点：便宜、可靠 誠盍：能报密度低 应用：早期电功车型 . __________________ √ttκ⅛sι比功率tt能建昱海迥翘单位质鳖所能输匕朗匡配.Wewh∕⅛ I高比能量电池车型：高比功率电池车型:比亚迪系能量密度方面电池肯定不如汽油，但是究竟差别多大呢?一箱50L的汽油可以大概跑600km续航同样里程的电动车需要多少电池呢?汽翻比茕■为'KYhAgIL汽池妁枣Ukgef≠⅛-¾计轉瞬戟黑对⅝械出的隹斥为1 Im（如下图）比能金高前动丿】申旳就像龟兔赛跑里的乌龟r JW力好*可以i⅛时间工作,缜航里程饮J氏比功率高的功力电;也就像白来赛魁里的搏邠特,速度快,可以提洪很高的瞬间电流r以保证汽车的加速性能.t⅛¾⅜密宦⅝4≡述¾⅜g⅜⅜同能般出轨■的能力.⅛Mfl∙W⅛⅝⅜]U恢S三元评电屯ttH■为-T i whMg4O8∕∣KV√ħ的⅞⅞≡ 需电池27OO⅛ 设发功机和电勒机的嗾率羞为'倍相泊于.畑理电郦常冕=I I吕前便用较多θ≡⅛力电泄育以下几类’以L HHFi 为划分依据口⅝⅛9⅛⅛ ⅛δffit ⅛⅞⅛特斯加⅛x κfctE τ 特廉拉EtxfeIS 白展!■凤 ½⅛EE6下表列出了四类锂电池的主要性能指标差别从表中可以看出，四类电池各有优劣。
新能源汽车三电结构及工作原理和故障维修
故障现象
原因分析
诊断与维修思路
动力电池故障指示灯 、系统故障指示灯 、高压断开指示灯点亮
车辆行驶中断高压、无法上高压
单体电压过高三级总电压过高三级放电瞬间电流过高二级与三级总正、总负、预充接触器粘连高低压互锁故障动力电池电流传感器故障
一
二
1、动力蓄电池结构及工作原理2、动力蓄电池控制器结构及工作原理3、动力电池系统故障诊断与维修
动力蓄电池系统结构及工作原理和故障诊断维修
一
一、动力蓄电池系统结构及工作原理
1、动力蓄电池结构及工作原理
一、动力蓄电池系统结构及工作原理
2、动力蓄电池控制器结构及工作原理
Contents 目录
一
二
3、动力电池系统故障诊断与维修
三、充电系统结构及工作原理
快充接口及端子定义
三、充电系统结构及工作原理
快充接口及端子定义
三、充电系统结构及工作原理
3、快充（充电桩/高压直流充）充电工作原理
快速充电桩和VCU通过CC1和CC2确认充电枪与车辆连接正常后，充电桩内的低压控制继电器闭合，同时充电桩输出12V唤醒电源到VCU。之后VCU和充电桩互相通过控制器CAN总线传输充电需求信息和充电能力信息。再次确认后，VCU或BMS控制动力蓄电池包内的各个高压继电器按照顺序闭合，同时快速充电桩内的高压继电器闭合。开始充电。在充电过程中，充电桩和VCU通过CAN总线不断通信，实时交换整车、蓄电池信息和充电桩供电能力信息。充电完成后，充电桩和VCU各自控制高压继电器断开，充电结束。
三、充电系统结构及工作原理
2、慢充电机控制器结构及原理
三、充电系统结构及工作原理
2、慢充电机工作原理
新能源汽车构造图
新能源汽车构造图新能源汽车构造图新能源汽车是指使用新的能源技术来推动车辆运动的汽车。
相比传统燃油汽车，新能源汽车具有环保、节能、高效等优势。
下面是一幅新能源汽车构造图的描述：1. 能源系统：新能源汽车的能源系统主要包括电池、电动机和控制器等组件。
电池是储存能量的重要部分，可以将外部能量转化为电能储存起来，供电动机使用。
电动机负责将电能转化为机械能，驱动车辆运动。
而控制器则控制电池和电机之间的能量转化和传输。
2. 驱动系统：新能源汽车的驱动系统主要包括电池管理系统、电机控制系统和传动装置等。
电池管理系统用于监测和控制电池的充放电过程，保证电池的安全和寿命。
电机控制系统则是控制电机的转速和扭矩输出，实现精确控制和优化驱动效果。
传动装置将电机的功率传递给车轮，实现车辆的前进和倒退。
3. 车身结构：新能源汽车的车身结构与传统燃油汽车相似，包括车身骨架、车体、车门、车窗等部分。
同时，由于电池的存在，新能源汽车的车身结构相对于传统燃油汽车有所改变，包括设置电池储存装置的空间、安全防护措施等。
4. 辅助系统：新能源汽车的辅助系统包括充电系统、辅助电器、刹车系统、安全气囊等。
充电系统用于给车辆安装充电桩进行充电，以及监测充电状态和保护电池的功能。
辅助电器包括音响、导航系统、空调等，提供车内的舒适和便利。
刹车系统用于制动车辆，保证行车安全。
安全气囊则是一种主动安全装置，用于在碰撞时为驾驶员和乘客提供保护。
需要说明的是，新能源汽车的构造图可以有多种形式和细节，上述描述仅为一种简化的描述。
随着新能源技术的不断发展和创新，新能源汽车的构造图可能会出现新的变化和特点。
一文深度读懂电动汽车“三电”系统
一文深度读懂电动汽车“三电”系统电动汽车的“三电”是指：电池、电机、电控，这是电动汽车的关键技术，“三电”技术也是电动车区别于传统汽车的新技术。
在这三项技术中，电池又是最主要的，它影响到汽车单次充电的行驶里程、汽车生产成本等。
电机、电控技术相对成熟，国内电机采用异步电机、永磁同步电机、无刷直流电机、开关磁阻电机等。
当前本异步电机、永磁同步电机应用较多。
1 动力电池目前电动汽车常用的动力电池有铅酸电池、镍氢电池、锂离子电池三类。
锂离子电池是所有可充电电池中综合性能最优的一种新型电池。
与其他电池相比，锂离子电池应用于电动汽车，在容量、功率方面均有较大优势。
1.1 锂电池五个主要参数1.1.1 容量常用 Ah(安时)表示， 1Ah 就是能在 1A 的电流下放电 1 小时，与电池容量相关的一个参数是蓄电池的充电电流。
蓄电池的充电电流通常用充电倍率C 表示。
充放电倍率（C）=充放电电流/额定容量。
例如，用 2A 电流对 1Ah 电池充电，充电速率就是 2C。
1.1.2.标称电压电池刚出厂时，正负极之间的电势差称为电池的标称电压。
标称电压由极板材料的电极电位和内部电解液的浓度决定。
1.1.3内阻电池的内阻决定于极板的电阻和离子流的阻抗。
在充放电过程中，极板的电阻是不变的，但是，离子流的阻抗将随电解液浓度的变化和带电离子的增减而变化。
1.1.4.充电终止电压蓄电池充足电时，极板上的活性物质已达到饱和状态，再继续充电，蓄电池的电压也不会上升，此时的电压称为充电终止电压。
1.1.5放电终止电压放电终止电压是指蓄电池放电时允许的最低电压。
如果电压低于放电终止电压后蓄电池继续放电，电池两端电压会迅速下降，形成深度放电，这样，极板上形成的生成物在正常充电时就不易再恢复，从而影响电池的寿命。
放电终止电压和放电率有关。
1.2充电过程与充电方法电池的充电过程通常可分为预充电、快速充电、补足充电、涓流充电。
1.2.1预充电对长期不用的或新电池充电时，一开始就采用快速充电，会影响电池的寿命。
详细解读新能源汽车三电系统。
详细解读新能源汽车三电系统。
1.引言1.1 概述概述:新能源汽车是指利用非石化能源和创新技术，实现高效、低碳、零排放的汽车。
其中，新能源汽车的三电系统包括电池系统、电动机系统和动力电子系统，这些系统相互协作，共同完成汽车的驱动和能量存储。
电池系统是新能源汽车的能量来源，它主要由电池和电池管理系统组成。
电池类型多种多样，包括锂离子电池、镍氢电池等。
电池管理系统负责监测和控制电池的状态，包括电量、温度、电压等参数，以确保电池的正常工作和延长使用寿命。
电动机系统是新能源汽车的动力来源，它负责将电池储存的能量转化为驱动力。
电动机类型包括交流电动机和直流电动机等。
电动机控制系统通过控制电动机的运行状态、速度和扭矩等参数，实现高效的驱动和能量转化。
动力电子系统是连接电池系统和电动机系统的关键部分，它主要由逆变器和充电系统组成。
逆变器将电池直流电压转换为交流电压，以便给电动机供电。
充电系统则负责将外部电源的交流电转换为电池所需的直流电，实现车辆的充电功能。
新能源汽车的三电系统相互协作，通过合理的设计和控制，实现能量的高效转化和利用。
这些系统的稳定性、性能和安全性对整个汽车的运行至关重要。
随着科技的不断发展和创新，新能源汽车的三电系统将不断进步和完善，为人民群众提供更加环保、便利和可持续的出行方式。
通过深入了解新能源汽车的三电系统，我们能够更好地理解和应用这些技术，为推动新能源汽车产业的发展做出积极贡献。
同时，对于未来发展的展望，我们可以期待新能源汽车三电系统的性能提升、成本降低和环境友好性的进一步增强，从而为构建可持续发展的社会贡献力量。
1.2 文章结构文章结构部分的内容如下:本文详细解读新能源汽车的三电系统，主要包括电池系统、电动机系统和动力电子系统。
通过对这三个系统的深入解析，旨在揭示新能源汽车的核心技术和关键组成部分，为读者提供全面的了解。
在正文部分，首先介绍了电池系统，包括电池的类型和电池管理系统。
我们将详细探讨不同类型的电池及其特点，以及如何有效管理电池的充放电过程，以提高整车的续航里程和安全性能。
新能源汽车三电原理
新能源汽车三电原理随着环保意识的不断提高和对传统燃油车的限制越来越多，新能源汽车已经成为了未来汽车发展的趋势。
而新能源汽车的三电系统，即电机、电池和电控系统，也成为了新能源汽车的核心技术。
本文将从三个方面详细介绍新能源汽车三电原理。
一、电机系统电机是新能源汽车的动力源，它的转速和扭矩决定了车辆的性能和续航能力。
新能源汽车的电机可以分为交流电机和直流电机两类。
交流电机主要有异步电机和同步电机两种。
异步电机结构简单、成本低，但效率较低；同步电机效率高，但成本较高。
目前，大多数新能源汽车采用同步电机，其中又以永磁同步电机最为常见。
永磁同步电机具有高效率、高功率密度、低噪音和低振动等优点，是目前新能源汽车应用最广泛的电机类型之一。
直流电机主要有直流励磁电机和无刷直流电机两种。
直流励磁电机结构简单、可靠性高，但效率较低；无刷直流电机效率高、噪音小，但成本较高。
目前，直流励磁电机已经逐渐被淘汰，无刷直流电机则成为了新能源汽车中的重要动力源。
二、电池系统电池是新能源汽车的能量储存装置，它的容量和性能直接影响了车辆的续航里程和加速性能。
新能源汽车的电池可以分为铅酸电池、镍氢电池、锂离子电池和钠离子电池四种。
铅酸电池是最早被应用于新能源汽车的电池类型，它的成本低、可靠性高，但能量密度低、寿命短。
目前，铅酸电池已经被淘汰。
镍氢电池是一种高性能、高安全性的电池，但成本较高。
由于其性能稳定，已被广泛应用于混合动力汽车和电动公交车等领域。
锂离子电池是目前新能源汽车中应用最广泛的电池类型，具有高能量密度、长寿命、低自放电率等优点。
但锂离子电池也存在着成本高、安全性问题等缺陷。
钠离子电池是一种新型电池，具有高能量密度、低成本、高安全性等优点。
目前，钠离子电池正逐渐成为新能源汽车的新选择。
三、电控系统电控系统是新能源汽车的“大脑”，它控制着电机和电池的运行状态，保证了车辆的安全和稳定性。
新能源汽车的电控系统可以分为驱动电控系统和能量管理电控系统两种。
汽车三电介绍
新能源汽车三电系统详解，拿走不谢...2018-03-26 18:13导读：新能源汽车区别于传统车最核心的技术是“三电”，包括电驱动，电池，电控。
下面详细讲解一下三电基础知识：一、电池电池是与化学、机械工业、电子控制等相关的一个行业。
电池的关键在电芯，电芯最重要的材料便是正负极、隔膜、电解液。
正极材料广为熟知的有磷酸铁锂、钴酸锂、锰酸锂、三元、高镍三元。
动力电池是非常“年轻”的产品， 1996年通用推出EV-1采用的是铅酸电池，它是现代电动汽车架构雏形，从铅酸电池到日系混动的镍氢电池，再到现在流行的锂电池，也才20多年。
从第四批《新能源汽车推广应用推荐车型目录》新能源乘用车配置电池来看，32款车型采用了17家企业的电池，其中16家是电池厂商，另外一家是长安新能源的，这说明其它乘用车的动力电池直接外购，包括电芯、电池组与电池管理系统等。
大部分自主品牌主机厂都没有自己的电芯与电池组设计能力跨国车企，虽然没有自己的电芯，但是它们却坚持自己设计生产电池组件与管理系统，这是为了加强动力电池的核心竞争力。
与大多自主品牌的差别是，即使不采用这家的电芯，它们可以换个电芯品牌照样能够设计电池组，核心技术还是掌握在自己手里。
但是我们更关心的是动力电池，也是就新能源汽车中的能量来源，目前动力电池中，镍氢电池面临淘汰，铅酸电池全凭保有量在支撑，故目前以锂电池最为主要。
（如下图）先介绍几个重要概念能量密度方面电池肯定不如汽油，但是究竟差别多大呢？一箱50L的汽油可以大概跑600km,续航同样里程的电动车需要多少电池呢？（如下图）下表列出了四类锂电池的主要性能指标差别。
从表中可以看出，四类电池各有优劣。
那各汽车厂商究竟是凭什么选择其中某种电池呢？哪种电池又将是未来的主流呢？数码电子产品对锂电池安全性要求不高，钴酸锂电池最合适3C领域，特斯拉敢于使用此类电池也是未来得到超强的续航能力，但是同时其安全性能要打些折扣。
锰酸锂电池因其不偏不倚的特征赢得动力电池最大的市场占有率，虽然其能量密度不如钴酸锂和三元锂，但其他综合性能相当出色。
新能源汽车整车电控系统详解
新能源汽车整车电控系统详解新能源汽车电控系统，狭义上指的是整车控制器，广义上讲，则包括整车控制器、电池管理系统、驱动电机控制器等。
新能源汽车电控系统组成简图汽车上的这些控制器通过CAN网络来通信。
CAN，全称为“Controller Area Network”，即控制器局域网，是国际上应用最广泛的现场总线之一。
最初，CAN被设计作为汽车环境中的微控制器通讯，在车载各电子控制装置ECU之间交换信息，形成汽车电子控制网络。
比如：发动机管理系统、变速箱控制器、仪表装备、电子主干系统中，均嵌入CAN控制装置。
整车控制VCU车辆行驶过程中，需要一个与驾驶员进行指令互动的窗口，这个窗口就是整车控制器VCU(Vehicle control unit)，VCU负责接收来自驾驶员的各种驾驶操作指令和配置功能操作的需求，如上电、加速、制动踏板等各种信号，并结合车辆其它系统发出的操作指令或协控信息，以及各部件传感器反馈的各种车况信号，实现对整车和各部件工况的分析，形成可以确保车辆安全行驶的指令，以达到各个控制系统器执行动作的目的。
VCU协调控制的高低压部件新能源汽车电动化的动力总成增加了很多高低压电气部件。
VCU 是新能源汽车驱动系统控制的“大脑”，成熟的系统软件在提高运行效率、降低能耗排放、提高故障后处理的鲁棒性等方面都发挥着重要作用。
是电动化动力总成系统解决方案真正落地的核心能力之一。
作为车辆驱动协调控制系统的核心控制器，VCU需要负责整车状态协调、驾驶员驾驶需求实现等最基本也是最重要的功能。
因此VCU 软件的完善度直接影响了车辆运行的稳定性和行驶安全性。
随着“域融合”的概念推广，越来越多的新功能也逐渐被融合到VCU控制器中，例如：跟充电相关的AC/DC车辆端充电主控功能，以及跟底盘相关的电动四驱控制功能。
从系统功能划分角度考虑，可以把VCU的功能划分为：车辆系统、传动系统、电力系统、热管理系统，以及OBD诊断、通讯、安全监控等系统功能。
快速了解新能源电动汽车“三电”的核心技术
快速了解新能源电动汽车“三电”的核心技术新能源电动汽车的核心技术，主要由三大部分组成，一为动力电池，二为电机，三为电控。
下面我们来分析每一块产品的具体功能，相关重要参数。
看点01动力电池功能动力电池是电动车的心脏，相当于我们传统燃油车的燃料，提供电动车行驶的能源。
动力电池的主要参数为能量密度千瓦时（KwH kg）），主要评估在1公斤的电池，能够提供多少的动力能量，相当于我们的传统汽车的1L油能跑多少公里。
当然电压大小，电流大小，电池衰减这些参数也很重要。
不同电池类型的性能对比：铅酸电池性格：脾气挺好，就是笨笨的优点：价格低、电压稳定缺点：续驶能力低、污染严重、能量密度低应用车型：多用于低速电动车磷酸铁锂电池性格：老好人，但笨重且脾气古怪优点：寿命长、充电快、使用安全等缺点：能量密度低、比容量低、低温性能较差等磷酸铁锂电池是锂离子电池中的一种，其特点是不含有钴等贵金属元素，其使用的原料为磷和铁，这些元素不仅资源丰富，而且价格也比较低廉。
因此，说磷酸铁锂电池就像个“老好人”，容易被人接受。
此外，电池安全性高、高温性能好、充放电效率高、环保等也都是它的优势所在。
不过，它也有自己的缺点，由于电池的能量密度较低，使得它的体积也相对较庞大；电池容量较小，使得它的续驶能力也比较低；报废后，可回收的价值很低；而且，由于其低温性能较差，因此它不喜欢待在“寒冷”的地方，你说它是不是脾气怪怪的。
三元锂电池性格：小而精，但情绪化优点：能量密度高、循环性能好缺点：稳定性较差、耐高温性较差、寿命短、大功率放电率较低三元锂电池最大的优点在于其能量密度高，所以电池的体积就会相对较小，而这可以有效地降低车辆的体积，且电池容量较大，从而使其续驶里程有所提高。
但是，这个“小精灵”性格却有点情绪化。
由于三元锂电池在高温情况下，结构不稳定，这就使得电池的安全性较差，且目前的造价也比较高。
不过，由于其“小而精”的优势，加之消费者对续驶里程的要求越来越高，所以近几年越来越受到车企的关注。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新能源汽车区别于传统车最核心的技术是“三电”，包括电驱动，电池，电控。
下面详细讲解一下三电基础知识：
一、电池
电池是与化学、机械工业、电子控制等相关的一个行业。
电池的关键在电芯，电芯最重要的材料便是正负极、隔膜、电解液。
正极材料广为熟知的有磷酸铁锂、钴酸锂、锰酸锂、三元、高镍三元。
动力电池是非常“年轻”的产品， 1996年通用推出EV-1采用的是铅酸电池，它是现代电动汽车架构雏形，从铅酸电池到日系混动的镍氢电池，再到现在流行的锂电池，也才20多年。
从第四批《新能源汽车推广应用推荐车型目录》新能源乘用车配置电池来看，32款车型采用了17家企业的电池，其中16家是电池厂商，另外一家是长安新能源的，这说明其它乘用车的动力电池直接外购，包括电芯、电池组与电池管理系统等。
大部分自主品牌主机厂都没有自己的电芯与电池组设计能力
跨国车企，虽然没有自己的电芯，但是它们却坚持自己设计生产电池组件与管理系统，这是为了加强动力电池的核心竞争力。
与大多自主品牌的差别是，即使不采用这家的电芯，它们可以换个电芯品牌照样能够设计电池组，核心技术还是掌握在自己手里。
但是我们更关心的是动力电池，也是就新能源汽车中的能量来源，目前动力电池中，镍氢电池面临淘汰，铅酸电池全凭保有量在支撑，故目前以锂电池最为主要。
（如下图）
先介绍几个重要概念
能量密度方面电池肯定不如汽油，但是究竟差别多大呢？一箱50L的汽油可以大概跑600km,续航同样里程的电动车需要多少电池呢？（如下图）
下表列出了四类锂电池的主要性能指标差别。
从表中可以看出，四类电池各有优劣。
那各汽车厂商究竟是凭什么选择其中某种电池呢？哪种电池又将是未来的主流呢？
数码电子产品对锂电池安全性要求不高，钴酸锂电池最合适3C领域，特斯拉敢于使用此类电池也是未来得到超强的续航能力，但是同时其安全性能要打些折扣。
锰酸锂电池因其不偏不倚的特征赢得动力电池最大的市场占有率，虽然其能量密度不如钴酸锂和三元锂，但其他综合性能相当出色。
如果不是较低的能量密度限制了磷酸铁锂电池，其真的有可能成为动力电池中的霸主。
安全性能和寿命这两个关键指标都是顶尖的。
如果说国内把锂电池的发展重心放在了磷酸铁锂电池上，国际动力锂电池行业的新星非三元锂电池莫属，比钴酸锂电池更高的能量密度，成本低于钴酸锂电池，安全性也相当可靠。
不同车企对于动力锂电池的选择都有自己的考虑（如下图）
动力电池发展趋势
总结：
二、电驱
电驱由三部分构成：传动机构、电机、逆变器。
目前国内外电动车的传动机构都是单机减速，即没有离合、没有变速。
未来各电动车企业将会在传动机构上增加复杂性，同时降低对电机、电机变阻器的需求，即提高性能，降低成本。
电机由三部分组成：定子、转子、壳体，电机技术的关键点在定子、转子。
转子即新能源汽车的主驱动电机，它承担了与新能源汽车运动相关的所有功能。
新能源汽车的电机有正转和反转，正转即为向前行驶，反转即为倒车。
新能源汽车在正转加速行驶过程中，电机为负扭矩，扭矩的精确意味着新能源汽车加速速度的快慢。
当扭矩产生误差时，需要电机来完成的新能源汽车加速，里程数则转变为需要消耗同等能量的电池来完成，而电池的成本相比电机较大，因此新能源汽车电机的效率和性能至关重要。
目前汽车专用点击驱动系主要有三类：直流点击驱动系、永磁同步电机驱动系、交流感应点击驱动系。
直流电机
感应电机
永磁电机
逆变器是把直流电转变成交流电的设备，若一台电动汽车的逆变器能支持较高电压，则相应的电压充电流较大，功率较大，这意味着同样电流进行充电，充电功率可以等比例放大，即充电时间会缩短。
若提高逆变器的支持电压，则相应的充电时逆变器产生的热量会变多，那么就需要解决逆变器中IGBT模块的散热问题，这是提高充电效率的关键问题，目前日本丰田对此研究较深入，例如其加硅碳技术的应用。
三、电控
新能源汽车电机、电控系统作为传统发动机(变速箱)功能的替代，其性能直接决定了电动汽车的爬坡、加速、最高速度等主要性能指标。
同时，电控系统面临的工况相对复杂：需要能够频繁起停、加减速，低速/爬坡时要求高转矩，高速行驶时要求低转矩，具有大变速范围；混合动力车还需要处理电机启动、电机发电、制动能量回馈等特殊功能。
电控方面，对于一般的主机厂来说，真正掌握的只有整车控制器，新能源汽车整车控制器与传统汽车的整车控制器差别并不是很大，它的成熟度也比较高。
此外，电机的能耗直接决定了固定电池容量情况下的续航里程。
因此，电动汽车驱动系统在负载要求、技术性能和工作环境上有特殊要求：
1，驱动电机要有更高的能量密度，实现轻量化、低成本，适应有限的车内空间，同时要具有能量回馈能力，降低整车能耗；
2，驱动电机同时具备高速宽调速和低速大扭矩，以提供高启动速度、爬坡性能和高速加速性能；
3，电控系统要有高控制精度、高动态响应速率，并同时提供高安全性和可靠性。
电机电控系统作为新能源汽车产业链的重要一环，其技术、制造水平直接影响整车的性能和成本。
目前，国内在电机、电控领域的自主化程度仍远落后于电池，部分电机电控核心组件如IGBT 芯片等仍不具备完全自主生产能力，具备系统完整知识产权的整车企业和零部件企业仍是少数。
通过上面分析可以看出，绝大部分自主品牌仅掌握了整车控制器与三电集成技术，对三电零部件技术却仍是处于没有进门的阶段，毕竟不是一个领域，技术不是一蹴而就的。
而合资品牌方面，没有电芯是它们唯一的软肋，但是通过自己设计电池组与电池管理系统，进而掌握动力电池技术弥补了这个缺陷。
技术这种东西是需要积累的。
在2020年前补贴逐步下降甚至之后退出，对于主机厂来说，最重要的工作是如何降低动力电池的成本，也是技术与市场博弈的关键阶段，如果技术受制于人，降成本将难于上青天。
