HM4V视频光端机使用说明V1.2北京蛙视通信技术有限责任公司Vorx Telecommunications Co., Ltd目录1. 概述 (3)2. 接口、指示灯说明 (3)2.1 前面板 (3)2.2 后面板 (8)3. 技术参数 (9)4. 附录: (11)4.1 数据/音频模块更换说明 (11)4.2 数据/音频模块配置说明 (12)1.概述HM4V数字非压缩视频光端机,使用一芯光纤,可同时传输4路单向视频(数字非压缩)、1路开关量报警输入输出以及多路双向异步数据或双向音频。

其中,数据、音频的数量和类型可根据实际需求选配相应模块。

HM4V数字非压缩视频光端机分为视频发送(远端/前端)设备及视频接收(局端/中心)设备,应用时成对使用。

HM4V光端机可选择的工作模式见下表:2. 接口、指示灯说明2.1 前面板前面板示意图表2-1指示灯说明表2-2接口说明注:音频输入连接话筒时,需采用有源话筒。

表2-3 开关量输入模式选择及说明表2-4 数据、音频接口模式选择跳线表说明:在选择不同的数据、音频接口模式时,除了需要安装相应的数据、音频模块外(见附录),还需要按照上表选择相应的跳线方式。

表中的“ON”表示安装短路跳线端子,“OFF”表示不安装短路跳线端子。

2.2 后面板后面板示意图“DC12V”为光端机的供电输入端,工作电压为直流12V,在后面板上提供了2种连接器作为“DC12V”电源输入接口,应用时根据实际需求,选用其中之一即可。

3. 技术参数光接口电源参数4. 附录:4.1数据语音模块更换说明:需在光端机内部更换,打开壳后在PCB板上更换。

4.2数据语音模块配置说明:下表是在不同接口模式时,需要安装的模块类型和模块位置,以及模块所对应的外部端口。

需要注意,注1:“〇”表示可以选择的接口。

注2:模块1可以选择所有格式的数据模块,模块2只能选择M-485模块,模块3和模块4可以选择RS232、RS422、RS485三种数据模块和音频模块。

光端机说明书

光端机说明书

4E1PDH 光端机说明书(使用前请先阅读本说明书)目录1.设备简介 (3)2.主要功能与特点 (3)3.参数及技术指标 (3)3.1光接口 (4)3.2E1接口 (4)3.3RS232接口 (4)3.4公务电话 (4)3.5电源 (4)3.6工作环境 (4)3.7外形尺寸和重量 (5)4.设备组成 (5)4.1前面板 (5)4.1.1前面板指示灯说明 (5)4.4.11.2告警控制开关说明(SW1) (6)4.1.3环回控制开关说明(SW2) (7)4.1.4公务电话 (8)4.1.5呼叫 (8)4.2后面板 (8)4.2.1E1接口 (9)4.2.2光接口 (9)4.2.3RS232接口 (9)4E1PDH Use Use’’s Reference Manual Page 31设备简介4E1PDH 光端机以大规模可编程逻辑器件为核心部分,采用特有的减小抖动专利技术、数字锁相和时钟提取技术、抗干扰的2M 接口技术,特别适合可靠性要求高,辅助功能要求齐全的场合。

如:移动、联通、电信、电力、公安、军队、公路、航空等专用通讯网。

硬件部分采用了大规模FPGA ,集编码、解码、信息插入、告警切换于一体,使电路变得简单,从而提高了整机的可靠性。

2主要功能与特点✧提供4个E1(2.048Mbps)的传输容量,提供非平衡口BNC 接口✧提供4路E1业务口,全数字时钟恢复和平滑锁相技术✧提供RS232网管接口,支持统一网管;✧双电源供电,互为热备份,可选AC220V ,DC 48V 等✧提供完善的本端/对端告警监控,三色灯指示✧支持本端/远端E1支路环回✧提供一路公务电话提供透明RS232数据通道,速率为300-19.2Kbit/s 自适应3参数及技术指标3.1光接口✧波长:1310nm/1550nm (标准机型)✧发光功率:≥-12dBm✧接收灵敏度:≤-37dBm(BER ≤10-11)✧接口方式:FC4E1PDH Use Use’’s Reference Manual Page 43.2E1接口✧设备有4路E1接口,符合G.703建议✧速率:2048Kbps ±50ppm ✧码型:HDB3✧阻抗:75Ω(非平衡)或120Ω(平衡)✧抖动:符合G.742G.823建议✧输入口允许衰减:0~6dB ✧E1接头:BNC3.3RS232接口4E1PDH 光端机提供2路RS232接口,接口定义如下:✧1路RS232供网管系统使用,速率为9600bit/s,DCE 方式✧1路RS232供用户使用,速率为300--19.2Kbit/s 自适应,DCE 方式2路RS232共用一个DB9接头3.4公务电话✧四线手柄话机(RJ11接口)✧不占用E1通道3.5电源✧设备可采用双电源供电,互为热备份,✧AC 220V :220V 交流输入✧DC 48V :48V 直流输入✧整机功耗<10W3.6工作环境✧工作温度:0~45℃✧相对湿度:≤95%(25℃时)4E1PDH Use Use’’s Reference Manual Page 5✧大气压力:70~106Kpa3.7外形尺寸和重量✧外形尺寸:438mm (宽)×150mm (深)×44mm (高)✧重量:2.0公斤4设备组成4.1前面板4E1PDH 光端机具有完备的工作状态指示及告警指示,并具有声音报警功能,系统包含2个6位DIP 开关用于告警控制和环回操作。

光端机使用说明

光端机使用说明

光端机(NetRing600)在小区短信中的使用说明前言:光端机在小区短信系统中的主要作用是将移动网络中MSC与BSC之间用光传输方式进行传输的A接口信令进行采集(不影响移动现网运行)并将采集到的A接口信令转换成普通的2M输出。

据此下面进行此设备的使用说明。

1、设备简介1.1 NetRing600硬件系统:NetRing600的整机结构按照19英寸标准进行设计,整机高度仅为1U(44.45mm)。

1.2 NetRing600板位说明:图中PWR-A为主用电源板位,PWR-B为备用电源板位,IU1为系统板位,IU2为扩展板位。

1.2.1 IU1系统板位的面板接口和指示灯如下图所示:面板上各种标识的说明如下表所示:IU2系统板位的面板接口和指示灯如下图所示:面板上各种标识的说明如下表所示:由于小区短信在整个系统中只是复接A接口信令,所以在实际应用中只用RX接口,TX接口空闲。

外部接口说明:BV35T02 使用DB68 高密度接插件,其面板接口如下图所示:1.2.2 电源板NetRing600支持-48V DC和220V AC。

对于–48V DC 电源,电源板允许的输入电压范围是-36V~-72V;对于220V AC 电源,电源板允许的输入电压范围是176V~264V;–48V电源板备份状态下的面板示意图220V AC 电源板的面板示意图1.3设备典型配置类型1:类型2:2、光端机在小区短信中原理应用下图为光端机在小区短信中的物理使用示意图。

在图中小区短信从移动现网的传输A接口信令的光纤中用分光器(95:5)将A接口信令从现行网络中以光的形式复接出来。

复接出的光进入光端机后进行“光转电”转换,从而输出带A接口信令的电传输的普通两兆。

3、光端机配置光端机软件配置程序为绿色软件,无须安装。

在win2000或者win2003系统下可以对光端机进行配置。

配置时硬件环境:设备安装并加电完成;复接A接口信令的光纤接入RX后IU1和IU2的ALM(红色)灯灭和OUT(绿色)灯亮,此状态显示复接传输A接口信令的光纤成功;用交叉网线将光端机的10BASE-T接口和笔记本的网口连接。

HDMI芯光端机使用说明

HDMI芯光端机使用说明

HDMI光端机使用说明书Ver:2.0上海禾鸟电子科技有限公司一、产品名称:HDMI光端机二、产品型号:HN-HDMI-T-4/R-4HDMI光发送器HDMI光接收器三、产品简介:多媒体应用系统中,往往需要把HDMI数字音视频信号源远距离传输。

但使用普通的HDMI电缆长距离传输时,总会出现输出信号差,容易受干扰,显示出来的图像会出现模糊、拖尾、分色等现象。

同时传输距离短,不能满足多媒体信息发布等场合长距离传输的要求,使用HDMI-T4/R4光端机传输HDMI信号,完全解决了此类问题,传输距离1米-20公里。

同时,光端机传输具有衰减小、频带宽、抗干扰情强、安全性能高、体积小、重量轻等优点,所以在长距离传输和特殊环境等方面具有无法比拟优势。

此外,HN-HDMI-T/R采用HDMI接口,只靠一条HDMI电缆接HDTV,就能同时欣赏到1080P清晰细腻的画面,以及高达192K采样率,8声道的高保真影院音响。

HDMI设备在多媒体系统中应用,即节省施工成本及走线的复杂性,又能保证高品质的目标为可能。

HN-HDMI-T4是光发送器,HN-HDMI- R4是光接收器,二个设备配合使用,可实现经HN-HDMI-T4光送器把HDMI音视频信号经光缆长距离发送给HN-HDMI- R4光接收器,同时输出二路HDMI音视频信号,在不经过对信号进行任何压缩处理后,高保真输出“原装”的音视频信号。

四、产品应用:地铁站台内高清视频多媒体信息发布系统列车站台内高清视频多媒体信息发布系统军事演习高清视频信号的远距离传输安防监控高清视频信号的远距离传输大型演出中高清视频信号传输各种高清视频的应该场合。

HN-HDMI-T4/R4光端机完全兼容DVI接口信号。

采用HDMI转DVI电缆或转接头,就能实现DVI信号的传输。

五、使用方法:1、EDID学习功能:1.1 EDID介绍一个HDMI系统包括HDMI源端设备(带HDMI接口的显卡、高清播放机等)和HDMI接收端设备(显示设备,分配设备,传输设备等)两部分组成,DDC(DisplayDataChannel)通道用于HDMI源端和接收端之间交换一些配置信息。

PDH光端机使用说明

PDH光端机使用说明

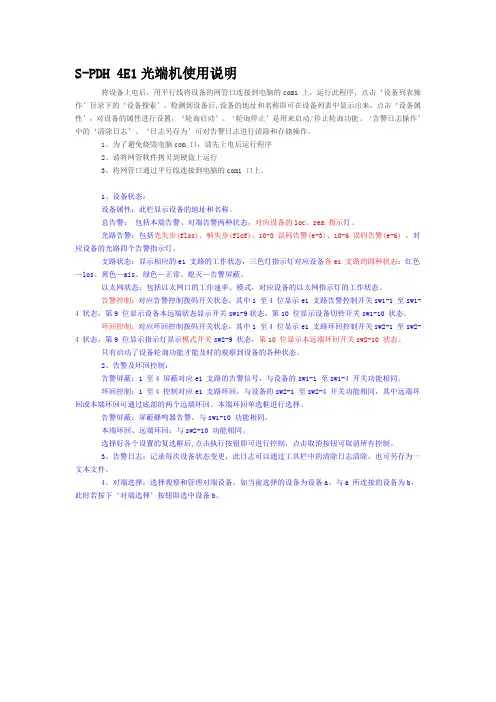

S-PDH 4E1光端机使用说明将设备上电后,用平行线将设备的网管口连接到电脑的com1 上,运行此程序,点击‘设备列表操作’目录下的‘设备搜索’,检测到设备后,设备的地址和名称即可在设备列表中显示出来,点击‘设备属性’,对设备的属性进行设置,‘轮询启动’、‘轮询停止’是用来启动/停止轮询功能。

‘告警日志操作’中的‘清除日志’、‘日志另存为’可对告警日志进行清除和存储操作。

1、为了避免烧毁电脑com 口,请先上电后运行程序2、请将网管软件拷贝到硬盘上运行3、将网管口通过平行线连接到电脑的com1 口上。

1、设备状态:设备属性:此栏显示设备的地址和名称。

总告警:包括本端告警、对端告警两种状态,对应设备的loc、rem 指示灯。

光路告警:包括光失步(flos)、帧失步(flof)、10-3 误码告警(e-3)、10-6 误码告警(e-6),对应设备的光路四个告警指示灯。

支路状态:显示相应的e1 支路的工作状态,三色灯指示灯对应设备各e1 支路的四种状态:红色—los、黄色—ais、绿色—正常、熄灭—告警屏蔽。

以太网状态:包括以太网口的工作速率、模式,对应设备的以太网指示灯的工作状态。

告警控制:对应告警控制拨码开关状态,其中1 至4 位显示e1 支路告警控制开关sw1-1 至sw1-4 状态,第9 位显示设备本远端状态显示开关sw1-9状态,第10 位显示设备切铃开关sw1-10 状态。

环回控制:对应环回控制拨码开关状态,其中1 至4 位显示e1 支路环回控制开关sw2-1 至sw2-4 状态,第9 位显示指示灯显示模式开关sw2-9 状态,第10 位显示本远端环回开关sw2-10 状态。

只有启动了设备轮询功能才能及时的观察到设备的各种状态。

2、告警及环回控制:告警屏蔽:1 至4 屏蔽对应e1 支路的告警信号,与设备的sw1-1 至sw1-4 开关功能相同。

环回控制:1 至4 控制对应e1 支路环回,与设备的sw2-1 至sw2-4 开关功能相同,其中远端环回或本端环回可通过底部的两个远端环回、本端环回单选框进行选择。
