某自来水厂设计说明书
1万吨自来水厂详细设计说明书
扬州大学环境科学与工程学院毕业设计专业给水排水工程班级0403学生姓名周良明完成日期2008年6月11 日指导教师乔庆云评阅人何莲扬州大学毕业设计摘要本设计为江苏省苏州市浦庄镇二期扩建工程设计。
该工程水量目标,预计水厂的总规模为1*104m3/d。
整个工程包括三大部分:取水工程、输配水工程和净水工程。
取水工程主要的设计内容为地表取水位置的选择、取水型式的确定及取水泵站的设计。
净水工程的主要设计内容为净水厂的设计计算。
包括水处理工艺流程的确定、处理构筑物的设计计算以及水厂的平面和高程布置。
通过技术和经济比较,确定净水厂的工艺流程选用方案一:方案一:太湖水网格絮凝斜管沉淀池无阀滤池无阀滤池清水池关键词:取水工程;输配水工程;净水工程;网格絮凝池;斜管沉淀池;无阀滤池;AbstractThe design is water supply project for the water plant of PuZhuang town of SuZhou City in Jiangsu Province. The total volume of this project is 10 thousand cubic meters.The whole project consists of three parts which is water diversion project, water transport and allocation project and water treatment project.The surface water diversion project consists of the selection of water source location, the form of water diversion and the design of pump station.The water clarification project is the major part in this paper. It consists of the choice of the water plant location, processes selection, water treatment constructions design, plant layout and architectural design. This paper also demonstrates the detail of process of design for each construction or apparatus in the water treatment plant. It is divided into two parts: water treatment plant designing and water proportioning plant designing. According to the surveying about quality of raw water, the raw water can be transmitted to the user only through simple disinfection (add chlorine).Two sets of program have been compared both technologically and economically. And the first program is preferred. The whole process is as follows: raw water→ pipe-shaped mixing apparatus →mechanical stirring clarifier → water treatment project→ flocculenttank→ non-valve filter →clear well→ high-service pumping station→ municipal pipe network.Keywords: water diversion projects; water transport and allocation projects; water treatment project;flocculent tank;slanting canal preciplitank; non-valve filter目录绪论 (1)1 概况 (6)1.1 设计任务 (6)1.2 设计原则 (6)1.3 设计原始资料 (6)2 供水方案设计 (8)2.1水源选择 (8)2.2取水点及取水构筑物型式确定 (8)2.3厂址选择 (9)2.4水厂工艺流程确定 (9)2.5水处理构筑物型式选择确定 (14)2.6净水厂总体布置 (16)3 供水方案设计 (20)3.1给水处理厂用水量设计 (20)3.2投药系统 (20)3.3加氯系统 (21)3.4网格絮凝池设计 (22)3.5斜管沉淀池设计 (27)3.6半敞开式无阀滤池 (32)3.7清水池 (38)3.8取水工程设计 (40)3.9二级泵房 (43)3.10系统高程设计 (46)3.11平面布置 (48)致谢 (49)参考文献 (50)附录 (51)绪论一、课题的意义及目的:通过毕业设计,熟悉并掌握给水工程的设计内容、设计原理、方法和步骤,学会根据设计原始资料正确地选定设计方案,正确计算, 具备设计中、小城镇水厂的初步能力。
某镇供水厂水厂部分设计说明
第一章设计说明书 (2)1.1.1主要设计资料 (2)1.1.3城市概况 (4)1.1.5城市供水规划 (6)1.2.1总体设计 (7)1.2.3配水管网 (20)1.2.5结构设计 (22)1.2.7供电设计 (23)1.2.9机械设计 (26)1.3劳动保护与安全 (29)1.3.2建设场地自然条件存在的危害因素 (30)1.3.4运行阶段中的职业危险、危害因素分析 (30)1.3.6劳动安全卫生机构 (31)1.4消防 (32)1.4.2消防设计依据及设计原则 (32)1.5节能 (33)1.5.2节水 (34)1.5.4建筑物隔热措施 (34)1.6.1管理机构及人员编制 (34)1.6.3单位水量的投资指标 (36)1.7下阶段的设计要求 (36)1.7.2施工图设计需要的资料及勘测要求 (36)第一章设计说明书1.1概述1.1.1主要设计资料1.设计委托书依据莆田市某镇政府签定的设计委托合同。
2.根据上级主管部门批准的《某镇农村饮用水安全项目可行性研究报告》及《莆田市城市供水系统二期扩建工程可行性研究报告》3.湄洲湾北岸引水工程设计资料4.工程地质勘测报告5.采用的主要规范及标准(1)室外给水设计规范(GB50013-2006)(2)室外排水设计规范(GB50014-2006)(3)建筑给水排水设计规范(GB50015-2003)(4)生活饮用水卫生标准(GB5749-85)(5)地表水环境质量标准(GB3838-2002)(6)生活饮用水水源水质标准(CJ3020-93)(7)给水排水设计基本术语标准(GBJ125-89)(8)城镇给水厂附属建筑和附属设备设计标准(CJJ41-91)(9)建筑设计防火规范(GB50016)(10)城市给水工程规划规范(GB50282-98)(11)给水排水工程结构设计规范(GB50069-2002)(12)建筑结构荷载规范(GB50009-2001)(13)混凝土结构设计规范(GB50010-2002)(14)建筑地基基础设计规范(GB50007-2002)(15)建筑抗震设计规范(GB50011-2002)(16)砌体结构设计规范(GB50003-2001)(17)屋面工程质量验收规范(GB50207-2002)(18)市政工程勘察规范(CJJ56-94)(19)岩土工程勘察规范(GB50021-2001)(20)软土地区工程地质勘察标准(JGJ83-91)(21)建筑结构设计术语和符号标准(GB/T50083-97)(22)构筑物抗震设计规范(GB50191-93)(23)建筑抗震设防分类标准(GB50223-95)(24)混凝土水池软弱地基处理设计规范(CECS86-96)(25)建筑桩基技术规范(JGJ94-94)(26)建筑地面设计规范(GB50037-96)(27)工业建筑防腐蚀设计规范(GB50046-95)(28)建筑钢结构焊接技术规程(JGJ81-2002)(29)给水排水工程钢筋混凝土水池结构设计规程(CECS138:2002)(30)办公建筑设计规范(JGJ67-89)(31)3~110kv高压配电装置设计规范(GB50060-92)(32)工业企业照明设计标准(GB50034-92)(33)电力装置的电测量仪表装置设计规范(GBJ63-90)(34)电力装置的继电保护和自动装置设计规范(GB50062-92)(35)通用用电设备配电设计规范(GB50055-93)(36)供配电系统设计规范(GB50052-95)(37)工业与民用电力装置的过电压保护设计规范(GBJ64-83)(38)10kv及以下变电所设计规范(GB50053-94)(39)建筑物防雷设计规范(GB50057-94)(40)工业与民用电力装置的接地设计规范(GBJ65-83)(41)《村镇供水工程技术规范》(SL310-2004)(42)建设项目(工程)劳动安全卫生监察规定(劳动部1996年第3号令)1.1.2主要设计资料⑴《某镇农村饮水安全项目可行性研究报告》-----莆田市工程咨询中心2007年2月编制⑵《莆田市城市供水系统二期扩建工程可行性研究报告》-----莆田市政府投资项目评审中心2006年8月编制⑶《地形图》1:10000 、1:1000以及1:500现状地形图⑷水源水质检验报告⑸业主提供的其他有关材料1.1.3城市概况⑴城市区域现状及总体规划①经济社会概况某镇现辖14个村委会,一个社区居委会,总人口59483人。
自来水厂设计说明书

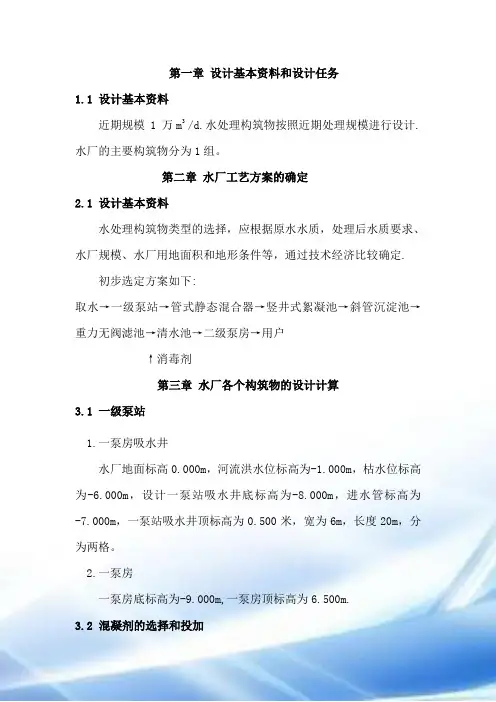

第一章设计基本资料和设计任务1.1 设计基本资料近期规模1万m3 /d.水处理构筑物按照近期处理规模进行设计.水厂的主要构筑物分为1组。
第二章水厂工艺方案的确定2.1 设计基本资料水处理构筑物类型的选择,应根据原水水质,处理后水质要求、水厂规模、水厂用地面积和地形条件等,通过技术经济比较确定.初步选定方案如下:取水→一级泵站→管式静态混合器→竖井式絮凝池→斜管沉淀池→重力无阀滤池→清水池→二级泵房→用户↑消毒剂第三章水厂各个构筑物的设计计算3.1 一级泵站1.一泵房吸水井水厂地面标高0.000m,河流洪水位标高为-1.000m,枯水位标高为-6.000m,设计一泵站吸水井底标高为-8.000m,进水管标高为-7.000m,一泵站吸水井顶标高为0.500米,宽为6m,长度20m,分为两格。
2.一泵房一泵房底标高为-9.000m,一泵房顶标高为6.500m.3.2 混凝剂的选择和投加设计原则:溶液池的底坡不小于0.02,池底应有直径不小于100mm的排渣管。
池壁需设超高,防止搅拌溶液时溢出。
设计药剂溶解池时,为便于投置药剂,溶解池的设计高度一般以在地平面以上或半地下为宜,池顶宜高出地面1.0m左右,以减轻劳动强度,改善操作条件。
溶解池一般采用钢筋混凝土池体来防腐。
已知条件:水厂构筑物设计流量Q=10000m3/d根据原水水质及水温,参考有关水厂的运行经验,选精致硫酸铝为混凝剂。
最大投加量为30mg/L,精致硫酸铝投加浓度为10%。
采用计量投药泵投加。
计算过程:1.溶液池容积W1W1=uQ/(417bn)式中:u—混凝剂(精致硫酸铝)的最大投加量,30mg/L;Q—处理的水量,416.67m3/h;b—溶液浓度(按商品固体重量计),10%;n—每日调制次数,2次。
所以: W1=30×416.67/(417×10×2)= 1.5 m3溶液池容积为2 m3 ,有效容积为1.5 m3,有效高度为1m,超高为0.3m,溶液池的形状采用矩形,长×宽×高=1.5×1.0×1.3m.置于室内地面上,池底坡度采用0.03.溶液池旁有宽度为1.5m工作台,以便操作管理,底部设放空管。
自来水厂设计说明书
摘要xx市新东区给水工程,是为了满足该区近期和远期用水量增长的需要而新建的。
该工程分为两期工程,最终的供水设计规模为30万m3/d,整个工程包括取水工程,净水工程和输配水工程三部分。
其工艺流程如下:水源取水口自流管管道混合器絮凝池沉淀池 V型滤池清水池送水泵房配水管网用户同时,本设计课题还包括:水厂占地面积,人员配备,厂内建筑物布置和管线定位等。
整个工艺流程中主要构筑物的设计时间为多通道折板絮凝池:13min平流沉淀池:1.5hv型滤池的滤速为12v/min目录Abstract摘要第一章概述第一节设计依据及资料第二节设计规模及范围第二章设计原始资料第一节自然条件第二节城市概况第三节城市用水资料第三章给水工程设计第一节用水计量第二节给水水源第三节给水系统和给水方案比较第四节输水管与给水管网第五节取水构筑物第六节净水厂第七节二级泵站和清水池第八节加氯加药间第九节辅助建筑物第十节水厂平面布置第四章.投资估算第一节.工程概况第二节.估算依据第三节.估算方法第一章概述第一节设计依据及资料设计主要依据及资料如下:1xx市供水现状及存在问题2敖江水源水质分析表3给水排水设计手册(一)4给水排水设计手册(三)5给水排水设计手册(十)6给水排水设计手册(十一)7给水排水工程概预算与经济评价手册8给水排水快速设计手册(一)9给水排水快速设计手册(四)第二节设计规模及范围设计规模:30万立方米/天设计范围:xx市新东区第二章设计原始资料第一节自然条件2.1.1地形、地质xx市地处xx江下游xx盆地,盆地总面积约200Km2,四周有鼓山、旗山、五虎山莲花峰等群山环抱。
地貌类型以平原为主,地势由西北向东南倾斜,市中心散落有乌山、于山和屏山等小山,南台岛上有仓山、盖山和城门山。
市区高程一般为5~15m(黄海高程系),xx江横贯市区,由于地势较低,易受洪涝灾害,需沿江、河筑堤。
市区主要有两类地质:一是靠山的丘陵地区,主要在于于山、乌山、屏山一带以及市区四周群山余脉高地和仓山区丘陵地带,容许承载力约0.25Mpa;二是淤积、冲积地区为高压缩性土,范围较广,淤泥埋藏浅,容积承载力为0.05~0.08MPa,地下水位高,一般在地面下0.5~2.0m。
水厂毕业设计说明书
```目录摘要.....................................................4 1前言................................................... 5 2概述................................................... 5 2.1 设计依据.............................................5 2.2 设计原则.............................................6 2.3 城市概况.............................................6 2.4 气象资料.............................................62.5 水文资料.............................................73 总体设计...............................................7 3.1 水厂规模..............................................7 3.2 厂址确定..............................................9 3.3 原水水质和出水水质...................................103.4 工艺流程.............................................104 取水构筑物设计计算.....................................10 4.1 进水间设计计算.......................................114.2 取水泵房设计计算.....................................135 混凝工艺设计计算......................................14 5.1 混凝投配设备设计计算.................................155.2 混合设备设计计算.....................................186 絮凝池设计计算.........................................20 6.1 设计参数.............................................21 6.2 栅条絮凝池计算.......................................226.3 水力校核.............................................267 沉淀池设计计算.........................................27```7.1 设计参数.............................................27 7.2 沉淀池计算..........................................27 7.3 水力校核.............................................29 7.4集水系统.............................................297.5排泥.............................................318 滤池设计计算...........................................31 8.1 设计参数.............................................31 8.2 滤池计算.............................................32 8.3 冲洗排水槽...........................................32 8.4 排水渠...............................................33 8.5 集水渠...............................................33 8.6 配水系统.............................................338.7 冲洗水箱.............................................359 消毒...................................................37 9.1 加药量...............................................379.2 加氯间布置...........................................3710 清水池设计计算........................................3811 二级泵房设计计算......................................38 11.1设计流量............................................38 11.2 扬程................................................39 11.3 水泵选型及附属设备选择..............................3911.4 泵房布置............................................4012 辅助建筑物设计........................................4013 水厂平面布置..........................................40 13.1水厂平面布置主要内容................................40```13.2水厂平面布置的要求..................................4113.3水厂具体布置........................................4114 水厂高程布置..........................................4115 结论..................................................43总结与体会...............................................43谢辞.....................................................43参考文献.................................................44```摘 要本设计是对射洪县自来水厂进行工艺设计。
给水厂毕业设计说明书

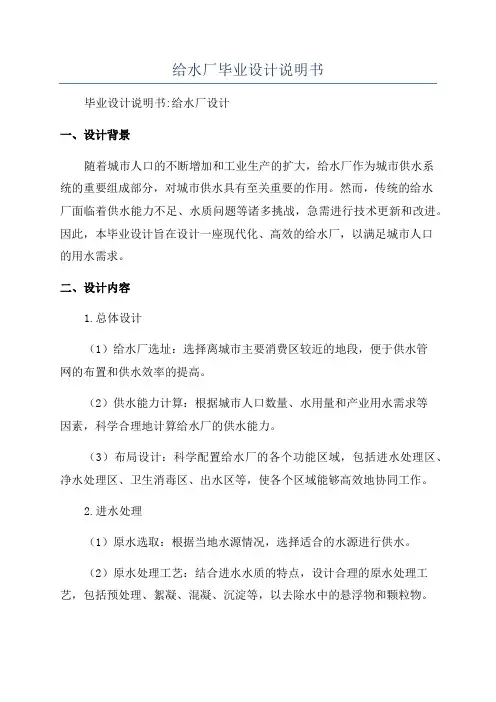

给水厂毕业设计说明书毕业设计说明书:给水厂设计一、设计背景随着城市人口的不断增加和工业生产的扩大,给水厂作为城市供水系统的重要组成部分,对城市供水具有至关重要的作用。
然而,传统的给水厂面临着供水能力不足、水质问题等诸多挑战,急需进行技术更新和改进。
因此,本毕业设计旨在设计一座现代化、高效的给水厂,以满足城市人口的用水需求。
二、设计内容1.总体设计(1)给水厂选址:选择离城市主要消费区较近的地段,便于供水管网的布置和供水效率的提高。
(2)供水能力计算:根据城市人口数量、水用量和产业用水需求等因素,科学合理地计算给水厂的供水能力。
(3)布局设计:科学配置给水厂的各个功能区域,包括进水处理区、净水处理区、卫生消毒区、出水区等,使各个区域能够高效地协同工作。
2.进水处理(1)原水选取:根据当地水源情况,选择适合的水源进行供水。
(2)原水处理工艺:结合进水水质的特点,设计合理的原水处理工艺,包括预处理、絮凝、混凝、沉淀等,以去除水中的悬浮物和颗粒物。
(3)给水厂自动化控制系统:引入先进的自动化技术,实现对原水处理过程的全面监测和控制。
3.净水处理(1)滤池设计:选择合适的滤料和滤程,对水中的有机物、细菌和病毒等进行有效过滤。
(2)消毒工艺:采用先进的消毒方式,对滤后水进行消毒,确保水质安全。
(3)水质在线监测:引入水质在线监测系统,对净水质量进行实时监控,确保水质达标。
4.卫生消毒(1)消毒剂选用:选择适宜的消毒剂,对供水系统进行消毒处理。
(2)消毒剂投加系统:设计合理的消毒剂投加系统,确保消毒剂准确投加。
(3)消毒设施定期维护:对消毒设施进行定期维护和检修,确保其正常运行。
5.出水区(1)出水泵站设计:根据给水厂设计的供水能力,设计合理的出水泵站,保证水压稳定。
(2)水质监测系统:引入水质在线监测系统,对出厂水质进行实时监控。
(3)备用设备设置:设置相应的备用设备,确保在设备故障或维护期间,能够正常供水。
水厂设计说明书(3篇)
第1篇一、项目背景随着我国经济的快速发展,城市化进程不断加快,对水资源的需求日益增长。
为了满足日益增长的城市用水需求,提高水厂的生产能力,确保供水安全,本水厂设计项目应运而生。
本项目位于XX市XX区,占地面积约XX亩,设计规模为XX万吨/日,旨在为周边居民提供安全、优质、高效的自来水。
二、设计依据1. 国家相关法律法规和政策2. 《城市给水工程规划规范》(GB 50282-2016)3. 《城市给水工程项目建设标准》(DBJ01/T-102-2007)4. 《城市给水工程水质标准》(GB 5749-2006)5. 《城市给水工程运行管理规范》(GB 51001-2014)6. 相关地方性法规和政策三、设计原则1. 安全可靠:确保水厂生产、运行过程中的安全,保障供水安全。
2. 高效节能:采用先进的技术和设备,降低能耗,提高水厂运行效率。
3. 环保节能:遵循可持续发展原则,降低水厂对环境的影响。
4. 经济合理:在满足功能需求的前提下,合理控制工程造价。
5. 易于管理:设计合理,便于水厂运行、维护和管理。
四、设计范围1. 水源取水工程:包括取水泵房、取水管道、水质监测系统等。
2. 水处理工程:包括预处理、常规处理、深度处理等环节。
3. 水厂构筑物:包括清水池、反应池、沉淀池、滤池、消毒间等。
4. 辅助设施:包括变配电室、化验室、维修间、仓库等。
5. 输配水工程:包括输水管道、配水管网、加压站等。
五、设计内容1. 水源取水工程(1)取水泵房:设计采用双曲线倒锥形泵房,泵房尺寸为XX×XX×XX米,有效容积为XX立方米。
(2)取水管道:采用钢管,直径为XX米,长度为XX米。
(3)水质监测系统:设置在线水质监测系统,实时监测水源水质,确保供水水质符合国家标准。
2. 水处理工程(1)预处理:采用絮凝沉淀工艺,去除水中的悬浮物、胶体等杂质。
(2)常规处理:采用混凝、沉淀、过滤、消毒等工艺,确保水质达到国家饮用水标准。
某给水厂毕业设计毕业设计说明书
目录一、设计任务书 (1)二、设计说明书 (4)三、设计计算书 (9)1、取水工程 (9)2、净水厂工程 (18)3、水厂的高程计算 (23)4、工程总概算 (26)4.1 水厂土建费用 (26)4.1.1 工程直接费用 (26)4.1.2 间接费 (26)4.1.3 利润 (26)4.1.4 税金 (26)4.2 设备及安装费用 (27)5、运行费用 (27)四、总结 (28)五、致谢 (8)六、参考目录 (28)毕业设计任务书(水厂)一、毕业设计目的毕业设计是教学的重要环节,它能全面的反映学生对知识的掌握及运用能力。
通过毕业设计,帮助学生进一步理解所学的理论知识,锻炼其计算、制图、写作及语言表达能力,培养其独立思考,勤学好问的能力,使学生得到工程师素质的基本训练。
二、设计任务课题:某市20万吨/日水厂扩大初步设计1、设计结束时,学生应交如下成果2、厂区总平面布置图1张;(1)高程布置图1张;(2)主要构筑物工艺图3张A、二级泵站构造图;B、V型滤池构造图;C、平流式深沉池(3)设计任务书1份(4)设计说明书1份(5)设计计算书1份注意:所绘制的图纸中,至少有一份是计算机绘制。
三、设计要求1、出水水质符合《生活饮用水卫生标准》。
2、充分发挥独立思考和独立工作能力,做到设计规范,没有原则性错误,计算正确,图纸表达良好,说明书内容要,论证充分,字迹端正。
3、设计应从技术,经济两方面考虑,注意新技术的应用,使设计具有投资省、管理方便等特点。
4、按时完成设计任务。
四、设计原始资料及参考书目1、水源情况长江水源,水文资料如下:沿江防洪堤坝顶标高28.6m(吴淞高程);历年最高水位26.42m(吴淞高程);历年最低水位8.68(吴淞高程);历年最高水温32ºC;历年最低水温17.8ºC;历年最大流量73320㎡/s;历年最小流量2467㎡/s;历年平均流量2292㎡/s;最大流速3m/s;最高浊度3400度;平均浊度:冬50-100度;夏1000-1300度。
给水厂设计说明书
目录第一章原始资料 (3)第二章工艺流程确定和选择 (5)2.1原水水质情况 (5)2.2出厂水水质要求 (5)2.3工艺流程确定设计水量 (4)第三章设计水量 (6)第四章混合设备计算 (6)4.1混凝剂配制和投加 (6)4.2投药系统 (7)4.3加药间及储液池 (8)4.4混合设备 (9)第五章絮凝池的设计计算 (11)5.1絮凝池的选择 (11)5.2设计水量计算 (11)5.3平面布置 (11)5.4过水孔洞和网格设置 (12)5.5水头损失计算 (13)5.6校核 (15)第六章沉淀池的设计计算 (17)6.1沉淀池的选择 (17)6.2沉淀池的设计计算 (18)6.3水力条件校核 (19)6.4进水系统 (19)6.5出水系统 (20)6.6排泥设备的选择与计算 (20)第七章过滤设计计算 (22)7.1平面布置 (22)7.2设计水量 (22)7.3设计参数 (22)7.4滤池高度 (23)7.5配水系统 (24)7.6排水系统 (26)7.7滤池各种灌渠计算 (27)7.8冲洗水箱 (28)第八章清水池设计 (30)8.1容积计算 (30)8.2清水池平面尺寸 (30)8.3管道系统 (30)8.4清水池布置 (30)第九章消毒 (32)9.1消毒剂和加氯点选择 (32)9.2加氯量的计算 (32)9.3加氯设备的选择 (32)9.4加氯间与滤库的布置 (33)第十章净水厂平面布置与工艺 (35)10.1净水厂的平面布置 (35)10.2净水厂的高程布置 (36)参考文献 (39)设计心得 (39)第一章原始资料城市自来水厂设计水量为20万 m3/d3、厂区所在地区为江西地区,厂区冰冻深度 o m,厂区地下水水位深度-5.5 m,主导风向西南。
4、设计成果(1)设计计算说明书一份,不少于10页(A4)。
(2)设计图纸二张:1:50~1:100水厂平面和工艺流程图,单体构筑物平、立、剖面图。
26000 m3d某自来水厂毕业设计说明书_secret
日处理水量26000 m3/d自耗水量取8%,为2080m3/d,Q=26000+2080=28080 m3/d=1170m3/h=0.325m3/s混凝沉淀过滤消毒1、溶液池根据原水水质及水温,参考有关净水厂的运行经验,选碱式氯化铝为混凝剂。
最大投加量u为51.4mg/L,最低 6.7mg/L,平均14.3mg/L。
碱式氯化铝投加浓度为15%。
采用计量泵湿式投加。
不需加助凝剂。
溶液浓度b=12%(5%---20%),一天调制次数n=2,溶液池调节容积为:W1=uQ/417bn=51.4*1170/(417*12*2)=6m3有效高度1.5m,超高0.5m,每格实际尺寸为2.2m*1.5m*2.0m,有效容积6 m3,溶液池设两个,一用一备,置于室内地面上,以便交替使用,保证连续投药2、溶解池容溶解池为溶液池容积的0.3(W2=(0.2~0.3)W1)倍,即W2=0.3W1=0.3*6=1.8 m3有效高度1.5m,超高0.3m,设计尺寸1.1m*1.1m*1.8m。
池底坡度采用2.5%。
12溶解池设两个,每个有效容积为2.0 m 3,每池Q ’=14040 m 3/d=585 m 3/h=0.1625 m 3/s溶解池搅拌设备采用中心固定式平浆板式搅拌机。
浆直径为500mm ,浆板深度1000mm 。
溶解池置于地下,池顶高出室内地面0.5m 。
溶解池和溶液池材料都采用钢筋混凝土,内壁衬以聚乙烯板。
3、设2台计量式隔膜计量泵(2用一备),单台投加量q=W 1/12=6/12=0.5m 3/h 。
采用2组管式静态混合器,水流速采用1.05m/s ,静态混合器设三节混合原件,即n=3,混合器距离絮凝池10m 。
静态混合器直径为D=(4Q/πV)0.5=((4*0.325)/ π*1.05)0.5=700mm水流过静态混合器的水头损失为h=0.1184NQ/D 4.4=0.1184*3*0.325/0.74.4=0.55m网格絮凝池Q=26000 +2080=28080 m 3/d=1170m 3/h=0.325m 3/s絮凝池设2个,每池设计流量Q=0.325/2=0.1625 m 3/s1、 絮凝池的有效容积 絮凝时间t=10min容积为:V=Q*t=0.1625*10*60=97.5m 3絮凝池的有效面积的为A=V/h=97.5/3.0=32.5m2水流经每格的竖井流速v1=0.12m/s ()由此得单格面积:f=Q/v1=0.1625/0.12=1.35 m2设计每格为正方形,边长采用 1.2m,因此每格面积为 1.44 m2,因此得分格数为:n=32.5/1.44=22.6 采用23格实际絮凝时间为t=1.2*1.2*3.0*23/0.1625=611.4s=10.2min絮凝池的平均水深h为3.0m,取超高取0.3m得池的总高度为:H=3.0+0.3=3.3m斜板沉淀池Q=26000+2080=28080 m3/d=1170m3/h=0.325m3/s设两座絮凝池设2个,每池设计流量Q=0.325/2=0.1625 m3/s34A=Q/=0.1625/0.75/0.0004=542=542/0.5=10845=0.1625/0.02/1.3=6.3mN=6.3/0.1=63 L=1084/63/1.5=11.5m6=0.1*1.732*0.02/0.0004=8.67m8.67m789普通快滤池(石英砂滤料)(1)滤池面积及尺寸滤池工作时间24h ,冲洗周期12h 。
自来水厂设计书
目录一、设计说明书 (3)1工艺流程的选择 (3)1.1原水水质 (3)1.2《生活饮用水标准》(GB 5749-2006) (3)1.3工艺要求 (3)1.4设计工艺流程与选择 (3)2构筑物形式的确定 (4)2.1构筑物总体布置形式 (4)2.2配水 (4)2.3絮凝剂的选择、投加及混合 (4)2.4絮凝池 (5)2.5沉淀 (5)2.6臭氧接触处理系统 (5)2.7活性炭滤池 (5)2.8消毒系统 (5)3水厂平面布置说明 (5)3.1常规因素 (5)3.2特殊因素 (6)3.3主要构筑物及管路尺寸 (6)3.4布置方式 (6)4水厂高程布置说明 (6)二、设计计算书 (7)1设计水量 (7)2配水井设计计算 (7)2.1设计规模 (7)2.2有效容积 (7)2.3配水井外形尺寸设计 (7)2.4进水管管径D1 (7)2.5出水溢流堰 (7)2.6配水管管径D2 (7)3混合加药设计计算 (7)3.1絮凝剂选择及投加量 (7)3.2投加系统设计计算 (7)3.3混合器设计计算 (8)4絮凝池设计计算 (8)4.1絮凝池有效体积 (8)4.2过水孔洞流速 (8)4.3内部水头损失计算 (9)4.4外形尺寸计算 (9)5沉淀池设计计算 (10)5.1沉淀池基本设计 (10)5.2清水墙面积A (10)5.3斜管长度 (10)5.4池子高度 (10)5.5复算管内雷诺数及沉淀时间 (10)6砂滤池设计计算 (10)6.1滤池基本设计、尺寸 (10)6.2滤池相关的高程设计计算 (10)6.3配水系统设计计算 (10)6.4洗砂排水槽 (11)6.5滤池的管渠计算 (11)7臭氧接触池设计计算 (12)7.1臭氧发生器气源、发生系统 (12)7.2臭氧接触池设计计算 (12)7.3对尾气处理装置的简单说明 (13)8活性炭滤池设计计算 (13)8.1主要设计参数 (13)8.2滤池面积及个数 (13)8.3炭滤池总高度 (13)8.4配水系统 (13)8.5炭滤池的冲洗与冲洗排水槽高度 (13)8.6支撑系统 (13)9消毒 (13)9.1加氯量计算 (13)9.2加氯系统 (13)10清水池设计计算 (13)11水厂高程设计计算 (13)12.水泵选择 (14)三、图纸 (14)1、水厂平面布置图 (14)2、水厂高程布置图 (14)3、沙滤池结构图 (14)四、参考文献 (14)1、参考书籍 (14)2、参考论文 (14)一、设计说明书1工艺流程的选择1.1原水水质原水呈现异色,存在着氨氮及耗氧量较高等问题。
某给水厂设计说明书
给水处理厂设计
第一部分 设计说明书
设计原始资料
设计水量
设计水厂总供水量:近期 4 万吨/天,远期 6 万吨/天。本设计中按近期设计。
给水水源 县城现状取水点为大岩洞取水站
水源水质资料
水资源:水资源总量不富,开发利用率低。全县多年平均水资源总量为亿立方米,
人均占有水量 836 立方米,其中地表水亿 m3,地下水亿 m3,过境水亿 m3。
.管式静态混合器 ........................................ 错误!未定义书签。 .往复式隔板絮凝反应池 .................................. 错误!未定义书签。
设计参数 ............................................. 错误!未定义书签。 设计计算 ............................................. 错误!未定义书签。 .上向流斜管沉淀池 ...................................... 错误!未定义书签。 设计参数 ............................................. 错误!未定义书签。 设计计算 ............................................. 错误!未定义书签。 .普通快滤池 ............................................ 错误!未定义书签。 设计参数 ............................................. 错误!未定义书签。 设计计算 ............................................. 错误!未定义书签。 .消毒 .................................................. 错误!未定义书签。 .清水池 ................................................ 错误!未定义书签。 设计参数 ............................................. 错误!未定义书签。 设计计算 ............................................. 错误!未定义书签。 .二泵房 ................................................ 错误!未定义书签。 配水井 ............................................... 错误!未定义书签。 泵房设计 ............................................. 错误!未定义书签。 .投药间 ................................................ 错误!未定义书签。 .加氯间 ................................................ 错误!未定义书签。 .冲洗废水回收池 ........................................ 错误!未定义书签。 .高程计算 .............................................. 错误!未定义书签。 清水池 ............................................... 错误!未定义书签。 普通快滤池—清水池 ................................... 错误!未定义书签。 普快滤池 ............................................. 错误!未定义书签。 沉淀池→普通快滤池 ................................... 错误!未定义书签。 往复式隔板絮凝池 ..................................... 错误!未定义书签。
给水厂毕业设计说明书
给水厂毕业设计说明书设计概述:该毕业设计主要目的是设计一个给水厂,以满足某一城市的供水需求。
设计的给水厂应包括取水、净化处理、储水、供水等设施,以确保水质安全和供水可靠性。
设计目标:1.满足城市的供水需求:设计的给水厂应能够满足城市的日常饮水、生活用水和工业用水等供水需求。
2.保证水质安全:设计的净化处理设施应能够有效去除水中的悬浮物、杂质、有机物和微生物等,确保供水水质符合国家标准。
3.提供可靠的供水:设计的储水设施应能够满足城市的峰值用水需求,以确保供水的可靠性和稳定性。
设计步骤:1.水源选择:根据城市的地理、气候和水资源情况,选择适合的水源,如河流、湖泊或地下水。
2.取水设施设计:根据所选水源的特点,设计合适的取水设施,包括取水泵站、取水管道和进水口等。
3.净化处理系统设计:设计适当的净化处理系统,包括颗粒物过滤、化学处理、混凝沉淀、酸碱调节和消毒等,以确保水质安全。
4.储水设施设计:根据城市的用水需求和峰值用水量,设计适当的储水设施,包括水库、水塔或水池等。
5.供水系统设计:设计满足城市供水需求的供水系统,包括供水管道、供水泵站和供水阀门等。
6.自动化控制系统设计:设计一个自动化控制系统,监测和控制整个供水过程,以提高运行效率和便利性。
设计考虑因素:1.水质要求:根据国家相关标准,确保供水水质符合安全饮用水标准。
2.水压要求:根据城市的用水需求和供水距离,确保供水压力满足工业和居民用水的需求。
3.供水可靠性:在设计储水设施时,考虑城市的日常用水量和峰值用水量,以保证供水的可靠性。
4.设备可行性:在选择设备时,考虑设备的可行性、耐久性和维护成本等因素。
5.可持续性:在设计过程中,考虑节能、环保和资源可持续利用的因素,确保给水厂的可持续运营。
设计成果:通过本毕业设计,将得到一个满足城市供水需求的给水厂设计方案,包括取水设施、净化处理系统、储水设施和供水系统等。
该设计方案将确保供水的可靠性和水质的安全,为城市的居民和工业提供安全、可靠的供水服务。
某自来水厂工艺设计说明
课程:给水课程设计某自来水厂工艺设计说明书组别:第四组组员:彪艳霞、沈晓慧、施谊琴、杨佳莉赵文洁、陈艳丹、倪晶晶、赵维诘钱嘉骋、张旭指导老师:***专业:环境工程学院:环境与建筑学院某自来水厂工艺设计说明书第一章概述1.1设计任务及要求《给水处理》是一门实践性很强的课程,是学生毕业后经常能用到的专业核心课程之一。
为了使学生更好地掌握其基本理论、熟悉和掌握给水厂(自来水厂)设计的原则、步骤与方法,独立完成相关工艺选择、主要构建筑物设计计算、设备选型,从而培养学生运用所学理论和技术知识,综合分析及解决实际工程设计问题的初步能力,使学生在设计计算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高,开展此课程设计。
本课程设计的重点在于:1. 给水处理厂处理工艺流程的选择与工艺设计;2. 给水处理常规构筑物如絮凝池、沉淀池、过滤池、清水池、二级泵房、加氯间等构建筑物的工艺计算;3. 合理优化布置处理厂的平面与高程。
1.2基本资料1.2.1水厂规模与基本情况水厂1:某市地处长江下游(东部地区),属亚热带季风气候,四季分明,日照充分,雨量充沛。
气候温和湿润,年平均气温15.7 ℃。
春(4月-5月)、秋(10月-11月)较短,冬(12月-次年3月)、夏(6月-9月)较长。
有春雨、梅雨、秋雨三个雨期,年平均气温20℃,最冷月平均温度3℃,最热月平均温度35℃,最高温度39℃,最低温度1℃。
年平均降雨量1325mm,80%以上的降雨发生在6月至10月的五个月中,多年平均最大时降雨量为59.45mm,最大日降雨量为156.2mm,常年最大风速为2.9m/s,主导风向为西南风。
该市水源主要为地表水,拟建一给水厂,以地表水为水源。
(1)水厂近期净产水量为:15万m3/d。
(2)水源水质资料:(3)河水洪水位标高90.5米,枯水位85.0米,常年平均水位标高88.2米。
(4)地质资料:给水厂地区高程以下0~3.2米为粘质砂土,3.2~6米为砂石堆积层,再下层为红砂岩。
给水厂毕业设计说明书
给水厂毕业设计说明书尊敬的指导老师:我打算在我的毕业设计中研究和设计一个给水厂。
作为一个民生项目,给水厂的设计对于保障和改善人们的生活质量至关重要。
在本设计说明书中,我将详细介绍我的研究动机、目标、方法和计划。
动机:当前,水资源的供需矛盾日益加剧,给水厂发挥着关键作用。
然而,许多现有的给水厂存在一些问题,如供水能力不足、节水措施不完善等。
因此,设计一个高效、可持续发展的给水厂对于解决这些问题至关重要。
此外,与传统给水厂相比,新型环境友好型给水厂能够更好地适应气候变化,保护和恢复水生态环境,减少污染排放等。
目标:本毕业设计的目标是设计一个功能完善、性能稳定的给水厂。
主要目标包括:1.提高供水能力:通过合理设计给水厂的处理工艺和设备,确保供水能力能够满足日益增长的需求。
2.实施节水措施:通过优化水资源利用、回收利用和节水管理措施,减少供水厂的水资源消耗。
3.提高给水厂的环保性:采用先进的处理技术和设备,减少对水体的污染,降低碳排放,保护和恢复水生态环境。
4.提高运行效率:通过自动化控制、远程监测和优化运维等手段,提高给水厂的运行效率,降低运维成本。
5.完善安全防护措施:建立完善的安全防护措施体系,确保给水厂的安全运行。
方法:为了达到以上目标,我将采取以下方法:1.调研:通过查阅文献和实地调研,了解现阶段给水厂的发展状况、存在的问题和解决方案。
2.设计:基于调研结果,设计给水厂的处理工艺流程、设备选择和布局。
3.模拟分析:运用专业的建模软件,对设计方案进行模拟分析,评估其性能和可行性。
4.优化改进:根据模拟分析的结果,对设计方案进行适当的优化和改进,提升其效能。
5.实验验证:通过实验室试验和现场调试,验证改进后的设计方案的可行性和稳定性。
6.经济评估:对设计方案的经济性进行评估,包括建设成本、运行成本和投资回报等方面的分析。
计划:为了按时完成我的毕业设计,我制定了以下时间计划:1.第一阶段(一个月):开展文献调研,了解给水厂的现状和发展趋势。
某自来水厂设计说明书
目录第一章绪论1.1工程概况第二章净水厂工艺流程的选择2.1 混凝剂药剂的选用与投加2.2 消毒剂的选择2.3 混合设备2.4 絮凝池2.5 沉淀池2.6 滤池第三章净水构筑物的计算3.1 溶解池和溶液池3.2 混合设备3.3 絮凝池3.4 沉淀池3.5 滤池3.6 清水池第四章水厂的平面布置与高程布置4.1 平面布置4.2 高程布置第一章绪论1.1工程概述1.1.1城市概述该开发区是1992年经湖南省人民政府批准的省级重点开发区,位于湖南省常德市西北部,距离市中心约25公里。
经过近十多年的艰苦创业,该开发区已经具备大规模开发建设的总体框架,形成了良性循环的软硬投资环境,吸引了近20个国家和地区的投资, 目前该开发区已经成为湖南省及常德市对外开放的战略重心和新的经济增长点。
由于该区内需水量较大,经有关部门与水利、环保等部门协商后,决定建一新水厂,从沅江取水。
该区近期水厂设计规模3万m3/d,远期5万m3/d。
1.1.2气象水文地质资料(1)地理位置东径108;北纬27°(2)地形地貌城区地形平坦,其吴淞标高为32.0米。
(3)气象资料气温:历年最高气温39 o C;历年最低气温-5 o C;常年平均气温18 o C风向:常年主导风向为东南风冬季冰冻期:5天;土壤冰冻深度:0.1米(4)土壤地质资料土壤承载力:2.3 kg/cm2;浅层地下水离地面1.5 米1.1.3水源状况:(1)河流概述:水源水量丰富,水质符合国家规定的饮用水源水质标准,因河道航运繁忙,取水构筑物不得影响航运。
(2)河流特征:(3)水质资料1.1.4水处理用材料与药剂资料(1)混凝剂:硫酸铝、三氯化铁、碱式氯化铝(2)混凝剂投加量参考值(3)当地所产滤料:石英砂、无烟煤、铁矿石等均有供应(4)用于消毒的药剂:液氯、漂白粉、臭氧、二氧化氯等均有供应,其他材料可按设计要求采购。
第二章净水厂工艺流程的选择根据《地面水环境质量标准》(GB—3838—88),原水水质符合地面水Ⅲ类水质标准,除菌落总数偏高外,其余参数均符合《生活饮用水卫生标准》(GB—5749—85)的规定。
给水厂设计说明书(毕业设计)
城市自来水厂设计说明与计算书第1章设计水质水量与工艺流程的确定1.1 设计水质水量1.1.1原水水质及水文地质资料一、设计任务根据任务书所给定的资料,综合运用所学的基础、专业基础和专业知识,设计一个中小型给水处理厂。
该水厂所在地区为广东地区。
设计题目:二、城市自来水厂规模为11.6 万m3/d。
三、设计原始资料1、源水水质资料2.石英砂筛分曲线:我的曲线是d34、水厂所在地区为粘土地区,厂区地下水位深度 4.15米,主导风向南风。
具体参数:a=110m,b=120m,c=50m,d=60m,地面标高26.90m。
总设计水量:水厂自用水量按7%计算。
进水管采用2条DN900的钢管。
1. 2 给水处理流程确定1.2.1 给水处理工艺流程的选择给水处理工艺流程的选择与原水水质和处理后的水质要求有关。
一般来讲,地下水只需要经消毒处理即可,对含有铁、锰、氟的地下水,则需采用除铁、除锰、除氟的处理工艺。
地表水为水源时,生活饮用水通常采用混合、絮凝、沉淀、过滤、消毒的处理工艺。
如果是微污染原水,则需要进行特殊处理。
一般净水工艺流程选择:1.原水→混凝、沉淀或澄清适用条件:一般进水悬浮物含量应小于2000-3000mg/L,短时间内允许到5000-10000mg/L,出水浊度约为10-20度,一般用于水质要求不高的工业用水。
2.原水→混凝沉淀或澄清→过滤→消毒一般地表水广泛采用的常规流程,进水悬浮物允许含量同上,出水浊度小于2NTU。
3.原水→接触过滤→消毒1)一般可用于浊度和色度低的湖泊水或水库水处理。
2)进水悬浮物含量一般小于100mg/L,水质稳定、变化较小且无藻类繁殖。
4.原水→调蓄预沉、自然预沉或混凝预沉→混凝沉淀或澄清→过滤→消毒高浊度水二级沉淀(澄清),适用于含砂量大,砂峰持续时间较长时,预沉后原水含砂量可降低到1000mg/L以下。
本设计采用一般常规的净水处理工艺,其净水工艺流程如下:、第2章给水处理构筑物与设备型式选择2.1、加药间2.1.1药剂溶解池设计药剂溶解池时,为便于投置药剂,溶解池的设计高度一般以在地平面以下或半地下为宜,池顶宜高出地面0.20m左右,以减轻劳动强度,改善操作条件。
自来水厂设计说明
目录一、设计基本资料及任务要求 (2)1.1 设计基本资料 (2)1.2 原水水质及水文地质资料 (2)1.3 设计任务 (3)二、设计计算内容 (4)2.1水厂规模及水量确定 (4)2.2水厂工艺方案确定及技术比较 (5)2.3给水单体构筑物设计计算 (7)2.3.1 混凝剂配置和投加 (7)2.3.2 静态混合器 (8)2.3.3 往复隔板絮凝池 (9)2.3.4 平流沉淀池 (12)2.3.5 普通快滤池 (15)2.3.6 消毒 (19)2.3.7 清水池 (20)2.4泵站设计计算 (21)2.5水厂平面布置及附属构筑物确定 (23)2.6水厂高程计算 (25)三、参考文献 (27)四、致谢 (28)一设计基本资料及任务要求一,设计基本资料二,原水水质及水文地质资料2.1原水水质情况2.2水文地质及气象资料1 ,河流水文特征最高水位-1m,最低水位-3m,常年水位-2m2,气象资料历年平均气温:15℃,年最高平均气温:30℃,年最低平均气温:0℃。
年平均降水量:1200mm,年最高降水量:1800mm,年最低降水量:900mm。
常年风向:东南风,频率:12%。
历年最大冻土深度:20cm。
3,地质资料第一层:回填、松土层,承载力8kg/cm2,深1~1.5m;第二层:粘土层,承载力10kg/cm2,深3~4m;第三层:粉土层,承载力8kg/cm2,深3~4m;地下水位平均在粘土层下0.5m。
4,平均地面标高:6.0m三,设计任务某地给水工程规划设计,确定水厂建设规模、水厂工艺方案选择。
对确定的方案进行单体构筑物计算、水厂平面布置和高程布置计算。
二设计计算内容一、水厂规模及水量确定生活用水量:Q1=12000×200=2400000L/d=2400m3/d一般工业用水量:Q2=200%Q1=4800m3/d三产用水量:Q3=90%Q1=2160m3/d大型工厂集中用水量:Q4=Q A+Q B+Q C+Q D=0.3+0.5+0.1+0.6=1.5万m3/d=15000m3/d设计水量:Q d =1.88×(Q1+Q2+Q3)+Q4=1.88×(2400+4800+2160)+15000=32596.8m3/d未预见用水及管网漏水量取20%水厂自用水量取5%水厂设计规模:Q=a×b×Q d =1.2×1.05×32596.8m3/d=41071.97m3/d取Q=41100m3/d二、水厂工艺方案确定及技术比较1、给水处理厂工艺流程方案的选择及确定方案一:原水→一泵房→静态混合器→往复式隔板絮凝池→平流沉淀池→普通快滤池→清水池→二泵房→用户方案二:原水→一泵房→扩散混合器→折板絮凝池→斜板沉淀池→ V型滤池→清水池→二泵房→用户2、方案技术比较:综上所述:方案一较合理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录第一章绪论1.1工程概况第二章净水厂工艺流程的选择2.1 混凝剂药剂的选用与投加2.2 消毒剂的选择2.3 混合设备2.4 絮凝池2.5 沉淀池2.6 滤池第三章净水构筑物的计算3.1 溶解池和溶液池3.2 混合设备3.3 絮凝池3.4 沉淀池3.5 滤池3.6 清水池第四章水厂的平面布置与高程布置4.1 平面布置4.2 高程布置第一章绪论1.1工程概述该开发区是1992年经湖南省人民政府批准的省级重点开发区,位于湖南省常德市西北部,距离市中心约25公里。
经过近十多年的艰苦创业,该开发区已经具备大规模开发建设的总体框架,形成了良性循环的软硬投资环境,吸引了近20个国家和地区的投资, 目前该开发区已经成为湖南省及常德市对外开放的战略重心和新的经济增长点。
由于该区内需水量较大,经有关部门与水利、环保等部门协商后,决定建一新水厂,从沅江取水。
该区近期水厂设计规模3万m3/d,远期5万m3/d。
(1)地理位置东径108;北纬27°(2)地形地貌城区地形平坦,其吴淞标高为32.0米。
(3)气象资料气温:历年最高气温39 o C;历年最低气温-5 o C;常年平均气温18 o C风向:常年主导风向为东南风冬季冰冻期:5天;土壤冰冻深度:0.1米(4)土壤地质资料土壤承载力:2.3 kg/cm2;浅层地下水离地面1.5 米(1)河流概述:水源水量丰富,水质符合国家规定的饮用水源水质标准,因河道航运繁忙,取水构筑物不得影响航运。
(2)河流特征:(3)水质资料(1)混凝剂:硫酸铝、三氯化铁、碱式氯化铝(2)混凝剂投加量参考值(3)当地所产滤料:石英砂、无烟煤、铁矿石等均有供应(4)用于消毒的药剂:液氯、漂白粉、臭氧、二氧化氯等均有供应,其他材料可按设计要求采购。
第二章净水厂工艺流程的选择根据《地面水环境质量标准》(GB—3838—88),原水水质符合地面水Ⅲ类水质标准,除菌落总数偏高外,其余参数均符合《生活饮用水卫生标准》(GB—5749—85)的规定。
水厂水以地表水作为水源,工艺流程如下:已知有硫酸铝、三氯化铁、碱式氯化铝三种混凝剂。
由混凝剂投加参考值可知,当浊度一定时,混凝剂投加量与药剂的选择相关。
考虑经济最优原则,选定水厂混凝剂为碱式氯化铝。
碱式氯化铝在我国从七十年代初开始研制应用,因效果显著,发展较快,目前应用较普遍,具用使胶粒吸附电性中和和吸附架桥的作用,因此絮凝效果较好。
2.1.2 混凝剂的投加混凝剂的湿投方式分为重力投加和压力投加两种类型,重力投加方式有泵前投加和高位溶液池重力投加;压力投加方式有水射投加和计量泵投加。
计量设备有苗嘴,电磁流量计,计量泵和转子流量计。
综合比较,本设计采用耐腐蚀离心泵和转子流量计配合投加。
2.2 消毒剂的选择已知用于消毒的药剂有液氯、漂白粉、臭氧、二氧化氯等。
按消毒效果强弱可知臭氧﹥二氧化氯﹥液氯。
虽然臭氧消毒效果最好,并且不会产生THMs等副产物。
但是臭氧在水中不稳定,易分解,不能保证出厂管网的消毒效果。
此外,臭氧消毒系统设备复杂,投资较大。
故此设计中臭氧不用于水厂消毒剂。
液氯是应用最为广泛的一种消毒剂,它消毒效果较好,但是由于自由氯氧化性能力强,可能会与水中腐殖质等一些有机物反应生成三卤甲烷THMs和卤乙酸HAAs等具有“三致”作用的消毒副产物。
考虑饮水安全性,选定二氧化氯为消毒剂。
因为它很好的弥补了这一缺陷,此外二氧化氯消毒能力强于液氯,在相同条件下用量也比液氯少。
但ClO2极不稳定,易发生爆炸,所以一般现场制备ClO2。
2.3 混合设备在给排水处理过程中原水与混凝剂,助凝剂等药剂的充分混合是使反应完善,从而使得后处理流程取得良好效果的最基本条件。
混合是取得良好絮凝效果的重要前提,影响混合效果的因素很多,如药剂的品种、浓度、原水温度、水中颗粒的性质、大小等。
混合设备的基本要求是药剂与水的混合快速均匀。
同时只有原水与药剂的充分混合,才能有效提高药剂使用率,从而节约用药量,降低运行成本。
混合的方式主要有管式混合、水力混合、水泵混合以及机械混合等。
由于水力混合难以适应水量和水温等条件变化,且占地大,基建投资高;水泵混合设备复杂,管理麻烦;机械混合耗能大,维护管理复杂;相比之下,管式静态混合器是处理水与混凝剂、助凝剂、消毒剂实行瞬间混合的理想设备,管式混合具有占地极小、投资省、设备简单、混合效果好和管理方便等优点而具有较大的优越性。
本设计采用管式静态混合器对药剂与水进行混合。
2.4 絮凝池絮凝过程就是在外力作用下,使具有絮凝性能的微絮粒相互接触碰撞,而形成更大具有良好沉淀性能的大的絮凝体。
目前国内使用较多的是各种形式的水力絮凝及其各种组合形式,主要有隔板絮凝、折板絮凝、机械絮凝、栅条(网格)絮凝、和穿孔旋流絮凝。
各种池型类型及特点汇总见下表2-1。
表2-1 絮凝池的类型及特点表类型特点适用条件隔板式絮凝池往复式优点:絮凝效果好,构造简单,施工方便;缺点:容积较大,水头损失较大,转折处钒花易破碎水量大于30000m3/d的水厂;水量变动小者回转式优点:絮凝效果好,水头损失小,构造简单,管理方便;缺点:出水流量不宜分配均匀,出口处宜积泥水量大于30000m3/d的水厂;水量变动小者;改建和扩建旧池时更适用折板式絮凝池优点:絮凝效果好,絮凝时间短,容积较小;缺点:构造较隔板絮凝池复杂,造价高流量变化较小的中小型水厂机械絮凝池优点:絮凝效果好,节省与药剂;水头损失小缺点:机械维修量大适用于大小水厂网格栅条絮凝池优点:絮凝效果好,水头损失小,絮凝时间短;缺点:末端池底易积泥对水质水量变化适用性强已知该区近期水厂设计规模3万m3/d,远期5万m3/d。
根据以上各种絮凝池的特点以及实际情况并进行比较,本设计选用往复式隔板絮凝池。
2.5 沉淀池沉淀池是使悬浮颗粒从水中分离的构筑物。
常见沉淀池有竖流式、平流式、辐流式以及斜管斜板式。
现将各种形式沉淀池的性能特点以及适用条件汇总如下表2-2。
2-2 各种形式沉淀池性能特点和适用条件表斜管(板)式优点:1、沉淀效果高;2、池体小,占地少缺点:1、斜管(板)耗用材料多,且价格较高;2、排泥较困难1、宜用于大中型厂2、宜用于旧沉淀池的扩建、改建和挖槽原水经投药、混合与絮凝后,水中悬浮杂质已形成粗大的絮凝体,要在沉淀池中分离出来以完成澄清的作用。
设计采用斜管沉淀池。
相比之下,平流式沉淀池虽然具有适应性强、处理效果稳定和排泥效果好等特点,但是,平流式占地面积大。
而且斜管沉淀池因采用斜管组件,使沉淀效率大大提高,处理效果比平流沉淀池要好。
2.6 滤池滤池形式多种多样。
有普通快滤池、虹吸滤池、重力无阀滤池以及V型滤池等。
普通快滤池单层滤料的优点有运行管理可靠,有成熟的运行经验;池深较浅。
缺点是阀门比较多;一般大阻力冲洗,需要设有冲洗设备;双层滤料的优点有滤速比单层的高;含污能力较大(约为单层滤料的1.5~2.0倍),工作周期较长;无烟煤做滤料易取得,成本低。
缺点是滤料径粒选择较严格;冲洗时要求高,常因煤粒不符合规格发生跑煤现象;煤砂之间易积泥;虹吸滤池的优点是不需要大型的闸阀及相应的电动或水力等控制设备,可以利用滤池本身的出水量、水头进行冲洗,不需要设置洗水塔或水泵;可以在一定范围内,根据来水量的变化自动均衡地调节各单元滤池的滤速,不需要滤速控制装置;滤过水位永远高于滤层,可保持正水头过滤,不至于发生负水头现象;设备简单,管廊面积小,控制闸阀和管路可集中在滤池中央的真空罐周围,操作管理方便,易于自动化控制,减少生产管理人员,降低运转费用;在投资上与同样生产能力的普通快滤池相比能降低造价20~30%,且节约金属材料30~40%。
缺点与普通快滤池相比,池深较大(5~6米);采用小阻力配水系统单元滤池的面积不宜过大,因冲洗水头受池深的限制,最大在1.3米左右,没有富余的水头调节,有时冲洗效果不理想。
重力式无阀滤池的优点是不需要大型的阀门及相应的起闭控制设备,也无需管道,也不需要真空设备,运行可以完全靠水力自动的控制滤池;管理维护较简单,能自动冲洗。
缺点是清砂较为不方便。
综上分析以及根据实际情况考虑,本设计采用虹吸滤池。
滤料选用双层滤料,上层无烟煤,下层石英砂。
第三章 净水构筑物的计算已知该区近期水厂设计规模3万m 3/d ,远期5万m 3/d 。
则该水厂分两期建设。
一级泵站、配水井、加药间、药库、加氯间、氯库、二级泵站、两期土建工程一次建成(即按供水量5万m 3/d 设计),预留二期设备安装位置,其他构筑物分期建设。
3.1 溶解池和溶液池3.1.1 已知条件已知近期设计规模为30000 m 3/d ,设水厂自用水占全部水量的5%。
则计算水量Q=30000*1.05m 3/d=31500 m 3/d =1312.5 m 3/h ,原水浑浊度最高为700 mg/L 。
本设计选碱式氯化铝为混凝剂,由混凝剂投加量参考值可知:在这个浊度下,混凝剂的最大投药量a=28mg/L ,药溶液浓度c=10%,混凝剂每日配制次数n=2次。
3.1.2 设计计算 (1)溶液池容积1W 31281312.54.40417417210aQ W m cn ⨯===⨯⨯,取4.40m 3 式中:1W —溶液池容积,m 3;a — 混凝剂(碱式氯化铝)的最大投加量(mg/L ),本设计取28mg/L ; Q — 设计处理的水量,1312.5m 3/h ;B — 溶液浓度(按商品固体重量计),一般采用5%-20%,本设计取10%; n — 每日调制次数,一般不超过3次,本设计取2次。
溶液池采用矩形钢筋混凝土结构,内壁衬以聚乙烯板。
设置2个,每个容积为W 1(一备一用),以便交替使用,保证连续投药。
溶液池尺寸为2.0 1.5 1.8L B H m m m ⨯⨯=⨯⨯,高度中包括超高0.3m ,置于室内地面上。
(2)溶解池实际有效容积2W溶解池的容积一般为溶液池的0.2~0.3倍,本设计中取0.3。
则2W =0.31W =0.3*4.40 m 3=1.32 m 3溶解池也采用矩形钢筋混凝土结构,内壁衬以聚乙烯板溶解池尺寸1.5 1.0 1.5L B H m m m ⨯⨯=⨯⨯。
为便于操作,溶解池置于地下,池顶高出地面0.5米。
3.2 混合设备本设计采用管式静态混合器对药剂与水进行混合。
设计总进水量为Q=31500m 3/d ,水厂进水管投药口靠近水流方向的第一个混合单元,投药管插入管径的1/3处,且投药管上多处开孔,使药液均匀分布,进水管采用两条,管径为均600mm ,流速v=1.2m/s 。
