工程施工细部做法(含图片)
屋面工程细部做法(3D示意图)
屋面工程精细化做法总体构造及要求说明：1、屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
2、防水层和屋面细部构造施工完成后，必须分阶段经雨后检查及淋水、蓄水检验，连续淋水不少于2小时，蓄水不少于24小时。
3、卷材防水的泛水收头应嵌入墙体凹槽内并用金属压条固定密封膏封闭，宜附加砼外挑挑檐和鹰嘴滴水或金属泛水板保护收头，避免雨水顺墙体渗入泛水内。
泛水高度距成型屋面不小于250mm。
4、伸出屋面保护层的管道、设备和预埋件（包括排气管）周围应做防水和固定锥台，其与保护层、防水锥台间留凹槽，并嵌填密封材料。
5、屋面找平层（保护层）应设置分格缝，分格缝间距宜4.0-6.0m，缝宽20mm，女儿墙周边分格缝缝宽为30mm。
6、嵌填的密封材料应与接缝两侧粘接牢固，表面应光滑，缝边应顺直，不得有气泡、开裂和剥离等缺陷。
7、檐口檐沟、天沟、女儿墙和出屋面保护层等细部构造应进行单独验收。
防水及保温层说明：1、屋面的保温层和防水层严禁在雨天、雪天和五级风及以上时施工。
2、水落口、泛水、变形缝和伸出屋面管道等处应设置多道设防，包括设置附加层。
3、铺设屋面隔汽层和防水层前，找坡层、找平层等基层必须干净、干燥。
找平层、保温层说明：1、找平层除严格坡度控制外，还应在收水后二次压光，使表面坚固、平整。
2、基层与突出屋面结构的交接处和基层的转角处，找平层均应做成圆弧形。
3、找平层宜设分割缝，保护层应设分格缝，并嵌填密封材料。
4、穿屋面立管管周与钢套管之间用嵌填密封材料，套管伸出屋面满足规范要求。
细部构造说明：1、屋顶风帽砼翻边与主体结构同时浇筑，高出屋面建筑做法顶面至少250mm。
2、雨水篦子安放处面层标高应比屋面面层低20mm，并确保篦子周围嵌填严密。
3、屋面面层分格缝或伸缩缝嵌入油膏或密封膏前应在缝内均匀涂刷冷底子油。
4、屋面、露台雨水斗和未封闭的阳台地漏需有防堵塞或防覆盖构造措施。

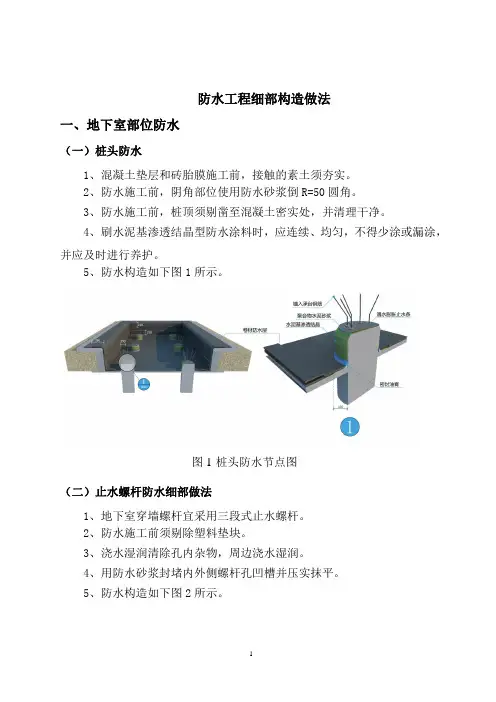

2024.1.29-[国企]建筑防水工程细部构造做法+BIM三维图
![2024.1.29-[国企]建筑防水工程细部构造做法+BIM三维图](https://img.taocdn.com/s3/m/167c4626b94ae45c3b3567ec102de2bd9605dee4.png)
1、侧排地漏的安装平外墙装饰面，管口岀水处低于露、阳台、屋面装 饰面层 10mm。地漏周围 500mm 范围内地面向地漏方向 5%坡度找坡。侧排地 漏四周增加防水附加层。
2、屋面外露竖向水落管每节不少于一个管卡，且安装牢固；管卡间距 为 900～1500mm。水落管内径应不小于 75mm，距墙应不小于 20mm，排水口距 水簸箕宜为 150-200mm；管卡应设在靠近水落管接头处、弯头处。
1、地下室穿墙螺杆宜采用三段式止水螺杆。 2、防水施工前须剔除塑料垫块。 3、浇水湿润清除孔内杂物，周边浇水湿润。 4、用防水砂浆封堵内外侧螺杆孔凹槽并压实抹平。 5、防水构造如下图 2 所示。
1
图 2 止水螺杆处防水细部做法图 1、“L”、“Z”、“T”、“十”等异形止水钢板均需提前在场外预制 加工。 2、止水钢板焊接采用双面满焊，焊缝要饱满。 3、防水构造如图 3 所示。
图 7 卫生间侧立面防水节点图
5
1、套管周圈须满焊 100 长 2mm 厚的翼环。 2、防水附加层须向迎水面外延 250mm。 3、套管须内高外地，向外 1%坡度设置。
图 8 穿墙管防水节点图 1、预留洞口严禁用砌块砂浆封堵，须用高一标高微膨胀防水混凝土封 堵。 2、须将预留洞口凿出斜口，利用止水螺杆将模板固定，利用投料口进 行砼浇筑。 3、砼强度达 75%后剔除料口与墙齐平，抹灰收口。在迎水面粘贴防水卷 材，卷材须向洞口周边各外延 50mm。
11
图 17 上人屋面通气管出屋面做法图
12
图 12 不等高屋面变形缝做法图
8
1、水落口杯上口的标高必须设在最低处，屋面直式水落口周围半径 500mm 范围内坡度不应小于 5%，防水层和附加层伸入水落口杯内部不小于 50mm，并应粘接牢固。水落口杯与基层接触处应留宽 20mm、深 20mm 凹槽， 嵌密封材料。
工程施工细部做法(含图片)
钢筋加工：I级钢筋末端需做180°弯钩，弯曲直径D取钢筋直径d的5倍，平 直部分长度取钢筋直径d的5倍；箍筋弯钩135°、平直部分长度取10 d。钢 筋定位钢筋端头应切齐、磨去飞边毛刺，端头刷防锈漆。
底板钢筋马凳支设
楼板钢筋绑扎
剪力墙梯子钢筋的采用
混凝土墙体中的预留导管、线盒：洞口尺寸≥200mm时，洞口设附加筋，构造加筋、 预埋件、电器线管、线盒、预应力筋及其配件等位置准确，绑扎牢固，需焊接固定 的部位，不准咬伤受力筋。安装电盒时尽量不切断钢筋，电盒焊在附加的钢筋上， 安装牢固，不得焊在主筋上。
卷材防水施工1
卷材防水施工2
卷材防水施工3（附加层）
二、钢筋工程
钢筋直螺纹连接：钢筋下料必须采用无齿锯切割，连接完毕后，套筒两端 外露的完整有效丝扣不得超过1扣，不能出现肉眼可见裂纹，如出现必须切 断重新连接；检查完的接头上用红油漆做出标记，以示自检合格，采用预 埋接头时，带连接套的钢筋应固牢，连接套的外露端应有密封盖。
2、其他工程 （1）风帽
（2）排气孔及屋面地面铺砖
（3）屋面接水簸箕
（4）屋ቤተ መጻሕፍቲ ባይዱ泛水口处的细部处理1
（5）屋面泛水口处的细部处理2
八、设备管道等安装
设备基础1
设备基础2
屋面设备接地
电缆桥架和吊架的安装与标识
管路与桥架顺弧排列
管道安装
地下室配电
接线1
接线2
电缆桥架跨接线的安装
三、模板
楼板模板：模板支撑体系经过严格验算，并履行审批手续，确保支撑体系的刚度、强度及稳定 性。严格控制模板起拱高度，跨度大于或等于4m的梁板按2/1000起拱。跨度8.4m楼板按1.5cm 起拱。
配模时梁柱节点、梁梁节点作为工序控制的重点,对确保混凝土成型后的观感质量非常重要。
常用结构及工程细部节点做法，全方位图片展示！

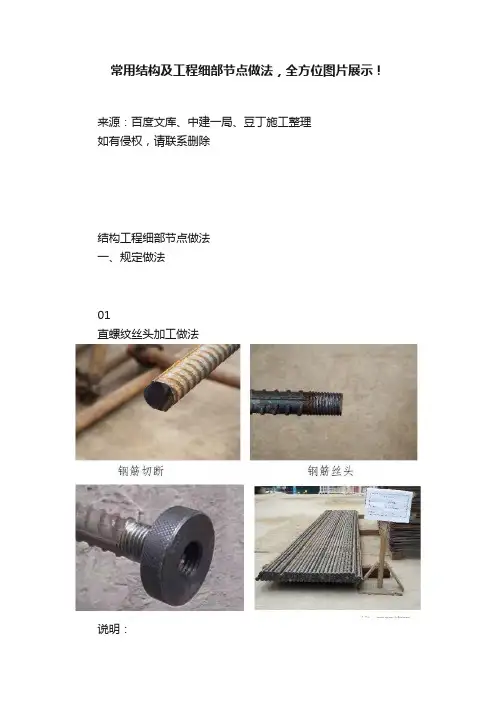

常用结构及工程细部节点做法，全方位图片展示！来源：百度文库、中建一局、豆丁施工整理如有侵权，请联系删除结构工程细部节点做法一、规定做法01直螺纹丝头加工做法说明：1、直螺纹丝头加工前，钢筋端头采用专用机具切割。
2、加工成型的有效丝头长度 ==（套筒长 /2 ））+2mm 。
3、直螺纹加工质量应牙形饱满，使用配套工具进行检查、验收。
4、丝头安装保护帽，分类码放整齐，标识清晰。
5、采用专用机具切割，保障钢筋端头垂直、平整。
02直螺纹外露丝扣要求说明：1、直螺纹套筒连接采用力矩扳手拧紧，并且钢筋端头相互顶紧。
2、直螺纹外露丝扣不大于 2 个完整丝扣，但不得不露丝扣。
3、对直螺纹接头进行验收，并及时做好标记。
施工单位质检员应对接头质量 100% 自检，合格的以蓝点标记并抽取 10% 的接头进行拧紧扭矩校核，合格的以黄点标记监理单位抽取5% 的接头进行拧紧扭矩校核合格后以红点标记。
03钢筋保护层垫块要求说明：1、混凝土构件应采用水泥垫块控制钢筋保护层厚度。
2、水泥垫块的规格、尺寸应准确，并具有相应的抗压、耐碰撞强度。
3、水泥垫块应绑扎牢固，安装的位置、间距应符合施工方案要求。
04墙拉钩煨弯做法说明：1、根据墙体截面尺寸计算双“ F ”卡加工的尺寸如左图：2、将可重复使用的双“ F ”卡放置于拉钩部位。
3、使用专用工具对墙拉钩进行煨弯。
4、使用可重复利用的双“ F ”卡，保障墙钢筋骨架宽度、拉钩的弯弧半径、平直段长度满足要求。
05导墙木模板接高节点做法说明：1、在导墙混凝土浇筑前，预留对穿螺栓。
（规格、间距按照方案要求）。
2、导墙混凝土顶部弹一条直线，用无齿锯沿线切齐，剔除混凝土软弱层至露出均匀石子，粘贴海绵条。
3、墙体次龙骨下挂至螺栓孔以下。
4、利用螺栓将主龙骨锁紧，进行验收。
5、墙体接高节点也可采用此办法。
6、防止导墙接高出现涨模、漏浆、错台的现象。
06墙、柱水平施工缝做法说明：1、墙、柱混凝土浇筑高度应高于梁底、板底标高线以上30mm 。
二次结构砌筑填充墙塞顶细部做法(附图)

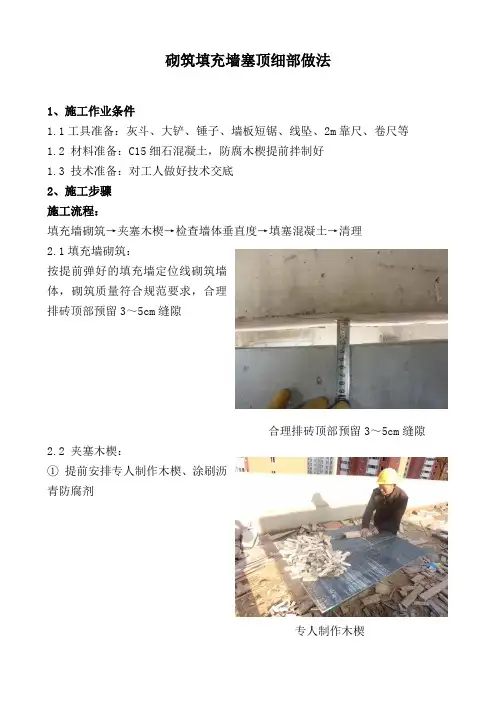

砌筑填充墙塞顶细部做法1、施工作业条件1.1工具准备：灰斗、大铲、锤子、墙板短锯、线坠、2m靠尺、卷尺等1.2 材料准备：C15细石混凝土，防腐木楔提前拌制好1.3 技术准备：对工人做好技术交底2、施工步骤施工流程：填充墙砌筑→夹塞木楔→检查墙体垂直度→填塞混凝土→清理2.1填充墙砌筑：按提前弹好的填充墙定位线砌筑墙体，砌筑质量符合规范要求，合理排砖顶部预留3～5cm缝隙合理排砖顶部预留3～5cm缝隙2.2 夹塞木楔：①提前安排专人制作木楔、涂刷沥青防腐剂专人制作木楔专人木楔防腐成品防腐木楔②砌筑前将防腐木楔准备好，同砌筑砂浆一起放在作业面防腐木楔同砂浆一起放在作业面③根据缝隙的大小，合理选用木楔，使用锤子将木楔敲入缝隙，木楔间距600mm塞木楔两侧塞紧④木楔塞完，使用线坠检查墙体垂直度，若发现垂直度偏差太大，及时调整，符合规范要求后进行下到工序检查垂直2.3填塞细石混凝土①按配比备置专用塞顶C15细石混凝土C15细石混凝土同砂浆一起放在作业面②细石混凝土填塞密室，随塞随抹平填塞混凝土顶部混凝土塞实抹平2.4 清扫使用扫帚将塞顶时流淌到墙面的混凝土清扫干净3、施工时注意事项3.1 严格控制顶部缝隙在3～5cm，不得出现死缝，和缝隙太小导致不能塞填混凝土3.2 塞木楔时，一处塞两块，分别从两侧塞入使墙体受力均匀，操作时用力不能过大以免影响墙体垂直，以木楔顶紧、受力为准3.3 C15细石混凝土要求为干硬性混凝土，拌制标准为“手握成团，落地成沙”，塞填必须密实4、顶部裂缝预防及处理措施4.1 预防措施：①交底到位，严格按细部做法要求操作②在结构验收前，必须经过监理、甲方、项目部统一验收，验收合格后才能大面抹灰4.2 裂缝处理措施：因为砌块沉降、混凝土塞填不密实、混凝土收缩等原因，墙体后期可能产生顶部裂缝，针对出现的裂缝采取以下处理措施：①将顶部1～2cm混凝土凿除②采用1：3干硬性水泥砂浆掺膨胀剂二次塞缝，塞填密实5、成品保护：4.1及时浇水养护4.2 支模板、专业开槽等后续工序注意成品保护。
