关节破坏
关节软骨和其下的骨性关节面骨质被病理 组织所侵犯、取代 X线表现：破坏只累及关节软骨时仅见关节 间隙狭窄，累及骨关节面时则出现相应的 骨破坏和缺损 严重时出现关节半脱位和关节变形
关节影像诊断—关节破坏
髋关节破坏（结核）
关节影像诊断—关节破坏
跖跗关节破坏（化脓 性关节炎）
关节影像诊断—关节破坏
骨质增生硬化 （石骨症）
骨骼和肌肉系统影像诊断—基本病变
骨质增生硬化 （骨质斑驳症）
骨骼和肌肉系统影像诊断—基本病变
双侧骶髂关节致密硬 化（致密性骨炎）
骨骼和肌肉系统影像诊断—基本病变
慢性化脓性 骨髓炎：见 股骨上段 骨质增生硬 化
骨骼和肌肉系统影像诊断—基本病变
硬化型骨髓炎：胫 骨中下段骨皮质增 厚，骨髓腔变窄， 内可见一透亮影
骨化 中心 扩大 骨化
成骨细胞+破骨细胞----改建塑形
软骨储备区
软骨细胞增 生层 一次骨化中心
骺软骨
骨领
血管入侵 血管周围成 骨细胞 软骨膜
软骨雏形
软骨内成骨组织学示意图
骨板 生发层 增殖层
成熟层 钙化层
成骨层
骨细胞 生发细胞 软骨细胞
肥大软骨细胞
软骨基质钙化 毛细血管襻
成骨细胞 骨小梁
骺板软骨分化层次
骨骼和肌肉系统影像诊断—基本病变
骨化性肌炎
骨骼和肌肉系统影像诊断—基本病变
髌上囊钙化：内见 高密度影
骨骼和肌肉系统影像诊断
CT表现
骨窗：
骨皮质：致密线状影 骨小梁：细密网状影 骨髓腔：低密度（脂肪）
关节疾病影像诊断
X线检查 关节造影 CT检查 MR检查
关节疾病影像诊断—检查方法
关节软骨和其下的骨性关节面骨质被病理 组织所侵犯、取代 X线表现：破坏只累及关节软骨时仅见关节 间隙狭窄，累及骨关节面时则出现相应的 骨破坏和缺损 严重时出现关节半脱位和关节变形
关节影像诊断—关节破坏
髋关节破坏（结核）
关节影像诊断—关节破坏
跖跗关节破坏（化脓 性关节炎）
关节影像诊断—关节破坏
骨质增生硬化 （石骨症）
骨骼和肌肉系统影像诊断—基本病变
骨质增生硬化 （骨质斑驳症）
骨骼和肌肉系统影像诊断—基本病变
双侧骶髂关节致密硬 化（致密性骨炎）
骨骼和肌肉系统影像诊断—基本病变
慢性化脓性 骨髓炎：见 股骨上段 骨质增生硬 化
骨骼和肌肉系统影像诊断—基本病变
硬化型骨髓炎：胫 骨中下段骨皮质增 厚，骨髓腔变窄， 内可见一透亮影
骨化 中心 扩大 骨化
成骨细胞+破骨细胞----改建塑形
软骨储备区
软骨细胞增 生层 一次骨化中心
骺软骨
骨领
血管入侵 血管周围成 骨细胞 软骨膜
软骨雏形
软骨内成骨组织学示意图
骨板 生发层 增殖层
成熟层 钙化层
成骨层
骨细胞 生发细胞 软骨细胞
肥大软骨细胞
软骨基质钙化 毛细血管襻
成骨细胞 骨小梁
骺板软骨分化层次
骨骼和肌肉系统影像诊断—基本病变
骨化性肌炎
骨骼和肌肉系统影像诊断—基本病变
髌上囊钙化：内见 高密度影
骨骼和肌肉系统影像诊断
CT表现
骨窗：
骨皮质：致密线状影 骨小梁：细密网状影 骨髓腔：低密度（脂肪）
关节疾病影像诊断
X线检查 关节造影 CT检查 MR检查
关节疾病影像诊断—检查方法
医学影像学-骨肌系统-骨骼
医学影像融合技术
医学影像融合技术可以将不同模态的医学影像数据进行融 合，提供更全面的诊断信息，有助于医生对骨骼病变的综 合分析。
新兴技术在骨骼病变诊断中应用
人工智能辅助诊断
人工智能技术可以通过深度学习等方法对医学影像数据进行自动分析和识别，辅助医生进行骨骼病变的诊断， 提高诊断效率和准确性。
医学影像组学
利用X射线的穿透性，对 人体骨骼进行投影成像， 常用于骨折、骨肿瘤等骨 骼疾病的初步诊断。
特殊X线检查
包括放大摄影、切线位摄 影等，用于观察骨骼的细 微结构和病变。
X线造影检查
通过引入造影剂，增加骨 骼与周围组织的对比度， 提高病变的检出率。
CT检查技术
常规CT检查
利用X射线和计算机技术， 对人体骨骼进行横断面成 像，可清晰显示骨骼的内 部结构和病变。
骨骼重塑
在人的一生中，骨骼不断进行着重塑过程 ，即旧骨吸收和新骨形成的动态平衡。这 有助于维持骨骼的强度和稳定性。
骨骼生长
出生后至青春期前，骨骼生长速度较快， 主要通过骨骺的生长实现。青春期后，骨 骺逐渐闭合，骨骼生长速度减缓。
02 常见骨骼病变影像学表现
骨折与脱位
骨折
指骨骼的完整性或连续性中断，常见于外伤。影像学表现为骨折线、骨碎片和 周围软组织肿胀。根据骨折线的方向和形态，可分为横行、斜行、螺旋形、粉 碎性等类型。
对患者功能的影响。
患者随访建议
1 2
定期随访
建议骨骼病变患者定期到医院进行随访，以便及 时发现并处理可能出现的并发症或病情恶化。
生活方式调整
建议患者调整生活方式，如保持适当的运动、均 衡的饮食、避免过度劳累等，以促进骨骼健康。
3
心理支持
对于因骨骼病变导致生活质量下降的患者，应提 供心理支持，帮助患者积极面对疾病，提高生活 质量。
医学影像融合技术可以将不同模态的医学影像数据进行融 合，提供更全面的诊断信息，有助于医生对骨骼病变的综 合分析。
新兴技术在骨骼病变诊断中应用
人工智能辅助诊断
人工智能技术可以通过深度学习等方法对医学影像数据进行自动分析和识别，辅助医生进行骨骼病变的诊断， 提高诊断效率和准确性。
医学影像组学
利用X射线的穿透性，对 人体骨骼进行投影成像， 常用于骨折、骨肿瘤等骨 骼疾病的初步诊断。
特殊X线检查
包括放大摄影、切线位摄 影等，用于观察骨骼的细 微结构和病变。
X线造影检查
通过引入造影剂，增加骨 骼与周围组织的对比度， 提高病变的检出率。
CT检查技术
常规CT检查
利用X射线和计算机技术， 对人体骨骼进行横断面成 像，可清晰显示骨骼的内 部结构和病变。
骨骼重塑
在人的一生中，骨骼不断进行着重塑过程 ，即旧骨吸收和新骨形成的动态平衡。这 有助于维持骨骼的强度和稳定性。
骨骼生长
出生后至青春期前，骨骼生长速度较快， 主要通过骨骺的生长实现。青春期后，骨 骺逐渐闭合，骨骼生长速度减缓。
02 常见骨骼病变影像学表现
骨折与脱位
骨折
指骨骼的完整性或连续性中断，常见于外伤。影像学表现为骨折线、骨碎片和 周围软组织肿胀。根据骨折线的方向和形态，可分为横行、斜行、螺旋形、粉 碎性等类型。
对患者功能的影响。
患者随访建议
1 2
定期随访
建议骨骼病变患者定期到医院进行随访，以便及 时发现并处理可能出现的并发症或病情恶化。
生活方式调整
建议患者调整生活方式，如保持适当的运动、均 衡的饮食、避免过度劳累等，以促进骨骼健康。
3
心理支持
对于因骨骼病变导致生活质量下降的患者，应提 供心理支持，帮助患者积极面对疾病，提高生活 质量。

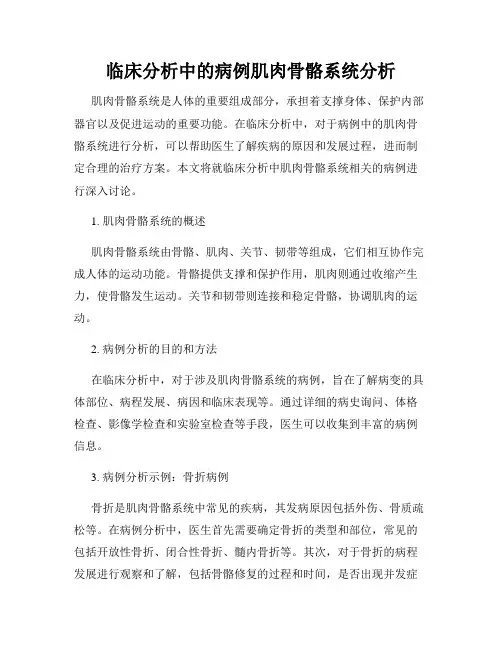

临床分析中的病例肌肉骨骼系统分析
临床分析中的病例肌肉骨骼系统分析肌肉骨骼系统是人体的重要组成部分，承担着支撑身体、保护内部器官以及促进运动的重要功能。
在临床分析中，对于病例中的肌肉骨骼系统进行分析，可以帮助医生了解疾病的原因和发展过程，进而制定合理的治疗方案。
本文将就临床分析中肌肉骨骼系统相关的病例进行深入讨论。
1. 肌肉骨骼系统的概述肌肉骨骼系统由骨骼、肌肉、关节、韧带等组成，它们相互协作完成人体的运动功能。
骨骼提供支撑和保护作用，肌肉则通过收缩产生力，使骨骼发生运动。
关节和韧带则连接和稳定骨骼，协调肌肉的运动。
2. 病例分析的目的和方法在临床分析中，对于涉及肌肉骨骼系统的病例，旨在了解病变的具体部位、病程发展、病因和临床表现等。
通过详细的病史询问、体格检查、影像学检查和实验室检查等手段，医生可以收集到丰富的病例信息。
3. 病例分析示例：骨折病例骨折是肌肉骨骼系统中常见的疾病，其发病原因包括外伤、骨质疏松等。
在病例分析中，医生首先需要确定骨折的类型和部位，常见的包括开放性骨折、闭合性骨折、髓内骨折等。
其次，对于骨折的病程发展进行观察和了解，包括骨骼修复的过程和时间，是否出现并发症等。
最后，还需分析患者的骨折原因，如外伤事故的情况，是否有骨质疏松等基础疾病。
4. 病例分析示例：肌肉损伤病例肌肉损伤是肌肉骨骼系统中常见的疾病，常见的包括拉伤、肌肉痉挛等。
在病例分析中，医生首先需要确定肌肉损伤的类型和部位，常见的包括肌腱损伤、肌肉撕裂等。
其次，对于肌肉损伤的病程发展进行观察和了解，包括恢复周期和康复方案等。
最后，还需分析患者的肌肉损伤原因，如运动过度、姿势不正确等。
5. 病例分析示例：关节疾病病例关节疾病是肌肉骨骼系统中常见的疾病，常见的包括骨关节炎、关节炎等。
在病例分析中，医生首先需要确定关节疾病的类型和部位，例如髋关节、膝关节等。
其次，需要观察和了解关节疾病的病程发展，包括炎症的程度、关节功能的受限程度等。
最后，还需分析患者的关节疾病原因，如年龄、遗传、关节过度使用等。
