涡轮结构知识点总结

涡轮结构知识点总结

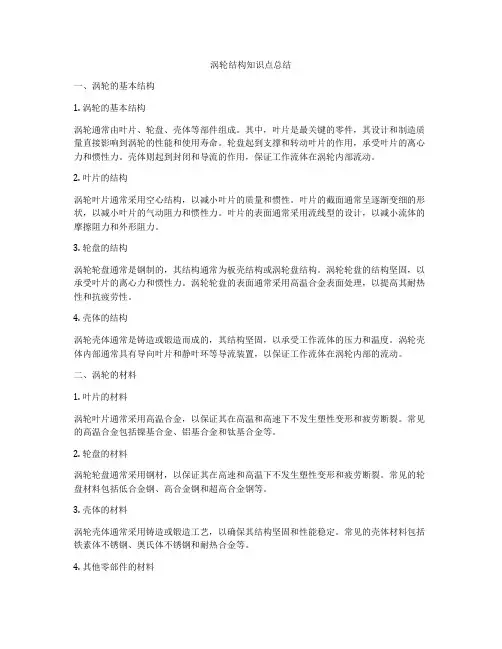

涡轮结构知识点总结一、涡轮的基本结构1. 涡轮的基本结构涡轮通常由叶片、轮盘、壳体等部件组成。

其中,叶片是最关键的零件,其设计和制造质量直接影响到涡轮的性能和使用寿命。

轮盘起到支撑和转动叶片的作用,承受叶片的离心力和惯性力。

壳体则起到封闭和导流的作用,保证工作流体在涡轮内部流动。

2. 叶片的结构涡轮叶片通常采用空心结构,以减小叶片的质量和惯性。

叶片的截面通常呈逐渐变细的形状,以减小叶片的气动阻力和惯性力。

叶片的表面通常采用流线型的设计,以减小流体的摩擦阻力和外形阻力。

3. 轮盘的结构涡轮轮盘通常是钢制的,其结构通常为板壳结构或涡轮盘结构。

涡轮轮盘的结构坚固,以承受叶片的离心力和惯性力。

涡轮轮盘的表面通常采用高温合金表面处理,以提高其耐热性和抗疲劳性。

4. 壳体的结构涡轮壳体通常是铸造或锻造而成的,其结构坚固,以承受工作流体的压力和温度。

涡轮壳体内部通常具有导向叶片和静叶环等导流装置,以保证工作流体在涡轮内部的流动。

二、涡轮的材料1. 叶片的材料涡轮叶片通常采用高温合金,以保证其在高温和高速下不发生塑性变形和疲劳断裂。

常见的高温合金包括镍基合金、铝基合金和钛基合金等。

2. 轮盘的材料涡轮轮盘通常采用钢材,以保证其在高速和高温下不发生塑性变形和疲劳断裂。

常见的轮盘材料包括低合金钢、高合金钢和超高合金钢等。

3. 壳体的材料涡轮壳体通常采用铸造或锻造工艺,以确保其结构坚固和性能稳定。

常见的壳体材料包括铁素体不锈钢、奥氏体不锈钢和耐热合金等。

4. 其他零部件的材料涡轮的其他零部件,如轴承、密封和连接件等,通常采用特殊材料,以确保其在高速和高温下的可靠性和使用寿命。

三、涡轮的工艺1. 叶片的制造工艺涡轮叶片的制造工艺通常包括精密铸造、热等静压成形和数控加工等。

精密铸造能够保证叶片的精度和表面质量,热等静压成形能够提高叶片的力学性能和耐热性,数控加工能够保证叶片的几何形状和尺寸精度。

2. 轮盘的制造工艺涡轮轮盘的制造工艺通常包括锻造、热处理和精密加工等。

中空涡轮扇叶结构

中空涡轮扇叶结构
中空涡轮扇叶结构
中空涡轮扇叶是一种用于航空发动机的关键部件,其结构如下:
1. 材料:中空涡轮扇叶通常由高温合金材料制成,以承受高温和高压的工作环境。常用的 材料包括镍基合金和钛合金等。
2. 外形:中空涡轮扇叶的外形通常呈现出弯曲的形状,以适应气流的流动和承受离心力的 作用。其外形设计通常经过精确计算和优化,以提高气动效率和降低噪音。
5. 表面涂层:为了提高中空涡轮扇叶的表面耐磨性和抗腐蚀性,通常会对其表面进行涂层 处理。常用的涂层材料包括陶瓷涂层和金属涂层等,以提高扇叶的使用寿命和性能。
中空涡轮扇叶的结构设计和制造工艺十分复杂,需要考虑到高温、高压和高速的工作环境 。其结构的合理设计和制造质量的保证对于航空发动机的性能和可靠性具有重要影响。
3. 内部结构:中空涡轮扇叶内部通常为空心结构,以减轻重量并提高强度。中空内部结构 通常由多个薄壁的叶片组成,这些叶片通过根部连接在一起,形成整体的扇叶结构。
Байду номын сангаас
中空涡轮扇叶结构
4. 冷却系统:由于中空涡轮扇叶在工作过程中会受到高温气流的冲击,为了保持其结构的 稳定性和延长使用寿命,通常需要采用冷却系统。冷却系统可以通过内部通道将冷却气体引 入中空涡轮扇叶内部,以吸收和带走部分热量。

发动机涡轮叶片内部结构

发动机涡轮叶片内部结构

发动机涡轮叶片内部结构一、引言发动机涡轮叶片是内燃机中的关键部件,它负责将高温高压气体流动能转化为机械能,推动涡轮旋转,从而带动压气机或涡轮机的运转。

本文将从叶片的结构和工作原理两个方面进行介绍。

二、叶片结构发动机涡轮叶片主要由叶片根部、叶片身和叶片尖部组成。

1. 叶片根部叶片根部是连接叶片和涡轮盘的部分。

它通常由金属材料制成,具有较高的强度和耐高温性能。

叶片根部通过特定的连接方式固定在涡轮盘上,以确保叶片能够承受来自流体的力和转动力矩。

2. 叶片身叶片身是叶片的主要工作部分,它负责将气体流动能转化为机械能。

叶片身通常采用空心的叶型结构,能够使气体在叶片内部流动,并通过叶片的弯曲形状将气体的动能转化为叶片的转动动能。

叶片身的材料通常选用高温合金,以保证其在高温高压环境下的强度和耐腐蚀性能。

3. 叶片尖部叶片尖部是叶片的末端部分,它通常与相邻叶片的尖部形成间隙,以减小气体泄漏和提高叶片的效率。

叶片尖部通常采用特殊的设计和制造工艺,以提高其耐磨损和耐高温性能。

三、叶片工作原理发动机涡轮叶片通过叶片的结构和气流的作用,实现动能转换和力的传递。

1. 动能转换当高温高压气体进入叶片内部时,气体将受到叶片弯曲形状的影响,产生压力差和动能转换。

气体在叶片内部流动时,受到叶片曲率的作用,气体的动能逐渐转化为叶片的转动动能。

叶片身的空心结构和叶片尖部的设计,能够有效地改变气体流动的方向和速度,从而提高叶片的转动效率。

2. 力的传递当气体流动通过叶片时,气体对叶片施加了一个压力力和一个剪切力。

压力力使叶片产生向外的径向力,而剪切力使叶片产生切向力。

这两个力共同作用下,使叶片产生转动力矩,推动涡轮旋转。

叶片根部的连接方式和材料的选择,能够使叶片能够承受来自气体的力和转动力矩,并将其传递给涡轮盘。

四、总结发动机涡轮叶片是发动机中至关重要的部件,其内部结构和工作原理决定了发动机的性能和效率。

叶片的结构包括叶片根部、叶片身和叶片尖部,每个部分都有特定的功能和要求。

慕课航空燃气涡轮发动机结构设计课后

慕课航空燃气涡轮发动机结构设计课后

慕课航空燃气涡轮发动机结构设计课后慕课航空燃气涡轮发动机结构设计课程,是航空工程专业必修的一门课程。

通过学习这门课程,我们可以了解到航空燃气涡轮发动机的基本结构设计原理和方法。

本文将从涡轮发动机的构成、主要部件的设计和优化等方面进行探讨。

一、涡轮发动机的构成航空燃气涡轮发动机主要由压气机、燃烧室、涡轮和喷管等四个部分组成。

压气机负责将空气进行压缩,增加压力和温度,以提供给燃烧室进行燃烧。

燃烧室将燃油喷入其中,并与压缩空气进行混合燃烧,产生高温高压的气体。

涡轮通过高温高压气体的冲击和推动,带动压气机和燃烧室的运转。

喷管则负责将高速高温的尾流排出,产生推力。

二、主要部件的设计与优化1. 压气机的设计与优化:压气机是涡轮发动机的核心部件之一,其设计与优化对发动机性能有着重要影响。

在设计过程中,需要考虑叶片的数量、压比、压气机级数等参数。

通过优化叶片的形状和布局,可以提高压气机的效率和性能。

2. 燃烧室的设计与优化:燃烧室的设计与优化主要涉及燃油喷射、燃烧过程和燃烧室的结构等方面。

在设计过程中,需要考虑燃油的喷射方式、喷油嘴的位置和角度等参数。

通过优化燃烧室的结构和燃烧过程,可以提高燃烧效率和减少污染物的排放。

3. 涡轮的设计与优化:涡轮是涡轮发动机的核心部件之一,其设计与优化对发动机性能和寿命有着重要影响。

在设计过程中,需要考虑叶片的材料、形状和布局等参数。

通过优化叶片的结构和流动特性,可以提高涡轮的效率和寿命。

4. 喷管的设计与优化:喷管是涡轮发动机的尾流排出部件,其设计与优化对发动机的推力和燃油消耗有着重要影响。

在设计过程中,需要考虑喷管的形状、长度和喷嘴的数量等参数。

通过优化喷管的结构和流动特性,可以提高喷管的推力和减少燃油消耗。

三、结语航空燃气涡轮发动机结构设计是航空工程专业的重要课程,通过学习这门课程,可以了解到涡轮发动机的基本结构设计原理和方法。

本文对涡轮发动机的构成和主要部件的设计与优化进行了探讨。

燃气轮机涡轮叶片结构的优化设计与强度分析

燃气轮机涡轮叶片结构的优化设计与强度分析

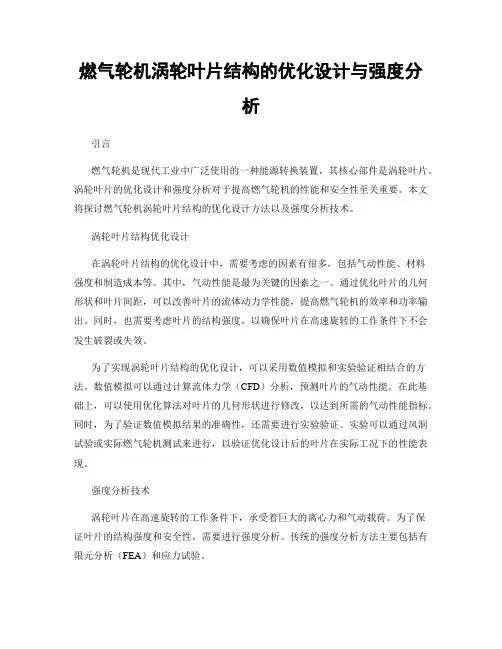

燃气轮机涡轮叶片结构的优化设计与强度分析引言燃气轮机是现代工业中广泛使用的一种能源转换装置,其核心部件是涡轮叶片。

涡轮叶片的优化设计和强度分析对于提高燃气轮机的性能和安全性至关重要。

本文将探讨燃气轮机涡轮叶片结构的优化设计方法以及强度分析技术。

涡轮叶片结构优化设计在涡轮叶片结构的优化设计中,需要考虑的因素有很多,包括气动性能、材料强度和制造成本等。

其中,气动性能是最为关键的因素之一。

通过优化叶片的几何形状和叶片间距,可以改善叶片的流体动力学性能,提高燃气轮机的效率和功率输出。

同时,也需要考虑叶片的结构强度,以确保叶片在高速旋转的工作条件下不会发生破裂或失效。

为了实现涡轮叶片结构的优化设计,可以采用数值模拟和实验验证相结合的方法。

数值模拟可以通过计算流体力学(CFD)分析,预测叶片的气动性能。

在此基础上,可以使用优化算法对叶片的几何形状进行修改,以达到所需的气动性能指标。

同时,为了验证数值模拟结果的准确性,还需要进行实验验证。

实验可以通过风洞试验或实际燃气轮机测试来进行,以验证优化设计后的叶片在实际工况下的性能表现。

强度分析技术涡轮叶片在高速旋转的工作条件下,承受着巨大的离心力和气动载荷。

为了保证叶片的结构强度和安全性,需要进行强度分析。

传统的强度分析方法主要包括有限元分析(FEA)和应力试验。

有限元分析是一种数值计算方法,可以通过将叶片划分为许多小的有限元单元,在每个有限元内计算叶片的受力情况。

通过对有限元分析的结果进行评价,可以确定叶片在不同工况下的强度和变形情况。

然而,由于叶片结构的复杂性,有限元分析可能需要处理大量的网格单元,导致计算时间较长。

为了验证有限元分析的结果,应力试验是不可或缺的。

应力试验可以通过加载已制备好的叶片样品,测量叶片的变形和应力,从而判断叶片的强度是否满足设计要求。

然而,应力试验具有局限性,例如样品数量有限,无法考虑到叶片的实际工作环境等。

结语燃气轮机涡轮叶片结构的优化设计和强度分析对于提高燃气轮机的性能和安全性具有重要作用。

机械设计8涡轮蜗杆结构简要

机械设计8涡轮蜗杆结构简要

二、分类 1、按蜗杆形状分
圆柱蜗杆
环面蜗杆
锥蜗杆
中间平面:齿条与渐开
ZA型:阿基米德蜗杆
线齿轮啮合
端面:阿基米德螺旋线
圆柱蜗杆 ZI型:渐开线蜗杆 端面:渐开线,较精密传动 (刀具加工 位置不同) ZN型:法向直廓蜗杆
环面蜗杆:接触齿对数↑,承载↑(1.5~4)倍, η高,但制造安装要求高。
锥蜗杆:啮合齿数多,ε↑,平稳↑,承载↑。
机械设计8涡轮蜗杆结构简要.ppt
§1 蜗杆传动类型和特点
一、特点和应用
外形类似: 螺旋与斜齿轮的传动
从中间平面剖开: 齿轮与齿条的传动
1、应用 用于传递交错轴之间的回转运动。 一般:空间垂直
P 750KW(通常<50KW),Vs (通常<15 m/s)。 为什么?
35 m/s
由于 i 大,可用于机床分度机构、仪器仪表中。
2、特点
优点: 1)工作平稳:兼有斜齿轮与螺旋传动的优点。
2)i大
蜗杆——1、2、4、6
齿轮——z1>17 传递动力时:i=8~100(常用15~50)
传递运动时:i=几百~上千(单头,η↓)
3)结构紧凑、重量轻、噪音小。 4)自锁性能好(用于提升机构) 。 缺点: 1)制造成本高,加工困难。 2)滑动速度vs大。 3)η低。 4)蜗轮需用贵重的减摩材料。
x>0,正变位 x<0 负变位
2)a不变,齿数变化,凑i 凑i:(a不变, → )
§4 受力分析与效率计算 一、作用力
忽略Ff 圆周力: 轴向力: 径向力:
(蜗杆主动) ——啮合效率
方向判定: 1)蜗轮转向
n2 v2
已知:n1、旋向→n2
n1

航空燃气涡轮发动机结构设计

航空燃气涡轮发动机结构设计
2.2 双转子支承方案
HP 0-2-0 LP 1-2-0
2.3 三转子支承方案
HP 1-0-1 I P 1-2-1 LP 0-2-1
RB199
2.4 滚珠轴承位置
一般原那么 1.尽可能不放在涡轮附近; 2.相对安装节轴向位移最小处; 3.在双支点中均放在压气机之前; 4.在三支点中大多数放在压气机之后。
涡喷六〔WP-6〕发动机
带有加力燃烧室的单转子涡喷发动机 〔中国〕 用于
歼六 强五
使用WP-6发动机的飞机
2. 1 单转子的支承方案
三支点 〔1-2-0〕 涡喷-6 (WP-6)
雅克-15 米格-9
РД-20发动机
苏联制造 用于
米格-9〔前苏联〕
2.1 单转子的支承方案
四支点〔1-3-0〕РД-20
2. 1 单转子的支承方案
浮动套齿联轴器
2. 1 单转子的支承方案
两支点方案特点 适用于刚性转子 一般情况下后支点位于涡轮前 缩短转子长度 提高轴的刚度 支点环境温度高 后支点位于涡轮后 转子支点间跨度加大
2.1 单转子的支承方案
三支点方案特点 适用于轴向尺寸大的转子 必须解决“三点共线〞问题 采用柔性联轴器 提高转子、支承的加工精度
GE90
第四节 支承结构
第四节 支承结构
3. 供油方式: 直射喷油 轴下供油 甩油盘
第四节 支承结构
4. 封严方式: 篦齿封严 端面石墨密封 浮动环式封严 螺纹式封严
第四节 支承结构
蓖齿封油
蓖齿封气
第四节 支承结构
石墨块
端面石墨密封
第四节 支承结构
端面石墨封严
第四节 支承结构
螺纹式封严
3 圆弧端齿联轴器 “圆弧〞定心 端齿传扭 螺栓传递轴向力

风力涡轮机结构

风力涡轮机结构

风力涡轮机结构
风力涡轮机主要由塔筒、机舱、轮毂和叶片组成。

塔筒是风力涡轮机的支撑结构,它将机舱、轮毂和叶片举到高处,以获得更好的风能。

塔筒通常由钢材或混凝土制成,高度从几十米到上百米不等。

机舱位于塔筒顶部,内部装有风力发电机的核心部件,如发电机、变速箱、控制器等。

机舱还配备有各种传感器和监控设备,用于监测风力涡轮机的运行状态。

轮毂是连接叶片和机舱的部分,它将叶片的旋转传递到机舱内部的发电机。

轮毂通常由钢材制成,具有足够的强度和刚度来承受叶片的重量和旋转力。

叶片是风力涡轮机的核心部件,它通过捕获风能并将其转化为机械能来驱动发电机。

叶片通常由复合材料制成,如玻璃纤维和碳纤维增强塑料,具有轻质、高强、耐腐蚀等优点。

除了以上主要部件外,风力涡轮机还包括其他辅助设备,如偏航系统、刹车系统、电缆等。

这些部件协同工作,确保风力涡轮机能够高效、稳定地运行。

随着技术的不断进步,风力涡轮机的结构设计也在不断优化,以提高效率、降低成本和增强可靠性。

同时,为了适应不同的风场条件和应用场景,风力涡轮机的结构也在不断创新和发展。

航空发动机涡轮叶片结构的优化设计

航空发动机涡轮叶片结构的优化设计

航空发动机涡轮叶片结构的优化设计航空发动机是飞机的核心部件,其正常运转对于飞机的安全至关重要。

涡轮叶片作为发动机的核心部分之一,直接影响着发动机的效率、稳定性和寿命。

因此,涡轮叶片的优化设计是航空发动机研发中的重要课题之一。

涡轮叶片的功能主要是将高温高压的高速气流转化成旋转动能,并将旋转动能传递给涡轮轴。

因此,叶片的材料必须具有高温、高强等特性,同时还要具有良好的氧化、耐腐蚀和疲劳等耐久性。

为了满足这些要求,涡轮叶片通常采用高温合金材料制成。

除了材料的选择外,涡轮叶片的结构设计对于发动机的性能和寿命也有着至关重要的影响。

涡轮叶片的结构主要包括叶片的几何形状、表面处理和冷却等方面。

以下将分别从这三个方面探讨涡轮叶片的优化设计。

一、几何形状的优化涡轮叶片的几何形状对于发动机的效率和性能有着至关重要的影响。

过于粗大的叶片会增加通气阻力,降低发动机效率;而过于细小的叶片则会因受热量不足而易于断裂。

因此,设计中需在安全基础上追求最大的效率。

在几何形状的优化方面,一种常用的方法是采用空气动力学设计理论进行计算和优化。

该方法将叶片设计为具有流线型的几何形状,在飞行过程中能够有效地减小阻力和损耗,提高发动机的效率。

此外,还可以采用数值模拟和流场分析等方法进行叶片几何形状的优化。

数值模拟可以快速计算出不同叶片形状下的气动特性,流场分析可以帮助工程师更直观地了解气流在叶片表面的变化规律,进而对叶片进行优化设计。

二、表面处理的优化对于涡轮叶片来说,表面处理是保证其使用寿命和效率的关键。

表面处理通常包括氧化、电子束喷涂和高速切削等技术。

氧化技术是指在叶片表面形成一层氧化膜,其主要作用是增强叶片的耐热和抗腐蚀能力。

电子束喷涂则是将高温合金材料喷涂在叶片表面形成一层密封的金属涂层,能够有效地减小叶片表面的磨损和氧化,延长其使用寿命。

而高速切削技术则是利用高速刀具对叶片表面进行微小切削,以提高其表面光洁度和粗糙度,从而减小形成的气动阻力。

单向轴流式涡轮的设计原理与性能分析

单向轴流式涡轮的设计原理与性能分析

单向轴流式涡轮的设计原理与性能分析引言:涡轮机作为一种常见的能量转换装置,广泛应用于航空、航天、能源和化工等领域。

单向轴流式涡轮作为其中的一种类型,具有简单、紧凑、高效的特点,在许多应用中发挥着重要的作用。

本文将对单向轴流式涡轮的设计原理及性能进行详细地分析与讨论。

一、设计原理1. 工作原理:单向轴流式涡轮是通过涡轮叶片与流体之间的作用力实现能量转换的。

当高速流体通过涡轮叶片时,会在叶片上施加一个冲击力,使叶片带动轴进行转动。

流体通过涡轮叶片时,流体的动能会转化为叶片和轴的机械能,从而实现能量的转换。

2. 结构组成:单向轴流式涡轮一般由叶片、轴、外壳和定子四个主要部分组成。

其中,叶片是能量转换的关键组件,其形状和数量通常根据实际应用需求来设计。

轴则负责将叶片上施加的力转化为机械能,以实现轴的旋转。

外壳则为涡轮提供良好的封闭环境,减少能量损失。

定子则通过其固定的结构保持涡轮的稳定运转。

3. 设计考虑:在单向轴流式涡轮的设计中,需要考虑多个因素以实现最佳性能。

首先是叶片的设计,叶片的形状和数量需要根据流体的流速和流量来进行优化,以实现最大的能量转换效率。

其次是轴的设计,轴的直径和材料选择需要满足涡轮的承载能力要求。

另外,外壳的设计应该尽量减小内部流体的损失,以提高涡轮的整体效率。

二、性能分析1. 能量转换效率:单向轴流式涡轮的能量转换效率是衡量其性能的重要指标。

能量转换效率可以通过涡轮的机械能输出与入口流体动能的比值来计算。

较高的能量转换效率可以提高涡轮的能量利用率,减小能量损失。

2. 流量特性:涡轮的流量特性是指涡轮在不同流量条件下的工作性能表现。

通常来说,涡轮在较小流量下容易出现旋转不稳定的情况,而在较大流量下容易出现流体离心现象。

因此,在设计涡轮时需要综合考虑不同流量条件下的流体特性,以实现稳定且高效的工作。

3. 压力比及效率:压力比是指涡轮在工作过程中能够提供的最大压强与入口压强的比值。

压力比越大,涡轮能够提供的压力差就越大,从而可以更有效地驱动后续设备。

液体火箭涡轮泵结构设计 [文档在线提供]

液体火箭涡轮泵结构设计 [文档在线提供]

一、涡轮泵结构设计的基本特性涡轮泵的基本工作参数是由动力装置根据其任务提出来的。

要满足这些参数要求和提高涡轮泵的参数,需要完善的和可靠的结构设计来保证。

这就需要对涡轮泵的结构特性和配置方案从设计、工艺及材料诸方面进行深入的研究,需针对发动机的结构特点以及推进剂的种类等进行优化设计,选择最佳的结构方案。

二、涡轮泵装置的配置方案涡轮泵在发动机中的配置应能保证由贮箱至泵、至燃气发生器、至发动机推力室的管路以及将工质供入涡轮的导管具有最佳的流体动力学特性。

涡轮泵的配置、扭矩传递方案、泵和涡轮的类型对涡轮泵的装置结构有很大影响。

涡轮功率传递(给一个或多个推进剂泵)的设计方案或集合布局有好多种,部分在图1中示意的画出了。

如果发动机推进剂的密度比较接近,则燃料泵和氧化剂泵的轴转速也比较接近,两种泵可以安置在同一轴上,由单个涡轮驱动。

如果泵的最佳转速和涡轮最佳转速之间不匹配,为了减轻死重、减少涡轮燃气质量,可在它们的轴之间设置齿轮变速箱。

但是为了避免复杂的齿轮箱,在这里牺牲了效率和驱动涡轮的推进剂量,而采用直接传动的方式。

在所有单转子涡轮泵中,结构最简单、可靠性较高的是悬臂配置的冲压式涡轮的单轴式涡轮泵(图一各种涡轮泵设计布局简要示意图a)。

这种配置可以简化燃料泵的密封装置,这对自然推进剂很重要;而氧化剂泵的轴向入口有助于提高泵的抗气蚀性能。

在补燃发动机中,当采用反力式向心涡轮时,悬臂式配置便成为唯一可行的方案。

悬臂式涡轮可减轻涡轮入口和出口的质量,是结构紧凑。

同时可排除由于温度变形和加工精度不够高对轴承工作的影响,排除对远离涡轮的氧化剂泵的热影响。

需要指出的是,实际上在影响涡轮泵配置方案选择的诸因素中,许多项是相互矛盾的。

因此,不能只考虑某一因素,而需要针对各飞行器任务对主要的火箭发动机组件,主要准则(高性能或高效率、最小质量、高可靠性以及低成本)进行权衡和择优,同时将结构简单、工艺性好、涡轮泵及整个动力装置的质量最小作为基本标准,才能获得良好的机构设计。

涡轮盘的结构优化设计

涡轮盘的结构优化设计
文中选用一阶优化方法firstorder作为轮盘优化计算方法在计算过程中每次迭代都有一系列的子迭代组成完成一次迭代产生一个可行性优化结果序列最后在一系列的可行性优化结果序列中找出完全满足状态变量和规定约束条件的序列这个最优设计序列可作为轮盘结构设计的参数选择
E u p n Ma u a t n e h oo y No 1 , 0 8 q i me t n f cr g T c n lg . 1 2 0 i
关 键 词 : NS ; 盘 ; 化 设计 A YS 轮 优
中 图分 类 号 :H1 2 T 2
文 献 标 识 码 : A
文章编号 :6 2 5 5 2 0 1 - 0 6-3 1 7 — 4 X(0 8)1 0 6 - 0
燃气轮机涡轮盘在工作过程 中受到轮盘 自身的离心力和 轮缘部位 叶片 的离心力作用 。轮盘的结构设计要求在保证可 靠性 的情况下 , 重量尽 可能轻 , 结构受力更合理。有限元方法 的基本思想就是将结构离散化 ,用有限个单元来表示复杂的 对象 , 单元之间通 过节 点相互连接 , 然后根据边界条件综合求
程问题 。 从理论上讲 , 任何一种迭代算法都可产生无穷序列 的 设计方 案。在实际优 化中 , 不可能也没必要做无 限次迭 代 , 只
收 稿 日期 :0 8 0 —7 20 — 8 1 作者简介: g (9 2 ) 安徽无为人 , 钟 g 18- , 男, 硕士研究生, 主要从事计算机辅助设计与工程的研究 。
解 , 限 元 方 法是 结 构 优 化 设计 的重 要 方 法 之 一 。 满 足 使 用 有 在
1 O。
() 4 目标 函数 (B)轮盘体积 v 0 O J: T T为 目标 函数 , 公差 为
条件下 ,利用 A S S N Y 对涡轮盘进行三维参数化有 限元分析 ,

风力涡轮机叶片结构的优化设计

风力涡轮机叶片结构的优化设计

风力涡轮机叶片结构的优化设计风力涡轮机是一种利用风能转化为电能的设备,其关键组成部分之一便是叶片。

叶片的结构设计对风力涡轮机的性能和效率有着重要的影响。

本文将探讨风力涡轮机叶片结构的优化设计。

1. 叶片结构的基本原理风力涡轮机叶片的结构优化设计需要考虑的基本原理是aerodynamics(气动学)和 structural mechanics(结构力学)。

在气动学中,叶片的外形和气动特性是关键因素。

结构力学方面,在受力情况下叶片需要具备足够的强度和刚度。

2. 材料选择与叶片形状首先,优化设计需要考虑叶片材料的选择。

传统的叶片材料通常是玻璃纤维增强塑料(GRP)或碳纤维增强塑料(CFRP)。

最近,新材料如复合材料和纳米材料也被研发并应用于叶片结构中,以提高强度和耐久性。

其次,叶片形状也是优化设计的重点。

叶片通常采用逐渐加宽、加厚的三维结构,以便在拦截风能时获得更高的转动力矩。

叶片的纵向曲线、扭曲程度和尖端处理也是优化设计中需要考虑的因素。

3. 气动特性的优化设计针对气动特性的优化设计,可以采用数值模拟和实验测试相结合的方法。

数值模拟使用计算流体力学(CFD)软件,可以模拟风力涡轮机叶片在流体环境中的气动行为,如压力、速度分布和气动力。

实验测试则可以通过风洞测试等手段来验证模拟结果的准确性。

通过优化叶片外形和表面细节,如改变叶片的扭曲度、斜列度、腿距等参数,可以改善叶片的流动特性,提高风能的捕捉效率。

4. 结构力学分析与设计风力涡轮机叶片在运行时要受到强风的冲击和叶片自重的作用。

因此,在结构力学分析方面,叶片的强度、刚度和疲劳寿命等都需要进行综合考虑。

结构优化设计一方面要确保叶片具备足够的强度和刚度来承受径向和轴向力矩,另一方面要降低叶片自重和降低材料的应力和变形。

传统的结构设计通常采用等截面方法,即整个叶片采用相同的截面形状和材料。

然而,随着结构优化设计的发展,新的设计思路如变截面结构、波形结构等也被应用于叶片结构中,以提高叶片的性能和可靠性。

水力涡轮分析

水力涡轮分析

水力涡轮分析水力涡轮是将水的动能转化为机械能的重要装置,广泛应用于水力发电、水泵和水轮机等领域。

本文将对水力涡轮的结构、工作原理以及性能参数进行详细分析。

一、水力涡轮的结构分析水力涡轮通常由转轮、导叶、内壳体和排水装置等组成。

转轮是水力涡轮的核心部件,其主要由轮盘、叶片以及轴等构成。

转轮通过轴与发电机或者其它机械装置相连,将水的动能转化为机械能。

导叶是调整水的流向和流量进入转轮的装置,通过改变导叶的角度和排列方式,可以调节水力涡轮的工作状态。

内壳体则起到固定转轮和导叶的作用,并将水流引导至排水装置。

二、水力涡轮的工作原理水力涡轮通过水流作用于转轮叶片上,产生反作用力,使转轮旋转,从而转化为机械能。

水流进入水力涡轮后,经过导叶的调节,使水流具有一定的进攻角度,加速通过转轮叶片的作用面,并改变了水流动能和动量。

水流对于叶片的冲击力引起的转矩,使转轮旋转,并传递给轴。

同时,水流通过转轮叶片的反作用力,改变了流速和流向,并将转轮后的水流引导至排水装置,完成了从水能到机械能的转换过程。

三、水力涡轮的性能参数分析1. 效率水力涡轮的效率是指将水能转化为机械能的比例,通常以百分比表示。

效率的计算公式为:效率 = 机械输出功率 / 水能输入功率 * 100%。

水力涡轮的效率受到众多因素的影响,如流量、水头、叶轮形状等。

2. 扬程扬程是指水流通过水力涡轮时所具有的下落高度,是评估水力涡轮性能的重要参数之一。

扬程的单位通常为米。

3. 流量流量是指单位时间内通过水力涡轮的水量,通常以立方米/秒表示。

流量的大小直接影响到水力涡轮的输出功率。

4. 叶轮转速叶轮转速是水力涡轮的另一个重要参数,它直接与发电机或机械设备的转速相对应,通常以每分钟转数表示。

四、水力涡轮应用分析1. 水力发电水力涡轮广泛应用于水力发电站,通过将水流动能转化为机械能,进而带动发电机发电。

根据不同的水力涡轮类型和水力资源条件,可以选择合适的水力涡轮方案,并优化设计以提高发电效率。

涡轮叶片空心结构

涡轮叶片空心结构

涡轮叶片空心结构涡轮叶片是用于发动机、涡轮机、涡轮增压器等设备中的重要部件,其结构对于设备的性能和效率有着重要的影响。

空心结构是一种常见的叶片结构,具有重量轻、刚度高、阻力小等优点。

本文将对涡轮叶片空心结构进行详细介绍。

涡轮叶片的主要功能是通过流体的动能转化为机械能,实现功率传递和流体压力增加。

涡轮叶片的结构设计对于功率转化的效率和流体力学性能有着重要的影响。

空心结构的涡轮叶片是在实心叶片的基础上进行改良而来,其内部是空的,可以有效地降低叶片的重量,提高叶片的刚度和抗疲劳性能。

空心结构的涡轮叶片一般由两个壳体构成,内壳体和外壳体之间有一定的间隔。

壳体的材料通常采用高强度、高温、高耐腐蚀性的合金材料,如高温合金、钛合金等。

壳体与盖板之间采用可靠的连接方式,如焊接、铆接等,以确保叶片的强度和密封性。

壳体的形状和尺寸是空心结构涡轮叶片设计的重要参数。

通常,内壳体比外壳体小一些,以保证涡轮叶片在高温和高转速的工作环境下,能够有足够的强度和刚度。

壳体的厚度对叶片的刚度和振动特性也有着重要的影响,厚度过大会增加叶片的重量,厚度过小会影响叶片的刚度。

空心结构的涡轮叶片的内壳体和外壳体之间通常会布置有内部流通道。

这些流通道可以用来冷却叶片,降低叶片的工作温度,提高叶片的寿命和可靠性。

流体通道的形状和布置方式是根据涡轮叶片的工作条件和要求来确定的,通常采用弯道、弯管、蜿蜒等形式。

流体通道的尺寸、宽度和深度要进行合理设计,以保证流体的流速和压降满足要求。

空心结构的涡轮叶片在制造过程中需要注意一些关键技术和过程。

首先,壳体的制造需要采用先进的金属加工技术,如铸造、锻造、数控加工等,以保证叶片的尺寸和形状的精度。

其次,壳体与盖板之间的连接需要保证密封性和强度。

最后,叶片还需要进行热处理、表面处理等工艺过程,以增强其材料的性能和耐久性。

总结起来,空心结构是一种重量轻、刚度高、阻力小的涡轮叶片结构。

它通过内部的空腔和流体通道来降低叶片的重量,并通过合理的壳体形状和流体通道的布置来提高叶片的刚度和抗疲劳性能。

涡轮内部结构

涡轮内部结构

涡轮内部结构涡轮是一种常见的动力装置,广泛应用于航空、航天、船舶、汽车和工业领域。

涡轮的内部结构是实现其工作原理的关键部分。

本文将从涡轮的组成和工作原理两个方面介绍涡轮的内部结构。

一、涡轮的组成涡轮主要由转子和定子两部分组成。

1. 转子转子是涡轮的主要部分,也是直接从动力中获得能量的部分。

转子通常由一系列叶片组成,这些叶片固定在一个轮盘上。

转子的材料通常是高强度的合金,以承受高速旋转和高温环境。

叶片的形状和数量可以根据涡轮的应用和设计要求进行调整。

2. 定子定子是涡轮中相对静止的部分,通常由一个或多个导叶环组成。

导叶环固定在涡轮内部的壳体上,起到引导流体流动的作用。

导叶环的形状和数量也可以根据涡轮的设计要求进行调整。

二、涡轮的工作原理涡轮的工作原理基于牛顿第三定律,即作用力与反作用力相等且方向相反。

涡轮通过流体的作用将能量转化为机械能。

1. 流体进入涡轮在涡轮运行时,流体(如气体或液体)通过进口进入涡轮。

流体的进入速度和压力取决于涡轮的设计和工作条件。

2. 转子叶片受力流体进入涡轮后,会与转子叶片发生作用力。

作用力的大小和方向取决于流体的速度和叶片的角度。

转子叶片的形状和角度可以使流体产生旋转或加速。

3. 能量转化由于流体对叶片的作用力,转子开始旋转。

旋转的转子将流体的动能转化为机械能。

转子叶片的形状和数量的选择对能量转化的效率有重要影响。

4. 流体离开涡轮经过转子叶片的作用,流体的速度和压力发生变化。

流体离开转子后,进入涡轮的能量已经转化为机械能,流体的速度和压力也相应变化。

涡轮的内部结构是实现其工作原理的关键部分。

转子和定子的设计和配置对涡轮的性能和效率有重要影响。

同时,涡轮的材料和制造工艺也会影响其耐久性和可靠性。

因此,在设计和制造涡轮时,需要综合考虑涡轮内部结构的各个方面,以实现最佳的性能和效果。

总结起来,涡轮的内部结构由转子和定子组成。

转子是涡轮中的动力部分,通过叶片将流体的能量转化为机械能;定子是涡轮中的静止部分,通过导叶环引导流体流动。

涡轮—涡轮结构特点

涡轮—涡轮结构特点

二 涡轮静子结构
涡轮静子组件主要包括静子
机匣、导向叶片、封严装
置、间隙控制装置等
导向叶片
涡轮静子组件
二 涡轮静子结构 2.导向叶片
• 空心结构,内通冷却空气 • 叶片成组
观察:导向叶片结构特点
一 涡轮转子结构特点
二 涡轮静子结构特点

涡轮框架
ห้องสมุดไป่ตู้
三 涡轮框架
涡轮框架
涡轮转子包括高压涡轮转子和低压涡轮转子
涡轮轴
叶片
涡轮转子主要由涡轮盘、叶片和涡轮轴组成
一 涡轮转子结构 2.转子叶片
叶身 中间叶根
榫头
观察:叶片结构特点
一 涡轮转子结构 2.转子叶片 • 叶身
叶身结构特点 • 叶身比较厚,内部有通冷却空气的孔
一 涡轮转子结构 2.转子叶片 • 叶身
叶身结构特点 • 叶身比较厚,内部有通冷却空气的孔
切向支柱由热膨胀引起的 应力最小,因为如果膨胀 将使毂轻微转动。
涡轮框架支柱
小结
涡轮转子结构特点 涡轮静子结构特点
三 涡轮框架
涡轮框架支持发 动机排气尾锥
三 涡轮框架
支柱
涡轮框架的功用 • 提供发动机后安装节的连接点 • 是发动机后部的主要结构件,支撑涡轮转子 • 支撑发动机排气部件(喷管和排气锥) • 框架上支柱起整流作用,将排气变成轴向
三 涡轮框架
径向支柱通常设计的尽可 能短,支柱的膨胀最小,保 持框架毂上的应力低。
叶身结构特点
• 叶身比较厚,内部有通冷却空气的孔 • 叶身扭曲,非直叶片 • 叶身有抗振措施
抗振措施主要有叶片带冠、叶身带箍 圈或凸台、叶片切角等
一 涡轮转子结构 2.转子叶片 • 叶身
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

导向器包括:
外环、叶片、内环
3.1 机匣
设计要求:
装配问题:连接时要保证工作定心及周向位置。 定位:径向定位、周向定位。 安装边:外冷内热存在热应力。 加工方法:铸造、锻件、板料焊接。
3.1 机匣
机匣的定心
机匣防热应力
3.1 机匣
机匣的销钉定心
3.2 叶尖间隙控制
1.影响叶片与机匣间隙的因素:
2.1 工作叶片
3.
榫头
小齿多齿结构 应力分布均匀 较好的温度分布 加工难度较大
2.1 工作叶片
3.
榫头
双叶片
2.1 工作叶片

4. 中间叶根(伸根) 作用:
降低叶片对盘的传
热 冷却空气导入 减小应力集中 伸根处可安装阻尼 材料
2.1 工作叶片

5.锁紧方式
工作叶片
2.1 工作叶片
1.叶身特点:பைடு நூலகம்
叶片厚且横截面弯曲大;
截面沿高度变化大;
叶栅通道为收敛形; 叶片作功量大; 通道形式多为等内径或等中径。
2.1 工作叶片
2.
叶片结构设计:
带冠--增加叶片间刚度和阻尼
带箍--增加刚度和阻尼减振
切角调频--防止叶片振动 叶尖喷涂耐磨涂层-可减小间隙 机匣涂易磨涂层 -减小叶片磨损
机匣和叶片的蠕变; 转子与机匣偏心、机匣变形; 通道形式与支点的分布;
2.设计要求:
机匣刚度好保持圆度 材料的耐高温性能好 保持机匣与转子同心
涡轮叶片与机匣径向间隙变化
设计采取措施——带冠
F404高压涡轮
调整装配间隙 内环加易磨材料
双层或三层机匣
主动间隙控制 被动间隙控 制
裂纹。(喷砂?)
涡轮转子
V2500 轮盘
涡轮转子
2.3 转子结构
1.
盘--轴连接
径向销钉连接
2.3 转子结构
1.
盘--轴连接 焊接转子
2.3 转子结构
1.
盘--轴连接
短螺栓连接
2.3 转子结构
1.
盘--轴连接
圆弧端齿 (RB199)
2.3 转子结构
1.
盘--轴连接
2.1 工作叶片
定向结晶 单向结晶
2.1 工作叶片
7.叶片材料
防护涂层 铝化物涂层抗氧化腐蚀; Cr抗硫化物腐蚀。 高温涂层
2.2 涡轮盘

1) 工作条件:
高转速 , 温度沿半径方向分布不均匀
2)剖面形状:
一般为对称, 开孔--边缘加厚
3) 加工方法:
锻件、粉沫冶金热等静压制造; 非定位面喷丸可减少加工应力和表面
RR公司带冠高压叶片
带箍---WP7发动机涡轮
箍环
2.1 工作叶片
3.
榫头
1.工作条件: 轮缘温度为 500--650℃ 2.要求: 自由膨胀、减少热应力、热传导性好、强度好 3 结构特点: 多齿承载 、倒锥型 、间隙装入。
2.1 工作叶片
3.
榫头
大圆弧少齿 具有小的应力集中 对工况的变化有了 好的适应力 加工相对简单 结构阻尼性能好
5.3典型冷却系统
3.
分类
不传力的导向器
传力的导向器
3.3 导向器
4.结构设计要求:
出口面积调节 安装:挂钩式连接 斜置导向叶片
挂钩式涡轮 导向器叶片
正交叶片
第四节 低压转子断轴安全装置

4.1 断轴可能性:
低压转子轴细而功率大, 风扇进口大易受外来物打伤卡死引起转子扭断。

4.2 危害性:
高压涡轮叶片
高压涡轮叶片
2.1 工作叶片
7.叶片材料
涡轮部件对材料的要求: 高温下高的持久强度, 蠕变强度,疲劳强度, 热稳定性,好的物理性质和工艺性。 材料工艺的选择演变 A) 锻造 (60年代) B) 精铸 (70年代) C) 定向结晶(80年代)D) 单向结晶(80年代)
第五章 涡轮结构设计
轴流式涡轮 向心式涡轮
第三讲 涡轮结构设计
第一节
概 述 第二节 涡轮转子 第三节 涡轮静子 第四节 涡轮部件的冷却
燃气涡轮工作原理
冲击式涡轮
反作用力涡轮
第一节 概 述

1.1 涡轮部件的特性
温度:温度高、温度不均、工况变化; 转速:转速高-离心负荷大、平衡困难;
超转,飞转危险极大。 例如:CAAC 1988年5月30日TY154 (D30KY-154)

4.3 设施:
JT15D,SPEAY利用轴的移切断油路 利用转子叶片与静子相碰而刹车
JT9D
第五节 冷却系统

5.1 冷却目的 提高涡轮前温度 温度场均匀减小热应 力 减低零件的温度 使燃气与零件分开
功率:叶片平均功率大、级数少。
第一节 概 述
1.2
技术要求
高效率
尺寸小,结构紧凑
足够的高温强度 热定心好,热应力小 良好的冷却系统 适当选择材料
第一节 概 述

1.3 组成
静子-导向器及
机匣 转子及其支承系 统 冷却系统
第二节 涡轮转子
组成:
涡轮盘
涡轮轴
JT9D发动机涡轮主动间隙控 制
3.3 导向器
3.3 导向器

1 工作条件:
温度最高且不均匀、易产生热应力、烧蚀; 直接与燃气接触易腐蚀、氧化;
冷热疲劳易产生疲劳裂纹;
不转动。

2. 设计中要解决的问题:
高温下可靠工作;
允许自膨胀--三个方向; 能调节出口面积;
3.3 导向器
锁片,挡板
2.1 工作叶片
高寿命,高可靠性锁紧结构
2.1 工作叶片

5.锁紧方式
涡轮叶片无
螺栓槽向锁 紧
2.1 工作叶片
涡轮叶片的无螺栓锁紧
2.1 工作叶片
6.冷却叶片
对流冷却
气膜冷却
带导流板 复合冷却
2.1 工作叶片
6.冷却叶片
对流换热 冲击冷却 气膜冷却
盘带短轴通过花
键与轴连接 多根长螺栓连接
2.3 转子结构
2
盘--盘连接
径向销钉 焊接 短螺栓连接
盘上直接开孔螺栓连接
多根长螺栓连接
2 盘--盘连接
短螺栓连接
2 盘--盘连接
盘上开孔螺栓连接
2 盘--盘连接
盘上开孔螺栓连接
2 盘--盘连接
长螺栓连接
第三节 静 子
组成:
机匣和导向器

设计的基本原则: 冷却效果好 冷却后温度场均匀 减小漏气量 气源
损失小、可行
第五节 冷却系统
5.2
冷却方法
1)对流冷却 可使温度降低200-250℃ 2)冲击冷却 3)气膜冷却 可使温度降低400--600℃ 4)发散冷却 可使温度降低200-250℃ 普遍使用前三种的混合
相关文档
