汽车电子控制系统的数据流检测分析方法和步骤
大众车系数据流和故障码分析(第一章)
第一章数据流和故障码分析在维修中的应用第一节概述一、在汽车故障分析中的作用随着汽车电控技术的飞速发展，环保要求越来越高，汽车排放标准日益严格，汽车制造厂家为适应时代的发展，电控技术日益完善。
汽车为检修和设定方便，在汽车电控系统中设置了故障码和数据流记忆功能。
读取故障码和和进行数据流分析成为现代汽车维修故障诊断的首先要开始的一项工作。
故障码：当汽车的传感器和执行器发生故障时，为便于维修检测，在设计时生产厂家将对重要的传感器和执行器进行监控，对其故障进行编号，通过点亮仪表板上的“CHECK”指示灯来通知汽车驾驶人员汽车出现故障，应进行维修或调整。
故障码的输出有两种方式，第一种：通过故障灯指示产生响应的代码。
1995年以前的老款车型采用较多，特点是简单、不必使用昂贵的设备和仪器。
第二种：通过汽车厂家专用的仪器进行故障码的读取，相比之下，第二种方法比较准确和方便。
数据流：控制电脑与传感器和执行器交流的数据参数通过诊断接口由专用诊断仪读出的数据称数据流。
在汽车电脑中增加了数据流记忆功能，真实的反映了传感器和执行器的工作电压和状态，为诊断故障提供了依据。
数据流只能通过仪器读取。
数据流作为汽车电脑的输入输出数据，使维修人员随时可以了解汽车的工作状况，及时诊断汽车的故障。
读取数据流可以检测到汽车各种传感器的工作状态；检测汽车的工作状态；通过数据流还可以设定汽车的运行数据。
二、汽车电控系统的工作原理概述1．汽车电控系统的组成汽车电控系统的组成方框图见图1-1。
图1 汽车电控系统的组成在框图中，各种传感器就相当于人的眼睛和耳朵，中央控制器相当于人的大脑,各种执行器相当于人的手，脚和口。
传感器的各种信号通过线路传到中央控制器,在进入中央控制器之前,由于各种传感器产生的信号电压不全是数字信号(因中央控制器只能处理数字信号1001)，所以必须进行转换，汽车电控系统的组成例如节气门位置传感器输入的即为模拟信号,氧传感器输出的既为数字信号,为便于中央控制器进行处理,在中央控制器之前,增加了模/数转换电路,既将各种传感器信号进行统一转换,为标准的数字信号,中央控制器才能进行处理,各中央控制器所需推动信号需要有模拟信号(步进电机)和数字信号(各种电磁阀体),而中央控制器输出的信号全部为数字信号,故在中央控制器的输出部分增加了一级数字/模拟(D/A)转换,将中央控制器输出信号转换为合适的信号来推动各种执行器.存储器分为两大部分：（1）PROM 存储器内部存储了汽车在不同工况下的运行数据,该数据决定了汽车的运行状况,这个数据是由厂家在生产时，经过多次实验得到的,并固化在存储器中。

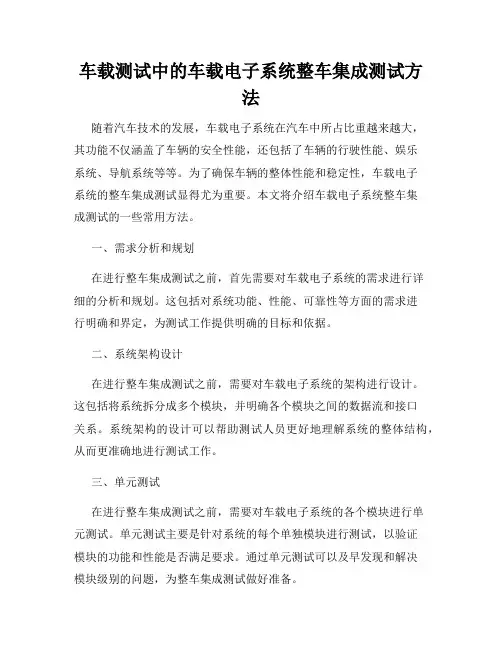

车载测试中的车载电子系统整车集成测试方法
车载测试中的车载电子系统整车集成测试方法随着汽车技术的发展，车载电子系统在汽车中所占比重越来越大，其功能不仅涵盖了车辆的安全性能，还包括了车辆的行驶性能、娱乐系统、导航系统等等。
为了确保车辆的整体性能和稳定性，车载电子系统的整车集成测试显得尤为重要。
本文将介绍车载电子系统整车集成测试的一些常用方法。
一、需求分析和规划在进行整车集成测试之前，首先需要对车载电子系统的需求进行详细的分析和规划。
这包括对系统功能、性能、可靠性等方面的需求进行明确和界定，为测试工作提供明确的目标和依据。
二、系统架构设计在进行整车集成测试之前，需要对车载电子系统的架构进行设计。
这包括将系统拆分成多个模块，并明确各个模块之间的数据流和接口关系。
系统架构的设计可以帮助测试人员更好地理解系统的整体结构，从而更准确地进行测试工作。
三、单元测试在进行整车集成测试之前，需要对车载电子系统的各个模块进行单元测试。
单元测试主要是针对系统的每个单独模块进行测试，以验证模块的功能和性能是否满足要求。
通过单元测试可以及早发现和解决模块级别的问题，为整车集成测试做好准备。
四、功能测试在进行整车集成测试之前，需要对车载电子系统的整体功能进行测试。
功能测试主要是验证系统在各种场景下的功能是否正常，包括但不限于车辆的刹车、加速、转向等操作，并确保系统能够正确响应和处理各类输入。
功能测试可以帮助发现系统在实际使用过程中可能存在的问题，并及时进行修复。
五、性能测试在进行整车集成测试之前，需要对车载电子系统的性能进行测试。
性能测试主要是验证系统在各种负载和压力下的性能表现，包括系统的响应时间、数据处理速度等。
通过性能测试可以评估系统的性能瓶颈和优化潜力，为提升系统的性能做出相应的调整和改进。
六、兼容性测试在进行整车集成测试之前，需要对车载电子系统的兼容性进行测试。
兼容性测试主要是验证系统能否与其他硬件设备和软件系统正常协同工作，确保系统的稳定性和可靠性。
通过兼容性测试可以排除系统的兼容性问题，保证系统在各种使用环境下的正常运行。
X-431解码器的使用
组别号 00 01
含义 基本功能 基本功能
02
03 04
基本功能
基本功能 怠速稳定
05
06 07
怠速稳定
怠速稳定 λ控制和ACF阀（活性碳罐电磁阀）系统
解码器的使用
实训项目：X-431解码器的使用
实训目的：
1、学会正确使用X-431解码器检测汽车的故 障码及读取发动机的数据流 2、根据检测结果对发动机情况进行有步骤的分 析和排除故障
实训工具：
X-431解码器 发动机实训台 桑塔纳3000实训车
认识X-431
主机 迷你打印机 诊断盒
例如: 有故障: 水温传感器开路。 有故障现象: 冷车不易着车,热车 一切正常。 有故障码: 能够读出故障码。
有故障/有故障现象/无故障码
例如: 有故障: 喷油器结焦 有故障现象: 喷油不良,发动j机运转不 平稳。 无故障码: 不能读出故障码
有故障/无故障现象/有故障码
例如: 有故障: 空气温度传感器开路。 无故障现象: 空气密度修正,对空燃比影 响较小,感觉甚微 有故障码: 能够读出故障码。
1
2
3 4
显示组02 显示区 1
发动机怠速，冷却液温度大于80℃ 内容解释 发动机转速800±30转/分：正常 转速超差：检查怠速 发动机负荷（曲轴每转喷射持续时间） 1.00~2.50ms：正常 ﹤1.00ms：进气系统有泄漏，燃油压力太高 ﹥2.50ms：发动机负荷太大 发动机每循环喷射持续时间2.0~5.0：正常 ﹤2.0ms：从油箱净化系统排气比例高 〉5.0ms：发动机负荷太大 进气空气质量2.0~4.0g/s:正常 <2.0g/s：进气系统有泄漏 >4.0g/s:发动机负荷太大

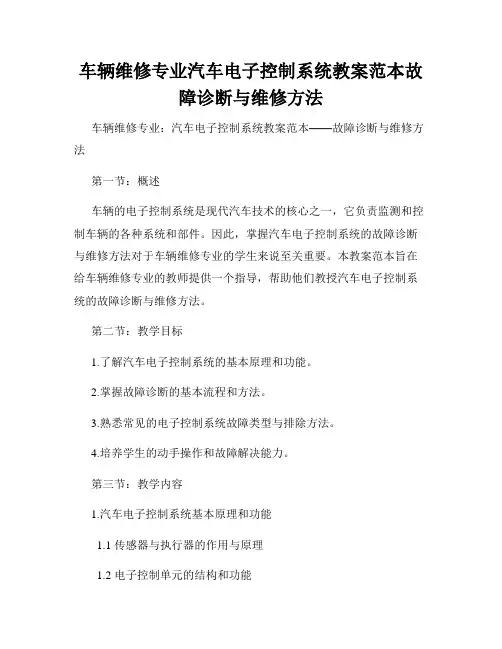

车辆维修专业汽车电子控制系统教案范本故障诊断与维修方法
车辆维修专业汽车电子控制系统教案范本故障诊断与维修方法车辆维修专业：汽车电子控制系统教案范本——故障诊断与维修方法第一节：概述车辆的电子控制系统是现代汽车技术的核心之一，它负责监测和控制车辆的各种系统和部件。
因此，掌握汽车电子控制系统的故障诊断与维修方法对于车辆维修专业的学生来说至关重要。
本教案范本旨在给车辆维修专业的教师提供一个指导，帮助他们教授汽车电子控制系统的故障诊断与维修方法。
第二节：教学目标1.了解汽车电子控制系统的基本原理和功能。
2.掌握故障诊断的基本流程和方法。
3.熟悉常见的电子控制系统故障类型与排除方法。
4.培养学生的动手操作和故障解决能力。
第三节：教学内容1.汽车电子控制系统基本原理和功能1.1 传感器与执行器的作用与原理1.2 电子控制单元的结构和功能1.3 总线网络的概念和应用2.故障诊断的基本流程和方法2.1 故障码的获取与解读2.2 仪表和仪表板的故障诊断2.3 使用故障诊断仪进行故障排查2.4 数据流诊断与故障仿真3.常见的电子控制系统故障与排除方法3.1 发动机控制系统的故障与排除3.2 制动控制系统的故障与排除3.3 点火系统的故障与排除3.4 空调控制系统的故障与排除第四节：教学方法与手段1.理论讲授与实例分析相结合，使学生能够更好地理解课程内容。
2.实验操作与案例分析，通过动手操作和解决实际问题的训练，提升学生的实际应用能力。
3.小组讨论和互动交流，促进学生之间的合作和学习。
第五节：教学评估与反馈1.课堂练习，检测学生对于教学内容的掌握程度。
2.实验考核，评估学生实际操作和解决问题的能力。
3.课程反馈，收集学生对于教学过程和内容的意见和建议。
第六节：教学资源1.教材：《汽车电子控制系统原理与维修》，xxx出版社。
2.软件：故障诊断仪软件、数据流仿真软件等。
3.实验设备：汽车电子控制系统实验台、接口电缆等。
第七节：教学进度安排本教案范本采用12周的教学进度安排，每周两次课，每次课2个学时。
汽车电子控制单元(ECU)故障排查与修复方法
汽车电子控制单元（ECU）故障排查与修复方法汽车电子控制单元（ECU）是现代汽车中重要的电子设备之一，它负责控制发动机、变速器、离合器和其他系统的工作。
然而，由于长期使用和外部因素的影响，ECU可能会出现故障，导致汽车无法正常运行。
本文将介绍汽车电子控制单元故障的排查与修复方法。
一、故障排查1.1 停车检查首先，当发现汽车出现异常状况时，驾驶员应该尽快将汽车停在安全的地方，并关闭发动机。
在停车后，可以通过以下几个步骤进行初步排查：（1）观察仪表盘上的警示灯是否亮起，警示灯的亮起可能暗示着ECU出现故障；（2）检查引擎是否有异响或异常烟雾排放；（3）观察车辆是否出现失速、加速缓慢或无法启动等异常现象。
1.2 诊断工具检测如果初步排查未发现问题，并且警示灯未亮起，驾驶员可以使用专业的汽车诊断工具对ECU进行检测。
这些工具可以通过OBD接口与车辆的ECU进行通信，读取故障码和数据流等信息。
通过分析诊断工具提供的数据，可以定位ECU可能存在的故障。
1.3 检查传感器和连接线路在诊断过程中，有必要检查与ECU相关的传感器和连接线路是否工作正常。
这些传感器负责向ECU传输关键的车辆信息，如转速、温度和氧气浓度等。
检查传感器时，需要确保其接线良好并清洁，不存在损坏或松动的情况。
同时，还应检查连接线路是否受损或短路。
1.4 测试ECU的电源和接地ECU需要稳定的电源供应和良好的接地条件。
在排查故障时，可以使用电压表检测ECU接收到的电压值是否正常。
同时，还应检查ECU 的接地情况，确保接地良好，没有腐蚀或松动的现象。
二、故障修复2.1 清除故障码根据诊断工具提供的故障码，可以了解到ECU存在的具体问题。
有些故障码可能是临时性的，可以通过清除故障码的方式解决。
使用诊断工具，选择清除故障码功能即可。
2.2 更换损坏的传感器如果故障码指示传感器出现故障，将其更换为新的传感器可能解决问题。
在更换传感器时，应选择合适的型号，并按照汽车制造商的要求进行操作。
汽车电控系统故障检测与诊断方法
汽车电控系统故障检测与诊断方法汽车电控系统是现代汽车的重要组成部分，它包括电子控制单元（ECU）、传感器、执行器等部件，负责控制发动机、变速器、制动系统、转向系统等汽车重要功能的运行。
随着汽车电子技术的不断发展，汽车电控系统的功能越来越复杂，故障检测与诊断方法也愈发重要。
本文将就汽车电控系统故障检测与诊断的方法进行探讨。
一、汽车电控系统故障检测概述汽车电控系统故障检测是指对汽车电控系统进行故障诊断和定位，找出导致汽车性能异常的原因。
汽车电控系统的故障表现多种多样，有时会导致汽车无法启动、动力不足、油耗增加等问题，而有时又会导致发动机抖动、轻微异响、变速箱无法换挡等现象。
准确快速地对汽车电控系统进行故障检测是非常必要的。
二、汽车电控系统故障检测方法1. 故障码读取现代汽车的电控系统内置了诊断接口（OBD接口），通过接入故障诊断仪，可以读取汽车的故障码。
故障码是汽车电子控制单元（ECU）自动存储的与汽车故障相关的代码，通过读取故障码可以了解电控系统的故障信息，从而指导后续的故障诊断工作。
2. 传感器的检测传感器是汽车电控系统中的重要组成部分，它可以感知发动机的转速、冷却液温度、节气门位置等参数，并将这些参数传输给电子控制单元（ECU）。
传感器故障会导致ECU接收到错误的参数，从而影响整个系统的正常运行。
对传感器进行检测，可以通过测量传感器的输出信号和参考值之间的差异来判断传感器的工作状态。
3. 执行器的检测执行器是汽车电控系统中的另一个重要组成部分，它可以根据ECU的指令来调节汽车的工作状态，如驱动喷油嘴、调节节气门、控制变速器等。
执行器的故障会导致ECU无法准确地控制汽车的工作状态，从而影响汽车的性能。
对执行器进行检测是汽车电控系统故障诊断的重要环节。
4. 数据流诊断数据流诊断是通过连接汽车诊断仪，读取汽车各个传感器和执行器的实时数据，并进行分析，从而判断汽车电控系统的工作状态。
通过数据流诊断可以了解汽车各个部件的工作情况，从而判断出现故障的原因。
汽车电脑检测实验报告
一、实验目的1. 理解汽车电脑（ECU）的基本原理和功能。
2. 掌握汽车电脑检测的方法和流程。
3. 学习使用汽车电脑检测仪器，分析故障代码，诊断车辆问题。
4. 提高汽车维修技术，为实际工作中解决车辆故障提供理论依据。
二、实验器材1. 汽车电脑检测仪器（OBD诊断仪）2. 待测车辆（如：大众帕萨特）3. 数据线4. 相关工具三、实验内容及步骤（一）实验准备1. 将待测车辆停放在平坦的场地，确保车辆稳定。
2. 将OBD诊断仪连接到待测车辆的OBD接口。
3. 打开待测车辆，确保车辆处于正常工作状态。
（二）ECU检测1. 启动OBD诊断仪，进入车辆诊断系统。
2. 输入车辆信息，如车辆型号、发动机型号等。
3. 选择需要检测的ECU系统，如发动机控制单元、变速箱控制单元等。
4. 读取ECU系统数据流，观察实时参数变化。
5. 分析数据流，判断是否存在异常情况。
（三）故障代码诊断1. 读取故障代码，分析故障原因。
2. 根据故障代码，查找相关维修手册，了解故障处理方法。
3. 检查相关部件，如传感器、执行器等，确认故障部件。
4. 更换故障部件，重新进行ECU检测，验证故障是否排除。
（四）实验数据及结果1. 在实验过程中，记录下各个ECU系统的数据流及故障代码。
2. 分析数据流，发现异常情况如下：- 发动机控制单元：氧传感器电压不稳定，可能导致发动机油耗增加、排放超标。
- 变速箱控制单元：车速传感器信号异常，可能导致变速箱换挡不及时。
3. 根据故障代码及数据流分析，确定故障原因及处理方法。
4. 更换故障部件后，重新进行ECU检测，验证故障已排除。
四、实验总结1. 通过本次实验，掌握了汽车电脑检测的基本方法，熟悉了OBD诊断仪的使用。
2. 理解了汽车ECU系统的工作原理，学会了分析数据流，诊断故障。
3. 提高了汽车维修技术，为实际工作中解决车辆故障提供了理论依据。
五、实验心得1. 汽车电脑检测是现代汽车维修的重要手段，熟练掌握检测方法对于提高维修效率至关重要。
汽车电子产品ECU测试方法
汽车电子产品 ECU 测试方法摘要：随着微机控制技术的发展，汽车电子在汽车上的应用也越来越重要，在越来越多的汽车电子设备的复杂性的要求下，必须对其进行检测和开发实验。
本文介绍了汽车电子产品的应用和系统组成，并主要阐述了汽车电子设备ECU的检测方法对其电子设备进行检测，以达到对ECU运算、检测、协调和控制功能的诊断，从而加强检测的效率和准确度，并提高检测的覆盖面和重复性，保证汽车的整体质量。
关键词：ECU；汽车电子；测试方法；虚拟仿真引语：随着用户对汽车的性价比、安全性、质量、使用感等方面的要求不断提高，汽车技术正朝着科技化、模块化的方向发展。
现代汽车上所配用的电子产品也更新换代，各种传感器、执行器、控制设备等都电子元件中都有电子控制单元的使用，必须对ECU的功效及质量进行切实的出厂前测试才能保证汽车的整体质量。
ECU的不断改进和完善需要进行仿真场景的试验，但试验条件复杂，运行工况复杂，人工测试的方法难以控制计算的误差而且容易造成设备的损坏，所以，在ECU的初步设计和台架试验之前，根据产品的运行状况，使用计算机模拟真实场景对ECU进行测试，以确保ECU各项性能达到设计要求。
1.汽车电子产品ECU的应用汽车中的电子控制单元采用压力传感器、温度传感器等多种传感器及各类线路集成装置，将车辆各部件的工作状况信息进行收集整合，然后将其结果发送给电子控制器，电子控制器在收到这些信息后，对各个传感器进行计算、分析、决断，最后将指令发送到工作部件来实现总操控的作用。
1、自诊断功能。
ECU通常具有故障自诊断与保护的能力，在发生故障时，可以将故障码存入存储器，并通过保护机制，从上面所描述的固有程式中读出替换程式，以保持引擎正常工作。
同时，这些故障信息也会在仪表板上实时显示，让用户能够及时地发现问题并把车送到维修中心，由维修人员通过专用的仪器读取，从而更好地解决问题。
2、自适应功能。
ECU拥有自动学习功能，能够自动检测到驾驶员的驾驶状态，然后根据驾驶员的日常行为进行相应的调整。
试论汽车电控系统的检测与诊断方法
试论汽车电控系统的检测与诊断方法汽车电控系统是现代汽车的重要组成部分，它负责控制引擎、变速器、悬挂系统和车辆安全系统等多个部件的工作，对车辆性能和安全性起着至关重要的作用。
而随着汽车技术的不断发展和更新，电控系统的功能也变得越来越复杂，一旦出现故障，将给驾驶者和乘客带来巨大的安全隐患。
对汽车电控系统进行及时、准确的检测与诊断显得尤为重要。
一、汽车电控系统的检测方法汽车电控系统的检测方法主要分为外部检测和内部检测两种。
1. 外部检测外部检测主要通过仪表盘上的警示灯和显示屏上的故障代码来判断电控系统是否出现故障。
当汽车电控系统出现故障时，相应的警示灯就会亮起，并可能会出现故障代码显示在显示屏上，通过观察这些信号可以初步判断出故障的部位，比如发动机故障灯亮起可能是引擎系统出现问题，刹车系统故障灯亮起可能是刹车系统出现问题。
外部检测仅仅是初步检测，还需要进一步的内部检测来确认故障。
内部检测主要通过专业的汽车诊断仪来对汽车电控系统进行检测。
汽车诊断仪是一种专门针对汽车电子控制系统的设备，它能够连接到汽车的OBD口（On-Board Diagnostics，车载诊断接口），通过读取车辆的数据流和故障码等信息，来判断汽车电控系统是否存在故障。
通过汽车诊断仪，可以找到具体的故障代码，以便进一步确定故障的原因和位置，比如是传感器故障、执行器故障、线路短路等。
汽车电控系统的诊断方法主要包括故障代码诊断、数据流诊断和专用仪器诊断等。
1. 故障代码诊断当汽车电控系统出现故障时，会存储相应的故障代码，通过读取这些故障代码就能够知道出现了什么问题。
比如P0300代码代表发动机失火，P0171代码代表发动机燃油过浓，通过查阅汽车技术资料或者询问专业技师，就能够初步判断出故障的原因和位置。
故障代码只是一个线索，有时候并不能完全确定故障的原因，还需要结合数据流诊断来进一步确认。
2. 数据流诊断数据流诊断是通过专业的汽车诊断仪来读取汽车的数据流信息，包括发动机转速、节气门位置、进气温度、车速、油门踏板位置和氧传感器信号等数据。
维修技巧与实力：数据流分析法在汽车故障诊断中的应用及案例
维修技巧与实力：数据流分析法在汽车故障诊断中的应用及案例随着汽车及电子技术的发展，汽车制造商为适应时代的需求，汽车电控技术也日益完善。
为满足汽车维修人员对故障检修和设定的需要，在汽车电控系统中设置了故障代码和数据流记忆功能，读取故障代码和进行数据流分析成为现代汽车维修人员故障诊断中的首要工作。
在汽车维修中，故障现象有不同的解决方法，维修技师也有不同的维修技巧，即使相同的车型，同样的故障现象，所采取的检测诊断方法及思维不一，最终所花费的维修时间与成本也不同，故掌握先进的故障诊断技术，对维修工作将起到事半功倍的效果。
本文主要对汽车故障代码和数据流的概念、数据流分析的应用、数据流分析的方法、数据流分析汽车故障的建议和策略作简要介绍。
同时，利用数据流分析法排除在工作中所遇到的相关故障案例，希望能够通过本文的阅读使汽车维修人员在工作中起到一定借鉴作用。
一、故障码及数据流概述1.故障码当汽车电控系统的相关传感器或执行器以及相关电控线路发生故障时，为便于维修人员对故障的检测与诊断，汽车在设计时生产厂家对重要的传感器与执行器通过电子控制单元(ECU)进行监控，对其故障进行编码，通过点亮仪表盘上的“CHECK”故障报警灯来告知驾驶人员汽车出现了故障，应尽快进行检修或调整。
故障代码的输出方式有两种，第一种：通过故障报警灯指示产生相应的代码，1995年以前的老款电控车型采用较多，特点是读取故障代码比较简单，不必使用昂贵的设备和仪器来检测；第二种：通过汽车制造商所提供的专用故障诊断仪(或称为检测电脑)进行故障代码的读取，相比之下第二种方法比较准确和方便。
2.数据流ECU与传感器和执行器之间交流的数据参数,通过诊断接口(DTC)由通用或专用诊断仪读取的数据称为数据流,可分为静态和动态数据流，数据流只能通过仪器读取。
静态数据流：是指接通点火开关至IG(点火)挡位，但不启动发动机时，利用故障诊断仪读取的发动机电控系统数据。
例如：进气压力传感器的静态数据应接近标准大气压力(100～102kPa)、冷却液温度传感器的静态数据在冷车时应接近周围环境温度等。
ECU诊断规范
工程机械：适用于各种品牌和型号的工程机械
农业机械：适用于各种品牌和型号的农业机械
安全控制系统：诊断安全气囊、BS等性能、故障等
车身控制系统：诊断车窗、车门、座椅等性能、故障等
娱乐信息系统：诊断音响、导航等性能、故障等
发动机控制系统：诊断发动机性能、故障等
Байду номын сангаас
变速箱控制系统：诊断变速箱性能、故障等
制动控制系统：诊断制动性能、故障等
升级方法：根据需要选择合适的升级方法如OT、USB、SD卡等
诊断工具：使用专用诊断工具进行故障诊断
故障代码：查看故障代码确定故障原因
故障排除：根据故障代码进行故障排除
修复方法：根据故障原因进行修复如更换损坏的部件或修复电路故障
测试验证：修复后进行测试验证确保故障已排除
记录保存：记录故障排除和修复过程以便日后查询和参考
软件升级：通过专用工具或软件对ECU进行软件升级以解决故障或提高性能
故障诊断：通过ECU诊断工具对车辆进行故障诊断如读取故障码、数据流等
维修案例：介绍实际维修案例如更换ECU、修复故障等
故障现象：发动机抖动、加速无力
诊断步骤：连接诊断仪读取故障码
故障码解读：P0300点火系统故障
故障排除：更换点火线圈清除故障码
验证结果：发动机恢复正常故障排除
Prt Seven
网络化：诊断系统将实现网络化支持远程诊断和维护
智能化：诊断系统将更加智能化能够自动识别故障并给出解决方案
集成化：诊断系统将与其他系统集成实现信息共享和协同工作
标准化：诊断系统将更加标准化便于不同品牌和型号的ECU进行诊断和维护
集成化诊断：将多种诊断工具集成在一起提高诊断效率
分析ECU数据的历史记录了解车辆运行状况
电控汽车数据流测量原理分析
的采样频率非常高一般达到２ Ｍ 右 ，因此所采集 到数据是一 ０左 系列几乎不问断的数值点 ，就象的声音是 连续 的，但实际上是经过高频采样后形成的一系
列数据流声音波形 ，如图１ 所示 即为采样频率 为４ １０ ｚ ４ ０ Ｈ ，立体
６ 中可以看出 ，右图中的小方块 即 随 着我 国车 市 的 进一 步 回暖 ，轿 车 的安 全性 、操 控 性 、舒 声 ，１位的声音波形图。从图１ 为采样点 ，左 图则 由不 同采样点所采集 到的数据形成的声音波 适性及人性化的设计理念越来越多的受 到人们 的关注 ，特别是 以配 置 高 速处 理 器 、 电子 节气 门 （— ） Ａ 现场 总 线控 制 、 形 数据 流 。 Ｅ Ｇ 、Ｃ Ｎ ｖ ｒ技术等新型电子装 备为特点的汽车电子新技术应用 ，使轿 、 Ｔ 车 的性价 比越来越高。家用轿车的高配置在为车主们带来舒适 用车享受时 ，也为汽车后市场从业人员在进行汽车技术服务 时
增加 了难度 。对 于汽车 电控 系统工作状况判断及故 障的诊 断 ， 越来越要依赖使用专用仪器设备进行各项技术分析 ，而这些工
作状况及故障的分析诊断 ，绝大部分要依赖汽车各系统数据流
的读 取 与 分 析 。 因 此 ，如 何 快速 、准 确 地 对 汽 车各 系 统 数据 流 进行读取 ，则成为汽车工作情况分析与故障诊断的前提 。
．．
不同的配置而有所不 同． 根据对国内外多种不同汽车品牌其数据
流输 出格 式和 内容 的比较发 现 ，汽车 电控系统数据流 的输 出，
主要依赖于汽车配置不 同的控制系统 以及分 系统 （ 子系统）． 目 前各种不 同的诊断仪 ，基本上均可以根据汽车不 同的控制 系统 （ 子系统）分别进行数据流采样及读取． 甚至是 同一生产企业生 产的不 同型号 的汽车 ，由于其配置了不同的控制系统 ，则其数
试论汽车电控系统的检测与诊断方法
试论汽车电控系统的检测与诊断方法汽车电控系统在现代汽车中扮演着至关重要的角色，它负责控制车辆的各种功能和系统，如点火、燃油喷射、变速器、制动系统等。
随着汽车电子技术的不断发展和应用，汽车电控系统也变得越来越复杂，一旦出现故障，会给车辆的性能和安全带来严重影响。
及时检测和诊断汽车电控系统的故障，对于保障车辆的正常运行和驾驶安全至关重要。
本文将试论汽车电控系统的检测与诊断方法。
一、汽车电控系统的检测方法1. 故障代码读取现代汽车的电控系统当中，大多数都内置了故障码读取功能。
通过连接诊断仪器，可以读取到车辆的故障代码，从而定位到故障点。
一般而言，故障码读取可以分为OBD（On-Board Diagnosis）和专用诊断仪读取。
OBD是车载诊断系统的标准接口，在欧美地区，标准是OBD II，可以通过OBD II接口读取车辆的故障代码；而在国内，很多车型都配备了自己的专用诊断仪器，可以通过专用诊断仪读取故障代码。
对于OBD接口的读取方法，只需连接OBD II诊断仪，通过诊断仪的屏幕可以直接读取到故障码。
而对于专用诊断仪读取方法，需要根据车型和诊断仪器的说明进行操作。
2. 数据流检测有些故障并不一定会出现故障码，这时就需要通过数据流检测来进行故障排查。
数据流检测是通过诊断仪器读取车辆各个传感器和执行器的实时数据，在发动机运行状态下，通过观察数据的变化，可以判断出车辆是否有异常现象。
可以通过数据流检测来判断汽车发动机的节气门开度、发动机冷却液温度、氧传感器反馈数据等。
通过这些数据的变化，可以初步定位到可能的故障点。
3. 电压检测在汽车电控系统的故障排查中，有时会出现电压异常的故障，导致车辆出现各种异常现象。
通过电压检测，可以排查出电源是否正常，是否有短路等情况。
可以通过万用表测量车辆的电瓶电压，检查电瓶是否有电压输出，并观察电压值是否正常。
4. 视听检测有些故障并不一定能通过诊断仪器检测出来，需要通过观察和倾听来判断。
汽车电子控制系统检测诊断--汽车电子控制技术
3.3 故障代码
(1) 故障代码的组成
SAE规定OBD—II故障代码有5位组成。
第1个是英文字母，代表测试系统，如： B——车身（BODY）； C——底盘（CHASSIS）； P——发动机、变速器（POWER TRAIN）； U——未定义，由SAE另行发布。 第2个到第5个为数字码。 每一个代码均有特殊含义。例如，故障代码 P1352可表示如下含义： P——代表测试系统，在此表示发动机和变速器； 1——代表汽车制造商； 3——代表SAE定义的故障代码范围； 52——代表原厂故障代码。
当自诊断系统发现某只传感器或执行器发生故障时，电控单元 ECU会将监测到的故障内容以故障代码的形式存储在随机存 储器RAM中。只要存储器电源不被切断，故障代码就会一直 保存在RAM存储器中。
即使是汽车在运行中偶尔出现一次故障，自诊断电路也会及 时检测到并记录下来。在控制系统的电路上，设有一个专用 诊断插座，在诊断排除故障或需要了解控制系统的运行参数 时，使用汽车制造商提供的专用检测仪或通过特定操作方法， 就可通过故障诊断插座将存储器中的故障代码和有关参数读 出，为查找故障部位、了解系统运行情况和改进控制系统设 计提供依据。
将故障检测仪、调码器或跨接线等自诊断测试工具与汽车上的 诊断插座连接后，接通点火开关，即可触发自诊断系统进行诊 断测试。根据读取的故障代码查阅被测车型的《维修手册》， 就可知道故障代码表示的故障内容与故障原因。
诊 断 插 座 （ TDCL ） 是 故 障 诊 断 通 讯 接 口 （ Trouble Diagnostic Communication Link）的简称。在装备电子控 制系统的汽车上，都设有诊断插座，一般安装在熔断器盒上、 仪表盘下方或发动机舱内。
根据发动机运转状态和传输数据的变化情况，即可判断控制系 统的工作状态，将特定工况下的传输数据与标准数据进行比较， 就能准确判断故障类型和故障部位。
汽车电控系统故障检测与诊断方法6篇
汽车电控系统故障检测与诊断方法6篇第1篇示例：汽车电控系统是现代汽车中的重要组成部分，它包括引擎控制单元、变速箱控制单元、转向控制单元等多个部分，这些部件通过传感器和执行器相互配合，实现对汽车的精准控制。
由于汽车电控系统复杂性高，容易受到外部环境影响，因此出现故障的可能性也相对较高。
及时发现和排除故障对于确保汽车正常运行至关重要。
汽车电控系统故障的诊断方法主要包括以下几种：一、故障码诊断汽车的电子控制单元会存储一些故障码，通过读取这些故障码可以初步了解系统出现的问题。
通常，驱动员可通过OBD接口连接车辆，使用OBD诊断仪读取故障码。
通过故障码可以快速追踪问题所在，进行进一步的检查和维修。
二、数据流诊断数据流诊断是对汽车各个传感器和执行器的实时数据进行监测和分析，以了解整个系统运行情况。
通常，诊断仪器可以通过OBD接口获取车辆的数据流信息，通过比对理想数值和实际数值可以判断是否存在故障。
三、功能测试功能测试是通过特定的操作步骤来检查汽车电控系统各个部件是否正常。
在测试转向系统时，可以通过转向表明来检查转向执行器的工作情况；在测试变速箱系统时，可以通过手动切换档位，验证变速箱的操作是否正常。
四、观察和检查观察和检查是对汽车电控系统各个部件进行目视检查，检查是否有线路短路、传感器损坏或连接不良等问题。
通过仔细观察和检查可以尽快发现问题，排除隐性故障。
五、专用仪器检测一些复杂故障可能需要借助专用的仪器进行检测，比如示波器可以用来检测传感器信号的变化情况，电气参数测试仪可以用来测量线路电压、电流等参数。
通过专用仪器的检测可以更加准确地定位故障。
六、经验诊断在实际维修过程中，积累大量经验的技师可能会根据声音、振动、异味等方面的感觉来判断系统是否存在问题，这种经验诊断虽然主观性强，但也有其独特的价值。
经验丰富的技师可以通过简单的观察判断故障所在，提高诊断效率。
汽车电控系统故障的诊断方法有多种，每种方法都有其独特的优势和适用范围。
汽车电控系统的故障诊断分析报告
汽车电控系统的故障诊断分析报告前言随着汽车电子信息技术的迅速发展，汽车上装用的电子设备越来越多，这就对今天的汽车故障诊断提出了新的挑战。
如何快速、准确地诊断出汽车电子控制系统故障，是现代许多汽车维修人员面临的难题。
众首周知，对电控系统的故障诊断大致有四种方式：万用表诊断，故障码诊断，数据流分析和波形分析。
目前，我国汽修行业对解码器的使用已十分普遍，大多数维修人员都掌握了利用解码器对故障的诊断。
但是，准确诊断汽车故障只有解码器是不够的。
有维修经验的人都知道，绝大都数解码器只能解决当仪表板上的“故障灯”亮时系统所监测到的故障，但问题是系统故障灯不亮时而故障码存在情况，如汽车电子控制系统中的传感器和执行器在长时间的使用过程中会磨损、腐蚀、老化、变形等。
它们的性能也随之变差，此时电控单元往往就不能判定它们有故障。
此外，即使“故障灯”亮时解码器读出了故障码，有时也很难判断一个复杂电控系统的故障部位，此时利用检测设备中的示波器功能对所怀疑部位进行波形测试，便可使维修人员快速了解被检测部件的工作性能，从而快速找到故障零部件。
关键词：波形分析故障诊断点火峰值|第一章绪论一、波形分析法概念波形分析法就是利用汽车示波器获得汽车电子控制系统中的传感器，执行器等电子设备的波形信号（即电压随时间的变化的电信号），然后把这些实测信号与这些电子设备的正常波形信号进行对比，分析指出其中的差异，最后操作者根据自己的理论知识找出故障发生部位的方法。
利用检测设备中的示波器功能不仅可以快速捕捉汽车电路信号，还可以用缓慢显示这些波形信号方法，以便我们一边观察一边分析。
二、故障诊断机理汽车电子控制系统的工作原理是电控单元通过接收各个传感器输入的电子信号，识别其电子信号特征，并依据CPU内存信息和这些电子信号特征不同来控制执行器动作，从而保证汽车的正常运行。
当某些电子信号发生异常时，表明汽车存在着与之相对应的某些故障，因此可以通过汽车示波器检测这些电子信号，并分析其信号特征变化来进行汽车故障的诊断。
用数据分析法诊断汽车电子控制系统故障
现代汽车的电子控制系统越来越多，也越来越复杂，当其出现故障时，诊断也比较困难。
数据参数分析是诊断汽车电子控制系统故障的重要方法。
汽车电子控制系统的数据参数，是汽车电脑对所控制的系统正在运行的状态的数量表现形式。
所谓数据参数分析，就是运用各种测试手段对汽车控制系统的各类相关数据参数进行综合分析的过程。
数据参数分析在测量结果的显示方式上可分为数值显示和波形显示两种，在测量手段上又可分为电脑通讯式测量、电路在线式测量及元件模拟式测量三种。
下面详细阐述用数据分析法诊断汽车电子控制系统故障的方法与步骤。
一、电控系统数据的显示方式汽车电子控制系统的传感器和执行器等电子元件，在工作过程中的数据信号显示方式有两种，即：数值显示和波形显示。
1.数值显示数值显示是对控制电脑串行数据参数的数字表示方式，它对开关量（或称数字量或非连续性）参数可以精确地描述出状态的变化，但是对模拟量参数，特别是高速变化的模拟量，因串行输出的原因，只能间断地反映某个数据参数值的变化，尤其是当串行数据较多而刷新速率较慢时。
2.波形显示波形显示是对数据参数的连续性的图形表示方式，它对开关量参数和模拟量参数都可以精确描述，特别是对高速变化的模拟量，可以准确形象地描述其变化过程的全貌，有利于捕捉突变的信号变化（故障）。
因此，在利用数据参数分析故障时，要根据电子元件的属性来确定是用数值分析还是用波形分析。
二、电控系统数据的测量手段汽车电子控制系统数据参数的测量手段是获取数据值的具体途径，只有数据测量准确，才能正确地分析汽车故障。
常见的测量方式有电脑通讯式、电路在线测量式和元件模拟式三种。
1.电脑通讯式电脑通讯式测量是通过控制系统在诊断插座中的数据通讯线将控制电脑的实时数据参数以串行的方式传送给诊断仪，也称数据流。
之所以称其为数据流，是因为数据的传输是像排队一样一个一个地通过通讯线流向诊断仪。
在数据流中，包括故障码的信息、控制电脑的实时运行参数、控制电脑与诊断仪之间的相互控制指令等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
方法和步骤
微机故障自诊断系统一般只能监测电控系统的电 路信号，并且只能监测信号的范围，并不能监 测传感器特性的变化。 例如：线性节气门位置传感器要输出与节气门开 度成比例的电压信号，控制系统根据其输入的 电压信号来判断节气门的开度即负荷的大小， 从而决定喷油量等其他控制。如果传感器的特 性发生了变化，传感器输出的电压信号虽然在 规定的范围内，但并不与节气门的开度成规定 的比例变化，这时就会出现发动机工作不良， 而故障指示灯却并不会亮，当然也不会有故障 代码。
• a. 第1 位：含义是 “发动机转速（测量值）” ，正常 值为830r/min±30r/min,如果该转速超差，二级维护 时的附加作业项目为检查并调整发动机怠速。 • b. 第2 位：含义是 “怠速转速规定值” ，正常显示值 为 800 r/min ，在发动机处于怠速运转时该值保持不 变。 • c. 第 3 位 ： 含 义 是 “ 怠 速 控 制 ” ， 正 常 显 示 值 为 10% ～+10% 。表示发动机处于怠速运转状态，否则二 级维护时的附加作业项目为检查并调整节气门控制器 中的怠速节气门电位计，并再次进行基本设定。 • d. 第 4 位：含义是 “进气空气质量” ，正常值为 2.0 g/s～4.0 g/s,如果显示值<2.0 g/s,则说明进气系统 有漏气故障存在, 二级维护时的附加作业项目为排除 进气系统漏气故障;如果显示值>4.0 g/s,则说明发动 机负荷太大。
• ⑦λ控制和ACF阀系统数据流（显示组号“07” ） • 发动机怠速运转，冷却液温度大于80℃时检测，屏幕 显示为： • Read Measuring Value Block 7 → • -2.3% 0.115V 0% 1.00 • （第1位） （第2位） （第3位） （第4位） • 读测量数据块 7 → • -2.3% 0.115V 0% 1.00 • （第1位） （第2位） （第3位） （第4位）
→
10
• （2）数据流分析与二级维护附加作业项目的确定 • ①基本功能数据（显示组号“01” ）
• 发动机怠速运转，冷却液温度大于80℃时检测，屏幕显 示为： • Read Measuring Value Block1 → • 800/min 2.20ms 3∠° 12°bef.TDC • （第1位） （第2位） （第3位） （第4位） • 读测量数据块 1 →
由此可以看出通过微机故障检测仪读取故障代码 仅能够查找出发动机微机控制系统中大部分传 感器、执行器或电控单元线路短路、断路以及 元件损坏等所导致的无输出信号的故障。 • 但是，微机故障自诊断电路并不能够检测出微 机控制系统所有类型的故障，特别是无法检测 出大部分执行器以及传感器精度误差等方面的 故障。 • 事实上，各种传感器出现的模拟性故障，例如 工作不正常和偏差严重等是无法靠故障代码功 能检测出来的，因此，在诊断故障时不能完全 依赖故障代码功能检测诊断，而只能把它作为 检测诊断时的一种重要参考依据。
• a. 第 1 位：含义是 “发动机每循环喷油持续时 间”，正常值为2.0 ms～5.0 ms。如果显示值 <2.0 ms,则说明从燃油蒸发控制系统排入进气 歧管的燃油蒸气比例较高 ( 可能是活性炭罐电 磁阀常开),二级维护时的附加作业项目为燃油 蒸发控制系统(更换活性炭罐电磁阀)； • 如果显示值 >5.0 ms, 则说明发动机负荷太大 , 在发动机怠速转速正常的条件 , 一般情况下表 示空气流量传感器性能不良 , 二级维护时的附 加作业项目为检测或更换空气流量传感器。 • b.第2位：含义是“怠速时λ调节值”， 正常显 示值为-10%～+10%，如果不在此范围内则说 明λ控制超差，二级维护时的附加作业项目为 检查发动机的λ开控制系统的性能。
• ③基本功能数据（显示组号“03” ）
• 发动机怠速运转，冷却液温度大于 80℃时检测，屏幕 显示为： • Read Measuring Value Block 3 → • 800/min 14.000V 93.6℃ 39.1℃ • （第1位） （第2位） （第3位） （第4位） • 读测量数据块 3 → • 800/min 14.000V 93.6℃ 39.1℃ • （第1位） （第2位） （第3位） （第4位）
• 例如，动态测试中一般都有点火提前角的数 据显示，点火提前角应该随着节气门的开度 或发动机的转速变化而增大或减少，否则与 之相关的方面可能有问题。 • 可见，有些情况故障代码并不一定能反映出 来，但可利用数据流功能较为准确地判断故 障的类型和发生部位。
• 所以，应充分利用与开发数据流功能，以提 高电控汽车故障诊断的效率。
• • • •
Read Measuring Value Block Enter Display Group Number XX 读测量数据块 输入组别号 XX
HELP
帮助
• d.输入相关的显示组号，按“Q”键确认，屏幕即显示相 关的数据块。例如输入“基本功能”的显示组号，按 “Q”确认，屏幕即显示： • • • • Read Measuring Value Block 0 1 2 3 4 5 6 7 8 9 读测量数据块 0 1 2 3 4 5 6 7 8 9 → 10
• c.第3位：含义是“冷却液温度”，正常值为80℃～ 105℃。 • 如果显示值<80℃，则说明发动机没有暖机，应该在 发动机暖机后再检测，如果暖机后此显示值仍<80℃， 则说明冷却液温度传感器有故障。 • 如果显示值 >105℃，则说明冷却液温度传感器有故 障。 • 出现上述两种情况，在进行二级维护时均应增加检 修或更换冷却液温度传感器的附加作业项目。 • d.第4位：含义是“进气温度”，正常值为随外界环 境温度的变化而变化,如果显示值始终为19.1℃不变 化或与环境温度不符,则说明进气温度传感器有故障, 在进行二级维护时均应增加检修或更换进气温度传 感器的附加作业项目。
• c.第3位：含义是“怠速空气质量测量值 (自动变速器)”，手动变速器数值正常值 为0.00 g/s不变,如果有变化,则说明发动 机怠速不稳,应调整发动机怠速。 • d.第4位：含义是“工作状态”，正常显 示为“Leerlauf”,如果有其他显示，则 在进行二级维护时均应增加检修或更换怠 速开关的附加作业项目。 • 驾校一点通365网 /yunnan/ 云南驾 校一点通
• ⑥怠速稳定数据流（显示组号“06” ）
• 发动机怠速运转，冷却液温度大于80℃时检测，屏幕显 示为： • Read Measuring Value Block 6 → • 800/min -0.7% -2.3% 13.5°V.OT • （第1位） （第2位） （第3位） （第4位） • 读测量数据块 6 → • 800/min -0.7% -2.3% 13.5°V.OT • （第1位） （第2位） （第3位） （第4位） • a. 第 1 位 ： 含 义 是 “ 发 动 机 转 速 ” ， 正 常 值 为 830r/min±30r/min, 如果该转速超差，二级维护时的附 加作业项目为检查并调整发动机怠速。
• a.第1位：含义是“混合气λ控制”， 正常显示值为 -10%～+10%，如果不在此范围内则说明λ 控制超差， 二级维护时的附加作业项目为检查发动机的λ 开控制 系统的性能。
• ⑧λ调节值（显示组号“08” ）
• 发动机怠速运转，冷却液温度大于80℃时检测，屏幕显 示为： • Read Measuring Value Block 8 → • 3.4ms -3.9% -0.7% λ -Adaption • （第1位） （第2位） （第3位） （第4位） • 读测量数据块 8 → • 3.4ms -3.9% -0.7% λ -Adaption • （第1位） （第2位） （第3位） （第4位）
• ⑨爆震控制数据流（显示组“13”）
• b. 连接 V.A.G.1552 微机故障检测仪 , 并让发动机怠速运 转。选择地址代码“ 01” ，进入“发动机电子控制系 统”。屏幕显示： • Test of Vehicle Systems HELP • Select Function XX • 车辆系统测试 帮助 • 选择功能 XX • c.输入“读测量数据块”功能代码“08”，按“Q”键确 认，屏幕显示：
• c. 第 3 位：含义是 “部分负荷时λ调节 值”， 正常显示值为-8%～+8%，如果不 在此范围内则说明 λ 控制超差，二级维 护时的附加作业项目为检查发动机的 λ 闭环控制系统的性能。 • d.第4位：含义是“燃油蒸发控制系统”， 如果显示为“TE aktive”，说明活性炭罐 电 磁 阀 动 作 ； 如 果 显 示 为 “ TE n. Aktive” ，说明活性炭罐电磁阀关闭；如 果显示为“ λ-Adaption” ；说明活性炭罐 电磁阀关闭，λ调节在起作用。
• 仍以用 V.A.G.1551/1552微机故障检测仪 检测上海桑塔纳2000 GSi轿车AJR发动机 微机控制系统数据流为例,介绍微机故障 检测仪检测数据流及确定二级维护附加 作业项目的方法。
• (1)数据流检测方法和步骤
• a. 数据流检测条件为：冷却液温度不低 于 80℃；数据流检测时，散热风扇不允 许转动；空调应该关闭；其他用电设备 应该关闭；故障存储器中应该没有故障 存储。
• a.第1位：含义是“发动机转速”，正常值为 830r/min±30r/min, 如果该转速超差，二级 维护时的附加作业项目为检查并调整发动机 怠速
• b.第2位：含义是“蓄电池电压”，正常值为 10.0V～14.5V。 • 如果显示电压值超差,则二级维护时的附加作 业项目为检查发动机控制单元的供电电压或 更换蓄电池。
• 许多汽车的微机故障诊断系统除了具有故障 代码的记录功能以外，还具有行车记录功能， 能记录车辆行驶过程中的有关数据资料。
• 通过微机故障检测仪便可以将车辆运行中各 种传感器和执行器的输入、输出信号的瞬时 数值以数据表的方式在显示屏上显示出来。
