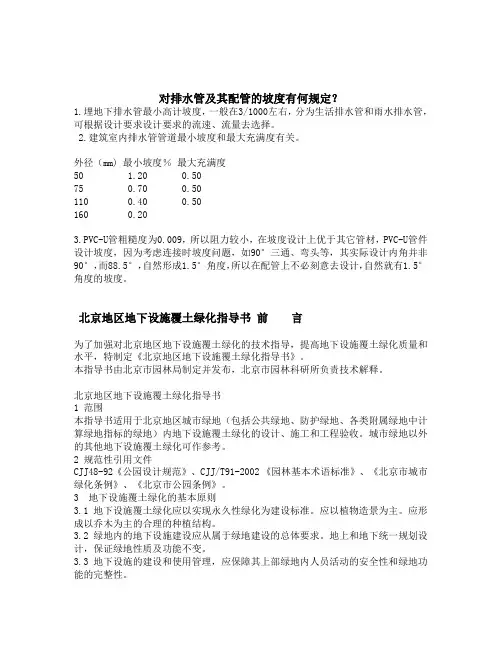

排水坡度要求

卡箍式铸铁排水管是一种新型的建筑用排水管材，60年代开始进入国际市场，经过几十年的推广和应用，这种管材已得到国际上的普遍认可。根据美国铸铁排水管协会(CISPI)的统计资料，在过去的几十年中，仅北美地区就有近7.5亿个不锈钢卡箍被用于排水系统中。亚洲的一些国家如日本、新加坡、马来西亚及香港地区的许多工程也都采用了这类管材，其中新加坡还颁布了这方面的产品标准。据了解，世界上目前最高的建筑物马来西亚吉隆坡城市发展中心双塔楼(451.9m)，香港的中环广场(374m)，上海金茂大厦(88层)等标志性建筑均采用了这种产品。我国的一些企业是从1989年开始根据国际市场的要求，研制和生产这种管材的，1992年开始出口供国际市场。虽然，这种管材与传统的承插式铸铁排水管道相比有许多优点，是一种更新换代产品，但由于这种管材及配件价格相对较贵，所以在国内一直未能得到普及推广，直到1994年上海、广州等地的一些建筑才开始陆续采用这种管材。随着国内整体经济实力的提高，尤其是国家《建筑给水排水设计规范》(GBJ15-88)1997年局部修订条文中增加了第3.3.20A条内容后，这种管材才开始受到人们的重视。遗憾的是，至今我国还未对这种管材制定出统一的产品标准，国内生产企业的产品标准也不一样，大多按照国外标准和订货商的要求生产，加上国内缺乏采用这种管材方面的经验，这就为设计及施工人员设计及安装这种管道带来了一定困难。我院最近在设计一些超高层建筑如健力宝大厦(38层)、广州信德文化广场幅楼(36层)，就遇到了类似的问题。以下本人就设计选用这种管材的过程中，了解到的一些情况向读者介绍，并就遇到的一些问题提出个人的看法以供大家参考。

1组成

卡箍式离心铸铁排水管由无承口离心铸铁管、无承口管道配件、卡箍及橡胶密封圈4大部件组成。1.1无承口离心铸铁管

通常采用水平旋转离心式铸造工艺制造。为灰铸铁，管壁厚度均匀，管材材质密实，外壁美观，重量较传统的承插式铸铁管轻，无渗漏。管道的内外壁，普通管一般采用沥青漆保护，高档的采用环氧树脂漆保护，当对耐酸碱要求较高时也可采用搪瓷内衬保护。管道的管径壁厚根据不同的标准而不同，表1及表2分别为ISO 6594标准和美国CISPI 301-90标准中对箍式铸铁排水管径、壁厚的规定。

表1ISO 6594标准

公制尺寸DN/mm 管外径DE/mm 外径公差DE/mm 50 58 ＋2，－1

70 78 ＋2，－1

75 83 ＋2，－1

100 110 ±2

125 135 ±2

150 160 ±2

200 210 ±2．5

250 274 ±2．5

300 326 ±2．5

表2美国CISPI 301-90标准

管径管内径管外径管壁厚

标准最小

11／2 1．50±0．09

1．90±0．06

0．16 0．13

2 2．00±0．06 2．35±0．09 0．16 0．13

3 3．00±0．06 3．35±0．09 0．16 0．13

4 4．00±0．06 4．38±0．09 0．19 0．15

5 4．94±0．09 5．30±0．09 0．19 0．15

6 5．94±0．09 6．30±0．09 0．19 0．15

8 7．94±0．13 8．38±0．13 0．23 0．17

10 10．00±0．13 10．56±0．09 0．28 0．22

与国际标准不同，美国标准采用英制(表2中单位为英寸)，且管道又分为端头带突缘的管和不带突缘的管两种，而国际标准只有不带突缘的管的规格。

1.2无承口管道配件

采用无箱射压造型铸造生产线制造，管径尺寸统一，管壁厚度均匀，外表美观，能与离心无承口铸铁管配套。其防腐保护同管道一样，但其壁厚较管道略厚。

1.3卡箍

卡箍有很多种构造形式，大多采用螺栓收紧。较为流行的卡箍有按美国CISPI 310-90标准生产的不锈钢卡箍及瑞典生产的Sum型卡箍。按美国标准生产的卡箍主要由不锈钢波纹罩、不锈钢紧箍带及橡胶密封圈组成，11／2″～4″的卡箍采用2条紧箍带，5″～10″的卡箍采用4条紧箍带。每个不锈钢带配一个不锈钢拧紧装置，Sum型卡箍由一个不锈钢紧箍片加上收紧螺拴及橡胶密封圈组成。这种卡箍又分为通用型及加强型(IGH)两种，加强型适用200mm～300mm的管道及瞬间水压达到4MPa～10MPa的管道。

1.4橡胶密封圈

美国标准的密封圈采用聚氯丁橡胶制造而成，这种橡胶耐磨，耐油脂，耐化学物品，耐日晒，耐臭氧，耐热，耐冷，且抗老化。据资料介绍由杜邦(DUPONT)研究所研制出的聚氯丁橡胶产品已成功地使用了几十年。我国一些厂家生产的橡胶圈有的采用聚氯丁橡胶，也有的按国家标准GB9876-88生产，或采用其它品种的橡胶。

2与其它排水管材的比较

2.1与传统的承插式铸铁管比较

2.1.1重量较轻

卡箍式铸铁排水管均采用离心铸造，壁厚均匀，重量较轻；而传统的承插铸铁排水管国内大多采用连

续铸造及砂模铸造生产，壁厚往往不够均匀，重量较重。以DN100口径为例，两种管材壁厚及重量的比较如表3。

表3两种管材壁厚及重量比较

ISO6594标准国标GB8716—88 国标RZK管

壁厚

/mm 单位重量

/kg／m 壁厚

/mm 单位重量

/kg／m 壁厚

/mm 单位重量

/kg／m

标准最小 TA级 TB级 TA级 TB级

3．5 3．0 8．4 5 11．88 5 5．5 11．99 13．13

2.1.2抗震性能好

国家《建筑给水排水设计规范》(GBJ15-88)1997年局部修订条文中增加的第3.3.20A条，对高层及超高层建筑中铸铁排水管材提出了抗震方面的要求。规范这样规定是合理的，根据日本的一些资料介绍，传统承插式铸铁排水管为钢性联接，在建筑的层间位移达到10mm左右时就会出现漏水现象；在高层及超高层建筑中由于地震或风压所引起的层间位移往往可达20mm～40mm。卡箍式铸铁排水管为柔性接口，两管间的轴向偏心角可达5°，完全能够满足抗震的要求。

2.1.3安装、更换管道方便

卡箍式铸铁排水管由于重量较轻，且采用卡箍接头为“活接头”，管与管之间、管与配件之间无套叠，无论安装及拆卸、更换管道都要比传统承插铸铁排水管道方便。人工费自然也就低。

2.1.4噪音低
