掘进工人应该掌握巷道中线的使用方法及次要巷道的腰线

掘进工人应该掌握巷道中线的使用方法及次要巷道的腰线（使用坡度规）的延深及使用方法。掌握上述知识后有利于控制好施工的工程质量，提高巷道的成型质量。上述知识也是各等级掘进工必备知识。

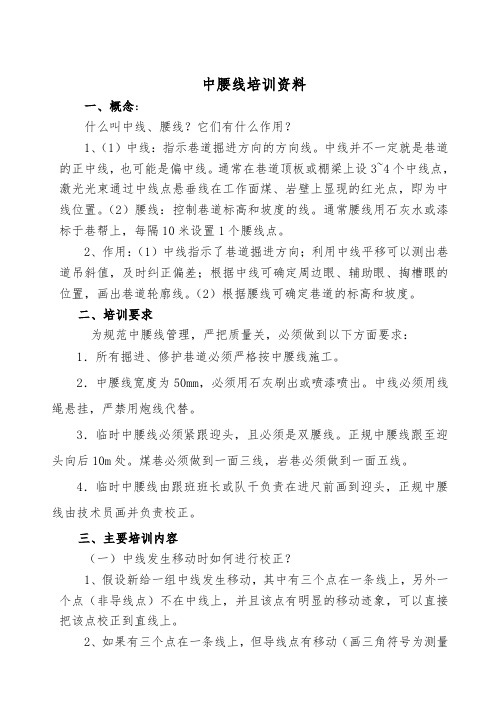

巷道中线的标定工作

巷道水平投影的几何中心线称为巷道中线。标定巷道中线就可控制巷道在水平面内的掘进方向。

一、直线巷道中线的检查与使用

随着巷道的不断掘进，中线也要不断的向前延设。巷道的一组中线点不得少于3个，点间距离不小于2m为宜。巷道每掘进30—40m（25—30）应延设一组中线点。以保证最前面一个中线点至掘进工作面的距离不超过30—40m（30m），防止巷道掘偏。

中线的检查：首先应把一组中线3条全部绑上石块让其自然下垂，注意不得让线缠在测钉上。并让中线稳定不左右摆动。其次利用三条中线是否在一条直线上而发现中线是否移位。若没有才可使用。切忌未作检查而使用二个中线点连线作为指示巷道的掘进方向。

使用方法：

1、瞄线法

如图3所示，甲站在垂球线1后面，沿1、2、3的方向用眼睛瞄视，乙拿矿灯在迎头左右移动，直到甲认为已处在中线的延长方向上为止。

2、拉线法

在风流不大的巷道内，可采用拉线法使用中线。如图4所示，将线绳系于中线点1上，线绳另一端由乙拉到迎头左右慢慢移动，由甲仔细观察垂球线3在线绳的两边都相切为止。此时乙端则为巷道中线。

注意事项：

1、必须让线自然下垂，不得缠绕在测钉上。

2、所捆石块大小要适合，线要处于相对静止状态。

3、所拉之线要与垂球线相切，不得挡住。

巷道腰线的标定工作

巷道腰线是用来指示巷道在坚直面内的掘进方向及调整巷道底板或轨面坡度用的。腰线通常设在巷道的一帮上。离轨面1m。

一、斜巷腰线的标定

1、用经纬仪标设腰线（略）

2、用悬挂半圆仪标设腰线

在次要巷道中可用悬挂半圆仪标设腰线。

悬挂半圆仪简称半圆仪，俗称坡度规，是一种测量倾角用的简易仪器。半圆仪两端各有一个挂钩，用来悬挂在测绳上。刻度从半圆环中央0°向两边增大至90°，最小分划值为20´或30´。

通过半圆环圆心小孔，用细线拴一小垂球。当测绳水平时，垂球线与0°刻度线重合；当测绳倾斜时，垂球线的读数就是所挂测绳的倾角。

半圆仪应满足下列几何条件：

1）拴垂球线的小圆孔应与半圆环的几何圆心垂合，一般出厂时已保证。检验方法：正反两面相挂看读数绝对值是否一样，若相差不大则取正反两面的读数中数。

2）90°—90°对径线应与两挂钩联线平行。检验方法：用半圆仪正反两个位置测得的倾角若相同，此条件则满足，否则不满足。解决办法：a:取正反两个位置读数的平均值，以消除该项误差。B:通过调整挂钩的高度平校正，直到正反两个位置所测的倾角相等为止。

用半圆仪测倾角时，在倾角小于30°时，中间正反面测定；在倾角大于30°时，两端1/3处各测一次取平均值。

斜巷中用半圆仪标定的方法：在前一个已知的腰线点1为始点，在巷道一帮拉线绳并挂上半圆仪；另一端上下移动，使半圆仪读数正好等于巷道的设计倾角，在帮上固定2点。点1和点2的连线即为巷道的腰线。

二、平巷腰线的标定

1、用水准仪标设腰线（略）

2、用半圆仪标设腰线

用半圆仪在平巷中标设腰线时，先利用半圆仪给出水平线，再按坡度标出腰线点。即在原腰线点1上拴线绳，利用半圆仪对零度，在线绳的另一端定出同高点2｀。量距离L12，按设计坡度算出高差h12并用小钢尺量出即可定出腰线点2。
