广州中考尺规作图知识点
尺规作图篇(解析版)--中考数学必考考点总结+题型专训
专题13尺规作图知识回顾1.尺规作图是指用没有刻度的直尺和圆规作图．只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题．2.基本要求它使用的直尺和圆规带有想像性质，跟现实中的并非完全相同．①直尺必须没有刻度，无限长，且只能使用直尺的固定一侧．只可以用它来将两个点连在一起，不可以在上画刻度．②圆规可以开至无限宽，但上面亦不能有刻度．它只可以拉开成你之前构造过的长度3.基本作图有：（1）作一条线段等于已知线段．（2）作一个角等于已知角．（3）作已知线段的垂直平分线．具体步骤：①以线段两个端点为圆心，大于线段长度的一半为半径画圆弧，两圆弧在线段的两侧别分交于M、N。
如图①②连接MN，过MN的直线即为线段的垂直平分线。
如图②（4）作已知角的角平分线．具体步骤：①以角的顶点O为圆心，一定长度为半径画圆弧，圆弧与角的两边分别交于两点M、N。
如图①。
②分别以点M与点N为圆心，大于MN长度的一半为半径画圆弧，两圆弧交于点P。
如图②。
即为角的平分线。
③连接OP，OP4.复杂作图：复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作。
5.设计作图：应用与设计作图主要把简单作图放入实际问题中．首先要理解题意，弄清问题中对所作图形的要求，结合对应几何图形的性质和基本作图的方法作图。
专题练习1．尺规作图（保留作图痕迹，不要求写出作法）：如图，已知线段m，n．求作△ABC，使∠A＝90°，AB＝m，BC＝n．【分析】先在直线l上取点A，过A点作AD⊥l，再在直线l上截取AB＝m，然后以B点为圆心，n为半径画弧交AD于C，则△ABC满足条件．【解答】解：如图，△ABC为所作．2．如图，在△ABC中，AB＝AC，BD是△ABC的角平分线．（1）作∠ACB的角平分线，交AB于点E（尺规作图，不写作法，保留作图痕迹）；（2）求证：AD＝AE．【分析】（1）按照角平分线的作图步骤作图即可．（2）证明△ACE≌△ABD，即可得出AD＝AE．【解答】（1）解：如图所示．（2）证明：∵AB＝AC，∴∠ABC＝∠ACB，∵BD是∠ABC的角平分线，CE是∠ABC的角平分线，∴∠ABD＝∠ACE，∵AB＝AC，∠A＝∠A，∴△ACE≌△ABD（ASA），∴AD＝AE．3．如图，已知线段AC和线段a．（1）用直尺和圆规按下列要求作图．（请保留作图痕迹，并标明相应的字母，不写作法）①作线段AC的垂直平分线l，交线段AC于点O；②以线段AC为对角线，作矩形ABCD，使得AB＝a，并且点B在线段AC的上方．（2）当AC＝4，a＝21ABCD的面积．【分析】（1）①按照线段垂直平分线的作图步骤作图即可．②以点O为圆心，OA的长为半径画弧，再以点A为圆心，线段a的长为半径画弧，两弧在线段AC上方交于点B，同理，以点O为圆心，OC的长为半径画弧，再以点C为圆心，线段a的长为半径画弧，两弧在线段AC下方交于点D，连接AD，CD，AB，BC，即可得矩形ABCD．（2）利用勾股定理求出BC，再利用矩形的面积公式求解即可．【解答】解：（1）①如图，直线l即为所求．②如图，矩形ABCD即为所求．（2）∵四边形ABCD为矩形，∴∠ABC＝90°，∵a＝2，∴AB＝CD＝2，∴BC＝AD＝＝＝，∴矩形ABCD的面积为AB•BC＝2×＝．4．如图，四边形ABCD中，AB∥DC，AB＝BC，AD⊥DC于点D．（1）用尺规作∠ABC的角平分线，交CD于点E；（不写作法，保留作图痕迹）（2）连接AE．求证：四边形ABCE是菱形．【分析】（1）根据角平分线的作图步骤作图即可．（2）由角平分线的定义和平行四边形的判定定理，可得四边形ABCE为平行四边形，再结合AB＝BC，可证得四边形ABCE为菱形．【解答】（1）解：如图所示．（2）证明：∵BE是∠ABC的角平分线，∴∠ABE＝∠CBE，∵AB∥CD，∴∠ABE＝∠BEC，∴∠CBE＝∠BEC，∴BC＝EC，∵AB＝BC，∴AB＝EC，∴四边形ABCE为平行四边形，∵AB＝BC，∴四边形ABCE为菱形．5．如图，在4×4的方格纸中，点A，B在格点上．请按要求画出格点线段（线段的端点在格点上），并写出结论．（1）在图1中画一条线段垂直AB．（2）在图2中画一条线段平分AB．【分析】（1）利用数形结合的思想作出图形即可；（2【解答】解：（1）如图1中，线段EF即为所求（答案不唯一）；（2）如图2中，线段EF即为所求（答案不唯一）．6．“水城河畔，樱花绽放，凉都宫中，书画成风”的风景，引来市民和游客争相“打卡”留念．已知水城河与南环路之间的某路段平行宽度为200米，为避免交通拥堵，请在水城河与南环路之间设计一条停车带，使得每个停车位到水城河与到凉都宫点F的距离相等．（1）利用尺规作出凉都宫到水城河的距离（保留作图痕迹，不写作法）；（2）在图中格点处标出三个符合条件的停车位P1，P2，P3；（3）建立平面直角坐标系，设M（0，2），N（2，0），停车位P（x，y），请写出y与x之间的关系式，在图中画出停车带，并判断点P（4，﹣4）是否在停车带上．【分析】（1）利用过直线外一点作垂线的方法作图即可；（2）根据停车位到水城河与到凉都宫点F的距离相等，可得点P1，P2，P3；（3）根据停车位P（x，y）到点F（0，﹣1）和直线y＝1的距离相等，得1﹣y＝，从而解决问题．【解答】解：（1）如图，线段FA的长即为所求；（2）如图，点P1，P2，P3即为所求；（3）∵停车位P（x，y）到点F（0，﹣1）和直线y＝1的距离相等，∴1﹣y＝，化简得y＝﹣，当x＝4时，y＝﹣4，∴点P（4，﹣4）在停车带上．7．图①、图②、图③均是5×5的正方形网格，每个小正方形的边长均为1，其顶点称为格点，△ABC 的顶点均在格点上．只用无刻度的直尺，在给定的网格中，按下列要求作图，保留作图痕迹．（1）网格中△ABC的形状是；（2）在图①中确定一点D，连结DB、DC，使△DBC与△ABC全等；（3）在图②中△ABC的边BC上确定一点E，连结AE，使△ABE∽△CBA；（4）在图③中△ABC的边AB上确定一点P，在边BC上确定一点Q，连结PQ，使△PBQ∽△ABC，且相似比为1：2．【分析】（1）利用勾股定理的逆定理证明即可；（2（3）根据相似三角形的判定作出图形即可；（4）作出AB，BC的中点P，Q即可．【解答】解：（1）∵AC＝＝，AB＝＝2，BC＝5，∴AC2+AB2＝BC2，∴∠BAC＝90°，∴△ABC是直角三角形；故答案为：直角三角形；（2）如图①中，点D，点D′，点D″即为所求；（3）如图②中，点E即为所求；（4）如图③，点P，点Q即为所求．8．如图，⊙O是△ABC的外接圆，∠ABC＝45°．（1）请用尺规作出⊙O的切线AD（保留作图痕迹，不写作法）；（2）在（1）的条件下，若AB与切线AD所夹的锐角为75°，⊙O的半径为2，求BC的长．【分析】（1）过点A作AD⊥AO即可；（2）连接OB，OC．证明∠＝75°，利用三角形内角和定理求出∠CAB，推出∠BOC＝120°，求出CH可得结论．【解答】解：（1）如图，切线AD即为所求；（2）过点O作OH⊥BC于H，连接OB，OC．∵AD是切线，∴OA⊥AD，∴∠OAD ＝90°，∵∠DAB ＝75°，∴∠OAB ＝15°，∵OA ＝OB ，∴∠OAB ＝∠OBA ＝15°，∴∠BOA ＝150°，∴∠BCA ＝∠AOB ＝75°，∵∠ABC ＝45°，∴∠BAC ＝180°﹣45°﹣75°＝60°，∴∠BOC ＝2∠BAC ＝120°，∵OB ＝OC ＝2，∴∠BCO ＝∠CBO ＝30°，∵OH ⊥BC ，∴CH ＝BH ＝OC •cos30°＝，∴BC ＝2．9．如图，在△ABC 中，AD 是△ABC 的角平分线，分别以点A ，D 为圆心，大于21AD 的长为半径作弧，两弧交于点M ，N ，作直线MN AB ，AD ，AC 于点E ，O ，F ，连接DE ，DF ．（1）由作图可知，直线MN 是线段AD 的．（2）求证：四边形AEDF 是菱形．【分析】（1）根据作法得到MN 是线段AD 的垂直平分线；（2）根据垂直平分线的性质则AF ＝DF ，AE ＝DE ，进而得出DF ∥AB ，同理DE ∥AF ，于是可判断四边形AEDF 是平行四边形，加上FA ＝FD ，则可判断四边形AEDF 为菱形．【解答】（1）解：根据作法可知：MN 是线段AD 的垂直平分线；故答案为：垂直平分线；（2）证明：∵MN 是AD 的垂直平分线，∴AF＝DF，AE＝DE，∴∠FAD＝∠FDA，∵AD平分∠BAC，∴∠BAD＝∠CAD，∴∠FDA＝∠BAD，∴DF∥AB，同理DE∥AF，∴四边形AEDF是平行四边形，∵FA＝FD，∴四边形AEDF为菱形．10．如图，已知Rt△ABC中，∠ACB＝90°，AB＝8，BC＝5．（1）作BC的垂直平分线，分别交AB、BC于点D、H；（2）在（1）的条件下，连接CD，求△BCD的周长．【分析】（1）利用基本作图，作BC的垂直平分线即可；（2）根据线段垂直平分线的性质得到DC＝DB，则利用等角的余角相等得到∠A＝∠DCA，则DC＝DA，然后利用等线段代换得到△BCD的周长＝AB+BC．【解答】解：（1）如图，DH为所作；（2）∵DH垂直平分BC，∴DC＝DB，∴∠B＝∠DCB，∵∠B+∠A＝90°，∠DCB+∠DCA＝90°，∴∠A＝∠DCA，∴DC＝DA，∴△BCD的周长＝DC+DB+BC＝DA+DB+BC＝AB+BC＝8+5＝13．11．已知：△ABC．（1）尺规作图：用直尺和圆规作出△ABC内切圆的圆心O．（只保留作图痕迹，不写作法和证明）（2）如果△ABC的周长为14cm，内切圆的半径为1.3cm，求△ABC的面积．【分析】（1）作∠ABC，∠ACB的角平分线交于点O，点O即为所求；（2）△ABC的面积＝（a+b+c）•r计算即可．【解答】解：（1）如图，点O即为所求；（2）由题意，△ABC的面积＝×14×1.3＝9.1（cm2）．12．已知四边形ABCD为矩形，点E是边AD的中点，请仅用无刻度的直尺完成下列作图，不写作法，保留作图痕迹．（1）在图1中作出矩形ABCD的对称轴m，使m∥AB；（2）在图2中作出矩形ABCD的对称轴n，使n∥AD．【分析】（1）如图1中，连接，BD交于点O，作直线OE即可；（2）如图2中，同法作出点O，连接BE交AC于点T，连接DT，延长TD交AB于点R，作直线OR即可．【解答】解：（1）如图1中，直线m即为所求；（2）如图2中，直线n即为所求；13．如图，在10×10的正方形网格中，小正方形的顶点称为格点，顶点均在格点上的图形称为格点图形，图中△ABC为格点三角形．请按要求作图，不需证明．（1）在图1中，作出与△ABC全等的所有格点三角形，要求所作格点三角形与△ABC有一条公共边，且不与△ABC重叠；（2）在图2中，作出以BC为对角线的所有格点菱形．【分析】（1）根据全等三角形的判定画出图形即可；（2）根据菱形的定义画出图形即可．【解答】解：（1）如图1中，△ABD1，△ABD2，△ACD3，△ACD4，△CBD5即为所求；（2）如图2中，菱形ABDC，菱形BECF即为所求．14．【问题提出】如何用圆规和无刻度的直尺作一条直线或圆弧平分已知扇形的面积？【初步尝试】如图1，已知扇形OAB，请你用圆规和无刻度的直尺过圆心O作一条直线，使扇形的面积被这条直线平分；【问题联想】如图2，已知线段MN，请你用圆规和无刻度的直尺作一个以MN为斜边的等腰直角三角形MNP；【问题再解】如图3，已知扇形OAB，请你用圆规和无刻度的直尺作一条以点O为圆心的圆弧，使扇形的面积被这条圆弧平分．（友情提醒：以上作图均不写作法，但需保留作图痕迹）【分析】【初步尝试】如图1，作∠AOB的角平分线OP即可；【问题联想】如图2，作线段MN的垂直平分线RT，垂足为R，在射线RT上截取RP＝RM，连接MP，NP，三角形MNP即为所求；【问题再解】方法一：构造等腰直角三角形OBE，作BC⊥OE，以O为圆心，OC为半径画弧交OB于点D，交OA于点F，弧DF即为所求．方法二：作OB的中垂线交OB于点C，然后以C为圆心，CB 长为半径画弧交OB中垂线于点D，再以O为圆心，OD长为半径画弧分别交OA、OB于点E、F．则弧EF即为所求．【解答】解：【初步尝试】如图1，直线OP即为所求；【问题联想】如图2，三角形MNP即为所求；【问题再解】如图3中，即为所求．15．如图，在6×6的方格纸中，点A，B，C均在格点上，试按要求画出相应格点图形．（1）如图1，作一条线段，使它是AB向右平移一格后的图形；（2）如图2，作一个轴对称图形，使AB和AC是它的两条边；（3）如图3，作一个与△ABC相似的三角形，相似比不等于1．【分析】（1）把点B、A向右作平移1个单位得到CD；（2）作A点关于BC的对称点D即可；（3）延长CB到D使CD＝2CB，延长CA到E点使CE＝2CA，则△EDC满足条件．【解答】解：（1）如图1，CD为所作；（2）如图2，（3）如图3，△EDC为所作．。
中考数学基础复习第22课尺规作图课件
解得,x=5或-3(舍弃),∴BE=5.
变式2.(202X·长沙)人教版初中数学教科书八年级上册第48页告知我们一种 作已知角的平分线的方法: 已知:∠AOB. 求作:∠AOB的平分线. 作法:(1)以点O为圆心,适当长为半径画弧,交OA于点M,交OB于点N; (2)分别以点M,N为圆心,大于 1 MN的长为半径画弧,两弧在∠AOB的内部相交
4.(202X·北京)已知:如图,△ABC为锐角三角形,AB=AC,CD∥AB. 求作:线段BP,使得点P在直线CD上,且∠ABP= ∠BAC. 作法:①以点A为圆心,AC长为半径画圆,交直线CD于C,P两点;②连接BP.线段BP 就是所求作线段. (1)使用直尺和圆规,依作法补全图形.(保留作图痕迹)
2
∠CBA内交于点F;作射线BF交AC于点G.若CG=1,P为AB上一动点,则GP的最小值
为
(C)
A.无法确定
B. 1
2
C.1
D.2
5.(202X·河北)如图1,已知∠ABC,用尺规作它的角平分线.
如图2,步骤如下,
第一步:以B为圆心,以a为半径画弧,分别交射线BA,BC于点D,E;
第二步:分别以D,E为圆心,以b为半径画弧,两弧在∠ABC内部交于点P;
【解析】(1)则四边形ABCD就是所求作的四边形.
(2)∵AB∥CD,∴∠ABP=∠CDP,∠BAP=∠DCP,∴△ABP∽△CDP,∴ AB . AP
【考点3】尺规作图拓展应用
例3.(202X·苏州)如图,已知∠MON是一个锐角,以点O为圆心,任意长为半径画 弧,分别交OM,ON于点A,B,再分别以点A,B为圆心,大于 1 AB长为半径画弧,两
2
弧交于点C,画射线OC.过点A作AD∥ON,交射线OC于点D,过点D作DE⊥OC,交ON于
第27课时 尺规作图-2022年广东中考数学总复习课件
∠BAC 内交于点 O；③作射线 AO， 交 BC 于点 D.若点 D 到 AB 的距离为 1，则 BC 的长为________.
答案：1＋ 2
4.(2021·黄冈)如图，在 Rt△ABC 中，∠C＝90°， ∠B＝30°，以顶点 A 为圆心，适当长为半径画弧，分 别交 AC，AB 于点 E，F；再分别以点 E，F 为圆心，
∵∠ABC＝∠AFC＝90°，AE＝EC， ∵BE＝AE＝EC，EF＝AE＝EC， ∴EB＝EF，∠EBA＝∠BAE＝15°，∠EFA＝
∠EAF ＝15°，
∴∠BEC＝∠BAE＋∠EBA＝30°，∠CEF＝ ∠EAF ＋∠EFA＝30°，
∴∠BEF＝60°， ∴△BEF 是等边三角形．
10.如图，A，B 是两个蓄水池，都在河流 a 的同旁，
第27课时 尺规作图
1.掌握 5 种基本尺规作图：作一条线段等于已知线 段；作一个角等于已知角；作角的平分线；作线段的 垂直平分线；过已知点作已知直线的垂线.
2.利用基本作图作三角形：已知三边作三角形；已 知两边及其夹角作三角形；已知两角及其夹边作三角 形；已知底边及底边上的高作等腰三角形；已知一直 角边和斜边作直角三角形.
3.会利用尺规作图：过不在同一直线上的三点作 圆；作三角形的外接圆、内切圆；作圆的内接正方形 和正六边形.
4.在尺规作图中，了解作图的道理，保留作图的痕 迹，不要求写出作法.
1.常用的尺规作图：线段的垂直平分线和角平分 线.
2.作三角形的外接圆(或外心)和内切圆(或内心)是 重要考点：
(1)三角形的外心：三角形三边垂直平分线的交点， 一般作两条垂直平分线即可确定；
大于12 EF 的长为半径画弧，两弧交于点 P，作射线 AP
广州中考尺规作图知识点
9、如图，画一个等腰△ABC，使得底边BC= ，它的高AD=
10、如图，有A，B，C三个村庄，现要修建一所希望小学，使三个村庄到学校的距离相等，学校的地址应选在什么地方？请你在图中画出学校的位置并说明理由〔保存作图痕迹〕．
11、如图，A、B两村在一条小河的的同一侧，要在河边建一水厂向两村供水．
尺规作图
【知识回忆】
1、尺规作图的定义：尺规作图是指用没有刻度的直尺和圆规作图。最根本,最常用的尺规作图,通常称根本作图。一些复杂的尺规作图都是由根本作图组成的。
2、五种根本作图：
1、作一条线段等于线段；
2、作一个角等于角；
3、作线段的垂直平分线；
4、作角的角平分线；
5、过一点作直线的垂线；
〔1〕题目一：作一条线段等于线段。
〔２〕连接PQ交MN于O．
那么点O就是所求作的ＭＮ的中点。
〔3〕题目三：作角的角平分线。
：如图，∠AOB，
求作：射线OP,使∠AOP＝∠BOP〔即OP平分∠AOB〕。
作法：
〔1〕以O为圆心，任意长度为半径画弧，
分别交OA，OB于M，N；
〔2〕分别以M、Ｎ为圆心，大于的线段长
为半径画弧，两弧交∠AOB内于Ｐ；
〔5〕连接O’N’并延长到B’。
那么∠A’O’B’就是所求作的角。
〔5〕题目五：经过直线上一点做直线的垂线。
：如图，P是直线AB上一点。
求作：直线CD，是CD经过点P，且CD⊥AB。
作法：
〔1〕以P为圆心，任意长为半径画弧，交AB于M、N；
〔2〕分别以M、N为圆心，大于 的长为半径画弧，两弧交于点Q；
〔5〕题目七：三边作三角形。
中考数学尺规作图知识点总结含中考真题
中考数学尺规作图知识点总结含中考真题
尺规作图
1．尺规作图的作图工具限定只用圆规和没有刻度的直尺
2．基本作图
(1)作一条线段等于已知线段，以及线段的和﹑差；
(2)作一个角等于已知角，以及角的和﹑差；
(3)作角的平分线；
(4)作线段的垂直平分线；
(5)过一点作已知直线的垂线．
3．利用基本作图作三角形
(1)已知三边作三角形；
(2)已知两边及其夹角作三角形；
(3)已知两角及其夹边作三角形；
(4)已知底边及底边上的高作等腰三角形；
(5)已知一直角边和斜边作直角三角形．
4．与圆有关的尺规作图
(1)过不在同一直线上的三点作圆(即三角形的外接圆)；
(2)作三角形的内切圆；
(3)作圆的内接正方形和正六边形．
5．有关中心对称或轴对称的作图以及设计图案是中考的常见类型6．作图的一般步骤
尺规作图的基本步骤：
(1)已知：写出已知的线段和角，画出图形；
(2)求作：求作什么图形，它符合什么条件，一一具体化；
(3)作法：应用“五种基本作图”，叙述时不需重述基本作图的过程，但图中必须保留基本作图的痕迹；
(4)证明：为了验证所作图形的正确性，把图作出后，必须再根据已知的定义、公理、定理等，结合作法来证明所作出的图形完全符合题设条件；
(5)讨论：研究是不是在任何已知的条件下都能作出图形；在哪些情况下，问题有一个解、多个解或者没有解；
(6)结论：对所作图形下结论．。
2025年中考数学考点分类专题归纳之尺规作图
2025年中考数学考点分类专题归纳尺规作图1、定义（1）尺规作图是指用没有刻度的直尺和圆规作图．只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题．（2）基本要求它使用的直尺和圆规带有想像性质，跟现实中的并非完全相同．直尺必须没有刻度，无限长，且只能使用直尺的固定一侧．只可以用它来将两个点连在一起，不可以在上画刻度．圆规可以开至无限宽，但上面亦不能有刻度．它只可以拉开成你之前构造过的长度．2、基本作图有：（1）作一条线段等于已知线段．（2）作一个角等于已知角．（3）作已知线段的垂直平分线．（4）作已知角的角平分线．（5）过一点作已知直线的垂线．3、复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作．4、应用与设计作图主要把简单作图放入实际问题中．首先要理解题意，弄清问题中对所作图形的要求，结合对应几何图形的性质和基本作图的方法作图．1．（2024•鄂尔多斯）如图，在菱形ABCD中，按以下步骤作图：①分别以点C和点D为圆心，大于CD为半径作弧，两弧交于点M，N；②作直线MN，且MN恰好经过点A，与CD交于点E，连接BE，则下列说法错误的是（）A．∠ABC＝60°B．S△ABE＝2S△ADEC．若AB＝4，则BE D．sin∠CBE2．（2024•河南）如图，已知▱AOBC的顶点O（0，0），A（﹣1，2），点B在x轴正半轴上按以下步骤作图：①以点O为圆心，适当长度为半径作弧，分别交边OA，OB于点D，E；②分别以点D，E为圆心，大于DE的长为半径作弧，两弧在∠AOB内交于点F；③作射线OF，交边AC于点G，则点G的坐标为（）A．（1，2）B．（，2）C．（3，2）D．（2，2）3．（2024•郴州）如图，∠AOB＝60°，以点O为圆心，以任意长为半径作弧交OA，OB于C，D两点；分别以C，D为圆心，以大于CD的长为半径作弧，两弧相交于点P；以O为端点作射线OP，在射线OP上截取线段OM＝6，则M点到OB的距离为（）A．6 B．2 C．3 D．4．（2024•宜昌）尺规作图：经过已知直线外一点作这条直线的垂线，下列作图中正确的是（）A．B．C．D．5．（2024•襄阳）如图，在△ABC中，分别以点A和点C为圆心，大于AC长为半径画弧，两弧相交于点M，N，作直线MN分别交BC，AC于点D，E．若AE＝3cm，△ABD的周长为13cm，则△ABC的周长为（）A．16cm B．19cm C．22cm D．25cm6．（2024•潍坊）如图，木工师傅在板材边角处作直角时，往往使用“三弧法”，其作法是：（1）作线段AB，分别以A，B为圆心，以AB长为半径作弧，两弧的交点为C；（2）以C为圆心，仍以AB长为半径作弧交AC的延长线于点D；（3）连接BD，BC．下列说法不正确的是（）A．∠CBD＝30°B．S△BDC AB2C．点C是△ABD的外心D．sin2A+cos2D＝17．（2024•台州）如图，在▱ABCD中，AB＝2，BC＝3．以点C为圆心，适当长为半径画弧，交BC于点P，交CD于点Q，再分别以点P，Q为圆心，大于PQ的长为半径画弧，两弧相交于点N，射线CN交BA的延长线于点E，则AE的长是（）A．B．1 C．D．8．（2024•巴中）如图，在Rt△ABC中，∠C＝90°，按下列步骤作图：①以点B为圆心，适当长为半径画弧，与AB，BC分别交于点D，E；②分别以D，E为圆心，大于DE的长为半径画弧，两弧交于点P；③作射线BP交AC于点F；④过点F作FG⊥AB于点G．下列结论正确的是（）A．CF＝FG B．AF＝AG C．AF＝CF D．AG＝FG9．（2024•昆明）如图，点A在双曲线y═（x＞0）上，过点A作AB⊥x轴，垂足为点B，分别以点O和点A为圆心，大于OA的长为半径作弧，两弧相交于D，E两点，作直线DE交x轴于点C，交y轴于点F （0，2），连接AC．若AC＝1，则k的值为（）A．2 B．C．D．10．（2024•安顺）已知△ABC（AC＜BC），用尺规作图的方法在BC上确定一点P，使PA+PC＝BC，则符合要求的作图痕迹是（）A．B．C．D．11．（2024•湖州）尺规作图特有的魅力曾使无数人沉湎其中．传说拿破仑通过下列尺规作图考他的大臣：①将半径为r的⊙O六等分，依次得到A，B，C，D，E，F六个分点；②分别以点A，D为圆心，AC长为半径画弧，G是两弧的一个交点；③连结OG．问：OG的长是多少？大臣给出的正确答案应是（）A．r B．（1）r C．（1）r D．r12．（2024•益阳）如图，在△ABC中，AB＝5，AC＝4，BC＝3．按以下步骤作图：①以A为圆心，任意长为半径作弧，分别交AB，AC于点M，N；②分别以M，N为圆心，以大于MN的长为半径作弧，两弧相交于点E；③作射线AE；④以同样的方法作射线BF．AE交BF于点O，连接OC，则OC＝_______．13．（2024•抚顺）如图，▱ABCD中，AB＝7，BC＝3，连接AC，分别以点A和点C为圆心，大于AC的长为半径作弧，两弧相交于点M，N，作直线MN，交CD于点E，连接AE，则△AED的周长是____．14．（2024•葫芦岛）如图，OP平分∠MON，A是边OM上一点，以点A为圆心、大于点A到ON的距离为半径作弧，交ON于点B、C，再分别以点B、C为圆心，大于BC的长为半径作弧，两弧交于点D、作直线AD分别交OP、ON于点E、F．若∠MON＝60°，EF＝1，则OA＝_______．15．（2024•山西）如图，直线MN∥PQ，直线AB分别与MN，PQ相交于点A，B．小宇同学利用尺规按以下步骤作图：①以点A为圆心，以任意长为半径作弧交AN于点C，交AB于点D；②分别以C，D为圆心，以大于CD长为半径作弧，两弧在∠NAB内交于点E；③作射线AE交PQ于点F．若AB＝2，∠ABP＝60°，则线段AF的长为_______．16．（2024•东营）如图，在Rt△ABC中，∠B＝90°，以顶点C为圆心，适当长为半径画弧，分别交AC，BC于点E，F，再分别以点E，F为圆心，大于EF的长为半径画弧，两弧交于点P，作射线CP交AB于点D．若BD＝3，AC＝10，则△ACD的面积是____．17．（2024•淮安）如图，在Rt△ABC中，∠C＝90°，AC＝3，BC＝5，分别以点A、B为圆心，大于AB的长为半径画弧，两弧交点分别为点P、Q，过P、Q两点作直线交BC于点D，则CD的长是__．18．（2024•南京）如图，在△ABC中，用直尺和圆规作AB、AC的垂直平分线，分别交AB、AC于点D、E，连接DE．若BC＝10cm，则DE＝___cm．19．（2024•赤峰）如图，D是△ABC中BC边上一点，∠C＝∠DAC．（1）尺规作图：作∠ADB的平分线，交AB于点E（保留作图痕迹，不写作法）；（2）在（1）的条件下，求证：DE∥AC．20．（2024•攀枝花）已知△ABC中，∠A＝90°．（1）请在图1中作出BC边上的中线（保留作图痕迹，不写作法）；（2）如图2，设BC边上的中线为AD，求证：BC＝2AD．21．（2024•牡丹江）在四边形ABCD中，∠B＝∠C＝90°，AB＝3，BC＝4，CD＝1．以AD为腰作等腰△ADE，使∠ADE＝90°，过点E作EF⊥DC交直线CD于点F．请画出图形，并直接写出AF的长．22．（2024•贵港）尺规作图（只保留作图痕迹，不要求写出作法）．如图，已知∠α和线段a，求作△ABC，使∠A＝∠α，∠C＝90°，AB＝a．23．（2024•北京）下面是小东设计的“过直线外一点作这条直线的平行线”的尺规作图过程．已知：直线l及直线l外一点P．求作：直线PQ，使得PQ∥l．作法：如图，①在直线l上取一点A，作射线PA，以点A为圆心，AP长为半径画弧，交PA的延长线于点B；②在直线l上取一点C（不与点A重合），作射线BC，以点C为圆心，CB长为半径画弧，交BC的延长线于点Q；③作直线PQ．所以直线PQ就是所求作的直线．根据小东设计的尺规作图过程，（1）使用直尺和圆规，补全图形；（保留作图痕迹）（2）完成下面的证明．证明：∵AB＝____，CB＝____，∴PQ∥l（__________）（填推理的依据）．24．（2024•孝感）如图，△ABC中，AB＝AC，小聪同学利用直尺和圆规完成了如下操作：①作∠BAC的平分线AM交BC于点D；②作边AB的垂直平分线EF，EF与AM相交于点P；③连接PB，PC．请你观察图形解答下列问题：（1）线段PA，PB，PC之间的数量关系是__________；（2）若∠ABC＝70°，求∠BPC的度数．25．（2024•陇南）如图，在△ABC中，∠ABC＝90°．（1）作∠ACB的平分线交AB边于点O，再以点O为圆心，OB的长为半径作⊙O；（要求：不写做法，保留作图痕迹）（2）判断（1）中AC与⊙O的位置关系，直接写出结果．26．（2024•青岛）已知：如图，∠ABC，射线BC上一点D．求作：等腰△PBD，使线段BD为等腰△PBD的底边，点P在∠ABC内部，且点P到∠ABC两边的距离相等．27．（2024•广安）下面有4张形状、大小完全相同的方格纸，方格纸中的每个小正方形的边长都是1，请在方格纸中分别画出符合要求的图形，所画图形各顶点必须与方格纸中小正方形的顶点重合，具体要求如下：（1）画一个直角边长为4，面积为6的直角三角形．（2）画一个底边长为4，面积为8的等腰三角形．（3）画一个面积为5的等腰直角三角形．（4）画一个一边长为2，面积为6的等腰三角形．28．（2024•河南）如图，反比例函数y（x＞0）的图象过格点（网格线的交点）P．（1）求反比例函数的解析式；（2）在图中用直尺和2B铅笔画出两个矩形（不写画法），要求每个矩形均需满足下列两个条件：①四个顶点均在格点上，且其中两个顶点分别是点O，点P；②矩形的面积等于k的值．29．（2024•湖北）图①、图②都是由边长为1的小菱形构成的网格，每个小菱形的顶点称为格点．点O，M，N，A，B均在格点上，请仅用无刻度直尺在网格中完成下列画图．（1）在图①中，画出∠MON的平分线OP；（2）在图②中，画一个Rt△ABC，使点C在格点上．30．（2024•宁波）在5×3的方格纸中，△ABC的三个顶点都在格点上．（1）在图1中画出线段BD，使BD∥AC，其中D是格点；（2）在图2中画出线段BE，使BE⊥AC，其中E是格点．31．（2024•济宁）在一次数学活动课中，某数学小组探究求环形花坛（如图所示）面积的方法，现有以下工具；①卷尺；②直棒EF；③T型尺（CD所在的直线垂直平分线段AB）．（1）在图1中，请你画出用T形尺找大圆圆心的示意图（保留画图痕迹，不写画法）；（2）如图2，小华说：“我只用一根直棒和一个卷尺就可以求出环形花坛的面积，具体做法如下：将直棒放置到与小圆相切，用卷尺量出此时直棒与大圆两交点M，N之间的距离，就可求出环形花坛的面积．”如果测得MN＝10m，请你求出这个环形花坛的面积．32．（2024•金华）如图，在6×6的网格中，每个小正方形的边长为1，点A在格点（小正方形的顶点）上．试在各网格中画出顶点在格点上，面积为6，且符合相应条件的图形．。
广东中考高分突破数学课件第27讲 尺规作图
线 MN,交 BC 边于点 D,连接 AD,则△ACD 的周长
为
13
.
3.(2020广州模拟改编)如图,已知∠AOB=60°,点P在∠AOB
的内部.
(1)连接OP,按图中作图痕迹作∠CPO=∠POD,交OA于点C,则
∠OCP的度数为 120°;
(2)若PD⊥OB,垂足为D,连接OP,直接比较线段OP与PD的大
小为 PD<OP.
4.(2020金昌)如图,在△ABC中,D是BC边上一点,且BD=BA.
(1)尺规作图(保留作图痕迹,不写作法):
①作∠ABC的平分线交AD于点E;
②作线段DC的垂直平分线交DC于点F;
(2)连接EF,直接写出线段EF和AC的数量关系及位置关系.
解:(1)如图,①BE 即为所求;
90π×(4 2)2
360
1
+ ×3×4=8π+6.
2
答案图
广东中考
8.(2020 广东)如图,在菱形 ABCD 中,∠A=30°,取大于 AB 的长为
1
2
半径,分别以点 A,B 为圆心作弧相交于两点,过此两点的直线交
AD 边于点 E(作图痕迹如图所示),连接 BE,BD,则∠EBD 的度数
为 45° .
②如图,线段 DC 的垂直平分线交 DC 于点 F.
1
(2)数量关系:EF= AC,位置关系:EF∥AC.
2
答案图
利用基本作图作三角形
5.(2020沈阳模拟)尺规作图(不写作法,保留作图痕迹):已知:如
图,∠1,线段a,c.求作:△ABC,使∠B=∠1,BC=a,AB=c.
解:如图,△ABC为所作.
AD=EC,
中考数学考点32尺规作图总复习(原卷版)
尺规作图【命题趋势】中考对尺规作图的考查涉及多种形式,不再是单一的对作图技法操作进行考查,而是把作图与计算、证明、分析、判断等数学思维活动有效融合,既体现了动手实践的数学思维活动,也考查了学生运用数学思考解决问题的能力.【中考考查重点】一、根据尺规作图的痕迹、步骤判断结论和计算。
二、尺规作图及相关证明与计算考点：五种基本尺规作图类型图示步骤作图依据1.作一条线段等于已知线段O A P （1）画射线OP（2）在射线OP上截取OA=a圆上的点到圆心的距离等于半径2.作一个角等于已知角（1）以点O为圆心.任意长为半径画弧.分别交OA.OB于点C,D（2）画一条射线PO.以点P为圆心.OC长为半径画弧.交PO于点C′（3）以P为圆心.CD长为半径画弧.与第（2）步中所画的弧相交于点D′（4）过点P、P画射线PB′.则∠B′PO=∠BOC三边分别相等的两个三角形全等；全等三角形的对应角相等；两点确定一条直线3.作一个角的平分线（1）以点 O 为圆心.适当长为半径画弧.交 OA 于点 M.交 OB 于点 N．（2）分别以点M、N 为圆心.大于MN21的长为半径画弧.两弧在∠AOB 的内部交于点 C．（3）画出射线OC .射线 OC 即为所求点在直•广元）观察下列作图痕迹A．B．C．D．2．（2021秋•广州期中）如图.在△ABC中.以A为圆心.任意长为半径画弧.分别交AB、AC于点M、N；再分别以M、N为圆心.大于MN的长为半径画弧.两弧交于点P；连结AP并延长交BC于点D．则下列说法正确的是（）A．AD+BD＜AB B．AD一定经过△ABC的重心C．∠BAD＝∠CAD D．AD是三角形的高3．（2021•济宁）如图.已知△ABC．（1）以点A为圆心.以适当长为半径画弧.交AC于点M.交AB于点N．（2）分别以M.N为圆心.以大于MN的长为半径画弧.两弧在∠BAC的内部相交于点P．（3）作射线AP交BC于点D．（4）分别以A.D为圆心.以大于AD的长为半径画弧.两弧相交于G.H两点．（5）作直线GH.交AC.AB分别于点E.F．依据以上作图.若AF＝2.CE＝3.BD＝.则CD的长是（）A．B．1C．D．44．（2021秋•开封期末）已知线段AB如图所示.延长AB至C.使BC＝AB.反向延长AB 至D.使AD＝BC．点M是CD的中点.点N是AD的中点．（1）依题意补全图形；（2）若AB长为10.求线段MN的长度．5．（2022•雨花区校级开学）下面是小华设计的“作三角形一边上的高”的尺规作图过程．已知：△ABC.求作：△ABC的边BC上的高AD．作法：①以点A为圆心.适当长为半径画弧.交直线BC于点M.N；②分别以点M.N为圆心.以大于MN的长为半径画弧.两弧相交于点P；③作直线AP交BC于点D.则线段AD即为所求△ABC的边BC上的高．根据小华设计的尺规作图过程：（1）AP是线段MN的；（2）证明AD是△ABC的高．6．（2021•烟台）如图.已知Rt△ABC中.∠C＝90°．（1）请按如下要求完成尺规作图（不写作法.保留作图痕迹）．①作∠BAC的角平分线AD.交BC于点D；②作线段AD的垂直平分线EF与AB相交于点O；③以点O为圆心.以OD长为半径画圆.交边AB于点M．（2）在（1）的条件下.求证：BC是⊙O的切线；（3）若AM＝4BM.AC＝10.求⊙O的半径．1．（2021秋•盱眙县期末）如图.在Rt△ABC中.∠C＝90°.以顶点A为圆心.适当长为半径画圆弧.分别交AB、AC于点D、E.再分别以点D、E为圆心.大于DE长为半径画圆弧.两弧交于点F.作射线AF交边BC于点G．若CG＝4.AB＝10.则△ABG的面积是（）A．10B．20C．30D．402．（2021秋•宁波期末）如图.在Rt△ABC中.∠B＝90°.分别以A.C为圆心.大于AC长为半径作弧.两弧相交于点M.N.作直线MN.与AC.BC分别交于D.E.连结AE.若AB＝6.AC＝10.则△ABE的周长为（）A．13B．14C．15D．163．（2021秋•定西期末）下列选项中的尺规作图.能推出P A＝PC的是（）A．B．C．D．4．（2021秋•郧阳区期末）如图为用直尺和圆规作一个角等于已知角.那么能得出∠A′O′B′＝∠AOB的依据是运用了我们学习的全等三角形判定（）A．角角边B．边角边C．角边角D．边边边5．（2021秋•朝阳区校级期末）如图.在Rt△ABC中.∠ACB＝90°.分别以点B和点C 为圆心.大于BC的长为半径作弧.两弧相交于D、E两点.作直线DE交AB于点F.交BC与点G.连接CF.若AC＝3.CG＝2.则CF的长为．1．（2021•阿坝州）如图.在△ABC中.∠BAC＝70°.∠C＝40°.分别以点A和点C为圆心.大于AC的长为半径画弧.两弧相交于点M.N.作直线MN交BC于点D.连接AD.则∠BAD的大小为（）A．30°B．40°C．50°D．60°2．（2021•百色）如图.在⊙O中.尺规作图的部分作法如下：（1）分别以弦AB的端点A、B为圆心.适当等长为半径画弧.使两弧相交于点M；（2）作直线OM交AB于点N．若OB＝10.AB＝16.则tan B等于（）A．B．C．D．3．（2021•黄石）如图.在Rt△ABC中.∠ACB＝90°.按以下步骤作图：①以B为圆心.任意长为半径作弧.分别交BA、BC于M、N两点；②分别以M、N为圆心.以大于MN 的长为半径作弧.两弧相交于点P；③作射线BP.交边AC于D点．若AB＝10.BC＝6.则线段CD的长为（）A．3B．C．D．4．（2021•铜仁市）如图.在Rt△ABC中.∠C＝90°.AB＝10.BC＝8.按下列步骤作图：步骤1：以点A为圆心.小于AC的长为半径作弧分别交AC、AB于点D、E．步骤2：分别以点D、E为圆心.大于DE的长为半径作弧.两弧交于点M．步骤3：作射线AM交BC于点F．则AF的长为（）A．6B．3C．4D．6 5．（2021•永州）如图.在△ABC中.AB＝AC.分别以点A.B为圆心.大于AB的长为半径画弧.两弧相交于点M和点N.作直线MN分别交BC、AB于点D和点E.若∠B＝50°.则∠CAD的度数是（）A．30°B．40°C．50°D．60°6．（2021•长春）在△ABC中.∠BAC＝90°.AB≠AC．用无刻度的直尺和圆规在BC边上找一点D.使△ACD为等腰三角形．下列作法不正确的是（）A．B．C．D．7．（2021•贵阳）如图.已知线段AB＝6.利用尺规作AB的垂直平分线.步骤如下：①分别以点A.B为圆心.以b的长为半径作弧.两弧相交于点C和D．②作直线CD．直线CD就是线段AB的垂直平分线．则b的长可能是（）A．1B．2C．3D．4 8．（2021•荆州）如图.在△ABC中.AB＝AC.∠A＝40°.点D.P分别是图中所作直线和射线与AB.CD的交点．根据图中尺规作图痕迹推断.以下结论错误的是（）A．AD＝CD B．∠ABP＝∠CBP C．∠BPC＝115°D．∠PBC＝∠A1．（2021•广陵区二模）用直尺和圆规作已知角∠AOB的平分线的作法如图.能得出∠AOC＝∠BOC的依据是（）A．（SAS）B．（SSS）C．（AAS）D．（ASA）2．（2021•河南模拟）如图.在Rt△ABC中.∠ACB＝90°.AC＝BC＝2．按以下步骤作图：①以点A为圆心.适当长度为半径作弧.分别交AC.AB于M.N两点；②分别以点M.N为圆心.大于MN的长为半径作弧.两弧相交于点P；③作射线AP.交BC于点E．则EC的长为（）A．B．1C．D．3．（2021•高阳县模拟）如图.已知∠MAN＝60°.AB＝6．依据尺规作图的痕迹可求出BD的长为（）A．2B．3C．3D．6 4．（2021•范县模拟）如图.在Rt△ABC中.∠ACB＝90°.AC＝2BC.分别以点A和B为圆心.以大于AB的长为半径作弧.两弧相交于点M和N.作直线MN.交AC于点E.连接BE.若CE＝3.则BE的长为（）A．5B．4C．3D．6 5．（2021•开平区一模）用尺规作图作直线l的一条垂线.下面是甲.乙两个同学作图描述：甲：如图1.在直线l上任取一点C.以C为圆心任意长为半径画弧.与直线l相交于点A、B两点.再分别以A、B为圆心以大于长为半径画弧.两弧相交于点D.作直线CD 即为所求．乙：如图2在直线l上任取两点M.N作线段MN的垂直平分线．下面说法正确的是（）A．甲对.乙不对B．乙对甲不对C．甲乙都对D．甲乙都不对6．（2021•莲都区校级模拟）下列三幅图都是“作已知三角形的高”的尺规作图过程.其中作图正确的是（）A．（1）（2）（3）B．（1）（2）C．（1）（3）D．（2）（3）7．（2021•马山县模拟）如图.已知AB＝AC.AB＝5.BC＝3.以A.B两点为圆心.大于AB 的长为半径画弧.两弧相交于点M.N.连接MN与AC相交于点D.则△BDC的周长为（）A．10B．8C．11D．138．（2021•平泉市一模）如图.已知直线AB和AB外一点C.用尺规过点C作AB的垂线．步骤如下：第一步：任意取一点K.使点K和点C在AB的两旁；第二步：以C为圆心.以a为半径画弧.交直线AB于点D.E；第三步：分别以D.E为圆心.以b为半径画弧.两弧交于点F；第四步：画直线CF．直线CF即为所求．下列正确的是（）A．a.b均无限制B．a＝CK.b＞DE的长C．a有最小限制.b无限制D．a≥CK.b＜DE的长9．（2021•河北一模）嘉淇在用直尺和圆规作一个角等于已知角的步骤如下：已知：∠AOB求作：∠A'O'B'.使∠A'O'B'＝∠AOB．作法：（1）如图.以点O为圆心.m为半径画弧.分别交OA.OB于点C.D；（2）画一条射线O'A'.以点O'为圆心.n为半径画弧.交O'A'于点C'；（3）以点C'为圆心.p为半径画弧.与第（2）步中所画的弧相交于点D'；（4）过点D'画射线O'B'.则∠A'O'B'＝∠AOB．下列说法正确的是（）A．m＝p＞0B．n＝p＞0C．D．m＝n＞010．（2021•定兴县一模）如图.在Rt△ABC中.∠C＝90°.以顶点A为圆心.适当长为半径画弧.分别交AC.AB于点M.N.再分别以点M.N为圆心.大于MN长为半径画弧.两弧交于点P.作射线AP交边BC于点D.若CD＝2.AB＝7.则△ABD的面积是（）A．7B．30C．14D．60。
中考尺规作图复习
2、作一个角等于已知角（已知: ∠ AOB）
作法：（1）作射线O′A′； （2）以O为圆心，以任意长为半径画弧，交OA于点C， 交OB于点D； （3）以O′为圆心，以OC的长为半径画弧，交O′A′于 点C′； （4）以点C′为圆心，以CD的长为半径画弧，交前弧于 点D′； （5）过D′作射线O′B′，则∠A′O′B′即是所求作的
（2）点O在直线l上
作法：
①以点O为圆心，以任意距离为半径作弧，交直线l于A,B
两点.
②分别以点A,B为圆心，以大于大于 AB的长为半径作 弧，在AB的上方或下方交于C点. ③连接CO，则直线CO即是线段AB的垂线，如图1-5-4-6所
示. 相当于作平角∠AOB的平分线
例7： (2015广东)如图1-5-4-20，已知锐角△ABC.
(1)过点A作BC边的垂线MN，交BC于点D(用尺规作图法，
保留作图痕迹，不要求写作法)；
(2)在(1)的条件下，若BC=5，AD=4，
tan∠BAD= 3 ，求DC的长. 4
三、基本作图的拓展与应用
1.作三角形 （1）已知三角形的两边及其夹角，求作三角形； （2）已知三角形的两角及其夹边，求作三角形； （3）已知三角形的三边，求作三角形； （4）已知直角三角形的一直角边和斜边，求作直角 三角形； （5）已知底边和底边上的高作等腰三角形.
2.作圆 （1）经过不在同一直线上的三个点可以作一个圆； （2）任何一个三角形可以且只能作一个外接圆和一个 内切圆； （3）已知圆心和半径作圆.
中考第一轮复习尺规作图、视图与投影
中考复习之尺规作图、视图与投影一、同步知识梳理尺规作图：广州中考目标要求 1、掌握以下基本作图 作一条线段等于已知线段 作一个角等于已知角 作角的平分线 作线段的垂直平分线2、会利用基本作图，作三角形、圆、以及三角形和圆的组合图形。
3、会写出简单的尺规作图题的已知、求作和作法（不要求证明）。
二、同步题型分析题型1：基本作图（★）例1：已知线段a 、b ，画一条线段，使其等于b a 2+．分析：所要画的线段等于b a 2+，实质上就是b b a ++．解：1．画线段a AB =．2．在AB 的延长线上截取b BC 2=．则线段AC 就是所画的线段． 小结：1．尺规作图要保留画图痕迹，画图时画出的所有点和线不可随意擦去．2．其它作图都可以通过画基本作图来完成，写画法时，只需用一句话来概括叙述基本作图．（★★）例2：如下图，已知线段a 和b ，求作一条线段AD 使它的长度等于2a －b ．解：如图，（1）作射线AM ；（2）在射线AM 上，顺次截取AB =BC =a ；（3）在线段CA 上截取CD =b ，则线段AD 就是所求作的线段．（★）例3：求作一个角等于已知角∠MON （如图1）．图（1） 图（2）解： 如图（2）， （1）作射线11M O ；（2）在图（1）上，以O 为圆心，任意长为半径作弧，交OM 于点A ，交ON 于点B ； （3）以1O 为圆心，OA 的长为半径作弧，交11M O 于点C ； （4）以C 为圆心，以AB 的长为半径作弧，交前弧于点D ； （5）过点D 作射线D O 1．则∠D CO 1就是所要求作的角．（★）例4：已知∠AOB ，求作∠AOB 的平分线OC ．解：如图，（1）以点O 为圆心，任意长为半径作弧，分别交OA 、OB 于D 、E 两点；（2）分别以D 、E 为圆心，以大于21DE 的长为半径作弧，两弧交于C 点； （3）作射线OC ，则OC 为∠AOB 的平分线．（★★）例5：如图（1）所示，在图中作出点C ，使得C 是∠MON 平分线上的点，且AC =OC ．图（1） 图（2）分析： 由题意知，点C 不仅要在∠MON 的平分线上，且点C 到O 、A 两点的距离要相等，所以点C 应是∠MON 的平分线与线段OA 的垂直平分线的交点． 作法： 如图（2）所示 （1）作∠MON 的平分线OP ；（2）作线段OA 的垂直平分线EF ，交OP 于点C ，则点C 就是所要求作的点．小结：（1）根据题意弄清要求作的点的特征是到各直线距离相等，还是到各端点距离相等。
中考数学知识点复习：尺规作图全面版
如何利用尺规作图解决最值问题？
最值问题的求解
最值问题是一类求解最优解的问题，可以利用尺规作图来解决。例如，在几何、代数等领域中，经常需要使用尺规作 图来求解最值问题。
作图方法
利用尺规作图求解最值问题，需要先了解问题的具体内容，然后根据问题内容进行尺规作图。在作图过程中，需要注 意图形绘制的准确性和规范性，以保证求解的准确性。
03
多边形的尺规作图
作已知线段的垂线
01
总结词：通过一个已知点，作 已知线段的垂线，是尺规作图
的基础。
02
详细描述
03
04
1. 分别以线段的两个端点为 圆心，以大于线段的一半为半 径画圆弧，得到两个交点。
2. 连接两个交点，得到的直 线即为已知线段的垂线。
已知二线段平行的垂线段的中垂线
总结词：找到一个已知的平行线段的中垂线，是尺规作 图的进阶技能。
1. 以平行线段的一个端点为圆心，以适当长度为半径画 圆弧，与平行线段相交于两点。
详细描述
2. 连接这两个交点得到的直线即为已知平行线段的中垂 线。
作已知直线的平行线
01
总结词：通过一个已知点，作已知直线的平行线，是尺规作图的基本 技能之一。
02
详细描述
03
1. 以已知点为圆心，以适当长度为半径画圆弧，与直线相交于两点。
04
2. 连接这两个交点得到的直线即为已知直线的平行线。
作已知二线段的中垂线
01 总结词：通过两个已知点，作已知二线段 的中垂线，是尺规作图的高级技能。
02
详细描述
Hale Waihona Puke 031. 以两个已知点为圆心，以适当长度为半 径画圆弧，得到两个交点。
04
中考数学知识点复习：尺规作图全面版本
原因在于学生未仔细审题，忽略了题目中的限制条件，导致画出的 图形不符合题目要求。
尺规作图的难点及解决方法
画等腰三角形
学生难以掌握等腰三角形的画法，解决方法是先画出底边，然后以底边为半径画圆，再画 出两个交点作为三角形的顶点。 Nhomakorabea画垂直平分线
学生难以掌握垂直平分线的画法，解决方法是以给定点为圆心，以给定距离为半径画圆， 再画出与圆相切的直线。
THANKS
感谢观看
作图与证明题
这类题目通常会要求考生 先利用尺规作图，然后进 行证明。
尺规作图与综合题
这类题目通常会要求考生 利用尺规作图解答一个综 合性的问题。
中考中尺规作图的主要考点
角的概念和表示方 法。
垂直的概念和性质 。
直线、射线、线段 的表示方法及其性 质。
角平分线的概念和 性质。
平行线的概念和性 质。
中考中尺规作图的备考策略
画图时忽略了题目中的限制条件
学生在画图时忽略了题目中的限制条件，导致画出的图形不符合题目要求。应对 策略是在画图时仔细审题，严格按照题目中的限制条件进行操作。
05
尺规作图的练习题及解析
基础题练习
巩固基本技能
基础题主要考察学生对尺规作图基本技能的掌握，包括圆 、线段、角等基本几何元素的作图。
练习题目
尺规作图的本质是利用直尺和 圆规的特性，通过一系列的作 图步骤来画出所需的图形。
尺规作图广泛应用于数学、工 程、艺术等领域。
尺规作图的起源和发展
尺规作图的思想起源于古希腊数 学家，如泰勒斯、欧几里得等。
尺规作图在欧几里得的《几何原 本》中得到了系统的阐述和推广
。
随着数学的发展，尺规作图逐渐 成为一种重要的数学方法，并在 现代数学中得到了深入的研究和
尺规作图复习课
B组 11．(2019·甘肃)如图，在△ABC中，点P是AC上一点，
连接BP，求作一点M，使得点M到AB和AC两边的距离相等， 并且到点B和点P的距离相等．(不写作法，保留作图痕迹)
1 2
BD的长为半
径作弧，两弧相交于点E，作射线CE交AB于点F，
则AF的长为( B )
A. 5
B. 6
C. 7
D. 8
三、中考实战
A组
9．(2018·河北改编)
①过直线外一点作这条直线的垂线；
②作线段的垂直平分线；
③过直线上一点作这条直线的垂线；
④作角的平分线．请在下列尺规作图标出对应的序号．
④
①
②
③
10．(2019·盐城)如图，AD是△ABC的角平分线． (1)作线段AD的垂直平分线EF，分别交AB、AC于点E、F；(用直尺 和圆规作图，标明字母，保留作图痕迹，不写作法．)
解：(1)如图，直线EF即为所求
(2)连接DE、DF，四边形AEDF是_____菱___形．(直接写出答案)
(2)∵AD平分∠BAC，∴∠BAD＝∠CAD， ∵∠AOE＝∠AOF＝90°，AO＝AO， ∴△AOE≌△AOF(ASA)，∴AE＝AF， ∵EF垂直平分线段AD，∴EA＝ED， FA＝FD，∴EA＝ED＝DF＝AF， ∴四边形AEDF是菱形．
(5)解：①如图，CD为所求作
②在Rt△ABC中，BC AB2 AC2 132 122 5
∵
1 2
∴ CD AC BC 125 60
AB
13 13
二、核心考题 考点1 作线段等于已知线段 3．(六盘水中考)如图，已知Rt△ABC中， ∠C＝90°，
∠BAC＝45°. (1)用尺规作图：在CA的延长线上截取AD＝AB，并连接BD； (2)求∠BDC的度数．
中考数学必考考点专题32尺规作图含解析
专题32尺规作图问题专题知识回顾1.尺规作图的定义：只用不带刻度的直尺和圆规通过有限次操作，完成画图的一种作图方法.尺规作图可以要求写作图步骤，也可以要求不一定要写作图步骤，但必须保留作图痕迹。
2.尺规作图的五种基本情况：(1)作一条线段等于已知线段；(2)作一个角等于已知角；(3)作已知线段的垂直平分线；(4)作已知角的角平分线；(5)过一点作已知直线的垂线。
3.对尺规作图题解法：写出已知，求作，作法(不要求写出证明过程)并能给出合情推理。
4.中考要求：(1)能完成以下基本作图：作一条线段等于已知线段，作一个角等于已知角，作角的平分线，作线段的垂直平分线.(2)能利用基本作图作三角形：已知三边作三角形；已知两边及其夹角作三角形；已知两角及其夹边作三角形；已知底边及底边上的高作等腰三角形^(3)能过一点、两点和不在同一直线上的三点作圆^(4) 了解尺规作图的步骤，对于尺规作图题，会写已知、求作和作法(不要求证明) ^专题典型题考法及解析【例题1】(2019?胡南长沙) 如图，RHABC中，/ C= 90°, / B= 30°,分别以点A和点B为圆心,于§AB的长为半径作弧，两弧相交于M N两点，作直线MN交BC于点D,连接AD则/ CAM度数是( ^^1(2)根据/ DBF= / ABID- / ABF 计算即可。
••・四边形ABC 虚菱形,C. 45D. 60°【解析】根据内角和定理求得/ BAC= 60° ,由中垂线性质知 DA= DB 即/DAB= / B= 30 在△ABC43, / B= 30 , / C= 90 ,/ BAC= 180 - / B- / C= 60 ,由作图可知MN 为AB 的中垂线，DA= DB・ ./ DAB= / B= 30° ,・ ./ CAD= / BAG / DAB= 30° 。
,从而得出答案.【例题2】（2019山东枣庄）如图，BD 是菱形ABCD 勺对角线，/ CBD= 75（1）请用尺规作图法，作 AB 的垂直平分线 EF,垂足为E,交AD 于F;（不要求写作法, 保留作图痕迹）【解析】（1）分别以A .B 为圆心，大于 L AB 长为半径画弧，过两弧的交点作直线即可。
中考数学考点一遍过考点20尺规作图含解析
考点20 尺规作图一、尺规作图1．尺规作图的定义在几何里，把限制用没有刻度的直尺和圆规来画图称为尺规作图．2．五种根本作图〔1〕作一条线段等于线段；〔2〕作一个角等于角；〔3〕作一个角的均分线；〔4〕作一条线段的垂直均分线；〔5〕过一点作直线的垂线．3．依照根本作图作三角形〔1〕三角形的三边，求作三角形；〔2〕三角形的两边及其夹角，求作三角形；〔3〕三角形的两角及其夹边，求作三角形；〔4〕三角形的两角及其中一角的对边，求作三角形；〔5〕直角三角形素来角边和斜边，求作直角三角形．4．与圆有关的尺规作图〔1〕过不在同素来线上的三点作圆〔即三角形的外接圆〕；〔2〕作三角形的内切圆．5．有关中心对称或轴对称的作图以及设计图案是中考常有种类．6．作图题的一般步骤〔1〕；〔2〕求作；〔3〕解析；〔4〕作法；〔5〕证明；〔6〕谈论．其中步骤〔3〕〔4〕〔5〕〔6〕一般不作要求，但作图中必然要保存作图印迹.二、尺规作图的方法1．尺规作图的要点〔1〕先解析题目，读懂题意，判断题目要求作什么；〔2〕读懂题意后，再运用几种根本作图方法解决问题．2．依照条件作等腰三角形或直角三角形求作三角形的要点是确定三角形的三个极点，作图依照是三角形全等的判断，常借助根本作图来完成，如作直角三角形就先作一个直角．考向一根本作图1．最根本、最常用的尺规作图，平时称为根本作图．2．根本作图有五种：〔1〕作一条线段等于线段；〔2〕作一个角等于角；〔3〕作一个角的均分线；〔4〕作一条线段的垂直均分线；〔5〕过一点作直线的垂线．典例 1 如图，在△ABC中，∠ACB=90°，分别以点A和B为圆心，以相同的长〔大于12AB〕为半径作弧，两弧订交于点M和N，作直线M N交AB于点D，交BC于点E，连接C D，以下结论错误的选项是A．AD=BD B．BD=CDC．∠A=∠BED D．∠ECD=∠EDC【答案】 D【解析】∵M N为A B的垂直均分线，∴AD=BD，∠BDE=90°，∵∠ACB=90°，∴C D=BD，∵∠A+∠B=∠B+∠BED=90°，∴∠A=∠BED，∵∠A≠60°，AC≠AD，∴EC≠ED，∴∠ECD≠∠EDC．应选D．典例 2 如图，∠MAN，点B在射线A M上．〔1〕尺规作图：①在A N上取一点C，使BC=BA；②作∠MBC的均分线BD，〔保存作图印迹，不写作法〕〔2〕在〔1〕的条件下，求证：BD∥AN．【解析】〔1〕①以B点为圆心，B A长为半径画弧交AN于C点；如图，点C即为所求作；②利用根本作图作B D均分∠MBC；如图，B D即为所求作；〔2〕先利用等腰三角形的性质得∠A=∠BCA，再利用角均分线的定义获取∠MBD=∠CBD，尔后依照三角形外角性质可得∠MBD=∠A，最后利用平行线的判断获取结论．∵AB=AC，∴∠A=∠BCA，∵BD均分∠MBC，∴∠MB=D∠CBD，∵∠MBC=∠A+∠BCA，即∠MBD+∠CBD=∠A+∠BCA，∴∠MBD=∠A，∴BD∥AN．1．依照以以下图中尺规作图的印迹，可判断A D必然为三角形的A．角均分线B．中线C．高线D．都有可能2．〔1〕请你用尺规作图，作A D均分∠BAC，交B C于点D〔要求：保存作图印迹〕；〔2〕∠ADC的度数．考向二复杂作图利用五种根本作图作较复杂图形．典例2如图，在同一平面内四个点A，B，C，D．〔1〕利用尺规，按下面的要求作图．要求：不写画法，保存作图印迹，不用写结论．①作射线AC；②连接AB，BC，BD，线段B D与射线AC订交于点O；③在线段AC上作一条线段C F，使C F=AC–BD．〔2〕观察〔1〕题获取的图形，我们发现线段AB+BC>AC，得出这个结论的依照是__________．【答案】见解析．【解析】〔1〕①以以下图，射线A C即为所求；②以以下图，线段AB，BC，BD即为所求；③以以下图，线段CF即为所求；〔2〕依照两点之间，线段最短，可得AB+BC>AC．故答案为：两点之间，线段最短．3．作图题：学过用尺规作线段与角后，就可以用尺规画出一个与三角形一模一样的三角形来．比方给定一个△ABC，能够这样来画：先作一条与AB相等的线段A′B′，尔后作∠B′A′C′=∠BAC，再作线段A′C′=AC，最后连接B′C′，这样△A′B′C′就和的△ABC一模一样了．请你依照上面的作法画一个与给定的三角形一模一样的三角形来．〔请保存作图印迹〕1．依照条件作吻合条件的三角形，在作图过程中主要依照是A．用尺规作一条线段等于线段B．用尺规作一个角等于角C．用尺规作一条线段等于线段和作一个角等于角D．不能够确定2．以下作图属于尺规作图的是A．画线段MN=3 cmB．用量角器画出∠AOB的均分线C．用三角尺作过点A垂直于直线l 的直线D．∠α，用没有刻度的直尺和圆规作∠AOB，使∠AOB=2∠α3．如图，钝角△ABC，依以下步骤尺规作图，并保存作图印迹．步骤1：以C为圆心，C A为半径画弧①；步骤2：以B为圆心，BA为半径画弧②，交弧①于点D；步骤3：连接AD，交BC延长线于点H．以下表达正确的选项是。
广东省中考数学第27节尺规作图课件
直角三角形 APO 和 AQO 中， AO=AO，OP=OQ， ∴△APO≌△AQO．∴AP=AQ． ∵CP=EQ，∴AC=AE． （2）∵AC=AE，∴∠ACE=∠AEC． ∴∠ECM=∠CEN．由于 AF 是 CE 的垂直 平分线，∴CF=EF．
答案：解：（1）△A1B1C1如图所示，点A1（2， 3）； （2）△A2B2C2如图所示．
★考点突破★
考点1 基本作图（★★） 母题集训 1. （2013广东）如图，已知▱ABCD． （1）作图：延长BC，并在BC的延长线上 截取线段CE，使得CE=BC（用尺规作图法， 保留作图痕迹，不要求写作法）； （2）在（1）的条件下，连结AE，交CD于 点F，求证： △AFD≌△EFC．
2.作一个角等于已知角 作法：①作射线 O′A′；②以点 O 为 圆心，以任意长为半径画弧，交 OA 于点 C，交 OB 于点 D；③以 O′为圆心，以 OC 的长为半径画弧，交 O′A′于点 C′；④以 C′ 为圆心，以 CD 的长为半径画弧，交前弧 于点 D′；⑤过点 D′作射线 O′B′，则∠A′O′B′ 就是所求作的角，如图所示.
解析：根据题意画出不同的三角形再进行 判断．判定全等三角形的方法有（SSS， AAS，ASA，SAS，HL）五种判定方法， 但SSA不能判定三角形全等． 答案：如图所示，
△ABC与△A1B1C1不一定全等．
3. 已知：线段a、b（如图） 求作：
（1）△ABC，使BC=a，AB=AC，且BC上 的高AD=b； （2）经过点D、A、B的圆．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B
P
A
a
O
Q
P
N
M
O N M
B
P
A 尺规作图

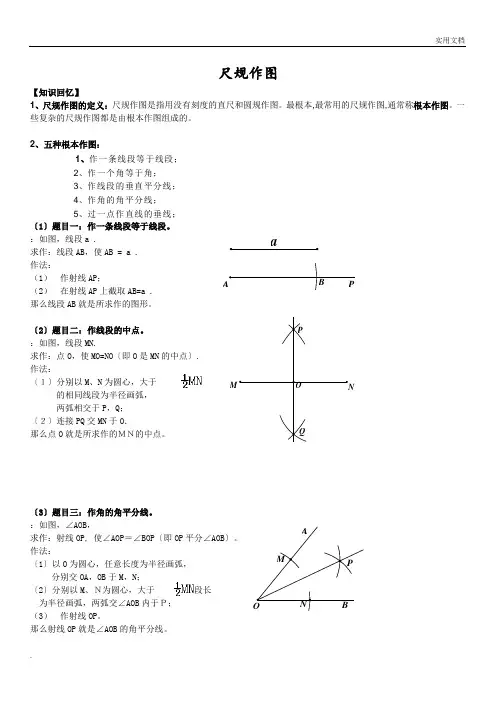

【知识回顾】
1、尺规作图的定义：尺规作图是指用没有刻度的直尺和圆规作图。
最基本,最常用的尺规作图,通常称基本作图。
一些复杂的尺规作图都是由基本作图组成的。
2、五种基本作图：
1、作一条线段等于已知线段；
2、作一个角等于已知角；
3、作已知线段的垂直平分线；
4、作已知角的角平分线；
5、过一点作已知直线的垂线； （1）题目一：作一条线段等于已知线段。
已知：如图，线段a .
求作：线段AB ，使AB = a . 作法：
（1） 作射线AP ；
（2） 在射线AP 上截取AB=a . 则线段AB 就是所求作的图形。
（2）题目二：作已知线段的中点。
已知：如图，线段MN.
求作：点O ，使MO=NO （即O 是MN 的中点）. 作法：
（１）分别以M 、N 为圆心，大于 的相同线段为半径画弧， 两弧相交于P ，Q ； （２）连接PQ 交MN 于O ．
则点O 就是所求作的ＭＮ的中点。
（3）题目三：作已知角的角平分线。
已知：如图，∠AOB ，
求作：射线OP, 使∠AOP ＝∠BOP （即OP 平分∠AOB ）。
作法：
（1）以O 为圆心，任意长度为半径画弧，
分别交OA ，OB 于M ，N ；
（2）分别以M 、Ｎ为圆心，大于 的线段长 为半径画弧，两弧交∠AOB 内于Ｐ； （3） 作射线OP 。
则射线OP 就是∠AOB 的角平分线。
—
③
②
①
P B
B
A P
（4）题目四：作一个角等于已知角。
已知：如图，∠AOB 。
求作：∠A ’O ’B ’，使A ’O ’B ’=∠AOB
作法：
（1）作射线O ’A ’；
（2）以O 为圆心，任意长度为半径画弧，交OA 于M ，交OB 于N ； （3）以O ’为圆心，以OM 的长为半径画弧，交O ’A ’于M ’； （4）以M ’为圆心，以MN 的长为半径画弧，交前弧于N ’； （5）连接O ’N ’并延长到B ’。
则∠A ’O ’B ’就是所求作的角。
（5）题目五：经过直线上一点做已知直线的垂线。
已知：如图，P 是直线AB 上一点。
求作：直线CD ，是CD 经过点P ，且CD ⊥AB 。
作法：
（1）以P 为圆心，任意长为半径画弧，交AB 于M 、N ；
（2）分别以M 、N 为圆心，大于
MN 2
1
的长为半径画弧，两弧交于点Q ； （3）过D 、Q 作直线CD 。
则直线CD 是求作的直线。
（6）题目六：经过直线外一点作已知直线的垂线 已知：如图，直线AB 及外一点P 。
求作：直线CD ，使CD 经过点P ，
且CD ⊥AB 。
作法：
（1）以P 为圆心，任意长为半径画弧，交AB 于M 、N ； （2）分别以M 、N 圆心，大于
MN 2
1
长度的一半为半径画弧，两弧交于点Q ； （3）过P 、Q 作直线CD 。
则直线CD 就是所求作的直线。
—
c
a b
m
n
m
（5）题目七：已知三边作三角形。
已知：如图，线段a ，b ，c.
求作：△ABC ，使AB = c ，AC = b ，BC = a.
作法：
（1） 作线段AB = c ；
（2） 以A 为圆心，以b 为半径作弧，
以B 为圆心，以a 为半径作弧与 前弧相交于C ； （3） 连接AC ，BC 。
则△ABC 就是所求作的三角形。
题目八：已知两边及夹角作三角形。
已知：如图，线段m ，n, ∠α.
求作：△ABC ，使∠A=∠α，AB=m ，AC=n. 作法：
（1） 作∠A=∠α；
（2） 在AB 上截取AB=m ,AC=n ； （3） 连接BC 。
则△ABC 就是所求作的三角形。
题目九：已知两角及夹边作三角形。
已知：如图，∠α，∠β，线段m .
求作：△ABC ，使∠A=∠α，∠B=∠β,AB=m. 作法：
（1） 作线段AB=m ； （2） 在AB 的同旁
作∠A=∠α，作∠B=∠β， ∠A 与∠B 的另一边相交于C 。
则△ABC 就是所求作的图形（三角形）。
A
【考点练习】
1、如图:107国道OA 和320国道OB 在某市相交于点O,在∠AOB 的内部有工厂C 和D,现要修建一个货站P,使P 到OA 、OB 的距离相等且PC=PD,用尺规作出货站P 的位置(不写作法,保留作图痕迹,写出结论)
2、三条公路两两相交，交点分别为A ，B ，C ，现计划建一个加油站，要求到三条公路的距离相等，问满足要求的加油站地址有几种情况？用尺规作图作出所有可能的加油站地址。
3、过点C 作一条线平行于AB 。
4、如图，平行四边形纸条ABCD 中，E 、F 分别是边AD 、BC 的中点。
张老师请同学们将纸条的下半部分平行四边形ABEF 沿EF 翻折，得到一个V 字形图案。
请你在原图中画出翻折后的图形平行四边形A1B1FE ；(用尺规作图，不写画法，保留作图痕迹)。
B O A
B
5、如图，已知方格纸中的每个小方格都是全等的正方形，∠
AOB画在方格纸上，请用利用格点和直尺(无刻度)作出∠AOB的平分线。
6、小芸在班级办黑板报时遇到一个难题,在版面设计过程中需将一个半圆面三等分,请你帮助他设计一个合理的等分方案，图中AB为直径，O为圆心(要求用尺规作图,保留作图痕迹)。
7、已知线段AB和CD，如下图，求作一线段，使它的长度等于AB＋2CD.
8、如图，已知∠A、∠B，求作一个角，使它等于∠A-∠B.
9、如图，画一个等腰△ABC，使得底边BC=a，它的高AD=h
a
10、如图，有A，B，C三个村庄，现要修建一所希望小学，•使三个村庄到学校的距离相等，学校的地址应选在什么地方？请你在图中画出学校的位置并说明理由（•保留作图痕迹）．
11、如图，A、B两村在一条小河的的同一侧，要在河边建一水厂向两村供水．
（1）若要使自来水厂到两村的距离相等，厂址应选在哪个位置？
（2）若要使自来水厂到两村的输水管用料最省，厂址应选在哪个位置？
请将上述两种情况下的自来水厂厂址标出，并保留作图痕迹．
.B
A .
12、如图，A为∠MON内一点，试在OM、ON边上分别作出一点B、C，使△ABC的周长最小．
13、如图，已知两点P、Q在锐角∠AOB内，分别在OA、OB上求点M、N，使PM＋MN＋NQ最短．
A
M
Q
P
B
O
A。
