降压转换器的工作原理
Buck降压式变换器基本结构及原理
Buck降压式变换器基本结构及原理一、Buck变换器：也称降压式变换器，是一种输出电压小丁输入电压的单管不隔离直流变换器。
图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts ,则信号频率为f=1/Ts ，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff ，占空比Dy= Ton/Ts。
Buck变换器有两种基本工作方式：CCM(Continuous current mode) :电感电流连续模式，输出滤波电感Lf的电流总是大丁零DCM(Discontinuous current mode) :电感电流断续模式，在开关管关断期间有一段时间Lf的电流为零1.1 CCM时的基本关系：0.5 1-0 g 050 L0V tlt= corist V0 = const1.3.11.2 DCM 时的基本关系：% %输出电压与输人电反间的关系:曜== 七一 4劣十口 其中：AD ＜（1 一心）为美断后电感电流下降到零的时问J =气;% 乙狄011 1，小，V 七 输出平均曲克：二〒七+ T0二司土~ W 〔气*& £ 顷心 J在电勰喽时，%附不但与占空比Dy 有关』而且与或载电流卜大小有关，若1口=0，则％=甲血 DCM 可分为两种典型情况：输入电压Vin 不变，输出电压Vo 变化，常用作电动机速度控 制或充电器对蓄电池的包流充电输入电压Vin 变化，输出电压Vo 包定，即普通开关稳压电源1.3 电感电流临界连续的边界：用f g 表示临界电流通彼阿的负更电疏】Q ，则：; 鱼w 吃眼w （D* 头h ' 头L 叫史输入电压包定不变时：Vin=const临界负载电流是大值在Dy=0 5时出现: 皿】如=4—球（1-巳）劣电添临界连续时前输出电压：争= ------------ \ --------顷 一 - + 140； ^O （?HMX可画出Buck 变换器在Vin=const 时的外特性曲线:输出走压与情人电压间的关策：竺=一-—。
降压转换器的工作原理
降压转换器的工作原理降压转换器实际上是一种开关电源，它通过周期性地连接和断开电源输入电压，将输入电压转换为所需的较低输出电压。
降压转换器主要由开关管、电感、二极管和滤波电容组成，其中最常用的降压转换器是基于DC-DC变换器的脉宽调制（PWM）原理工作的。
下面是降压转换器的工作原理：1.输入电流和电压：输入电压通过输入电路加电感器L1流入开关管S。
2.功率开关管：在一个固定的周期内，开关管S周期性地打开和关闭。
打开时，输入电压施加到负载上，此时电感L1存储能量，同时二极管D1导通并为电感提供一个路径。
关闭时，开关管S断开，负载上的电流由电感L1提供。
开关管的工作周期由PWM控制器的频率决定。
3.电感器L1：在开关管打开时，电感L1存储由输入电压提供的能量，而在开关管关闭时，电感L1释放存储的能量，并将能量传递给负载。
这种存储和释放能量的过程使得输出电压保持在一个相对稳定的水平上。
4.二极管D1：当开关管S关闭时，作为电感器L1的辅助元件，二极管D1导通，从而为电感器提供一个路径，并防止输出电压逆向流动。
5.输出电容：为了进一步平滑输出电压，降压转换器通常还包括一个输出电容。
输出电容能够储存电荷并提供给负载，以保证输出电压的稳定性。
此外，输出电容还能有效滤除输出电压中的噪声。
6.PWM控制器：PWM控制器用于根据输出电压的反馈信息控制开关管S的工作周期和占空比。
控制器通过比较输出电压与参考电压的差异来调整占空比。
这种反馈机制使得输出电压能够自动调整到所需电压。
综上所述，降压转换器通过周期性开关开关管，利用电感存储和释放能量，以及使用二极管和输出电容滤波器来降低输入电压并稳定输出电压。
这种工作原理使得降压转换器能够在输入电压波动较大的情况下，输出稳定的直流电压。

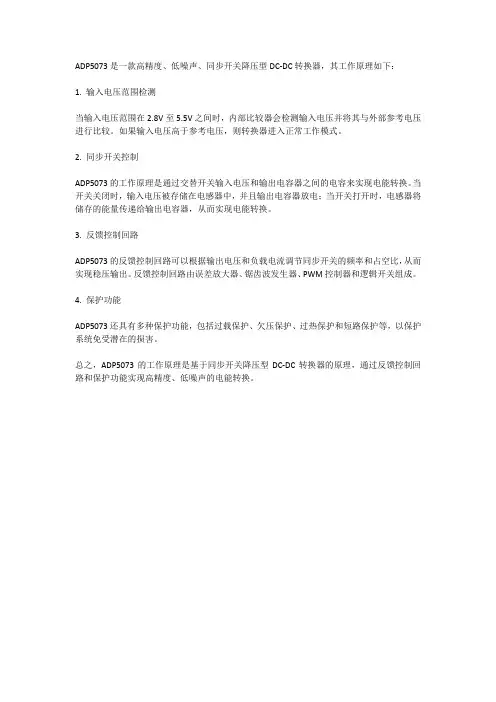

adp5073工作原理
ADP5073是一款高精度、低噪声、同步开关降压型DC-DC转换器，其工作原理如下：
1. 输入电压范围检测
当输入电压范围在2.8V至5.5V之间时，内部比较器会检测输入电压并将其与外部参考电压进行比较。
如果输入电压高于参考电压，则转换器进入正常工作模式。
2. 同步开关控制
ADP5073的工作原理是通过交替开关输入电压和输出电容器之间的电容来实现电能转换。
当开关关闭时，输入电压被存储在电感器中，并且输出电容器放电；当开关打开时，电感器将储存的能量传递给输出电容器，从而实现电能转换。
3. 反馈控制回路
ADP5073的反馈控制回路可以根据输出电压和负载电流调节同步开关的频率和占空比，从而实现稳压输出。
反馈控制回路由误差放大器、锯齿波发生器、PWM控制器和逻辑开关组成。
4. 保护功能
ADP5073还具有多种保护功能，包括过载保护、欠压保护、过热保护和短路保护等，以保护系统免受潜在的损害。
总之，ADP5073的工作原理是基于同步开关降压型DC-DC转换器的原理，通过反馈控制回路和保护功能实现高精度、低噪声的电能转换。
降压转换器的工作原理
降压转换器的工作原理设计降压转换器并不是件轻松的工作。
许多使用者都希望转换器是一个盒子，一端输入一个直流电压，另一端输出另一个直流电压。
这个盒子可以有很多形式，可以是降阶来产生一个更低的电压，或是升压来产生一个更高的电压。
还有很多特殊的选项，如升降压、反激和单端初级电感转换器(SEPIC)，这是一种能让输出电压大于、小于或等于输入电压的DC-DC转换器。
如果一个系统采用交流电工作，第一个AC-DC模块应当产生系统所需的最高的直流电压。
因此，使用最广的器件是降压转换器。
使用开关稳压器的降压转换器具有所有转换器当中最高的效率。
高效率意味着转换过程中的能量损耗更少，而且能简化热管理。
图1显示了一种降压开关稳压器的基本原理，即同步降压转换器。
“同步降压”指的是MOSFET用作低边开关。
相对应的，标准降压稳压器要使用一个肖特基二极管做为低边开关。
与标准降压稳压器相比，同步降压稳压器的主要好处是效率更高，因为MOSFET的电压降比二极管的电压降要低。
低边和高边MOSFET的定时信息是由脉宽调制(PWM)控制器提供的。
控制器的输入是来自输出端反馈回来的电压。
这个闭环控制使降压转换器能够根据负载的变化调节输出。
PWM模块的输出是一个用来升高或降低开关频率的数字信号。
该信号驱动一对MOSFET。
信号的占空比决定了输入直接连到输出的导通时间的百分比。
因此，输出电压是输入电压和占空比的乘积。
选择IC上面提到的控制环路使降压转换器能够保持一个稳定的输出电压。
这种环路有几种实现方法。
最简单的转换器使用的是电压反馈或电流反馈。
这些转换器很耐用，控制方式很直接，而且性价比很好。
由于降压转换器开始用于各种应用中，这种转换器的一些弱点也开始暴露出来。
以图形卡的供电电路为例。
当视频内容变化时，降压转换器上的负载也会变化。
供电系统能应付各种负载变化，但在轻负载条件下，转换效率降得很快。
如果用户关心的是效率，就需要有更好的降压转换器方案。

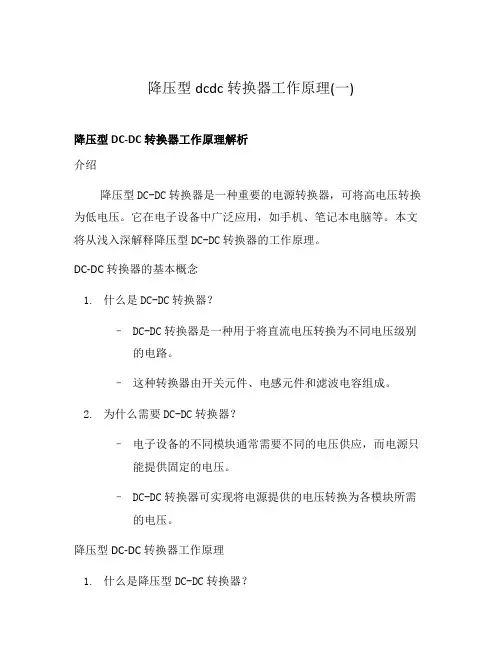

降压型dcdc转换器工作原理(一)
降压型dcdc转换器工作原理(一)降压型DC-DC转换器工作原理解析介绍降压型DC-DC转换器是一种重要的电源转换器，可将高电压转换为低电压。
它在电子设备中广泛应用，如手机、笔记本电脑等。
本文将从浅入深解释降压型DC-DC转换器的工作原理。
DC-DC转换器的基本概念1.什么是DC-DC转换器？–DC-DC转换器是一种用于将直流电压转换为不同电压级别的电路。
–这种转换器由开关元件、电感元件和滤波电容组成。
2.为什么需要DC-DC转换器？–电子设备的不同模块通常需要不同的电压供应，而电源只能提供固定的电压。
–DC-DC转换器可实现将电源提供的电压转换为各模块所需的电压。
降压型DC-DC转换器工作原理1.什么是降压型DC-DC转换器？–降压型DC-DC转换器是一种将高电压转换为低电压的转换器。
–它通过周期性开关与断开电源输入以控制输出电压。
2.降压型DC-DC转换器的工作原理–当开关元件断开时，电感元件会储存电能，电容元件则提供电流给负载。
–当开关元件闭合时，电感中存储的能量被释放，将电流传递给负载。
–通过调整开关的频率和占空比，可以控制输出电压的稳定性。
3.降压型DC-DC转换器的优点–高效性：降压型转换器能以高效率将电源提供的电能传递给负载，减少能量损失。
–稳定性：通过控制开关的频率和占空比，可以保持输出电压的稳定性。
–可调性：降压型转换器可通过调整控制参数，实现输出电压的调节。
总结降压型DC-DC转换器是将高电压转换为低电压的关键电源转换器。
它通过周期性地开关和断开电源输入，控制输出电压的稳定性。
降压型转换器具有高效性、稳定性和可调性的优点，在电子设备中发挥着重要作用。
•介绍–DC-DC转换器的基本概念•什么是DC-DC转换器？•为什么需要DC-DC转换器？–降压型DC-DC转换器工作原理•什么是降压型DC-DC转换器？•降压型DC-DC转换器的工作原理•降压型DC-DC转换器的优点•总结注意： - 请适度使用加粗、斜体等其他Markdown格式。

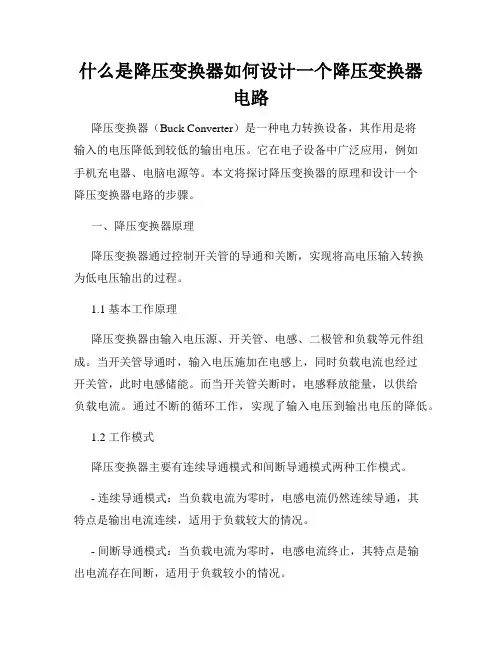

什么是降压变换器如何设计一个降压变换器电路
什么是降压变换器如何设计一个降压变换器电路降压变换器（Buck Converter）是一种电力转换设备，其作用是将输入的电压降低到较低的输出电压。
它在电子设备中广泛应用，例如手机充电器、电脑电源等。
本文将探讨降压变换器的原理和设计一个降压变换器电路的步骤。
一、降压变换器原理降压变换器通过控制开关管的导通和关断，实现将高电压输入转换为低电压输出的过程。
1.1 基本工作原理降压变换器由输入电压源、开关管、电感、二极管和负载等元件组成。
当开关管导通时，输入电压施加在电感上，同时负载电流也经过开关管，此时电感储能。
而当开关管关断时，电感释放能量，以供给负载电流。
通过不断的循环工作，实现了输入电压到输出电压的降低。
1.2 工作模式降压变换器主要有连续导通模式和间断导通模式两种工作模式。
- 连续导通模式：当负载电流为零时，电感电流仍然连续导通，其特点是输出电流连续，适用于负载较大的情况。
- 间断导通模式：当负载电流为零时，电感电流终止，其特点是输出电流存在间断，适用于负载较小的情况。
二、设计一个降压变换器电路的步骤设计降压变换器电路需要考虑电压转换比、电流波动、效率等因素。
以下是一个基本的设计步骤：2.1 确定输入和输出参数首先要确定需要将输入电压转换为多少输出电压，并估计输出电流的大小。
这些参数将决定电路中各元件的选取。
2.2 选择开关管和电感开关管通常选择MOSFET，在设计时要考虑其最大电流和导通电阻。
而电感的选取则需要根据设计的输出电流和电感的电感值来确定。
2.3 选择输出二极管和滤波电容输出二极管选取时要考虑其反向电压和反向恢复时间。
滤波电容的选取需要考虑负载电流的稳定性和纹波电流的大小。
2.4 设计控制电路控制电路通常采用脉宽调制（PWM）控制方式，通过调整开关管导通时间来控制输出电压的稳定性。
2.5 进行模拟和实验验证在设计完成后，进行电路的模拟分析和实验验证，通过实际测量结果来验证设计的准确性和稳定性。
降压变换器原理
降压变换器原理
降压变换器是一种电子设备，用于将输入电压降低到所需的输出电压。
它由几个主要组件组成，包括输入电压源、变压器、开关器件（如MOSFET或BJT）、电感和电容等。
工作原理如下：首先，输入电压通过开关器件进入变压器的初级线圈。
然后，开关器件周期性地打开和关闭，形成一个高频的脉冲信号。
这个脉冲信号通过变压器的磁耦合效应，将能量传递到次级线圈。
在次级线圈中，电流会被电感限制，并经过输出电容进行滤波，以获得稳定的输出电压。
通过控制开关器件的占空比，降压变换器可以调整输出电压的大小。
当开关器件关闭时，能量会从电感中释放出来，通过二极管流向输出负载。
当开关器件打开时，电感会积累电能，以供给下一个开关周期使用。
降压变换器的功率转换效率通常很高，这是因为在开关器件转换状态时，能量几乎没有损耗。
然而，在实际应用中，还要考虑到开关损耗、电感和电容的损耗、温度效应等因素，以确保降压变换器的可靠性和稳定性。
总之，降压变换器通过变压器和开关器件等组件实现输入电压向输出电压的降压转换。
它在电子设备中广泛应用，例如电源适配器、手机充电器等。
降压变换器的基本工作原理
降压变换器的基本工作原理在汽车中，有些照咖是由单个LED担任的，如顶灯、地图灯、行李箱照明灼。
以及门灯等。
一只白光LED的正向压降为3—4V，汽车由蓄电他提供的内部电压，一舱为12—14V，这就出现了输入电压远远超过LED所需要的情况。
如果采用线性稳压器通过降压来驱动L四，必然会出现电源功率转换效率过低的问题。
为此，必须采用开关型DC仍C降压变换器，宅既为LED提供所需的低压电源、恒定的电流，又能有较高的转换效率。
降压变换器(BuCk)又称串联开关稳压器或开关型降压稳压器。
下面介绍降压变换器的基本电路拓扑和它的工作原理。
降压变换器的电路形式及工作原理降压变换器的电路形式如图所示是开关管，VD是开关二极管，在VT截正期间，为电感电流提供继续流通的通路。
由图见，输入和输ABC电子出在电气上是直接相通的，无隔离，属于非隔离型功率变换器。
为分析简便起见，在电路的工作频率较高、电感工和电容Co较大时，输出电压和流过二极管的电流可以视为稳定不变的，艾博希电子分别以定位RO、Jo表尔当VT导退时，由于假定输入、输出电压是同定的，电感两端电压差RD厂RO也是一个定值，这样，流过电感L的电流将按线性斤升，由初始的最小位即谷值JV直线上升，到开关管VT导通结束时，达到最大值人MM即峰值JP。
如VT的导通时间为则有：小当VT截女时，电感力图维持其电流不变。
在电感两端将产生感应电动势，极性为右正左负，与VT导通时的极性如图恰好相反。
它使二极管w导通，为电感电流提供续流远路，此后，出其最大值／LMM(JP)线性卜降。
如果VT的截止时间为ROR，且在电感电流连续导通模式(CCM)下，则在截止期结束时，电感电流由峰值JP产降到谷值JV，并满足以下关系：价(k丛)RO；生JL＝Bp RO；在上面诺式中，7为开关周期，D为开关管的占空IC现货商比，o＝RJ厂，其值小于1，D越小，输出电压RO越小。
由式(5—4)可见，输出电压RO与占空比D呈线性关系，D大，输出电压亦大；此外，输出电压比输入电压RM低，降压之名即由此而来。
dcdc降压电路工作原理
dcdc降压电路工作原理
dc/dc降压转换电路是一种将输入的直流电压，通过不同的电路
元件，转换成比输入电压低的直流电压的电路装置。
其中主要电路元
件有变压器、晶振、MOSFET（可控硅）等几种，组成dc/dc降压转换
电路。
dc/dc降压转换电路的工作原理如下：其首先将输入的直流电压
通过变压器以频率变化的形式进行变换，形成高频交流电压，该交流
电压输入晶振内部进行振荡，从而生成一组幅值相同，但频率反复变
化的直流电压，该“仿直流”信号可以经过MOSFET（可控硅）放大增益，输出相应额定电压的电压。
此外，dc/dc降压转换电路可根据用户的特殊要求，进行一定的
电路改变，以输出一种比较低的直流电压，而且由于该电路不需要离
子源，可以免除诸如电池等电源相关的烦恼，大大的方便用户的使用。
总的来说，dc/dc降压转换电路是一种比较简单可靠的转换电路，也不需要太多的控制，可根据特殊要求需求，调试出所需直流电压输出，因此，该电路深受实际应用中的众多用户的青睐。
降压型dcdc转换器工作原理
降压型dcdc转换器工作原理降压型DC-DC转换器是一种电子设备，用于将输入电压降低到较低的输出电压。
它是现代电子设备中常用的一种电源转换器。
本文将详细介绍降压型DC-DC转换器的工作原理。
我们来了解一下降压型DC-DC转换器的基本结构。
它通常由输入电源、开关管、输出电感、输出电容和控制电路等组成。
输入电源提供输入电压，开关管用于控制电流的开关，输出电感和输出电容则用于平滑输出电压，控制电路用于控制开关管的开关时间。
降压型DC-DC转换器的工作原理可以简单地描述为以下几个步骤：1. 开关管导通：在转换器的工作周期开始时，控制电路会使开关管导通，此时电流从输入电源流向输出电感。
2. 储能：在开关管导通的过程中，电流通过输出电感，储存在输出电感中。
同时，输出电容也开始储存电能。
3. 开关管关断：当储能完成后，控制电路会使开关管关断，切断输入电源与输出电感之间的连接。
此时电流无法流过输出电感。
4. 能量释放：在开关管关断的瞬间，储存在输出电感中的电能会通过二极管释放。
二极管起到了一个涓流二极管的作用，保证了电流的持续性。
5. 输出电压平滑：经过能量释放后，输出电压开始平滑。
输出电容将输出电压的波动降到最低，确保输出电压的稳定性。
以上就是降压型DC-DC转换器的基本工作原理。
通过不断重复上述步骤，转换器可以将输入电压稳定地降低到所需的输出电压。
控制电路中的开关管开关时间的长短，可以控制输出电压的大小。
降压型DC-DC转换器具有很多优点。
首先，它可以实现高效率的能量转换，减少能量损耗。
其次，由于输出电压稳定，可以保证电子设备的正常工作。
此外，转换器的体积较小，重量较轻，适用于各种场合。
需要注意的是，降压型DC-DC转换器在工作时会产生一定的热量。
因此，需要合理设计散热系统，以确保转换器的稳定工作和寿命。
降压型DC-DC转换器通过控制开关管的导通与关断，将输入电压降低到较低的输出电压。
它具有高效率、稳定性好和体积小等优点，被广泛应用于各种电子设备中。
直流电压升压降压变换原理
直流电压升压降压变换原理DC-DC电路原理：DC-DC是英语直流变直流的缩写，所以DC-DC电路是某直流电源转变为不同电压值的电路。
DC-DC是开关电源技术的一个分支，开关电源技术包括AC-DC、DC-DC两ff个分支。
DC-DC电路按功能分为：升压变换器：将低电压变换为高电压的电路。
降压变换器：将高电压变换为低电压的电路。
反向器：将电压极性改变的电路，有正电源变负电源，负电源变正电源两类。
三个主要分支，当然应用时在同一电路中会有升压反向、降压升压等功能同时存在。
DC-DC变换器的基本电路有升压变换器、降压变换器、升降压变换器三种。
降压变换器原理图如图1所示，当开关闭合时，加在电感两端的电压为(Vi-Vo)，此时电感由电压(Vi-Vo)励磁，电感增加的磁通为：(Vi-Vo)*Ton。
当开关断开时，由于输出电流的连续，二极管VD变为导通，电感削磁，电感减少的磁通为：(Vo)*Toff。
当开关闭合与开关断开的状态达到平衡时，(Vi-Vo)*Ton=(Vo)*Toff，由于占空比D<1，所以Vi>Vo，实现降压功能。
图1 降压变换器原理图升压变换器原理图如图2所示，当开关闭合时，输入电压加在电感上，此时电感由电压(Vi)励磁，电感增加的磁通为：(Vi)*Ton。
当开关断开时，由于输出电流的连续，二极管VD变为导通，电感削磁，电感减少的磁通为：(Vo- Vi)*Toff。
当开关闭合与开关断开的状态达到平衡时，(Vi)*Ton=(Vo- Vi)*Toff，由于占空比D<1，所以Vi 。
图2 升压变换器原理图升降压变换器、入出极性相反原理如图3, 当开关闭合时，此时电感由电压(Vi)励磁，电感增加的磁通为：(Vi)*Ton;当开关断开时，电感削磁，电感减少的磁通为：(Vo)*Toff。
当开关闭合与开关断开的状态达到平衡时，增加的磁通等于减少的磁通，(Vi)*Ton=(Vo)*Toff，根据Ton比Toff值不同，可能Vi< Vo，也可能Vi>Vo。
两相降压转换器的工作原理 -回复
两相降压转换器的工作原理-回复两相降压转换器（Buck Converter）是一种常见的电力转换器，主要用于将高压电源转换为较低电压，以满足电路或设备对电能的需求。
它的工作原理包括两个关键步骤：开关切换和能量储存。
开关切换是两相降压转换器的第一步。
在这一步中，一个功率开关周期性地打开和关闭，以控制电源电流的流动。
当功率开关关闭时，有源电感储存能量并放电，供应给负载；而当功率开关打开时，负载上的电感储存能量，并且用供应给负载。
这种交替的开关操作可以实现电能的传递和转换。
能量储存是两相降压转换器的第二步。
在这一步中，能量被储存在电感和电容中，并定期释放给负载。
当功率开关关闭时，电感储存能量，同时电容开始释放能量构成较低的输出电压，以供应负载。
当功率开关打开时，电容储存能量，同时电感开始释放能量构成较低的输出电压，再次供应负载。
这样一个周期性的能量储存和释放过程将在每一次开关操作中重复进行。
具体来说，以下是两相降压转换器的工作步骤：1. 输入电源给出高压信号，进入两相降压转换器。
这个高压信号通过输入电感和输入电容滤波，以减少噪声和波动。
2. 高压信号进入第一相的功率开关。
当开关打开时，电感开始储存能量，并且电容释放能量供应负载。
这样，输出电压被降低到所需的水平。
当开关关闭时，电容开始储存能量，并且电感释放能量供应负载。
3. 类似地，高压信号也进入第二个相位的功率开关。
这个相位与第一个相位之间存在时间间隔，以确保交替的开关操作。
4. 第二相的功率开关模拟第一相，并且通过类似的过程将输出电压进一步降低到所需的水平。
5. 输出电压被反馈给控制电路，以便对两相降压转换器的稳定性进行调节。
如果输出电压过高，则控制电路相应地调整功率开关的开启时间，以降低输出电压。
如果输出电压过低，则开启时间相应增加。
通过持续的开关操作和能量储存，两相降压转换器能够将高压电源转换为所需的低电压输出。
这种转换器在各种电子设备和电路中广泛应用，例如电源模块、手机充电器和电动汽车充电器等。
降压转换器的工作原理
降压转换器的工作原理降压转换器是一种常见的电子电路，用来将高电压转换为低电压。
其工作原理可以简单描述为：利用电感和开关元件构成的半桥或全桥结构，通过周期性地开关和关闭来改变输入电压的平均值，从而实现降低输出电压的目的。
降压转换器的核心元件是电感和开关元件。
电感是一种储能元件，具有储存和释放能量的能力。
开关元件可以控制电感的充放电过程，将输入电压转换为所需的输出电压。
常见的开关元件有晶体管、MOS管和功率开关管等。
降压转换器的工作原理可以分为两个阶段：导通状态和截止状态。
在导通状态下，开关元件闭合，电感储存能量，电流通过电感和负载，输出电压较低；在截止状态下，开关元件断开，电感释放能量，电流继续通过电感和负载，输出电压较高。
通过周期性地切换导通状态和截止状态，可以实现输入电压到输出电压的转换。
具体来说，当开关元件处于导通状态时，电感储存电能，电流流经电感和负载，此时输出电压较低。
当开关元件处于截止状态时，电感释放电能，电流继续流经电感和负载，此时输出电压较高。
通过调整导通和截止状态的时间比例，可以实现不同的输出电压。
降压转换器的工作原理还与电感储能和释放过程中的电流和能量有关。
在导通状态下，电流通过电感和负载，电感储存电能；在截止状态下，电流仍然通过电感和负载，电感释放电能。
这种周期性的充放电过程使得输入电压能够被降低到所需的输出电压。
降压转换器可以应用于各种电子设备中，例如手机充电器、电源适配器等。
通过调整开关元件的导通和截止状态，可以实现不同输出电压的需求。
同时，降压转换器具有高效率、体积小、重量轻等优点，成为现代电子设备中不可或缺的一部分。
降压转换器是一种通过周期性开关和关闭电路元件来实现输入电压到输出电压转换的电子电路。
其工作原理基于电感和开关元件的充放电过程，通过调整导通和截止状态的时间比例，实现降低输出电压的目的。
降压转换器广泛应用于各种电子设备中，具有高效率、小体积等优点。
降压变换器的工作原理
降压变换器的工作原理
嘿，朋友们！今天咱来唠唠降压变换器的工作原理哈。
你说这降压变换器啊，就好比是一个神奇的水利系统。
想象一下，电流就像水流一样，而降压变换器呢，就是那个能控制水流大小和方向的阀门。
它的核心部分呢，就像是这个水利系统中的关键枢纽。
当电流涌进来的时候，它就开始发挥作用啦。
它会把那汹涌的大电流给“驯服”一下，让它变得温顺、合适，然后再送出去。
就好比你有一大桶水，你想把它分成小份慢慢用，降压变换器就是帮你做这个事儿的。
它把高电压、大电流给降下来，变成我们设备能舒服“喝”下去的“小水流”。
这里面有个很重要的东西叫电感，它就像是个勤劳的小工人。
电流进来的时候，它就努力存储能量，等需要的时候再释放出来。
它和其他的元件一起合作，把电流调理得妥妥当当。
那这降压变换器在我们生活中可太重要啦！你想想，我们的手机、电脑，这些电子设备可都离不开它呀。
要是没有它，那电流可就乱套啦，设备说不定都得被烧坏咯！
你看，小小的降压变换器，却有着大大的作用。
它就像一个默默守护我们电子设备的小英雄，在背后悄悄地工作着，让我们能安心地使用各种电器。
它就像是一个魔法盒子，把不合适的电流变得合适，让电子世界变得更加美好。
所以啊，可别小瞧了这降压变换器，它可是电子领域里的宝贝呢！它让我们的生活变得更加便利和丰富多彩，难道不是吗？。
buck工作原理
buck工作原理
Buck转换器是一种直流-直流（DC-DC）转换器，它可以将一个直流
电压转换为另一个不同的直流电压。
Buck转换器也被称为降压转换器，因为它可以将输入电压降低到输出电压。
Buck转换器的工作原理如下：
1. 输入电源将直流电压输入到Buck转换器中。
2. 输入电源通过一个开关管（MOSFET）控制输入电压的通断，从而
控制输出电压的大小。
3. 当开关管处于导通状态时，输入电源通过一个电感（L）充电，并将能量存储在磁场中。
在此期间，输出负载通过一个二极管（D）获得能量，并维持输出电压。
4. 当开关管处于关闭状态时，磁场中的能量被释放，并通过二极管传
递到输出负载。
这样就保证了输出负载始终有稳定的能量供应。
5. 控制开关管导通时间和关闭时间的频率和占空比可以控制输出电压
大小和稳定性。
6. Buck转换器还配备了一个滤波网络来抑制任何噪声或干扰信号，并确保输出电压平稳无波动。
总之，Buck转换器是一种高效的DC-DC转换器，可以将输入电压降低到输出电压，并且可以通过控制开关管的导通时间和关闭时间来控制输出电压大小和稳定性。
它在许多应用中都得到了广泛的应用，例如电源适配器，LED驱动器等。
buck converter原理
Buck Converter，也被称为降压型DC-DC转换器，是一种直流-直流转换器。
它的主要工作原理是通过控制开关元件（如晶体管或MOSFET）的通断来调节输出电压的大小。
具体来说，Buck Converter的工作原理可以概括为以下几个步骤：
1.输入电源通过开关元件控制输入电压的通断，从而控制输出电压的大小。
当开关元件导通时，输
入电源为负载提供能量，电感储能；当开关元件关断时，输入电源断开，电感释放能量，维持负载电流。
2.电感和电容是Buck Converter中的关键元件。
电感在开关元件导通时储能，在开关元件关断时
释放能量，起到调节输出电压的作用。
电容则用于滤除输出电压中的纹波，保证输出电压的稳定性。
3.反馈环路是Buck Converter中的重要组成部分，它通过采样输出电压并将其与参考电压进行比
较，将比较结果转换为控制信号，用于调节开关元件的通断时间，从而控制输出电压的大小。
通过以上工作原理，Buck Converter可以将一个较高的输入电压转换为较低的输出电压，广泛应用于低压大电流领域，如汽车电子、通信设备、计算机硬件等。
dcdc降压控制器工作原理
DC-DC降压控制器是一种电子器件，主要用于将输入的直流电压降低到所
需的输出电压。
它的工作原理主要基于开关电源技术，通过控制开关元件的导通和截止，实现输入电压与输出电压之间的能量转换。
具体工作原理如下：
1. 开关元件：DC-DC降压控制器中的开关元件通常采用MOSFET或IGBT等功率开关器件。
开关元件在控制信号的作用下，周期性地导通和截止，使得输入电压在开关元件和续流二极管之间交替流动。
2. 续流二极管：当开关元件截止时，续流二极管导通，使得电感中的电流继续流动，为负载提供持续稳定的输出电流。
3. 电感和电容：DC-DC降压控制器中包含一个储能电感和一个输出滤波
电容。
储能电感在开关元件导通时充电，将输入电压的能量储存到电感中。
当开关元件截止时，电感开始放电，将储存的能量传递给输出滤波电容，从而实现输入电压到输出电压的转换。
4. 控制电路：DC-DC降压控制器的控制电路负责产生控制信号，控制开关元件的导通和截止。
控制电路通常包括反馈环路、PWM发生器、驱动电路等组成部分。
反馈环路用于检测输出电压，与设定值进行比较，产生误差信号。
PWM发生器根据误差信号生成脉冲宽度调制信号，控制开关元件的导通时间。
驱动电路则负责将PWM信号转换为适合开关元件的驱动电压。
综上所述，DC-DC降压控制器的工作原理是通过控制开关元件的导通和截
止，实现输入电压到输出电压的转换。
在此过程中，储能电感、续流二极管、输出滤波电容等元器件共同协作，完成能量的传递和转换。
升降压变换器工作原理
升降压变换器工作原理
升降压变换器是电力系统中常用的一种装置，它起着重要作用。
本文将详细介绍升降压变换器的工作原理。
升降压变换器是一种可以改变电压大小的装置，它能够将低压电源转换成高压电源，也可以将高压电源转换成低压电源。
升降压变换器的主要组成部分包括变换器主机、电压检测部件、控制系统和保护系统等。
升降压变换器的工作原理如下：
首先，变换器主机将低压电源输入，然后通过变压器的变压部件，将低压电源转变成高压电源。
这里使用的是变压原理，即通过电磁感应作用，将低压电源中的电能转变成高压电源中的电能。
其次，当变换器接收到高压电源时，电压探测部件会检测出电压的大小，并将检测结果发送到控制系统中。
最后，控制系统根据检测结果，控制变换器的变压部件，将高压电源转换成低压电源，从而实现升压或降压的目的。
此外，升降压变换器还有一个重要的功能，即保护系统，它可以在变压器发生故障时，及时断开电源，从而避免变压器因故障而受损。
总之，升降压变换器是一种重要的装置，它可以实现电压的升降，同时也可以对电压进行保护，确保电力系统的正常运行。
降压器工作原理
降压器工作原理
降压器是一种电力转换设备，用于将输入电压降低到所需要的输出电压。
其工作原理基于电磁感应定律和能量守恒原理。
降压器通常包含一个铁芯和两个线圈：一个是输入线圈（一般称为主线圈），另一个是输出线圈（一般称为副线圈）。
当输入电压施加在主线圈上时，主线圈中产生一个交变磁场。
由于铁芯的存在，副线圈中也会产生一个相应变化的磁场。
根据电磁感应定律，当主线圈中的磁场变化时，副线圈中会感应出一个电动势。
副线圈的匝数比主线圈的匝数少，因此副线圈感应出的电动势也较低。
同时，降压器的设计使得副线圈和主线圈的匝数比与输入电压和输出电压的比例成正比。
通过合理选择线圈的匝数比，可以使得输出电压低于输入电压。
此外，降压器通常还包括一个输出电压稳定器，用于调整输出电压的稳定性。
综上所述，降压器是通过电磁感应原理实现的，通过变换输入线圈和输出线圈的匝数比来将输入电压降低到所需的输出电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

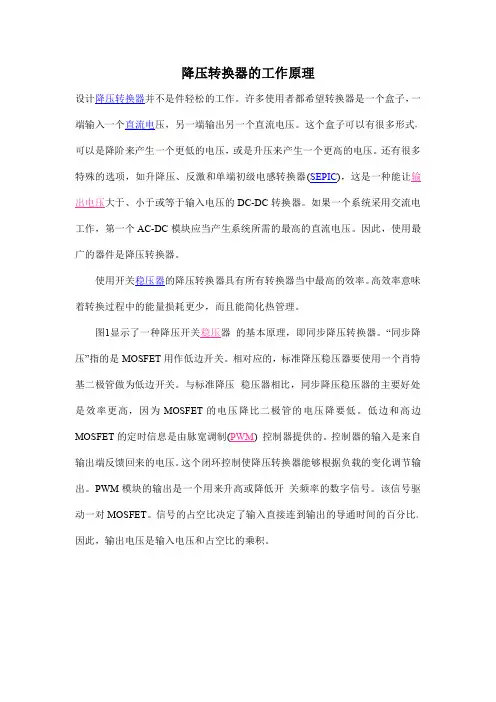

降压转换器的工作原理
设计降压转换器并不是件轻松的工作。
许多使用者都希望转换器是一个盒子，一端输入一个直流电压，另一端输出另一个直流电压。
这个盒子可以有很多形式，可以是降阶来产生一个更低的电压，或是升压来产生一个更高的电压。
还有很多特殊的选项，如升降压、反激和单端初级电感转换器(SEPIC)，这是一种能让输出电压大于、小于或等于输入电压的DC-DC转换器。
如果一个系统采用交流电工作，第一个AC-DC模块应当产生系统所需的最高的直流电压。
因此，使用最广的器件是降压转换器。
使用开关稳压器的降压转换器具有所有转换器当中最高的效率。
高效率意味着转换过程中的能量损耗更少，而且能简化热管理。
图1显示了一种降压开关稳压器的基本原理，即同步降压转换器。
“同步降压”指的是MOSFET用作低边开关。
相对应的，标准降压稳压器要使用一个肖特基二极管做为低边开关。
与标准降压稳压器相比，同步降压稳压器的主要好处是效率更高，因为MOSFET的电压降比二极管的电压降要低。
低边和高边MOSFET的定时信息是由脉宽调制(PWM)控制器提供的。
控制器的输入是来自输出端反馈回来的电压。
这个闭环控制使降压转换器能够根据负载的变化调节输出。
PWM模块的输出是一个用来升高或降低开关频率的数字信号。
该信号驱动一对MOSFET。
信号的占空比决定了输入直接连到输出的导通时间的百分比。
因此，输出电压是输入电压和占空比的乘积。
选择IC
上面提到的控制环路使降压转换器能够保持一个稳定的输出电压。
这种环路有几种实现方法。
最简单的转换器使用的是电压反馈或电流反馈。
这些转换器很耐用，控制方式很直接，而且性价比很好。
由于降压转换器开始用于各种应用中，这种转换器的一些弱点也开始暴露出来。
以图形卡的供电电路为例。
当视频内容变化时，降压转换器上的负载也会变化。
供电系统能应付各种负载变化，但在轻负载条件下，转换效率降得很快。
如果用户关心的是效率，就需要有更好的降压转换器方案。
一种改进方法是所谓的磁滞控制，Intersil的ISL62871就是采用这种控制方法的器件。
转换效率与负载的曲线如图2所示。
这些转换器是针对最差工作条件设计的，因此轻负载不是持续的工作条件。
这些DC-DC转换器对负载波动变化的适应性更好，并且不会严重影响系统效率。
图2，Intersil ISL62871的负载与效率曲线，Vout=1.1V 选择开关频率
尽管器件的开关频率有时是固定的，还是有必要讨论开关频率的问题，主要的权衡因素是效率。
简而言之，MOSFET有确定的导通和关断时间。
当频率增加时，过渡时间在总时间中所占的百分比会增加。
结果是：效率降低了。
如果效率是最重要的设计目标，就需要考虑降低开关频率。
如果系统效率足够高，就可以采用更高的开关频率。
频率更高，就可以使用更小的外部无源器件，即输出电感器和电容器。
外部器件
设计分立解决方案是相当有难度的，大约需要40个器件，这是个需要额外付出大量努力的复杂工作。
在设计电压模式降压控制器时，外部器件和其寄生效应对系统性能起了很大的决定作用。
在讨论每种器件时，我们再详加叙述。
采用这种特殊降压转换器时，我们必须选择5个额外器件，包括输入电容、输出电容、输出电感器，高边和低边MOSFET。
选择输出电感器时，要满足输
出纹波的要求，以及减小PWM对瞬态负载的响应时间。
电感器感值的下限是由纹波要求确定的。
在寻找最小(可能也是最便宜的)电感器之前，要记住的一点是，电感器并不是完美的器件。
实际的电感器有饱和等级。
饱和级别必须高于系统中的峰值电流，才能设计出成功的产品。
有经验的设计者还明白，感值并不是不随电流变化的常量。
事实上，流过器件的电流越大，感值会降低的。
请核实电感器的数据表，确保你所选择的感值对系统中的峰值电流是足够的。
在更大层面上可能犯的错误是选择最好的电感，虽然小心谨慎还是必要的。
更大的感值可以减少输出纹波，但也会限制压摆率。
最终，大电感会限制对负载瞬态的响应时间。
因此在选择电感器时，是选择在更低的峰峰值纹波电流条件下更安静的输出，还是需要系统能够对瞬态事件做出快速的响应，是需要做出明确的折中。
输入电容负责吸收高边MOSFET输入电流的交流分量。
因此，其RMS电流容量必须足够大，才能处理由高边MOSFET汲取的交流分量。
由于质量和低温度系数，陶瓷电容器可以对高频分量进行去耦。
降压电容器提供更低频率的RMS电流，这取决于占空比(当系统的工作占空比比50%越大，RMS电流越大)。
降压电容可以是几个多层陶瓷电容器。
然而在低成本应用中，通常使用几个并联的电解电容器。
如果是采用表面贴装，可以选固态钽电容用作降压电容，但是必须仔细核对电容器的浪涌电流等级(浪涌电流通常出现在启动时)。
在选择降压转换器系统中的任何电容器时，需要寻找具有小等效串联电容(ESL)、小等效串联电阻(ESR)，最后是所需的总电容。
还有，就是根据约算选择最优的器件。
对于电容电压等级，还有一点需要注意。
为减少难以发现的故障，可以选择电压等级是输入电压的1.2～1.3倍的电容器，也就是说，电压要跨越输入电压的范围。
在出现瞬态变化期间，输出电容器必须对输出进行滤波，再向负载提供电流。
有
趣的是，等效串联电容(ESR)和电压等级比实际容值对选择什么样的电容器影响更大。
请注意，来自电感器的峰峰值电流纹波会通过输出电容器的ESR，转换成峰峰值电压纹波。
由于系统可能对输出电压纹波有限制，选择一款最小化ESR 的电容(或一组并联电容器)就变得十分重要。
当然，电容器必须有足够的电压等级。
根据这些要求，就可以从供应商的电容器清单中选出最合适的方案。
最后要注意的一点是，要对ESR数据加以更多的关注，因为数据表里的ESR数据可能并不是在你所选用的开关频率下得出的。
请检查数据表，查看调整过的ESR 数值。
一般根据Rds(on)、栅极电荷和热管理需求来选择MOSFET。
查看几家制造商的数据表，可以选择象Infineon BSC050N03LS这样的器件，该器件的栅极电荷为35nC，高边MOSFET的Rds(on)为5mΩ。
对应地，可以选择Rds(on)为 1.6mΩ的低边MOSFET(BSC016)。
使环路闭合
前面已经讨论过，输出要反馈到输入端，这样就产生了一个补偿环路。
补偿的方式有很多种，比如Type I、Type II和Type III。
Type I是单极点方案，Type II是带有一个零点的双极点方案，Type III是带有两个零点的三极点方案。
每种方案的元器件数量都比前一种要多，不过也使得设计灵活性更好。
从性能考虑，通常将这个环路的带宽设置为大约是开关频率的四分之一。
环路频率与实际开关频率重叠得越多，环路响应就越快。
此外，要确保相位裕量大于30°，小于180°，这是一个典型的稳定性标准。
电压模式转换器的设计流程与磁滞降压转换器的流程类似。
幸好，高质量的磁滞模式控制使外部器件的寄生效应不那么重要。
其他流程也是类似的。
下面对设计降压转换器的过程稍加总结。
选择完控制器IC后，再选择相应的外部器件。
对每种选择方案来说，参数的重要程度是不一样的。
选定MOSFET、输出电感器、输入和输出电容器后，再设计补偿电路。
人们已经做了大量工作来设计一款良好的降压转换器，而且现在已经有了集成度更高的版本。
有些设计集成了MOSFET，有些设计集成了补偿电路，还有的集成了输出电感器，比如Intersil的ISL8201M。
用户所需要的只是设定输出电压的电阻、输入电容器和输出电容器，这对忙碌的系统设计者来说的确是个好消息。
