机械创新设计作业
机械创新设计大作业
武汉纺织大学机械创新设计大作业*名：***学号： **********班级：机设0922指导老师：肖志权一、 设计题1、 车用垃圾桶：经常在公交车上看到歪倒的垃圾桶，影响整体的美观，起不到设置的效果，而且这样易被踩坏或踢坏。
是否可以设计一种方便公交车用的新型垃圾桶。
3.1 具体作业：设计方案说明，含示意图或初步设计图（三维+二维）。
设计方案：▲ 公交车上的垃圾桶东倒西歪是因为车内垃圾桶不固定，由于车厢的颠簸导致这种情况，出现这种情况，会使乘客想丢垃圾的时候却发现垃圾桶倒在地上，或者是甚至找不到垃圾桶，致使垃圾桶起不到应有的作用，甚至还影响了车厢内的整洁。
鉴于这种情况，可设计一种固定在车厢某个地方，并且可以让乘客更方便丢垃圾的垃圾桶，如图1。
图1 车用垃圾桶结构示意图脚踏板 杆1杆2桶盖螺栓孔脚踏式垃圾桶利用四杆机构实现桶盖的自动启闭的，如图1，螺栓孔可以将垃圾桶固定在公交车上，垃圾桶就不会因为车的摇晃而晃倒；该机构是一个双摇杆机构，当乘客丢垃圾时用脚踩脚踏板位置时，杆1带动杆2作为摇杆向上摇动，此时由连架杆将运动传至桶盖，桶盖即作为另一摇杆摇动。
当乘客将脚踏板踩到底部极限位置时，桶盖即可完全打开。
4. 简易垃圾袋支架4.1 任务要求： （1） 设计出运动原理图； （2） 放垃圾时，支架自动张开，撑开垃圾袋； （3） 不放垃圾时，支架自动吸合，密封垃圾袋； （4） 支架是可调的，能适应各种大小的垃圾袋。
4.2 具体作业：设计方案说明（材料、结构等），含示意图或初步设计图（三维+二维）设计方案：简易垃圾袋支架运动原理图如 图2所示图2 简易垃圾袋示意图横杆托盘 螺母螺栓旋转轴M 连接件V 挂件主支撑架2主支撑架1▲ 简要说明各构件所起的作用。
V 挂件：悬挂垃圾袋。
M 连接件：增加主支撑架刚度。
旋转轴：连接主支撑架1和主支撑架2，能使两支撑架绕着它转动。
主支撑架：起支撑作用。
横杆：带动托盘，能沿着主支撑架的滑道上下滑行，对于不同大小的垃圾袋，都可以通过调节横杆，使其能适应各种不同大小的垃圾袋。
机械创新的设计大作业
反求工程（逆向工程）四个阶段
第一步: 零件原形的数字化 通常采用三坐标测量机(CMM)或激光扫描仪等 测量装置来获取零件原形表面点的三维坐标值。 第二步: 从测量数据中提取零件原形的几何特征 按测量数据的几何属性对其进行分割，采用几 何特征匹配与识别的方法来获取零件原形所具 有的设计与加工特征。
上午1时45分 22
应用领域
(1) 新零件的设计，主要用于产品的改型
(2) 已有零件的复制，再现原产品的设计 (3) 损坏或磨损零件的还原。 (4) 数字化模型的检测，例如检验产品的 变形分析、焊接质量等，以及进行模型 的比较。
上午1时45分
23
应用领域
民用领域 三维彩色数字摄影、三维型面检测 人体数字化、服装CAD、人体建模、人体数字 雕塑、三维面容识别 医学仿生、医学测量与模拟、整形美容及正畸 的模拟与评价 三维彩色数字化、数字博物馆、有形文物及档 案的管理、鉴定与复制 三维动画影片的制作、3D游戏建模、三维游戏 中三维模型的输入与建立 公安刑侦、脚印、工具痕迹、弹痕采集及数字 化
楦头
鞋底
上午1时45分
33
医学
Hand
上午1时45分
Hand-bone
34
Head
上午1时45分
Teeth
35
反求工程常用软件
美国Imageware 公司产品Surfacer7.1、英国 DelCAM公司产品 CopyCAD、英国MDTV公司的 STRIM and Surface Reconstruction、在一 些流行的CAD/CAM集成系统中也开始集成了类似 模块，Cimatron90中的Reverse Engineering 功能模块等。在我国，有关反求工程的研究与 开发工作也在不少单位内展开，如浙江大学、 华中理工大学、西安交通大学、西北工业大学 等，并取得一定的成果，如浙江大学推出了ReSoft软件系统。
机械创新设计作业
机械创新设计作业一般来说设计分逆向设计和正向设计逆向工程其实就是在现有的产品上进行抄数，扫描，修改细节，或者叫做提升工艺吧，然后制图，加工生产，大概过程就是从有到改进的一个设计过程，类似于众泰这样的企业走的就是逆向工程。
那么正向设计的意思就很明了了，就是一个产品从无到有的设计过程，这就是创新，把思路变成图纸，加工出产品。
机械系统设计是从系统的观点出发，对机械系统进行的设计。
机械系统设计思想从根本上改变了传统的设计思想，从而有利于机械系统设计的创新性、多样性和综合性的体现。
它包括以下几个方面：1、创新性设计机械系统创新性设计是把实现总功能和功能分解作为设计的出发点，由于功能的抽象化和功能分解的多样化，将会大大有利于机械系统的创新性设计。
将机械系统所要实现的功能抽象化，可以开阔设计者的思路，采用多种工作原理实现机械系统的功能，有利于机械系统的创新。
功能分解和功能结构的多样性，可使实现机械系统总功能的方案多种多样，设计者可以从中寻找适合某些要求的综合最优的方案。
2、全面性设计机械系统全面性设计是考虑产品生命周期全过程各个阶段的要求。
如满足市场的显需求或隐需求；寻求设计方案的综合最优化；实现产品制造的经济性和先进性；满足用户要求和有利于维护；考虑回收利用等问题。
机械系统设计中考虑的问题全面，可大大提高设计水平和产品质量。
全面性设计使所设计的产品更具市场竞争力，满足人类可持续发展的需要。
3、系统性设计机械系统系统性设计是强调各要素的整体性。
各要素的要求离不开整体的需要，系统性设计使机械系统的设计更具有整体优良性能。
一个系统中各要素的作用是通过总体来体现的，有了总体的概念，才能处理好各要素的设计。
机械系统设计的系统性还表现在人—机—环境的广义机械系统的考虑上，使机械系统更加有利于发挥人—机的整体效率，使机械系统的效能得到充分发挥。
人—机系统把人看做属于其中的一个组成部分，同时按人的特性和能力来设计系统。
环境可作为人—机系统的干扰因素来理解，系统设计就是为了排除环境的不利影响。
机械创新设计与制作大作业
机械创新设计与制作大作业引言在现代科技快速发展的时代背景下，机械创新设计与制作成为了推动社会进步和经济发展的重要力量。
本文将深入探讨机械创新设计与制作的意义、挑战以及应对策略，并通过实例分析，展示该领域的发展前景和应用前景。
意义与挑战机械创新设计的意义机械创新设计与制作的意义在于推动技术进步和产业升级。
通过创新设计，可以提高机械设备的性能、效率和可靠性，为各行业提供更高质量的产品和服务。
机械创新设计还可以降低生产成本，提高资源利用效率，对于推动经济发展和可持续发展具有重要意义。
机械创新设计的挑战机械创新设计面临着多方面的挑战。
首先，技术创新需要不断突破传统的思维定式和设计范式，需要工程师具备广泛的知识和创新能力。
其次，机械创新设计需要与不同行业的需求相结合，需要深入了解各行业的特点和需求，才能设计出更适用的机械设备。
此外，机械创新设计还需要考虑到环保和可持续发展的因素，需要设计出更节能、环保的机械设备。
应对策略多学科融合机械创新设计需要多学科的融合，包括机械工程、电子工程、材料科学等领域的知识。
只有通过不同学科的交叉融合，才能产生创新的设计思路和解决方案。
因此，培养多学科背景的工程师和研究人员，加强学科之间的合作与交流，是应对机械创新设计挑战的重要策略。
创新设计方法传统的设计方法已经无法满足机械创新设计的需求，需要采用更加创新的设计方法。
例如，可以借鉴生物学的原理，设计出更具灵活性和适应性的机械结构。
可以采用仿真和虚拟实验的方法，提前验证设计方案的可行性和效果。
通过引入人工智能和大数据分析等技术，可以实现机械设备的智能化设计和优化。
实例分析机器人创新设计机器人是机械创新设计的一个重要领域。
通过创新设计，可以实现机器人的智能化、灵活化和高效化。
例如，可以设计出具有自主导航和感知能力的机器人，可以应用于工业生产线、医疗护理、农业等领域。
通过引入人工智能技术，机器人可以学习和适应不同环境和任务，提高工作效率和质量。
机械创新设计作业
可能组合的方案数Ｎ为
Ｎ＝６×２×２×３＝７２
经过功能分析法我们求得了多个系统解，但这些原理方案并不一定满足最初的设计背景和产品分析结论，需要岁这些系统解进行评价。
2.7建立评价目标进行方案评价
工程设计要解决的是复杂、多解的问题。获得尽可能多的方案，然后通过评价从中选择最佳方案，在发散-收敛的过程中创新，这是合理设计的重要思路。在设计各阶段确定工作原理方案、机构方案、结构方案的过程中，都要进行搜索和筛选，通过逐段评价才能得到价值优化的合理方案。评价不仅要对方案进行科学分析和评定，还应针对方案在科技、经济方面的弱点加以改进和完善。广义的评价实质上是产品开发的优化过程。
1.3课题的指导思想
护栏清洗机以护栏为导轨，采用履带侧边驱动前进，结合平行四边形机构实现越障;两对清洗刷刷和水循环系统有效地保证良好的清洗效果。
1.4所要解决主要问题
（1）建议机构制作问题
（2）自动导向装置问题
（3）实现无人干预、自动行走设计
2 原理方案设计
2.1 功能设计法的简介
方案设计阶段针对产品的主要功能提出原理性的构思，搜索解决问题的物理效应和工作原理，并利用机构运动简图、液路图、电路图等表达构思内容。

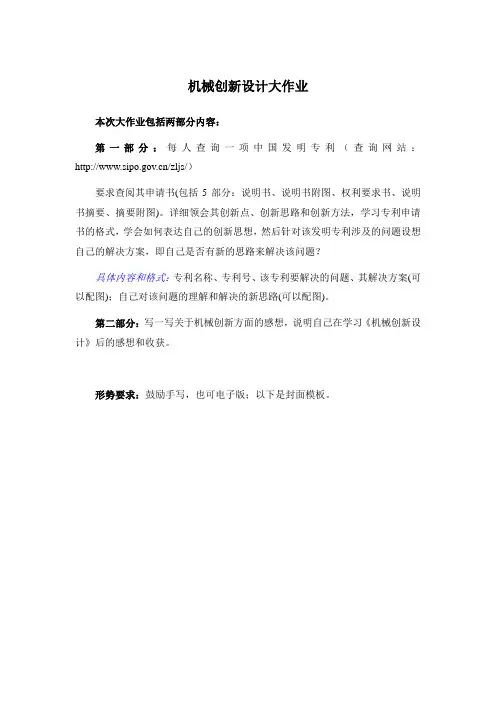

机械创新设计大作业要求
机械创新设计大作业
本次大作业包括两部分内容：
第一部分：每人查询一项中国发明专利（查询网站：/zljs/）
要求查阅其申请书(包括5部分：说明书、说明书附图、权利要求书、说明书摘要、摘要附图)。
详细领会其创新点、创新思路和创新方法，学习专利申请书的格式，学会如何表达自己的创新思想，然后针对该发明专利涉及的问题设想自己的解决方案，即自己是否有新的思路来解决该问题？
具体内容和格式：专利名称、专利号、该专利要解决的问题、其解决方案(可以配图)；自己对该问题的理解和解决的新思路(可以配图)。
第二部分：写一写关于机械创新方面的感想，说明自己在学习《机械创新设计》后的感想和收获。
形势要求：鼓励手写，也可电子版；以下是封面模板。
武汉纺织大学机械创新设计大作业
姓名：学号：班级：指导老师：。
机械创新设计(设计实例论文)
机械创新设计(设计实例论文)本设计的目的在于改进洗瓶机推瓶机构，以适应现代啤酒瓶的回收和清洗要求，提高生产效率和经济效益。
传统的人工刷洗工艺已无法满足生产需求，因此自动化的洗瓶机设备应运而生。
本文将对洗瓶机推瓶机构的原理方案进行分析和设计。
洗瓶机主要由推瓶机构、导辊机构、转刷机构组成。
瓶子放在两个同向转动的导辊上，导辊带动瓶子旋转。
当推头M 把瓶子推向前进时，转动着的刷子就把瓶子外面洗净。
当前一个瓶子将洗刷完毕时，后一个待洗的瓶子已送入导辊待推。
为了完成设计任务，需要通过组合机构使推头M以接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后推头快速返回原位，准备第二个工作循环。
同时，导辊及其上方的转动的刷子不停地转动，完成瓶子外围的清洗。
洗瓶机推瓶机构的改进设计将采用新的技术和材料，以提高清洗效果和耐用性。
具体方案包括使用外部推力或传送带传送等方式实现瓶子的移动，以及使用刷子清洗或高压水清洗等方式完成清洗功能。
动力源可以选择电动机、汽油机、柴油机或液动机等，传动方式可以采用气动马链传动、移物传动、齿轮传动、蜗杆传动或带传动等。
同时，可以使用清洗毛巾、高压水清洗、刷子清洗等不同的清洗方式，以满足不同瓶子的清洗需求。
通过以上的设计和改进，洗瓶机推瓶机构将实现更加高效、自动化的生产方式，为工业生产和社会生活带来更大的便利和经济效益。
根据使用要求或工艺要求设计机构时，首先需要考虑采用何种功能原理来实现这些要求。
不同的功能原理所要求的运动规律设计也不同。
洗瓶机构的工作情况示意图如下图所示。
待洗的瓶子放在两个转动的导辊上，导辊带动瓶子旋转。
推头M将瓶子推向前进时，转动的刷子就把瓶子外面洗净。
当一个瓶子将洗涮完毕时，后一个待洗的瓶子已进入导辊待推。
根据原始设计数据和设计要求，瓶子尺寸为大端直径D=80mm，长200mm，小端直径d=25mm。
推进距离l=600mm，推瓶机构应使推头M以接近均匀的速度推瓶，平衡地接触和脱离瓶子。
机械创新设计作业-中北大学
机械创新设计学生姓名： 班 级： 学 号： 学 院： 专 业：2015年 06 月 郐红艺 Y140201 机械与动力工程学院 机械工程S1402105基于FESA/TRIZ的机械创新设计摘要机械产品的设计一直注重于市场需求和产品功能的开发，随着科学和技术的发展，环境因素变得越来越重要。
提出一种基于功能-环境-结构分析( FESA)与TRIZ 的机械产品创新设计方法，通过分析机械产品结构之间的功能要素以及功能要素与环境要素的相互作用关系，确定机械产品中存在的问题。
建立根原因模型图，寻找结构设计上的不足和缺陷，利用TRIZ 创新理论来实现机械产品的改进创新。
通过污水处理系统的创新设计实例验证了该方法的可行性。
关键词: 功能-环境-结构分析( FESA)；发明问题解决理论(TRIZ)；环境要素；根原因分析第 1 页共2 页Product Innovative Design Method Based on FESA/TRIZAbstractMechanical product design always focuses on the development of market demand and product features, along with the development of science and technology, environmental factors become increasingly important. An innovative design method of mechanical products based on the function-environment-structural analysis ( FESA) and Teoriya Resheniya Izobretatelskikh Zadatch (TRIZ) was presented in the paper，through the analysis of functional elements and interaction between environmental factors and mechanical product structures to determine the problem of mechanical products, the model of root cause was established，looking for structural design defects，using TRIZ innovation theory to achieve improvement and innovation of mechanical products. The innovative design example of waste water treatment system demonstrates the feasibility of this method．Key words: Function-Environmental-Structural Analysis( FESA); Teoriya Resheniya Izobretatelskikh Zadatch ( TRIZ) ; environmental factors; root cause analysis第 2 页共3 页随着市场激烈的竞争，越来越多的企业注重于以市场为导向的产品开发，因而一些以顾客需求为主导的机械产品创新设计方法被提出: 例如天津大学的Zhang Fuying[1]提出基于AHP /QFD/TＲIZ 的产品创新设计; 西南大学的谢建民[2]提出集T ＲIZ 与DMAIC 创新方法的研究。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械创新设计》课程作业题目：护栏清洁机院（部）：机电工程学院专业：机械工程及自动化班级：小组：2组小组成员：指导教师：沈孝芹完成日期：2015.06目录1前言1.1课题的意义目的及背景1.2国内外研究概况及发展趋势1.3课题的指导思想1.4所要解决主要问题2原理方案设计2.1功能设计法的简介2.2功能分析2.3功能原理分析2.4功能分解并列出功能树2.5功能求解列出功能元解形态学矩阵2.6组合形成几种可用原理方案2.7建立评价目标进行方案评价3机构设计3.1机构设计原则的运用与讨论3.2机构的选型3.3机构方案评价3.4机构的构型4结构设计4.1概述4.2结构方案的变异设计4.3设计结果介绍5结论6谢辞7附件摘要工业化的建设使城市人口和车辆逐年增多，人、车道路交通产生很大的矛盾，几乎所有道路拥挤的地方都安上了护栏隔离，城市公路中央护栏可以引导驾驶员的视线，以防车辆驶出路外造成交通事故。
隔离护栏经过日晒雨淋，经常是脏兮兮的，不仅影响路容的整洁美观，而且护栏本身容易损耗。
城市公路中央护栏的清洗，不仅是为了整洁的市容，而且能够延长护栏的使用寿命。
为了保持城市公路中央护栏良好的引导视线功能和清洁美观，需要对护栏进行定期清洗。
人工清洗护栏的劳动强度大，清洗效率低，每人每天大约只能清洗600米左右。
白天车流量很大，人工清洗护栏不安全且影响交通，一般在晚上车流量相对较小时清洗，而晚上清洗时经常有发生车撞环卫工人的事故。
于是城市公路中央护栏清洗机的出现具有实际的意义。
关键词：护栏清洁；智能化；环卫1 前言1.1、课题的意义目的及背景目前，针对城市道路护栏的清洗方式主要有两种：人工清洗和借助汽车所配高压水洗刷清洗。
但人工清洗环卫工人的劳动强度大、清洗效率低，一般每人每天只能清洗300米左右的护栏；且环卫工人作业时身处于高速行驶的机动车辆中间，容易发生安全事故，尤其是在交通道路比较狭窄的地段危险系数更高；经常身处汽车噪音大、车量尾气浓度高的工作环境下对工人的身心健康也造成了很大的损害。
车载式高压水洗刷清洗一次性投入过高，一般中小城市难以承受；且由于车辆行驶路线不能保证与道路护栏平行，无法清洗护栏处就目前国内的情况来看，绝大部分城市的道路护栏的清洗工作依然靠人来清洗。
在车行逆向的部分表面；耗水量大，清洗效果不佳，对城市交通也有一定影响。
我国拥有655个大中型城市，全国各大中小城市，需要清洗的城市护栏更。
各市、各区、各县对其需求都很显著，新型护栏清洗设备的技术优势和成本优势的运用都将降低传统的人力清洗过程所造成的人力资本的耗费。
本项目可以运用于城市道路护栏，高速公路护栏、公园、社区等护栏的清洗，各省市区市政集团各市区环卫部门、物业公司、各单位后勤集团、各高速公路养护单位都将可能成为本项目产品的潜在用户。
一般情况，2-3个月护栏就需要一次清洗，如采用人工方式，按300m/人/天，人工费0.1元/m算，若某城市的护栏总长为1000km，则每年除去耗材费用，仅人工投入就需要45万元，我国655个城市的投入就为2.9475亿元，数额巨大，并且容易引发交通事故，造成额外赔偿。
如采用车载式清洗方式，买台售价都在15万元以上，按照每个城市采购10两车计算，总的投资成本9.825亿元，并且耗水量大，冬季容易造成路面结冰，引发交通事故。
因此本项目具有广阔的市场前景。
1.2国内外研究概况及发展趋势（1）国内现状及发展趋势：从国内情况看，随着城市道路里程的不断增加，对护栏养护工作提出了新的、更高的要求，其研制开发工作因而也备受重视，在引进、消化、吸收国外先进技术的基础上,近几年来获得了一定成都的发展。
目前已实现市场销售的护栏清洗机械主要有：北京科力威清洁机械厂生产的永江牌护栏清洗车、山西省交通科学研究院开发研制的HXC—300型高等级公路护栏清洗车，采用液压机构驱动自动调控的立体高速滚刷，可同时刷洗护栏两面，并根据护栏的高矮宽窄，自动进行伸缩调整，最高可对1.6米的护栏进行清洗，但浪费水资源，成本太高，价钱最低也在三十五万元人民币以上。
目前处于研究状态的的有海军工程大学举行第三届全国大学生机械创新大赛上获一等奖的浙江大学的作品新型高速公路护栏清洗装置和华中科技大学的作品护栏清洗机，能过实现自动化清洗，但没有设置避障系统，同时护栏尺寸发生变化时难以适应，并没有在实际生产中得到应用。
所以开发一种适合中国国情的低成本、高效率的护栏清洗装置具有一定的现实意义和良好的市场前景。
（2）国外现状及发展趋势从国外情况看，上世纪80年代中期新建公路速度趋于平缓，道路护栏养护工作已经提到十分重要的位置(如美国每年要花费150亿美元维护本国400万km 公路网；法国国营及A级道路中国道里程共29700km，用于国道养护的机械、车辆就达6万多台)。
为适应养护工作需要，国外工业发达的国家将大量的资本和开发精力开始投向养护机械的研制生产，从而使国外养护机械得到了迅速发展。
其产品类型和技术均达到了比较完善的高度。
1.3课题的指导思想护栏清洗机以护栏为导轨，采用履带侧边驱动前进，结合平行四边形机构实现越障;两对清洗刷刷和水循环系统有效地保证良好的清洗效果。
1.4所要解决主要问题（1）建议机构制作问题（2）自动导向装置问题（3）实现无人干预、自动行走设计2 原理方案设计2.1 功能设计法的简介方案设计阶段针对产品的主要功能提出原理性的构思，搜索解决问题的物理效应和工作原理，并利用机构运动简图、液路图、电路图等表达构思内容。
原理方案设计对于产品的结构、工艺、成本、性能和使用维护等都有很大的影响。
方案设计是决定产品水平和竞争能力的关键环节，因此原理方案的创新设计有着举足轻重的作用。
工程设计的内容错综复杂，如果孤立静止地分析其某方面的问题，得出的结论往往是片面的、局限的。
系统工程方法是将事物当作一个整体系统来研究，分析系统各组成部分之间的有机联系和系统与外界环境的关系，是较全面的综合研究方法。
在原理方案设计过程中，往往利用系统工程的观点、方法解决复杂的问题。
原理方案的设计是“发散——收敛”的过程。
此过程中，往往是通过功能设计法来入手的。
功能设计法的目的在于，按照能量流、物质流、信息流将产品开发的内容分解，从而在设计的初始阶段明确产品设计所要求的功能。
用功能设计法进行原理方案设计是紧紧围绕功能的分析、求解和组合实施的。
功能是产品或技术系统特定的工作能力抽象化的描述。
它与产品的用途、能、性能等概念不尽相同。
功能的描述要准确、简洁，合理地抽象，抓住其本质，避免带有倾向性的提法，这样能避免方案构思时形成种种框框，使思路更为开阔。
本组创新设计既是按照功能设计法的一般步骤进行了原理方案设计。
分为总功能分析、工作原理分析与功能描述、功能元求解、系统求解、优化系统解。
2.2 功能分析总功能分析遵循一些基本原则：a.能量守恒原则，即任何流入系统的能量等于系统输出和存储的能量。
b.物质守恒原则，即任何流入系统的质量等于系统流出和储存的质量。
c.列出所有与系统相互作用的对象或系统界面。
d.用动词来表达总功能中的能量流、物质流和信息流。
总功能分析常用方法为黑箱法，本设计的黑箱法描述如图2.1 所示。
总功能：护栏清洗图2.1黑箱法示意图总功能分析的黑箱法对本组设计的整体概述即是将对护栏进行清洗并行走，在黑箱里实现护栏的清洗，同时实现机器的行走。
黑箱内具体的内容将会在功能设计法接下来的步骤中构思出来。
2.3功能原理分析清洗装置设有动力源，清洗装置至少包括动力源、升降机构、伸缩机构、推杆式装夹机构、和清洗机构，动力源为液压缸与升降机构和伸缩机构铰接传递动力，装夹机构的推杆一端与动力源液压缸用销轴固定，另一端与装夹机械手用销轴固定，清洗机构的清洗刷与机械手连接。
机车上设有水源，机车侧设有安装座，清洗装置安装在安装座上。
如下图2.2图2.2护栏清洗所述的升降机构包括机座、升降油缸；所述的升降油缸固定安装在机座上。
所述的伸缩机构包括固定底座、大臂、小臂、液压缸；固定底座下表面与升降机构用销轴连接，上表面与大臂销轴连接，大臂液压缸用销轴与固定底座连接，大臂与小臂销轴连接，小臂液压缸固定连接在大臂上，小臂一端与小臂液压缸销轴连接，小臂另一端与装夹机构连接。
如图2.3图2.3所述的推杆式装夹机构包括装夹固定机座、推杆、机械手、液压缸；装夹固定机座上表面与伸缩机构的小臂销轴连接，下表面设有机械手固定架，并与机械手销轴连接，推杆与装夹固定机座中心孔配合，一端与装夹机构液压缸销轴连接，另一端与机械手销轴连接。
清洗机构包括清洗刷及固定销轴；清洗刷为一对长方体形，相向布置，与机械手固定连接。
如图2.4图2.4本发明提供的护栏清洗机，它主要是搭载在现有的洒水车上，由所搭载的机车提供前进的动力和水源。
通过其装在车身侧面的升降机构、伸缩机构、推杆式装夹机构及清洗机构的清洗刷对道路护栏进行清洗和保养，当清洗工作结束后，可将升降机构降下，将伸缩机构收缩放置在车身的一侧。
这样在非工作状态可以正常行驶而不会影响交通，使用方便。
本发明的清洗机构有效的解除了城市道路人工清洗的繁杂劳动，弥补了目前其他清洗车的不足，而且具有结构合理，成本低，效率高，节能，自动化程度高，操作简单，安全性高。
首先清洗机功能在机器操纵下即可进行，并无特异之处，但可以考虑在夹持装置上设计一下改变夹持动作和加持机构。
如图2.5图2.5所述清洗组件由滚刷支架和分别固定于所述滚刷支架上的柱状滚刷和防溅罩组成,其特征在于：所述调节机构包括活动连接于所述固定架和所述清洗组件之间的连接架、设置于所述连接架上、用于调节所述清洗组件上下位置的升降油缸、用于调节所述清洗组件在正常范围内上下位移的斜置式伸缩油缸、用于调节清洗组件左右摆动幅度的水平向摆动调节油缸；以及用于调节清洗组件垂直面前倾、上仰的垂直向摆动调节油缸组。
本实用新型适用于公路护栏的清洗。
手部它具有人手某种单一动作的功能，由于抓取物件的形状不同，手部有夹持式和吸附式等形式。
夹持式手部是由手指和传力机构所组成，手指是直接与物件接触的机构，常用的手指运动形式有回转型和平移型。
吸附式手部有负压吸盘。
对于轻小片状零件、光滑薄板材料等，通常用负压吸盘吸料。
造成负压的方式有气流负压式和真空泵式。
对于导磁性的环类和带孔的盘类零件，以及有网孔状的板料等，通常用电磁吸盘吸料。
电磁吸盘的吸力有直流电磁铁和交流电磁铁产生。
由于清洗栏杆时，不适合用吸附式，所以我们采用的是夹持式的构件。
2.4功能分解并列出功能树一般技术系统都比较复杂，难以直接求得满足总功能的原理解。
可利用系统工程方法通过分解功能元解的有机组合求得技术系统解。
功能分解可表示为树状的功能结构，称为功能树。
通过对分功能的大体描述可以获得较详尽的功能元构架如下图2.6。
