电解整流装置的应用分析

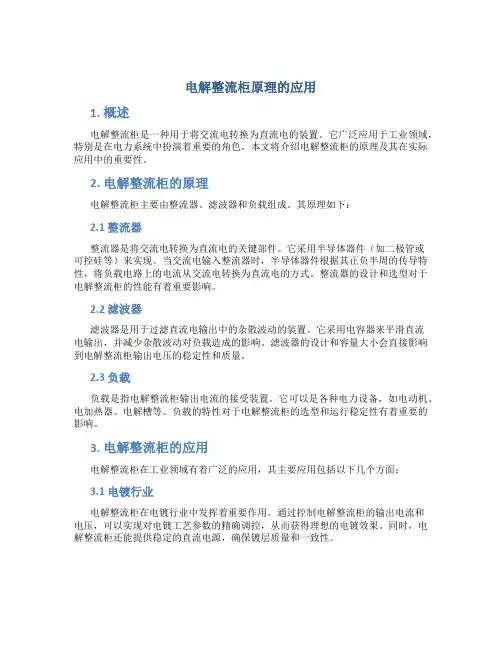

电解整流柜原理的应用
电解整流柜原理的应用1. 概述电解整流柜是一种用于将交流电转换为直流电的装置。
它广泛应用于工业领域，特别是在电力系统中扮演着重要的角色。
本文将介绍电解整流柜的原理及其在实际应用中的重要性。
2. 电解整流柜的原理电解整流柜主要由整流器、滤波器和负载组成。
其原理如下：2.1 整流器整流器是将交流电转换为直流电的关键部件。
它采用半导体器件（如二极管或可控硅等）来实现。
当交流电输入整流器时，半导体器件根据其正负半周的传导特性，将负载电路上的电流从交流电转换为直流电的方式。
整流器的设计和选型对于电解整流柜的性能有着重要影响。
2.2 滤波器滤波器是用于过滤直流电输出中的杂散波动的装置。
它采用电容器来平滑直流电输出，并减少杂散波动对负载造成的影响。
滤波器的设计和容量大小会直接影响到电解整流柜输出电压的稳定性和质量。
2.3 负载负载是指电解整流柜输出电流的接受装置。
它可以是各种电力设备，如电动机、电加热器、电解槽等。
负载的特性对于电解整流柜的选型和运行稳定性有着重要的影响。
3. 电解整流柜的应用电解整流柜在工业领域有着广泛的应用，其主要应用包括以下几个方面：3.1 电镀行业电解整流柜在电镀行业中发挥着重要作用。
通过控制电解整流柜的输出电流和电压，可以实现对电镀工艺参数的精确调控，从而获得理想的电镀效果。
同时，电解整流柜还能提供稳定的直流电源，确保镀层质量和一致性。
3.2 铁路牵引供电系统电解整流柜在铁路牵引供电系统中也得到了广泛应用。
交流电从电网输入电解整流柜，经过整流滤波后，输出稳定的直流电给牵引系统供电。
这种方式有效解决了电网与牵引系统之间的不匹配问题，并且提高了能量利用率和供电质量。
3.3 水处理系统电解整流柜在水处理系统中用于电解水的制备。
利用电解整流柜提供的稳定直流电源，水经过电解过程，分解为氢气和氧气，实现水的电解制氢或者氧气制水的过程。
这种方法节能环保，广泛应用于水处理工程。
3.4 电力系统电解整流柜在电力系统中也有重要的应用。
电解铝整流装置的电气分析和谐波仿真
分析 的正确 性 关 键词 ：变压 器
中 图分 类号 ：Ｔ ２ Ｍ４ ２
Ｅｌ ｃｒｃＡｎ ｌ ｓｓａ ｄ Ｓ ｍ ｕ ｉ ｋ ｏ ｒ ｎ ｃ ｎ Ｅｌ ｃ ｒ ｌ ｔｃＡｌ ｍｉ ｕ ｅ ｔｉ ａ ｙ ｉ ｎ ｉ ｌｎ ｆＨａ ｍｏ ｉ ｓｏ ｅ ｔｏ ｙ ｉ ｕ ｎ ｍ
位 所示。
３ 电气 原理 分析
３１ 调 压 变 压 器 部 分 ， ．
调 压 变压 器 其 本 身是 一 个 双 绕 组 变 压 器 （ 结 构 图如 图 ２所 示 ）通 过 抽 头 后 等 效 一 个 三 绕 组 变 ， 压 器 ，通 过采 用 延边 三 角 形 的联 接 方 式 达 到 调 压 移 相 目的 。 设 变 压 器 的 一 次 和 二 次 绕 组 分 别 为 Ｎ１ ２ 、Ｎ ，则 变 比 ｎ Ｎ１ ，设 二 次 侧 的 基 本 绕 组 ＝ ／ Ｎ２
３ ８
图 １ 主接线 图
整 流机 组 由三 部 分组 成 ： ） １ 调压 变 压 器 部 分 ，
船 电技术 ｆ 技术 控制
一
次 侧 电压 ２ ０ｋ ２ Ｖ，二 次 侧 电压 ６ ２ ７Ｖ。２ ２ ８ ）整
压 器 位 于 １ ２档 ，根 据 阻 抗值 表 此 时 阻抗 值 如 上 ０
（ Ａ２ Ａ３ ）为 （ 一 ） ，移 相 绕 组 （ １ Ｎ２ ＡｍＡ３ 为 ｋ ， ） Ｎ２
表 相 应 的 １ ２档 的 阻 抗 。 ０
流变 压 器 部 分 ，二 次 侧 输 出 电压 １０ １０ Ｖ。３ 整 ）
流器部分 。
大型化工电解整流装置谐波分析
关键词 大型整流装置
中图分 类号 Ｔ ６ Ｍ ４
谐波计算
公用电网谐波标准
Ｏ 引 言
近几 年氯碱 化 工发展 很快 ， 模越 来越 大 ， 规 已建 成投 产 的最大 电解装 置 达到 ３ ６万 ｔ ／ ａ的产 量 ，其 电 解工 艺设备 采用 了复极 式 离 子膜 电解槽 ，直 流供 电
采用大功率硅可控整流装置 ， 容量达到 １４ Ｖ （ ４ Ａ 总 Ｍ 和１ 。整流装置是一种非正弦受 电设备 ， 因而整流装
置从交 流 电力 系统取 用 的 电流也是 非正 弦 的 。这种 非正 弦 电 流波 形 ， 据 系统 参 数 、 流 装 置相 数 、 根 整 接 线和运 行 条件 的不 同而发 生很 大 的畸变 。将 这些 电 流波形 按傅 立 叶级数 可 以分解 为基 波及 一系 列 不 同 频率 和振 幅的谐 波 ， 通 常不包 含 直流 分量 。因而 ， 但 整流 装 置 已成 为 电力 系 统 中较 主要 的一 种 谐 波 源 ，
谐 波也 称为 高次谐 波 。
１１ 谐 波 的危害 ．
信系统无法正常工作 。 １ 整 流装 置 网侧 电流 波形 畸变 的原 因 ． ２
化 工 电解 大 电流直 流 电源是 由交流 电通 过 由整 流变 压 器和硅 整 流器组 成 的整 流装 置而 得到 的 。整 流装 置接 入正 弦 电压 电 网运行 时 ，整流 器各 臂 轮流 导通 ， 过整 流臂 的 电流波 形 近似矩 形波 ， 以整 流 经 所 变压 器 各相线 圈 中 的电流 波形 也不 是正 弦波 。这种 波形 除基 波 电流 外含有 各 次谐 波 电流 。当有 相 位控 制（ 如晶 闸管 整流 ） ， 时 控制 角愈 大 ， 电流 的起伏 愈 则
浅析电解铝变电站整流供电设备出现的问题
浅析电解铝变电站整流供电设备出现的问题摘要：本论文论述了电解铝变电站人员在变电运行中，分析整理柜、变压器故障分析处理及事故处理。
保证设备正常运行，安全平稳的供送电。
关键词：故障分析事故处理应急处理一、整流柜主要事故现象、原因分析及其处理由于整流供电系统的系列电压、电流不断增大，使整流柜的设计容量、短路容量也在不断增加，系统对元件的性能提出了更高的要求，设备制造厂家根据系列电流、电压进行设备容量的简单累加，已远远不能满足大系统对设备的要求。
当整流元件发生电压击穿或热击穿时，由于系统容量大，如果元件的Ⅰ2t小于快熔的Ⅰ2t,元件极易发生伸缩环爆裂现象，所产生的弧光导致整流柜整体短路,引发爆炸事故。
当前，有的企业整流柜选择3英寸（76.2mm）元件，有的选择4英寸（101.6mm）元件。
随着元件尺寸的增大，元件的压接工艺显得至关重要。
当元件压接受力均匀时，容易造成元件局部导电、过热，导致元件边缘热击穿。
整流柜绝缘材料密度不够，容易形成吸水微孔。
在整流柜停电状态下，由于柜体内部温度急剧下降，空气中的水蒸汽部分液化被吸入到吸水微孔中；当整流柜送电后，柜内温度又逐步升高，绝缘材料中的水又会蒸发。
这样很容易破坏整流柜的整体绝缘水平。
绝缘材料在选材方面主要问题是以材质低劣的材料等替代环氧树脂板。
这类材质的材料存在严重的防火性能差的问题,对整流柜内事故的蔓延起到推波助澜的作用。
整流柜水套腔体过大，腔壁过薄，强度降低，容易发生变形，造成元件局部导电、过热，导致元件边缘热击穿。
整流柜水管抗高温、抗老化性能差，强度无法满足正常生产需要，容易发生漏水事故。
整流柜的防范措施及对策：（1）加大交流母线与水平汇流母线间距，或将汇流母线置于整流柜外。
（2）整流柜设计采用母线自撑式无壳体结构，防止因柜壳玻璃折返弧光造成整流柜大范围爆炸。
（3）同相逆并相之间加装隔弧板。
（4）整流柜附件及保护器置于柜外，防止受整流柜短路弧光的影响而扩大事故范围。

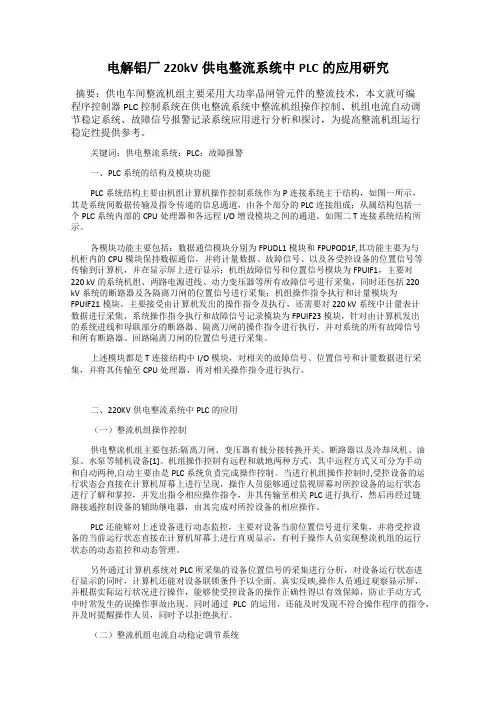

电解铝厂220kV供电整流系统中PLC的应用研究
电解铝厂220kV供电整流系统中PLC的应用研究摘要：供电车间整流机组主要采用大功率晶闸管元件的整流技术，本文就可编程序控制器PLC控制系统在供电整流系统中整流机组操作控制、机组电流自动调节稳定系统、故障信号报警记录系统应用进行分析和探讨，为提高整流机组运行稳定性提供参考。
关键词：供电整流系统：PLC；故障报警一、PLC系统的结构及模块功能PLC系统结构主要由机组计算机操作控制系统作为P连接系统主干结构，如图一所示，其是系统间数据传输及指令传递的信息通道，由各个部分的PLC连接组成；从属结构包括一个PLC系统内部的CPU处理器和各远程I/O增设模块之间的通道。
如图二T连接系统结构所示。
各模块功能主要包括：数据通信模块分别为FPUDL1模块和FPUPOD1F,其功能主要为与机柜内的CPU模块保持数据通信，并将计量数据、故障信号、以及各受控设备的位置信号等传输到计算机，并在显示屏上进行显示；机组故障信号和位置信号模块为FPUIF1，主要对220 kV的系统机组、两路电源进线、动力变压器等所有故障信号进行采集，同时还包括220 kV系统的断路器及各隔离刀闸的位置信号进行采集；机组操作指令执行和计量模块为FPUIF21模块，主要接受由计算机发出的操作指令及执行，还需要对220 kV系统中计量表计数据进行采集，系统操作指令执行和故障信号记录模块为FPUIF23模块，针对由计算机发出的系统进线和母联部分的断路器、隔离刀闸的操作指令进行执行，并对系统的所有故障信号和所有断路器、回路隔离刀闸的位置信号进行采集。
上述模块都是T连接结构中I/O模块，对相关的故障信号、位置信号和计量数据进行采集，并将其传输至CPU处理器，再对相关操作指令进行执行。
二、220KV供电整流系统中PLC的应用（一）整流机组操作控制供电整流机组主要包括:隔离刀闸、变压器有载分接转换开关、断路器以及冷却风机、油泵、水泵等辅机设备[1]。
机组操作控制有远程和就地两种方式，其中远程方式又可分为手动和自动两种,自动主要由是PLC系统负责完成操作控制。

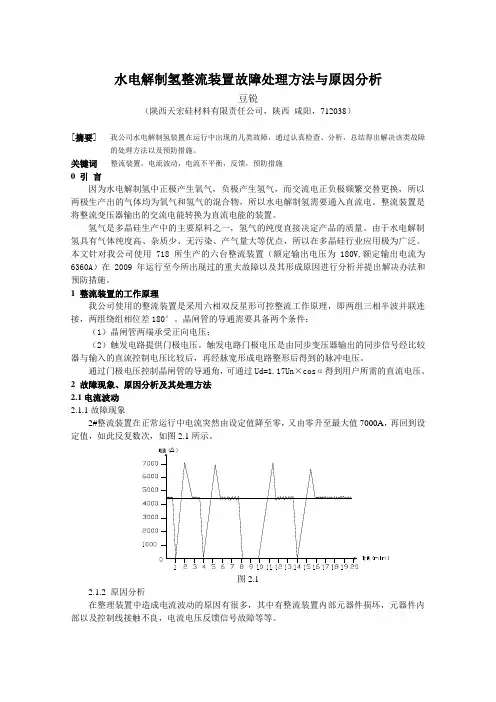

水电解制氢故障原因分析及故障处理方法
水电解制氢整流装置故障处理方法与原因分析豆锐（陕西天宏硅材料有限责任公司，陕西咸阳，712038）[摘要] 我公司水电解制氢装置在运行中出现的几类故障，通过认真检查、分析，总结得出解决该类故障的处理方法以及预防措施。
关键词整流装置，电流波动，电流不平衡，反馈，预防措施0引言因为水电解制氢中正极产生氧气，负极产生氢气，而交流电正负极频繁交替更换，所以两极生产出的气体均为氧气和氢气的混合物，所以水电解制氢需要通入直流电。
整流装置是将整流变压器输出的交流电能转换为直流电能的装置。
氢气是多晶硅生产中的主要原料之一，氢气的纯度直接决定产品的质量。
由于水电解制氢具有气体纯度高、杂质少、无污染、产气量大等优点，所以在多晶硅行业应用极为广泛。
本文针对我公司使用718所生产的六台整流装置（额定输出电压为180V,额定输出电流为6360A）在2009年运行至今所出现过的重大故障以及其形成原因进行分析并提出解决办法和预防措施。
1整流装置的工作原理我公司使用的整流装置是采用六相双反星形可控整流工作原理，即两组三相半波并联连接，两组绕组相位差180°。
晶闸管的导通需要具备两个条件：（1）晶闸管两端承受正向电压；（2）触发电路提供门极电压。
触发电路门极电压是由同步变压器输出的同步信号经比较器与输入的直流控制电压比较后，再经脉宽形成电路整形后得到的脉冲电压。
通过门极电压控制晶闸管的导通角，可通过Ud=1.17Un×cosα得到用户所需的直流电压。
2故障现象、原因分析及其处理方法2.1电流波动2.1.1故障现象2#整流装置在正常运行中电流突然由设定值降至零，又由零升至最大值7000A，再回到设定值，如此反复数次，如图2.1所示。
图2.12.1.2 原因分析在整理装置中造成电流波动的原因有很多，其中有整流装置内部元器件损坏，元器件内部以及控制线接触不良，电流电压反馈信号故障等等。
由电流曲线图可以看出：电流由设定值降为零，是可控硅瞬间全部关断，要么是可控硅全部坏掉，这种可能性很小，要么就是触发板没有输出脉冲。
电解铝厂供电整流及控制技术简介
我院电解铝厂供电整流及控制技术介绍随着现代科学技术的不断发展，电解铝厂正不断向大型化，规模化方向发展，我院的供电整流及控制技术在经历了几十年的不断探索后，从设计理念和新技术的应用等方面已实现了全方位的发展和进步，目前已达到国内、外领先水平，单系列电解铝年产能已经达到40万吨。
一、供配电及整流技术的优势及特点1、110～330kV配电装置已以实现无油化，运行更安全、更可靠；2、多种形式的调压整流变压器得到了研制、开发和应用，整流机组实现了低能耗、低噪音、高可靠性的发展要求：1）双圈降压二次调压整流变压器，其优点是结构简单，制造容易、运行可靠。
2）降压自耦调压整流变压器，其优点是型式容量较小，效率较高。
3）（220kV）第三绕组调压整流变压器，其优点是型式容量最小、效率高，有载调压开关所在的第三绕组与主变是磁耦合关系，没有直接电的联系，开关的电压等级不受网侧电压等级的限制，运行可靠。
＝1530V）、大电流（单机100kA）整流装置的开发和应用：3、实现了高电压（Udn1）晶闸管整流技术具有响应速度快、调压范围广、节省投资等优点，对于系列电压较低的小规模电解铝厂具有很好的应用价值。
2）有载调压器开关配自饱和电抗器二极管整流技术在目前电解铝行业中应用最为普遍，也是最成熟的方案，其优点是运行可靠、便于维护。
4、整流所综合自动化装置的应用实现了电解铝厂供配电及整流机组的智能化管理和控制。
该装置具有：网络配置简洁合理；抗干扰措施完善；功能强大（将电解铝厂的自动稳流控制、模拟监控等纳入到了微机综合自动化系统中）；实现对110～330kV配电站内的断路器及隔离开关进行远距离计算机遥控分、合闸等功能。
5、电解铝厂谐波治理技术的开发及应用具有国内、外领先水平，主要方案：1）110kV母线集中补偿；2）整流机组（220kV～330kV）的第三绕组补偿。
二、计算机网络技术及控制水平利用计算机网络技术，实现了铝厂的现代化监控管理水平，建立了集财务资源、人事资源、物流分析、生产过程监控管理等功能的综合管理网络平台，其基本框架和功能如下：1）通讯系统：分为厂区行政通讯、调度通讯、其它辅助通讯及全厂企业资源管理系统(Enterprise Resource Planning简称ERP)。
关于电解铝用整流器主体结构与运行探讨
关于电解铝用整流器主体结构与运行探讨发布时间：2023-05-15T07:56:03.139Z 来源：《福光技术》2023年6期作者：周旗[导读] 电解铝在现代经济中担任着重要的角色，其生产过程中整流器作为核心设备的运行稳定性成为生产效率和电费成本的重要影响因素。
身份证号：1305031****9150635摘要：电解铝产业是重要的现代基础产业，在其生产过程中，整流器作为核心设备的运行稳定性对于生产效率和电费成本都有着重要的影响。
本文从整流器主体结构和运行两个方面进行探讨和分析，介绍了整流器的运行原理和常见故障，同时提出了优化整流器结构和提高运行效率的策略，为电解铝生产的稳定运行提供了有益的参考。
关键词：电解铝；整流器；主体结构；运行电解铝在现代经济中担任着重要的角色，其生产过程中整流器作为核心设备的运行稳定性成为生产效率和电费成本的重要影响因素。
在整流器的主体结构和运行方面的优化和改进，对于提高整体生产效率和降低成本有着重要作用。
因此，本文从整流器的主体结构和运行两个方面进行探讨和分析，旨在为电解铝生产提供有益的参考。
一、电解铝用整流器主体结构与运行的概念电解铝生产过程中，需要使用电解池来进行电解反应。
因此需要用到整流器来提供稳定的电源。
整流器主体结构通常包括变压器、整流器桥、滤波电容、电感等部分组成。
整流器的运行通过将交流电转换为直流电，进一步保证了电解池中的电流稳定性和质量。
整流器的运行原理是通过变压器将高压的交流电转换为低压的交流电，然后再通过整流器桥将交流电转换为直流电。
滤波电容和电感用来消除交流电中的杂波，进一步提高直流电的稳定性。
为了保证电解铝生产的稳定性和效率，整流器的运行参数需要进行严格的控制和调节。
总的来说，电解铝用整流器主体结构与运行相辅相成，是电解铝生产过程中不可缺少的关键部分。
正确地使用和维护整流器，可以有效提高电解铝生产的质量和效率。
二、电解铝用整流器主体结构与运行的优点电解铝生产是一种高度自动化的生产过程，整流器作为其中的核心设备，其主体结构和运行有以下优点：1. 整流器主体结构紧凑、可靠，由于直流电流的特性，整流器的输出稳定可靠，提供给电解槽的电流质量高，能够满足高质量的电解过程需求。
大功率晶闸管整流装置在铜电解生产中的故障分析及维护
桥 式 整 流 电路 的 特点 ：
（） １ 整流变压器的计算容量小， 一二次绕组的磁势 完全平衡， 其计算容量仅为中点引出电路的６ ．％， ７５ 为双
反 星形带 平 衡 电抗器 电路 的 ８ ．％ 。 ３５
（） ４适用于高电压、 大容量的整流装置。 在电压高于
３ ０ Ｖ时， 用桥 式整 流 电路 可 以使 用低 电压 等级 的整 ０ 采
流元件， 加上大为节省的整流变压器计算容量的综合 经济效果， 足以弥补并联元件数增加 １ 倍和正向功率损
耗 增 加 的 差 值 ， 且 还 能 使 整 流 柜 内部 的 配 置 简 单 易 并 行 ， 加运 行 的安 全 性 。 增
所谓 同相逆 并联 ， 就是整流变压器 副边每一相都
做成 极 Ｉ相反 的２ 绕组（ 图１ 生 个 如 所示 的ａ １和ａ４ 、ｌ １ ｌ１ ２ １ｂ ３ 和ｂ ６ 、１ １ ２ １ ， 中一 个绕组接 整流元件 阳极 ２ １ｃ２ 和ｃ５ 等） 让其 的导 电排 ， 可 能靠 近 极 性 相 反 的绕 组 接 到 整 流 元 件 尽 阴极 的导 电排 。 当ａ １ 前面 一 相实 现换 相 ， 始导 而 ｌ 与 １ 开 通 电流 时，２ 也正 好 与前 面 一相 实 现换 相 ， 始 导通 ａ４ １ 开
电流 。 这两相的电流上升率相同而电流的方向正相反， 各 自的磁势在环绕的２ 根导电排上为零， 只有在导 电排
之 间 的 窄缝 中有 磁 通 存 在 ， 因而 把 导 电 排 电 感及 其不 利 影 响 减 少 到 最 低 限度 。
７ Ｗ ６ ＷＷ．ｕｏ ａ ｐｙｃ ｍ 自动化应用 ａ ｔ—ｐ ｌ ｏ ．
电解用可控硅整流器_理论说明以及概述
电解用可控硅整流器理论说明以及概述1. 引言1.1 概述本文旨在对电解用可控硅整流器的理论进行详细说明，并提供一个综合概述。
可控硅整流器是一种在电解过程中广泛应用的关键设备，它能将交流电源转换成所需的直流电源。
通过对可控硅整流器的特性、工作原理以及应用进行深入研究，我们可以更好地了解其在电解过程中的重要作用。
1.2 文章结构本文分为五个主要部分：引言、可控硅整流器的概念和原理、可控硅整流器在电解过程中的重要参数和设计考虑因素、实际应用案例分析与应用前景展望以及结论。
每个部分都将对相关主题进行详细阐述，并提供全面的信息和观点。
1.3 目的本文的目标是通过深入研究可控硅整流器，在电解过程中发挥其重要作用。
我们将对可控硅整流器的定义、特性和工作原理进行介绍，讨论其在电解中的应用。
同时，我们还将调查了解输出电压和电流稳定性的要求，以及如何通过不同方式控制触发脉冲宽度和频率。
此外，我们还将讨论整流器的保护和故障诊断功能设计。
最后，我们将通过实际应用案例分析和对未来发展趋势的展望来总结可控硅整流器技术在电解中的意义，并提供进一步研究该领域的方向。
2. 可控硅整流器的概念和原理:可控硅整流器是一种电力电子装置，主要用于将交流电转换为直流电。
它由可控硅器件组成，具有可控性和高效能的特点。
在电解过程中，可控硅整流器被广泛应用于不同领域。
2.1 可控硅整流器的定义:可控硅整流器是指使用可控硅作为关断元件的整流电路。
其工作原理基于可控硅开关能够通过触发信号使得其通态或断态可以自由切换。
2.2 可控硅的特性和工作原理:可控硅是一种双向导电三极管，它具有两个pn 结（阳极和阴极）以及一个门极。
在正向偏置下，当门极施加一个脉冲触发信号时，可以激活并使得阳极和阴极之间变得导电。
一旦可控硅变成导通状态，其会保持通态直到通过端口之一施加反向偏压。
在交流供电下，通过逐个触发每个周期整流装置所连接负载两端就会实现半波、全波或者多级整流。
电解装置资料
电解装置
电解装置是一种常用于化学实验室、工业生产以及废水处理等领域的设备，其
原理是利用电力将化学物质溶解成离子，以实现物质的分离、纯化或合成。
电解是一种重要的化学反应方式，通过电解装置可以实现电解反应的控制和优化，从而在实际应用中发挥重要作用。
原理
电解装置通常由电解槽、电源、电极等部分组成。
电解槽是电解过程中的反应
容器，通常由耐腐蚀性较强的材料制成，如玻璃、陶瓷、聚氯乙烯等。
在电解槽中加入电解质溶液，通过电源施加电压，使阳极和阴极间发生氧化还原反应，使化学物质发生电解。
电极在此过程中起着传递电流、催化反应的作用。
应用
电解装置在实际应用中有着广泛的应用领域。
在金属提取中，电解法被广泛应
用于提取铝、镁等金属；在废水处理中，电解装置可以将废水中的有害物质电解分解，实现废水的处理和净化；在药物合成中，电解装置可以实现有机物的合成和分离等。
发展趋势
随着科学技术的不断发展，电解装置在工业生产和科研领域的应用也在不断创
新和发展。
例如，利用新型材料制备的电解槽，可以有效降低能耗，提高反应效率；电解过程的智能化控制系统，可以实现对反应过程的实时监控和调节，提高生产效率和产品质量。
综上所述，电解装置作为一种重要的化学反应设备，在现代化工生产、科研和
环境保护等领域都有着重要的应用前景，随着科学技术的不断进步，电解装置的性能和应用范围将不断得到进一步拓展和提升。
电解铝领域中大功率晶闸管整流装置的应用研究
M etallurgical smelting冶金冶炼电解铝领域中大功率晶闸管整流装置的应用研究黄 欢摘要：在电解铝领域中，应用大功率晶闸管整流装置设计整流系统，相比于应用传统二极管整流装置，可以促进节能降耗并降低经济成本，也能够增强安全性能。
本文分析了晶闸管整流装置的原理和特点，并介绍了该类装置在电解铝领域中的实际应用。
关键词：电解铝；稳流效果；整流装置1 研究背景早期的电解铝生产过程中，常使用二极管整流装置和调压式整流变压器。
这些装置没有自动化稳流的功能，只能通过手动操作进行调压和实现恒流。
虽然操作简单，但实际电解效率偏低，限制了电解铝的生产。
后来引进饱和电抗器和有载调压式变压器，但自动稳流主要依赖模拟情况，调节效果不理想。
现今国内电解铝行业开始采用晶闸管整流装置，其能够弥补以往整流装置的缺陷。
本文将介绍晶闸管整流装置的实际设计和应用。
2 晶闸管整流装置的工作原理与操作2.1 晶闸管整流装置的工作原理晶闸管整流装置基于可控硅材料，结合数字化、智能化控制电路的应用，实现交流变直流可控作用的装置。
晶闸管整流器可以为电动机磁场及电枢稳定供电，并通过调节触发延迟角均匀性来实现直流电压的调节。
根据装置的工作原理，其通常包括电枢反向接线和磁场反向接线两种方式。
电枢反向一般使用两组容量较大的晶闸管整流装置，为电动机的电枢供电；而磁场供电则利用一组容量较小的晶闸管整流装置。
磁场反向则利用一组容量较大的晶闸管整流装置对电枢实现供电，而磁场则使用两组容量较小的晶闸管整流装置通过反并联作用供电。
前一种接线方式具有动作速度快的特点，但需要运用多组整流器；后一种接线方式受到磁惯性影响而使得动作速度稍显缓慢，但可以尽量节省大容量的整流器。
晶闸管整流装置在供电拖动过程中具有动作速度快的特点，同时产生的故障较少，使得维护工作量变小。
此外，晶闸管整流装置还具有体积较小、无机械噪音、运行效率高以及重量较轻等特点。
晶闸管整流器的控制还有助于减少无功需求量，进而将危害较大的谐波消除。
非同相逆并联整流装置在电解铜电源上的应用分析
非同相逆并联整流装置在电解铜电源上的应用分析作者：胡伟吴春学来源：《科学与信息化》2019年第17期摘要本文提出了非同相逆并联整流电路在大电流整流电路结构上是一种更安全可靠的选择，重点介绍了整流线路的技术特点。
通过理论分析表明，在整流电路中，采用大功率整流元件及合理的整流线路结构，使设备运行更加安全、稳定、可靠、高效，在电解铜行业具有很好的推广和应用价值。
关键词三相桥整流;同相逆并联;非同相逆并联引言在冶炼行业中，以往的整流电路大都采用同相逆并联整流电路。
随着电解铜电源功率的不断提高，直流电压等级越来越高，采用同相逆并联整流电路，直流侧短路的风险也越发突出。
我国近几年来电力电子技术的高速发展，4英寸以上大功率元件已成熟生产，为非同相逆并联结构在电解铜电源上的广泛应用奠定了良好的基础。
1 同相逆并联整流接线同相逆并联整流系统由两组相同相位、极性相反的三相桥或双反星整流线路组成一个6脉波整流系统，如圖1所示。
1.1 同相逆并联技术的来源同相逆并联整流结构是三相桥式电路的异化结构。
其理论基础源于20世纪80年代初贵州铝厂引进日本富士公司ZHS—20000A/850V整流设备中的整流结构，其应用元件电流为850A，快熔电流为1400A。
当时较好地解决了因整流电流产生的外磁场造成涡流损耗大，使整流效率降低的问题，也提高了桥臂的均流度。
在以后的多年里，人们认为该技术解决了在大电流、强磁场状况下整流设备运行效率低、均流度低等问题，在使用中形成了这种技术理论。
1.2 同相逆并联的结构缺陷（1）同相逆并联桥臂绝缘故障时，直流电压将会提高1.82倍，元件耐压升高2倍。
（2）柜内磁场分布复杂，存在不稳定的电磁场：按+ - + - ……或者+ - - + …… + - - +排列。
正是同相逆并联原理要求抵消外磁力线，却加重+ -或者- +之间的磁场强度，为提供该相反磁力线，需引入相反的电流，而相反电流需相反电势来满足，更使局部电压（势）增加2倍。
