-编制节理玫瑰花图及节理极点图和等密度图--
36. 200∠70
37. 279∠72
38. 285∠70
39. 286∠78
40. 288∠74
41. 290∠60
42. 291∠61
43. 292∠80
44. 293∠70
45. 296∠57
46. 297∠76
47. 298∠64
48. 300∠59
49. 301∠72
50
302∠68
51. 104∠52
（二）绘制节理倾向玫瑰花图的方法
按节理倾向方位角分 组，求出各组节理的平均 倾向和节理数目，用圆周 方位代表节理的平均倾向， 用半径长度代表节理条数， 作法与节理走向玫瑰花图 相同，只不过用的是整个 圆而已。
（三）绘制节理倾角玫瑰花图的方法
按上述节理倾向方位角分组，求出每组的平均倾角，然后 用节理的平均倾向和平均倾角作图，圆半径长度代表倾角,由圆 心至圆周从0°-90°,找点和连线方法与倾向玫瑰花图相同。
10°为一间隔，如分成0°－9°、10°－19°……。习惯上把 0°归入0°－9°内，10°归入10°－19°组内，以此类推。
然后统计每组的节理数目，计算出每组节理平均走向，如 0°-9°组内，有走向为6°、5°、4°三条节理，则其平均走 向为5°。把统计整理好的数值填入表中（如表）。
表2是将表1的天平山8号观测点的节理测量资料按方位间 隔加以整理的结果，对其中尚未统计整理的组，应依表1的数 据补充整理填入表2，然后根据整理后的表2节理资料作节理走 向玫瑰花图及倾向玫瑰花图。
分析玫瑰花图，应与区域地质构造结合起来。因此，常 把节理玫瑰花图，按测点位置标绘在地质图上。这样就清楚 反映出不同构造部位的节理与构造（如褶皱和断层）的关系。 综合分析不同构造部位节理玫瑰花图的特征，就能得出局部 应力状况，甚至可以大致确定主应力轴的性质和方向。
实验七、编制和分析节理玫瑰花图
未来展望
探索应用领域
节理玫瑰花图作为一种重要的地质分 析工具，在岩土工程、地质灾害防治 等领域具有广泛的应用前景。未来我 们可以进一步探索节理玫瑰花图在这 些领域的应用，提高相关工程的安全 性和稳定性。
完善编制方法
随着科学技术的不断发展，我们可以 探索更加先进、高效的节理玫瑰花图 编制方法，提高编制效率和准确性。 同时，我们也可以尝试将其他相关技 术引入节理玫瑰花图的编制和分析中 ，例如GIS技术、数值模拟技术等。
编制流程不够规范
在编制节理玫瑰花图的过程中，可能存在一些不规范的操作，例如数据筛选、处理和绘图等环节。为了提高节理玫瑰 花图的准确性和可靠性，我们需要制定更加规范的编制流程，并严格按照流程进行操作。
实验内容不够全面
本次实验主要关注了节理玫瑰花图的编制和分析，但实验内容还可以更加全面，例如增加对不同类型岩 体、不同地质环境下的节理玫瑰花图的分析等。
通过观察节理玫瑰花图上的摩擦系数值， 可以了解节理面的粗糙程度和摩擦力大小 ，进一步分析岩体的稳定性。
03
实验步骤
收集数据
收集岩石或岩层的节理走向、节理倾角和节理厚度 的数据。
确定测量点的位置和数量，以确保数据的代表性和 准确性。
使用测量工具进行实地测量或参考已有的地质资料 。
编制节理玫瑰花图
分析节理玫瑰花图反映的岩石结构特征
节理走向分析
通过观察节理玫瑰花图中各方向的节理走向数量 和变化规律，可以分析岩石的结构特征和形成环 境。
节理倾向分析
通过观察节理倾向在不同方向上的变化规律，可 以推断岩石在形成过程中受到的压力和剪切力的 方向和大小。
节理倾角分析
通过观察节理倾角的大小和分布规律，可以分析 岩石的结构特征和形成环境。
节理玫瑰花图
2、节理倾向和倾角玫瑰花图 节理倾向玫瑰花图与倾角玫瑰花图同作 在一张图上，因此，列表是将倾角资料 一并列出。作图时先作倾向图，后作倾 角图。作图方法与节理走向玫瑰花图相 同，该图为一个整园。
节理倾向和倾角数据整理表
方位 分隔 节理 平均 平均 条数 倾向 倾角 方位 分隔 节 理 条 数
10
平均倾 平均 角 倾向

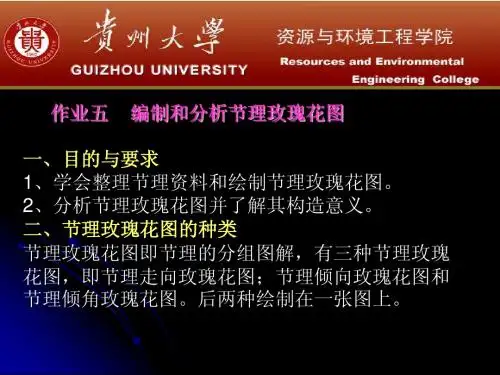

作业五
编制和分析节理玫瑰花图
一、目的与要求 1、学会整理节理资料和绘制节理玫瑰花图。 2、分析节理玫瑰花图并了解其构造意义。 二、节理玫瑰花图的种类 节理玫瑰花图即节理的分组图解，有三种节理玫瑰 花图，即节理走向玫瑰花图；节理倾向玫瑰花图和 节理倾角玫瑰花图。后两种绘制在一张图上。
三、作图方法 1、节理走向玫瑰花图 （1）、资料整理 ①、将野外测得的节理走向，换算成北东、和北西 方向（即加减180）。 ②、按走向方位角分组，常用5°和10°如0°~9°， 10°~19°等等。 ③、统计每组节理的条数。 ④、计算每组节理的平均走向。 上述四步整理成下表
节理走向资料整理表
方位 分隔 0°~90° ~90° 节理 条数 10 平均 走向 5° 方位 分隔 270°~279° 270°~279° 节理 条数 5 平均 走向 274° 274°
∫
80°~89° 80°~89°
∫
3
∫
85° 85°
∫
350°~359° 350°~359°
∫
10
∫
355° 355°
（2）、确定比例尺和坐标 ①、比例尺的选定：节理走向玫瑰花图是以各 组节理条数为半径的半圆图件，因此，比例尺 的大小应取比条数最多的节理组的条数稍大的 线段长度为半圆半径。 ②、坐标的选定：比例尺选定后，按上述比例 选定半径画一个半圆，并标明分隔角度和确定 E—W、S—N方位。
节理玫瑰花图的制作
３）画节理玫瑰走向图 （１）建立坐标系：视图纸大小设定一 半圆的半径； （２）确定比例尺：以统计组中的最大 值不大于半径选定比例尺；
（３）确定坐标点：
每组的平均走Leabharlann 作为角度坐标，该组节理条数作为长度坐标，
330 0
00 300
确定该点的位置；
300 0 600
270 0
900
比例尺：
0
0
4
8(条)
00
330 0 300
(3)为本区域岩体的工程 分级提供必要的参数； (4) 为本地区拟建的岩体 工程所涉及的岩体稳定 性评价提供必要的参数。
270 0
300 0
600
900
0
比例尺：
0
4
8(条)
二、节理走向玫瑰花图的制作
1 ．节理统计结果的表示方法： 1）斯密特等密图
2）玫瑰花图
3）直方图
2 ．节理走向玫瑰花图的制作步骤：
1张节理产状不稳定沿走向和倾向延伸不远裂隙多张开且宽度变化大2剪节理产状稳定节理面平直光滑多闭合延伸较深较远22节理裂隙发育程度统计的意义节理裂隙发育程度统计的意义1节理玫瑰花图的要素3060270300比例尺
节理走向玫瑰花图的制作
00 330 0 300
300 0
600
270 0
0
比例尺： 0 4
多闭合、延伸较深较远
2、节理裂隙发育程度统计的意义 1)节理玫瑰花图的要素
0
0
(1)坐标系
（方向坐标、 长度坐标）
30
0
330
0
(2)坐标点 （3）比例尺
300
0
60
0
270
实习八-编绘和分析节理玫瑰花图
教师点评与总结
要点一
点评成果
教师对每位同学的节理玫瑰花图和数据分析报告进行点评 ，指出优点和不足，提出改进意见和建议，帮助同学们进 一步提高实习成果质量。
要点二
总结经验
教师总结本次实习的经验教训和取得的成果，强调实习的 重要性和意义，鼓励同学们继续努力学习和实践，为未来 的职业发展打下坚实的基础。
实习八编绘和分析节 理玫瑰花图
目录
• 引言 • 节理玫瑰花图基本概念 • 数据采集与处理 • 编绘节理玫瑰花图步骤 • 节理玫瑰花图分析方法 • 实习成果展示与讨论 • 实习心得与体会
01
引言
目的和背景
01
地质工程实践
节理玫瑰花图是地质工程中常用的分析工具，用于表示岩石节理的分布
和特征。通过实习，学生将掌握编绘和分析节理玫瑰花图的方法和技能，
地质意义与应用领域
地质意义
节理玫瑰花图能够直观地反映节理的方向性分布特征，揭示地壳应力的方向和性 质，为地质构造分析和区域稳定性评价提供依据。
应用领域
节理玫瑰花图在地质工程、岩土工程、水文地质等领域具有广泛的应用。例如， 在岩体质量分级、边坡稳定性评价、地下工程围岩稳定性分析等方面，都需要考 虑节理的方向性分布特征。
增强团队协作和沟通能力
实习期间，我与团队成员紧密合作，共同探讨问题并寻找解决方案，提高了我的团队协作 和沟通能力。
对专业知识的认识加深
深入理解节理玫瑰花图的地质意 义
通过实习，我更加深入地理解了节理玫瑰花图在地质学 中的重要意义，它能够直观地反映岩石中节理的分布规 律和发育程度，为地质工程提供重要的参考依据。
掌握相关地质学理论知识
为了更好地完成实习任务，我积极学习相关地质学理论 知识，包括岩石学、构造地质学等，加深了对专业知识 的理解。
利用Excel软件绘制节理走向玫瑰花图
利用Excel软件绘制节理走向玫瑰花图勘察资料的整理中，经常需要制作节理走向玫瑰花图用于构造分析，每次制图前的数据统计耗时长，还容易出错，制图过程多是机械重复。
其实可以利用Ｅｘｃｅｌ软件绘制节理走向玫瑰花图。
１用Ｅｘｃｅｌ统计节理首先在Ｅｘｃｅｌ里将节理的编号、走向、倾向、倾角及平行条数输到Ａ～Ｅ列（如图１），走向取方位角坐标系一、四象限值（即０°￣９０°或２７０°￣３６０°范围内）。
又因节理走向、倾向常有范围值，如图中Ｌ１０等，为了便于统计，需增加Ｇ～Ｉ三个辅助列。
Ｇ列输入公式“＝ＩＦ（ＩＳＥＲＲＯＲ（ＦＩＮＤ（＂－＂，Ｂｉ）），Ｂｉ，（ＶＡＬＵＥ（ＭＩＤ（Ｂｉ，ＦＩＮＤ（＂－＂，Ｂｉ）＋１，３））＋ＶＡＬＵＥ（ＬＥＦＴ（Ｂｉ，ＦＩＮＤ（＂－＂，Ｂｉ）－１）））／２）”（“ｉ”为行数，输入第１行公式后，鼠标指针放在单元格右下角，待指针变成黑色“＋”时，点鼠标左键不松下拉，该列其它单元格公式自动完成，下同），其结果是：在同一行上，如果Ｂ列中走向是范围值，那么Ｇ列中显示其平均值，否则Ｇ列数值等于Ｂ列数值。
Ｈ列输入公式“＝ＩＦ（Ｅｉ＝０，Ｇｉ，Ｇｉ＊（Ｅｉ＋１））”，其结果是：在同一行上，如果Ｅ列数值为０（无平行节理），那么Ｈ列数值等于Ｇ列数值，否则Ｈ列数值等于Ｅ列数值加１再乘以Ｇ列数值，在该列内所有走向将考虑平行条数，以和值的形式出现。
Ｉ列中输入公式“＝ＩＦ（ＩＳＥＲＲＯＲ（ＦＩＮＤ（＂－＂，Ｄｉ）），Ｄｉ，（ＶＡＬＵＥ（ＬＥＦＴ（Ｄｉ，ＦＩＮＤ（＂－＂，Ｄｉ）－１））＋ＶＡＬＵＥ（ＭＩＤ（Ｄｉ，ＦＩＮＤ（＂－＂，Ｄｉ）＋１，３）））／２）”，其结果是：在同一行上，如果Ｄ列中倾角是范围值，那么Ｉ列显示其平均值，否则Ｉ列数值等于Ｄ列数值。
其次将０°￣９０°和２７０°￣３６０°等差分组，如图１在Ｊ列按公差１０°分组。
实习5绘制和分析节理玫瑰花图
倾向 倾角
主要内容
一、绘制节理走向玫瑰花图 二、绘制节理倾向玫瑰花图 三、绘制节理倾角玫瑰花图 四、节理玫瑰花图分析 五、作业
三、绘制节理倾角玫瑰花图
节理倾角玫瑰花图用于反映节理倾角的分布特点。
按节理倾向方位角分组（通常按10间隔分组），
求出各组节理的节理数目和平均倾向，用圆周方
位代表各组节理的平均倾向，用半径长度代表节
四、节理玫瑰花图分析
1. 对节理玫瑰花图的分析应该与区域地质构造分 析相结合，对不同期的节理进行正确地分期与配 套。 2. 通常把节理玫瑰花图按测点位置标绘在地质图 的相应位置，这样就能清楚地反映不同构造部位 的节理与地质构造之间的空间分布特点。综合分 析不同构造部位节理玫瑰花图的特征，可能确定 局部应力场状态。 3. 节理走向玫瑰花图多用于节理产状比较陡的情 况，而节理倾向和倾角玫瑰花图则多用于节理产 状变化比较大的情况。
主要内容
一、绘制节理走向玫瑰花图 二、绘制节理倾向玫瑰花图 三、绘制节理倾角玫瑰花图 四、节理玫瑰花图分析 五、作业
五、作业
教材333页表3是在黄石板地区下志留统梅 子垭组（S1m）板岩中测得的节理产状， 请根据表中的节理产状资料绘制节理走向 玫瑰花图、倾向玫瑰花图和倾角玫瑰花图 （间隔为10）。
实习5 绘制和分析 节理玫瑰花图
目的要求
1. 整理节理资料并绘制节理玫瑰花图； 2. 分析节理玫瑰花图反映的构造意义。
主要内容
一、绘制节理走向玫瑰花图 二、绘制节理倾向玫瑰花图 三、绘制节理倾角玫瑰花图 四、节理玫瑰花图分析 五、作业
节理是在表构造层次和浅构造层次岩石中广泛发 育的地质构造之一，节理常常被用于古应力场的 恢复和重建。
理数目。根据各组节理 数目按比例在相应倾向
构造地质实训8编制和分析节理玫瑰花图
（4）写上图名和比例尺
实训8 编制和分析节理玫瑰花图
2.1.2 绘制节理倾向玫瑰花图的方法
按节理倾向方位角分 组，求出各组节理的平均 倾向和节理数目，用圆周 方位代表节理的平均倾向, 用半径长度代表节理条数， 作法与节理走向玫瑰花图 相同,只不过用的是，每个节理观测点编绘一幅。 它能比较清晰地反映出主要节理组的产状，有助 于分析区域地质构造。
实训8 编制和分析节理玫瑰花图
2.1 绘制节理玫瑰花图 节理玫瑰花图可按节理的走向、倾向和倾角
分别绘制。 节理走向玫瑰花图主要应用于节理倾角比较
陡的地区，反映节理的走向方位。 节理倾向玫瑰花图和节理倾角玫瑰花图一般
分析玫瑰花图，应与区域地质构造结合起 来。综合分析不同构造部位节理玫瑰花图的特 征，就能得出局部应力状况，甚至可以大致确 定主应力轴的性质和方向。
实训8 编制和分析节理玫瑰花图
2.2 节理等密图的编制 （1）编制节理极点图； （2）编制节理等密图。
节理极点图
节理等密图的编制步骤： （1）在透明纸极点图上作方格网，平行E-W、S-N线， 间距等于大圆半径的1/10。 （2）用密度计统计节理数
然后统计每组的节理数目，计算出每组节理平均走 向，如0°-9°组内，有走向为6°，5°，4°三条节理， 则其平均走向为5°。
实训8 编制和分析节理玫瑰花图
（2）确定作图比例尺及坐标 根据作图的大小和各组节理数目，选取一定长度的
线段代表1条节理，以等于或稍大于按比例尺表示数目 最多的一组节理的线段的长度为半径，作半圆，过圆心 作南北线及东西线，在圆周上标明方位角。
节理等密图的 优点：
节理产状 要素都能得到 反映，尤其反 映出节理的优 势方位。
图实8-5 江西杨桥矿区某节理观测点的节理等密度图
-编制节理玫瑰花图及节理极点图和等密度图--
（四）节理 Nhomakorabea瑰花图的分析
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要
节理的方向，有助于分析区域构造。最常用的是节理走向玫 瑰花图。 分析玫瑰花图，应与区域地质构造结合起来。因此，常 把节理玫瑰花图，按测点位置标绘在地质图上。这样就清楚 反映出不同构造部位的节理与构造（如褶皱和断层）的关系。 综合分析不同构造部位节理玫瑰花图的特征，就能得出局部 应力状况，甚至可以大致确定主应力轴的性质和方向。 走向节理玫瑰花图多应用节理产状比较陡峻的情况，而 倾向和倾角玫瑰花图多用于节理产状变化较大的情况。
3、找点连线
从0°－9°一组开始，按各组平均走向方位角在半圆周上作 一记号，再从圆心向圆周该点的半径方向，按该组节理数目和所 定比例尺定出一点，此点即代表该组节理平均走向和节理数目。 各组的点子确定后，顺次将相邻组的点连线。如其中某组节理为 零，则连线回到圆心，然后再从圆心引出与下一组相连。
4、写上图名和比例尺
某观测点节理测量记录表
196∠69 196∠74 201∠60 202∠66 206∠85 208∠62 212∠72 216∠64 218∠60 220∠70 200∠70 279∠72 285∠70 286∠78 288∠74 290∠60 291∠61 292∠80 293∠70 296∠57 297∠76 298∠64 300∠59 301∠72 302∠68 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75 104∠52 105∠56 106∠69 107∠61 108∠76 110∠68 111∠67 112∠63 113∠81 114∠74 115∠58 116∠68 117∠64 118∠79 119∠54 120∠74 121∠60 122∠73 123∠78 125∠62 126∠74 128∠68 190∠62 144∠66 103∠64 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100 340∠60 352∠71 302∠82 304∠76 305∠60 307∠68 308∠78 310∠62 310∠72 306∠62 310∠79 321∠78 324∠60 201∠76 203∠73 204∠76 207∠79 205∠69 208∠66 191∠61 199∠78 198∠69 196∠81 192∠85 195∠78
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要
节理的方向，有助于分析区域构造。最常用的是节理走向玫 瑰花图。 分析玫瑰花图，应与区域地质构造结合起来。因此，常 把节理玫瑰花图，按测点位置标绘在地质图上。这样就清楚 反映出不同构造部位的节理与构造（如褶皱和断层）的关系。 综合分析不同构造部位节理玫瑰花图的特征，就能得出局部 应力状况，甚至可以大致确定主应力轴的性质和方向。 走向节理玫瑰花图多应用节理产状比较陡峻的情况，而 倾向和倾角玫瑰花图多用于节理产状变化较大的情况。
3、找点连线
从0°－9°一组开始，按各组平均走向方位角在半圆周上作 一记号，再从圆心向圆周该点的半径方向，按该组节理数目和所 定比例尺定出一点，此点即代表该组节理平均走向和节理数目。 各组的点子确定后，顺次将相邻组的点连线。如其中某组节理为 零，则连线回到圆心，然后再从圆心引出与下一组相连。
4、写上图名和比例尺
某观测点节理测量记录表
196∠69 196∠74 201∠60 202∠66 206∠85 208∠62 212∠72 216∠64 218∠60 220∠70 200∠70 279∠72 285∠70 286∠78 288∠74 290∠60 291∠61 292∠80 293∠70 296∠57 297∠76 298∠64 300∠59 301∠72 302∠68 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75 104∠52 105∠56 106∠69 107∠61 108∠76 110∠68 111∠67 112∠63 113∠81 114∠74 115∠58 116∠68 117∠64 118∠79 119∠54 120∠74 121∠60 122∠73 123∠78 125∠62 126∠74 128∠68 190∠62 144∠66 103∠64 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100 340∠60 352∠71 302∠82 304∠76 305∠60 307∠68 308∠78 310∠62 310∠72 306∠62 310∠79 321∠78 324∠60 201∠76 203∠73 204∠76 207∠79 205∠69 208∠66 191∠61 199∠78 198∠69 196∠81 192∠85 195∠78
实习七(节理玫瑰花图)
P12
编制和分析节理玫瑰花图 P13
(二)节理等密图的编制:
节理等密图是在极点图的基础上编制的，其编制步骤如下： 1．在透明纸极点图下垫一张方格纸，方格平行EW、SN线，
间距等于大圆半径的1/10（图7-29）。 2．用密度计统计节理数 (1)工具：中心密度计是中间有一小圆的四方形胶板，小圆
半径是大圆半径的1/10；边缘密度计是两端有两个小圆的长条 胶板，小圆半径也是大圆半径的1/10，两个小圆圆心连线长度 等于大圆直径，中间有一条纵向窄缝便于转动和来回移动(图 7-29)。
编制和分析节理玫瑰花图 P9
天平山8好观测点节理走向玫瑰花图 天平山8好观测点节理倾角玫瑰花图
编制和分析节理玫瑰花图 P10
注：为03级作业一例， 统计分区为5度
编制和分析节理玫瑰花图 P11
四、节理极点图的编制
节理极点图通常是在极等面积投影网上编制的，网的圆周方位表 示倾向，由00-3600，半径方向表示倾角，由圆心到圆周为00-900．作 图时，把透明纸蒙在网上，标明北方，当确定某一节理倾向后，再转 动透明纸至东西向(或南北向)直径上，依其倾角定点，该点称极点， 代表这条节理的产状。为避免投点时转动透明纸，可用与施密特网投 影原理相同的极等面积投影网(赖特网)(图7-28)．网中放射线表示倾向 (00-3600)。同心圆表示倾角(由圆心到圆周为00-900)。作图时用透明纸 蒙在该网上，投影出相应的极点。如一节理产状为200700，则以北为 00，顺时针数200(即倾向)，再由圆心到圆周数700(即倾角)定点为节理 法线的投影点，该点就代表这条节理的产状(图7-28a点)。若产状相同 的节理有数条，则在点旁注明条数(图7-28b点)．把观测点上的节理都 分别投成极点，即得节理极点图。
节理统计分析方法 (玫瑰花图分析法)
21~30 25
31~40 32
41~50 46
51~60 55
61~70 61
71~80 /
81~90 /
91~100 /
……… …
201~210 203
211~220 212
221~230 225
平均 倾角
/ 10 18 47 63 42 15 / / / … 19 36 66
节理 条数
/ 11 13 10 10 12 7 / / / … 9 3 8
➢ 节理统计分析 对节理十分发育的岩层，根据野外对节理产状的
测量，编制各种节理统计分析图表，以确定节理的密 集程度及主导方向。 1） 节理玫瑰花图（走向玫瑰花图 、倾向玫瑰花图 ）
编制方法： （以走向密度玫瑰花图为例） ▪ 将原始产状数据整理成表
▪ 画半圆，标出方向刻度
▪ 以一定线段长度代表节理条数，按划分的小区间取平均走 向自圆心按比例作相应长度的线段。
节理 条数
9 / / / / 4 5 13 16 12 9 / /
作业：
某工程边坡4号点，实测 节理倾向、倾角、密度的 统计资料如表。
绘制节理倾向-密度及 倾向-倾角玫瑰花图。
现设计的路堑坡面产状为
3150 600
试分析上述节理对边坡稳 定的影响。
▪ 连接各线段端点（如某小区间节理条数为零，线段端点在 圆心）
玫瑰花图分析
花瓣越宽表明节理走向变化范围越大， 花瓣越长表示该方向上的节理数量多
倾向密度玫瑰花图 （以一定线段长度代表节理条数）
倾向
倾向
节理条数
倾角
倾向倾角玫瑰花图 （以圆半径长代表90度倾角）
方位 区间
平均 倾向
0~10
实3：节理图的编制和分析
根据天平山8号观测点的节理测量资料表4按方位间隔加以整理完善表3对其中尚未统计整理的应补充整理填入表3中然后根据整理后的节理资料作节理走向玫瑰花图
课内实习三：
节理图的编制Biblioteka 分析目的要求： 整理节理资料和绘制节理玫瑰花图 分析节理玫瑰花图反映的构造意义
（一）绘制节理走向玫瑰花图的方法
1、资料的整理
（一）绘制节理走向玫瑰花图的方法
1、资料的整理
2、确定作图比例尺
3、找点连线
4、写上图名和比例尺
（一）绘制节理走向玫瑰花图的方法
1、资料的整理
2、确定作图比例尺
3、找点连线
4、写上图名和比例尺
（二）绘制节理倾向玫瑰花图的方法
作法与节理走向玫瑰花图相同，只不 过用的是整圆。
（三）绘制节理倾角玫瑰花图的方法
天平山8号观测点的节理统计资料
方位间隔 节理数目 平均走向 方位间隔 节理数目 平均走向 0°—9° 12 5° 270°—279° 10°—19° 5 14.8° 280°—289° 3 282.7° 20°—29° 290°—299° 6 294° 30°—39° 13 34.7° 300°—309° 40°—49° 21 45.9° 310°—319° 50°—59° 320°—329° 10 325.6° 60°—69° 330°—339° 70°—79° 340°—349° 80°—89° 350°—359°
走向 34° 35° 36° 34° 34° 35° 35° 35° 36° 36° 44° 44° 45° 45° 46° 46° 46° 46° 46° 46° 46° 46° 47° 47° 47° 48°
倾角及倾向 ∠72°SE ∠75°SE ∠72°SE ∠75°NW ∠72°NW ∠72°NW ∠74°NW ∠72°NW ∠74°NW ∠74°SE ∠75°SE ∠84°SE ∠80°SE ∠85°SE ∠85°SE ∠83°SE ∠83°SE ∠86°SE ∠81°SE ∠82°SE ∠78°SE ∠82°SE ∠84°SE ∠80°SE ∠85°SE ∠76°SE
课内实习三：
节理图的编制Biblioteka 分析目的要求： 整理节理资料和绘制节理玫瑰花图 分析节理玫瑰花图反映的构造意义
（一）绘制节理走向玫瑰花图的方法
1、资料的整理
（一）绘制节理走向玫瑰花图的方法
1、资料的整理
2、确定作图比例尺
3、找点连线
4、写上图名和比例尺
（一）绘制节理走向玫瑰花图的方法
1、资料的整理
2、确定作图比例尺
3、找点连线
4、写上图名和比例尺
（二）绘制节理倾向玫瑰花图的方法
作法与节理走向玫瑰花图相同，只不 过用的是整圆。
（三）绘制节理倾角玫瑰花图的方法
天平山8号观测点的节理统计资料
方位间隔 节理数目 平均走向 方位间隔 节理数目 平均走向 0°—9° 12 5° 270°—279° 10°—19° 5 14.8° 280°—289° 3 282.7° 20°—29° 290°—299° 6 294° 30°—39° 13 34.7° 300°—309° 40°—49° 21 45.9° 310°—319° 50°—59° 320°—329° 10 325.6° 60°—69° 330°—339° 70°—79° 340°—349° 80°—89° 350°—359°
走向 34° 35° 36° 34° 34° 35° 35° 35° 36° 36° 44° 44° 45° 45° 46° 46° 46° 46° 46° 46° 46° 46° 47° 47° 47° 48°
倾角及倾向 ∠72°SE ∠75°SE ∠72°SE ∠75°NW ∠72°NW ∠72°NW ∠74°NW ∠72°NW ∠74°NW ∠74°SE ∠75°SE ∠84°SE ∠80°SE ∠85°SE ∠85°SE ∠83°SE ∠83°SE ∠86°SE ∠81°SE ∠82°SE ∠78°SE ∠82°SE ∠84°SE ∠80°SE ∠85°SE ∠76°SE
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
节理玫瑰花图的编制
1 绘制节理走向玫瑰花图的方法
1.1 资料的整理
将节理走向，换算成北东和北西方向，然后方位角的一定间隔分组。
分组间隔大小依作图要求及地质情况而定，一般采用5°或10°为一间隔，如分成0°－9°、10°－19°……。
习惯上把0°归入0°－9°内，10°归入10°－19°组内，以此类推。
然后统计每组的节理数目，计算出每组节理平均走向，如0°-9°组内，有走向为6°、5°、4°三条节理，则其平均走向为5°。
把统计整理好的数值填入表中（如表2）。
1.2 确定作图比例尺
根据作图的大小和各组节理数目，选取一定长度的线段代表1条节理，以等于或稍大于按比例尺表示数目最多的一组节理的线段的长度为半径，作半圆，过圆心作南北线及东西线，在圆周上标明方位角（图23）
1.3 找点连线
从0°~9°一组开始，按各组平均走向方位角在半圆周上作一记号，再从圆心向圆周该点的半径方向，按该组节理数目和所定比例尺定出一点，此点即代表该组节理平均走向和节理数目。
各组的点子确定后，顺次将相邻组的点连线。
如其中某组节理为零，则连线回到圆心，然后再从圆心引出与下一组相连。
1.4 写上图名和比例尺
2 绘制节理倾向玫瑰花图的方法
按节理倾向方位角分组，求出各组节理的平均倾向和节理数目，用圆周方位代表节理的平均倾向，用半径长度代表节理条数，作法与节理走向玫瑰花图相同，只不过用的是整个圆而已。
3 绘制节理倾角玫瑰花图的方法
按上述节理倾向方位角分组，求出每组的平均倾角，然后用节理的平均倾向和平均倾角作图，圆半径长度代表倾角,由圆心至圆周从0°-90°,找点和连线方法与倾向玫瑰花图相同。
倾向、倾角玫瑰花图一般重叠画在一张图上。
作图时，在平均倾向线上，可沿半径按比例找出代表节理数和平均倾角的点，将各点连成折线即得。
图上用不同颜色或线条加以区别（图24）。
4 节理玫瑰花图的分析
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要节理的方向，有助于分析区域构造。
最常用的是节理走向玫瑰花图。
分析玫瑰花图，应与区域地质构造结合起来。
因此，常把节理玫瑰花图，按测点位置标绘在地质图上（图25）。
这样就清楚反映出不同构造部位的节理与构造（如褶皱和断层）的关系。
综合分析不同构造部位节理玫瑰花图的特征，就能得出局部应力状况，甚至可以大致确定主应力轴的性质和方向。
走向节理玫瑰花图多应用节理产状比较陡峻的情况，而倾向和倾角玫瑰花图多用于节理产状变化较大的情况。
