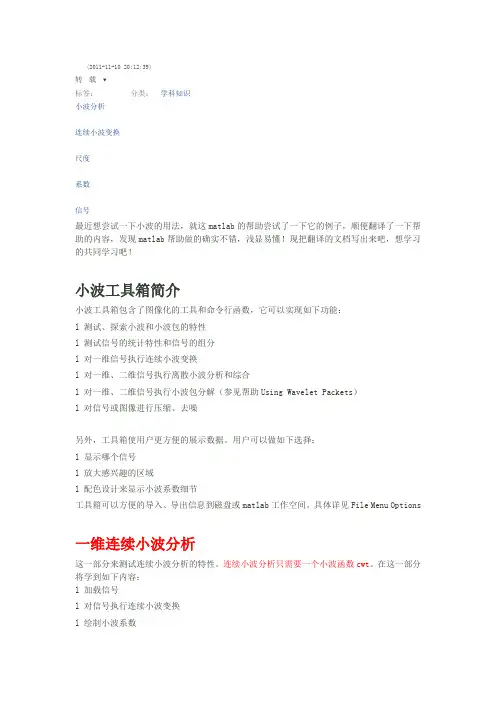

(2011-11-10 20:12:39)转载▼分类：学科知识标签：小波分析连续小波变换尺度系数信号最近想尝试一下小波的用法，就这matlab的帮助尝试了一下它的例子，顺便翻译了一下帮助的内容，发现matlab帮助做的确实不错，浅显易懂！现把翻译的文档写出来吧，想学习的共同学习吧！小波工具箱简介小波工具箱包含了图像化的工具和命令行函数，它可以实现如下功能：l 测试、探索小波和小波包的特性l 测试信号的统计特性和信号的组分l 对一维信号执行连续小波变换l 对一维、二维信号执行离散小波分析和综合l 对一维、二维信号执行小波包分解（参见帮助Using Wavelet Packets）l 对信号或图像进行压缩、去噪另外，工具箱使用户更方便的展示数据。
用户可以做如下选择：l 显示哪个信号l 放大感兴趣的区域l 配色设计来显示小波系数细节工具箱可以方便的导入、导出信息到磁盘或matlab工作空间。
具体详见File Menu Options一维连续小波分析这一部分来测试连续小波分析的特性。
连续小波分析只需要一个小波函数cwt。
在这一部分将学到如下内容：l 加载信号l 对信号执行连续小波变换l 绘制小波系数l 绘制指定尺度的小波系数l 绘制整个尺度小波系数中的最大值l 选择显示方式l 在尺度和伪频率之间切换l 细节放大l 在普通或绝对模式下显示系数l 选择执行小波分析的尺度使用命令行执行连续小波分析这个例子是一个包含噪声的正弦波1. 加载信号load noissin可以使用whos显示信号信息2. 执行连续小波变换c = cwt(noissin,1:48,'db4');函数cwt的参数分别为分析的信号、分析的尺度和使用的小波。
返回值c包含了在各尺度下的小波系数。
对于这里，c是一个48x1000的矩阵，每一行与一个尺度相关。
3. 绘制小波系数cwt函数可以接受第四个参数，来指定函数在执行结束后是否绘制连续小波变换系数的绝对值。
matlab小波工具箱及其应用
Matlab小波工具箱的相关应用09信息02班玺瑞孟魄 20092294前言在传统的傅里叶分析中，信号是完全在频域展开的，不包含任何时域的信息，这对于某些应用来说是恰当的，因为信号的频率信息对其是非常重要的。
但其丢弃的时域信息可能对某些应用非常重要，所以人们对傅里叶分析进行了推广，如短时傅里叶变换，但是短时傅里叶变换只能在一个分辨率上进行，所以对很多应用来说还不够精确，存在很大的缺陷。
而小波分析则克服了短时傅里叶变换在单分辨率上的缺陷，具有多分辨率分析的特点，在时域和频域都有表征信号局部信息的能力，所以小波运用广泛应用于各个时域分析领域，而matlab小波工具箱正是处理小波变换的一个有用工具。
在matlab中,小波工具箱提供了两种实现方式,命令行方式和图形方式[1]。
命令方式比较灵活,可以看到具体的处理过程,适合对于matlab比较熟悉的人。
而图形方式(GUI, Graphical User Interface)操作简便，界面友好，对于matlab初学者或是不熟悉小波分析具体过程的人来说，GUI是最佳选择。
GUI的主要问题是处理模式相对固定，不如命令行凡是灵活，而且可视化的操作模式看不到具体的操作机制。
本实验运主要进行了，一维小波变换，二维小波变换，图像压缩，图像降噪，边缘提取，图像扩展等操作。
通过本次试验，从命令行方式和GUI方式两个方面，运用到了matlab小波工具箱的部分功能，一方面熟悉了matlab小波工具箱，另一方面，通过matlab 对图像的处理方式，加深了对《数字图像处理》中“数字”的理解。
方法一维离散小波变换公式[2]对于还有其中表示近似值或尺度系数，表示细节或小波系数，，，）是离散变量的函数。
一维连续小波变换连续的平方可积函数的连续小波变换与实数值的小波的关系如下其中，和分别成为尺度和变换参数。
给定，可以通过反连续小波变换求得：其中，是的傅里叶变换。
二维小波变换在二维情况下，需要一个二维尺度函数和三个二维小波和。
Matlab中的小波分析工具箱 2
连续小波发换：
格式： coefs=cwt(s,scales,’wname’) coefs=cwt(s,scales,’wname’,’plot’) 说明： s:输入信号 scales: 需要计算的尺度范围 wname:所用的小波基 plot: 用图像斱式显示小波系数
例子：
c = cwt(s,1:32,'meyr') c = cwt(s,[64 32 16:-2:2],'morl') c = cwt(s,[3 18 12.9 7 1.5],'db2')
q j t 2 2 1 j t 2 p
g (t )
g (t )
发换的统一表述：
将五种变换分别用下标 表示： g t0 , f 0 ,a , p ,q (t ) 则： ˆ Fourier 变换：f f , g 0, f ,0,0, 0 (t ) 加窗Fourier 变换：STFT( f ) f , g t , f ,0, 0, 0 (t ) 小波变换：WT ( f )(a, t ) f , g t , 0,a , 0,0 (u ) 高斯线调频小波变换： GCT ( s )(t , f ) s (u ), g t , f ,log(t ),0,q (u ) 1 1 u t 2 s (u ) exp[ ( ) ] exp[ j 2 ( fu qu2 )]du 2 T t
coifwavf biowavf
计算近似对称的紧支集双正交小波滤波器系数
计算Coifmant小波尺度滤波器系数 计算双正交样条小波尺度滤波器参数
wname='bior2.2'; [rf,rd]=biorwavf(wname)
rf =
matlab 小波波形

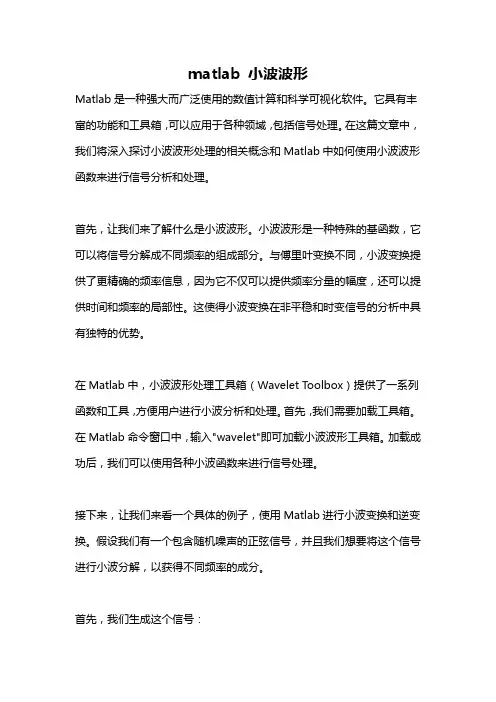

matlab 小波波形Matlab是一种强大而广泛使用的数值计算和科学可视化软件。
它具有丰富的功能和工具箱，可以应用于各种领域，包括信号处理。
在这篇文章中，我们将深入探讨小波波形处理的相关概念和Matlab中如何使用小波波形函数来进行信号分析和处理。
首先，让我们来了解什么是小波波形。
小波波形是一种特殊的基函数，它可以将信号分解成不同频率的组成部分。
与傅里叶变换不同，小波变换提供了更精确的频率信息，因为它不仅可以提供频率分量的幅度，还可以提供时间和频率的局部性。
这使得小波变换在非平稳和时变信号的分析中具有独特的优势。
在Matlab中，小波波形处理工具箱（Wavelet Toolbox）提供了一系列函数和工具，方便用户进行小波分析和处理。
首先，我们需要加载工具箱。
在Matlab命令窗口中，输入"wavelet"即可加载小波波形工具箱。
加载成功后，我们可以使用各种小波函数来进行信号处理。
接下来，让我们来看一个具体的例子，使用Matlab进行小波变换和逆变换。
假设我们有一个包含随机噪声的正弦信号，并且我们想要将这个信号进行小波分解，以获得不同频率的成分。
首先，我们生成这个信号：matlabFs = 1000; 采样率t = 0:1/Fs:1-1/Fs; 时间向量x = sin(2*pi*50*t) + randn(size(t)); 正弦信号加上噪声我们生成了一个频率为50Hz的正弦信号，并在这个信号中加入了随机噪声。
接下来，我们可以使用小波函数对信号进行小波分解。
matlabwname = 'db4'; 小波波形名称level = 5; 小波分解的层数[c,l] = wavedec(x,level,wname); 小波分解在上述代码中，我们选择了'Daubechies 4'小波波形，并将信号分解为5个级别。
这意味着我们将获得5个频率成分的系数。
接下来，我们可以绘制小波系数的图像，以了解信号在不同频率上的能量分布。
