热处理工艺-应用
热处理工艺应用
热处理工艺是一种利用加热和冷却的方式来改变金属材料的微观组织结构，以改善其力学性能、物理性能和化学性能的金属加工工艺。
热处理工艺广泛应用于冶金工业、机械制造业、汽车工业、航空航天、兵器制造等诸多领域，具体应用主要包括以下几个方面：退火：目的：降低材料硬度，改善切削性能；消除加工应力，防止工件变形；细化晶粒，改善组织结构，均匀材料的化学成分。
应用实例：钢铁制品在锻造、焊接或冷成型后进行退火，以消除内应力，恢复材料的塑性和韧性。
正火：目的：细化晶粒，均匀组织，改善切削性能，调整硬度，为后续淬火做好组织准备。
应用实例：对于低碳钢，正火可替代完全退火，提高强度和硬度。
淬火：目的：通过快速冷却硬化材料，提高硬度和耐磨性，获得马氏体或贝氏体等高强度组织。
应用实例：工具钢、轴承钢、弹簧钢等在制造刀具、模具、轴承部件时，进行淬火以获得所需的高硬度和强度。
回火：目的：调整淬火后的硬度，提高韧性，稳定尺寸，消除内应力。
应用实例：淬火后的工件再进行不同温度下的回火处理，以获得所需的综合力学性能。
调质处理：目的：综合提高材料的韧性和强度，改善材料的整体性能。
应用实例：主要用于结构钢的制作，如汽车零部件、机械设备的重要承载件等。
渗碳、渗氮、渗金属：目的：在工件表面形成一层高硬度、耐磨损、耐腐蚀的化合物层，提高表面性能。
应用实例：在齿轮、轴类零件表面进行渗碳处理以提高表面硬度和耐磨性，而在飞机发动机部件上进行渗氮处理以增强疲劳强度和耐高温氧化性能。
时效处理：目的：析出并固化合金元素，提高材料的强度和硬度，稳定尺寸。
应用实例：铝合金、镁合金等轻金属材料在成型后进行自然时效或人工时效处理，以获得较高的机械性能。
总之，热处理工艺在现代工业生产中不可或缺，它可以显著提升金属材料的各种性能，使之更好地适应各种复杂的工程应用需求。
热处理工艺在船舶工程中的应用
热处理工艺在船舶工程中的应用近年来，随着船舶工程的不断发展，热处理工艺在船舶制造和维修中的应用越来越广泛。
热处理工艺通过改变材料的组织结构和性能，提高船舶的强度、硬度和耐腐蚀性，从而改善船舶的整体性能和可靠性。
本文将详细介绍热处理工艺在船舶工程中的应用，并探讨其优势和挑战。
一、船舶锻件的热处理船舶锻件是船舶工程中重要的组成部分，其质量和性能对船舶的安全运行至关重要。
通过热处理工艺，可以改善锻件的组织结构和硬度，提高其耐久性和抗疲劳性能。
常用的船舶锻件热处理工艺包括正火、回火和淬火等。
正火是通过加热锻件至超过临界温度后保温一段时间，然后冷却至室温的方法。
这种热处理可以降低锻件的硬度，提高其可加工性和韧性。
回火是将正火后的锻件再次加热至适当温度，然后冷却至室温。
这种热处理可以消除锻件中的残余应力，提高其抗腐蚀性能和可靠性。
淬火是将正火后的锻件迅速冷却至低温，使其硬度大幅提高，从而提高其耐磨性和抗冲击性能。
二、船舶焊接件的热处理焊接是船舶制造和维修中常用的连接方法，焊接件的质量对船舶的结构强度和密封性有着重要影响。
通过热处理工艺，可以改善焊接件的组织结构和性能，提高焊接接头的可靠性和耐腐蚀性能。
焊接接头常常会出现硬化现象，这会导致焊接接头的脆性增加，从而降低其可靠性。
通过热处理工艺可以解除焊接接头中的硬化，提高其韧性和可靠性。
淬火和回火是常用的焊接件热处理方法。
淬火可以提高焊缝表面的硬度和耐磨性，而回火可以消除焊缝中的残余应力，提高其耐蚀性和韧性。
三、船舶管道的热处理船舶工程中的管道系统起着输送液体、气体和其他物质的重要作用。
通过热处理工艺，可以提高船舶管道的强度、耐腐蚀性和密封性，确保管道系统的安全运行。
船舶管道中常见的材料包括碳钢、不锈钢和铜合金等。
为了提高这些材料的硬度和强度，常常采用淬火热处理工艺。
对于不锈钢和铜合金等耐腐蚀材料，可以通过回火热处理工艺降低其硬度，提高其可塑性和焊接性。
总结：热处理工艺在船舶工程中的应用具有重要意义。
热处理中的表面处理工艺及其应用
热处理中的表面处理工艺及其应用热处理是指通过加热和冷却的过程改变材料的性质和结构，以提高材料的硬度、强度和耐磨性等特性。
在热处理中，表面处理是一个关键的环节，它可以对材料的表面进行改良，增强其耐磨、耐腐蚀等性能。
本文将重点介绍热处理中的表面处理工艺及其应用。
一、淬火和回火淬火和回火是热处理中最常用的表面处理工艺之一。
淬火是指将材料加热到临界温度以上，然后迅速冷却，使材料表面形成马氏体结构，提高材料的硬度和强度。
而回火则是在淬火后将材料加热到较低的温度并保持一段时间，以减轻淬火带来的内应力和脆性，提高材料的韧性和可加工性。
淬火和回火广泛应用于钢材、合金材料等的表面处理和强化。
二、氮化处理氮化处理是一种将材料表面与氮元素发生化学反应，形成氮化物薄膜的表面处理工艺。
氮化处理可以显著提高材料的硬度、耐磨性和耐腐蚀性能。
常见的氮化处理包括气体氮化、离子氮化和盐浴氮化等。
氮化处理在汽车零部件、模具制造以及航空航天等领域有广泛的应用。
三、电镀电镀是一种透过将金属离子置于电解质溶液中，然后利用电解作用，在导电的基材上沉积所需的金属薄膜的表面处理工艺。
电镀可以改善材料表面的电导性、耐磨性和抗腐蚀能力。
常见的电镀方法包括镀铬、镀镍、镀锌等。
电镀广泛应用于汽车制造、电子设备以及装饰品制作等行业。
四、渗碳处理渗碳处理是一种通过将材料浸入具有高碳含量的介质中，使其表面碳原子浸渗进入材料内部形成高碳浓度层的表面处理工艺。
渗碳处理可以显著提高材料的硬度、耐磨性和疲劳寿命。
常见的渗碳处理方法包括气体渗碳、盐浴渗碳和液体渗碳等。
渗碳处理广泛应用于汽车零部件、机械设备以及工具制造等领域。
五、喷涂喷涂是一种利用喷枪将涂料、涂敷剂等喷射到材料表面形成涂层的表面处理工艺。
喷涂可以改善材料的耐磨性、耐高温性和防腐性能。
常见的喷涂方法包括喷漆、喷粉末和喷涂保温涂料等。
喷涂广泛应用于汽车制造、建筑装饰以及航空航天等领域。
六、机械加工机械加工是一种通过对材料表面进行切削、锉磨、打磨等加工方法，以改善材料表面的粗糙度和平整度的表面处理工艺。
热处理工艺在工业中的应用
热处理工艺在工业中的应用随着工业的不断发展，热处理工艺在各种行业中得到了广泛应用。
热处理工艺是通过改变金属的物理结构，从而使其具备更优秀的性能和性质的一种加工工艺。
在许多工业领域，热处理工艺都是至关重要的。
一、热处理工艺在航空制造业中的应用航空制造业是热处理工艺的重要应用领域之一。
在这个行业中，热处理工艺主要用于改善各种航空零部件的力学性能和耐久性，包括发动机叶片、涡轮盘、航空桥架等。
例如，对于某些高温合金，热处理可以提高其耐热性、耐高温性和抗蠕变性，大大延长了它们在高温条件下的使用寿命。
二、热处理工艺在汽车制造业中的应用在汽车制造业中，热处理工艺同样具有重要的作用。
例如，对于摩擦材料，它的使用环境通常是高温、高压，如果没有经过适当的热处理，就会造成摩擦材料表面的磨损和塑性变形，降低其性能。
通过热处理，摩擦材料的结构可以得到优化，提高了其磨损性能和耐久性。
三、热处理工艺在机械制造业中的应用在机械制造业中，热处理工艺同样是必不可少的一环。
例如，对于变形部件，经过热处理可以消除其内部应力，提高零件的韧性和延展性，同时提高其磨损和腐蚀性能。
对于齿轮、轴等机械零部件，通过热处理可以改善材料的硬度和强度，提高其耐磨损性和耐疲劳性，从而延长其使用寿命。
四、热处理工艺在电子制造业中的应用在电子制造业中，热处理工艺同样扮演着重要的角色。
例如，在微电子制造中，热处理可以用来改善铜、铝等金属材料的电学性能。
通过热处理，金属材料的跨晶界电阻可以得到优化，提高了器件的电学性能。
五、热处理工艺在钢铁冶金行业中的应用热处理工艺在钢铁冶金行业中的应用也是十分广泛的。
例如，在钢铁生产中，热处理可以用来对钢材进行调质、回火、正火等加工，提高钢材的强度和韧性。
同时，热处理还可以用来改善钢铁材料的抗腐蚀性能、磁性能等，提高钢铁材料的使用价值。
六、总结通过以上的分析可以看出，热处理工艺在各个行业中都具有非常重要的应用价值。
通过对金属材料的改造与优化，热处理工艺可以提高各种材料的性能和性质，使得这些材料在工业生产和日常使用中发挥更大的作用。
热处理工艺在材料加工中的应用与发展

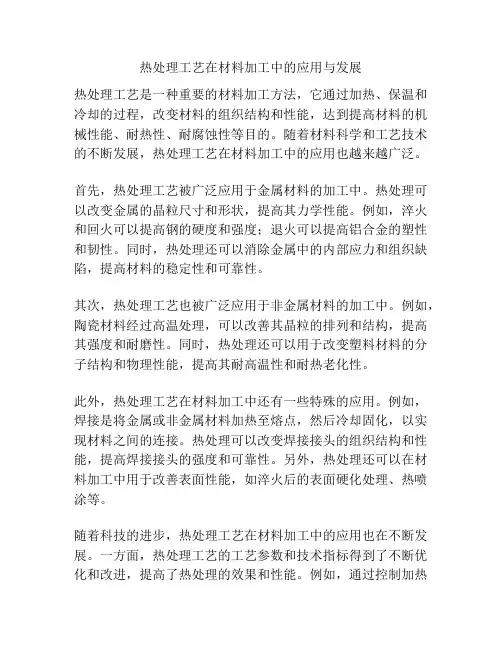

热处理工艺在材料加工中的应用与发展热处理工艺是一种重要的材料加工方法，它通过加热、保温和冷却的过程，改变材料的组织结构和性能，达到提高材料的机械性能、耐热性、耐腐蚀性等目的。
随着材料科学和工艺技术的不断发展，热处理工艺在材料加工中的应用也越来越广泛。
首先，热处理工艺被广泛应用于金属材料的加工中。
热处理可以改变金属的晶粒尺寸和形状，提高其力学性能。
例如，淬火和回火可以提高钢的硬度和强度；退火可以提高铝合金的塑性和韧性。
同时，热处理还可以消除金属中的内部应力和组织缺陷，提高材料的稳定性和可靠性。
其次，热处理工艺也被广泛应用于非金属材料的加工中。
例如，陶瓷材料经过高温处理，可以改善其晶粒的排列和结构，提高其强度和耐磨性。
同时，热处理还可以用于改变塑料材料的分子结构和物理性能，提高其耐高温性和耐热老化性。
此外，热处理工艺在材料加工中还有一些特殊的应用。
例如，焊接是将金属或非金属材料加热至熔点，然后冷却固化，以实现材料之间的连接。
热处理可以改变焊接接头的组织结构和性能，提高焊接接头的强度和可靠性。
另外，热处理还可以在材料加工中用于改善表面性能，如淬火后的表面硬化处理、热喷涂等。
随着科技的进步，热处理工艺在材料加工中的应用也在不断发展。
一方面，热处理工艺的工艺参数和技术指标得到了不断优化和改进，提高了热处理的效果和性能。
例如，通过控制加热温度、保温时间和冷却速度等参数，可以实现对材料的精确控制和定制化加工。
另一方面，热处理工艺已经开始向更加智能化和自动化方向发展。
例如，热处理设备可以实现自动化控制和远程监测，提高了生产效率和产品质量。
总之，热处理工艺在材料加工中有着广泛的应用和发展前景。
通过热处理工艺，可以改善材料的性能，满足不同领域对材料性能的需求，提高产品质量和可靠性。
随着科技的进步和工艺技术的不断改进，相信热处理工艺在材料加工中将发挥越来越重要的作用。
热处理工艺在材料加工中的应用与发展热处理工艺是一种重要的材料加工方法，通过加热、保温和冷却的过程，改变材料的组织结构和性能，达到提高材料的机械性能、耐热性、耐腐蚀性等目的。
热处理工艺的应用
热处理工艺的应用热处理是一种通过改变材料的微观结构来改善其性能的工艺。
它涉及将材料加热到一定温度，保持一段时间，然后冷却至室温。
热处理工艺广泛应用于各个领域，包括金属加工、汽车制造、航空航天、能源等。
一、金属加工领域在金属加工过程中，热处理工艺被广泛应用于改善金属的硬度、强度、韧性和耐腐蚀性能。
其中最常见的热处理工艺包括退火、正火、淬火、回火等。
退火是一种通过加热和缓慢冷却的方法，以消除金属内部的应力和改善其可加工性。
正火是一种通过加热到临界温度后迅速冷却的方法，以增加金属的硬度和强度。
淬火是一种通过迅速冷却金属以形成马氏体结构的方法，以提高金属的硬度和耐磨性。
回火是一种通过加热和缓慢冷却的方法，以减轻淬火后金属的脆性并提高其韧性。
二、汽车制造领域在汽车制造过程中，热处理工艺被广泛应用于发动机和底盘部件的制造。
例如，发动机缸体和曲轴通常需要经过热处理以提高其强度和耐磨性。
底盘部件如车轮和悬挂系统也需要热处理以提高其耐疲劳性能和强度。
三、航空航天领域在航空航天领域，热处理工艺被广泛应用于航空发动机和航空器结构件的制造。
航空发动机的涡轮叶片和燃烧室部件通常需要经过高温热处理以提高其耐高温和高压的能力。
航空器结构件如机身和机翼也需要经过热处理以提高其强度和抗腐蚀性能。
四、能源领域在能源领域，热处理工艺被广泛应用于燃烧器和炉子的制造。
燃烧器内部的燃烧室和喷嘴部件通常需要经过高温热处理以提高其耐高温和腐蚀性能。
炉子内部的加热元件也需要经过热处理以提高其耐热和耐腐蚀性能。
热处理工艺在各个领域都有着广泛的应用。
通过调整材料的热处理参数，可以改善材料的性能，提高其机械性能、耐磨性、耐腐蚀性等。
热处理工艺的应用不仅提高了产品的质量和性能，也推动了相关产业的发展。
未来，随着科学技术的不断进步，热处理工艺将继续发展和创新，为各个领域带来更多的突破和进步。
热处理工艺的原理和应用
热处理工艺的原理和应用热处理工艺的概述•热处理工艺是将金属材料经过加热、保温和冷却等过程，以改变其微观结构和性能的技术方法。
•热处理工艺主要包括退火、正火、淬火、回火等几种常用方法。
热处理工艺的原理1.退火–通过加热材料到一定温度，然后缓慢冷却，使材料达到均匀细小的晶粒结构，以提高材料的塑性和韧性。
–退火工艺可分为全退火、球化退火、回火退火等。
2.正火–通过加热材料到一定温度，然后迅速冷却，使材料形成马氏体组织，以提高材料的硬度和强度。
–正火工艺常用于钢材的处理。
3.淬火–通过加热材料到一定温度，然后迅速冷却，使材料快速形成马氏体组织，以提高材料的硬度和强度。
–淬火工艺常用于钢材的处理。
4.回火–在淬火后，通过加热材料到一定温度并保温一段时间，然后冷却至室温。
–回火工艺可减轻淬火产生的内应力，提高材料的韧性和硬度。
热处理工艺的应用•热处理工艺广泛应用于金属材料的制造领域，包括钢铁、铜、铝、镁等金属。
•在钢材的生产中，热处理工艺可改变钢材的组织结构和性能，增加钢材的硬度、韧性、耐磨性等特性。
•在铝合金的生产中，热处理工艺可改变铝合金的晶粒结构，提高其强度和抗腐蚀性能。
•在汽车、航空航天、造船等行业中，热处理工艺应用于零部件的制造，以提高零部件的硬度、耐磨性和强度，提高产品的质量和安全性能。
•在电子设备的制造中，热处理工艺应用于半导体材料的制备，以提供半导体材料的特殊电学和磁学性能。
热处理工艺的优点•可改善金属材料的物理性能，提高材料的硬度、韧性、强度等。
•可改变材料的晶粒结构和组织，提供特定的材料性能。
•可改善材料的表面质量，提高耐磨性和耐腐蚀性。
•可通过控制热处理工艺参数，实现材料性能的调控和优化。
热处理工艺的注意事项•热处理工艺的参数，包括加热温度、保温时间、冷却速度等，需要根据材料的类型和要求进行合理选择，以避免材料的过热或过冷现象。
•热处理工艺需要严格控制各个环节的温度和时间，以保证工艺的有效性和一致性。
热处理典型应用
热处理典型应用热处理是一种通过加热和冷却来改变材料性能的工艺方法。
它在工业制造中有着广泛的应用，可以提高材料的硬度、强度、耐磨性和耐腐蚀性等特性。
下面将介绍热处理的一些典型应用。
1. 硬化硬化是热处理中最常见的应用之一。
通过加热材料到一定温度，使其达到奥氏体组织，然后迅速冷却，使其转变成马氏体组织，从而提高材料的硬度和强度。
硬化通常用于制造刀具、齿轮、轴承等需要较高硬度和强度的零件。
2. 回火回火是一种通过加热和冷却来改变材料硬度和韧性的热处理方法。
在硬化后，材料通常会变得非常脆弱，此时需要进行回火处理。
回火的过程是将材料加热到一定温度，保温一段时间，然后缓慢冷却。
回火可以减轻材料的内应力，提高其韧性和可加工性。
回火通常用于制造弹簧、刀具等需要一定硬度和韧性的零件。
3. 淬火淬火是一种通过迅速冷却来改变材料组织和性能的热处理方法。
淬火的目的是使材料迅速从奥氏体组织转变为马氏体组织，从而提高材料的硬度和强度。
淬火过程中，材料需要被迅速冷却，通常使用水、油或盐水等介质来实现。
淬火通常用于制造汽车零件、机械零件等需要高硬度和强度的零件。
4. 固溶处理固溶处理是一种通过加热和冷却来改变合金材料的组织和性能的热处理方法。
固溶处理通常用于处理合金材料中的固溶体溶解和析出过程。
在固溶处理过程中，材料会被加热到一定温度，使固溶体中的溶质溶解，然后迅速冷却，使溶质重新析出。
固溶处理可以提高合金材料的强度、硬度和耐腐蚀性。
固溶处理通常用于制造航空航天零件、汽车零件等需要高强度和耐腐蚀性的零件。
5. 淬火回火淬火回火是一种将淬火和回火两种热处理方法结合起来使用的工艺。
在淬火的过程中，材料会变得非常脆弱，此时需要进行回火处理来提高其韧性。
淬火回火可以在保证材料硬度和强度的同时，提高其韧性和可加工性。
淬火回火通常用于制造高强度和高韧性要求的零件，如汽车发动机曲轴、齿轮等。
热处理是一种重要的工艺方法，通过加热和冷却来改变材料性能，以满足不同工程应用的需求。
热处理工艺的应用
1.1 热处理零件的结构工艺性
零件的结构形状对热处理质量影响 较大。零件截面尺寸的变化，直接影响：
淬火后的淬透层深度 淬火应力在工件的分布 对变形产生很大影响 零件几何形状对淬火变 形与开裂的影响更为显 著。
1.1 热处理零件的结构工艺性
在进行热处理零件的结构设计时一 般应注意以下几点：
避免截面厚薄相差悬殊，合理安排 孔洞和键槽； 避免尖角和棱角； 尽量采用封闭、对称结构； 采用组合结构。
1.1 热处理零件的结构工艺性
列举 几种 常见 零件 不正 确的 结构 设计 及其 改进 结构
1.1 热处理零件的结构工艺性
如果改进零件的结构形状后仍难达到热处理 要求时，就应采取其他措施来防止和减少变形开裂 等热处理缺陷。例如：
➢合理安排工艺线路； ➢修改工件热处理技术条件； ➢根据热处理变形规律妥善安排冷 热加工配合，调整变形和公差； 预留一定加工余量； ➢更换材料和改进热处理操作工艺 方法等
1.2 零件的热处理技术条件
热处理技术条件的内容包括：
热处理的方法及热处理后应达到的力学性 能。 对于一般零件只标出硬度值，对重要零件 应标出强度、塑性、韧性指标或金相组织 要求， 对于化学热处理零件还应标注渗透层部位 和渗层的深度。
1.2 零件的热处理技术条件
处理工艺代号标记规定如下：
热处理工艺代号由基础分类工艺代号及附加 分类工艺代号组成。在基础分类中按照工艺类型、 工艺名称和实现工艺的加热方法三个层次进行分类， 均有相应代号对应，见下表。
1.3 热处理工序位置的确定
最终热处理工序位置的确定
最终热处理包括各种淬火+回火及化学热处理。 零件经这类热处理后硬度较高，除可以磨削加工外，一般 不宜进行其他切削加工，故其工序位置一般均安排在半精 加工之后、磨削加工（精加工）之前。在生产过程中，由 于零件选用毛坯和工艺过程不同，热处理工序会有所增减。 因此工序位置的安排必须根据具体情况灵活运用。例如要 求精度高的零件，在切削加工之后，为了消除加工引起的 残余应力，以减小零件变形，在粗加工后可安排去应力退 火。
热处理工艺的原理与应用
热处理工艺的原理与应用1. 热处理工艺的基本概念热处理是一种通过加热和冷却金属材料来改变其结构和性能的工艺。
它可以提高材料的硬度、强度、耐磨性和耐腐蚀性等方面的性能。
热处理工艺主要包括退火、正火、淬火和回火等几种基本方法。
2. 热处理工艺的原理2.1 退火退火是指将金属材料加热到一定温度，然后缓慢冷却至室温的过程。
退火可以消除金属材料内部的应力，改善材料的可加工性和韧性。
退火过程中，晶体内部的原子重新排列，晶界也得到修复，从而提高了材料的力学性能。
2.2 正火正火是指将金属材料加热到一定温度，然后通过自然冷却或通过水、油等介质迅速冷却的过程。
正火能够增加金属材料的硬度和强度，尤其对低碳钢等材料的性能提升效果显著。
2.3 淬火淬火是指将金属材料加热到一定温度，然后通过迅速冷却的方式，使材料的表面处于亚稳态的状态，内部结构产生变硬的效果。
淬火能够显著提高金属材料的硬度和强度，但同时也降低了韧性。
2.4 回火回火是指将淬火过的金属材料再次加热到一定温度，然后缓慢冷却的过程。
回火可以降低淬火后材料的脆性，提高材料的韧性和强度。
3. 热处理工艺的应用领域3.1 汽车工业在汽车工业中，热处理工艺广泛应用于发动机零部件、车身结构件等关键部件的生产过程中。
通过热处理可以提高零部件的强度和耐磨性，延长零部件的使用寿命，提高汽车性能和安全性。
3.2 机械制造业热处理在机械制造业中也有广泛的应用。
例如，热处理可以提高轴承、齿轮、刀具等机械零件的硬度和耐磨性，提高其使用寿命和工作效率。
3.3 航空航天工业在航空航天工业中，热处理工艺被广泛应用于发动机、涡轮等关键部件的制造中。
通过热处理可以提高材料的耐高温性能和力学性能，确保航空航天器的可靠运行。
3.4 电子工业热处理工艺在电子工业中也有一定的应用。
例如，热处理可以改变半导体材料的电学性质，提高电子器件的性能和可靠性。
此外，在电子封装领域，热处理也可以改善焊接接头的可靠性和耐热性。
热处理工艺的主要作用
热处理工艺的主要作用
热处理工艺的主要作用：
①改善机械性能：
- 通过控制材料的微观结构，增强硬度、强度、韧性、耐磨性和耐腐蚀性等。
②消除内应力：
- 减少因铸造、锻造、焊接或机械加工过程中产生的残余应力，避免裂纹和变形。
③提高切削加工性：
- 调整材料硬度，使之更适合切削加工，提高加工效率和刀具寿命。
④细化晶粒结构：
- 正火或某些退火过程能细化晶粒，改善材料的机械性能和物理性能。
⑤控制材料组织：
- 通过加热和冷却的速率和温度控制，改变材料的相组成和组织形态。
⑥提高材料均匀性：
- 退火或扩散退火可以提高材料成分和组织的均匀性，减少偏析。
⑦准备后续工艺：
- 预备热处理为后续的冷加工或最终热处理做好组织上的准备。
⑧强化材料性能：
- 淬火、回火、渗碳、氮化等工艺可以显著提升材料的表面硬度和心部韧性。
⑨延长使用寿命：
- 优化的热处理工艺能够大幅度延长机器零件的使用寿命，提高其可靠性。
⑩降低结构重量：
- 强化材料性能，允许使用更薄或更轻的设计，从而实现结构轻量化。
热处理技术在化学工业中的应用
热处理技术在化学工业中的应用热处理技术是指通过对金属材料进行加热处理，使其在固态状态下发生相变或组织结构发生变化的一种工艺。
在工业生产中，热处理技术被广泛运用于各个领域，其中包括化学工业。
本文将探讨热处理技术在化学工业中的应用，重点介绍其在合成氨、炼油和有机合成等方面的运用。
一、热处理技术在合成氨工业中的应用在合成氨工业中，热处理技术被用于催化剂的制备。
催化剂是合成氨反应中的核心，其性能直接影响反应速率和产氨量。
热处理技术通过高温处理催化剂前体，比如铁和钴基催化剂，可以改善其晶体结构和活性中心的分布，提高催化剂的稳定性和选择性。
此外，热处理技术还能够去除催化剂表面的杂质和活性组分，确保合成氨反应的高效进行。
二、热处理技术在炼油工业中的应用炼油工业是指将原油中的各种成分进行分离、转化和加工，提炼出各种石油产品的过程。
在炼油过程中，热处理技术被广泛应用于催化裂化和重整等关键工艺中。
例如，热处理技术可以通过调节反应温度和时间，控制催化剂的晶体结构和孔隙结构，提高催化剂的选择性和稳定性，从而实现原料分子的裂解和重组，提高炼油产物的质量和产率。
三、热处理技术在有机合成中的应用在有机合成领域，热处理技术被用于合成高附加值化合物和有机材料。
例如，通过高温处理可以实现有机分子的脱水、酯化和缩合反应，从而合成出具有特定功能和结构的化合物。
此外，热处理技术还可以通过调节反应温度和压力，控制反应过程中的分子结构和化学键的断裂和形成，从而合成出具有特殊性能和应用价值的高分子材料。
总结：热处理技术在化学工业中的应用是多种多样的。
无论是在合成氨、炼油还是有机合成领域，热处理技术都扮演着重要的角色。
通过热处理技术可以改善催化剂的活性和稳定性，提高反应的效率和选择性。
同时，热处理技术还能够实现有机分子的裂解、重组和改性，合成出具有特殊功能和性能的化合物和材料。
随着科学技术的不断发展，热处理技术在化学工业中的应用将会更加广泛和深入，为工业生产的进步和发展做出更大的贡献。
常用热处理方法工艺方法及应用
3
淬火
加热到Ac3（亚共析钢）或Ac1（过共析钢）以上30～50℃，保持一定时间，然后在水中或油中急冷却
提高硬度和耐磨性
4
回火
低温回火
淬火后再加热到150～250℃，保温后空冷或油冷
用于量具和刃具
中温回火
淬火后再加热到300～500℃，保温后空冷或油冷
用于弹簧和热锻模
消除内应力，适用于铸件、焊件
再结晶退火
加热到600～700℃，保温后空气中冷却
消除加工硬化，用于冲压和冷拉件的中间பைடு நூலகம்工
均匀化退火
加热到1050～1150℃，保温后缓冷
消除偏析，消除铸铁件的白口组织
2
正火
加热到Ac3（亚共析钢）或Ac1（过共析钢）以上30～50℃（约850～900℃），保温适当时间后，在空气中冷却
常用热处理方法工艺方法及应用
序号
热处理方法
工艺方法
应 用
1
退火
完全退火
加热到Ac3以上20～50℃，保温后随炉慢冷
降低硬度，细化晶粒，消除内应力，提高塑性和韧性，适用于亚共析钢
球化退火
加热到Ac1以上10～30℃，保温后随炉慢冷
用于过共析钢，降低硬度，消除内应力，得到球状珠光体
低温退火
加热到500～600℃，保温后缓冷
7
时效
加热至80～200℃，保温5～20h或更长时间，空冷
稳定组织和尺寸，消除残余应力，消除氢脆倾向
高温回火
淬火后再加热到500～600℃，保温后空冷，亦称调质处理
用于受复杂重载的机器零件
5
渗碳
加热到900～940℃，使渗碳剂中的碳原子渗入钢件表层
热处理工艺在生活中的应用
热处理工艺在生活中的应用
热处理工艺在生活中有很多应用，以下是其中几个常见的。
1. 热敷：热敷是一种常见的物理治疗方法，可以缓解肌肉疼痛、关节炎等疾病。
一般采用热水袋或热毛巾等工具，在受伤或疼痛的部位施加温热物体。
2. 烧烤：烧烤是一种在热源下烤熟食物的方法，主要是用高温加速烹饪，让食物变得更美味和易消化。
烧烤通常使用炭火、天然气、电子烤箱等不同的热源。
3. 热水浴：热水浴可以放松肌肉，减轻疲劳，促进血液循环等作用。
在热水中浸泡可以使身体温暖，缓解压力，并有助于入睡。
4. 煮饭：煮饭是一种把食物加热烹调的方法，可以使食物变得柔软，易消化吸收。
煮饭通常使用水和热源，如煤气灶、电磁炉等。
5. 干燥：干燥是一种除去食物中的水分的方法，以便长期保存。
干燥食品的方法有很多种，包括风干、晒干、烘烤等，其中热处理是关键的一步。
总的来说，热处理工艺在生活中的应用非常广泛，覆盖了食品、医疗、建筑、家居等多个领域。
热处理工艺在医疗设备制造中的关键应用和创新
热处理工艺在医疗设备制造中的关键应用和创新热处理工艺是一种通过热加工方法改善材料性能的工艺。
在医疗设备制造中，热处理工艺起到关键作用，既能提高材料的力学性能和耐腐蚀性能，又能改善其表面质量和耐磨性能，进而保证医疗设备的使用寿命和安全。
本文将介绍热处理工艺在医疗设备制造中的关键应用和创新。
热处理工艺在医疗设备制造中的关键应用主要包括固溶处理、淬火处理和回复处理。
固溶处理是将材料加热到高温，并保持一段时间，使材料内部的溶质进入固溶体中。
这一过程可以消除材料中的析出物、均匀分布溶质，并提高其强度和耐腐蚀性能。
在医疗设备制造中，固溶处理可以对不锈钢进行处理，使其具有更好的耐腐蚀性能，保证医疗设备的长期使用。
淬火处理是将固溶处理后的材料迅速冷却，使其快速固化。
这一过程可以使材料具有良好的硬度和强度，并提高其耐磨性能。
在医疗器械制造中，淬火处理可以对手术刀片、外科钢丝等材料进行处理，使其具有良好的切割性能和耐用性。
回火处理是在淬火处理后，将材料加热到适当的温度并保持一段时间，使其获得较佳的韧性和耐蚀性。
在医疗器械制造中，回火处理可以对钛合金、不锈钢等材料进行处理，使其具有更好的韧性和抗腐蚀性能，提高医疗设备的使用寿命。
除了以上关键应用外，热处理工艺在医疗设备制造中还有一些创新应用。
例如，低温等离子热处理技术可以用于提高材料的表面质量和耐磨性能。
这一技术通过在低温下将氮气等离子注入材料表面，形成硬度较高的氮化物层，从而提高其耐磨性和耐蚀性。
这种技术在人工关节、牙科种植体等医疗设备制造中得到了广泛应用。
另外，高温热处理技术也在医疗设备制造中有创新应用。
例如，高温热处理可以用于改善镍钛合金的记忆效应，提高其在人工心脏瓣膜和支架中的应用性能。
此外，超声波辅助热处理技术可以加速材料的相变过程，提高材料的晶粒细化程度和力学性能。
总之，热处理工艺在医疗设备制造中具有关键应用和创新。
它不仅可以提高材料的力学性能、耐蚀性能和耐磨性能，还可以改善医疗设备的表面质量和使用寿命。
热处理的应用领域及原理
热处理的应用领域及原理
热处理是一种通过控制材料的温度和时间来改变材料的性质和组织结构的工艺过程。
它被广泛应用于金属材料的处理，以使其获得理想的力学性能和微观结构。
热处理的应用领域包括但不限于以下几个方面：
1. 金属加工：在金属材料的制造和加工过程中，热处理可以用来改变材料的硬度、强度、韧性和耐磨性等性能，以满足不同的工程需求。
常见的热处理方法包括退火、淬火、回火、时效等。
2. 汽车工业：热处理在汽车制造中起着重要作用。
例如，通过热处理可以提高汽车发动机零件的强度和耐磨性，延长其使用寿命。
同时，热处理也应用于汽车零件的焊接和热成形过程中，以改善其组织和性能。
3. 航空航天工业：航空航天领域对材料的力学性能和耐腐蚀性要求极高，热处理技术在此领域中具有重要意义。
热处理可以提高航空航天器材料的强度、刚性和耐腐蚀性，同时减少材料的应力和变形。
4. 制造业：在制造业中，热处理被广泛应用于各类金属制品，如工具、模具、轴承、弹簧等。
通过热处理，可以获得具有理想性能和寿命的金属制品，提高生产效率和产品质量。
热处理的原理主要包括两个方面：
1. 相变：物质在加热或冷却过程中，会发生相变现象，即从一个晶体结构向另一个晶体结构的转变。
通过控制相变过程中的温度、时间和冷却速率，可以改变材料的晶体结构和性能。
2. 晶粒长大和析出：在材料的固态化过程中，晶粒会逐渐长大，形成具有更有序结构的区域。
同时，一些溶解在材料中的固溶体元素会析出出来，形成沉淀物。
这些晶粒和沉淀物会对材料的性能产生影响，可以通过热处理来控制其形成和分布。
热处理工艺的目的及应用
热处理工艺的目的及应用
热处理工艺是利用物料的高温加热和冷却过程使其体现出特定的力学性能和物理性能的工艺。
它通过设计合理的热处理过程，改变物料的微观结构，调整性能，并提高其材料性能和使用寿命。
其目的是使物料赋予特定的性能，提高其耐热、硬度、塑性、强度、韧性、耐腐蚀等方面的特征。
热处理工艺主要应用于金属材料、塑料、橡胶、陶瓷等材料的生产制作，并广泛应用于机械制造、建筑、电子、航空航天、汽车、石油化工等众多领域。
在机械制造行业中，热处理工艺主要应用于增强金属材料的硬度和耐磨性、提高金属的机械性能、改变金属的织构、调整薄壁件的性能等方面。
例如，对于钢材的热处理工艺，可以使其获得更高的硬度和强度，使其适合用于机械零件制造。
在建筑工程领域中，热处理技术主要用于改变金属材料的强度和韧性、防止腐蚀和锈蚀、延长结构的使用寿命。
例如，对于钢结构件的热处理，可以通过控制其加热和冷却的速度，增加其强度和韧性。
在电子领域中，热处理技术被广泛应用于电子元器件的生产制作和维护，如发动机控制系统、燃油喷射系统、车载电子设备等。
例如，在电子元器件加工过程中，对于走线板等板式部件的热处理，可以调整其表面质量，并加强与焊接位置的焊点，使其电性能更加稳定。
在航空和航天领域中，热处理技术被广泛应用于提高材料的特性，如强度、韧性、热膨胀系数等。
例如，在导弹尾翼和发动机叶片等金属零件中，使用复杂的热处理工艺可以使其耐高温氧化、耐氢脆和内应力，以适应极端的工作环境。
总之，热处理技术的广泛应用使得各个领域生产制造所需的各种金属材料可以适应不同的条件和要求，达到最佳的使用效果和功效。
热处理工艺特点和应用汇总表
热处理工艺特点和应用汇总表一、退火类别主要目的工艺特点应用范围扩散退火成分均匀化加热至Ac₃+(150～200)℃,长时间保温后缓慢冷却铸钢件及具有成分偏析的锻轧件等完全退火细化组织，降低硬度加热至Ac₃+(30～50)℃,保温后缓慢冷却铸、焊件及中碳钢和中碳合金钢锻轧件等不完全退火细化组织，降低硬度加热至Ac₁+40～60℃,保温后缓慢冷却中、高碳钢和低合金钢锻轧件等(组织细化程度低于完全退火)等温退火细化组织，降低硬度，防止产生白点加热至Ac₃+(30~50)℃(亚共析钢)或Ac₁+(20～40)℃(共析钢和过共析钢),保持一定时间，随炉冷至稍低于Ar₁进行等温转变，然后空气冷却(简称空冷)中碳合金钢和某些高合金钢的重型铸锻件及冲压件等(组织与硬度比完全退火更为均匀)球化退火碳化物球状化，降低硬度，提高塑性加热至Ac₁+(20～40)℃或Ac₁-(20～30)℃,保温后等温冷却或直接缓慢冷却工模具及轴承钢件，结构钢冷挤压件等再结晶退火或中间退火消除加工硬化加热至Ac₁-(50～150)℃,保温后空冷冷变形钢材和钢件去应力退火消除内应力加热至Ac₁-(100~200)℃,保温后空冷或炉冷至200~300℃,再出炉空冷铸钢件、焊接件及锻轧件二、正火工艺特点应用范围将工件加热到Ac₃或Aem以上40～60℃,保温一定时间，然后以稍大于退火的冷却速度冷却下来，如空冷、风冷、喷雾等，得到片层间距较小的珠光体组织(有的叫正火索氏体)1.改善切削性能。
含碳量(质量分数)低于0.25%的低碳钢和低合金钢，高温正火后硬度可提高到140～190HBW,有利于切削加工2.消除共析钢中的网状碳化物，为球化退火作准备3.作为中碳钢、合金钢淬火前的预备热处理，以减少淬火缺陷4.用于淬火返修件消除内应力和细化组织，以防重新淬火时产生变形与裂纹5.对于大型、重型及形状复杂零件或性能要求不高的普通结构零件作为最终热处理，以提高力学性能三、淬火类别工艺过程特点应用范围单液淬火工件加热到淬火温度后，浸入一种淬火介质中，直到工件冷至室温为止优点是操作简便，缺点是易使工件产生较大内应力，发生变形，甚至开裂适用于形状简单的工件，对于碳钢工件，直径大于5mm的在水中冷却，直径小于5mm的可以在油中冷却；对于合金钢工件，大都在油中冷却双液淬火加热后的工件先放入水中淬火，冷却至接近Ms点(300～200℃)时，从水中取出立即转到油中(或放在空气中)冷却利用冷却速度不同的两种介质，先快冷躲过奥氏体最不稳定的温度区间(650~550℃),至接近发生马氏体转变(钢在发生体积变化)时再缓冷，以减小内应力和变形开裂倾向主要适用于碳钢制成的中型零件和由合金钢制成的大型零件分级淬火工件加热到淬火温度，保温后，取出置于温度略高(也可稍低)于Ms点的淬火冷却剂(盐浴或碱浴)中停留一定时间，待表里温度基本一致时，再取出置于空气中冷却1.减小了表里温差，降低了热应力2.马氏体转变主要是在空气中进行，降低了组织应力，所以工件的变形与开裂倾向小3.便于热校直4.比双液淬火容易操作此法多用于形状复杂、小尺寸的碳钢和合金钢工件，如各种刀具。
热处理工艺在复合材料制备中的应用
热处理工艺在复合材料制备中的应用复合材料是由不同材料的两个或更多组分组合而成，以获得更好的性能和特性。
在复合材料制备的过程中，热处理工艺起着至关重要的作用。
本文将探讨热处理工艺在复合材料制备中的应用。
一、热处理工艺的概念及原理热处理是通过加热和冷却的过程来改变材料的结构和性能。
在复合材料制备中，热处理工艺可以用来改变复合材料的硬度、强度、韧性等性能，从而满足特定的使用要求。
热处理工艺的原理基于材料的相变和晶粒生长。
通过适当的加热和冷却过程，可以改善材料的晶体结构，消除缺陷，提高材料的性能。
二、1. 固化热处理在复合材料的制备中，固化热处理是一个重要的工艺步骤。
固化热处理的目的是通过控制温度和时间，使复合材料中的树脂体系固化成强有力的基质。
固化热处理的参数选择对复合材料的性能具有重要影响。
适当的固化热处理可以改善复合材料的力学性能、耐热性和耐腐蚀性。
2. 热压成型热压成型是将复合材料加热至一定温度下，施加一定压力进行成型的工艺。
热压成型可以使复合材料中的纤维与基体更好地结合，提高复合材料的力学性能。
热压成型的热处理过程中，温度和压力是关键参数。
适当的温度和压力可以使复合材料的纤维和基体之间的结合更紧密，从而改善复合材料的强度和韧性。
3. 热固性复合材料的后续处理热固性复合材料是一类在固化过程中被激活的复合材料。
在复合材料制备完成后，可以通过进一步的热处理来提高复合材料的性能。
后续处理的热处理工艺可以包括退火、再结晶和时效等步骤。
这些步骤可以使复合材料的晶粒结构进一步完善，消除内部应力，提高材料的性能。
三、热处理工艺在复合材料制备中的优势1. 改善材料性能通过适当的热处理工艺，可以改善复合材料的硬度、强度、韧性等性能，满足特定的使用要求。
热处理可以使复合材料的晶体结构更加完善，提高材料的整体性能。
2. 提高复合材料的稳定性在复合材料制备过程中，热处理可以提高复合材料的稳定性。
适当的热处理工艺可以消除复合材料中的内部应力，减少材料在使用过程中的变形和开裂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（一）热处理工艺与机械零件设计的关系
机械零件设计与热处理工艺的关系，表现 在零件所选用材料和对热处理技术要求是 否合理，以及零件结构设计是否便于热处 理工艺的实现。
（1）根据零件服役条件合理选择材料
设计者往往根据材料手册提供的性能数据 是否符合使用要求来选择材料，但往往忽 略零件尺寸对性能的影响，致使在实际生 产中工件经热处理后，机械性能达不到要 求。
热处理工艺-应用
（c）对于尺寸较大的碳素钢和低合金钢调质件，由于尺寸超 过该材料可淬硬的范围，因而淬火后甚至表层也得不到马氏 体组织。对这类工件一般以正火加“高温回火”(目的主要是 去应力)为宜。这样工艺简单，变形较少。如果由于淬透性 不足，根本满足不了设计性能要求，应该改用淬透性较高的 钢材。
（d）对工、模具，一般均要求完全淬透， 为了保证其热处理 效果，必须考虑所选用材料淬透性是否合乎要求。
（a）对整个截面均匀承载零件，要求心部至少有50%马氏体。 对重要的零件，例如柴油机连杆及连杆螺栓，甚至要求心部 有95%以上的马氏体。此时宜选择高淬透性的钢种。
（b）对于某些轴类零件，它们承受弯曲、扭转等复合应力的作 用。在这类零件的截面上应力分布是不均匀的，最大应力发 生在轴的表层，而轴的中心受力很小。对这类零件心部没有 必要得到100%马氏体，一般只要求自表面的3/4半径或1/2半 径处淬硬就行。此时可选择淬透性低的钢种。
热处理工艺-应用
④采用封闭、对称结构。零件形状为开口 的或不对称结构时，淬火时淬火应力分布 不均，易引起变形。为了减少变形，应尽 可能采用封闭对称结构。
⑤对形状复杂或截面尺寸变化较大的零件, 尽可能采用组合结构或镶拼结构。
热处理工艺-应用
（二）热加工工艺对热处理的影响
（1）锻造加热温度对热处理质量的影响： 如果锻造加热温度过高而使锻造后带有过热缺陷，那么这种
热处理工艺-应用
（3）锻造变形不均匀性对热处理的影响 锻造成形时，零件各部分变形度不同，特
别是在终锻温度较低时，将在同一零件内 部造成组织不均匀性和应力分布的不均匀, 如果不加以消除，在淬火时容易导致淬火 变形和开裂。一般在淬火前应进行退火或 正火以消除这种不均匀性。
热处理工艺-应用
（三）切削加工对热处理的影响
3.4.2 热处理在机械零件制造中的综合运用
一、机械零件 热处理工艺的设计
热处理工艺是整个机器零件和工模具制造工艺的 一部分。 最佳的热处理工艺方案，应该既能满足设计及使 用性能的要求，而且具有最高的劳动生产率，最 少的工序周转和最佳的经济效果。 因此，为了设计最佳热处理工艺方案，不仅要对 各种热处理工艺有深入的了解和熟练的掌握，而 且对机械零件的设计，零件的加工工艺过程要有 充分的了解。
过热缺陷由于晶内织构作用,用一般正火的方法很难消除,因 而在最终热处理时往往出现淬火组织晶粒粗大,冲击韧性降低 。化学热处理淬火后渗层中出现粗大马氏体针等缺陷。 防止这种缺陷的产生,应该以严格限制锻造加热温度为主。一 旦产生这种缺陷以后,应该采用高于普通正火温度的适当加热 温度正火,使在这温度下发生奥氏体再结晶,破坏其晶内织构, 而又不发生晶粒长大。也可以采用多次加热正火来消除。
为了消除因切削应力而造成的变形，在淬火之前应附加一 次或数次消除应力处理，同时对切削刀痕应严加控制。
热处理可以改善材料的切削加工性能，以提高加工后的表 面光洁度，提高刀具寿命。一般结构钢热处理后硬度为HB l87—220的切削性能最好。
切削加工对热处理质量也有重要影响。切削加工进刀量大 引起工件产生切削应力，热处理后产生变形。切削加工光 洁度差，特别是有较深尖锐的刀痕时，常在这些地方产生 淬火裂纹。表面硬化处理(表面淬火或渗碳等)后的零件，磨 削加工时，若进刀量过大会产生磨削裂纹。
（e）表面硬化处理零件，如高频淬火、渗碳、渗氮等，如何 在表面造成有利的残余压应力,这也和设计有关。这包括钢 的淬透性、心部含碳量、硬化层深度与截面尺寸比等的选择
热处理工艺-应用
（2）零件结构设计要符合热处理工艺性的要求
零件结构的设计，直接影响热处理工艺的实 现。如果零件结构设计不合理,有可能使有些 要求淬硬的工作表面不能淬火；有些零件的 热处理变形、开裂很难避免。因此设计工作 者在进行零件结构设计时,应充分注意该种结 构的热处理工艺性如何。从热处理工艺性考 虑,在进行零件结构设计时,应注意下列几点：
热处理工艺-应用
①在零件热处理加热和冷却时要便于装卡、 吊挂。在不影响工件使用性能条件下，在工 件上应开一些工艺孔。
②有利于热处理时均匀加热和冷却。
热处理工艺-应用
③避免尖角、棱角。零件的尖角和棱角部 分是淬火应力集中的地方，往往成为淬火 裂纹的起点；在高频加热表面淬火时，这 些地方极易过热；在渗碳、渗氮时，棱角 部分容易浓度过高，产生脆性。因此，在 零件结构设计时应避免尖角、棱角。
热处理工艺-应用
（2）锻造比不足或锻打方法不当对热处理质量的影响
高速工具钢、高铬模具钢等含有粗大共晶碳化物,由于锻造 比不足或交叉反复锻打次数不够，使共晶碳化物呈严重带 状、网络状或大块状存在。在碳化物集中处，热处理加热 时容易过热，严重者甚至发生过烧。同时由于碳化物形成 元素集中于碳化物中，而且碳化物粗大，淬火加热时很难 溶解，固溶于奥氏体中的碳和合金元素量降低，从而降低 了淬火回火后的硬度及红硬性。碳化物的不均匀分布，容 易产生淬火时应力集中，导致淬火裂纹，并降低钢材热处 理后的强度和韧性。共晶碳化物的不均匀分布，不能用热 处理方法消除，只能用锻打的办法。
热处理工艺-应用以45钢源自例：试棒直径（mm） <25（完全淬透）
50 125
淬火后表面硬度（HRC） >58 41 24
因此，在零件设计时应该注意实际淬火效 果，不能仅凭手册上简单的性能数据。因 为手册上所保证的机械性能只是对一定尺 寸大小以下的试棒而言。
热处理工艺-应用
对调质处理工件，应该根据零件承载情况，对淬硬层深度提 出具体要求，并根据淬硬层要求及工件截面尺寸，选择所用 钢材。
