地球物理勘探基础知识ppt课件
合集下载
地球物理勘探之重力勘探ppt文档
差很小） g 9 .78(1 0 0 .0 30 2s 5 72 i3 n 0 0 .02 0s 4 0 2 i2 n 0 )05
g 9 .78 (1 0 0 .0 30s 52 i 3 n 0 0 .02 0s 02 i0 2 n )
结论： ①地球的正常重力是人们根据研究的需要而确定的，不同
重力P基本上是由地球的引力 确定的，其方向大致指向地心。
地球周围具有重力作用的空 间称为重力场。
地球正常重力——重力的数学表达式
引力场的数学 表达式
dm
f
G
M
2
(x)2(y)2(z)2
离心力场的数 学表达式重力场的数学 表达式源自c 2rr x2 y2
gf cGd 2m 2r M
2、重力场强度
w g(z) z
理论可以证明： 重力位沿任一方向 s 的偏导数，等于重力g在该方向上的投影
（分量）。
式中
为g与s之间的夹角的方向余弦。
W (x,y,z)
Gdm1w2(x2y2) 2
※ 当 s 与 g 的方向垂直时，
w 0 故 W(xy,z, )C (常数)。
s
该式为一个曲面方程，这个曲面是由重力位等于c的一切点所构成的 面，其上任一点的重力方向皆与过该点的曲面的法线方向重合。
二、地球的重力场
正常重力场 重力场随时间的变化
重力异常
（一）正常重力场
要想求取地球的正常重力值，引入一个与大地水准面形状十 分接近的正常椭球体来代替实际地球体（梨形），我们把它称为 参考椭球体。 其赤道半径约6378.160km，两极半径约 6356.755km。
假定正常椭球体的表面是光滑的，内部的密度分布是均匀的， 或者呈层分布，而各层的密度是均匀的．且各层界面都是共焦点 的旋转椭球面。
g 9 .78 (1 0 0 .0 30s 52 i 3 n 0 0 .02 0s 02 i0 2 n )
结论： ①地球的正常重力是人们根据研究的需要而确定的，不同
重力P基本上是由地球的引力 确定的，其方向大致指向地心。
地球周围具有重力作用的空 间称为重力场。
地球正常重力——重力的数学表达式
引力场的数学 表达式
dm
f
G
M
2
(x)2(y)2(z)2
离心力场的数 学表达式重力场的数学 表达式源自c 2rr x2 y2
gf cGd 2m 2r M
2、重力场强度
w g(z) z
理论可以证明： 重力位沿任一方向 s 的偏导数，等于重力g在该方向上的投影
（分量）。
式中
为g与s之间的夹角的方向余弦。
W (x,y,z)
Gdm1w2(x2y2) 2
※ 当 s 与 g 的方向垂直时，
w 0 故 W(xy,z, )C (常数)。
s
该式为一个曲面方程，这个曲面是由重力位等于c的一切点所构成的 面，其上任一点的重力方向皆与过该点的曲面的法线方向重合。
二、地球的重力场
正常重力场 重力场随时间的变化
重力异常
（一）正常重力场
要想求取地球的正常重力值，引入一个与大地水准面形状十 分接近的正常椭球体来代替实际地球体（梨形），我们把它称为 参考椭球体。 其赤道半径约6378.160km，两极半径约 6356.755km。
假定正常椭球体的表面是光滑的，内部的密度分布是均匀的， 或者呈层分布，而各层的密度是均匀的．且各层界面都是共焦点 的旋转椭球面。
地球物理学基础ppt课件
（一）岩（矿）石的密度的一般规律
1、火成（岩浆）岩密度＞变质岩密度＞沉积岩密度
根据长期研究的结果，认为决定岩、矿石密 度的主要因素为：
※ 组成岩石的各种矿物成分及其含量的多少； ※ 岩石中孔隙度大小及孔隙中的充填物成分； ※ 岩石所承受的压力等。
2、火成岩（2.5～3.6 g /cm³）
（1）主要取决于矿物成分及其含量的百分比，由 酸性→基性→超基性岩，随着密度大的铁镁 暗色矿物含量增多密度逐渐加大。
Δg = gg
+
0
-
σ1
σ2
σ3
σ0
σ1>σ0
σ2<σ0
σ3=σ0
4、引起重力异常的条件
（1）探测对象与围岩要有一定的密度差。 （2）岩层密度必须在横向上有变化，即岩层内有密度不同的地
质体存在，或岩层有一定的构造形态。 （3）剩余质量不能太小（即探测对象要有一定的规模） （4）探测对象不能埋藏过深
（1）重力观测是在地球的自然表面上而不是在大地 水准面上进行的（自然表面与大地水准面间的 物质及测点与大地水准面间的高差会引起重力 的变化）
（2）地壳内物质密度的不均匀分布；
（3）重力日变化
3、重力异常的物理意义
A
大地水准面
σ0
△F
σ V
g0 △g
△F
g观
△σ =σ–σ0 △m=Δσ×V
g观 g0 F
由上式可见：重力场强度，无论在数值上，还是 量纲上都等于重力加速度，而且两者的方向也一致。 在重力勘探中，凡是提到重力都是指重力加速度（或 重力场强度）。
2、重力的单位（gravity unit)
在SI制中：g（重力加速度）的单位为1m/s2，规定 1m/s2的百万分之一为国际通用重力单位（gravity unit)，简写为g.u，即：
1、火成（岩浆）岩密度＞变质岩密度＞沉积岩密度
根据长期研究的结果，认为决定岩、矿石密 度的主要因素为：
※ 组成岩石的各种矿物成分及其含量的多少； ※ 岩石中孔隙度大小及孔隙中的充填物成分； ※ 岩石所承受的压力等。
2、火成岩（2.5～3.6 g /cm³）
（1）主要取决于矿物成分及其含量的百分比，由 酸性→基性→超基性岩，随着密度大的铁镁 暗色矿物含量增多密度逐渐加大。
Δg = gg
+
0
-
σ1
σ2
σ3
σ0
σ1>σ0
σ2<σ0
σ3=σ0
4、引起重力异常的条件
（1）探测对象与围岩要有一定的密度差。 （2）岩层密度必须在横向上有变化，即岩层内有密度不同的地
质体存在，或岩层有一定的构造形态。 （3）剩余质量不能太小（即探测对象要有一定的规模） （4）探测对象不能埋藏过深
（1）重力观测是在地球的自然表面上而不是在大地 水准面上进行的（自然表面与大地水准面间的 物质及测点与大地水准面间的高差会引起重力 的变化）
（2）地壳内物质密度的不均匀分布；
（3）重力日变化
3、重力异常的物理意义
A
大地水准面
σ0
△F
σ V
g0 △g
△F
g观
△σ =σ–σ0 △m=Δσ×V
g观 g0 F
由上式可见：重力场强度，无论在数值上，还是 量纲上都等于重力加速度，而且两者的方向也一致。 在重力勘探中，凡是提到重力都是指重力加速度（或 重力场强度）。
2、重力的单位（gravity unit)
在SI制中：g（重力加速度）的单位为1m/s2，规定 1m/s2的百万分之一为国际通用重力单位（gravity unit)，简写为g.u，即：
3地球物理测井基础知识PPT课件
Es
U SP
1
rsh
rt
rmf
表明：自然电位幅度值与形成 自然电场的总电动势Es、井内 泥浆电阻rmf、泥岩电阻rsh以及 砂岩电阻rt有关
影响自然电位异常幅值的主要因素：
1）岩性和矿化度比值(或电阻率比值)的影响
Usp∝Es，Es取决于岩性和Rmf/Rw(即Cw/Cmf)，所以 岩性和Cw/Cmf 直接影响Usp 的异常幅度。
自然电位测井曲线形状将测量电极n放在地面泥浆池中电极m用电缆送至井下沿井轴提升测量自然电位随井深的变化见动画图所记录的自然电位随井深的变化曲线叫自然电位测井曲线即sp曲线电流小变化小曲线为直线过a点后电流增大当cmf时自然电位逐渐降低曲线偏向负方向岩性界面b点处电流最大电位变化最大曲线急剧向负向偏转过地层界面后电流密度减小电位继续降低地层中心c点电流最小曲线几乎变为平行井轴直线砂岩底部电流增大电位增大正向偏转自然界的多种植物中含有杀灭害虫的成分如烟草含有烟碱鱼藤含有鱼藤酮菊科植物除虫菊的花含有除虫菊素这些植物经提取加工后即可制成植物杀虫剂
泥 岩 C1
C1≥C2≥Cmf
井内自然电场分布示意图
泥岩结构、 化学成分 与砂岩不 同，自然 电位数值 与砂岩差 别大，且 符号相反
粘土表面 具选择吸 附负离子 能力
一、扩散吸附电位——扩散电动势（Ed）-扩散动态平衡
Ed
Kd
lg C1 C2
Ed单位mV；浓度C1，C2单位g/L；
Kd为扩散电位系数，单位mV;与溶液 中盐类化学成分和温度有关

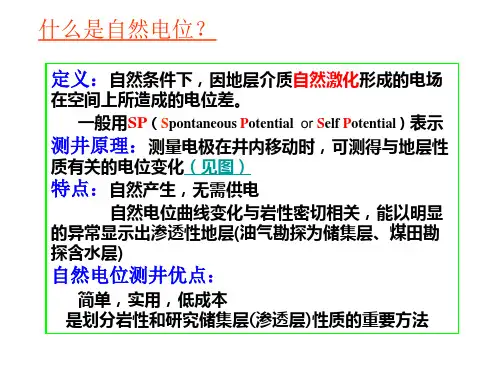

自然电位测井优点：
简单，实用，低成本 是划分岩性和研究储集层(渗透层)性质的重要方法
原理：测量井中自然电场
Nv
井中电极 M与地面 电极N之 间的电位 差
【精选】地球物理勘探--课程介绍资料幻灯片
地球物理学的形成和发展空间物理学天体物理学分支理论研究应用研究重力学地球起源重力勘探华东地球物理学天文学地质学固体地球物理学大地测量学海洋物理学大气物理学理论地球物理学应用地球物理学勘探地球物理学重力学地球起源重力勘探地磁学地球年龄磁法勘探地电学地球自转电法勘探地热学地球形状地热测量放射性地球热源核物探地震学地球动力地震勘探岩石物理学地球物理学与地质学?地球物理学为研究地球内部的构造与成分提供了强有力的工具它与地质学有着类似的目的二者之间难以划定一条确定的界限一般可以认为差别主要在于获取资料的方式不同
2次 2学时
• 第4章 地震勘探理论基础
8次 12学时
• 第5章 野外地震资料采集
5次 8学时
• 第6章 地震资料数字处理
5次 8学时
• 第7章 地震资料地质解释
6次 12学时
• 第10章 实用地震解释技术
30次 60学时
（华东）
主要参考书
吴顺和编. 石油地球物理勘探-上册（重力 磁法 电法）, 石 油工业出版社, 1987.
版社, 2005. 李正文, 贺振华主编. 勘察技术工程学. 地质出版社, 2002. Sherif R.E编, 初英等译. 勘探地震学—上、下册. 石油工
业出版社. 1999. Sherif R.E. Exploration Seismology.
（华东）
进 入 夏 天 ，少 不了一 个热字 当头， 电扇空 调陆续 登场， 每逢此 时，总 会想起 那 一 把 蒲 扇 。蒲扇 ，是记 忆中的 农村， 夏季经 常用的 一件物 品。 记 忆 中 的故 乡 ， 每 逢 进 入夏天 ，集市 上最常 见的便 是蒲扇 、凉席 ，不论 男女老 少，个 个手持 一 把 ， 忽 闪 忽闪个 不停， 嘴里叨 叨着“ 怎么这 么热” ，于是 三五成 群，聚 在大树 下 ， 或 站 着 ，或随 即坐在 石头上 ，手持 那把扇 子，边 唠嗑边 乘凉。 孩子们 却在周 围 跑 跑 跳 跳 ，热得 满头大 汗，不 时听到 “强子 ，别跑 了，快 来我给 你扇扇 ”。孩 子 们 才 不 听 这一套 ，跑个 没完， 直到累 气喘吁 吁，这 才一跑 一踮地 围过了 ，这时 母 亲总是 ，好似 生气的 样子， 边扇边 训，“ 你看热 的，跑 什么？ ”此时 这把蒲 扇， 是 那 么 凉 快 ，那么 的温馨 幸福， 有母亲 的味道 ！ 蒲 扇 是 中 国传 统工艺 品，在 我 国 已 有 三 千年多 年的历 史。取 材于棕 榈树， 制作简 单，方 便携带 ，且蒲 扇的表 面 光 滑 ， 因 而，古 人常会 在上面 作画。 古有棕 扇、葵 扇、蒲 扇、蕉 扇诸名 ，实即 今 日 的 蒲 扇 ，江浙 称之为 芭蕉扇 。六七 十年代 ，人们 最常用 的就是 这种， 似圆非 圆 ， 轻 巧 又 便宜的 蒲扇。 蒲 扇 流 传 至今， 我的记 忆中， 它跨越 了半个 世纪， 也 走 过 了 我 们的半 个人生 的轨迹 ，携带 着特有 的念想 ，一年 年，一 天天， 流向长
2次 2学时
• 第4章 地震勘探理论基础
8次 12学时
• 第5章 野外地震资料采集
5次 8学时
• 第6章 地震资料数字处理
5次 8学时
• 第7章 地震资料地质解释
6次 12学时
• 第10章 实用地震解释技术
30次 60学时
（华东）
主要参考书
吴顺和编. 石油地球物理勘探-上册（重力 磁法 电法）, 石 油工业出版社, 1987.
版社, 2005. 李正文, 贺振华主编. 勘察技术工程学. 地质出版社, 2002. Sherif R.E编, 初英等译. 勘探地震学—上、下册. 石油工
业出版社. 1999. Sherif R.E. Exploration Seismology.
（华东）
进 入 夏 天 ，少 不了一 个热字 当头， 电扇空 调陆续 登场， 每逢此 时，总 会想起 那 一 把 蒲 扇 。蒲扇 ，是记 忆中的 农村， 夏季经 常用的 一件物 品。 记 忆 中 的故 乡 ， 每 逢 进 入夏天 ，集市 上最常 见的便 是蒲扇 、凉席 ，不论 男女老 少，个 个手持 一 把 ， 忽 闪 忽闪个 不停， 嘴里叨 叨着“ 怎么这 么热” ，于是 三五成 群，聚 在大树 下 ， 或 站 着 ，或随 即坐在 石头上 ，手持 那把扇 子，边 唠嗑边 乘凉。 孩子们 却在周 围 跑 跑 跳 跳 ，热得 满头大 汗，不 时听到 “强子 ，别跑 了，快 来我给 你扇扇 ”。孩 子 们 才 不 听 这一套 ，跑个 没完， 直到累 气喘吁 吁，这 才一跑 一踮地 围过了 ，这时 母 亲总是 ，好似 生气的 样子， 边扇边 训，“ 你看热 的，跑 什么？ ”此时 这把蒲 扇， 是 那 么 凉 快 ，那么 的温馨 幸福， 有母亲 的味道 ！ 蒲 扇 是 中 国传 统工艺 品，在 我 国 已 有 三 千年多 年的历 史。取 材于棕 榈树， 制作简 单，方 便携带 ，且蒲 扇的表 面 光 滑 ， 因 而，古 人常会 在上面 作画。 古有棕 扇、葵 扇、蒲 扇、蕉 扇诸名 ，实即 今 日 的 蒲 扇 ，江浙 称之为 芭蕉扇 。六七 十年代 ，人们 最常用 的就是 这种， 似圆非 圆 ， 轻 巧 又 便宜的 蒲扇。 蒲 扇 流 传 至今， 我的记 忆中， 它跨越 了半个 世纪， 也 走 过 了 我 们的半 个人生 的轨迹 ，携带 着特有 的念想 ，一年 年，一 天天， 流向长
地球物理勘探基础知识PPT课件
01 d
μ
1
23
L
△X
Xi:炮检距 d:激发点距离 μ:偏移距 L:排列
44
△X:最大炮检距 :表示排列上的各个接收点 :表示排列上的各个激发点
N-1 N
多次覆盖 就是在不同激发点，不同接收点上记录来自地下同一反射
点的反射波。也就是采用一定的观测系统获得对地下每个反射 点多次重复观测的野外工作方法
81
野外踏勘
出工前要熟悉工区的天气信息、地表特征、所属工区的行政规划、 当地的民俗习惯等信息。同时也要准备好必要的设备，如劳保、炮 点图、对讲机、手持GPS、照相机、卫片图、工区地形图等。出发 前要制定好当日踏勘计划和行车路线，并测试设备状态。
82
野外踏勘
油井
枣园
水渠
83
公路 水库 养殖场
大棚 大窑 田地
2，确定野外采集记录参数，包括采样率、前放、滤 波类型、记录长度。
3，确定施工前的试验因素。
86
∧ ：表示排列的各个接收点；
∨ ：表示各激发点；
L：称为排列，即激发点对应的接收段，其长度是N-1的距离；
D：激发点距（炮点距），即相邻激发点之间的距离或接收距；
μ：偏移距，即激发点到对应排列中最近一个接收道（检波点）的距离；
01 02 03 04
S 1 S 2 S3 Sn
V
R A
45
三维地震勘探 实质上是立体地，全面地观察地下构造和地层情况的一种 地震勘探方法。它对于地震条件复杂的地区，或者需要进行精 细勘探的地下构造可以得到满意的成果。 所谓三维地震，就是在一个观测面上进行观测，对所得资料进 行三维偏移叠加处理，以获得地下地质构造在三维空间的特征
第三章地球物理勘探
地质储量的百分数。
• 综合含水率：指油田日产水量与日产液量之比。
• 容积法：指利用油（气）藏地下资料，以确定油
（气）藏储油（气）体积来计算油（气）地质储
量的方法。
PPT文档演模板
第三章地球物理勘探
石油原始地质储量：
N=100Ao h (1-Swi ) o / Boi A—含油（气）面积：指含油（气）边界线在平
• 地面地形研究：地质勘探、遥感技术。
• 地球物理化学勘探：重力、磁力和地震勘探。
• 钻探井：取岩心、岩屑和测井等，然后进行评价。
• 对有工业开采价值的油藏实施开发。
PPT文档演模板
第三章地球物理勘探
第一节 油气勘探方法
对油气勘探来说，虽然最终目的是寻找油气田，
但是工作一开始却不能直接进行油气田的勘探工
2 地球物理测井法
地球物理测井简称“测井”。它是通过钻井所钻 井孔而进行的各种测井工作。其中包括电阻率测 PPT文档井演模板 、自然电位测井、放射性测井和第三声章地球波物理勘测探 井等。
（三）地球化学勘探法
地球化学勘探法简称“化探”。其中包括气测 法、沥青法、细菌法等。其主要原理是：当地下 有油气藏存在时，油气就会向上扩散，尽管数量 有限，但在漫长的地质历史过程中，总会在地表 土壤或岩石中出现一些烃类气体、微量沥青以及 与烃类有关的细菌、元素和盐类等等。
（2）解决的问题
• 研究岩石和构造等的地质问题；
P•PT文档研演模板 究区域的石油地质条件；
第三章地球物理勘探
• 研究油气藏形成的可能性；
• 对油气资源进行远景评价（资源量=生油量生聚 系数）
2 地下地质研究
（1）研究方法：钻参数井
• 钻井岩屑（录井资料）
地球物理勘探讲义-
欢迎
物探探测原理及方法
地球物理勘探方法分类：
重力法（Gravity）—岩石密度差异 磁法（Magnetometry）—岩石磁性差非 探异地 方震 法勘 电法（Electricity）—岩石电性差异 地震法（Seismic exploration）—岩石弹性
或波阻抗差异
非地震勘探的发展趋势
➢电法勘探将成为地震高难地区的主要勘探手段 盆地周边的山前等地区以及深层扩展，这就面临
人造地球卫星测得的地球 形状参数：赤道半径a为 6378.16km；极半径c为 6356.76k m。虽然地球表面 的起伏比较复杂， 但与整个 地球的规模相比，所占比例 很小，故在宏观上地球仍然 可以被看作表面光滑的椭球 体。大地测量学中规定，以 平静海洋面的趋势延伸到各 大陆之下所形成的封闭曲面 （即大地水准面）的形状作 为地球的基本形状，重力勘 探中采用这一规定。
华北平原 布格重力 异常图 （单位： mGal）
重力资料的应用（续）
➢在勘探程度高的地区，利用重力细测资 料研究断层、寻找沉积岩内部构造、检测 油气异常、分析逆冲推覆构造等。 ➢研究逆冲推覆构造常用以下三种方法： （1） 重力延拓法 （2） 重力模型正演法 （3） 重力地震综合解释法
陕甘宁盆地桌子山段布格重力异常与不同高度延拓的 重力异常图，反映了本段深浅层构造方向不相同，不 是同一期构造运动的产物。
重力异常是地质体的剩余质量在测点产生的附加引力 的铅直分量。 重力单位—国际单位制中，重力的单位是m/s2，实际生 产中这个单位太大，通常取国际通用重力单位 g.u(gravity unit)做为实用单位，即： 1g.u=10-6m/s2 厘米克秒制(CGS)制中，重力的单位是伽（Gal），
1Gal=1cm/s2 实际生产中常用其分数单位毫伽(mGal)和微伽(Gal)， 即： 1mGal=10-3Gal
物探探测原理及方法
地球物理勘探方法分类：
重力法（Gravity）—岩石密度差异 磁法（Magnetometry）—岩石磁性差非 探异地 方震 法勘 电法（Electricity）—岩石电性差异 地震法（Seismic exploration）—岩石弹性
或波阻抗差异
非地震勘探的发展趋势
➢电法勘探将成为地震高难地区的主要勘探手段 盆地周边的山前等地区以及深层扩展，这就面临
人造地球卫星测得的地球 形状参数：赤道半径a为 6378.16km；极半径c为 6356.76k m。虽然地球表面 的起伏比较复杂， 但与整个 地球的规模相比，所占比例 很小，故在宏观上地球仍然 可以被看作表面光滑的椭球 体。大地测量学中规定，以 平静海洋面的趋势延伸到各 大陆之下所形成的封闭曲面 （即大地水准面）的形状作 为地球的基本形状，重力勘 探中采用这一规定。
华北平原 布格重力 异常图 （单位： mGal）
重力资料的应用（续）
➢在勘探程度高的地区，利用重力细测资 料研究断层、寻找沉积岩内部构造、检测 油气异常、分析逆冲推覆构造等。 ➢研究逆冲推覆构造常用以下三种方法： （1） 重力延拓法 （2） 重力模型正演法 （3） 重力地震综合解释法
陕甘宁盆地桌子山段布格重力异常与不同高度延拓的 重力异常图，反映了本段深浅层构造方向不相同，不 是同一期构造运动的产物。
重力异常是地质体的剩余质量在测点产生的附加引力 的铅直分量。 重力单位—国际单位制中，重力的单位是m/s2，实际生 产中这个单位太大，通常取国际通用重力单位 g.u(gravity unit)做为实用单位，即： 1g.u=10-6m/s2 厘米克秒制(CGS)制中，重力的单位是伽（Gal），
1Gal=1cm/s2 实际生产中常用其分数单位毫伽(mGal)和微伽(Gal)， 即： 1mGal=10-3Gal
物探工作简介ppt课件
○
○
○
○
18
主要内容
1. 了解物探 2. 物探应用范围及有效性 3. 如何应用—物探工作程序
19
3.1、物探工作程序
未通过：重新解释、编写
必要时
现场踏勘
获取项目信息 购买招标文件
收集资料 编写投标文件
项目完成
通过
报告提交评审
报告编写 成果图件编绘
必要时，再处理
不满意
结束
未中标
必要时
方法技术试验
投标
3.2.3.5 主要技术措施。
3.2.3.6 设计附图：
a）地形地质及地震工程布置图；
b）综合柱状图；
c）其它有关图件（包括以往地质、物探工作研究程度图）。
3.2.3.7 水文地震勘探设计应增加水文地质内容。
3.2.4 设计的审批
设计由编制单位初审，任务来源单位审批。设计未经批准，不得正式生产。工作中若设计有较大的改变，
应报请设计批准单位同意。
23
3.2、物探工作程序中重要环节
3.2.3 施工设计编写—《煤炭煤层气地震勘探规范》（ MT/T 897-2000）
3.2.2.2 测网密度： 测网密度依据地质任务要求而定。不同勘探阶段的基本测网密度见表1。
3.2.2.3煤矿床水文地震勘探测网密度应按不同阶段地质任务参照3.2.2.2条中要 求确定。大水矿区专门水文勘探地震测网密度可在3.2.2.2采区勘探要求基础上依据 特殊要求加密，也可采用非规则测网布置。
26
3.2、物探工作程序中重要环节
3.2.3 施工设计编写—《城市工程地球物理探测规范》(CJJ7-2007)
27
3.2、物探工作程序中重要环节
3.2.4 施工技术管理 —《浅层地震勘查技术规范》
《地球物理勘探》课件
应用：广泛应用于地质调查、 矿产勘探、工程勘察等领域
优点：分辨率高、探测深度大、 不受地形和地表覆盖物影响
缺点：需要专业的设备和技术 人员，成本较高
电法勘探技术
原理：利用地下岩石和矿物的电性差异进行勘探 应用：广泛应用于地质调查、矿产资源勘探等领域 优点：分辨率高、探测深度大、不受地形限制 技术类型：包括电阻率法、电磁法、电导率法等
地震勘探技术
原理：利用地震波在地下传播时遇到不同介质产生的反射、折射和散射等现象，来探测 地下地质结构
应用：广泛应用于石油、天然气、煤炭等矿产资源的勘探和开发
技术特点：分辨率高、探测深度大、成本低、效率高
发展趋势：随着科技的发展，地震勘探技术也在不断进步，如三维地震勘探、高分辨率 地震勘探等。
矿产资源勘探：通过地球物 理方法寻找金属、非金属等 矿产资源
地下水勘探：通过地球物理 方法寻找地下水资源，为水 资源管理和利用提供依据
工程地质勘探：通过地球物 理方法评估工程地质条件， 为工程建设提供依据
环境地质勘探：通过地球物 理方法评估环境地质条件， 为环境保护和治理提供依据
地球物理勘探在科学研究中 的应用：如地壳构造、地震 预测、火山监测等
THANKS
汇报人：
应用：在地球物理勘探中的应 用，如石油、天然气、矿产等 资源的勘探和开发
Part Five
地球物理勘探案例 分析
石油地球物理勘探案例
案例背景：某油田需要进行地球物理勘探，以确定地下石油储量 勘探方法：采用地震勘探、重力勘探、磁法勘探等方法 勘探结果：发现地下石油储量丰富，具有开采价值 勘探意义：为油田开发提供了科学依据，提高了开采效率和效益
数据处理
数据采集：通过地震、重力、磁力等方法获取原始数据 数据预处理：对原始数据进行滤波、去噪等处理 数据分析：利用各种地球物理模型和算法对数据进行分析 数据解释：根据分析结果，解释地下地质结构和资源分布情况 数据可视化：将分析结果以图表、图像等形式展示出来，便于理解和交流
地球物理勘探--电法勘探PPT课件
地电断面：
根据地下地质体电阻率差异而划分界限的断面。这些界限 可能同地质体、地质层位的界限吻合，也可能不一致。
从上图看出，上面求出的电阻率是与p1、p2、p3都有关 系的，并且两次的电阻率值都是不相同的。
当地质断面在电性上是不均匀的和比较复杂时，若仍使用 电阻率测定公式，实际上是相当于将本来不均匀的地质断面用 某一等效的均匀断面来代替。
介绍最基本的电阻率法
电阻率法是传导类电法勘探方法之一。建立在地壳中各种岩 矿石具有各种导电性差异的基础上，通过观测和研究与这些差异 有关的天然电场或人工电场的分布规律，从而达到查明地下构造 或者寻找有用矿产的目的。
第一节 电阻率法
一、电阻率法的理论基础
（一）、岩土介质的电阻率 岩土介质的电阻率差异是电阻率法的物理前提，电阻率是
由于任一点的电位只与该点到场源的 距离有关，则得：
dU E dr I dr 2r 2
积分得： U I c 2r
由于r→∞,U=0，所以积分常数c=0， 即M点的点位为：
结论：
U I 2r
①点电源在地下均匀各向同性半空 间中的等位面为一系列以它为中心 的同心半球面，电流线处处与等电 位面正交。
孔隙度大而渗透性强的岩层如砂层、砾石层等，其电阻率明 显地取决于含水条件，当其饱含矿化度高的地下水时，电阻 率只有几十至几个欧姆米，当其位于潜水面以上含水条件较 差时，其电阻率可高达几百至几千欧姆米。石灰岩的电阻率 一般比较高，但当其中发育有溶洞、溶隙且充填有不同矿化 度的地下水时，其电阻率会大幅度的下降。
E
I 2rA2M
r r
U I 2r
②电位U与r成反比，随r的增大迅 速衰减，在点电源附近衰减快，远 离点电源衰减较慢。
③电场E的衰减比电位更快，电场 是矢量方向与矢径 r 相同，如左 图所示，因此其正、负由电流线方 向与x轴正向相同或相反而定。
根据地下地质体电阻率差异而划分界限的断面。这些界限 可能同地质体、地质层位的界限吻合，也可能不一致。
从上图看出，上面求出的电阻率是与p1、p2、p3都有关 系的，并且两次的电阻率值都是不相同的。
当地质断面在电性上是不均匀的和比较复杂时，若仍使用 电阻率测定公式，实际上是相当于将本来不均匀的地质断面用 某一等效的均匀断面来代替。
介绍最基本的电阻率法
电阻率法是传导类电法勘探方法之一。建立在地壳中各种岩 矿石具有各种导电性差异的基础上，通过观测和研究与这些差异 有关的天然电场或人工电场的分布规律，从而达到查明地下构造 或者寻找有用矿产的目的。
第一节 电阻率法
一、电阻率法的理论基础
（一）、岩土介质的电阻率 岩土介质的电阻率差异是电阻率法的物理前提，电阻率是
由于任一点的电位只与该点到场源的 距离有关，则得：
dU E dr I dr 2r 2
积分得： U I c 2r
由于r→∞,U=0，所以积分常数c=0， 即M点的点位为：
结论：
U I 2r
①点电源在地下均匀各向同性半空 间中的等位面为一系列以它为中心 的同心半球面，电流线处处与等电 位面正交。
孔隙度大而渗透性强的岩层如砂层、砾石层等，其电阻率明 显地取决于含水条件，当其饱含矿化度高的地下水时，电阻 率只有几十至几个欧姆米，当其位于潜水面以上含水条件较 差时，其电阻率可高达几百至几千欧姆米。石灰岩的电阻率 一般比较高，但当其中发育有溶洞、溶隙且充填有不同矿化 度的地下水时，其电阻率会大幅度的下降。
E
I 2rA2M
r r
U I 2r
②电位U与r成反比，随r的增大迅 速衰减，在点电源附近衰减快，远 离点电源衰减较慢。
③电场E的衰减比电位更快，电场 是矢量方向与矢径 r 相同，如左 图所示，因此其正、负由电流线方 向与x轴正向相同或相反而定。
地球物勘教案优秀PPT
在CGSM制中：CGSM
κ
在SI单位制中：SI(κ) 在CGSM制中：CGSN(κ)
关系为：1S(I)=41CGS(M )
第二章 磁法 二、地球的磁场
存在地球周围的具有磁力作用的空间，称为地磁场 ㈠ 地磁场的构成
偶极子磁场（BsN）
稳定的磁场
基本磁场（B0）
（内源场） 非偶极子场（Bm）
地磁场
磁异常（Ba）
第一章 绪论 二 地球物理勘探方法的基本特点
(2)物探工作具有效率高、成本低的特点；
以往的物探工作为矿产资源的调查、水文地质及 工程地质工作提供了大量的、获得实践检验的重要 资料；尤其是在覆盖地区对研究地质构造、指导勘 探、成井等方面发挥了重要作用，加快了勘探速度， 降低了施工成本，提高了水文地质钻孔的成井率。
l 磁力：两个磁体的磁极之间的相互作用力；
l 磁荷：正磁荷—集中在磁体的N极（+） 负磁荷—集中在磁体的S极（－）
第二章 磁法
2两、个磁F 点场=磁4 极1间0 •的Q 相m 1r•互2Q 作m 2用• 力rr 为－
磁力作用的物质空间称为磁场 磁场强度（H）
Q r ● m 2
F
F
●
Q m1
单位磁荷在磁场中所受的力，称为该点的磁场强度，
什么是地球物理勘探？ 地球物理勘探简称为“物探”，是用物理的方法（观察 和研究各种地球物理场的变化）来解决地质问题的一种 勘查方法。它是根据地下岩层在物理性质上的差异并借 助一定的装置和专门的物探仪器，测量物理场的空间与 时间分布状况，并通过分析和研究物理场的变化规律， 结合相关地质资料推断出地下一定深度范围内地质体的 分布规律及物理属性，为地质勘探、工程勘察、环境调 查及地下资源分布规律的研究提供依据。此外，地球物 理探测技术还可用于工程施工质量的检测和监测。
石油知识石油地球物理勘探PPT课件
组合爆炸
多个炮点同时放炮构成 一个总的震源
组合检波
多个检波器组成一个 地震道输入到地震检 波器中
共同目的
增强反射能量、削弱干扰波，提高记录质量。如果某地区干扰严重或有好 几种干扰波时，就应考虑同时使用这三种方法。
第19页/共52页
6.怎样提高地震勘探精度
地震分辨率
是指能够分出两个十分 靠近的物体的能力，一 般用距离表示。如果两 个物体间的距离大于某 个特定距离时可以辨认 出是两个分离的物体， 而小于这个距离时就不 能辨认出是两个物体， 这个距离就表示分辨率
圈闭是密封的、不透水的岩石所组 成的地层盖住，油气从圈闭中流不走， 也挥发不掉，就形成了油气田。
第3页/共52页
3.什么是重磁力勘探
勘探工作者按照设计好的测点用重 力仪在野外逐一观测，并记录下它们 的重力值，回到室内再由计算机经过 一番处理，把各点的重力值形象地绘 成有峰有谷、高低不平的地下“地形 图”。并结合其他物探资料来分析研 究地下的地质结构，并推断出哪些地 方可能会存在油气藏，这就是重力勘 探。
地下通道中由下而上地运动。由于通道直径微小，形状“弯弯曲曲”，通畅程
度“似通似断”，致使微渗漏速度极其缓慢。
油气微渗漏示意图
第6页/共52页
6.怎样进行地球化学勘探
• 气体测量法
在地面按一定测网，用动力钻钻至地下数米处， 由车载检测仪器现场检测游离烃类气体的种类 及其浓度。是一种快速、高效的方法。
第31页/共52页
8.地震资料的特殊处理
第32页/共52页
9.地震勘探的地形校正
•
在地震勘探原理中，假设条件是野外采集是炮点和接受点在一个水平
