CAD螺栓、螺纹画法实例演示
螺丝栓螺钉的CAD画法.ppt
圆柱螺旋压缩弹簧的形状和尺寸参数
(1)钢丝直径d (2)弹簧外径D (3)弹簧内径Ｄ1
D1＝D－2d (4)弹簧中径D2
D1＝D (5)节距ｔ (6)有效圈数ｎ (7)总圈数ｎ1
ｎ1＝ｎ＋支承圈数 (8)自由高度Ｈ0
支承圈为2.5时，Ｈ0＝nt＋2d 支承圈为２时，Ｈ0＝nt＋1.5d 支承圈为1.5时，Ｈ0＝nt＋d (9)旋向(分右旋和左旋，常用右旋)
五、 销连接的画法
一、 销的种类
圆柱销
圆锥销
开口销
二、 销的用途
起联接作用
起定位作用
三、 销孔的加工方法
销孔的加工方法
四、销的标准编号、图例和标记示例
圆柱销
GB/T 119.1—2000
圆锥销
GB/T 117—2000
开口销
GB/T 91——2000
公 称 直 径 d＝10mm, 长 度 l=30mm，材料为35钢，热处理 硬度28~38 HRC，表面氧化处 理的A型圆柱销： 销 GB/T 119.1 6m10×30
锥齿轮—用于两相 交轴间的传动。
2. 齿轮的齿形
齿轮按轮齿方向和形状的不 同分为直齿、斜齿、人字齿 等。齿型轮廓曲线有渐开线 、摆线、圆弧等，一般采用 渐开线齿廓。
3. 齿轮的结构
轮缘
键槽
轴孔
轮齿 轮毂
幅板
二、直齿圆柱齿轮的基本参数和基本尺寸 之间的关系
1. 齿轮各部分名称及其代号 2. 齿轮的尺寸参数关系
b＝6mm，h＝10mm，dl＝25mm，L＝ 24.5mm的半圆键： 键6×25 GB/T 1099一1979
b＝18，h=11mm，L＝100mm 的 钩 头 楔 键： 键18×100 GB/T 1565—1979
CAD画螺钉的方法-三维螺栓
教你使用CAD画螺钉一、镙纹有四种常见的形状，三角形、梯形、锯齿形、矩形。
今天我们画三角形的螺纹，根据平面图画出三维图形，如图所示打开AutoCAD软件，进入到三维建模，视图→三维视图→西南等轴测二、先画螺旋线，如图所示命令: helix指定底面的中心点: 0,0指定底面半径或[直径(D)] <1.0000>: 7指定顶面半径或[直径(D)] <7.0000>: 7指定螺旋高度或[轴端点(A)/圈数(T)/圈高(H)/扭曲(W)] <1.0000>: H指定圈间距<0.2500>: 2指定螺旋高度或[轴端点(A)/圈数(T)/圈高(H)/扭曲(W)] <1.0000>: 28二、绘制一个三角形，尺寸为1*1.98，如图所示三、面域三角形命令: reg选择对象:选择三角形的三条边选择对象:已提取1个环。
已创建1个面域。
四、扫掠，如图所示命令: sweep选择要扫掠的对象:找到1个（选择三角形）选择扫掠路径或[对齐(A)/基点(B)/比例(S)/扭曲(T)]:（选择螺纹线）五、创建圆柱体两个圆柱体，如图所示命令: _cylinder指定底面的中心点或[三点(3P)/两点(2P)/相切、相切、半径(T)/椭圆(E)]: 0,0 指定底面半径或[直径(D)]: 7定高度或[两点(2P)/轴端点(A)]: 35指命令: _cylinder指定底面的中心点或[三点(3P)/两点(2P)/相切、相切、半径(T)/椭圆(E)]:指定底面半径或[直径(D)] <7.0000>: d指定直径<14.0000>: 21指定高度或[两点(2P)/轴端点(A)] <35.0000>: 11.2六、用差集去除材料，如图所示命令: su选择对象:找到1个（选择圆柱）选择对象: 选择要减去的实体或面域..选择对象:找到1个（选择三角螺旋）七、绘制多边形，并且拉伸，然后利用差集去除材料。
螺丝、螺栓、螺钉的CAD画法课件
• 引言 • CAD基础知识 • 螺丝的CAD画法 • 螺栓的CAD画法 • 螺钉的CAD画法 • 总结与练习
01
引言
目的和背景
目的
本课件旨在介绍螺丝、螺栓和螺钉的 CAD画法，帮助学员掌握使用CAD软 件绘制这些紧固件的方法和技巧。
背景
随着工业设计和制造业的发展，CAD 软件在紧固件设计中的应用越来越广 泛。掌握紧固件的CAD画法对于工程 师和设计师来说是一项必备技能。
绘制一个组合螺丝的CAD图
根据给定的组合螺丝尺寸和要求，使用CAD软件绘制组合螺丝的图形， 并添加相应的尺寸标注。
绘制一个特殊形状的螺丝
根据给定的特殊形状螺丝尺寸和要求，使用CAD软件绘制该螺丝的图 形，并添加相应的尺寸标注。
THANKS
感谢观看
常见错误和注意事项
总结了常见的错误和注意事项，如线段连接 不正确、缺少尺寸标注等，并给出了相应的 解决方法。
练习题
绘制一个螺栓的CAD图
根据给定的螺栓尺寸和要求，使用CAD软件绘制螺栓的图形，并添加 相应的尺寸标注。
绘制一个螺钉的CAD图
根据给定的螺钉尺寸和要求，使用CAD软件绘制螺钉的图形，并添加 相应的尺寸标注。
螺钉的结构
螺钉由头部和杆部组成，头部有各种形状，如一 字、十字、米字等，杆部则有多种规格和长度。
螺钉的材料
螺钉常用的材料有碳钢、不锈钢、铜等，根据使 用环境和要求选择合适的材料。
螺钉的CAD绘制步骤
确定螺钉规格
根据设计要求，确定所需的螺钉规格，包括 直径、长度、材料等。
添加螺纹
在螺钉杆部绘制螺纹，可以使用CAD软件的 旋转或扫描命令。
圆头螺栓的绘制
螺丝、螺栓、螺钉的CAD画法课件
可编辑ppt
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm
螺柱GB/T 897 M12×50 表示B型双头螺柱，两端均为粗牙 普 通 螺 纹 ， 螺 纹 规 格 d=M12， 公 称 长度l＝50mm
螺钉GB/T 68 Ml0×60 表示开槽沉头螺钉，螺纹规格 d=M10，公称长度l=60mm
可编辑ppt
一、 键的种类
键的种类很多，常用键的形式有普通平键、 半圆键、钩头楔键等，其中普通平键为最常见 。键也是标准件。
平键
半圆键
可编辑ppt
钩头楔键
二、键的标准编号、图例和标记示例
普通平键
GB/T 1096－ 1979
半圆键
GB/T 1099— 1979
钩头楔键
GB/T 1565一 1979
b＝18mm，h＝11mm，L＝100mm 的 A 型普通平键： 键18×100 GB/T 1096－1979 （A型平键可不标出A，B型或C型则必 须在规格尺寸前标出B或C）
b＝6mm，h＝10mm，dl＝25mm，L＝ 24.5mm的半圆键： 键6×25 GB/T 1099一1979
b＝18，h=11mm，L＝100mm 的 钩 头 楔 键： 键18×100 GB/T 1565—1979
0.8d
1.5
0.4d
90°
1.5d 0.2d
d 0.2d
d
可编辑ppt
0.25d 0.5d
7
6. 钻孔、螺孔和光孔尺寸
可编辑ppt
四、螺栓连接画法
螺栓连接常用的连接件有螺栓、螺母、垫 圈，它用与被连接件都不太厚,能加工成通孔, 且要求连接力较大的情况.
cad螺纹画法图文详解
cad螺纹画法图文详解
在cad螺纹画法中，外螺纹，螺纹牙顶线用粗实线表现，螺纹牙底线用细实线表现，螺纹的收尾线用细实线表现。
对内螺纹也是一样的，内螺纹的螺纹牙底线画在螺纹牙顶线的外侧，剖开时，剖面线要画到螺纹牙顶线处终止。
螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。
cad螺纹错误画法
普通螺纹的尺寸标注如图，普通螺纹的尺寸由螺纹长度、螺纹工艺结构尺寸和螺纹标记组成，其中螺纹标记一定要注在大径上。
完整的螺纹标记如下：
特征代号公称直径×螺距旋向 - 中径公差代号顶径公差代号旋合长度代号
普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注;中径和顶径的公差带代号相同时，只标注一次;右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH;旋合长度为中型(N)时不注，长型用L表示，短型用S表示。
AutoCAD2019机械绘图教程课件模块3-1-2绘制螺栓
图3-14 绘制主视图主要轮廓线
2.零件绘制 （5）使用“偏移”命令，偏移出一条竖直直线，偏移距离为6.4mm，如图 3-15所示。 （6）使用“延伸”命令，选择两条竖直直线延伸至回转轴线，按<Enter>键 或<空格Space>键确认，如图3-16所示。
图3-15 偏移直线
图3-16 延伸直线
2.零件绘制 （7）使用“修剪”命令修剪主视图上半部分轮廓，如图3-17所示。 （8）选择偏移出的水平直线，然后选择“细实线”图层，变更线段线型，以 作为螺纹牙底线，如图3-18所示。
图3-22 绘制中心线
2.零件绘制 （3）选择“粗实线”图层 ，使用“多边形”命令，输入侧面数为6，绘制螺 栓头正六边形，如图3-23所示。 （4）使用“直线”命令，根据尺寸绘制螺栓主视图上半部分的3条轮廓线， 并利用夹点编辑功能进行编辑修改，如图3-24所示。
图3-23 绘制螺栓头正六边形
图3-24 绘制主视图3条轮廓线
图3-27 修剪轮廓
图3-28 绘制螺纹终止线
2.零件绘制 （9）使用“修剪”命令修剪偏移直线以作为螺纹牙底线，选择修剪后的偏移 水平直线，选择“细实线”图层以变更其线型，如图3-29所示。 （10）使用“镜像”命令绘制螺栓主视图的下半部图形，如图3-30所示。
图3-29 绘制螺纹牙底线
图3-30 镜像图形
一、1.2.1 M10×25六角头螺栓 1.零件分析 六角头螺栓通常采用一个主视图和一个左视图进行视图表达，如图3-11所示。
图3-11 M10×25六角头螺栓
2.零件绘制 （1）加载“A4样板”图形文件。 （2）在“默认”选项卡的“图层”面板中选择“中心线”图层 ；使用“直 线”命令，绘制长度为35mm的中心线1条和长度为23mm的正交中心线2条， 如图3-12所示。
CAD螺丝画法详解
第一，用直线工具画如图1的图形，并将它转换成面域。
第二，操作菜单“绘图”→“建模”→“旋转”，命令行窗口提示“选择要旋转的对象：”，点击刚才生成的面域并回车，命令行窗口接着提示“指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] <对象>：”，捕捉并点击面域左上角，命令行窗口又提示“指定轴端点：”，捕捉并点击面域左下角，命令行窗口接着提示“指定旋转角度或 [起点角度(ST)] <360>：”，直接按回车，螺栓杆的三维实体就形成了，如图2。
第三，操作菜单“视图”→“三维视图”→“后视”。
第四，操作菜单“工具”→“新建UCS”→“原点”，命令行窗口提示“指定新原点 <0,0,0>：”，捕捉并点击圆心，坐标原点被移动到螺栓杆底面的圆心上。
操作菜单“工具”→“命名UCS”，在“命名UCS”选项卡上右击“未命名”，在快捷菜单上点选“重命名”，将其改名为“my”。
在“正交UCS”选项卡上的“相对于”下拉列表里选择“my”，点击“确定”按钮，关闭对话框。
第五，用多边形工具画一个六边形，中心为“0,0,65”，外切圆半径为“12”。
点选六边形，操作菜单“绘图”→“建模”→“拉伸”，命令行窗口提示“指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)]：”，键入“10”并会车。
第六，操作菜单“视图”→“三维视图”→“主视”，看到的图形如图3。
第七，在空白处画一个如图4的图形，并将它转换成面域。
点选这面域，操作菜单“绘图”→“建模”→“旋转”，用右面2mm长的边为旋转轴，将其旋转成实体，如图5。
第八，操作菜单“修改”→“三维操作”→“对齐”，命令行窗口提示“选择对象：”，点选刚才旋转成的实体并回车，命令行窗口接着提示“指定第一个源点：”，用“捕捉到圆心”捕捉并点击图5中所示的源点，命令行窗口又接着提示“指定第一个目标点：”，键入“0,75,0”并回车，命令行窗口再次提示“指定第二个源点：”，直接回车，该实体被搬到螺栓六方体的顶上，如图6。
CAD绘制螺栓
先按一定直径和高度绘制一个圆柱，再以圆柱直径为大小绘制螺距和高度一定的螺旋，并将底面重合在一起。
到前视图绘制一个与螺纹剖面一致的图形，这里以三角形螺纹为例，绘制一个对角线小于螺旋螺距的矩形，旋转45度，使用扫掠SWEEP命令，将旋转后的矩形作为扫掠对象，螺旋作为扫掠路径。
扫掠后的效果
扫掠后执行差集SU命令，圆柱体减螺旋。
差集后删除螺旋线，再对螺栓底部进行倒角处理，执行倒角命令，输入适当的值完成倒角。
打开视图选“真实”得到下图效果。
螺丝、螺栓、螺钉的CAD画法
一、常用的螺旋弹簧 1.弹簧的用途和类型
螺旋弹簧
弹簧的分类
涡卷弹簧 板弹簧 碟形弹簧
圆柱螺旋弹簧
根据外形不同
圆锥螺旋弹簧
压缩弹簧
根据工作时承 受外力的不同
拉伸弹簧 扭转弹簧
2.常用的螺旋弹簧按其用途可分为压缩 弹簧、拉伸弹簧和扭转弹簧。
压缩弹簧
拉伸弹簧
扭转弹簧
轴测图
二、圆柱螺旋压缩弹簧的规定画法
五、 销连接的画法
一、 销的种类
圆柱销
圆锥销
开口销
二、 销的用途
起联接作用
起定位作用
三、 销孔的加工方法
销孔的加工方法
四、销的标准编号、图例和标记示例
圆柱销
GB/T 119.1—2000
圆锥销
GB/T 117—2000
开口销
GB/T 91——2000
公 称 直 径 d＝10mm, 长 度 l=30mm，材料为35钢，热处理 硬度28~38 HRC，表面氧化处 理的A型圆柱销： 销 GB/T 119.1 6m10×30
锥齿轮—用于两相 交轴间的传动。
2. 齿轮的齿形
齿轮按轮齿方向和形状的不 同分为直齿、斜齿、人字齿 等。齿型轮廓曲线有渐开线 、摆线、圆弧等，一般采用 渐开线齿廓。
3. 齿轮的结构
轮缘
键槽
轴孔
轮齿 轮毂
幅板
二、直齿圆柱齿轮的基本参数和基本尺寸 之间的关系
1. 齿轮各部分名称及其代号 2. 齿轮的尺寸参数关系
圆柱螺旋压缩弹簧的形状和尺寸参数
(1)钢丝直径d (2)弹簧外径D (3)弹簧内径Ｄ1
D1＝D－2d (4)弹簧中径D2
D1＝D (5)节距ｔ (6)有效圈数ｎ (7)总圈数ｎ1
螺丝螺栓螺钉的CAD画法课件
PPT学习交流
6
1.5d 0.2d
d 0.2d
d
5. 螺钉头的画法
0.8d 0.4d
90°
PPT学习交流
1.5
0.25d 0.5d
7
7
6. 钻孔、螺孔和光孔尺寸
PPT学习交流
8
四、螺栓连接画法
螺栓连接常用的连接件有螺栓、螺母、垫 圈，它用与被连接件都不太厚,能加工成通孔, 且要求连接力较大的情况.
标准型弹簧垫圈 GB/T 93—1987
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，l=60mm
螺柱GB/T 897 M12×50 表示B型双头螺柱，两端均为粗牙 普 通 螺 纹 ， 螺 纹 规 格 d=M12，l＝ 50mm
螺钉GB/T 68 Ml0×60 表示开槽沉头螺钉，螺纹规格 d=M10，l=60mm
轴
键
皮带轮
PPT学习交流
21
一、 键的种类 二、 键的标准编号、图例和标记示例 三、 平键联结的画法 四、 半圆键联结的画法 五、 钩头楔键联结的画法
PPT学习交流
22
一、 键的种类
键的种类很多，常用键的形式有普通平键、 半圆键、钩头楔键等，其中普通平键为最常见 。键也是标准件。
平键
半圆键
钩头楔键
螺钉GB/T 75 M5×25 表示长圆柱端紧定螺钉，螺纹规格d ＝M5，l=25mm
螺母GB/T 6170 M12 表示A级1型六角螺母，螺纹规格
D=M12
螺母GB/T 6178 M16 表示A级1型六角开槽螺母，螺纹规 格D=M16
垫圈GB/T 97.1 12 表示A级平垫圈，公称尺寸（螺纹规 格）d＝12mm，性能等级为140HV级
螺丝螺栓螺钉的CAD画法77页PPT
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
螺丝螺栓螺钉的CAD画法 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
螺丝螺栓螺钉的CAD画法 共76页PPT资料
2. 螺钉连接的比例画法
3. 紧定螺钉连接画法
8-2 键
键的作用:键用于连接轴和 轴上的传动件（如齿轮、皮 带轮等或旋转运动。
轴
键
皮带轮
一、 键的种类 二、 键的标准编号、图例和标记示例 三、 平键联结的画法 四、 半圆键联结的画法 五、 钩头楔键联结的画法
锥齿轮—用于两相 交轴间的传动。
2. 齿轮的齿形
齿轮按轮齿方向和形状的不 同分为直齿、斜齿、人字齿 等。齿型轮廓曲线有渐开线 、摆线、圆弧等，一般采用 渐开线齿廓。
3. 齿轮的结构
轮缘
键槽
轴孔
轮齿 轮毂
幅板
二、直齿圆柱齿轮的基本参数和基本尺寸 之间的关系
1. 齿轮各部分名称及其代号 2. 齿轮的尺寸参数关系
8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
一、常用螺纹紧固件

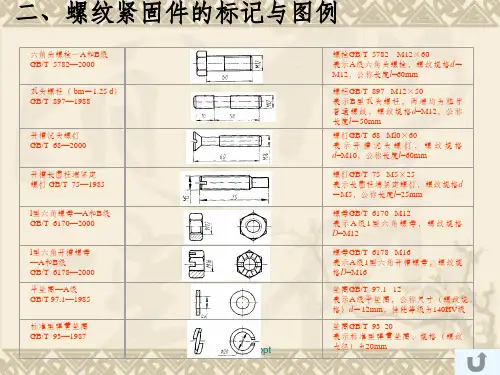

二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
五、 销连接的画法
一、 销的种类
圆柱销
圆锥销
开口销
二、 销的用途
起联接作用
起定位作用
三、 销孔的加工方法
销孔的加工方法
四、销的标准编号、图例和标记示例
圆柱销
GB/T 119.1—2000
圆锥销
GB/T 117—2000
开口销
GB/T 91——2000
公 称 直 径 d＝10mm, 长 度 l=30mm，材料为35钢，热处理 硬度28~38 HRC，表面氧化处 理的A型圆柱销： 销 GB/T 119.1 6m10×30
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD螺栓、螺纹画法实例演示
一、粗牙螺栓M16图形实例
二、画法步骤
1、画法的总思路：六角头实体，光杆部分实体，螺纹部分实体。
此处只介绍螺纹部分实体。
2、查标准计算出M16粗牙螺纹相关数据、三角形牙型数据，
以12.75直径划螺旋，命令：，比如划4圈螺纹，圈高以螺距2为基准，但是在实际确定圈高时要略大于螺距，如
2.01，为了在扫掠时能够实现，如果等于螺距牙型不能扫掠，
所以只能略大于螺距的近似画法，各种螺纹近似圈高实际尺寸可以自己总结。
3、画出原始牙型，方向如下图
扫掠牙型，选择基点选项扫掠，路径旋转螺旋线，以图中边中点为基点。
实现以下实体。
4、以上螺纹已经画出，下面修正牙型：
（1）在螺纹中心画直径13.84圆柱实体，修正原始小径为螺纹小径取并集。
（2）画内直径16，外直径超过螺纹计算大径大一些的圆筒，差集以修正螺纹大径。
至此螺纹部分完成。
把此部分存入块以备插入使用，长度方向复制后并集可以得到不同长度的螺纹长度。
