小波变换与PCNN在图像处理中的比较与结合

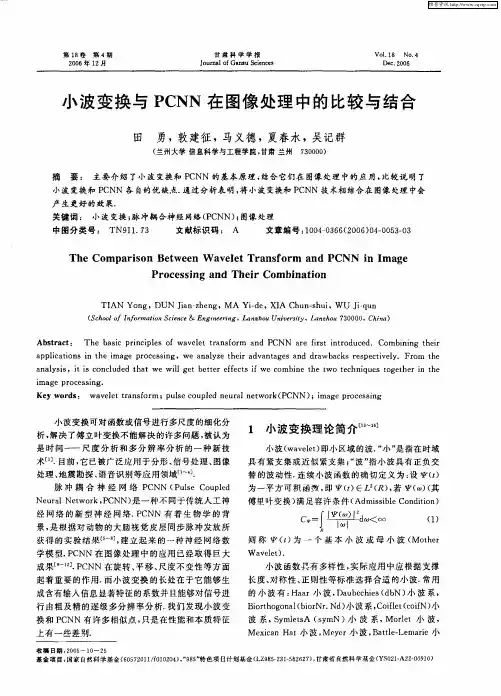

收稿日期:2005-10-25基金项目:国家自然科学基金(60572011/f010204),“985”特色项目计划基金(LZ985-231-582627),甘肃省自然科学基金(YS021-A22-00910)小波变换与PC NN 在图像处理中的比较与结合田　勇,敦建征,马义德,夏春水,吴记群(兰州大学信息科学与工程学院,甘肃兰州　730000)摘　要:　主要介绍了小波变换和PCNN 的基本原理,结合它们在图像处理中的应用,比较说明了小波变换和PCNN 各自的优缺点.通过分析表明,将小波变换和PCNN 技术相结合在图像处理中会产生更好的效果.关键词:　小波变换;脉冲耦合神经网络(PCNN);图像处理中图分类号:　TN 911.73 文献标识码:　A 文章编号:1004-0366(2006)04-0053-03The Comparison Between Wavelet Transform and PC NN in ImageProcessing and Their CombinationTIAN Yo ng ,DUN Jian-zheng,M A Yi-de,X IA Chun-shui,W U J i-qun(School of Information Science &Engineering ,L anzhou University ,Lanzhou 730000,China )Abstract :　The ba sic principles of w av elet transfo rm and PCNN a re first bining their applicatio ns in the image processing ,w e analy ze their adva ntag es and draw backs respectiv ely.From the analysis ,it is co ncluded tha t w e will g et better effects if we co mbine the tw o techniques tog ether in the imag e processing .Key words :　wav elet transform;pulse co upled neural netw o rk(PCNN);image processing 小波变换可对函数或信号进行多尺度的细化分析,解决了傅立叶变换不能解决的许多问题,被认为是时间——尺度分析和多分辨率分析的一种新技术[1].目前,它已被广泛应用于分形、信号处理、图像处理、地震勘探、语音识别等应用领域[1～4].脉冲耦合神经网络PCNN (Pulse Co upled Neural Netw ork,PCNN)是一种不同于传统人工神经网络的新型神经网络.PCNN 有着生物学的背景,是根据对动物的大脑视觉皮层同步脉冲发放所获得的实验结果[5～8],建立起来的一种神经网络数学模型.PCNN 在图像处理中的应用已经取得巨大成果[9～12].PCNN 在旋转、平移、尺度不变性等方面起着重要的作用.而小波变换的长处在于它能够生成含有输入信息显著特征的系数并且能够对信号进行由粗及精的逐级多分辨率分析.我们发现小波变换和PCNN 有许多相似点,只是在性能和本质特征上有一些差别.1　小波变换理论简介[13～16]小波(wav elet)即小区域的波.“小”是指在时域具有紧支集或近似紧支集;“波”指小波具有正负交替的波动性.连续小波函数的确切定义为:设J (t )为一平方可积函数,即J (t )∈L 2(R ),若J (k )(其傅里叶变换)满足容许条件(Admissible Co nditio n)C J =∫R|J (k )|2|k |d k <∞(1)则称J (t )为一个基本小波或母小波(M other Wav elet).小波函数具有多样性,实际应用中应根据支撑长度、对称性、正则性等标准选择合适的小波.常用的小波有:Haar 小波,Daubechies (dbN )小波系,Bio rthog onal(biorN r.Nd)小波系,Coiflet(coifN )小波系,Sy mletsA (sym N )小波系,M orlet 小波,M exican Hat 小波,M eyer 小波,Battle-Lemarie 小第18卷　第4期2006年12月 甘肃科学学报Journal of Gans u Sciences Vol.18　No.4Dec.2006波等.由同一母函数J (t )经伸缩和平移后得到的一组函数J a ,b (t )称为一族小波.小波变换的实质就是采用一族小波函数去表示信号或函数.从20世纪90年代开始,由Eckhor n 等对猫的视觉皮层神经元脉冲串同步振荡现象的研究,得到了哺乳动物神经元模型[5,6],并由此发展形成了脉冲耦合神经网络——PCNN 模型.当PCNN 用于图像处理时,它为一单层二维的局部连接的网络,神经元的个数等于输入图像中像素点的个数,神经元与像素点一一对应.每一个神经元与对应的像素点相连,同时与邻近的神经元相连.如图1所示为PCNN 的一个神经元模型.神经元按照式(2)～式(7)进行迭代计算.图1　脉冲耦合神经网络神经元模型F ij [n ]=ex p (-TF )F i j [n -1]+V F ∑m ijkl Y kl [n -1]+I i j ,(2)　L i j [n ]=ex p(-T L )L ij [n -1]+V L ∑w ijkl Y kl [n -1],(3)U i j[n ]=F ij [n ](1+U L ij [n ]),(4)Y ij [n ]=1,if U ij [n ]>E i j [n ],(5)Y ij [n ]=0,otherwise,(6)　E ij [n ]=ex p(-T E )E ij [n -1]+V E ∑Y kl [n -1]F ,(7)其中F 就是第(i ,j )个神经元的n 次反馈输入F ij [n ];I ij 为外部输入刺激信号;U 为突触之间连接强度常数;同样L 为线性输入项L ij [n ];E 为神经元内部活动项U 能否激发脉冲产生动态门限E ij [n ];Y 是PCNN 脉冲输出Y i j [n ];U 为神经元内部活动项U ij [n ].2　小波、PC NN 在图像处理中的比较通常在图像处理的不同处理阶段,选择使用小波和PCN N 各自的优点,来获取最佳的效果.以下通过小波变换和PCNN 在图像处理中的几个应用问题,说明它们之间的异同,以及各自的优缺点[17].(1)边缘检测　从理论上讲,小波针对于一维信号的奇异性检测是非常有效的.而对于二维图像边缘检测问题,尽管基于小波变换的算法对噪声的敏感性相对于基于PCNN 的算法较低,因而在含噪情况下对该问题的处理具有优势.但小波却对角度、弧度等边缘问题,在多尺度的框架下,需要大量的变换系数来描述,通常的临界抽样或降维小波,很难达到设想的效果.而PCNN 所具有的旋转、平移、尺度不变性,正好可以弥补小波在该方面的缺点,因此它在这方面的应用中起着非常重要的作用.(2)消噪处理　在图像及信号的除噪方面,用PCNN 处理,几乎不会给图像带来任何新的污染.用小波进行除噪也会产生很好的结果,但是如果噪声点处于边缘等重要位置,则除噪会导致边缘模糊,在这种情况下,PCNN 就显示出很大的优势.不过,就目前的评价标准而言,小波除噪算法已非常成熟,应用广泛,处理后图像的信噪比高,并且算法的计算复杂度远远小于基于PCNN 的除噪算法.而PCNN 用于图像除噪,仍处于理论探索阶段.就目前的研究成果来看,PCNN 的非线性特点非常适用于图像除噪领域,但必须跨越计算复杂度这一难关.(3)纹理识别　图像的纹理识别与分割有很大关系,它包括将图像分割成一些“相类似”的区域,而这些区域的局部纹理质量是不变的.纹理元素的方向和频率对识别来说是很重要的参数[18～20].要想从2个不同的纹理中识别出其中一个,必须观察垂直方向、水平方向、对角线方向的输出能量和它们的交叉尺度.另外,对于不同的图像,能量的交叉扩展尺度也是不相同的.在这种情况下,小波变换就会显示出很大优势.当然,小波的后处理算法必须聚集各个尺度和方向上的响应.PCNN 的旋转不变特性,具有提供任意不同方向特征的潜质,在该方面的研究,必将推动该领域的发展.3　小波变换与PCNN 的结合目前,在生物学和化学中小波变换和PCNN 技术已经得到广泛的应用[21,22].Mary Lou Padg ett 和John L Joh nso n [22]提出了一种PCNN 和小波变换在生物传感器中的应用方法.从传感器得到的不稳定的数据流含有大量的噪声,将该含噪时间信号按规则构成一个二维矩阵,因此图像处理技术可得以应用.时间抽样序列形成的图像分成5个部分,其中4个角上的方形区域是通过4个传感器得到的数据,这4个区域被直线边界分开,中间部分是背景图像.应用PCNN 技术对形成的图像进行处理,可以得到由PCNN 因数形成的图像.由于4个角上传感器受54 甘肃科学学报 2006年　第4期噪声污染的程度各不相同,PCNN因数含噪的程度也各不相同,应用小波对PCNN因数进行分解,其系数对噪声具有自适应性.通过小波变换,对PCNN 因数进行分类,从而可以探求哪些PCNN因数里包含有我们所感兴趣的信息,并提取这些有用的数据.对传感器信号仿真的例子说明:PCNN对图像进行处理后可以有效地将信号从背景中分离出来. PCNN的因数中包含了大量的有用信息,我们可以通过小波变换从中提取最感兴趣的因数,从而对经过PCNN处理得到的因数进行了压缩,提高了效率.文献[23]中提出了这项技术的硬件应用,并且指出在检测和鉴别不稳定的化学药品时,PCNN和小波分析技术相结合也是非常有效的.PCNN具有平移不变性,这一特性为小波所吸收,发展为所谓的平移不变小波,在图像处理中,平移不变小波可提供线性相位,用于图像压缩可减小人工效应.PCNN具有旋转不变性,这一特点为图像的方向性分析提供了参考,许多新的基于小波的变换方法可以提供旋转不变性,以获取局域化的方向特征.这些新的方法组合了二者的优点,因而算法复杂度相当高.基于小波变换和PCNN在图像处理中的应用说明了它们的优势和不足,并且对它们进行了比较,说明了小波变换和PCNN在本质特征上的差别及相似之处.通过分析,我们发现单纯地使用小波变换或PCNN均存在一定的局限性.需要进一步的研究,才能使两者真正地融合,使得理论基础更加完整严谨,算法更加规范实用.参考文献:[1]　M allat S.A Th eory fo r M ultires olution Signal Decomposit- ion:Th e Wav elet Rep resentation[J].IEEE Trans Pattern Anal M ach In tel,1989,11(7):674-693.[2]龚怀云,寿纪麟,王绵森.应用泛函分析[M].西安:西安交通大学出版社,1985.[3]　M allat S,Hw ang W L.Singularity Detection and Proces singwith W av elets[J].IEEE Trans on information th eo ry,Special iss,1992,38(2):617-643.[4]赵纪元,何正嘉.小波包-自回归谱分析及在振动诊断中的应用[J].振动工程学报,1995,8(3):198-203.[5]Eck horn R,Reitboeck H J,Arnd tetal M.Featu re LinkingVia Synchroniz ation Among Distribu ted As semblies:Simula- tion of Res ults from Cat Cortex[J].Neural Computation, 1990,2(3):293-307.[6]　Eckhorn R,Frien A,Bau er R,et al.High Frequency Os ci- llations in Primary Vis ual Cortex of Awak e M onkey[J].Ne- u ro Rep,1993,4(3):243-246.[7]　Kreiter A K,Singer W.Oscillatory Neuronal Respons es inthe Vis ual Cortex of the Aw ake M acaque M onk ey[J].Eu r- opean J Neu rosci,1992,4:369-375.[8]　Frien A,Eck horn R,Bau er R,et al.Stimulus-specific FastOscillations at Zero Phas e Betw een Vis ual Areas V1and V2ofAw ake M onk ey[J].Neu ro Rep,1994,5(17):2273-2277. [9]　Liu X,W ang D L.R ange Image Seg men tation Using a R ela- xation Os cillator Netwo rk s[J].IEEE Trans.Neural Netw o- rk s,1999,10(3):564-573.[10]　Kins er J M.Fov eation by a Puls e-cou pled Neural Netw ork[J].IEEE Trans.Neural Netw orks,1999,10(3):621-625.[11]　Johns on J ohn L,Padgett M ary Lou.PCNN M odel and Ap pl- ications[J].IEEE trans,on Neu ral Netw orks,1999,10(3): 480-498.[12]　J oh nson J L.Puls e-coupled Neural Nets:Trans lation,Rota- tion,Scale,Dis tortion and Intensity Signal Invariance for Images[J].Appl Opt,1994,33(26):6239-6253.[13]　秦前清,杨宗凯.实用小波分析[M].西安:西安电子科技大学出版社,1994.[14]　崔锦泰(美).小波分析导论[M].程正兴译.西安:西安交通大学出版社,1996.[15]　程正兴.小波分析算法与应用[M].西安:西安交通大学出版社,1998.20-76.[16]　杨福生.小波变换的工程分析与应用[M].北京:科学出版社,1999.[17]　Thomas L.Inh erent Features of Wavelets and Puls e CoupledNeural Netw ork s[J].IEEE Trans on Neural Netw orks,1999,10(3):204-1092.[18]　J anin A,Farrokh nina F.Uns upervis ed Tex tu re Seg men tati- on Using Gab or-filter[J].Pattern Recognition,1991,24(12):1167-1186.[19]　Porat M,Zeevi Y.Localized Tex ture Processing in Vision:Analysis and Synth esis of Gaborian Space[J].IE EE TransBiomed Eng,1989,36:115-129.[20]　M allat S.W av elets for a Vision[J].Proc IEEE,1996,84(4):604-614.[21]　M ary Lou Padgett.Puls e Coupled Neural Netw orks(PC- NN),W avelets and R adial Basis Functions:Olfactory Sens or Application s[J].IEEE Trans action s on Neu ral Netw orks,1998,3:1784-1789.[22]　Pad gett M L,J oh nson J L.Puls e Coupled Neu ral Netw orks(PCNN)and W avelets:Biosensor Applications[J].ProcIEEE Int Conf Neural Netwo rk s,1997,4:2507-2512. [23]　Th Lindblad,Székely G,Pad gett M L,et al.Implementingthe Dynamic Decay Ad justment Algorith m in a CNAPSParallel Computer System[J].Nucl Instr M eth,1996,A381:502-507.作者简介:田　勇,(1969-)男,甘肃省天水人,现为兰州大学信息科学与工程学院讲师并为在职博士研究生.55第18卷 田勇等:小波变换与PCNN在图像处理中的比较与结合 。
