汽油加氢流程
汽油加氢流程
汽油加氢流程-稳定单元
• 1、来自二段冷热高分的二段反应产物送至稳定塔 （C-3302），经过E-3301 A/B/C/D换热，使得稳 定塔的进料得到预热。 • 2、稳定塔的塔顶产物在稳定塔顶空气器（A-3301） 内冷凝进入稳定塔回流罐（D-3301），在稳定塔 回流罐（D-3301）内，含酸废水通过界面液位控 制，被送至含酸废水系统。液态烃相由稳定塔回 流泵（P-3301 A/B）作为回流返回至C-3302塔顶， 酸性气被送至低瓦。 • 3、稳定塔底产物经过E-3301 A/B/C/D换热，并经 过空冷器（A-3302）冷却，产物在冷却器（E3302）中被进一步冷却，随后被送出装臵。
汽油加氢流程-二段反应单元
• 1、脱硫化氢汽提塔（C-3601）的目的在于通过降 低在二段反应段内的H2S气体分压，去除部分H2S。 • 2、来自一段冷高分（D-3201）的一段反应产物首 先通过一段高分油泵（P-3203 A/B）被送至H2S汽 提塔（C-3601），采用二段反应产物的热量E3603进行预热。C-3601塔顶物料在二段反应空冷 （A-3601）中冷凝后进入二段冷高分（D-3602）。 • 3、脱硫化氢汽提塔底产物采用二段进料泵（P3601 A/B）输送，与分馏塔塔底重汽油泵（P3103 A/B）从分馏塔来（一段反应中未处理的） 重汽油的混合，这些过量物料通过工段送出。
汽油加氢流程-一段反应单元
• 4、精制反应器产物通过E-3201、E-3202、E-3203 A/B、E3205换热，最终经过A-3201以及冷凝器E3204冷却。经过冷却的一段反应产物进入一段冷 高分（D-3201），在该处三相发生分离： • 通过界面液位控制去除包含H2S和盐分的液体水相， 并被送往含酸废水系统。 • 一段高分油被分成两部分：一部分通过一段高分 油泵（P-3203 A/B）送至二段反应，另一部分作 为急冷油被用于一段主反应器（R-3201）。 • 气相被送至一段循环氢脱硫系统。循环氢与新氢 混合，经一段循环气压缩机（K-3201 A/B）中压 缩，经过压缩的循环氢被送回E-3203 A/B入口。）
汽油加氢反应
汽油加氢反应
汽油加氢反应是指将石油中的高碳链烃（如石脑油、重油）通过加氢反应转化为较低碳链烃的过程。
这个过程主要是通过加氢设备将汽油的分子结构改变，以提高其燃烧效率和减少污染物排放。
汽油加氢反应通常在催化剂的存在下进行。
催化剂通常是由贵金属（如铂、钯）或其他金属（如镍、钼）组成的。
这些催化剂能够促使高碳链烃中的碳-碳和碳-氢键断裂，以及氢原子的添加和重新排列。
在汽油加氢反应中，高碳链烃与氢气一起通过加氢反应器，反应器内的催化剂起到催化剂的作用。
在一定的温度和压力下，氢气与高碳链烃发生反应，产生较低碳链的烃类化合物。
这些较低碳链的产物具有更好的燃烧性能和较低的排放物含量。
通过汽油加氢反应，可以将石脑油等重质烃转化为轻质烃，例如丁烷和丙烷等，从而提高汽油的抗爆性能，增加燃油的效率和能量密度，减少废气中的碳氢化合物和氮氧化物排放。
这对于改善燃油质量、提高环境友好性以及符合排放标准都具有重要意义。
需要指出的是，具体的汽油加氢反应具有一系列的变量，包括反应温度、压力、催化剂种类和配方等，都会对反应的产物分布和效率产生影响。
因此，对于具体的工程应用，需要通过研究和优化来确定最佳的反应条件和催化剂配方。
汽油加氢处理工艺流程
汽油加氢处理工艺流程是一种利用氢气对汽油进行加氢反应的工艺，以提高汽油的质量和性能。
汽油加氢处理主要是通过加氢裂化、加氢脱硫、加氢脱氮和加氢脱芳等工艺来提高汽油的辛烷值、减少硫、氮等杂质的含量，提高汽油的清洁度和燃烧效率。
汽油加氢处理工艺流程通常包括以下几个主要步骤：1. 精制汽油原料的准备：首先需要将原油经过初步的精制处理得到催化裂化汽油或者石化汽油。
这些原料汽油包含大量的不饱和烃、硫、氮和芳烃等杂质，需要通过加氢处理来改善其性能。
2. 加氢裂化：将精制汽油原料与氢气混合，并通过加热至一定温度、压力下进行加氢处理，使得其中的不饱和烃（烯烃、芳烃）和饱和烃发生加氢反应，生成高辛烷值、低芳烃含量的汽油。
加氢裂化是汽油加氢处理的核心步骤。
3. 加氢脱硫：经过加氢裂化处理后的汽油还含有一定量的硫化物，需要进行加氢脱硫处理。
加氢脱硫过程中，硫化物与氢气在催化剂的作用下发生反应，生成硫化氢并得到脱硫汽油。
4. 加氢脱氮：加氢处理后的汽油可能还含有一定量的氮杂质，影响汽油的清洁度和燃烧效率。
因此，需要进行加氢脱氮处理，将氮杂质也去除。
5. 加氢脱芳：芳烃是汽油中的一种重要成分，但过多的芳烃含量会影响汽油的清洁度和辛烷值。
因此，需要通过加氢反应将部分芳烃转化成饱和烃或环烷烃，以提高汽油的品质。
6. 分离和提纯：经过加氢处理后的汽油通过冷却、分离等步骤，将其中产生的硫化氢、氨和其它杂质分离，最终得到高质量、清洁的汽油产品。
7. 催化剂再生：加氢处理中用到的催化剂随着时间的延长会受到积碳、中毒等影响，影响催化剂的活性和寿命。
因此，需要对催化剂进行再生处理，以恢复催化剂的活性和延长使用寿命。
总的来说，汽油加氢处理工艺流程是一种重要的汽油炼制技术，可以有效提高汽油的品质和性能，满足现代汽车对清洁高效燃料的需求。
在石油加工行业中有着广泛的应用和良好的市场前景。

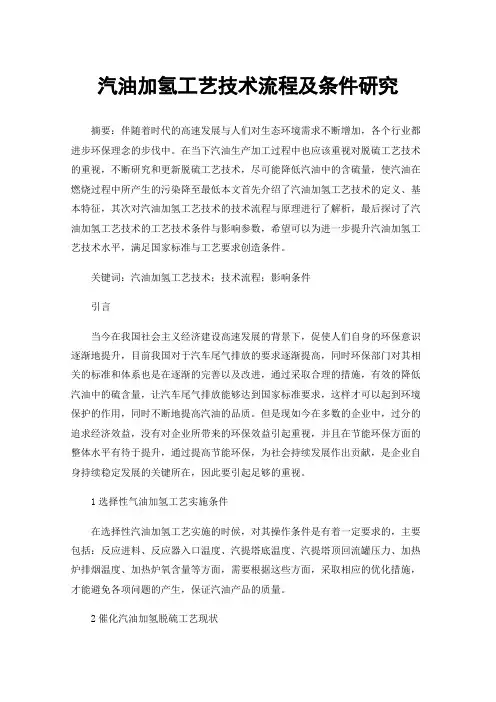

汽油加氢工艺技术流程及条件研究
汽油加氢工艺技术流程及条件研究摘要：伴随着时代的高速发展与人们对生态环境需求不断增加，各个行业都进步环保理念的步伐中。
在当下汽油生产加工过程中也应该重视对脱硫工艺技术的重视，不断研究和更新脱硫工艺技术，尽可能降低汽油中的含硫量，使汽油在燃烧过程中所产生的污染降至最低本文首先介绍了汽油加氢工艺技术的定义、基本特征，其次对汽油加氢工艺技术的技术流程与原理进行了解析，最后探讨了汽油加氢工艺技术的工艺技术条件与影响参数，希望可以为进一步提升汽油加氢工艺技术水平，满足国家标准与工艺要求创造条件。
关键词：汽油加氢工艺技术；技术流程；影响条件引言当今在我国社会主义经济建设高速发展的背景下，促使人们自身的环保意识逐渐地提升，目前我国对于汽车尾气排放的要求逐渐提高，同时环保部门对其相关的标准和体系也是在逐渐的完善以及改进，通过采取合理的措施，有效的降低汽油中的硫含量，让汽车尾气排放能够达到国家标准要求，这样才可以起到环境保护的作用，同时不断地提高汽油的品质。
但是现如今在多数的企业中，过分的追求经济效益，没有对企业所带来的环保效益引起重视，并且在节能环保方面的整体水平有待于提升，通过提高节能环保，为社会持续发展作出贡献，是企业自身持续稳定发展的关键所在，因此要引起足够的重视。
1选择性气油加氢工艺实施条件在选择性汽油加氢工艺实施的时候，对其操作条件是有着一定要求的，主要包括：反应进料、反应器入口温度、汽提塔底温度、汽提塔顶回流罐压力、加热炉排烟温度、加热炉氧含量等方面，需要根据这些方面，采取相应的优化措施，才能避免各项问题的产生，保证汽油产品的质量。
2催化汽油加氢脱硫工艺现状在现今时代，对于各个国家来说，最为重要的问题就是环境问题，这直接影响着全世界的可持续发展。
在当下汽油是日常生产工作生活之中最为重要的一种能源，汽油基本都是通过催化裂化生产而成，在此过程中会产生许多含硫物质，这就会导致汽油在燃烧中产生大量污染物，所以在当下对于催化汽油，都会采用加氢脱硫工艺来进行净化和清洁。
汽油加氢工艺流程
汽油加氢工艺流程说明
由界区来的原料油经过过滤器、流量累积表FQ-101进入加氢原料缓冲罐D-106,由进料泵G-101/A、B抽出经换热器E-107/A、B管程与分馏塔底石脑油产品换热，然后与循环氢混合进E-101/A、B壳程，再与蒸汽发生器E-100管程来的加氢反应产物进行换热，最后经加热炉F-101加热至要求温度，自上而下流经加氢精制反应器R-101。
在反应器中，原料油和氢气在催化剂的作用下，进行加氢脱硫、脱氮、烯烃饱和等精制反应。
从加氢精制反应器R-101出来的反应产物先通过蒸汽发生器E-100产生1.1MPa蒸汽，再与混氢原料及高分油换热后进入反应产物空冷器E-103，冷却至60℃左右进入反应产物后冷器E-104，冷却至40℃左右进入高压分离器D-101进行油、气、水三相分离。
为了防止加氢反应生成的硫化氢和氨在低温下生成铵盐，堵塞冷换设备，在冷换设备适当位置注入洗涤水。
高压分离器顶循环氢气体经脱硫后进入循环氢压缩机入口分液罐D-102循环使用。
从高压分离器中部出来的液体生成油，经减压后与反应产物换热后进入分馏塔C-101进行分馏。
从高压分离器底部出来的酸性水经减压后送至污水汽提装置处理。
高分油与反应产物换热后进入分馏塔，塔底以1.0MPa过热蒸汽提供汽提蒸汽。
塔顶油汽经空冷器E-105、水冷器E-106冷凝冷却到40℃后进入塔顶回流罐D-103。
液体作为塔顶回流。
含硫气体进入瓦斯脱硫系统进行脱硫。
从塔底出来的脱硫化氢石脑油与原料换热后进产品
脱水罐D-111脱水，再通过产品泵G-104/A、B进入空冷E-108E。
加氢技术培训资料PPT汽油加氢技术ppt
2023-10-28
目 录
• 加氢技术概述 • 汽油加氢技术简介 • 汽油加氢技术应用与案例 • 汽油加氢技术的未来发展与挑战 • 加氢技术的前沿动态与最新进展
01
加氢技术概述
加氢技术的定义与特点
定义
加氢技术是一种将劣质燃料油转化为高质量燃料油或化工原料的清洁能源技 术。通过向燃料油中加入氢气，使其经过加氢反应，实现燃料油的升级和转 化。
而提高汽油的辛烷值。
降低汽油烯烃含量
烯烃是汽油中的一种成分，可能 导致发动机磨损。通过加氢过程 ，可以降低汽油中烯烃的含量， 从而延长发动机寿命。
脱硫
加氢过程还可以脱除汽油中的硫化 物，减少硫对环境和发动机的影响 。
汽油加氢技术的优势与局限
优势
汽油加氢技术可以提高汽油的品质和性能，降低发动机磨损 和环境污染，同时提高燃料的利用率。
发展
目前，加氢技术已经成为一种成熟且广泛应用的能源转化技术。在国内外，许多炼油厂和化工厂都采用加氢技 术来处理劣质燃料油和化工原料。同时，随着技术的不断进步，加氢反应的条件逐渐变得温和，设备投资也得 到了降低，使得加氢技术在未来的发展前景更加广阔。
02
汽油加氢技术简介
汽油加氢技术的定义与流程
汽油加氢技术的定义
脱硫
加氢技术可用于降低汽油 中的硫含量，提高汽油的 环保性能。
脱氮
加氢技术可用于降低汽油 中的氮含量，提高汽油的 燃烧效率。
汽油加氢技术在不同类型汽油生产中的应用案例
普通汽油
通过加氢处理，调整生产 原料的组成，生产出符合 国家标准的普通汽油。
高级汽油
通过加氢处理和精细化调 整，生产出高级汽油，满 足高端市场需求。
催化重汽油选择性加氢操作规程
精品第一章装置概述及操作说明一、装置概述催化汽油选择性加氢装置，设计能力为20×104/a。
加氢装置原料为来自催化的FCC汽油，经过选择性加氢精制使产品质量达到国家标准。
二、工艺特点催化汽油选择性加氢是目前催化汽油降低硫含量，提高油品质量的重要手段，主要用于生产满足标准规范的最终产品。
汽油选择性加氢能有效地使原料油中的含硫化合物氢解，大幅度降低催化汽油硫含量而辛烷值损失较低的特点。
三、产品及副产品说明产品性质项目230℃调和油250℃调和油密度，cm3/g(20℃) 0.7087 0.7066硫，μg/g109 35RON（中红外）92.1 91.4RON损失-0.3 -1.0MON（中红外）82.0 81.7MON损失0.1 0.4抗暴指数损失-0.2 -0.7烯烃，V％（荧光法）22.98 21. 37烯烃饱和率，% 2.0 8.9馏程，℃初馏点10% 30% 50% 70% 90% 干点4052678912718120739516587128180207辅助原料氢气：化学分子式 H2外观与性状：无色、无无臭的气体最大爆炸压力（MPa）：0.720熔点（℃）：-259.2 燃烧热（kJ/mol）: 241.0沸点（℃）：-252.8 最小点火能（MJ）：0.019闪点（℃）：<－50 爆炸上限％（V/V）：74.1引燃温度（℃）：400 爆炸下限％（V/V）：4.1相对密度（空气＝1）：0.07 相对密度(水=1)0.07(-252℃)分子量：2.01 蒸汽压：13.33kPa/-257.9℃临界温度(℃)：-240 临界压力(MPa)：1.30溶解性：不溶于水，不溶于乙醇、乙醚；主要用途：做高能燃料；利用氢气的还原性，可以冶炼重要的金属；用于合成氨和甲醇等，石油精制、有机物氢化及作火箭燃料。
副产品硫化氢：S化学分子式 H2外观与性状：无色有恶臭的气体最大爆炸压力（MPa）：0.490熔点（℃）：-85.5 燃烧热（kJ/mol）: 241.0沸点（℃）：-60.4 最小点火能（MJ）：0.077闪点（℃）：无意义爆炸上限％（V/V）：46.0引燃温度（℃）：260 爆炸下限％（V/V）：4.0相对密度（空气＝1）：1.19 相对密度(水=1)无资料分子量： 34.08 饱和蒸汽压（kPa）：2026.5（25℃）临界温度(℃)：100.4 临界压力(MPa)：9.01溶解性：溶于水、乙醇主要用途：用于化学分析如鉴定金属离子。
汽油加氢工艺流程
汽油加氢工艺流程汽油加氢工艺是利用加氢技术将汽油中的硫、氮等杂质和不饱和烃加氢，提高汽油的抗爆性能和减少有害物质排放，以满足环保和能源需求。
下面我将为大家介绍汽油加氢工艺的流程。
汽油加氢工艺流程主要包括前处理、加氢反应、分离、脱硫、脱氮等环节。
首先是前处理环节，将送入的汽油通过一系列的操作进行预处理，主要是去除杂质。
首先要进行酸性成分的中和，通常使用钠碱或者石碱进行中和反应，以去除汽油中的酸性物质。
然后进行脱水操作，通过脱水剂吸附汽油中的水分，以减少后续的氢气消耗。
最后进行硫化物的去除，通过添加金属氧化物进行硫化物的吸附，以减少后续脱硫操作的负荷。
接下来是加氢反应环节，将经过前处理的汽油送入加氢反应器，通过加氢催化剂的存在，使汽油中的不饱和烃和硫、氮等杂质发生加氢反应。
加氢反应温度通常在150℃左右，压力在1.5-5MPa之间，以保证反应的有效进行。
在加氢反应过程中，不饱和烃会发生加氢反应生成饱和烃，而硫和氮等杂质则会与氢气发生反应生成相应的氢化物。
然后是分离环节，将经过加氢反应的汽油送入分离塔进行分离操作。
分离塔内的汽油会与一定的溶剂进行混合，在适当的温度和压力下，不同成分的汽油会分层沉淀。
通过控制操作条件，可以使分离塔内汽油中的硫、氮等杂质从溶剂中分离出来。
接着是脱硫环节，将从分离塔中分离出来的杂质汽油送入脱硫塔进行脱硫处理。
脱硫塔内通常使用一定的脱硫剂，如氧化钠或硫化钠，通过与汽油中的硫化物发生反应，使其转化为可溶的硫酸盐，并从汽油中分离出来。
在脱硫过程中，需要注意控制操作温度和压力，以保证脱硫效果。
最后是脱氮环节，将从脱硫塔中分离出来的汽油送入脱氮塔进行脱氮处理。
脱氮塔内通常使用铜催化剂，利用其对二级胺的选择性吸附能力，将汽油中的氮化合物吸附下来，并从汽油中分离出来。
脱氮过程中需要控制塔内的温度和压力，以提高脱氮效果。
汽油加氢工艺流程通过一系列的操作，将汽油中的硫、氮等杂质和不饱和烃加氢，提高汽油的抗爆性能和减少有害物质排放。
加氢技术培训资料PPT汽油加氢技术ppt
汽油加氢技术的工艺流程
原料预处理
将原料油进行过滤、脱水和脱盐等 预处理，去除其中的杂质和有害物 质。
加氢反应
将预处理后的原料油加入加氢反应 器中，在高温高压和催化剂的作用 下进行加氢反应。
产品分离
反应后的产物经过冷却、分离和精 馏等工艺流程，得到精制汽油和其 他轻质油品。
催化剂再生
催化剂在使用过程中会逐渐失活， 需要定期进行再生处理，恢复其活 性。
ห้องสมุดไป่ตู้
生产效率和产品质量。
02
汽油加氢技术
汽油加氢技术的定义和原理
定义
汽油加氢技术是指在炼油过程中，将汽油通过加氢反应器，使用氢气作为催 化剂，使汽油中的杂质和有害物质在氢气的作用下转化为液态水和轻质油的 过程。
原理
汽油加氢技术的原理是利用氢气的还原性，将汽油中的氧化物、硫化物等杂 质还原成液态水和轻质油，同时将氮、氧等有害物质还原成氢气排出。
加氢技术原理
加氢技术主要基于氢气在高温高压下与油品中的硫、氮、氧 等杂质发生化学反应，生成水、氨、醇等物质，从而达到净 化油品的目的。
加氢技术在石油工业的应用
石油炼制领域
加氢技术在石油炼制领域广泛应用于常减压、催化裂化、重整等装置中，主要进行脱硫、 脱氮、脱氧等反应，提高产品质量和安定性。
燃料油领域
对排放的废气、废水、废渣进行治理，达到国家排放 标准；
加强环保意识教育，提高员工环保意识。
THANKS
谢谢您的观看
氢油比
氢油比是影响加氢反应的重要因素，比值过高或过低都不利 于反应的进行。
催化剂种类和剂量的影响
催化剂种类
催化剂种类对加氢反应的活性和选择性有很大影响，不同的催化剂具有不同 的活性中心和作用机理。
芳烃的生产 裂解汽油加氢精制过程
R
+ 4H2
S
+ R C4H9 H2S
+ 5H2
N
COOH
+ 3H2
+ C5H12
NH 3
+ CH 3
2H2O
02
裂解汽油加氢精制 工艺流程
裂解汽油加氢精制工艺流程
图 两段加氢法工艺流程图
1-脱C5塔；2-脱C9塔；3-一段加氢反应器；4-加热炉；5-二段加氢反应器； 6-回流罐；7-压缩机；8-闪蒸罐；9-汽提塔液体，换热后进入硫化氢汽提塔9，含有微量硫化氢的溶解性气体从 塔顶除去，返回乙烯装置或送至燃料气系统。汽提塔塔釜产品则为加氢裂解汽油，可直接 送芳烃抽提装置。经芳烃抽提和芳烃精馏后，得到符合要求的芳烃产品。
03
裂解汽油加氢精制 操作条件
裂解汽油加氢精制操作条件
裂解汽油加氢精制操作条件
04
空速
空速越小：催化剂的装填量越大，物料 在反应器内停留时间较长，造成结焦、 析炭
空速过大：转化率会降低 空速一般为3.0~5.5h-1
小
结
裂解汽油加 氢精制的反 应原理
裂解汽油加 氢精制的工 艺流程
裂解汽油加 氢精制的操 作条件
01
反应温度
反应放热，温度降低，对反应有利，但 是反应速率太慢，对工业生产不利
温度过高，会使芳烃加氢又易产生裂解 与结焦，降低催化剂的使用周期
一段加氢反应温度一般为60~110℃， 二段加氢反应温度一般为320~360℃
裂解汽油加氢精制操作条件
02
反应压力
加氢反应是体积缩小的反应，提高压力 有利于反应的进行
P升高：加快反应速率，抑制脱氢和裂 解等副反应的发生，减少焦炭的生成， 延长催化剂的寿命
汽油加氢动工及其硫化方案
汽油加氢开车步骤：1、预备工作：SHU催化剂按要求装填完毕，氮气冲压置换并吹扫反映器内催化剂，在这一进程中完成初步试密。
联系罐区预备好惰性石脑油。
2、 SHU反映器气密：SHU反映器氮气气密合格后，进行氢气气密。
从混合加氢新氢压机一级出口引氢气，引氢气前抽2块盲板：SHU反映器补氢阀前盲板。
氢气去循环氢压机处盲板。
SHU反映器充压至、；，对动过的人孔，法兰，卸料口，冷氢过滤器进行气密，同时对E9701,E970二、E9703动过的法兰及密封点进行气密，确认气密合格。
3、SHU反映器催化剂预硫化：①SHU反映器气密合格后，改好预硫化流程，，开压机，SHU反映器开始氢气循环，维持反映器压力，从压机入口补氢气，从高分压控纵火炬置换系统内空气，直至取样合格。
氧含量小于%②点F5101给反映器升温，升温速度30℃/h，升至反映器入口120℃恒温4小时。
③继续以20℃/h的速度将入口升至180℃，开始注硫化剂，注硫量依如实际情形调整（原始动工时最大200千克/小时，最小100千克/小时）使温度缓慢升至220℃。
注意：硫化时床层温升小于30度，出口未见硫时床层最高温度必需小于250度。
④一样8-10小时反映器出口见硫，反映器出口见硫化氢且浓度＞%后，220℃恒温4小时，每小时做循环氢样，调整注硫量维持循环氢中硫化氢浓度%%。
⑤以30℃/h的速度升温将反映器入口温度升至315℃，至少维持8小时，直至硫化终止，停止注硫。
(HDS部份催化剂高温硫化温度是340度)⑥SHU以30℃/h的速度反映器降温。
当反映器床层降至100℃以下时，视情形灭F5101，停压机。
关闭硫化线手阀，氮气置换，硫化线加盲板。
硫化要点：（1）反映器温差<30℃。
（2）循环氢中无硫化氢时不能超过250℃。
（3）若是温度到250℃（出口）还无硫化氢显现，那么需把入口温度降下来。
若是温差>30℃，那么需减少DMDS注入量。
（4）硫化氢显现后，%以后，维持回路中硫化氢，一直维持那个浓度。
车辆加氢流程
到达加氢站。
首先，将车辆开到加氢站指定的加氢区域，并确保周围没有其他障碍物。
准备加氢。
在加氢前，检查车辆的油量和电量等，并保持车辆的清洁，以防杂质进入加氢系统。
打开加氢口盖。
通常，加氢口盖位于车辆侧面的下部。
连接加氢枪。
将加氢枪插入车辆的加氢口，并确保连接紧密，没有泄漏。
设置加氢量。
在加氢设备上输入所需的加氢量，或者选择预设的加氢量。
加氢过程。
加氢过程中，可以通过车辆仪表盘上的加氢指示灯来了解加氢进度。
监控加氢过程。
加氢员会监控整个加氢过程，确保一切正常。
完成加氢。
加氢完成后，关闭加氢设备的开关，断开加氢枪与车辆的连接。
关闭加氢口盖。
关好车辆的加氢口盖，并启动发动机，继续行驶。
此外，加氢站的工作人员会进行一系列的安全检查，包括检查车辆的气瓶及相关附件，确保车辆符合充装条件。
整个加氢流程的安全性非常重要，因此，加氢站通常会有专门的安全措施，如静电接地线和轮挡，以防止意外发生。
汽油加氢操作指南
异常处理方法
1、联系生产运行科 2、将进料改手动控制，联系仪表处理，
控制好进料阀位在正常值 3、迅速切换至备用脱砷过滤器
第二章 操作指南
2.2选择性加氢反应单元 2.2.1选择性加氢反应系统操作原则
选择性加氢反应是放热反应，催化剂床层温度是选择性 加氢反应的重要参数，提高温度有利于选择性加氢反应深度， 但温度过高，容易造成床层“飞温”。 操作过程中防止催化剂床层超温，如发现催化剂床层温度急 剧上升，应及时降低反应器入口温度，待催化剂床层温度恢 复正常后，恢复正常操作。
现象
原因 反应进料中断
床层超温 床层温升波动
新氢压缩机停机
处理方法
按事故预案中反应进料中断事故处 理
提高冷氢量，降低反应温度,切断进 料、反应系统泄压，并用氮气进 行置换系统
按事故预案中循环氢压缩机停机事 故处理
第二章 操作指南
2.3.1分馏塔单元操作原则 C-9101主要作用是对预加氢反应产物进行轻汽油、重汽
第二章 操作指南
正常操作： 影响因素 反应器入口温度波
动
处理量波动 混氢流量波动
调整方法
反应器入口温度过高则开大 TIC-9015控制阀，反之则 关小
通过调节FIC-9006稳定处理量
通过混氢流量控制阀FIC-9008 来调节混氢流量至稳定
调节方式 开大或关小TIC-9015
开大或关小FIC-9006 开大或关小FIC-9008
第二章 操作指南
正常调整
异常处理 现象 原因
处理方法
原料泵出口流控阀FV9006失灵
改副线调节原料量（同时注意保持 最小流量）稳定空速，联系仪 表修理。
原料控制 阀 FIC-9006调 节原料量在 指标之内
汽油加氢双塔循环流程
汽油加氢双塔循环流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在当前全球范围内，能源资源的日益减少，对清洁、高效能源的需求也日益增加，特别是在车辆尾气排放治理领域，对绿色环保的燃料及净化技术的研究和应用更是亟待发展。
炼油厂采用的主流石油加工工艺——催化加氢工艺详解
炼油厂采用的主流石油加工工艺——催化加氢工艺详解本文导语石油加工当中一个重要的过程是催化加氢，近年来随着环保要求不断提高及后续产品不断开发，高质量的加氢产品需求逐渐加大，催化加氢技术在化工生产中的地位也越来越受到重视，大量不饱和化合物、含氧化合物、含氮化合物等利用催化加氢技术制备的后续产品质量好、收率高。
目前炼油厂采用的加氢过程主要分为两类：一类是加氢处理，一类是加氢裂化。
用这种技术的目的在于脱除油品中的硫、氮、氧及金属等杂质，同时还使烯烃、二烯烃、芳烃和稠环芳烃选择加氢饱和，从而改善原料的品质和产品的使用性能。
此外，加氢裂化的目的在于将大分子裂化为小分子以提高轻质油收率，同时还除去一些杂志。
其特点是轻质油收率高，产品饱和度高，杂质含量少。
作用机理吸附在催化剂上的氢分子生成活泼的氢原子与被催化剂削弱了键的烯、炔加成。
烯烃在铂、钯或镍等金属催化剂的存在下，可以与氢加成而生成烷烃。
加氢过程可分为两大类：①氢与一氧化碳或有机化合物直接加氢，例如一氧化碳加氢合成甲醇：CO＋2H2─→CH3OH；；己二腈加氢制己二胺：NC(CH2)4CN ＋4H2─→H2N(CH2)6NH2。
②氢与有机化合物反应的同时，伴随着化学键的断裂，这类加氢反应又称氢解反应，包括加氢脱烷基、加氢裂化、加氢脱硫等。
例如烷烃加氢裂化，甲苯加氢脱烷基制苯，硝基苯加氢还原制苯胺，油品加氢精制中非烃类的氢解：RSH＋H2─→RH＋H2S非烃类含氮化合物最难氢解；在同类非烃中分子结构越复杂越难氢解。
催化加氢反应一、加氢处理反应1、加氢脱硫反应石油馏分中的硫化物主要有硫醇、硫醚、二硫化合物及杂环硫化物，在加氢条件下发生氢解反应，生成烃和H2S。
RSH H2→RH H2SR—S—R 2H2→2RH H2S（RS）2 3H2→2RH 2H2S2、加氢脱氮反应石油馏分中的氮化物主要是杂环氮化物和少量的脂肪胺或芳香胺。
在加氢条件下，反应生成烃，主要反应如下R—CH2—NH2 H2→R—CH3 NH33、加氢脱氧反应石油馏分中的含氧化合物主要是环烷酸及少量的酚、脂肪酸、醛、醚及酮。
石油加氢处理—加氢处理工艺流程
氢气 重汽油馏分
目的：保证加氢脱硫催化剂长周
期运转
NiMo催化剂
加 氢
4. 固定床选择性加氢脱硫
脱 二
烯
催化剂为钴钼双金属催化剂，具
有高的加氢脱硫活性和选择性
循环氢
加 氢 脱 硫
高 分
脱硫后的 重汽油馏分
CoMo催化剂
一、汽油加氢处理工艺流程
课程：石油炼制运行与操控 知识点：加氢处理工艺流程（一）
一、汽油加氢处理工艺流程
轻馏分汽油
预碱洗
碱液抽提
全馏分 FCC汽油
分馏
碱液再生
循环氢脱 硫化氢
固定床氧 化脱硫醇
重馏分汽油
选择性 脱二烯
固定床选择 性加氢脱硫
高分
催化裂化汽油选择性加氢脱硫工艺原则流程图
全馏分脱硫 精制汽油
一、汽油加氢处理工艺流程
重汽油
一、汽油加氢处理工艺流程
2. 碱液抽提
目的：对轻汽油进行脱硫醇处理（硫醇具有氧化性和腐蚀性） 碱液抽提原理：硫醇具有一定的酸性，可与NaOH发生酸碱反应
RSH (油相) + NaOH (水相)
NaSR (水相) + H2O
氧化再生原理：硫醇钠在催化剂的作用下被氧化成二硫化物
4NaSR (水相) + O2 + 2H2O 催化剂
1. 分馏
催化裂化汽油特点：烯烃和低碳硫醇集中在轻汽油馏分中，高沸点硫化物富
集在重汽油馏分中
轻汽油
目的：仅对重馏分进行加氢脱硫，以减少
辛烷值损失
关键：切割温度的选择（80~100 oC） 尽量选择较高的切割温度，以减少辛烷值
汽油加氢操作规程
3.1 开工统筹图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17
3.2 开工纲要（A级）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17
加氢精制的操作压力一般均为3.0MPa～8.0MPa，也有高达20MPa～30MPa。温度为200℃～500℃，多数在300℃～400℃之间。氢油体积比一般为300:1～800:1，也有高达1000:1的。耗氢量则依原料油性质有所不同。
1.1.2.1脱硫反应
在加氢条件下，含硫化合物转化为相应的烃和H2S，从而脱除硫。如脱硫醇，反应式如下：
10.3装置防冻防凝措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．147
10.4 本装置历史上发生的主要事故、处理方法及经验教训．．．．．．．．．．．．．．．．．．．．．．．．．．．．148
10.5 本装置易燃易暴物的安全性质．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．148
7.3 事故处理预案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．114
7.4 事故处理预案演练规定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．128
第八章 操作规定
1.1.4 工艺原则流程图 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3
汽油加氢处理工艺流程
汽油加氢处理工艺流程Gasoline hydro treating is a crucial process in the oil refining industry to produce high-quality gasoline. The process involves removing impurities and contaminants from the gasoline to improve its overall quality and performance.汽油加氢处理是炼油行业中一个至关重要的工艺流程，旨在从汽油中去除杂质和污染物，以提高其整体质量和性能。
这个流程涉及将液体物质暴露于氢气和氢气活性催化剂的高温高压环境中，以促进化学反应来去除有害成分。
The gasoline hydro treating process involves exposing liquid substances to hydrogen gas and hydrogen-active catalysts in a high-temperature, high-pressure environment to facilitate chemical reactions that remove harmful components. This process helps improve the gasoline's combustion characteristics, as well as reduce pollutants emitted during combustion.In addition to improving the quality of gasoline, hydro treating also helps extend the lifespan of engines and reduce maintenance costs. By removing sulfur, nitrogen, and other impurities, hydro treatingcan prevent the formation of harmful deposits in engines, leading to smoother operation and improved fuel efficiency.Although the gasoline hydro treating process offers many benefits, it also presents challenges such as the need for advanced technology and expertise to ensure optimal results. Proper operation and maintenance of the equipment are essential to prevent downtime and ensure the safety of personnel working with hazardous materials.Overall, gasoline hydro treating plays a crucial role in the oil refining industry by producing cleaner, high-quality gasoline that meets regulatory standards and contributes to a more sustainable future.As technology continues to advance, the process will likely become more efficient and cost-effective, further benefiting both the industry and the environment.总的来说，汽油加氢处理在炼油业中扮演着至关重要的角色，生产出更清洁、高品质的汽油，符合法规标准，为更可持续的未来做出贡献。
汽油加氢处理工艺流程
汽油加氢处理工艺流程Gasoline Hydrogenation Processing ProcessThe gasoline hydrogenation process involves several key steps to improve the quality and properties of the fuel. Here is a brief overview of the process:Feedstock Preparation: The raw gasoline feedstock is pretreated to remove any contaminants or impurities that may interfere with the hydrogenation process. This typically involves filtration and stabilization steps.Reaction Section: The pretreated gasoline is then passed through a reactor containing a catalyst, typically a nickel or cobalt-based catalyst. Here, hydrogen gas is introduced at high temperatures and pressures, causing a chemical reaction that removes sulfur and other undesirable compounds from the gasoline.Separation and Recovery: After the reaction, the hydrogenated gasoline is separated from the unused hydrogen and any byproducts. The hydrogen is recycled back into the process, while the byproducts are treated or disposed of appropriately.Product Stabilization: The hydrogenated gasoline is then stabilized to ensure its stability and quality, often by removing any residual oxygenates or volatiles.Storage and Distribution: The final, hydrogenated gasoline is stored in tanks and then distributed for use as fuel.汽油加氢处理工艺流程汽油加氢处理工艺涉及多个关键步骤，旨在提高燃料的品质和性能。
裂解汽油加氢
第二节裂解汽油加氢一、裂解汽油的组成裂解汽油含有C6～C9芳烃，因而它是石油芳烃的重要来源之一。
裂解汽油的产量、组成以及芳烃的含量，随裂解原料和裂解条件的不同而异。
例如，以石脑油为裂解原料生产乙烯时能得到大约20%（质、下同）的裂解汽油，其中芳烃含量为40～80%；用煤柴油为裂解原料时，裂解汽油产率约为24%，其中芳烃含量达45%左右。
裂解汽油除富含芳烃外，还含有相当数量的二烯烃、单烯烃、少量直链烷烃和环烷烃以及微量的硫、氧、氮、氯及重金属等组分。
裂解汽油中的芳烃与重整生成油中的芳烃在组成上有较大差别。
首先裂解汽油中所含的苯约占 C6～C8芳烃的 5 0%，比重整产物中的苯高出约5～8%，其次裂解汽油中含有苯乙烯，含量为裂解汽油的3～5 %，此外裂解汽油中不饱和烃的含量远比重整生成油高。
二、裂解汽油加氢精制过程由于裂解汽油中含有大量的二烯烃、单烯烃。
因此裂解汽油的稳定性极差，在受热和光的作用下很易氧化并聚合生成称为胶质的胶粘状物质，在加热条件下，二烯烃更易聚合。
这些胶质在生产芳烃的后加工过程中极易结焦和析碳，既影响过程的操作，又影响最终所得芳烃的质量。
硫、氮、氧、重金属等化合物对后序生产芳烃工序的催化剂、吸附剂均构成毒物。
所以，裂解汽油在芳烃抽提前必须进行预处理，为后加工过程提供合格的原料。
目前普遍采用催化加氢精制法。
1．反应原理裂解汽油与氢气在一定条件下，通过加氢反应器催化剂层时，主要发生两类反应。
首先是二烯烃、烯烃不饱和烃加氢生成饱和烃，苯乙烯加氢生成乙苯。
其次是含硫、氮、氧有机化合物的加氢分解（又称氢解反应），C—S、C—N、C—O键分别发生断裂，生成气态的H2S、N H3、H2O以及饱和烃。
例如：金属化合物也能发生氢解或被催化剂吸附而除去。
加氢精制是一种催化选择加氢，在340℃反应温度以下，芳烃加氢生成环烷烃甚微。
但是，条件控制不当，不仅会发生芳烃的加氢造成芳烃损失，还能发生不饱和烃的聚合、烃的加氢裂解以及结焦等副反应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽油加氢流程-分馏单元
• 1、SHU稳定塔（C-3001）的目的是在分馏塔（C-3101）上 游除去SHU反应剩余的氢气和原料中C4，被送至焦化装臵 （正常操作）或低瓦（非正常操作）。SHU稳定塔的塔底产 物流至分馏塔（C-3101）。 • 2、分馏塔（C-3101）的目的在于分馏经SHU稳定塔（C3001）稳定处理的SHU反应产物，得到轻汽油（LCN）和重 汽油（HCN）。通过调节LCN/HCN 的切割比例生成低硫含量 的LCN，同时回收大部分烯烃。 • 3、分馏塔的底部产物被分为两部分：第一部分：最大设计 处理量去一段反应部分，经进料泵（P-3201 A/B）实现。 第二部分：过量产物直接去二段反应，通过重汽油泵（P3103 A/B）实现。
汽油加氢流程-一段反应单元
• 1、来自分馏塔（C-3101）底部的重汽油进料通过 一段反应进料泵（P-3201 A/B）被送至一段反应。 来自分馏塔底的HCN与来自一段循环氢压缩机（K3201 A/B）的循环氢混合，经过E-3203 A/B、E3202、E-3201换热后，反应器（R-3201）的入口 温度维持在240°C。 • 2、一段主反应器的整体温升通过在第一和第二催 化剂床之间注入急冷油进行控制。 • 3、一段主反应器的反应产物随后被送至一段加热 炉（F-3201），经加热后，进入精制反应器（R3200）中继续反应。
E3301
谢谢
汽油加氢流程简介
汽油加氢流程-全馏分加氢（SHU）
• 1、由装臵外来的催化汽油首先被输送至反冲洗过 滤器（FI-3101 A/B），以去除大于10微米的固体 杂质，随后进入原料缓冲罐（D-3101）。由SHU反 应器进料泵（P-3101 A/B）送至SHU反应段。 • 2、来自制氢装臵的氢气（纯度至少达到99.50% 体积含量），由新氢增压机K3001送至SHU反应 段，,氢气量根据汽油进料量控制。 • 3、SHU反应进料与氢气混合，通过E-3001、E3205、 E3002AB换热，最后经进料预热器（E3003）进一步加热至要求的反应器进口温度。
汽油加氢流程-一段反应单元
• 4、精制反应器产物通过E-3201、E-3202、E-3203 A/B、E3205换热，最终经过A-3201以及冷凝器E3204冷却。经过冷却的一段反应产物进入一段冷 高分（D-3201），在该处三相发生分离： • 通过界面液位控制去除包含H2S和盐分的液体水相， 并被送往含酸废水系统。 • 一段高分油被分成两部分：一部分通过一段高分 油泵（P-3203 A/B）送至二段反应，另一部分作 为急冷油被用于一段主反应器（R-3201）。 • 气相被送至一段循环氢脱硫系统。循环氢与新氢 混合，经一段循环气压缩机（K-3201 A/B）中压 缩，经过压缩的循环氢被送回E-3203 A/B入口。
SHU反应器（R-3001）有两个相同的催化 剂床层，以向下流动的方式运行。SHU反应 器有三个作用： • 双烯烃的氢化，以防止二烯烃结焦。 • 将轻质硫醇和轻质硫化物转化为较重的含 硫化合物，经过分馏塔（C-3101）之后进 入重汽油中。 • 将外烯烃异构化为内烯烃（例如将1-戊烯 转变为2-戊烯，导致辛烷值略微上升）。
汽油加氢流（C-3601）的目的在于通过降 低在二段反应段内的H2S气体分压，去除部分H2S。 • 2、来自一段冷高分（D-3201）的一段反应产物首 先通过一段高分油泵（P-3203 A/B）被送至H2S汽 提塔（C-3601），采用二段反应产物的热量E3603进行预热。C-3601塔顶物料在二段反应空冷 （A-3601）中冷凝后进入二段冷高分（D-3602）。 • 3、脱硫化氢汽提塔底产物采用二段进料泵（P3601 A/B）输送，与分馏塔塔底重汽油泵（P3103 A/B）从分馏塔来（一段反应中未处理的） 重汽油的混合，这些过量物料通过工段送出。
汽油加氢流程-二段反应单元
• 4、在二段反应部分，二段加氢反应进料与来自二段循环 气压缩机（K-3601）的循环氢混合，混合物在经过E-3601 A/B/C/D加热并完全气化，从而达到二段反应器（R-3601） 所需的入口温度。通过在床层之间注入急冷油，控制整个 二段反应器的温升。 • 5、二段反应产物经过二段加热炉（F-3601）进一步加热， 二段反应产物在E-3601 A/B/C/D 、E-3603中通过换热得 到冷却，液相和气相随后进入二段热高分（D-3601）中分 离。气相与脱硫化氢汽提塔的塔顶产物混合，在二段空冷 （A-3601）中冷凝后进入二段冷高分（D-3602）。液相和 冷高分液相汇合后进入稳定塔
汽油加氢流程-稳定单元
• 1、来自二段冷热高分的二段反应产物送至稳定塔 （C-3302），经过E-3301 A/B/C/D换热，使得稳 定塔的进料得到预热。 • 2、稳定塔的塔顶产物在稳定塔顶空气器（A-3301） 内冷凝进入稳定塔回流罐（D-3301），在稳定塔 回流罐（D-3301）内，含酸废水通过界面液位控 制，被送至含酸废水系统。液态烃相由稳定塔回 流泵（P-3301 A/B）作为回流返回至C-3302塔顶， 酸性气被送至低瓦。 • 3、稳定塔底产物经过E-3301 A/B/C/D换热，并经 过空冷器（A-3302）冷却，产物在冷却器（E3302）中被进一步冷却，随后被送出装臵。
