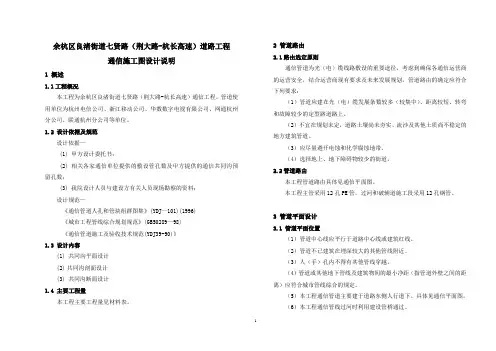

余杭区良渚街道七贤路（荆大路-杭长高速）道路工程通信施工图设计说明1 概述1.1工程概况本工程为余杭区良渚街道七贤路（荆大路-杭长高速）通信工程。
管道使用单位为杭州电信公司、浙江移动公司、华数数字电视有限公司、网通杭州分公司、联通杭州分公司等单位。
1.2 设计依据及规范设计依据—(1) 甲方设计委托书；(2) 相关各家通信单位提供的敷设管孔数及甲方提供的通信共同沟预留孔数；(3) 我院设计人员与建设方有关人员现场勘察的资料；设计规范—《通信管道人孔和管块组群图集》(YDJ—101)(1996)《城市工程管线综合规划规范》(GB50289—98)《通信管道施工及验收技术规范(YDJ39-90)》1.3 设计内容(1) 共同沟平面设计(2)共同沟剖面设计(3) 共同沟断面设计1.4 主要工程量本工程主要工程量见材料表。
2 管道路由2.1路由选定原则通信管道为光（电）缆线路敷设的重要途径，考虑到确保各通信运营商的运营安全，结合运营商现有要求及未来发展规划，管道路由的确定应符合下列要求：（1）管道应建在光（电）缆发展条数较多（较集中）、距离较短、转弯和故障较少的定型路道路上。
（2）不宜在规划未定，道路土壤尚未夯实、流沙及其他土质尚不稳定的地方建筑管道。
（3）应尽量避开电蚀和化学腐蚀地带。
（4）选择地上、地下障碍物较少的街道。
2.2管道路由本工程管道路由具体见通信平面图。
本工程主管采用12孔PE管，过河和破辅道施工段采用12孔钢管。
3 管道平面设计3.1 管道平面位置（1）管道中心线应平行于道路中心线或建筑红线。
（2）管道不已建筑在埋深较大的其他管线附近。
（3）人（手）孔内不得有其他管线穿越。
（4）管道或其他地下管线及建筑物间的最小净距（指管道外壁之间的距离）应符合城市管线综合的规定。
（5）本工程通信管道主要建于道路东侧人行道下。
具体见通信平面图。
（6）本工程通信管线过河时利用建设管桥通过。
（7）本工程通信管线横穿道路时，先用钢管牵引，作为通信管线的保护套管。
铜川至黄陵高速公路通信系统设计
． 『 Ｉ
管 理 和运营 部 门形成 一个 有机 整体 ． 信 系统 起到 了神 经 通
中枢 的作用 。
务 收 费 数 据 、监 控 数 据 提 供 接 入 平 台 。 信 息 传 输 通 过 设
在 沿线 设 施 内 的光纤 网络 单元 （Ｎ 和 光纤 路终 端 （Ｌ ） Ｏ Ｕ） Ｏ Ｔ 来实现 。
维普资讯
豳 ｅｎ 蓊 ： 豳 ｈ １ １
责 任 编辑 王 明 辉 ‘－ ’／
铜川至黄陵高速公路通信系统设计
■ 陕西省 高速公路建设集 团公 司 刘志宁 长安大 学 唐正锋 西安公路研 究所 翟洪涛
概 述
铜 川 至 黄 陵 高 速 公 路 是 交 通 部 规 划 的 西 部 大 通 道 包 （ ） 头 茂 （ ）线 陕 西 境 内 的 一 段 ． 线 经 过 铜 川 地 区 和 延 名 路 安 地 区 ．是 陕 西 省 三 纵 四 横 五 辐 射 主 骨 架 路 网 中纵 向 的 干 线 公 路 。沿 线 设 黄 堡 川 口、 金 锁 关 、 宜 君 和 黄 陵 五 个 收 费 站 ，设 铜 川 黄 陵 两 个 管 理 所 。全 线 由 陕 西 省 高 速 公 路 建 设 集 团 公 司 下 属 的 西 延 分 公 司 管 理 ． 分 中 心 一 管 按 理所一 收 费站 三级 管理 体 制进行 管理 。 通 信 系 统 为 道 路 管 理 部 门提 供 语 音 数 据 、 图 像 的 传 输 通 道 ．是 保 障 道 路 安 全 、 畅 通 、舒 适 经 济 运 营 和 实 现 现 代 化 交 通 管 理 的 重 要 手 段 之 一 。 高 速 公 路 沿 线 各 交 通 将
通信 系统组 网方案
交 通 专 用 通 信 系 统 网 络 目 前 主 要 有 以 下 几 种 组 网 方 案 ： Ｓ Ｈ 同步 数 宇 传 输 ＋综 台 业 务 接 入 网 ： Ｉ 输 网 络 ： Ｄ Ｐ传 Ａ Ｍ传 输 技 术 等 。高 速 公 路 通 信 系 统 主 要 实 现 语 音 、数 据 Ｔ 和 图 像 传 输 业 务 ，其 中 数 据 业 务 虽 然 速 率 不 高 （ 遍 小 于 普 １ Ｍｂｔｓ ．但 对 其 服 务 质 量 （ Ｓ Ｏ ｉ ） ／ ＱＯ ）要 求 较 高 ．因 此 选 择

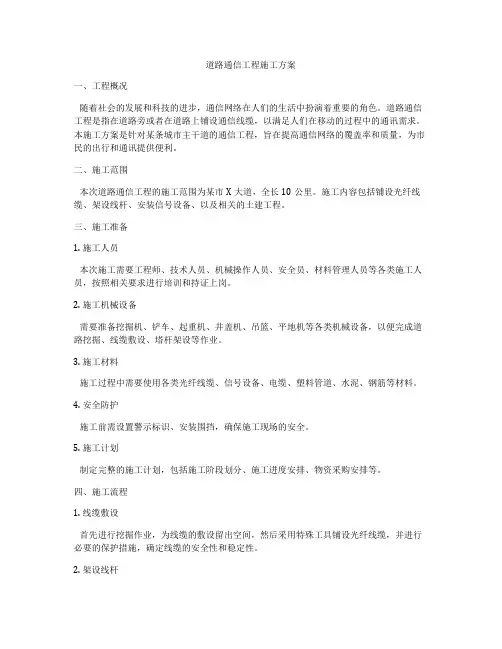

道路通信工程施工方案
道路通信工程施工方案一、工程概况随着社会的发展和科技的进步，通信网络在人们的生活中扮演着重要的角色。
道路通信工程是指在道路旁或者在道路上铺设通信线缆，以满足人们在移动的过程中的通讯需求。
本施工方案是针对某条城市主干道的通信工程，旨在提高通信网络的覆盖率和质量，为市民的出行和通讯提供便利。
二、施工范围本次道路通信工程的施工范围为某市X大道，全长10公里。
施工内容包括铺设光纤线缆、架设线杆、安装信号设备、以及相关的土建工程。
三、施工准备1. 施工人员本次施工需要工程师、技术人员、机械操作人员、安全员、材料管理人员等各类施工人员，按照相关要求进行培训和持证上岗。
2. 施工机械设备需要准备挖掘机、铲车、起重机、井盖机、吊篮、平地机等各类机械设备，以便完成道路挖掘、线缆敷设、塔杆架设等作业。
3. 施工材料施工过程中需要使用各类光纤线缆、信号设备、电缆、塑料管道、水泥、钢筋等材料。
4. 安全防护施工前需设置警示标识、安装围挡，确保施工现场的安全。
5. 施工计划制定完整的施工计划，包括施工阶段划分、施工进度安排、物资采购安排等。
四、施工流程1. 线缆敷设首先进行挖掘作业，为线缆的敷设留出空间，然后采用特殊工具铺设光纤线缆，并进行必要的保护措施，确定线缆的安全性和稳定性。
2. 架设线杆在确定的位置上架设信号杆，根据实际需要确定线杆的高度和位置，并进行固定。
3. 安装信号设备安装各类信号设备，包括交通信号灯、监控摄像头、路灯等，根据设计要求进行连接和调试。
4. 土建工程针对线缆敷设和线杆架设的各类土建工程，包括道路表面的修复、排水设施的安装，通过相关工程完成对道路的主体施工。
5. 安全监控在施工过程中，需要设置安全监控点，并配备专人负责，确保施工现场的安全和秩序。
五、质量控制1. 施工过程中，需要严格按照设计要求和相关规范进行操作，确保施工工艺的合理性和施工质量的稳定性。
2. 在施工过程中需要进行相关材料的批次抽检，对施工工艺进行把关，确保相关指标的合格性。

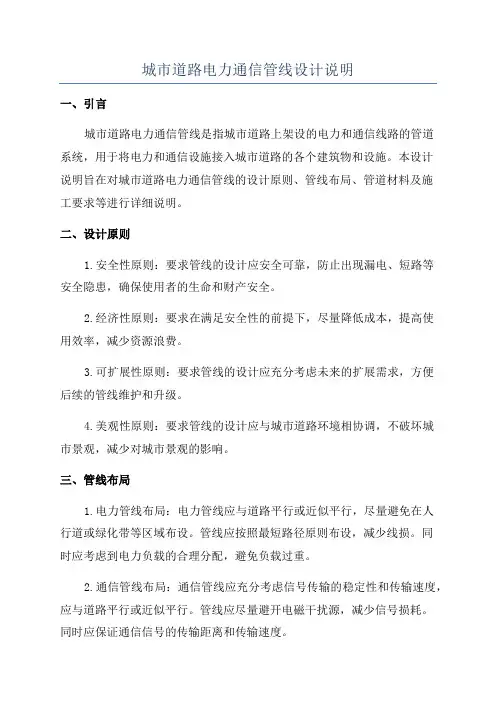

城市道路电力通信管线设计说明
