大跨度连续钢桁梁预拱度设计方法与施工线形控制

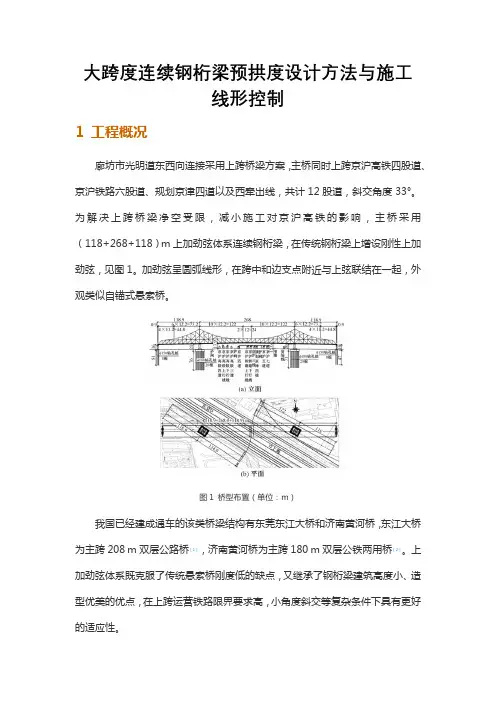

大跨度连续钢桁梁预拱度设计方法与施工线形控制1 工程概况廊坊市光明道东西向连接采用上跨桥梁方案，主桥同时上跨京沪高铁四股道、京沪铁路六股道、规划京津四道以及西牵出线，共计12股道，斜交角度33°。
为解决上跨桥梁净空受限，减小施工对京沪高铁的影响，主桥采用（118+268+118）m上加劲弦体系连续钢桁梁，在传统钢桁梁上增设刚性上加劲弦，见图1。
加劲弦呈圆弧线形，在跨中和边支点附近与上弦联结在一起，外观类似自锚式悬索桥。
图1 桥型布置（单位：m）我国已经建成通车的该类桥梁结构有东莞东江大桥和济南黄河桥，东江大桥为主跨208 m双层公路桥［1］，济南黄河桥为主跨180 m双层公铁两用桥［2］。
上加劲弦体系既克服了传统悬索桥刚度低的缺点，又继承了钢桁梁建筑高度小、造型优美的优点，在上跨运营铁路限界要求高，小角度斜交等复杂条件下具有更好的适应性。
2 结构线形设计为了确保设计线形与成桥线形一致，钢梁制作时须考虑预拱度。
桥梁结构预拱度一般取恒载和一半活载作用下的挠度，对于刚度较大的桥梁也可以取恒载作用下的挠度。
大跨度连续钢桁梁结构复杂，主梁刚度大，特别是采用整体节点技术后，一旦拼装线形出现偏差，调整非常困难。
因此，须准确设置预拱度。
设置预拱度不仅会直接影响节点设计、杆件长度和结构系统的形状，在超静定构件中还会产生销孔效应和附加应力。
设置钢桁梁结构预拱度的方法通常是伸长或缩短上弦杆件拼接缝尺寸，增加或减小上弦节间长度，主要有几何法和升降温法［3-6］。
几何法未考虑各杆件的伸长和缩短，计算的拼接缝值有一定的误差，需要反复试算和修正才能得到与理论预拱度吻合较好的线形。
升降温法应用较多，但是在超静定构件中容易产生支点反力和附加杆件应力。
本桥采用上加劲弦体系的结构形式，钢桁梁超静定次数多，调整上弦杆件长度对加劲弦的杆件长度有影响，采用几何法设置预拱度难度较大。
因此，本文提出采用迭代法进行钢桁梁的设计线形控制，钢桁梁按一次成桥进行计算分析，以线路桥面坐标为目标线形，将预拱度叠加到计算分析模型中，通过多次迭代求解设计线形和杆件的无应力长度坐标，按杆件的无应力状态绘制图纸，直接给出杆件的拼装坐标（图2），从而减小钢桁梁的拼装难度。
