中考物理电功率计算题
2024年中考物理二轮专题复习-电功和电功率的计算(含答案)

2024年中考物理二轮专题复习-电功和电功率的计算1.在图所示的电路中,电源电压不变,灯L上标有“6V 3W”字样.当电键K闭合时,灯L正常发光,电流表的示数为0.6安.求:(1)通过灯L的电流.(2)电阻R2的阻值.(3)在10秒内,电流通过电阻R2所做的电功.2.为实现自动控制,小明同学利用电磁继电器(电磁铁线圈电阻不计)制作了具有延时加热、保温、消毒等功能的恒温调奶器,其电路图如图甲所示。
控制电路中,电压U1=3V,定值电阻R0=50Ω,热敏电阻R阻值随温度变化的图像如图乙所示;工作电路中,电压U2=220V,R1=836Ω,R2=44Ω。
已知恒温调奶器容量为2kg,水温达到80℃时衔铁会跳起。
[水的比热容为4.2×103J/(kg•℃)](1)求衔铁刚跳起时,通过电磁铁线圈的电流;(2)求工作电路在保温状态下的电功率;(3)当调奶器加满温度为25℃的水,加热元件工作500s后衔铁跳起,求此过程中水吸收的热量及恒温调奶器的加热效率。
3.火锅是人们比较喜欢的一种饮食,如图所示,这是小明家使用的一款电火锅工作电路的简化原理图,它有高、中、低三个加热挡位,R1、R2均为加热电阻(温度对电阻的影响忽略不计)。
已知R1=60.5Ω,电火锅处于低温挡时的功率为160W,电源电压为220V。
[水的比热容为4.2×103J/(kg∙℃)]求:(1)电阻R 2的阻值。
(2)电火锅处于高温挡时的电功率。
(3)若加热电阻所产生热量的84%被水吸收,用该电火锅的高温档把2kg 、20℃的水加热到100℃,需加热的时间。
4.如图是某家用电热水器的简化电路图,温控开关S 可根据水温自动切换到加热和保温两种状态,R 1、R 2是发热电阻,热水器主要参数如表。
热水器正常加热35min ,可使满箱水的温度从25℃升高到55℃,水的比热容为34.210J /(kg C)︒⨯,求:(1)开关S 跳至哪个触点位置时,热水器会进入保温状态,请说明理由;(2)R 1的阻值;(3)在上述加热任务中,水吸收的热量是多少?热水器的加热效率是多少?5.如图所示,电源电压为18V 且保持不变,电阻R 1为定值电阻,灯泡标有“6V 3W”字样,滑动变阻器R 2上标有“30Ω 1A”字样,电流表量程为“0~0.6A”和“0~3A“,电压表量程为“0~3V”和“0~15V”.(1)只闭合开关S 和S 1,调节滑动变阻器的滑片,使灯泡正常发光,求此时电路消耗的总功率.(2)只闭合开关S 和S 2,调节滑动变阻器的滑片,当电压表示数为12V 时,电流表的示数为0.4A ,求电阻R 1的阻值.(3)只闭合S 和S 2,调节滑动变阻器的滑片,发现电流表和电压表偏转角度相同(可能重新选择了电表量程),且整个电路能够安全工作,讨论并计算此时电流表示数的可能值.6.在如图甲的电路中,电源电压为15V 且保持不变,滑动变阻器上标有“30Ω 2A”字样,小灯泡额定电压是6V ,灯泡电流随电压变化关系如图乙所示。

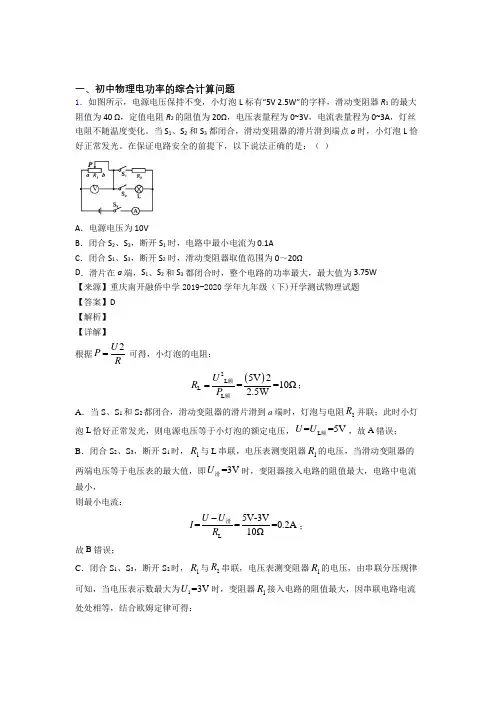

中考物理电功率的综合计算问题综合题及答案

一、初中物理电功率的综合计算问题1.如图所示,电源电压保持不变,小灯泡L 标有“5V 2.5W”的字样,滑动变阻器 R 1 的最大阻值为40 Ω,定值电阻R 2 的阻值为 20Ω,电压表量程为0~3V ,电流表量程为 0~3A ,灯丝电阻不随温度变化。
当 S 1、S 2 和 S 3 都闭合,滑动变阻器的滑片滑到端点 a 时,小灯泡L 恰好正常发光。
在保证电路安全的前提下,以下说法正确的是:( )A .电源电压为 10VB .闭合 S 2、S 3,断开 S 1 时,电路中最小电流为 0.1AC .闭合 S 1、S 3,断开 S 2 时,滑动变阻器取值范围为 0~20ΩD .滑片在 a 端,S 1、S 2和S 3 都闭合时,整个电路的功率最大,最大值为 3.75W 【来源】重庆南开融侨中学2019-2020学年九年级(下)开学测试物理试题 【答案】D 【解析】 【详解】 根据2U P R=可得,小灯泡的电阻: ()2L L L 5V 2==10Ω2.5WU R P =额额;A .当S 、S 1和S 2都闭合,滑动变阻器的滑片滑到a 端时,灯泡与电阻2R 并联;此时小灯泡L 恰好正常发光,则电源电压等于小灯泡的额定电压,L ==5V U U 额,故A 错误;B .闭合S 2、S 3,断开S 1时,1R 与L 串联,电压表测变阻器1R 的电压,当滑动变阻器的两端电压等于电压表的最大值,即=3V U 滑时,变阻器接入电路的阻值最大,电路中电流最小, 则最小电流:L 5V-3V===0.2A 10ΩU U I R -滑; 故B 错误;C .闭合S 1、S 3,断开S 2时,1R 与2R 串联,电压表测变阻器1R 的电压,由串联分压规律可知,当电压表示数最大为1=3V U 时,变阻器1R 接入电路的阻值最大,因串联电路电流处处相等,结合欧姆定律可得:1212U UR R =; 即:13V 5V-3V =20ΩR ; 解得1=30ΩR ,变阻器1R 接入电路的阻值最大为30Ω,故C 错误;D .当S 、S 1和S 2都闭合,滑动变阻器的滑片滑到a 端时,灯泡与电阻2R 并联,因并联电路的总电阻最小,所以由2U P R=可知,此时整个电路的功率最大,则整个电路的最大功率:()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额;故D 正确。
2023年中考物理基础训练——电功率的计算

2023年中考物理基础训练——电功率的计算一、计算题1.(1)1度电可以供20W 的灯泡工作多长时间?(2)一台电视机10h 耗电1度,这台电视机的功率是多少?2.如图所示,电源电压恒定,电阻R 的阻值为30Ω。
闭合开关后,通过R 的电流为0.1A ,通过灯L 的电流为0.2A 。
求:(1)R 两端的电压;(2)灯泡L 的实际功率。
3.用额定功率为250W 的电加热器将质量为300g 的水由18℃加热至38℃用了2min ,电加热器正常工作。
()()34210J /kg c =⨯⋅水.℃求: (1)水吸收的热量。
(2)电加热器的效率。
4.如图所示为某款电热水龙头电路图,a 、b 、c 、d 为四个固定触点,绕O 点转动的扇形金属触片P 可同时接触两个触点。
触片P 置于不同位置时,有冷水、温水和热水三种状态,正常工作时出温水的电功率为1100W ,出热水的电功率为2200W 。
(1)求出温水时电路中的电流;(2)求出热水时2分钟内消耗的电能;(3)若水龙头只能出冷水和温水,电路可能存在的故障。
(写出一条即可)5.如图甲所示的电路中,R 0为定值电阻,R 1为滑动变阻器(其最大阻值为40Ω).闭合开关S 后,当滑动变阻器的滑片P 从a 端移至b 端的过程中,R 1消耗的电功率随R 1电阻变化关系如图乙所示,根据图像信息.求:(1)电路中最小电流;(2)电源电压;(3)R0消耗的最大电功率.6.如图所示电路中,小灯泡L上标有“3V 0.9W”字样,R1和R2均为定值电阻,其中R1=15Ω。
闭合开关S1,开关S2接a,小灯泡L正常发光;开关S2接b,小灯泡L的电功率只有正常发光时的14,忽略温度变化对小灯泡电阻的影响。
求:(1)电源电压U;(2)定值电阻R2的阻值;7.如图所示,电源电压恒为12V,小灯泡上标有“6V 3.6W”字样且灯丝电阻保持不变,当只闭合开关S、S1时,小灯泡正常发光;当所有开关都闭合,且滑动变阻器的滑片滑到最右端时,电流表A的示数是1.8A。

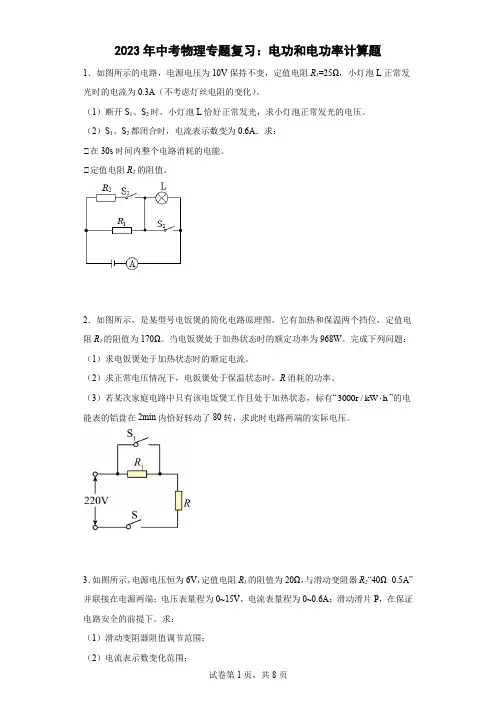

2023年中考物理专题复习:电功和电功率计算题

2023年中考物理专题复习:电功和电功率计算题1.如图所示的电路,电源电压为10V保持不变,定值电阻R1=25Ω,小灯泡L正常发光时的电流为0.3A(不考虑灯丝电阻的变化)。
(1)断开S1、S2时,小灯泡L恰好正常发光,求小灯泡正常发光的电压。
(2)S1、S2都闭合时,电流表示数变为0.6A.求:①在30s时间内整个电路消耗的电能。
①定值电阻R2的阻值。
2.如图所示,是某型号电饭煲的简化电路原理图,它有加热和保温两个挡位,定值电阻R1的阻值为170Ω。
当电饭煲处于加热状态时的额定功率为968W。
完成下列问题:(1)求电饭煲处于加热状态时的额定电流。
(2)求正常电压情况下,电饭煲处于保温状态时,R消耗的功率。
(3)若某次家庭电路中只有该电饭煲工作且处于加热状态,标有“3000r/kW h ”的电能表的铝盘在2min内恰好转动了80转,求此时电路两端的实际电压。
3.如图所示,电源电压恒为6V,定值电阻R1的阻值为20Ω,与滑动变阻器R2“40Ω0.5A”并联接在电源两端;电压表量程为0~15V,电流表量程为0~0.6A;滑动滑片P,在保证电路安全的前提下。
求:(1)滑动变阻器阻值调节范围;(2)电流表示数变化范围;(3)电路消耗的功率范围。
4.如图所示电路中,电源电压为18V且恒定不变,灯泡L标有“6V3W”字样,灯丝的电阻保持不变,滑动变阻器R铭牌上的规格是“100Ω1A”,电流表所用量程为0~0.6A,电压表所用量程为0~15V。
移动滑片P,在保证电路安全的前提下。
求:(1)滑动变阻器允许接入电路的阻值范围;(2)电流表示数变化范围;(3)电压表示数变化范围;(4)灯泡的实际功率变化范围;(5)电路的总功率变化范围。
5.学校科技节时,某同学设计了一种小鸟孵化器的电路模型,如图所示。
在一般情况下,只需灯光照明,气温较低时,就需要发热电阻丝加热。
电源电压为60V,R1为定值电阻,R2为发热电阻丝改成的滑动变阻器,其上标有“60Ω 3A”的字样,电流表A1的量程为0〜0.6A,电流表A2的量程为0〜3A,灯泡L标有“12V 3.6W”的字样。
中考物理模拟题《电功和电功率的综合计算》专项测试题(附参考答案)

中考物理模拟题《电功和电功率的综合计算》专项测试题(附参考答案)学校:___________班级:___________姓名:___________考号:___________1.如图甲所示电路,电源电压为3V,R1为定值电阻,R2为滑动变阻器,当开关S1、S2都闭合后,电流表的示数为0.6A.(1)求电阻R1的阻值;(2)当S1闭合,S2断开时,将滑片P移到中点,电流表的示数如图乙所示,求电阻R2的最大阻值;(3)当S1闭合,S2断开时,将滑片P从a端移至b端,求电路消耗的总功率的变化量.2.图示电源电压恒定不变,滑动变阻器R1的最大阻值为20Ω,定值电阻R2=30Ω,灯泡L 标有“6V 3.6W”字样,且电阻不变。
当滑动变阻器滑片滑到最左端,只闭合S1时,灯L刚好正常发光。
求:(1)灯泡工作时的电阻;(2)当S1断开、S2闭合时,将滑动变阻器的滑片滑到最右端,R2在5m i n内做的电功是多少?(3)该电路工作时能消耗的最大功率是多少?3.养生壶是一种用于养生保健的可以烹饮的容器,类似于电水壶,其最大的特点是采用一种新型的电加热材料,通过高温把电热膜电子浆料(金属化合物)喷涂在玻璃表面形成面状电阻,在两端制作银电极,通电后产生热量把壶内的水加热,小明家买了一个养生壶(图甲),其铭牌如表所示:(1)该养生壶正常工作时,面状电阻的阻值多少?(2)若壶内装有2L温度为20℃的水,在一个标准大气压下,将水烧开,此过程中水吸收的热量是多少?[c水=4.2×103J/(kg·℃),lL=1×10-3m3](3)小明关闭了家中的其他所有用电器,使用该壶在加热过程中家用电能表(图乙)的转盘5min内转了300转,此过程中养生壶消耗的电能和实际电功率各是多少?4.如图所示,是一则公益广告,浓浓的孝心渗透着社会主义核心价值观,小妮给爷爷网购了一台电热足浴器,其铭牌的部分参数如图甲所示,足浴器某次正常工作时控制面板显示如图乙所示,求:(1)此时足浴器的工作电流;(计算结果保留一位小数)(2)足浴器装入最大容量初温为22℃的水,当水温达到控制器面板上显示的温度时水所吸收的热量;(3)上述加热过程耗时16min,该足浴器的热电效率。

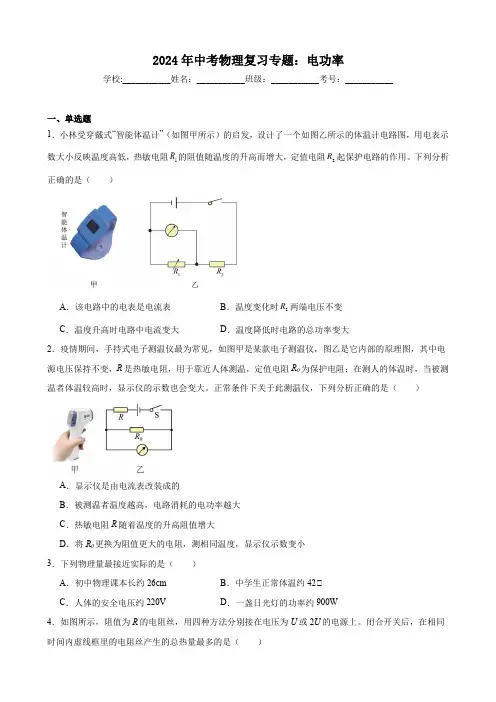

2024年中考物理复习专题:电功率(含答案)

学校:___________姓名:___________班级:___________考号:___________
一、单选题
1.小林受穿戴式“智能体温计”(如图甲所示)的启发,设计了一个如图乙所示的体温计电路图,用电表示数大小反映温度高低,热敏电阻 的阻值随温度的升高而增大,定值电阻 起保护电路的作用。下列分析正确的是( )
(2)正确连接电路后,闭合开关,移动滑动变阻器滑片,发现小灯泡始终不亮。电流表指针几乎不动,电压表示数接近3V且保持不变。为排除故障,小明检查了开关并拧紧两端接线柱,小芳则将小灯泡与灯座拧紧。若电路中只有一处故障,(选填“小明”或“小芳”)排除故障的操作是正确的;
(3)排除故障后重新闭合开关,改变滑片位置,他们根据测量数据画出了通过灯丝电流与其两端电压关系的图像如图乙。根据图像可得小灯泡的额定功率为W。研究发现,通过灯丝的电流与其两端电压不成正比,原因是:;
4.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上。闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是( )
A. B.
C. D.
5.某兴趣小组用一根电阻为R的镍铭合金电阻自制了一台电烘箱,下列说法正确的是( )
A.由公式 得知,R与U成正比,与I成反比
B.电阻丝中的电流是正电荷定向移动形成的
(3) 的阻值为1051.6Ω;
(4)高温档加热30分钟,消耗0.5度的电能。
C.换档减小接入电路的电阻丝长度,电烘箱的功率减小
D.电烘箱工作时是将电能转化为内能
6.如图所示,闭合开关S,向右调节滑动变阻器的滑片P,忽略温度对灯丝电阻的影响,下列说法正确的是( )
A.电压表示数变大,电压表与电流表示数的比值不变
中考物理电功率题20套(带答案)

中考物理电功率题20套(带答案)一、电功率选择题1.如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置,两个透明容器中密闭这等量的空气,R1=R2=R3,当开关S闭合后,下列说法正确的是()A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后,右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解:A、装置中R2、R3并联后再与R1串联,通过R1的电流I1=I2+I3,而I2=I3,所以右边容器中通过R3的电流I3是左侧通过R1电流的一半,即是研究电流产生的热量与电流的关系,故A错误;B、由图知,通过R1的电流I1=I2+I3,而I2=I3,所以通过电阻R1和R2的电流不相等,故B 错;C、左右两容器中的电阻相同,而通过电阻R1的电流大于R2的电流,通电时间相同,由Q=I2Rt可知,左边容器中的电阻产生的热量多,左边U形管内液面的高度差比右边U形管内液面的高度差大,故C正确;D、电流产生的热量不能用眼睛直接观察,对密封容器中空气加热,引起U型管中液面变化,通过液面高度差的变化来反映,是利用容器内气体的热胀冷缩来反映电阻放出热量的多少,故D错误.故选C.【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关,在通电时间和电阻相同时,是探究电流产生热量跟电流的关系;B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同,通过的电流不同,利用焦耳定律Q放=I2Rt分析判断;D、电流通过导体产生热量的多少不能直接观察,但气体温度的变化可以通过U型管中液面高度差的变化来反映,体现的是转换思想.2.如图所示电路中,电源电压保持不变,闭合开关S,滑动变阻器滑片向左移动时,下列判断正确的是()A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解:由电路图可知,定值电阻R与滑动变阻器并联,电压表测电源两端的电压,电流表测干路电流,因电源电压保持不变,所以,滑片移动时,电压表的示数不变,B不符合题意;因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R的电流不变,当滑动变阻器滑片向左移动时,接入电路中的电阻变大,由I=可知,通过滑动变阻器的电流变小,因并联电路中干路电流等于各支路电流之和,所以,干路电流变小,即电流表A的示数变小,D不符合题意;电压表的示数不变、电流表A的示数变小,则电压表与电流表示数的比值变大,C不符合题意;电源电压保持不变,干路电流变小,由P=UI可知,电路总功率变小,A符合题意。
2024年中考物理复习专题——电功和电功率计算

2024年中考物理复习专题——电功和电功率计算 1.如图所示,电源电压25V 保持不变,电流表的量程为0~3A ,电压表的量程为0~15V ,灯泡L 标有“6V 6W”字样,滑动变阻器R 标有“100Ω 10A”字样。
闭合开关S ,调节滑动变阻器滑片P ,使灯泡正常工作,不考虑灯丝电阻的变化。
求:(1)灯泡正常工作时的电流和电阻;(2)灯泡正常工作30min 所放出的热量是多少?这些热量在1标准大气压下能否把50g的水从20℃加热至沸腾?(热量全部被水吸收)[34.210J/(kg C)c =⨯⋅︒水](3)在保证电路安全的条件下,滑动变阻器连入电路的电阻变化范围。
2.有一个节能电炖锅内部电路的简化示意图如图(甲)所示,电炖锅加热到一定温度时,会自动进入保温状态,某次电炖锅在220V 电压下使用时,通过的电流随时间变化的图象如图(乙)所示。
求:(1)求该电炖锅的加热功率以及R 0的阻值;(2)求该电炖锅的保温功率以及R 的阻值;(3)要提高该电炖锅的加热功率,可以给电阻R 0串联还是并联上一个电阻R 1?当加热功率提高到1100W 时,求电阻R 1的阻值。
3.近期,俄乌冲突牵动了世界神经,其中无人机的应用引发各国关注。
如图为一款四旋翼无人机,四个完全相同的电动机将电能转化为机械能的效率都为90%,它具有空中悬停、高清拍摄、搜索定位等功能,如表有该无人机的部分参数:工作状态 速度 单电机电压 单电机功率最速上升 6m/s 12V最速下降2m/s悬停0m/s50W在某次小型战斗中,该无人机参与了敌情侦查,在战士的控制下,它先飞行10km到达战场上空,然后在上空悬停观测10分钟后原路返回,全程耗时刚好为半小时。
设整个过程四个电动机同时工作,电动机将电能转化为机械能的效率为90%。
则:(1)无人机全程的平均速度为多少?(2)无人机悬停观测阶段,四台电动机共消耗多少电能?(3)已知无人机匀速直线最速上升时升力为54N,求此时每个电机的功率和电流。
2024年中考物理专题训练——电功率的综合计算(含答案)

2024年中考物理专题训练——电功率的综合计算1.如图所示的电路中电源电压为6V,且电源电压不变,当S1、S2断开,S3闭合时,4.如图所示,是家用保温式电饭锅的电路原理图,S 是手动、温控一体开关,必须用外力按下才能闭合,但当锅底温度达到大约103℃以上时,会自动弹起断开进入保温状态.已知R 2=495Ω,电饭锅的额定加热功率为880W .(1)请计算说明为什么不按下开关S ,电饭锅就不能煮熟饭?(2)当电饭锅处于正常加热状态时,电路中的电流是多大?(3)当电饭锅处于保温状态时,保温功率是多大?5.两只灯泡1L 、2L 分别标有“6V 6W ”、“6V 3W ”字样,其I U 图像如图甲。
(1)1L 正常发光1min 消耗的电能是多少?(2)如图乙电路,2L 恰好正常发光,此时1L 的电阻是多少?(3)如图丙电路,电源电源为6V ,调节滑动变阻器R 使R 的功率和2L 灯功率相等,则R 的功率是多少?6.如图1为王老师家新购的一个电烤火炉,外观设计美观大方,内部简化电路如图2所示,通过调节开关S 2,可以实现高温、中温、低温三个档位,R 1和R 2均为电热丝。
查阅说明书可知,R 1=88Ω,正常工作时高温档功率为中温档功率的5倍。
(kg·℃),ρ水=1.0×103kg/m3]的字样,电流表A1的量程为0~0.6A,电流表A2的量程为0~3A,灯泡L标有“5V 1W”的字样。
(1)灯泡L正常工作时的电流是多大;(2)当闭合S,断开S1、S2,灯泡恰好正常工作,求R1的实际电功率;(3)当S、S1、S2均闭合,求滑动变阻器R2连入电路的阻值为多大时,电路的电功率功率最大,最大功率是多少?9.如图所示电路,灯泡L规格为“12V 12W”,灯丝电阻不变。
当只S1闭合时,电阻箱R1接入电路阻值为8Ω,电流表A1示数是0.4A;R1接入电路阻值为18Ω时,电压表示数是3.6V。
求:(1)灯泡电阻;(2)电源电压和R2的阻值;(3)若将电阻箱R1更换为阻值为15Ω的定值电阻R3,此电路的最大电功率。
2024中考物理二轮复习热点题型归纳及训练—电功率计算问题(含解析)

2024中考物理二轮复习热点题型归纳及训练—电功率计算问题(含解析)1.计算公式:P=UI=W/t(适用于所有电路)由此可得电功W=UIt2.对于纯电阻电路可推导出:P=I2R=U2/R(1)串联电路中常用公式:P=I2R P1:P2:P3:…P n=R1:R2:R3:…:R n(2)并联电路中常用公式:P=U2/R P1:P2=R2:R1(3)无论用电器串联或并联,计算总功率常用公式P=P1+P2+…P n(4)串、并联电路中电流、电压、电阻的特点:电流电压电阻分配规律串联电路I=I1=I2U=U1+U2R=R1+R2分压:U1U2=R1R2并联电路I=I1+I2U=U1=U21R=1R1+1R2分流:I1I2=R2R11.(2023•福建)如图是某暖手宝的工作原理图,电源电压恒为6V,电阻R1为10Ω。
闭合开关S,电路的总电流为1A。
求:(1)通过R1的电流。
(2)电阻R2的阻值。
(3)电路消耗的总电功率。
【解答】解:(1)由电路图知,闭合开关S,两个电阻并联,根据并联电压规律知,R1和R2并联U1=U2=U=6V;R1的电流1=11=610=0.6;(2)根据并联电流特点知,R2的电流I2=I﹣I1=1A﹣0.6A=0.4A,由I=知,R2的电阻2=22=60.4=15;(3)电路消耗的总电功率P=UI=6V×1A=6W。
2.(2023•江西)如图所示,电源电压恒定不变,灯L1标有“3V,3W”字样,灯L2标有“3V,6W”字样,闭合开关S,两灯均正常发光。
求:(1)灯L1的电阻;(2)电流表的示数;(3)电路消耗的总功率。
【解答】解:由图可知,两灯并联,电流表测量干路电流,两灯此时都正常发光。
(1)由=2可得,灯L1的电阻:1=1额21=(3p23=3;(2)已知并联电路中干路电流等于各支路电流之和,由P=UI可得,干路电流为:I=I1+I2=11+22=33+63=1A+2A=3A,即电流表的示数为3A;(3)电路消耗的总功率:P=P1+P2=3W+6W=9W。
2025年中考物理复习电热、电功率计算

103 kg/m3×8×10-4 m3=0.8 kg,水吸取的热量Q吸=
c水m水Δt=4.2×103 J/(kg·℃)×0.8 kg×50 ℃=
1.68×105 J。
电阻R1和R2的阻值是多少?
解:由图甲可知,当S接1时电路为R1的简单电路;当
S接2时R1和R2串联,因串联电路中总电阻大于任何一
个分电阻,则S接1时,电路的总电阻最小,由公式
1
U 220 V
电路的总电阻 R 总= I =0.25 A=880 Ω,
R2 的阻值 R2=R 总-R1=880 Ω-80 Ω=800 Ω。
在测试时将其他用电器都关闭,只将饮水机置于加热挡
工作,发现电能表的转盘在3 min内转了50转,则此时
实验室电路的实际电压是多少?
解:饮水机在加热挡工作 3 min 消耗的电能
=20
.
当S1、S2、S3均闭合,且滑动变阻器滑片处于中点位
置时,灯泡L被短路,滑动变阻器和R0并联在电路中,
×
通过滑动变阻器的电流I1′= =
=0.6 A。
通过R0的电流I0= =
=0.5 A。
整个电路消耗的电功率P=U(I1′+I0)=6 V×(0.6 A+
正常发光。求:
小灯泡正常发光时的电流。
Байду номын сангаас .
解:小灯泡正常发光时的电流I= =
=0.5 A。
电源电压。
解:断开S2,闭合S和S1,小灯泡和滑动变阻器串联,
当滑片P移到滑动变阻器中点时,小灯泡正常发光,
电路中的电流为I=0.5 A,滑动变阻器两端的电压
2024年中考物理考点专题训练--电功和电功率的计算

2024年中考物理高频考点专题训练--电功和电功率的计算1.如图所示,灯泡L 上标有“6V 6W”的字样(灯泡电阻不受温度的影响),电源电压9V 保持不变。
(1)求小灯泡的电阻;(2)当开关接a 时电路中消耗总功率1P ,当开关接b 时电路中消耗总功率2P ,已知12:1:4R R =,12:2:1P P =,求当开关接b 时2R 消耗的电功率。
2.下图是小明家使用的两档电取暖器内部简化电路图,1R 、2R 为电热丝,且电阻不变,高温档位功率为1100W ,低温档位功率为440W ,家庭电路电压220V U =,求:(1)电取暖器处于高温档位时电路中的电流;(2)电路中1R 的阻值;(3)计算用低温档位取暖1R 两端的电压;(4)若此电取暖器安装在小明家的客厅里,客厅内空气的质量约为80kg ,计算此电取暖器将客厅内空气从10℃加热到20℃至少需要多长时间。
【空气的比热容取(1100J/kg C)⋅︒)】3.如图所示,电阻R 1的阻值为8Ω。
当开关S 闭合时,电压表示数为2V ,电流表示数为0.5A 。
求: (1)电阻R 2的阻值;(2)电源电压;(3)10s 内电流通过整个电路所做的功。
4.如图所示,电源两端电压U 保持不变,电阻R 1的阻值为30Ω,电阻R 2的阻值为60Ω。
当开关S 闭合时,电压表的示数为3V 。
求:(1)电流表的示数I 。
(2)电阻R 2在1min 内消耗的电能。
5.在如图甲所示的电路中,电源电压保持6V 不变,R 1的阻值为10Ω。
闭合开关S ,电压表的示数如图乙所示。
求: (1)通过电阻R 1的电流;(2)电阻R 2两端电压;(3)电路消耗的总电功率。
6.如图甲所示,某款电热饼铛,图乙为其工作原理电路图,1R 和2R 分别为上盘和下盘的发热电阻,已知155R =Ω。
某次烙饼加热和保温时的功率随时间变化关系如图丙,当温度达到200℃时S 1自动断开,再保温2min 后,开关S 断开。
中考物理《电功率(计算题)》专项练习题(附答案)

中考物理《电功率(计算题)》专项练习题(附答案)1.某型号的家用电饭煲有两档,其原理如图所示.“1”档是保温焖饭,“2”档是高温烧煮.若已知电阻R0=44Ω,R=2156Ω,求:(1)当开关S置于“1”档时,电路中的电流I1和R0两端的电压U0;(2)当开关S置于“2”档时,电饭煲高温烧煮的功率P.2.小亮家里的一款迷你电饭锅,电路图如图所示,额定电压为220V,电饭锅有加热和保温两档,“加热”时额定功率为550W,发热电阻R1和R2阻值不随温度变化,电阻R1在“保温”状态和“加热”状态时功率之比为1:400.求:(1)正常“加热”状态,通过电饭锅的电流是多少?(2)正常“加热”状态,通电10min产生的热量是多少?(3)R2的阻值是多少?3.如图甲乙所示是某调温型电烤箱和简化电路图,它的工作电压为220 V,R1和R2均为电烤箱中的加热元件,R2的阻值为60Ω。
当只闭合S1时为低温挡,低温挡电烤箱的电功率为440 W。
(1)发热电阻R1的阻值是多少?(2)开关怎样闭合为高温挡?高温挡的电功率是多少?(3)小明发现傍晚用电高峰时,电烤箱内比平时温度低,他关闭家里所有用电器,只让电烤箱以高温挡工作,发现在1min内电能表的转盘转了30转,电能表的铭牌如图丙所示,则用电高峰时电烤箱的实际功率为多少W?(不考虑电阻值随温度的变化)4.某型号电茶壶的铭牌如表所示;求:某型号的电茶壶型号:JY—456额定电压:220V频率:50Hz额定功率:1100W容量:1L(2)电茶壶正常工作时的额定电流;(3)电茶壶的电阻。
5.如图所示,电源电压保持不变,灯泡L标有“3V;1.5W”字样,电流表A和A1使用的量程均为0~0.6A,将滑动变阻器R的滑片P滑到b端。
(1)断开开关S1,闭合开关S、S2,电压表V的示数为8.0V,电流表A的示数为0.4A,则滑动变阻器的最大阻值及它在5min内产生的热量各是多少?(2)闭合开关S、S1、S2,电流表A1的示数为0.2A,则R1的阻值为多大?(3)断开开关S1、S2,闭合开关S,为了保证电路的安全(忽略温度对灯丝电阻的影响),则滑动变阻器R的阻值调节范围是多少?6.如图,电源电压不变,小灯泡L上标有“6V 6W”字样(灯丝电阻不变)。
中考物理《电功和电功率的计算》专项练习题(附答案)

中考物理《电功和电功率的计算》专项练习题(附答案)一、单选题1.小明按如图所示电路测量小灯泡功率,备有器材规格如下:电源电压恒为6V,小灯泡额定电压为2.5V,灯泡正常发光时灯丝电阻约为lOΩ,变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”,电流表量程有“0~0.6A”、“0~3A”,电压表量程有“0~3V”、“0~15V”,下列说法不正确的是()A.当电压表示数为2.5V时,灯泡消耗的功率等于额定功率B.为减小误差,电压表量程选“0~3V”,电流表量程选“0~0.6A”C.变阻器应选择甲“10Ω 1A”D.由本实验可发现,灯泡在不同电压下,实际功率不同,亮度不同2.如图甲所示,R1的阻值是20Ω,滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示,则R2消耗的最大功率是()A.0.45W B.0.50W C.0.80W D.0.90W3.某型号电吹风,电动机和电热丝串联.电动机带动风叶转动,电热丝给空气加热,得到热风,电动机线圈电阻为R1,电热丝电阻为R2.将电吹风接入电压为U的电源后,通过的电流为I,消耗的电功率为P,同学们得到了四个关系式.下列选项中,关系式均正确的是()①UI>P ②P=I2(R1+R2)③UI=P ④P>Ⅰ2(R1+R2)A.①②B.②③C.①④D.③④4.如图所示电路,电源电压恒定,R0为定值电阻,R为滑动变阻器(a、b为其两端点),电流表串联在电路中,另有一只电压表接在了A、B、C三接线点中的某两点之间.闭合开关S后,当滑片P移至某一端点时,电流表示数为0.4A,电压表示数为8V,再将滑片P移动至另一位置时,电流表示数为0.6A,电压表示数为6V.则下列说法正确的是()A.电压表接在了A、B两点之间B.电源电压为14VC.在滑动变阻器滑片从b端移动到a端的过程中,定值电阻R0的最大功率为19.6WD.在滑动变阻器滑片从b端移动到a端的过程中,电路消耗的总功率变化了9.6W5.如图甲所示,电源电压恒为4.5V,小灯泡L上标有“2.5V“字样;图乙是通过小灯泡L的电流I与其两端电压U的关系图.闭合开关S,电流表示数为0.2A,下列说法正确的是()A.此时小灯泡L的电阻值为10ΩB.通电10s电路消耗的电能为90JC.小灯泡L的实际电功率为0.5W D.电阻R的阻值为15Ω6.某洗衣机说明书所列数据如表所示,下列说法正确的是()额定电压220V额定频率50Hz额定洗衣服、脱水功率440W额定洗衣服、脱水容量3kg整机质量30kgB.洗衣机正常工作时,通过的电流为0.5AC.这台洗衣机所受重力为30ND.洗衣机接在110V的电路中,实际消耗功率为220W7.图甲是某同学“探究电流与电压关系”的电路图,闭合开关S后,滑动变阻器的滑片P从a端移至b 端的过程中,电流表和电压表的示数(I﹣U)如图乙所示,则下列说法正确的是()A.R0的电阻值是0.2ΩB.该电路最小功率0.05WC.滑动变阻器的总电阻是5ΩD.滑动变阻器R的电功率先变大后变小8.将“3V 1W”和“6V 3W”的灯泡串联接在电源电压是6V的电路上,则它们消耗的Ω实际功率之比是()A.3Ⅰ4B.4Ⅰ3C.1Ⅰ3D.3Ⅰ19.某同学设计了如图的双向开关电路,电源电压保持不变,灯L l标有“6V 6W”字样,灯L2标有“9V 4.5W”字样.当开关拨至2位置且滑片滑到A端时,灯L2恰好正常发光.下列说法中正确的是(不计灯丝电阻随温度的变化)()A.电源电压为15VB.L2正常发光时,电路中的电流为2AC.要使L1正常发光,滑动变阻器接入电路的阻值应为3ΩD.当灯L1、L2分别正常发光时,两次电路的总功率之比为4:310.如图所示是电阻甲和乙的U﹣I图象,下列说法中正确的是()A.甲和乙都是阻值不变的电阻B.当乙两端电压为2V时,R乙=5ΩC.甲、乙串联在电路中,当电路电流为0.2A时,电源电压为2VD.甲、乙并联在电路中,当电源电压为2V时,电路总功率为1.2W11.图为某电磁炉与液晶电视的产品铭牌。
2024年中考物理复习真题训练—电功率(含答案解析)

2024年中考物理复习真题训练—电功率(含答案解析)一、选择题1.(2023·吉林长春·统考中考真题)下列用电器正常工作1h,消耗电能最多的是()A.空调B.节能灯C.电风扇D.液晶电视【答案】A【详解】根据常见用电器的工作功率可知,空调的功率约为1500W,节能灯的功率约为40W,电风扇和液晶电视的功率约为100W。
根据W=Pt可知,以上用电器都正常工作1小时,消耗的电能最多的是空调。
故A符合题意,BCD不符合题意。
故选A。
2.(2023·福建·统考中考真题)下列利用电流热效应工作的用电器是()A.电视机B.电风扇C.电脑D.电炉【答案】D【详解】A.电视机工作时电能不是主要转化为内能,不是利用电流热效应工作的,故A不符合题意;B.电风扇工作时电能主要转化为机械能,不是利用电流热效应工作的,故B不符合题意;C.电脑工作时电能不是主要转化为内能,不是利用电流热效应工作的,故C不符合题意;D.电炉工作时电能主要转化为内能,是利用电流热效应工作的,故D符合题意。
故选D。
3.(2023·湖南株洲·统考中考真题)如图,将一段柱状彩色橡皮泥接入电路,研究其导电性,闭合开关后,LED灯发光。
若将橡皮泥揉搓成细条状后再接入电路,其他条件不变,则LED灯的亮度()A.增强B.不变C.减弱D.条件不足,无法确定【答案】C【详解】由题意可知,将一段柱状彩色橡皮泥接入电路,研究其导电性,闭合开关后,LED灯发光。
导体的电阻大小跟长度和横截面积有关,长度越长电阻越大,横截面积越小,电阻越大;若将柱状的橡皮泥揉搓成细条状后再接入电路,说明这段彩色橡皮泥变长变细了,所以其电阻要变大,根据欧姆定律可知,在电压不变时,电阻变大,则电流变小,由P=UI可知,LED灯的实际功率变小,则LED灯的亮度减弱。
故ABD不符合题意;C符合题意。
故选C。
4.(2023·甘肃金昌·统考中考真题)2022年我国在超导领域取得重大突破。
中考物理《电功和电功率的计算》专项练习题(附有答案)

中考物理《电功和电功率的计算》专项练习题(附有答案)一、计算题1.家用豆浆机主要由一个电热器(电热丝)R和一个电动机M带动的打浆器构成,内部电路简化图如图所示.制作豆浆的过程是先加热,后打浆,再加热煮熟,即加热和打浆是交替进行的.某品牌豆浆机铭牌上的部分技术参数如表.请回答:(1) 豆浆机在额定电压下打浆,通过电动机的电流是多少?(2) 电热丝R的阻值是多大?(3) 如图所示是该豆浆机某次正常制作豆浆过程中电热器和电动机交替工作的图象.这次制作豆浆的过程中消耗的电能是多少kW·h?2.如图所示,电源电压保持不变,灯泡上标有“12V6W”,定值电阻R1=120Ω,滑动器R2上标有“50Ω 1A”,电压表的量程选用“0-3V”,断开S2,闭合S和S1,滑片P移到B端,灯泡刚好正常发光.(1)电源电压(2)将滑片移到B端,三个开关都闭合,1min内电路消耗的电能是多少?(3)断开S1,闭合S和S2,在安全前提下,调节滑片P的过程中,电路消耗的最小功率是多少?3.如图甲所示的热熔胶枪是一种装修工具,用于材料涂胶,它的内部有2只相同的PTC(正温度系数)加热元件,其工作电路如图乙所示,扣动扳机能使固体胶条向前挤压,联动开关S同时掷向A、B,枪口冒出胶液,松开扳机,联动开关S同时掷向B、C,单只PTC元件的电阻随温度的变化如图丙所示.求:(1)松开扳机,当温度为80℃时,电路总电阻;(2)扣动扳机,当温度为180℃时,1min电路消耗的电能;(3)当温度180℃时,胶液具有最佳粘性,已知一根胶条质量为40g,若熔化1kg需要吸收6.0×105J热量,试计算在正常情况下使用完一根胶条至少需要的时间.4.如下图所示为一款智能恒温加热杯垫,它具有加热和保温两挡调温功能,当它处于保温挡时,能够使水温长期保持在60%左右,主要参数如下表所示。
求: 品名:恒温加热底座净重:235g额定电压:220V加热功率:16W保温功率:8W(1)用加热杯垫将500g 水由20℃加热到60℃需要2h ,则该杯垫的加热效率是多少?[()34.210J/kg c =⨯⋅水℃](2)1度电可以使该加热杯垫在保温状态下工作多少小时?5.在如图所示的电路中,电源电压恒定为6V ,定值电阻R 1阻值为10Ω,闭合开关S ,电流表的示数为0.9A 。
中考物理电功率的综合计算问题综合题及答案解析

一、初中物理电功率的综合计算问题1.如图甲所示的电路中,电源电压U 保持不变,R 0为定值电阻。
闭合开关,电流表A 的示数为I ,电压表V 1的示数为U 1,电压表V 2的示数为U 2;将滑动变阻器R 的滑片从一端移动到另一端,U 1、U 2随I 变化的关系如图乙所示;则下列说法正确的是( )A .电源电压为5.5 VB .滑片在最右端时,定值电阻R 0的功率为6WC .滑动变阻器的最大阻值为12.5 ΩD .电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题(一) 【答案】B 【解析】 【分析】 【详解】由图可知,灯泡L 与R 0、R 组成串联电路,电压表V 2测量L 两端的电压,电压表V 1测量灯泡L 与R 两端的总电压,当电流表的示数变大时,电压表V 2变大,电压表V 1变小,所以U 2-I 的图线为BQ , U 1-I 图线应该为AQ ;ABC .由图像乙知,Q 点U 1和U 2相等,则此时滑动变阻器两端的电压为零,电阻为零,电压表的示数都是3V ,电路中的电流为2.0A ,所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时,电路中的电流最小为1.0A ,由图像知:电压表V 1的示数为4.5V ,电压表V 2的示数为1V ,所以04.5V 1.0=R U +电源…②由①②得:U 电源=6V ,R 0=1.5Ω,故A 错误; 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误;滑片在最右端时,U 1和U 2相等都是3V ,电路中的电流为2.0A ,已知R 0=1.5Ω,定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确;D .通过灯泡的电流增大时,灯泡两端的电压变大,温度升高,灯丝的电阻变大,故D 错误。
中考物理总复习《电功和电功率的综合计算》专项训练题(附有答案)

中考物理总复习《电功和电功率的综合计算》专项训练题(附有答案)学校:___________班级:___________姓名:___________考号:___________ 1.铭牌分别为“220V 800W”的电锅和“220V 1200W”的空调,接入如图所示的家庭电路中,求:(1)只闭合开关1S ,电锅正常工作,流过电路的电流;(2)开关1S 和2S 都闭合,正常工作15分钟,电路消耗的电能是多少度。
2.小明家安装了某品牌小厨宝,其加热电阻丝的规格为“220V2000W ”,水箱容积5L 。
(33110kg /m ρ=⨯水,()34.210J /kg c =⨯⋅水℃)正常工作时,问:(1)加热电阻丝的阻值?(2)若水箱内加满水,把水从5℃加热到65℃,加热时间至少多长?3.某品牌电煎锅的简化电路如图所示,它分为高、中、低三挡,最大功率为990W 。
S 为旋钮开关,转动S 可将开关分别调至0、1、2、3挡位置,与该挡的两个触点同时接通。
R 1、R 2、R 3为发热电阻,且阻值恒定。
将电煎锅接入220V 的家庭电路中,当开关S 旋至1挡时,电路的工作电流为1A ;当开关S 旋至2挡时,电路的功率为550W 。
某次用2挡烹饪中,用时1min 将质量为50g 、比热容为()34.010J/kg ⨯⋅℃的某种食物从20℃加热至119℃。
求:(1)电阻R 1、R 2、R 3的阻值;(2)该次烹饪中电煎锅加热食物的效率。
4.图甲是最大功率为1000W 的电煎锅,它分为高、中、低三挡。
图乙是其简化电路图,S 为总开关,S 0为调挡开关,转动S 0可将开关调至1、2、3位置。
R 1、R 2、R 3为发热电阻且阻值相等。
求:(1)电煎锅的中挡电功率;(2)将电煎锅调至中挡煎制食物时,3分钟可将50g食物从4℃加热至139℃,电煎锅加热食物的效率。
【食物的比热容取4.0×103J/(kg⋅℃)】5.如图是某电热锅内部简化电路图,电源电压恒为220V,R1、R2是电热丝,R1的阻值为55Ω。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
24.(8分)(2015•昆明)在如图14所示的电路中,电源电压不变,R1=3Ω,R2=6Ω。
(1)当S l、S3断开,S2闭合时,电流表示数为1A,求电源电压。
当S l、S3闭合,S2断开时,求:(2)电路中的总功率;(3)通电1min,电阻R1产生的热量。
33.(8分)(2015•攀枝花)如图所示,滑动变阻器的最大阻值为30Ω.当开关S1、S2断开,S3闭合,滑片P位于滑动变阻器的中点时,变阻器消耗的电功率为4.8W.开关S1、S2、S3都闭合,滑动变阻器的滑片P在a端时电流表读数为I1;P在b端时电流表读数为I2.已知:I2﹣I1=0.4A,定值电阻R1和R2阻值相差5Ω.求:
(1)电源电压;(2)R2的阻值;(3)电路在何种状态下消耗的功率最小?最小功率为多少?
26.(8分)(2015•盘锦)如图所示,灯L标有“2.5V 1.25W”字样,R1=15Ω,滑动变阻器R2最大阻值为10Ω,当开关S1闭合,S2、S3断开,滑片P滑至左端时,灯L恰好正常发光.试求:
(1)灯L正常发光时的电阻.(2)电源电压.(3)当S1、S2、S3都闭合,且滑动变阻器的滑片P滑到中点时,电流表的示数和此时电路消耗的总功率.
8.(10分)(2015•钦州)如图甲所示的电路中,R0是标有“6V 6W”字样的元件(阻值不变),R是滑动变阻器,通过小灯泡L的电流随其两端电压变化的图象如图乙所示.闭合开关S,滑动变阻器的滑片P滑到最左端时,R0恰好正常工作.
(1)求电源电压;
(2)滑动变阻器的滑片P在某一位置时,电压表的示数如图丙所示,求此时R接入电路中的阻值;
(3)当灯L消耗的功率为4W时,求R0消耗的功率.
20.(2015江西)如图13所示,电源电压恒定,小灯泡上标有“2V 1W”的字样,滑动变阻器R2的最大阻值为50Ω.求: (1)小灯泡正常发光时的电阻. (2)断开开关S1.闭合开关S、S2、S3.将滑片P移到距a端的长
度为总长ab 的l /5位置时.小灯泡L 恰好正常发光.电源电压是多少?
(3)断开开关S 2,闭合开关S 、S 1、S 3,将滑片P 移到a 端时,电流表示数为2A ,此时电压表示数是多少?定值电阻R 1的阻值是多少?
19、(7分)(2015•安顺)如图19所示。
灯泡R 1的电阻为50Ω、额定功率为2.5W ,滑动变阻器R 2的最大电阻为200Ω,电源电压为10V 保持不变,闭合开关,移动滑动变阻器的滑片。
不考虑灯泡电阻随温度变化因素,求:(1)灯泡R 1消耗的最大功率是多少?(2)电压表的读数变化范围是多少?
30.(9分)(2015•聊城)如图所示电路,电源电压为6V 保持不变,R 1=12Ω,滑动变阻器R 2的最大阻值为20Ω.当开关S 闭合,S 1、S 2断开时,调节滑动变阻器的滑片至中点,恰好使灯泡正常发光,此时电流表示数为0.3A .灯泡电阻按不变计算.求:(1)灯泡的电阻和额定电压.(2)灯泡在这种情况下通电1min ,电流所做的功.(3)将滑动变阻器的滑片滑至最右端,仍然使开关S 闭合,S 1、S 2断开,整个电路消耗的电功率为P ;保持滑片在最右端位置不动,当S 、S 1、S 2都闭合时,且电流表使用0~3A 量程,整个电路消耗的电功率为P ′.求P :P ′的值.
32.(5分)(2015•凉山州)如图所示,电源两端电压不变,R 1为定值电阻,R 2为滑动变阻器;当滑动变阻器的滑片P 滑动时测出电压值、电流值,得出滑动变阻器的功率P 和电流I 的关系图象如图乙所示,根据图象信息.求:
(1)滑动变阻器的最大最值;(2)R 1的阻值和电源电压;(3)求此电路的最大电功率.
23.(8分)(2015•广元)如图所示,灯L 上标有“6V 3W ”字样(不考虑温度对灯泡电阻的影响),电阻R 1=20Ω.求:
(1)灯泡的电阻;(2)当开关S 1闭合,S 2、S 3都断开时,灯L 正常发光,电源电压;
(3)开关S 1、S 2、S 3都闭合,且滑片P 在b 端时,电流表的示数为2.4A ,滑动变阻器R 2的最大阻值;
(4)当开关S 1断开,S 2、S 3都闭合,且滑片P 在a 、b 间中点时,在1min 内滑动变阻器产生的热量.
37.(10分)(2015•临沂)如图甲所示是一种家用调温式电熨斗,工作过程中电源电压恒为220V,电熨斗金属底板质量为500g,图乙是它的工作电路,发热部分由调温电阻R和定值电阻R0组成(电阻值均不受温度影响),调温电阻R最大阻值为110Ω,预热时电熨斗以最大功率正常工作100s可使金属底板的温度从20℃升高到220℃[金属底板的比热容为0.44×103J/(kg•℃),假设电熨斗发热体放出的热量全部被金属底板吸收],则:(1)预热时金属底板吸收的热量是多少?(2)电熨斗的最大功率是多少?(3)定值电阻R0的阻值是多大?(4)电熨斗调温过程中,电路中的最小电流是多少?
23.(6分)(2015•枣庄)电吹风是现代家庭的常用电器.如图甲所示是电吹风的电路原理图,R是电热丝,M 是带动风扇转动的电动机,三角牌电吹风的主要技术参数如图乙所示,求:
(1)当只闭合S1时,电动机正常工作,通过电动机的电流为多大?(2)当同时闭合S1、S2时,电吹风正常工作,10min内电流通过电热丝R产生的热量是多少?(3)小明家的电能表如图丙所示,当小明家其它用电器都关闭,只有电吹风正常工作且吹热风时,在15min内电能表的转盘能转多少圈?
18.(8分) (2015•沈阳)在研究性学习活动中,几名同学对家用微波炉的实际功率和加热效率进行了研究。
表1
所示为记录的相关内容。
在用微波炉加热1min内,求: (1)水吸收热量 c水=4.2×l03J/(kg1·℃) (2)微
波炉实际消耗的电能。
(3)微波炉的实际功率。
(4)微波炉给水加热的效率。
(精确到1%)
23.(9分)(2015•盐城)创建生态文明城市需要我们共
同关注环境.我市某兴趣小组为了检测空气质量指数,设计了如图甲所示的检测电路,R为气敏电阻,其电阻的倒数与空气质量指数的关系如图乙所示,己知电源电压12V保持不变.R0=5Ω,当电压表示数为4V时.求:
(1)通过R的电流:(2)2 min内R0消耗的电能;(3)此时空气质量指数.
34. (2015•泉州) 如图27甲是某品牌电压力锅,图乙所示是它的简化电路图。
R1、R2是定值电阻,闭合开关S1,
开关S2与触点b接通,电压力锅处于加热状态,此时电压力锅的功率P1=1000W,通过R1的电流为I1;当锅内的气压达到设定值时,S2自动与触点b断开并与触电a接通,S1仍闭合,电压力锅处于保压状态,此时电压力锅的功率为P2,通过R2的电流为I2。
图28是表示做好某次饭的过程中,电压力锅从加热到保压消耗的电功率与时间的关系。
已知I1=5I2。
求:
(1)电压力锅处于加热状态时,通过电阻R1的电流。
(2)电压力锅处于保压状态时的功率P2 。
(3)用电高峰期,电路的实际电压为210V,电压力锅做好同样一次饭,处于加热过程实际需要的时间。
(不考虑能量损失)
20.(8分)(2015•重庆)如图所示,是小勇设计的某电器设备的部分电路.电源电压9V保持不变,灯泡L标有“8V 4W”字样,电流表的量程为0~3A,电压表的量程为0~15V,滑动变阻器R2的最大阻值为20Ω.闭合开关S和S1时,电路消耗的功率为4.05W.(不计灯丝电阻随温度的变化)求:(1)小灯泡L的电阻;
(2)开关S、S1、S2都闭合时,通过电流表的最小电流;
(3)在不超过电表量程和灯泡额定电压的条件下,只闭合开关S2时滑动变阻器R2的电功率变化范围.
.
17.(3分)(2015•呼和浩特)一根粗细均匀,用同种材料制成的电阻丝,阻值为R1=20Ω.若将其对折多次后,其长度变为原来的,其阻值为R2;若将其均匀拉长为原来的5倍,其阻值为R3.(已知电阻丝的阻值和它的长度成正比,和它的横截面积成反比)求:
(1)R2和R3阻值大小;
(2)若将R1、R2和R3这样的三个电阻串联接在电路中,三个电阻的电功率之比;
(3)若将R1、R2和R3这样的三个电阻并联接在电路中,三个电阻的电功率之比.
22.(6分)(2015•济宁)如图所示,虚线框内有两个阻值相同的定值电阻和一个开关S1.当
开关S1闭合时,电流表的示数增加0.2A,电路的总功率增加1.6W.请画出两种可能的连接
电路图,并分别计算电源电压和定值电阻的阻值.。
