【实用】气门间隙的检查与调整PPT文档
三 教学过程设计
（三）气门间隙的检查与调整
本节课重点
理实一体化
师生互动性强
三 教学过程设计Βιβλιοθήκη （三）气门间隙的检查与调整
本节课重点
随堂练习：合作学习、自主学习
三 教学过程设计
（四）气门间隙的检查调整的原理
本节课难点
在气门杆尾端与气门驱动零件（摇臂、挺柱或凸轮）之间留有适当的间隙。
（五）作业与思考题
三 教学过程设计
（六）板书设计
模块三 发动机配气机构
1. 凸轮的形状
气门间隙的检查与调整
2.四缸四冲程内燃机的工作
一、学习任务
3.六缸四冲程内燃机的工作
摇气C除A转门四61曲 间 缸10轴隙和型一过六理 12柴周大缸． ．油论（或型气 调机部至过发门 整气上小动分门间 气止的机（间隙 门点危以―隙―标害外的间挂的记？的概隙检图）发念的查、即动调原投为机整理六的影：缸气）压门：缩间上隙止如点何，检再查五 C的检或A、 检查调61项 查调整1目 调整检0型另查教 整柴外与学 ：的调油六整机个？气气门门间。隙
素质 目标
培养学生的安全意识、 认真的工作态度和团队 合作精神。
三 教学过程设计
（一）复习并导入新课
案例法
赖祖亮@小木虫
图3-1 配气机构工作过程图 a）气门开启 b）气门关闭 1-凸轮轴 2-挺柱 3-推杆 4-摇臂轴支座 5-摇臂 6-气门
三 教学过程设计
（二）气门间隙的概念
讲授法
气门间隙过 大或过小的
工作顺序 1-3-4-2
1缸
2缸
3缸
0°～180°
作功
排气
压缩
180°～360° 排气
吸气
气门间隙课件
0 . 1 7 m m
2 、冷车状态： 进气门：0 . 1 5 m m 0 . 2 5 m m 3 、热车状态： 排气门：
气门可调间隙的状态
气门可调间隙的状态在气门完全关闭的状态下进行调 整。气门打开时，气门调整螺栓顶在气门杆尾部，从而顶 死气门，此时，气门调整螺栓与气门杆尾部无间隙。所以 气门打开时不能进行间隙调整。
3 2 排
4 4 不
2 3 进
5、旋转曲轴360，进行第二遍调整
第二遍（四缸在压 缩上止点） 不 进 双 排
思考与练习：
1、练习：三缸发动机可调气门间隙调整步骤。
2、思考：六缸发动机可调气门间隙如何调整？ 例：三缸，点火顺序1—2—3
气缸工作顺序 第一遍（一缸在压缩 上止点） 第二遍（一缸在排气 上止点）
气门间隙:凸轮基圆面到气门杆端面之 间留有供机件受热膨胀用的间隙,以确 保气门关闭严密,此间隙称为气门间隙
2 调整螺栓 1 锁紧螺母
3 摇臂
4气门间隙
配气机构组成图
气门间隙调整使用的工具
扳手
厚薄规、塞尺 一字螺丝刀
发动机气门间隙值参数
1、出厂间隙值： 进气门：0 . 1 3 m m 排气门：
气门间隙调整步骤
1、找出气门间隙位置。
拆下气门室盖的固定螺丝，小心取下气门室盖，注意不要
损坏气门室盖衬垫。用抹布擦净气门及摇臂轴上的油污，以方 便气门调整作业。
2、正确查找一缸压缩上止点
3、调整方法： （1）、“逐缸法”
根据点火顺序，旋转曲轴转角度数，对每一个气缸依次调整。
例：四缸，点火顺序为1—3—4—2， 把一缸位置调整到压缩行程上 止点，调整一缸进、排气门间隙；然后转动曲轴120° (因为每缸做功 间隔角为120° )，调整5缸的进、排气门间隙；按点火顺序依次调整， 每调整一个缸后就旋转曲轴120° ，直到六个气缸全部调完。
气门间隙的调整.ppt规范
LOGO
气门间隙的检测与调整 主讲： 主讲：贾长波
什么是气门间隙? 1、 什么是气门间隙?
发动机在冷态下，当气门处于完全关闭状态 时，气门与传动件之间的间隙称为气门间隙。
Page 2
LOGO
气门间隙
气门间隙
Page 3
LOGO
2、气门间隙故障对车辆有什么影响? 气门间隙故障对车辆有什么影响?
LOGO
具体调整
锁紧螺母
调整螺钉
Page 10
LOGO
挺柱式气门间隙的调整
许多进口轿车发动机的气门间隙调整采用调整垫片，如德国的 奔驰轿车、日本丰田轿车，及南京依维柯等。现以日本丰田轿车发 动机为例予以说明。
Page 11
LOGO
调整方法 先用塞尺测量气门间隙的大小及垫片的厚度，依据原 厂标准间隙的大小从而确定要更换新垫片的厚度。更换完 更换完 毕后，应再用塞尺复查一次，如有变化需重新调整。 毕后，应再用塞尺复查一次，如有变化需重新调整。
Page 12
LOGO
具体调整方法
测量气门间隙
Page 13
LOGO
ቤተ መጻሕፍቲ ባይዱ
具体调整方法
挺柱体
Page 14
LOGO
具体调整方法
垫片
Page 15
LOGO
具体调整方法 测量垫片厚度
Page 16
LOGO
以进气门为例： （气门间隙为0.25---0.30mm） 如果测得某气门间隙为0.45mm,垫片厚度为30.60mm, 则新气门应加厚： 0.45—0.30mm=0.15mm 0.45—0.25mm=0.20mm 则新的气门垫片厚度为： 30.60+0.15mm=30.75mm 30.60+0.20mm=30.80mm 则新的气门垫片厚度范围为：30.75---30.80mm。
气门间隙的检测与调整 主讲： 主讲：贾长波
什么是气门间隙? 1、 什么是气门间隙?
发动机在冷态下，当气门处于完全关闭状态 时，气门与传动件之间的间隙称为气门间隙。
Page 2
LOGO
气门间隙
气门间隙
Page 3
LOGO
2、气门间隙故障对车辆有什么影响? 气门间隙故障对车辆有什么影响?
LOGO
具体调整
锁紧螺母
调整螺钉
Page 10
LOGO
挺柱式气门间隙的调整
许多进口轿车发动机的气门间隙调整采用调整垫片，如德国的 奔驰轿车、日本丰田轿车，及南京依维柯等。现以日本丰田轿车发 动机为例予以说明。
Page 11
LOGO
调整方法 先用塞尺测量气门间隙的大小及垫片的厚度，依据原 厂标准间隙的大小从而确定要更换新垫片的厚度。更换完 更换完 毕后，应再用塞尺复查一次，如有变化需重新调整。 毕后，应再用塞尺复查一次，如有变化需重新调整。
Page 12
LOGO
具体调整方法
测量气门间隙
Page 13
LOGO
ቤተ መጻሕፍቲ ባይዱ
具体调整方法
挺柱体
Page 14
LOGO
具体调整方法
垫片
Page 15
LOGO
具体调整方法 测量垫片厚度
Page 16
LOGO
以进气门为例： （气门间隙为0.25---0.30mm） 如果测得某气门间隙为0.45mm,垫片厚度为30.60mm, 则新气门应加厚： 0.45—0.30mm=0.15mm 0.45—0.25mm=0.20mm 则新的气门垫片厚度为： 30.60+0.15mm=30.75mm 30.60+0.20mm=30.80mm 则新的气门垫片厚度范围为：30.75---30.80mm。
气门间隙课件
气门间隙调整使用的工具
扳手
厚薄规、 厚薄规、塞尺 一字螺丝刀
气门间隙两次调整法 双排不进法” 气门间隙两次调整法——“双排不进法 双排不进法
操作程序（以四缸为例） 操作程序（以四缸为例）
确认进排气门
调整、确认 缸压缩上止点 调整、确认1缸压缩上止点
按 “双、排、不、进”原则调整气门间 双 隙 进行气门间隙的调整
（先找到一缸的压缩冲程，然后转动曲轴与发动机上的一缸 先找到一缸的压缩冲程， 压缩上止点记号对齐。） 压缩上止点记号对齐。）
双排不进的含义
双：表示进、排气门都可以调整。 排：表示只能调排气门。 不：表示进、排气门都不能调整。 进：表示只能调进气门。
气门间隙调整步骤： 气门间隙调整步骤：
1 拆下气门室盖，使用专用扳手和旋具，松开气门调整螺钉， 将塞尺插入凸轮轴与摇臂之间，拧动调整螺钉，使塞尺被 轻轻压住，抽出时稍有压力即可。
气 门 间 隙 的 调 整
1、分火头判断法； 、分火头判断法； 一缸压缩上止点的确定 2、根据发动机上的第一缸上止点记号 、 确定一缸压缩上止点。 确定一缸压缩上止点。 1、确定可调气门（一般都是采用两次调整法）。 、 一般都是采用两次调整法）。 气门间隙的调整步骤 2、按“双排不进、不进双排”的操作程序调整。 、 双排不进、不进双排”的操作程序调整。 3 、调整气门间隙的具体方法。 调整气门间隙的具体方法。

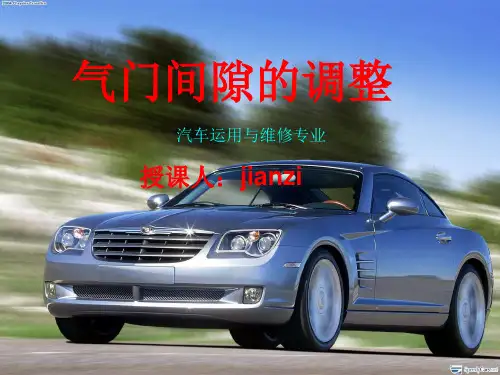

气门间隙的调整
汽车运用与维修专业
授课人：jianzi 授课人：
学 习 目 标
知识目标： 、掌握一缸压缩上止点的判断方法。 知识目标： 1、掌握一缸压缩上止点的判断方法。 2 、 熟练掌握气门间隙的调整要点。 熟练掌握气门间隙的调整要点。
技能目标：能根据不同车型的技术参数熟 技能目标：
气门间隙的检查与调整课件
引入课题
案例导入：
一辆雪铁龙爱丽舍，发动机 异响，发出连续不断的、有节奏的 “嗒、嗒、嗒”异响声；加大油门 使转速升高时，响声也随之升高； 对发动机进行断火试验后，响声不 变化。，动力明显下降，且冒黑烟，
无法正常行驶。
配气机构
• 气门组
气门传动组
配气机构
•气门间隙的定义
为在发动机常温装 配时，在气门及其相邻 传动机构之间留有适当 地间隙，以补偿气门受 热后的膨胀量。这一间 隙就称为气门间隙。
应该在常温且完全关闭的情况下 才能对该气门间隙进行调节。
气门间隙调整
• 前提条件二： • 对好正时记号
正时的作用就是当发动机运转时， 活塞的行程、气门的开启与关闭、点 火的顺序，在“正时”（正时皮带或 链轮）的连接作用下，时刻要保持“ 同步”运转。
气门间隙调整
一、逐缸调整法
根据汽缸点火次序，确 定某缸活塞在压缩上止点 位置后，可对此缸进、排 气门间隙进行调整；调妥 之后摇转曲轴，按此法逐 步调整其它各缸气门间隙 。
5、全部调整完成后，再用塞尺复查气 门间隙调整是否适当，如有问题，重 新调整；
6、装好气门室罩。
• 故障分析：从现象上看发动机温度升高就 无力，说明气缸密封不严或供油不足，因 为该车发动机的气门间隙是可调的，如果 调整不当可能会导致温度升高后气门关闭 不严，造成动力不足，且冒黑烟；而供油 不足，应与发动机温度无关。
特点：精确、直观，但费 时、费力、效率较 低
“逐缸调整法”
根据汽缸点火次序1-3-4-2为 例
①调制一缸活塞位于压缩上止点 位置后（此时一缸进排气门出于 完全关闭），可对此缸进、排气 门间隙进行调整； ②摇转曲轴180°使三缸位于压缩 上止点再调节三缸进、排气门；
案例导入：
一辆雪铁龙爱丽舍，发动机 异响，发出连续不断的、有节奏的 “嗒、嗒、嗒”异响声；加大油门 使转速升高时，响声也随之升高； 对发动机进行断火试验后，响声不 变化。，动力明显下降，且冒黑烟，
无法正常行驶。
配气机构
• 气门组
气门传动组
配气机构
•气门间隙的定义
为在发动机常温装 配时，在气门及其相邻 传动机构之间留有适当 地间隙，以补偿气门受 热后的膨胀量。这一间 隙就称为气门间隙。
应该在常温且完全关闭的情况下 才能对该气门间隙进行调节。
气门间隙调整
• 前提条件二： • 对好正时记号
正时的作用就是当发动机运转时， 活塞的行程、气门的开启与关闭、点 火的顺序，在“正时”（正时皮带或 链轮）的连接作用下，时刻要保持“ 同步”运转。
气门间隙调整
一、逐缸调整法
根据汽缸点火次序，确 定某缸活塞在压缩上止点 位置后，可对此缸进、排 气门间隙进行调整；调妥 之后摇转曲轴，按此法逐 步调整其它各缸气门间隙 。
5、全部调整完成后，再用塞尺复查气 门间隙调整是否适当，如有问题，重 新调整；
6、装好气门室罩。
• 故障分析：从现象上看发动机温度升高就 无力，说明气缸密封不严或供油不足，因 为该车发动机的气门间隙是可调的，如果 调整不当可能会导致温度升高后气门关闭 不严，造成动力不足，且冒黑烟；而供油 不足，应与发动机温度无关。
特点：精确、直观，但费 时、费力、效率较 低
“逐缸调整法”
根据汽缸点火次序1-3-4-2为 例
①调制一缸活塞位于压缩上止点 位置后（此时一缸进排气门出于 完全关闭），可对此缸进、排气 门间隙进行调整； ②摇转曲轴180°使三缸位于压缩 上止点再调节三缸进、排气门；
第三章配气机构节续气门间隙与调整(详细分析：气门)共10张PPT
非常困难。
i、带单摇臂（图c所示）
1）下置式凸轮轴（图b所示）
（单顶置凸轮轴、单摇臂驱动气门）
图e所示，凸轮直接驱动气门，无气门间隙调整螺钉，气门间隙调整 气门间隙过大，则会引起气门及气门座、气门传动件之间产生撞击，磨损加剧，机械噪声加大，而且气门开启时刻推迟、关闭时刻提前，换
气持续时间缩短，也会导致发动机功率下降。
1）下置式凸轮轴（图b所示） 日本丰田佳美轿车两次调整四缸机气门间隙次序表： 图c所示，带单摇臂，凸轮直接驱动短摇臂端，气门间隙调整螺钉在长摇臂端。 图e所示，凸轮直接驱动气门，无气门间隙调整螺钉，气门间隙调整垫片在挺柱体顶上，用专用工具取出调整垫片，更换另一厚度的调整垫 片（每个调整垫片均有厚度值，用厚薄规测出现在的气门间隙后，根据需要调整到的气门间隙值换算出所需更换的调整垫片厚度值）。
进气门调整
排气门调整
1
1—2
1—3
4
3—4
2—4
请同学们考虑为什么？ 如果发火次序是1-2-4-3呢？
非常困难。
图c所示，带单摇臂，凸轮直接驱动短摇臂端，气门间隙调整螺钉在长摇臂端。
（b）带双摇臂，气门间隙调整螺钉在短摇臂端、推杆一侧，顺时针方向转动调整螺钉，摇臂绕摇臂轴逆时针方向转动（凸轮、推杆静止不
动），气门间隙减小； 逆时针方向转动调整螺钉，摇臂绕摇臂轴顺时针方向转动，气门间隙增大。 1）下置式凸轮轴（图b所示）
（2）顶置气门式配气机构： 片（每个调整垫片均有厚度值，用厚薄规测出现在的气门间隙后，根据需要调整到的气门间隙值换算出所需更换的调整垫片厚度值）。
1）下置式凸轮轴（图b所示）
2）顶置凸轮轴： i、带单摇臂（图c所示）
ii、直接驱动（图d、e所示）
汽车发动机气门间隙的调整原理32页PPT
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿谢谢！ຫໍສະໝຸດ 汽车发动机气门间隙的调整原理
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
挺柱式气门间隙的调整
许多进口轿车发动机的气门间隙调整采用调整垫片，如德国的 奔驰轿车、日本丰田轿车，及南京依维柯等。现以日本丰田轿车发 动机为例予以说明。
Page 11
LOGO
调整方法
先用塞尺测量气门间隙的大小及垫片的厚度，依据原
厂标准间隙的大小从而确定要更换新垫片的厚度。更换完 毕后，应再用塞尺复查一次，如有变化需重新调整。
LOGO
Page 8
调整气门间隙的方法：
先旋松锁紧螺母，用厚度符合规定间隙的塞尺插
入气门杆端面与摇臂之间，同时旋转调整螺钉，直至
拉动塞尺感到稍有阻力后用锁紧螺母锁紧调整螺钉。 调整完毕后，应再用塞尺复查一次，如有变化需重新 调整。
Page 9
LOGO
具体调整
锁紧螺母
调整螺钉
Page 10
LOGO
LOGO
Page 5
LOGO
气门间隙
气门间隙
气门间隙
Page 6
LOGO
调整原则
摇臂（或挺柱）必须落在凸轮的基圆上才可以调整 气门间隙。
即正在进气、将要进气、进气刚结束的进气门不能
调整；正在排气、将要排气、排气刚结束的排气门不能 调整。
Page 7
LOGO
调整，调整1缸的进、排气门。然后摇转曲
Page 17
LOGO
如果测得某气门间隙为0.15mm,垫片厚度为40.00mm, 则新气门垫片
厚度应为？
计算新气门垫片应减薄： 0.25—0.15mm=0.10mm
0.30—0.15mm=0.15mm
则新的气门垫片厚度为： 40.00—0.15mm=39.85mm
40.00—0.10mm=39.90mm
Page 12
LOGO
具体调整方法
测量气门间隙
Page 13
LOGO
具体调整方法
挺柱体
Page 14
LOGO
具体调整方法
垫片
Page 15
LOGO
具体调整方法
测量垫片厚度
Page 16
LOGO
以进气门为例：
（气门间隙为0.25---0.30mm） 如果测得某气门间隙为0.45mm,垫片厚度为30.60mm, 则新气门应加厚： 0.45—0.30mm=0.15mm 0.45—0.25mm=0.20mm 则新的气门垫片厚度为： 30.60+0.15mm=30.75mm 30.60+0.20mm=30.80mm 则新的气门垫片厚度范围为：30.75---30.80mm。
的开启高度，改变了正常的配气相位，使发动机因进气不足，排气
不净而功率下降，此外，还使发动机抖动无力。 间隙过小： 发动机工作后，零件受热膨胀，将气门推开，使气门关 闭不严，造成漏气，功率下降，并使气门的密封表面严重积碳或 烧坏，甚至气门撞击活塞。
Page 4
LOGO
讲解 一、摇臂式气门间隙的调整
轴，按点火顺序使下一缸达到压缩终了，再调整这一缸的进、排 气门，依次类推，逐缸调整完毕。 2) 两次调整法 维修中，普遍采用两次调整法调整气门间隙，即第1缸压缩行 程上止点时，根据发动机作功顺序1 3 4 2 按照“双排不进” 据以调整，再将曲轴旋转一圈也就是四缸压缩上止点时按照“不进 双排”调整。
LOGO
气门间隙的检测与调整 主讲：贾长波
1、 什么是气门间隙?
发动机在冷态下，当气门处于完全关闭状态 时，气门与传动件之间的间隙称为气门间隙。
Page 2
LOGO
气门间隙
气门间隙
Page 3
LOGO
2、气门间隙故障对车辆有什么影响?
间隙过大： 进、排气门开启迟后，缩短了进排气时间，降低了气门
则新的气门垫片厚度范围为：39.85--39.90mm
Page 18
LOGO
不同大小的气门垫片
Page 19
LOGO
再次检查
Page 20
LOGO
气门垫片更换夹钳组
Page 21
LOGO
小结
1、掌握摇臂式气门间隙的具体调整方法及注意事项。
2、掌握挺柱式气门间隙的具体调整方法。
