梳状滤波器的设计与应用
(完整word版)梳状滤波器的设计与应用
梳状滤波器的设计与应用梳状滤波对于画面质量是非常重要的一个技术，因此我们有必要对其进行详细刨析。
那么具体什么是梳状滤波器呢？这就要从源头（信号源）开始讲起了，一开始，接收视频的Video端子是Composite端子（比如RF射频接口和AV接口），它所能接收的信号叫CompositeVideoSignal，即混合视频信号（也称复合信号），什么意思呢？因为这个Composite（混合）信号包括了亮度（Luminance，用字母Y表示）和色度/彩度（Chrominace）两方面的信号，视频电路要做的工作就是Y/C进行分离处理，目前的梳状滤波器是在保证图像细节的情况下解决视频信号亮色互窜的唯一方法，其内部有许多按一定频率间隔相同排列的通带和阻带，只让某些特定频率范围的信号通过，因为其特性曲线象梳子一样，故人们称之为梳状滤波器（CombFiltering）。
梳状滤波器一般由延时、加法器、减法器、带通滤波器组成。
对于静止图像，梳状滤波在帧间进行，即三维梳状滤波。
对活动图像，梳状滤波在帧内进行，即二维梳状滤波。
高档数字电视机采用行延迟的梳状滤波器与带通滤波器级联，构成Y/C 分离方案就可获得满意的图像质量。
使用梳状滤波器能使图像质量明显提高。
解决了色串亮及亮串色造成的干扰光点、干扰花纹；消除了色度正交分量U、V色差信号混迭造成的彩色边缘蠕动；消除了亮、色镶边，消除了高频信号的色彩错误和灰度值表示错误。
有一段时期国内很多工厂（为了节省成本）使用模拟的方式实现梳状滤波器，实际上效果很不好，原因有两个，一是延迟器件的带宽很难保证，二是解决行相关性差问题的自适应电路很复杂。
而在数字电路里，只要有足够的存储器，就可以保证足够的延迟时间与信号带宽，且复杂的自适应电路很容易集成在芯片中硬件固化。
梳状滤波器原理及发展历史：梳状滤波器采用频谱间置技术，理论上可以保证亮度和色度的无失真分离。
如果我们好好回顾一下梳状滤波器的发展历程，将对其有个清醒的认识。

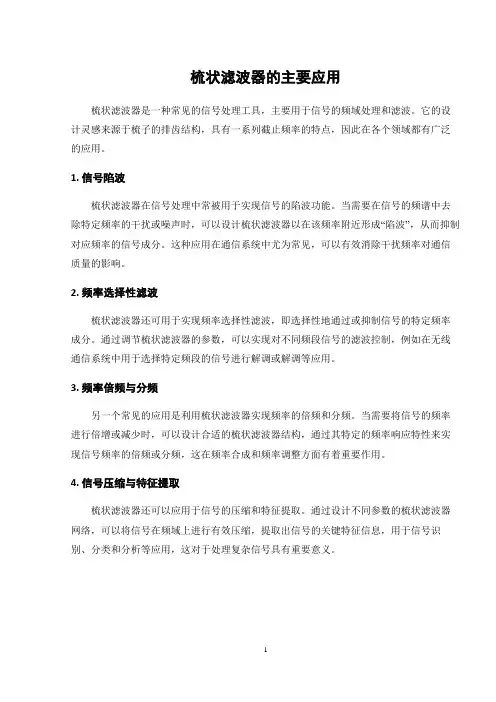

梳状滤波器的主要应用
梳状滤波器的主要应用梳状滤波器是一种常见的信号处理工具，主要用于信号的频域处理和滤波。
它的设计灵感来源于梳子的排齿结构，具有一系列截止频率的特点，因此在各个领域都有广泛的应用。
1. 信号陷波梳状滤波器在信号处理中常被用于实现信号的陷波功能。
当需要在信号的频谱中去除特定频率的干扰或噪声时，可以设计梳状滤波器以在该频率附近形成“陷波”，从而抑制对应频率的信号成分。
这种应用在通信系统中尤为常见，可以有效消除干扰频率对通信质量的影响。
2. 频率选择性滤波梳状滤波器还可用于实现频率选择性滤波，即选择性地通过或抑制信号的特定频率成分。
通过调节梳状滤波器的参数，可以实现对不同频段信号的滤波控制，例如在无线通信系统中用于选择特定频段的信号进行解调或解调等应用。
3. 频率倍频与分频另一个常见的应用是利用梳状滤波器实现频率的倍频和分频。
当需要将信号的频率进行倍增或减少时，可以设计合适的梳状滤波器结构，通过其特定的频率响应特性来实现信号频率的倍频或分频，这在频率合成和频率调整方面有着重要作用。
4. 信号压缩与特征提取梳状滤波器还可以应用于信号的压缩和特征提取。
通过设计不同参数的梳状滤波器网络，可以将信号在频域上进行有效压缩，提取出信号的关键特征信息，用于信号识别、分类和分析等应用，这对于处理复杂信号具有重要意义。
5. 信号重构与复原最后，梳状滤波器还可用于信号的重构和复原。
在信号传输或存储过程中，可能会因为通道特性或媒介影响而导致信号的失真或丢失，利用梳状滤波器的特性可以对信号进行重构和复原，恢复原始信号的信息，提高信号的质量和可靠性。
综上所述，梳状滤波器作为一种重要的信号处理工具，具有多种应用领域。
在通信、信号处理、电子工程等领域中，都有着广泛的应用前景，通过灵活的设计和调节，梳状滤波器可以实现多种信号处理功能，为信号处理与通信技术的发展提供了有力支持。

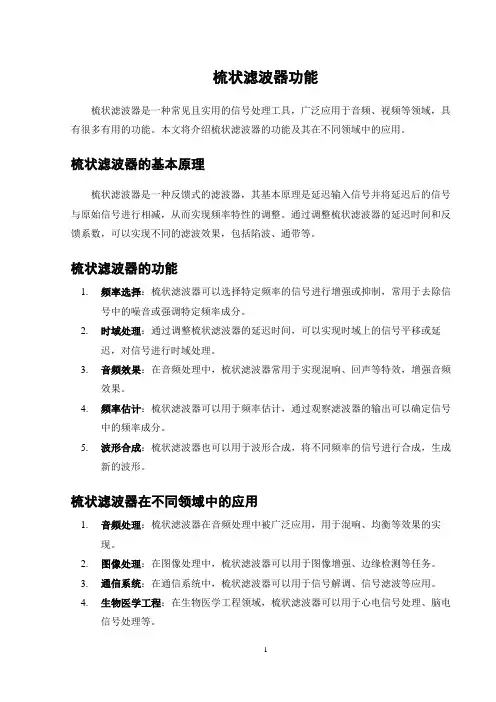

梳状滤波器功能
梳状滤波器功能梳状滤波器是一种常见且实用的信号处理工具，广泛应用于音频、视频等领域，具有很多有用的功能。
本文将介绍梳状滤波器的功能及其在不同领域中的应用。
梳状滤波器的基本原理梳状滤波器是一种反馈式的滤波器，其基本原理是延迟输入信号并将延迟后的信号与原始信号进行相减，从而实现频率特性的调整。
通过调整梳状滤波器的延迟时间和反馈系数，可以实现不同的滤波效果，包括陷波、通带等。
梳状滤波器的功能1.频率选择：梳状滤波器可以选择特定频率的信号进行增强或抑制，常用于去除信号中的噪音或强调特定频率成分。
2.时域处理：通过调整梳状滤波器的延迟时间，可以实现时域上的信号平移或延迟，对信号进行时域处理。
3.音频效果：在音频处理中，梳状滤波器常用于实现混响、回声等特效，增强音频效果。
4.频率估计：梳状滤波器可以用于频率估计，通过观察滤波器的输出可以确定信号中的频率成分。
5.波形合成：梳状滤波器也可以用于波形合成，将不同频率的信号进行合成，生成新的波形。
梳状滤波器在不同领域中的应用1.音频处理：梳状滤波器在音频处理中被广泛应用，用于混响、均衡等效果的实现。
2.图像处理：在图像处理中，梳状滤波器可以用于图像增强、边缘检测等任务。
3.通信系统：在通信系统中，梳状滤波器可以用于信号解调、信号滤波等应用。
4.生物医学工程：在生物医学工程领域，梳状滤波器可以用于心电信号处理、脑电信号处理等。
总的来说，梳状滤波器是一种功能强大且多用途的信号处理工具，其在不同领域中都有着重要的应用。
通过合理的参数设置和应用场景选择，梳状滤波器可以发挥出最佳的效果，对信号处理和处理效果的改善具有重要意义。
《光学梳状滤波器》课件
光学梳状滤波器是一种新型的滤波器，能够在光学领域实现更精细的频谱控 制。本课件将介绍光学梳状滤波器的概述、工作原理、设计及制备、实验结 果、研究进展和研究前景。
概述
光学梳状滤波器简介
介绍光学梳状滤波器的定义、结构和原理。
优点和应用领域
探讨光学梳状滤波器的优点以及在通信、医疗和科学研究中的应用领域。
工作原理
光学梳状滤波器基本原理
解释光学梳状滤波器基于光学谐振腔的频谱控 制原理。
工作过程简述
描述光学梳状滤波器的工作流程，包括输入光 信号的滤波和产生梳状频谱的过程。
设计及制备
光学梳状滤波器的设计
介绍光学梳状滤波器的设计原则和参数选择， 以实现特定的滤波功能。
制备工艺
讲解光学梳状滤波器的制备过程，包括材料 选择、薄膜沉积和微纳加工等关键步骤。
实验结果
光学梳状滤波器的实验结果
展示实验中光学梳状滤波器产生的频谱，并讨论 其滤波效果和性能表现。
实验结果分析
对实验结果进行解读和分析，评估光学梳状滤波 器的性能优势和局限性。
研究进展
1
近期研究进展
Hale Waihona Puke 综述光学梳状滤波器在光学通信、生物医学和量子信息等领域的最新研究进展。
2
未来发展方向
展望光学梳状滤波器未来的发展趋势和应用前景，探讨可能的改进和创新方向。
结论
1 光学梳状滤波器的总结
总结光学梳状滤波器的工作原理、优点和应用，并强调其在光学领域的重要性。
2 研究前景展望
展望光学梳状滤波器未来的研究前景，探讨可能的发展方向和挑战。
参考文献
1 相关文献信息
列出相关的期刊论文、会议论文和专著，提供进一步了解光学梳状滤波器的参考来源。
matlab设计梳状滤波器
matlab设计梳状滤波器梳状滤波器是一种常用的数字信号处理工具，可用于滤波、降噪、信号增强等应用中。
本文将介绍如何使用MATLAB设计梳状滤波器，并探讨其原理和性能。
让我们来了解一下梳状滤波器的原理。
梳状滤波器是一种带通滤波器，其频率响应类似于梳子的齿间隔，因此得名。
梳状滤波器的频率响应在通带内有明显的波纹，而在阻带内则具有较高的衰减。
这种特性使得梳状滤波器在去除特定频率的噪声或增强特定频率的信号方面非常有效。
MATLAB提供了丰富的函数和工具箱，可用于设计梳状滤波器。
下面我们将介绍一种常用的方法，即基于离散傅立叶变换（DFT）的设计方法。
首先，我们需要确定滤波器的参数，包括截止频率和滤波器阶数。
截止频率决定了滤波器的通带和阻带范围，而滤波器阶数决定了滤波器的陡峭程度。
在MATLAB中，可以使用fir1函数设计梳状滤波器。
该函数的输入参数包括滤波器阶数N、截止频率Wn和滤波器类型。
截止频率Wn是一个长度为2的向量，其中Wn(1)表示通带的下限频率，Wn(2)表示通带的上限频率。
滤波器类型可以是"low"（低通滤波器）、"high"（高通滤波器）或"bandpass"（带通滤波器）。
例如，如果我们要设计一个截止频率为0.1的低通梳状滤波器，可以使用以下代码：```matlabN = 100; % 滤波器阶数Wn = 0.1; % 截止频率filterType = 'low'; % 低通滤波器b = fir1(N, Wn, filterType);```设计完成后，我们可以使用freqz函数绘制滤波器的频率响应曲线。
该函数的输入参数为滤波器系数b和频率范围，输出为频率响应曲线的幅度和相位。
```matlabfreqz(b);```通过观察频率响应曲线，可以评估滤波器的性能。
通常情况下，我们希望滤波器在通带内具有较小的波纹和较高的增益，而在阻带内具有较高的衰减。
手把手教系列之梳状滤波器设计实现
⼿把⼿教系列之梳状滤波器设计实现[导读]：前⾯⼀篇⽂章关于IIR/移动平均滤波器设计的⽂章。
本⽂来聊⼀聊陷波滤波器，该滤波器在混⼊谐波⼲扰时⾮常有⽤，算法简单，实现代价低。
本⽂来⼀探其在机理、应⽤场景。
注：尽量在每篇⽂章写写摘要，⽅便阅读。
信息时代，⼤家时间都很宝贵，如此亦可节约粉丝们的宝贵时间。
前⽂所说学习的倡导2W1H原则，思来想来并不全⾯，本⽂决定从What Why Where When How⼏个维度展开。
我称之为4W1H学习法，借鉴管理学领域中的5W1H，起源于1932年，美国政治学家拉斯维尔提出“5W分析法”，后延伸出5W1H法。
有兴趣的可以找来阅读，题外话技术⼈员读⼀些⽅法论管理学⽅⾯的书籍于做⼈做事个⼈认为是⾮常有益的。
梳状滤波器之What？在信号处理中，梳状滤波器是通过向其⾃⾝添加信号的延迟⽽实现的，从⽽造成增强或削弱⼲扰的滤波器。
梳状滤波器的频率响应由⼀系列规则间隔的凹⼝组成，从⽽呈现出梳状外观。
其⼤体拓扑形式如下：梳状滤波器有着⼤量不同形式的传递函数，其作⽤是对周期性信号增强或削弱周期性信号，本⽂主要介绍其中⼀种形式的Z传递函数H(Z)=b1−Z−N 1−ρN−N其中：b=1+ρ2其信号流图如下：梳状滤波器英⽂称为comb(梳⼦) filter，这个名字真是⽆与伦⽐的绝！为何？谈到滤波器⼀定会重点关注其对幅频响应曲线，梳状滤波器，正是描述其幅频响应的。
⽽幅频响应从本质上讲是描述系统各频率能量的放⼤或者衰减。
本⽂中谈到的滤波器就是⼀个系统，对其输⼊能量按频率不同进⾏放⼤或者衰减，从⽽起到过滤作⽤。
梳状滤波器之Why？前⾯说到梳状滤波器其幅频响应样⼦和梳⼦长的很像，为啥长的像，来⼀探究竟：其频率响应为：H(e jω)=b1−e jωN 1−ρe jωN现以采样率20000Hz，10阶，阻带带宽50Hz为例。
其幅频响应曲线如下：相频响应曲线为：从幅频响应曲线可看出，其形状真是如梳⼦形状，当阶数越⼤，其齿数越多。
梳状滤波器功能介绍
梳状滤波器功能介绍
梳状滤波器是一种常见的信号处理工具，主要用于频域滤波。
其名称源自其频率响应曲线上密集均匀的峰和谷，看起来像是一把梳子。
这种滤波器常用于调频调制解调器、数字电视接收器、无线通信等领域。
梳状滤波器的主要功能在于增强或者衰减特定频率成分，从而实现信号的去噪、滤波、频率选择等处理。
它通过将输入信号与一组延迟及权重不同的副本相加来实现频率响应。
这些延迟的副本叠加后，可以使得某些频率成分增强，某些频率成分抑制，起到滤波的效果。
在实际应用中，梳状滤波器经常用于去除信号中的周期性干扰或者噪声，以及在频率选择性通道中滤除不需要的频率成分。
通过调整梳状滤波器的延迟和权重参数，可以实现对信号频率响应的调节，从而使得特定频率成分得到增强或抑制。
梳状滤波器在数字信号处理中有着广泛的应用，比如在通信系统中，可以用来滤除相邻信道的干扰，提高信号的接收质量；在音频处理中，可以实现音频信号的降噪处理，提高音质；在图像处理中，也可以用于滤波去噪，提高图像清晰度等。
除了在信号处理领域应用广泛外，梳状滤波器也具有一些特殊的优点，比如它的滤波器特性十分清晰，易于设计和实现；另外，梳状滤波器结构简单，计算效率高，适用于实时处理等场景。
综上所述，梳状滤波器作为一种常见的信号处理工具，具有滤波、去噪、频率选择等功能，广泛应用于通信、音频、图像等领域。
其设计简单、效率高的特点使得它在实际工程中具有重要的地位和应用前景。
1。
3.4GHz梳状线腔体滤波器的设计.
本科生毕业论文设计题目： 3.4GHz 梳状线腔体滤波器的设计系 部 学科门类 工 学 专 业 电子信息工程 学 号姓 名指导教师年 月 日装 订 线3.4GHz梳状线腔体滤波器的设计摘要在当今通信领域中，微波滤波器在通信设备中占有重要的地位，在微波毫米波通信、卫星通信、雷达、导航、制导、电子对抗、测试仪表等系统中，有着广泛的应用。
梳状线滤波器具有小体积、高Q值、高功率容量等优点，是微波滤波器中常见的腔体形式，工程实用性较强，广泛应用于通信及其它领域。
本文从滤波器的工作原理出发，分析了梳状线带通滤波器的结构特征，并利用软件Ansoft HFSS进行仿真，最后基于仿真结果制作出实物并进行了调试，使其最终达到预期的指标。
关键词：梳状线滤波器仿真调试ABSTRACTIn the field of current communication, Comb-line filters occupies an important position in communication equipment. Microwave filters has a wide range of applications in microwave communication, millimeter wave communication, satellite communication, radar, navigation, guidance, electronic against, testing instruments system. Comb-line filters have small size, high Q value, high power capacity etc, and is common in microwave filters of the recessed forms, therefore it widely used in communications and other fields . Based on the theory of filters, the structure characters of comb-line band-pass filter have been analyzed and the typical parameters have been calculated. Then the filter is simulated with software Ansoft HFSS. At last, I have manufactured a practicality based on the results of simulation and debugged it for the purpose of achieving anticipative targets.Key words：Comb-line Filter Simulation Debug目录一绪论 (1)1.1 课题来源与意义 (1)1.2 国内外发展状况 (1)1.3 课题的研究内容、方法及手段 (1)二梳状线滤波器的综合介绍 (3)2.1 梳状线滤波器的特点 (3)2.2 梳状线滤波器的结构 (3)2.3 梳状线滤波器的工作原理 (3)三梳状线滤波器的设计 (4)3.1 梳状线滤波器设计思路 (4)3.2 梳状线滤波器的技术指标 (4)3.3 梳状线滤波器的归一化原型 (4)3.4 频率变换 (5)3.5 相关的理论计算过程 (5)四运用Ansoft HFSS进行仿真设计 (7)4.1 单腔模型及仿真结果 (7)4.2 双腔模型及仿真结果 (8)五梳状线滤波器的实物制作与测试 (11)六总结与结论 (12)参考文献 (13)一绪论1.1 课题来源与意义本课题来源于科研生产。
matlab设计梳状滤波器
matlab设计梳状滤波器梳状滤波器是一种常用于信号处理领域的数字滤波器，它的设计和实现可以通过MATLAB进行。
本文将介绍梳状滤波器的原理、设计方法及MATLAB实现，并通过实例演示其应用。
一、梳状滤波器原理梳状滤波器是一种基于延迟和加权求和的滤波器，它通过一系列延迟单元和权重系数的组合，对输入信号进行滤波处理。
其基本原理是将输入信号与多个延迟版本的自身进行加权求和，从而实现对特定频率的滤波。
二、梳状滤波器设计方法梳状滤波器的设计方法主要包括确定延迟单元数目和权重系数。
延迟单元数目决定了滤波器的频率响应范围，权重系数决定了滤波器的增益和频率选择性。
确定延迟单元数目的方法有多种，常用的方法是通过信号频率和采样频率的比值计算得到。
例如，对于采样频率为Fs的信号，如果要设计一个梳状滤波器以滤除频率为f的信号成分，则延迟单元数目可以通过计算Fs/f得到。
确定权重系数的方法也有多种，常用的方法是通过设置滤波器的带宽和增益来实现。
带宽越窄，滤波器的频率选择性越高；增益越高，滤波器对信号的抑制效果越明显。
三、MATLAB实现梳状滤波器在MATLAB中，可以使用fir1函数进行梳状滤波器的设计和实现。
该函数可以根据指定的参数自动计算出滤波器的权重系数，并生成滤波器的传递函数。
下面通过一个实例来演示如何使用MATLAB实现梳状滤波器。
我们需要定义信号频率和采样频率，并计算出延迟单元数目。
假设信号频率为f=100Hz，采样频率为Fs=1000Hz，则延迟单元数目为N=Fs/f=10。
接下来，我们可以使用fir1函数设计滤波器，并指定希望滤波器的带宽为0.2。
代码如下：```matlabf = 100; % 信号频率Fs = 1000; % 采样频率N = Fs/f; % 延迟单元数目bw = 0.2; % 滤波器带宽h = fir1(N, bw); % 设计梳状滤波器freqz(h); % 绘制滤波器的频率响应曲线```我们可以使用filter函数对输入信号进行滤波处理。
通信电子领域中的梳状滤波器设计
通信电子领域中的梳状滤波器设计梳状滤波器是一种常用的通信电子领域的滤波器，具有高速、低功耗、小体积等优点，广泛应用于数字信号处理、无线通信、雷达信号处理等领域。
本文将介绍梳状滤波器的原理、分类、设计方法及应用等方面的内容。
一、梳状滤波器的原理传统的滤波器是通过调节电阻、电容、电感等元件的数值来实现对不同频率信号的滤波，但由于这些元件在高频应用中往往会感到非理想效应，导致滤波器性能下降。
而梳状滤波器则是利用时钟信号来在时域上对输入信号进行采样，再根据采样数据进行数字卷积运算，从而实现对特定频谱范围的信号滤波。
具体来说，梳状滤波器采用周期性函数作为滤波器的冲激响应，对输入信号进行卷积计算。
梳状滤波器的输入信号经过时钟采样后，得到采样序列，将采样序列与周期性函数进行卷积运算，最后得到滤波后的输出信号。
由于梳状滤波器的卷积运算是利用移位寄存器实现的，因此具有高速、低功耗、小体积等优点。
二、梳状滤波器的分类梳状滤波器可以分为单倍频梳状滤波器和多倍频梳状滤波器两种。
单倍频梳状滤波器的冲激响应是一个周期性的函数，频率等于采样频率的一半。
多倍频梳状滤波器则是通过修改周期性函数的频率来实现对不同频率信号的滤波，可以实现更高的滤波性能。
此外，梳状滤波器还可以根据其实现方式分为顺序梳状滤波器和并行梳状滤波器。
顺序梳状滤波器逐个计算序列中的每个样本，具有较低的硬件成本，但计算速度较慢；并行梳状滤波器则同时计算序列中的多个样本，具有较高的计算速度，但需要更多的硬件资源支持。
三、梳状滤波器的设计方法梳状滤波器的设计首先需要确定所需要滤波器的频率响应特性，然后根据特定的应用场景选择合适的梳状滤波器类型，最后根据所选型号的特性进行设计与实现。
具体来说，梳状滤波器的设计需要确定采样率、滤波器带宽、阶数等参数。
在确定这些参数的基础上，可以采用从时钟信号导出生成冲激响应、通过FIR散点插值方法进行实现、利用频率变换法将低通滤波器变换成带通或高通滤波器等方法进行设计。
基于谐波小波的梳状滤波器设计及应用
基于谐波小波的梳状滤波器设计及应用针对数字滤波器设计问题，利用谐波小波在频域具有良好的盒形特性，以及傅里叶变换的尺度、线性、频移特性，研究了一种通过叠加多个具有不同中心频率的谐波小波，在频域构建出平顶滤波器的方法；结果表明：基于谐波小波设计的梳状滤波器设计方法易于理解和编程实现，通过合理选择带宽参数即可设计出工程应用所需的高性能多通带滤波器。
标签：信号处理；梳状滤波；滤波器设计；谐波小波滤波是信号分析中较为常用的手段之一，它的目的主要在于信号选频，将所需要的频率选取出来，而将不需要的频率成分衰减掉。
当信号在复杂系统中传输时，每通过其中的一个环节，都会受到该环节传输特性的影响，使信号有所变化（衰减、放大、延迟等），这就形成了更为广泛的滤波和滤波器的概念。
按照信号处理的性质，滤波器可分为模拟滤波器和数字滤波器。
数字滤波器的实现不但比模拟滤波器容易的多，而且还能获得较理想的滤波器性能，在数字信号处理中应用非常广泛。
在经典数字滤波器设计中包括无限冲激响应滤波器（IIR，Infinite Impulse Response）设计和有限冲激响应滤波器（FIR，Finite Impulse Response）设计两大类。
FIR滤波器可实现线性相位，为获得较好的性能，常需要较高的阶次，若对信号处理的实时性没有特殊要求，FIR滤波器是较好的选择。
经典滤波器的设计原理和方法都很成熟。
笔者利用谐波小波在时域、频域都具有良好集中性的特点，以及傅里叶变换的尺度、线性、频移特性，研究了一种通过多个具有不同中心频率的谐波小波时域叠加，在频域构建出平顶滤波器的设计方法。
利用MATLAB软件编写了应用程序，并结合仿真信号进行了验证。
1 谐波小波1993年由英国剑桥大学D.E.Newland教授首先提出的谐波小波概念，这种小波有优秀的紧支性以及完全”盒形”的频域特性，具有更为广泛意义的正交性，可以更为灵活的实现时频分解，没有二进限制。
累积梳状滤波器分析与设计
累积梳状滤波器分析与设计累积馀狀(CIC)濾波器是数字信号处理(DSP)中一种常用的低通滤波器，广泛应用于多个领域，如无线通信、音频处理、图像处理以及数字电力系统等。
CIC滤波器具有简单的结构和低的计算复杂度，适用于对高采样率信号进行降采样和滤波处理。
CIC滤波器的结构包括三个主要部分：延时导引器、累加器和差分器。
延时导引器设置了信号延时的数量，累加器则将延时后的信号进行加和操作，而差分器则计算出累加结果的差分值。
这个过程可以通过迭代来实现多级的滤波效果，从而提高滤波器的性能。
CIC滤波器最基本的功能是抑制高频噪声和干扰，并保留信号中的低频成分。
在实际的应用中，CIC滤波器可以实现不同的滤波特性，如低通滤波、带通滤波和高通滤波等。
通过合理的设计和参数选择，CIC滤波器可以滤除不需要的信号成分，从而提高系统的性能和抗干扰能力。
CIC滤波器的设计和分析需要考虑多个参数，包括抽样率、延时长度、差分器阶数以及滤波器截止频率等。
这些参数的选择和调整将直接影响滤波器的性能和滤波效果。
通常情况下，设计人员需要进行滤波器的频率响应、传输函数和群延迟等分析，以确定最适合应用需求的滤波器。
现有的设计方法中，最常用的是基于差分方程的数值计算方法和基于传输函数的解析计算方法。
其中数值计算方法可以通过Matlab等工具进行实现，通过调整滤波器参数来获得满足需求的滤波器性能。
而解析计算方法则更加复杂，需要通过数学推导和模拟计算来获得滤波器的设计方案。
不同的设计方法适用于不同的应用场景，具体选择取决于设计要求和设计人员的经验。
总之，累积卷积(CIC)滤波器是一种简单而有效的数字滤波器，具有低计算复杂度和高抗干扰性能。
通过合理的设计参数选择和滤波器分析，可以实现满足应用需求的滤波效果。
当前，CIC滤波器在信号处理和通信系统中得到广泛应用，并具有很大的发展潜力。
对于设计人员来说，深入理解CIC滤波器的原理和性能分析方法，将有助于提高滤波器的设计和优化水平。
1.2 梳状滤波器.
Interleaver的功能
功能：将一组入射的DWDM信号，按照奇偶波长分成两组 输出。 特点：通带特性好、串扰低。
Interleaver的应用
作为波段滤波器，将DWDM信号的通带 间隔扩展为原来的两倍，降低对后续滤 波器的设计要求。
用作波段滤波器，保留一半波长以备 系统升级。
1.2 梳状滤波器
I1 cos2 ( / 2) 2 I sin ( / 2) 2
2nL f c来自I1, I2f (THz)
单级Interleaver的通带特性不好
冲击响应法分析
为了优化通带特性，将多个玻片叠在一起。 输入一个光脉冲，通过1个玻片之后，在时间序列上得到2个光脉冲输出； 输入一个光脉冲，通过n个玻片之后，在时间序列上得到n+1个光脉冲输出。 光脉冲的叠加为一个有限冲击响应FIR系统：
定向耦合器的传输矩阵：
Aout cos B j sin out j sin Ain cos Bin
PLC型Interleaver的矩阵描述
光学延迟线：
e j / 2 Sd 0
相移器：
0 e j / 2
1.2 梳状滤波器
1.2.1 Interleaver的功能和应用 1.2.2 Interleaver的基本原理 1.2.3 基于双折射晶体的Interleaver 1.2.4 基于PLC技术的Interleaver 1.2.5 基于GTI干涉仪的Interleaver
PLC型Interleaver结构
1.2.1 Interleaver的功能和应用 1.2.2 Interleaver的基本原理 1.2.3 基于双折射晶体的Interleaver 1.2.4 基于PLC技术的Interleaver 1.2.5 基于GTI干涉仪的Interleaver
光梳状滤波器在光纤光栅解调中的研究及应用
光梳状滤波器在光纤光栅解调中的研究及应用【摘要】本文简要介绍了光纤光栅传感解调系统中光梳状滤波器的原理，讨论了梳状滤波器的基本制作方法，详细分析了两种制作方法制作的光梳状滤波器，分析了制作方法不同对梳状滤波器的性能的影响。
采用梳状滤波器作为光纤光栅解调系统的波长校准的参考。
对梳状滤波器的工艺制作进行了改进，在制作中引入了零温度系数玻璃，降低了梳状滤波器的温漂。
【关键词】FP梳状滤波器；解调；应用1.梳状滤波器原理及基本制作方法1.1 光梳状滤波器的基本原理光梳状滤波器实际上是一种F-P滤波器，它可以实现多光束干涉。
它所产生的干涉条纹非常细锐，常用于对光谱的精细研究和检测。
F-P滤波器由平行放置的两块平板P1、P2组成。
在两平板相对的面上镀有高反射率的膜。
这两个高反射膜表面之间的空气层就是可以作为多光束干涉产生的平板层。
为消除两平板P1、P2相背平面上的反射光的干扰，使每块板的两面有一很小的楔角，滤波器中的一块平面板固定不动而另一块可以平移。
多数采用把两高反射面的间隔用热膨胀系数很小的钢环固定下来以稳定两平板间的距离。
通常将两平板间距离固定的F-P滤波器称为F-P标准具。
也可以使用一块平行平板玻璃（或石英玻璃）两面镀膜做成F-P标准具。
因其输出光的谱线与梳子类似，故称其为梳状滤波器。
1.2 光纤光栅解调中使用的光梳状滤波器研究在光纤光栅解调中我们采用的光梳状滤波器是由一对光准直器和一块两面镀有高反射膜的石英玻璃片组成，梳状滤波器结构示意图如图1-1：图1-1 梳状滤波器结构示意图石英玻璃板的两面镀有高反射膜，并且允许部分光透射，且两个膜相互平行，光源发出的光经由光准直器一端进入梳状滤波器中，入射光波在两个膜之间发生多次反射，产生干涉现象，从而出射了多个波长的窄带光束，假设透射光的相邻两光束产生的相位差为，则表达式可以写为：为光在真空中的波长，为光束入射的入射角，此处为0。
，d为石英玻璃板的厚度，也就是F-P谐振腔的腔长，当相位差为的整数倍（，k=1，2，…），产生多光束干涉现象，此时公式（1-1）可以改写为：2.光梳状滤波器制作方法改进将两面镀有高反射膜的石英玻璃片用室温固化硅橡胶粘在光准直器的一端，静置两小时使硅橡胶干透。
梳状滤波器的设计.
NANHUA University课程设计(论文)题目梳状滤波器学院名称电气工程学院指导教师陈忠泽班级电子091班学号20094470128学生姓名周后景2013年1 月摘要现如今随着电子设备工作频率范围的不断扩大，电磁干扰也越来也严重，接收机接收到的信号也越来越复杂。
为了得到所需要频率的信号，就需要对接收到的信号进行过滤，从而得到所需频率段的信号，这就是滤波器的工作原理。
对于传统的滤波器而言，如果滤波器的输入，输出都是离散时间信号，则该滤波器的冲激响应也必然是离散的，这样的滤波器定义为数字滤波器。
它通过对采样数据信号进行数学运算来达到频域滤波的目的。
滤波器在功能上可分为四类，即低通（LP）、高通（HP）、带通（BP）、带阻（BS）滤波器等，每种又有模拟滤波器（AF）和数字滤波器（DF）两种形式。
对数字滤波器，从实现方法上，由有限长冲激响应所表示的数字滤波器被称为FIR滤波器，具有无限冲激响应的数字滤波器增称为IIR滤波器。
在MATLAB工具箱中提供了几种模拟滤波器的原型产生函数，即Bessel低通模拟滤波器原型，Butterworth滤波器原型，Chebyshev（I型、II型）滤波器原型，椭圆滤波器原型等不同的滤波器原型。
本实验需要产生滤除特定频率的梳状滤波器关键字：MATLAB,，梳状滤波器引言随着社会的发展，各种频率的波都在被不断的开发以及利用，这就导致了不同频率的波相互之间的干扰越来越严重，因此滤波器的市场是庞大的。
所以各种不同功能滤波器的设计就越来越重要，在此要求上实现了用各种不同方式来实现滤波器的设计。
本设计通过MATLAB软件对IIR 型滤波器进行理论上的实现。
设计要求设计一个梳状滤波器，其性能指标如下，要求阻带最小衰减为dB As 40=，N=8.249.0=ως8rad π手工计算因为梳状滤波器的转移函数公式为H(Z)=b N N eZZ ----11 ，现已知N=8，As=40dB, 2498.0=ωςrad π，H(jw e )=b jwN jwNe e ---- 11,b=21 +因为As=60Db,故)(jw e H =0.01 H(jwe )=b jwN jwNe e ---- 11 = 21 +)sin (cos 1)sin (cos 1wN j wN wN j wN ---- =21 +wN j wN wN j wN sin cos 1sin cos 1+-+- =21 +)sin cos 1)(sin cos 1()sin cos 1)(sin cos 1(wN j wN wN j wN wN j wN wN j wN --+--++- =21 +wNwN wN j wN wN j wN 22sin )cos 1()sin cos 1)(sin cos 1(---++- = 21 +wNwN wN j wN wN wN wN 2222sin )cos 1(sin )1()sin cos cos cos 1(----+-+- 所以：)(jw e H = 21 +22222222]sin )cos 1(sin )1([]sin )cos 1()sin cos cos cos 1([wNwN wN wN wN wN wN wN wN ---+--+-+- 将已知的)(ςjw e H =0.01，, 2498.0=ωςrad π，N=8代入上式得20.0= 16b=0.6008综上所述： H(Z)=0.6008882016.011----Z Z2在MATLAB 基础上分析滤波器结构对其性能指标的影响二 滤波器的不同结构对性能指标的影响在理想状态下，对于同一个传递函数几乎对应着无数种等效结构，然而这些结构却并不一定都能实现。
北邮《数字信号处理》Matlab实验——梳状滤波器的应用
实验题目3：梳状滤波器的应用实验目的：录制一段自己的话音，时间长度及取样频率自定；对该段声音加入一次反射、三次反射和无穷多次反射。
试验内容：1、对试验原理的说明回声可以认为是由原始声音衰减后的多个延迟叠加组成的，因此回声可以用延迟单元来生成。
x(n)表示原始声音信号，a为衰减系数，T为延迟周期，回声信号Y(n)=X(n)+a*x(n‐T）+a^2*x(n‐2T)+……+a^k*x(n‐kT)。
Z变换后的系统函数H(z)可由梳状滤波器实现。
本实验用MATLAB中的filter(b,a,x)函数可用来仿真差分方程a(1)*y(n)=b(1)*x(n)+b(2)*x(n‐1)+...+b(nb+1)*x(n‐nb)‐a(2)*y(n‐1)‐...‐a(na+1)*y(n‐na)。
2、在同一张图上，绘制原声音序列x(n)、加入一次反射后的声音序列x1(n)、加入三次反射后的声音序列x3(n)和加入无穷多次反射后的声音序列x I(n)。
[x, fs] = wavread('a.wav');% sound(x, fs);a = 0.6; T = 0.2;y1 = filter([1, zeros(1,T*fs-1), a], 1, x);% sound(y1, fs); wavwrite(y1, fs, 'echo1.wav');y2 = filter([1, zeros(1,T*fs-1), a, zeros(1,T*fs-1), a^2, zeros(1,T*fs-1), a^3], 1, x);% sound(y2, fs); wavwrite(y2, fs, 'echo2.wav');y3 = filter(1, [1, zeros(1,T*fs-1), a], x);% sound(y3, fs); wavwrite(y3, fs, 'echo3.wav');plot(y3, 'm');hold on; plot(y2, 'r');hold on; plot(y1, 'g');hold on; plot(x, 'b');其中蓝色为原声音序列x(n)，粉红色为加入一次反射后的声音序列x1(n)，绿色为加入三次反射后的声音序列x3(n)，红色为加入无穷多次反射后的声音序列x I(n)。
梳状滤波器应用实验报告
实验报告通信系统仿真
题目：梳状滤波器应用姓名：
学号：
题目：
设一段音频信号中混杂了一个1000Hz的方波或三角波干扰，设计一个梳状滤波器来抑制干扰。
观察滤波前后的频谱变化，并通过声卡将滤波前后的声音输出到扬声器，进行主观对比，观察设计的滤波器是否能夠起到抑制干扰的目的？
评分标准：
1、在音频信号中混杂1000Hz的方波或三角波干扰；（10）
2、设计梳状滤波器；（30）
3、用扬声器输出滤波后音频；（20）
4、保存滤波后音频为wav文件；（10）
5、比较滤波后的话音功率谱；（30）
6、加分：仿真结果曲线注释清晰。
（10）
梳状滤波器设计参数：
Simulink模型及参数设置：
仿真结果：
结果分析：由仿真结果分析可知，红色线条为加2000HZ方波噪声信号的波形，黑色线条为滤波之后的信号曲线，由图可以看出滤波之后的信号波形更加有规律。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

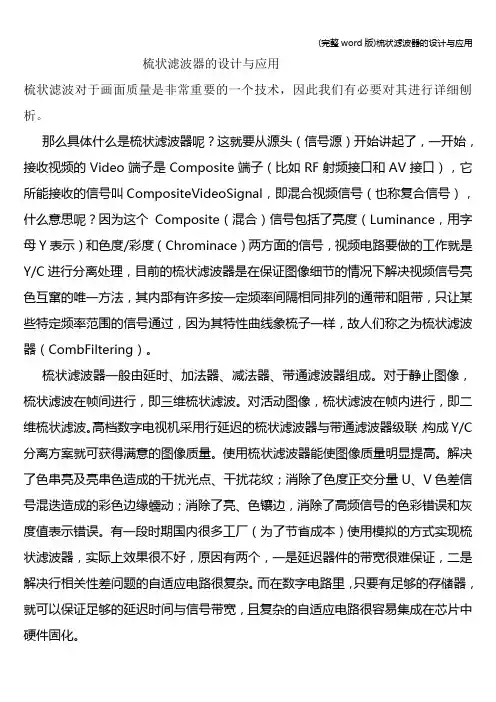

梳状滤波器的设计与应用梳状滤波对于画面质量是非常重要的一个技术，因此我们有必要对其进行详细刨析。
那么具体什么是梳状滤波器呢？这就要从源头（信号源）开始讲起了，一开始，接收视频的Video端子是Composite端子（比如RF 射频接口和AV接口），它所能接收的信号叫CompositeVideoSignal，即混合视频信号（也称复合信号），什么意思呢？因为这个Composite （混合）信号包括了亮度（Luminance，用字母Y表示）和色度/彩度（Chrominace）两方面的信号，视频电路要做的工作就是Y/C进行分离处理，目前的梳状滤波器是在保证图像细节的情况下解决视频信号亮色互窜的唯一方法，其内部有许多按一定频率间隔相同排列的通带和阻带，只让某些特定频率范围的信号通过，因为其特性曲线象梳子一样，故人们称之为梳状滤波器（CombFiltering）。
梳状滤波器一般由延时、加法器、减法器、带通滤波器组成。
对于静止图像，梳状滤波在帧间进行，即三维梳状滤波。
对活动图像，梳状滤波在帧内进行，即二维梳状滤波。
高档数字电视机采用行延迟的梳状滤波器与带通滤波器级联，构成Y/C分离方案就可获得满意的图像质量。
使用梳状滤波器能使图像质量明显提高。
解决了色串亮及亮串色造成的干扰光点、干扰花纹；消除了色度正交分量U、V色差信号混迭造成的彩色边缘蠕动；消除了亮、色镶边，消除了高频信号的色彩错误和灰度值表示错误。
有一段时期国内很多工厂（为了节省成本）使用模拟的方式实现梳状滤波器，实际上效果很不好，原因有两个，一是延迟器件的带宽很难保证，二是解决行相关性差问题的自适应电路很复杂。
而在数字电路里，只要有足够的存储器，就可以保证足够的延迟时间与信号带宽，且复杂的自适应电路很容易集成在芯片中硬件固化。
梳状滤波器原理及发展历史：梳状滤波器采用频谱间置技术，理论上可以保证亮度和色度的无失真分离。
如果我们好好回顾一下梳状滤波器的发展历程，将对其有个清醒的认识。
第一阶段：采用频率分离法将Y/C信号分开。
这种方法是利用色度信号以副载波方式传输这一特点（PAL制副载波为4.43MHz，NTS C制副载波为3.58MHz），用选频电路将Y/C信号分开。
内部由LC 带通滤波器和陷波器组成，将视频信号通过一个中心频率（fsc）为色度信号窄带（比如PAL制式4.43MHz频率副载波）带通滤波器，取出色度信号。
再将亮度信号经过一个中心频率为色度信号副载波4. 43MHZ的色度陷波器，吸收色度信号，从而得到亮度信号。
这种方法简单易行，采用元器件少且成本低，所以在早期彩电中应用得比较广泛。
DPTV但是，频率分离方法存在着一些严重的问题：在亮度通道中，色度陷波器在吸收色度信号的同时也将该频率范围内亮度信号的部分频率分量抑制掉了，这叫亮度信号的高频分量丢失，从而影响了亮度信号的清晰度——大家想想看，一段音乐哪怕再动听高音丢了那还能听吗？同时，残余的色度信号也可能进入亮度通道而引起串色干扰，通常在屏幕出现彩色测试卡是最后两条频带染色现象。
第二阶段：采用梳状滤波器和频谱分离法进行亮色分离。
它是根据视频信号频谱交叉的原理及梳状滤波器的梳齿滤波频率传输特性,以频谱分离的方式分离出亮度和色度信号，这种新的分离方法使Y/C信号分离比较干净彻底，从而大幅提高图像清晰度。
通常梳状滤波器是由两行延迟线、加法器、减法器等部分组成。
事实上在大屏幕彩电中，又分为NTSC制Y/C分离和PAL制Y /C分离。
例如对于NTSC－M制式，我们假设相邻两行的视频信号保持相关性以及延迟线无损耗，Y信号频谱与C信号频谱以fH/2间隔交替出现（fH表示行频），副载波频率fsc为227.5fH，如果设计一个梳状滤波器电路，使V信号延时一行，再分别与未延时的信号进行加减。
延时前后Y信号相位不变，而C信号相位相反。
延时信号与直通信号在加法器中相加后得到Y信号，即（Y＋C）＋（Y－C）＝2Y，在减法器中相减则得到C信号，即（Y＋C）－（Y－C）＝2 C。
从梳状滤波器幅频特性曲线分析，Y频谱落在加法器特性曲线峰点及减法器特性曲线谷点，所以比较彻底地使亮度信号与色度信号相互分离开来。
PAL梳状滤波器Y/C分离，常称之为二行分离法（也叫二元分离法）。
它使用一个NTSC制信号或两个PAL制信号行存储器与带通滤波器结合使用，组成垂直、水平二元带通滤波器，基本结构原理如上图所示，只是将1H延时线改为2H延时线。
（这是因为NTSC制亮度信号、色度信号采用fH/2间置，而PAL制则采用fH/4间置（即副载频fsc＝283.75fH＋25Hz≈283.75fH），因此PAL梳状滤波器Y/C分离电路要用2H延时线。
）由亮度信号Y和色度信号C组成的复合全电视信号，一方面直接加到加法器与减法器的输入端，称为直通信号，同时经两行延迟时间（2TH）使色度信号反相后得到的延迟信号（Y －C）也加到加法器和减法器的另一输入端。
在加法器中直通信号（Y ＋C）与延时信号（Y－C）相加得到亮度信号2Y；在减法器中直通信号（Y＋C）与延时信号（Y－C）相减即得到色度信号C，达到亮色分离的目的。
梳状滤波器Y/C分离法的特点可归纳为：由于加法器输出特性可选出亮度信号的高频分量，不会造成高频分量的丢失，并可将视频带宽全部加以利用，从而使图像清晰度大大提高，同时在亮度通道中将色度信号抑制得比较彻底，不致于产生残留色度信号干扰。
而减法器输出中较好地抑制掉亮度信号，以最大传输系数选出色度信号C，并用带通滤波器对残留亮度信号作进一步衰减，解决了亮度信号对色度通道的串扰问题，从而提高了图像质量。
左右图分别是标准电视信号测试有无梳状滤波的拍摄画面，看看亮色互窜画面是多么“缤纷多彩”。
上述分析结果是基于信号相关性的假设,可将色度信号与亮度信号较彻底分离而获得较为理想的图象质量。
但实际的视频信号并不是这样理想的，即会出现非相关情况，如垂直方向有色度跳变，那么在此处直通信号与延迟信号中的Y、C分量不再相同，加法器与减法器便不能将C或Y分量完全对消，造成Y与C分离不彻底。
第三阶段：（模拟式）动态梳状滤波器模拟动态梳状滤波器结构如图所示。
它由两个延时线（PAL为2H延时线，NTSC为1H延时线）、三个带通滤波器、垂直相关性检测电路、加法器、减法器等组成。
就PAL制彩色信号而言，要对在动态梳状滤波器中直通信号（Y＋C）、延迟两行时间信号（Y－C）、延迟四行时间信号（Y＋C）这三行信号进行垂直方向上的图像相关性检测，产生一个所需的彩色信号。
所谓相关性检测，实际上是检测场与场之间相关性的强弱，一般采用的是场差法或低通场差法，即对两场中各对应像素逐点相减并求和，以该值大小作为图像动态情况的描述。
模拟动态梳状滤波器克服了普通梳状滤波器的缺点，改善了活动图像信号Y/C分离效果，从而进一步提高了图像质量。
这是90年底初的技术，当时的大屏幕进口彩电，如29寸的东芝、松下中均采用了此种梳状滤波器。
第四阶段：动态数字式梳状滤波器。
上述的模拟动态梳状滤波器Y/C分离电路，虽然能有效解决活动图像信号的Y/C分离问题，但对单制式信号Y/C分离要用6个调节点，若要适应PAL、NTSC制Y/C信号分离，则需12个调节点，这样就存在调整繁杂的问题，如此多的调节点在生产中难以保证质量，况且批量生产会成为难题。
于是，人们研制出更为先进的、精密的数字式动态梳状滤波器。
数字式动态梳状滤波器Y/C分离电路如下图所示。
它主要由五块IC 封装一起组成厚膜电路，即由A/D变换器CXD1176Q、延迟线CXK 1202×2、数字式动态梳状滤波器CXD2011Q及D/A变换器CXD11 77Q组成，与时钟信号发生器配合完成Y/C分离。
它是利用三行彩色信号来完成垂直方向的相关检测，仅提取所需要的彩色信号，从而克服了模拟梳状滤波器的缺点，使图象的水平清晰度从350线一举提高到450线以上！首先，全电视信号进来后，由模数转换器（ADC）转换成8bit的数字式信号，我们看上图中下半部分是典型的锁相环路，用于产生四倍于色副载波振荡取样频率，作为数字Y/C分离电路的时钟（这部分是一典型的时钟信号发生器），对PAL制为17.73MHZ，对NTSC 制为14.32MHZ。
数字化后的视频信号送入动态梳状滤波器，在动态梳状滤波器中进行数字式动态梳状滤波Y/C分离，原理与前述大同小异，只是前、中、后三行视频信号经过色带通滤波处理后再进入逻辑运算电路。
此电路中，每相邻的两行信号相减后都可取出色度信号C，而将此C信号再与中间一行视频信号（Y＋C）相加，则抵消了C信号而分离出Y信号。
8bit数字亮度信号Y和数字色度信号C分别送入数模变换器（DAC），经其转换后输出模拟Y信号和C信号，分离效果极彻底且无需作任何调整，所以是效果较好，广泛应用的Y /C分离电路。
笔者手头有一份长虹经典2919PK的电路图，里面对梳状电路的原理讲解（信号流程）非常透彻，将来有机会再与各位同好共同探讨。
值得注意的是，在逻辑运算器中，仍然有一个垂直相关电路，用来比较判别三行信号的差别，当三行信号差别较大时，说明图像内容在垂直方向发生了变化，电路即进行运算，其运算过程是：先前两行信号进行运算取最小值，再对后两行信号进行运算并取最小值，然后把两个最小值进行比较取出大者；用同样方法取出此三行信号中相邻两行信号中的最大值，然后把两个最大值再作比较并取小者。
最后把上述最小值中的大者和最大值中的小者平均后输出，此平均值应能代表相邻三行信号中的变化趋势，使输出接近于未来的状态。
这就是数字式动态梳状滤波器的工作特点，多次比较和平均的结果，使数据非常精确，从而保证了分离效果，所以认为它是一种先进的Y/C信号分离电路。
说到这儿，我们不仅想起显卡的AA全屏抗锯齿技术，不和梳状滤波有异曲同工之妙？技术的发展是能智能判断以求最少的代价得到最准确的结果。
目前专用的梳状滤波器已经越来越少了，因为独立数字梳状滤波器成本不菲，而且只能匹配模拟的彩色解码电路，我们知道一个好的电路，从头到脚不能存在瓶颈，否则效果会大打折扣——这就是单独做万金油般全能梳状滤波器不划算的地方，所以最新的数字电路解决方案是将数字化彩色解码芯片和数字梳状滤波器集成，至于做成单芯片还是多芯片具体要看厂商的设计功力了。
常见的梳状滤波器有2D和3D 之分，2D之中又有两行、三行、五行之分，它们具备不同的自适应效果，成本和价格差距很大。
最后我们总结成如下几点，以方便大家观看：1、目前最先进的梳状滤波器是3D数字式梳状滤波器，它能够从空间（2D）、时间（第三维方向）将每组画面的亮度及色度信号精确地分离，有效消除影响信号中的杂波、斑点、色彩重叠现象，使画面更加清晰。
2、较好的梳状滤波器必须是双制式梳状滤波器——尤其是对国内消费者来说；3、数字梳状滤波器有不同的自适应算法，因此各家效果也不同。
