(完整版)机械制造工艺学课程设计说明书
《机械制造工艺学》课程设计说明书
《 机械制造工艺学》课程设计说明书班级：XXXXXXXXXX姓名：XXXXXXXXXX学号:XXXXXXXXXXX指导老师：XXXXXXX目录目录一.零件分析零件分析1.1零件尺寸，公差，粗糙度标注零件尺寸，公差，粗糙度标注1.2零件结构工艺性分析零件结构工艺性分析1.3零件的技术要求分析零件的技术要求分析二.根据生产纲领和生产类型确定工艺的基本特征根据生产纲领和生产类型确定工艺的基本特征2.1生产纲领和生产类型生产纲领和生产类型2.2基本特征基本特征三.确定毛坯类型和制造方法，绘制毛坯—零件合图零件合图3.1毛坯种类毛坯种类3.2毛坯结构尺寸，形状毛坯结构尺寸，形状 3.3确定余量，绘制毛坯—零件合图零件合图四.工艺规程设计工艺规程设计4.1定位基准选择定位基准选择4.2工艺路线拟定工艺路线拟定4.2.1确定各加工面的加工方法确定各加工面的加工方法4.2.2加工阶段的划分加工阶段的划分4.2.3工序组合原则工序组合原则4.2.4加工顺序的安排加工顺序的安排4.2.5热处理工序的安排热处理工序的安排4.2.6工艺路线拟定工艺路线拟定五.选择加工设备及工艺装备选择加工设备及工艺装备5.1机床选择机床选择 5.2工艺装备选择六.加工工序设计加工工序设计6.1加工余量确定加工余量确定6.2确定切削用量确定切削用量6.3工时定额确定工时定额确定七.设计小结设计小结八参考文献参考文献序言机械制造工艺学课程设计是我们学完了大学的基础课、技术基础课以及部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习,也是一次理论联系实际的训练。
其主要目的是让学生把所学的工艺理论和实践知识，在实际的的工艺、夹具设计中综合地加以运用，进而得到巩固、加深和发展，提高我们分析问题和解决生产实际问题的能力，为以后搞好毕业设计和从事相关的技术工作奠定扎实的基础。
通过机械制造工艺课程设计，我们可以在以下几个方面得到锻炼：设计，我们可以在以下几个方面得到锻炼：1、能熟地运用机械制造技术课程及其他相关课程中的基本理论，以及在生产实际中学习到的实践知识，正确地和解决一个零件在加工过程中的定位、夹紧以及工艺路线的合理拟定等问题，从而保证制造的质量、生产率和经济性。
机械制造工艺学课程设计说明书
机械制造工艺学课程设计说明书Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT机械制造工艺学课程设计说明书题目：设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具学生姓名学号班级指导老师完成日期目录第一节序言机械制造工艺学课程设计是在学完了机械制造工艺学(含机床夹具设计)和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。
这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题。
初步具备了设计一个中等复杂程度零件（气门摇杆轴支座）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成家具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。
第二节零件的分析一、零件工用分析气门摇杆轴支座是柴油机一个主要零件。
是柴油机摇杆座的结合部，20（+—+）孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通两个13mm 孔用 M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。
二、零件的工艺分析由题目得，其材料为 HT200。
该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。
该零件上主要加工面为上端面，下端面，左右端面，2-13mm孔和 20（+—）mm以及 3mm 轴向槽的加工。
20（+——）mm孔的尺寸精度以及下端面的平面度与左右两端面孔的尺寸精度，直接影响到进气孔与排气门的传动精度及密封，2——13mm孔的尺寸精度，以上下两端面的平行度。
因此，需要先以下端面为粗基准加工上端面，再以上端面为粗基准加工下端面，再把下端面作为精基准，最后加工 20（+——+）mm孔时以下端面为定位基准，以保证孔轴相对下端面的位置精度。
由参考文献（1）中有关孔的加工的经济度机床能达到的位置精度可知上述要求可以达到的零件的结构的工艺性也是可行的。
机械制造工艺学课程设计说明书
机械制造工艺学课程设计说明书设计题目：汽车拨叉零件机械加工工艺规程设计学生：学号：班级：指导教师：付敏副教授目录0 序言 (1)1 零件的分析 (1)1.1零件结构工艺性分析 (1)1.2 零件的技术要求分析 (1)2 毛坯的选择 (2)2.1 毛坯种类的选择 (2)2.2毛坯制造方法的选择 (2)2.3毛坯形状及尺寸的确定 (2)3 工艺路线的拟定 (3)3.1 定位基准的选择 (3)3.2零件表面加工方案的选择 (4)3.3加工顺序的安排 (4)3.3.1加工阶段的划分 (4)3.3.2机械加工顺序的安排 (4)3.3.3热处理工序的安排 (4)3.3.4辅助工序的安排 (4)4 工序设计 (4)4.1 机床和工艺装备的选择 (4)4.2加工余量及工序尺寸的确定 (5)4.3切削用量及工时定额的确定 (5)结论 (7)参考文献 (7)1.零件的分析1.1零件结构工艺性分析工作状态：工作频繁。
工作条件：工作表面有冲击，受力较大。
从零件图上可以看出，拨叉大致有两组加工平面：(1)以ø19mm 孔为中心的加工平面包括钻一个ø19mm 的孔以及对其倒角，一个M10的螺纹孔，铣宽16mm 的槽口，两个高12mm 的台阶，一个18mm 的平面以及ø19mm 孔的两端面。
(2)拨叉口处的加工平面包括：铣拨叉口的两侧面和拨叉口,除了各自的尺寸及精度要求外，这两组加工面之间还有位置的要求：①拨叉口上端面对M10的螺纹孔的中心线距离为mm 02.07.63- ②拨叉口两侧面对ø19mm 的孔的中心线的垂直度为0.1mm由以上分析可知，我们可以先加工叉头的端面和孔作为基准的面和孔，然后再以这些已加工好的面和孔作为基准加工其他的面和孔，以保证相互之间的位置要求。
1.2零件的技术要求分析(1)拨叉属于典型的叉杆类零件，其叉轴孔是主要转配基准，叉轴孔需要与变速叉轴配合，因此要求精度较高。

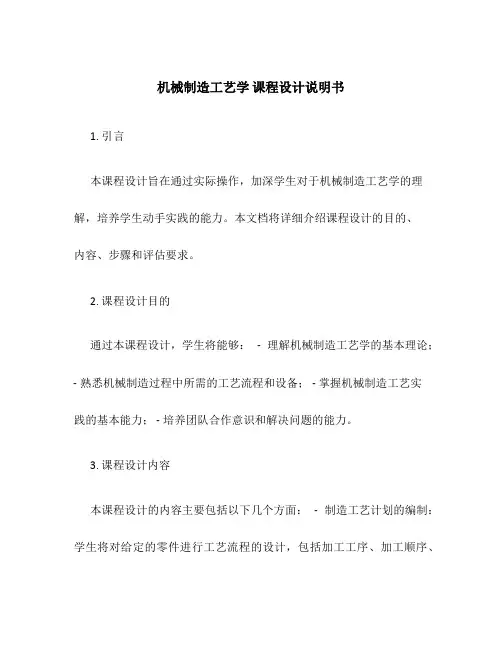

机械制造工艺学 课程设计说明书
机械制造工艺学课程设计说明书1. 引言本课程设计旨在通过实际操作，加深学生对于机械制造工艺学的理解，培养学生动手实践的能力。
本文档将详细介绍课程设计的目的、内容、步骤和评估要求。
2. 课程设计目的通过本课程设计，学生将能够：- 理解机械制造工艺学的基本理论；- 熟悉机械制造过程中所需的工艺流程和设备； - 掌握机械制造工艺实践的基本能力； - 培养团队合作意识和解决问题的能力。
3. 课程设计内容本课程设计的内容主要包括以下几个方面：- 制造工艺计划的编制：学生将对给定的零件进行工艺流程的设计，包括加工工序、加工顺序、工艺参数等。
- 加工试验的设计与实施：学生将根据工艺计划，选择合适的设备和刀具，进行加工试验，并记录实验数据。
- 加工过程分析与优化：学生将对加工试验的结果进行分析，找出存在的问题并提出改进方案。
- 制造工艺文档的编制：学生将整理课程设计过程中所产生的资料，编写制造工艺文件。
4. 课程设计步骤本课程设计将依照以下步骤进行： 1. 分组：学生将组成若干个小组，每个小组由3-4名学生组成。
2. 选题：每个小组按照教师指导，从给定的零件中选择一种进行加工。
3. 制造工艺计划的编制：小组根据选定的零件，设计制造工艺计划，包括工艺流程、设备选择、工序顺序、工艺参数等。
4. 加工试验的设计与实施：小组根据制造工艺计划，选择合适的设备和刀具，进行加工试验，并记录实验数据。
5. 加工过程分析与优化：小组分析加工试验的结果，找出问题并提出改进方案。
6. 制造工艺文档的编制：小组整理课程设计过程中所产生的资料，编写制造工艺文件，包括工艺流程表、工艺参数表、加工实验报告等。
7. 呈现与评估：小组向全班展示他们的制造工艺文件，并进行评估和讨论。
5. 课程设计评估要求课程设计的评估将综合考虑以下几个方面： - 制造工艺计划的合理性和完整性； - 加工试验的结果和数据记录； - 加工过程分析和问题改进方案； - 制造工艺文档的规范性和内容完整性； - 小组合作和个人贡献。

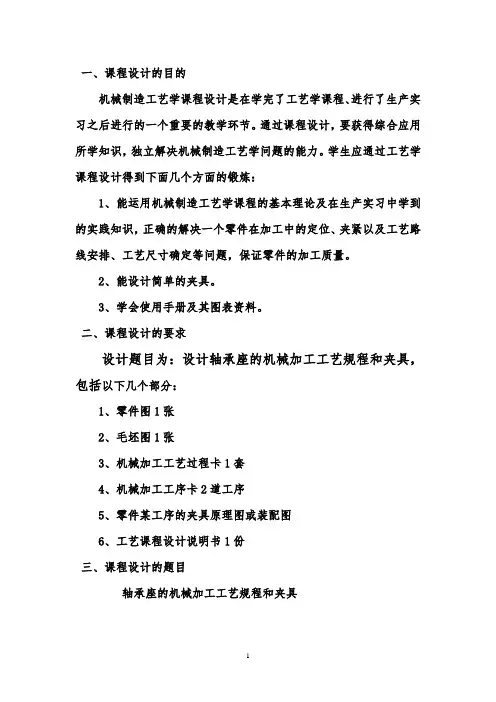

机械制造工艺学设计说明书
机械制造工艺学课程设计是在学完了工艺学课程、进行了生产实习之后进行的一个重要的教学环节。
通过课程设计，要获得综合应用所学知识，独立解决机械制造工艺学问题的能力。
学生应通过工艺学课程设计得到下面几个方面的锻炼：1、能运用机械制造工艺学课程的基本理论及在生产实习中学到的实践知识，正确的解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。
2、能设计简单的夹具。
3、学会使用手册及其图表资料。
二、课程设计的要求设计题目为：设计轴承座的机械加工工艺规程和夹具，包括以下几个部分：1、零件图1张2、毛坯图1张3、机械加工工艺过程卡1套4、机械加工工序卡2道工序5、零件某工序的夹具原理图或装配图6、工艺课程设计说明书1份三、课程设计的题目轴承座的机械加工工艺规程和夹具主视图：左视图：俯视图：五、课程设计内容1、零件的分析1.1、零件的作用滑动轴承座由上盖、底座、剖分轴瓦（铝青铜），安装螺栓组成，主要承受径向载荷。
使用简单，不需要安装轴承。
轴瓦内表面的不承担载荷部分开有油槽，润滑油通过进油孔和邮沟流进间隙。
是用来支撑轴承的，固定轴承的外圈，仅仅让内圈转动，外圈保持不动，始终与传动的方向保持一致（比如电机运转方向），并且保持平衡；轴承座的概念就是轴承和箱体的集合体,以便于应用,这样的好处是可以有更好的配合,更方便的使用,减少了使用厂家的成本.至于形状,多种多样,通常是一个箱体,轴承可以安装在其中。
轴承座是用于支撑轴类零件的，镗孔的目的是为了满足滚动轴承的外圈和轴承孔的配合要求，或者是滑动轴承外圆与轴承孔的配合，两个孔是用于固定轴承座的，单边固定是出于满足结构和安装位置的要求。
1.2、零件的工艺分析1.2.1、技术要求的分析由零件图的技术要求得知，该零件的技术要求是：1）、铸件不得有砂眼、夹砂、疏松、缩孔等缺陷2）、铸造圆角R3~R5所以要求铸件有较高的抗拉强度和塑性低，铸造性能和减震性能好，铸造时精度一定要高。

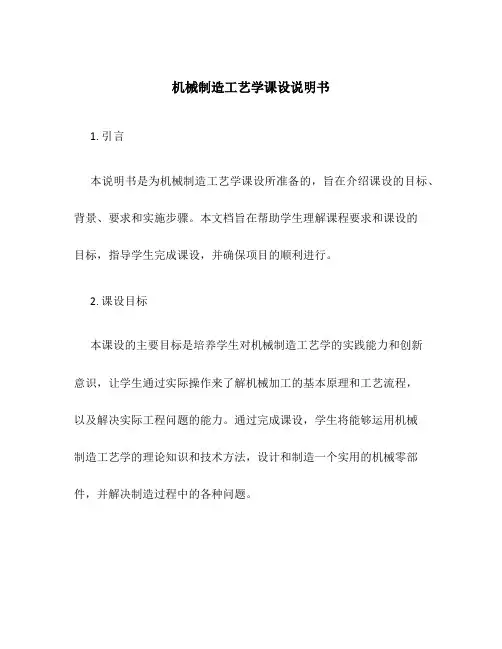

机械制造工艺学课设说明书
机械制造工艺学课设说明书1. 引言本说明书是为机械制造工艺学课设所准备的，旨在介绍课设的目标、背景、要求和实施步骤。
本文档旨在帮助学生理解课程要求和课设的目标，指导学生完成课设，并确保项目的顺利进行。
2. 课设目标本课设的主要目标是培养学生对机械制造工艺学的实践能力和创新意识，让学生通过实际操作来了解机械加工的基本原理和工艺流程，以及解决实际工程问题的能力。
通过完成课设，学生将能够运用机械制造工艺学的理论知识和技术方法，设计和制造一个实用的机械零部件，并解决制造过程中的各种问题。
3. 课设背景机械制造工艺学是机械工程专业的重要基础课程，它涉及到机械加工的各个方面，包括材料的选择和处理、加工工艺的确定和优化、机床设备的选择和使用等。
通过学习机械制造工艺学，学生能够了解机械制造的基本原理和工艺流程，提高设计和制造机械零部件的能力。
本课设旨在通过实际操作来巩固和应用学生对机械制造工艺学的知识，让学生通过实践了解机械零部件的设计和制造过程，并培养学生的实践能力、创新意识和问题解决能力。
4. 课设要求本课设要求学生完成以下任务：•选择一个具体的机械零部件进行设计和制造；•确定制造过程中的材料选择、加工工艺；•设计并制造出满足特定要求的机械零部件，并进行测试和评估；•分析并解决制造过程中的问题，并提出改进方案。
5. 实施步骤本课设的实施步骤如下：5.1 选题和确定目标学生需要选择一个具体的机械零部件，并明确设计和制造的目标和要求。
选题可以根据个人兴趣和能力进行选择，也可以与老师和同学进行讨论和交流，获得建议和指导。
5.2 材料选择和加工工艺确定根据机械零部件的设计要求和制造过程的需要，学生需要选择合适的材料，并确定适合的加工工艺。
在确定材料和工艺时，学生需要考虑材料的物理性质、机械强度要求、加工难度等因素，并进行评估和比较。
5.3 设计和制造学生需要进行机械零部件的设计和制造。
在设计过程中，学生需要考虑机械零部件的功能、结构和制造要求，使用 CAD 软件进行三维建模，并进行相关的工程计算和仿真分析。
机械制造工艺学课程设计 课程设计说明书
目录序言 (2)1、零件的分析 (2)1.1零件的作用 (2)1.2零件的分析 (2)2工艺规程设计 (3)2.1确定毛坯的制造形式 (3)2.2基面的选择 (3)2.3制定工艺路线 (4)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (4)2.5确定切削用量及基本工时 (5)3夹具设计 (19)3.1问题的提出 (19)3.2夹具设计 (19)3.3铣削力的计算 (19)3.4铣削夹紧力的计算 (20)4总结 (21)5参考文献 (21)序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请老师给予指教。
一、零件的分析1.1零件的用途CA1340自动车床上的杠杆，它位于自动车床的自动机构中，与灵活器（离合器）配合使用，起制动的作用。
零件图如下：1.2零件的工艺分析1.2.1、以Φ6H7mm孔为中心的加工表面这一组加工表面包括：两个Φ6H7mm的孔，粗糙度为Ra1.6；尺寸为20mm且与两个孔Φ6H7mm相垂直的四个平面，粗糙度为Ra6.3。
其中，主要加工表面为两个Φ6H7mm的孔。
1.2.2、以Φ20H7mm孔为中心的加工表面这一组加工表面包括：一个Φ20H7mm的孔及其倒角，粗糙度为Ra1.6；两个与Φ20H7mm孔垂直的平面，粗糙度为Ra3.2；一个中心轴线与Φ20H7mm孔中心轴线平行且相距8mm的圆弧油槽；还有一个与Φ20H7mm孔垂直的油孔Φ4mm，并锪沉头孔。
其中，Φ20H7mm孔及两端面为主要加工面。
二、工艺规程的确定2.1确定毛坯的制造形式2.1.1.毛坯选择工作时要承受反复的、很大的转矩及变形的弯曲硬力，容易产生扭转、震动、折断及轴颈磨损，要求材料应有较高的强度、冲击韧度、疲劳强度和耐磨性，所以选用QT45-5 ，其力学性能抗拉强度σb (MPa)≥450，条件屈服强度σs(MPa)≥310 ，冲击韧性值αkv (J/cm2)：≥18 ，布氏硬度：160～210HBS，伸长率≥10%热处理：将毛坯进行退火以改善切削性能，消除铸造应力，正火以细化基体组织，提高强度和耐磨性。
(完整版)机械制造工艺学课程设计说明书
机械制造工艺学课程设计说明书题目：设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具学生姓名学号班级指导老师完成日期目录第一节序言 (3)第二节零件的分析 (3)一、零件工用分析 (3)二、零件的工艺分析 (4)第三节机械加工工艺规程制定 (4)一、确定生产类型 (4)二、确定毛胚制造形式 (5)三、定位基准的选择： (5)四、选择加工方法、制定工艺路线 (6)五、确定加工余量及毛坯尺寸 (8)七、工序设计 (10)(一)选择加工设备与工艺装备 (10)（二）确定工序尺寸 (11)八、确定切削用量和基本时间 (13)九、夹具设计 (19)（一）底面夹具设计 (19)（二）钻D=13mm孔夹具设计 (20)(三) 钻D=20mm孔及铣其两端面夹具设计 (20)（四）槽的铣销加工夹具设计 (20)十、填写机械加工工艺卡和机械加工工序卡 (20)第一节序言机械制造工艺学课程设计是在学完了机械制造工艺学(含机床夹具设计)和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。
这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题。
初步具备了设计一个中等复杂程度零件（气门摇杆轴支座）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成家具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。
第二节零件的分析一、零件工用分析气门摇杆轴支座是柴油机一个主要零件。
是柴油机摇杆座的结合部，Ø20（+0.10—+0.16）孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通两个Ø13mm孔用 M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。
二、零件的工艺分析由题目得，其材料为 HT200。
该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。
机械制造工艺学》课程设计说明书
《机械制造工艺学》课程设计说明书班级：姓名：学号：目录1.绪论 (1)2. 零件分析 (1)2.1 零件的作用 (2)2.2 零件的工艺分析 (2)2.3 零件加工的主要问题和工艺过程设计分析 (2)3. 工艺规程设计 (3)3.1 确定毛坯的制造形式 (4)3.2 基面的选择 (4)3.2.1 粗基准的选择 (4)3.2.2 精基准的选择 (4)3.3 制定工艺路线 (5)3.4 机械加工余量、工序尺寸及毛坯尺寸的确定 (7)3.5 确定切削用量及基本工时 (10)3.6 时间定额计算及生产安排 (30)4. 加工曲拐上侧面油孔夹具设计 (38)4.1 定位基准的选择 (38)4.2 切削力的计算与夹紧力分析 (40)4.3 夹紧元件及动力装置确定 (40)4.4 钻套、衬套及夹具体设计 (40)4.5 夹具精度分析 (42)5. 结语 (43)附录：参考文献1 绪论本次课程设计内容主要包括：工艺路线的确定，夹具方案的优选，各种图纸的绘制，设计说明书的编写等。
机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产的重要的技术性文件。
它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。
利用更好的夹具可以保证加工质量，机床夹具的首要任务是保证加工精度，特别是保证被加工工件是加工面与定位面以及被加工表面相互之间的位置精度。
提高生产率，降低成本，使用夹具后可以减少划线、找正等辅助时间，且易于实现多工位加工。
扩大机床工艺范围，在机床上使用夹具可使加工变得方便，并可扩大机床工艺范围。
减轻工人劳动强度，保证生产安全。
为了让夹具有更好的发展，夹具行业应加强产、学、研协作的力度，加快用高新技术改造和提升夹具技术水平的步伐，创建夹具专业技术网站，充分利用现代信息和网络技术，与时局进地创新和发展夹具技术。
机械制造工艺学课程设计说明书(法兰盘内套轴)
夹具的选择和使用
夹具类型：根 据法兰盘内套 轴的加工要求， 选择合适的夹 具类型，如三 爪卡盘、四爪
卡盘等。
夹具调整：根 据法兰盘内套 轴的尺寸和形 状，调整夹具 的位置和角度， 确保加工精度。
夹具固定：将 夹具固定在机 床上，确保加 工过程中的稳 定性和可靠性。
夹具维护：定 期检查和维护 夹具，确保其 性能和精度。
机械制造工艺学课程设 计说明书（法兰盘内套 轴）
,a click to unlimited possibilities
汇报人：
目录
01 课 程 设 计 任 务 和 要 求
03 工 艺 参 数 和 设 备 选
择
05 课 程 设 计 总 结 与 展
望
02 法 兰 盘 内 套 轴 的 工 艺流程
04 工 艺 卡 片 和 工 艺 流 程图的绘制
设计展望：对未来机械制 造工艺学的发展趋势和应 用前景进行展望
收获与体会
加深了对机械制造 工艺学的理解
提高了动手实践能 力和解决问题的能 力
学会了如何进行课 程设计，包括选题 、设计、实施和总 结
对未来从事机械制 造行业充满信心和 期待
改进与展望
展望：未来机械制造工艺的 发展趋势，如智能化、自动 化、绿色化等
工艺卡片的填写
工艺卡片的格式 和内容
工艺卡片的填写 要求
工艺卡片的审核 和修改
工艺卡片的存档 和更新
工艺流程图的绘制方法和步骤
01
确定工艺流程：根据设计要求，确定法兰盘 内套轴的加工工艺流程。
02
绘制工艺流程图：使用流程图软件，如Visio， 绘制工艺流程图。
03
标注工艺参数：在流程图中，标注每个工序 的工艺参数，如加工时间、加工温度等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制造工艺学课程设计说明书题目：设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具学生姓名学号班级指导老师完成日期目录第一节序言 (3)第二节零件的分析 (3)一、零件工用分析 (3)二、零件的工艺分析 (4)第三节机械加工工艺规程制定 (4)一、确定生产类型 (4)二、确定毛胚制造形式 (5)三、定位基准的选择： (5)四、选择加工方法、制定工艺路线 (6)五、确定加工余量及毛坯尺寸 (8)七、工序设计 (10)(一)选择加工设备与工艺装备 (10)（二）确定工序尺寸 (11)八、确定切削用量和基本时间 (13)九、夹具设计 (19)（一）底面夹具设计 (19)（二）钻D=13mm孔夹具设计 (20)(三) 钻D=20mm孔及铣其两端面夹具设计 (20)（四）槽的铣销加工夹具设计 (20)十、填写机械加工工艺卡和机械加工工序卡 (20)第一节序言机械制造工艺学课程设计是在学完了机械制造工艺学(含机床夹具设计)和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。
这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题。
初步具备了设计一个中等复杂程度零件（气门摇杆轴支座）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成家具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。
第二节零件的分析一、零件工用分析气门摇杆轴支座是柴油机一个主要零件。
是柴油机摇杆座的结合部，Ø20（+0.10—+0.16）孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通两个Ø13mm孔用 M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。
二、零件的工艺分析由题目得，其材料为 HT200。
该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。
该零件上主要加工面为上端面，下端面，左右端面，2-Ø13mm孔和Ø20（+0.1—-0.06）mm以及 3mm轴向槽的加工。
Ø20（+0.1—— -0.06）mm孔的尺寸精度以及下端面 0.05mm的平面度与左右两端面孔的尺寸精度，直接影响到进气孔与排气门的传动精度及密封，2——Ø13mm孔的尺寸精度，以上下两端面的平行度 0.055mm。
因此，需要先以下端面为粗基准加工上端面，再以上端面为粗基准加工下端面，再把下端面作为精基准，最后加工Ø20（+0.1——+0.06）mm孔时以下端面为定位基准，以保证孔轴相对下端面的位置精度。
由参考文献（1）中有关孔的加工的经济度机床能达到的位置精度可知上述要求可以达到的零件的结构的工艺性也是可行的。
第三节机械加工工艺规程制定一、确定生产类型依设计题目知：Q=4000件/年，结合生产实际，备品率 a%和废品率 b%分别取 3%和 0.5%。
查表知气门摇杆支座属轻型零件，该零件生产类型为大批生产.二、确定毛胚制造形式根据零件材料确定毛坯为铸件，已知零件的生产纲领为 4000件/年，通过计算，该零件质量约为 3Kg，，其生产类型为大批生产，毛坯的铸造方法选用砂型机器造型。
此外，为消除残余应力，铸造后安排人工时效处理。
参考文献（1）表 2.3—12；该种铸造公差等级为 CT10~11，MA-H级。
参考文献（1）表 2.3-12，用查表方法确定各表面的加工余量确定各表面的加工余量三、定位基准的选择：精基准的选择：气门摇杆轴支座的下端面既是装配基准又是设计基准，用它作为精基准，能使加工遵循基准重合的原则，实现 V形块十大平面的定位方式（V形块采用联动夹紧机构夹紧）。
Ø20（+0.1——+0.06）mm孔及左右两端面都采用底面做基准，这使得工艺路线又遵循“基准统一”的原则，下端面的面积比较大，定位比较稳定，夹紧方案也比较简单，可靠，操作方便。
粗基准的选择：考虑到以下几点要求，选择零件的重要面和重要孔做基准。
第一，在保证各加工面均有加工余量的前提下，使重要孔或面的加工余量尽量均匀，此外，还要保证定位夹紧的可靠性，装夹的方便性，减少辅助时间，所以粗基准为上端面。
第二，镗削Ø20（+0.1——+0.06）mm孔的定位夹紧方案：方案一：用一菱形销加一圆柱销定位两个Ø13mm的孔，再加上底面定位实现，两孔一面完全定位，这种方案适合于大批生产类型中。
四、选择加工方法、制定工艺路线1、表面加工方法的确定根据各表面加工要求，和各种加工方法能达到的经济精度，确定各表面及孔的加工方法如下：因左右两端面均对Ø20（+0.1—+0.006）mm孔有较高的位置要求，故它们的加工宜采用工序集中原则，减少装次数，提高加工精度2、工艺路线的确定根据先面后孔，先主要表面后次要表面和先粗加工后精加工的原则，将上端面的精铣和下端面的粗铣放在前面，下端面的精铣放在后面，每一阶段要首先加工上端面后钻孔，左右端面上Ø20（+0.1—+0.006）mm孔放后面加工。
初步拟订加工路线如下：上述方案遵循了工艺路线拟订的一般原则，但某些工序还有一些问题还值得进一步讨论。
如车上端面，因工件和夹具的尺寸较大，在卧式车床上加工时，它们惯性力较大，平衡困难；又由上端面不是连续的圆环面，车削中出现断续切削容易引起工艺系统的震动，故改动铣削加工。
工序 02应在工序 01前完成，使上端面在加工后有较多的时间进行自然时效，减少受力变形和受热变形对2—Ø13mm通孔加工精度的影响。
修改后的工艺路线如下：五、确定加工余量及毛坯尺寸根据零件材料确定毛坯为铸件，已知零件的生产纲领为5000件/年，通过计算，该零件质量约为 3Kg，，其生产类型为大批生产，毛坯的铸造方法选用砂型机器造型。
此外，为消除残余应力，铸造后安排人工时效处理。
参考文献（1）表 2.3—12；该种铸造公差等级为 CT10~11，MA-H级。
参考文献（1）表 2.3-12，用查表方法确定各表面的加工余量确定各表面的加工余量如下表所示：毛坯尺寸图：七、工序设计(一)选择加工设备与工艺装备由于生产类型为大批生产，故加工设备适宜通用机床为主，辅以少量专用机床的流水生产线，工件在各机床上的装卸及各机床间的传动均由人工完成。
粗铣上端面：考虑到工件的定位夹紧方案及夹具结构设计等问题，采用立铣选择 X1632立式铣床。
（参考文献（1）表6-18），选择直径 D为Ø80mm立铣刀，参考文献（1）表7-88，通用夹具和游标卡尺。
粗铣下端面：采用上述相同的机床与铣刀，通用夹具及游标卡尺。
精铣下端面：采用上述相同的机床与铣刀，通用夹具及游标卡尺。
粗铣左端面：采用卧式铣床 X6132，参考文献（1）表 6—21，采用以前的刀具，专用夹具及游标卡尺。
精铣左端面：采用卧式铣床X6132,参考文献（1）表6—21，专用夹具及游标卡尺。
钻 2-Ø13mm 孔：采用 Z3025B*10，参考文献（1）表 6—26，通用夹具。
刀具为d 为Ø13.0的直柄麻花钻，参考文献（1）表7—111。
钻Ø18孔：钻孔直行为Ø118mm，选择摇臂钻床 Z3025参考文献（1）表 6—26，采用锥柄麻花钻，通用夹具及量具。
镗Ø20（+0.1——+0.06）mm孔：粗镗：采用卧式组合镗床，选择功率为1.5KM的 ITA20镗削头，参考文献（1）白喔—88。
选择镗通孔镗刀及镗杆，专用夹具，游标卡尺。
（二）确定工序尺寸工序06的尺寸链计算加工过程为：1）铣右端面2）钻通孔Ø18，保证工序尺寸p13）粗镗，保证工序尺寸p24）精镗，保证工序尺寸p3，达到零件设计尺寸D的要求，D=205）倒角如图，可找出工艺尺寸链求解工序尺寸及公差的顺序如下：（1）从图知，p3=D（2）从图知，p3=p2+Z2，其中 Z2是精镗的余量，Z2=0.2mm，则 p2=p3- Z2=20-0.2=19.8mm，由于工序尺寸 p2是在粗镗中保证的，查参考资料（5）中表1-20知，粗镗工序的经济加工精度等级为IT12,因此确定该工艺尺寸公差为IT12，其公差值为0.35mm，故p2=（19.8±0.175）mm；（3）从图所示的尺寸链知，p2=p1+Z1其中Z1为粗镗的余量，Z1 =1.8mm，p1=p2-Z1=19.8-1.8=18mm，查参考资料（5）中表1-20知，确定钻削工序的经济加工精度等级为IT13，其公差值为0.54mm，故p1=（18±0.27）mm。
为验证确定的工序尺寸及公差是否合理，还需对加工余量进行校核。
（4）余量 Z2的校核，在图b所示的尺寸链里 Z2是封闭环，故Z2max=p3max-p2min=（20+0.1-（19.8-0.175））mm=0.475mmZ2min=p3min-p2max=（20-0.1-（19.8+0.175））mm=-0.075mm （5）余量Z1的校核，在图 a所示的尺寸链中Z1是封闭环，故Z1 max=p2max-p1min=（19.8+0.175-（18-0.27））mm=2.245mmZ1 min=p2min-p1max=（19.8-0.175-（18+0.27））mm=1.355mm余量校核结果表明，所确定的工序尺寸公差是合理的。
将工序尺寸按“入体原则”表示:工序Ⅰ：粗铣上端面，保证表面粗糙度要求Ra12.5 um经查参考文献（1）表3—12可得，铣削上端面的加工余量为4mm，又由零件对上顶端表面的表面精度RA=12.5mm可知，粗铣的铣削余量为4mm。
确定每齿进给量及铣削深度取每齿进给量为fz＝0.2mm／z（粗铣）铣削宽度 a e =2.5mm，铣削深度 a P =4mm切削速度：初步取主轴转速为150r／min（粗铣）又前面已选定直径Ｄ为Ø80mm，故相应的切削速度分别为：工序Ⅱ：铣削底面底面铣削余量为3mm，粗铣的铣削余量为2mm，精铣余量1mm，精铣后公差登记为IT7～IT8。
确定每齿进给量及铣削深度取每齿进给量为fz ＝0.2mm／z（粗铣）取每齿进给量为fz＝0.05mm／z（精铣）（参考《切削手册》表3-3）粗铣走刀一次ap＝2mm，精铣走刀一次ap＝1mm 切削速度：初步取主轴转速为 150r／min（粗铣），取精铣主轴的转速为 300r／min。
又前面已选定直径Ｄ为Ø80mm，故相应的切削速度分别为：符合要求。
切削工时：工序Ⅲ：钻2×¢13两通孔刀具选择：选择高速钢麻花钻，do=φ13mm，钻头磨钝标准及寿命：后刀面最大磨损限度（查《切削手册》）为0.5～0.8mm，寿命T =60min。
