承载力计算
地基承载力计算公式是什么
地基承载力问答1、地基承载力计算公式是什么?怎样使用?答1、f=fk+ηbγ(b-3)+ηdγο(d-0.5)式中：fk——垫层底面处软弱土层的承载力标准值（kN/m2）ηb、ηd——分别为基础宽度和埋深的承载力修正系数b－－基础宽度（m）d——基础埋置深度（m）γ－－基底下底重度（kN/m3）γ0——基底上底平均重度（kN/m3）答2 、你想直接用标贯计算承载力，是可行的，承载力有很多很多的计算方法，标贯是其中的一种，但目前规范都逐渐取消了，老版本的工程地质手册记录了很多的世界各地（包括中国）的标贯锤击数N确定承载力的公式，你可以从中选择一个适合你所在地方条件的公式来计算。
答3、根据土的强度理论公式确定地基承载力特征值公式：fa=Mb*γ*b+Md*γm*d+Mc*Ck其中Ck为粘聚力标准值，由勘察单位实地勘察、实验确定，在勘察报告上按土层列表显示。
2、地基承载力计算公式中的d如何取值?d是地基的埋置深度还是基底到该层土层底的深度？答、d就是基础埋置深度(m)，一般自室外地面标高算起。
在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起。
对于地下室，如采用箱形基础或筏基时，基础埋置深度自室外地面标高算起；当采用独立基础或条形基础时，应从室内地面标高算起。
3、地基承载力计算公式如何推导答、你可以到百度文库里面下载一个GB50007-2002《建筑地基基础设计规范》，里面有详细的给你介绍的！4、地基承载力计算公式是什么?具体符号代表什么?怎样计算?答、 1、地基承载力特征值可由载荷试验或其它原位测试、公式计算、并结合工程实践经验等方法综合确定。
2、当基础宽度大于3m或埋置深度大于0.5m时，从载荷试验或其它原位测试、经验值等方法确定的地基承载力特征值，尚应按下式修正：fa=fak+ηbγ(b-3)+ηdγm(d-0.5)式中fa--修正后的地基承载力特征值；fak--地基承载力特征值ηb、ηd--基础宽度和埋深的地基承载力修正系数γ--基础底面以下土的重度，地下水位以下取浮重度；b--基础底面宽度(m)，当基宽小于3m按3m取值，大于6m按6m取值；γm--基础底面以上土的加权平均重度，地下水位以下取浮重度；d--基础埋置深度(m)，一般自室外地面标高算起。
地基承载力计算公式
地基承载力计算公式地基承载力是一个重要的指标，可以用来衡量地基的强度、安全可靠性和稳定性。
它的计算是土木建筑设计概念中的基础部分，对于安全结构设计至关重要。
为了确定支撑地基的能力和稳定性，必须计算出地基承载力。
地基承载力的计算是一种考虑复杂土壤系统中地基受力问题，通常是基于地基土质性质、地基土壤体积厚度、地基承载力和其他参数的建筑概念。
根据不同的土壤类型，有不同的计算方法，常用公式如下：（1）根据咯芬-朗达尔地质处理的公式：F = C Nc A B其中：F：地基承载力C：地基土壤体积厚度Nc：基础抗压强度系数A：基础横截面积B：地基土质等级系数（2）根据印多夫-施密特地质处理的公式：F=C Nc A B× (1+e sinθ)其中：e：地基土质坡度角θ：地基土质坡度角该公式比第一个公式多考虑地基土质坡度角影响，可以计算出更准确的地基承载力。
另外，在计算地基承载力时，还需要考虑地基土壤体积厚度、基础抗压强度系数、基础横截面积和地基土质等级系数等因素。
首先，需要对地基进行测量，以确定地基土壤体积厚度。
其次，通常根据地域地质环境，分类推断基础抗压强度系数。
然后确定基础横截面积，最后确定地基土质等级系数。
如果考虑到坡度等因素，也可以按照上述公式计算，以获得更准确的结果。
在实际施工中，计算和测量的过程具有一定的复杂性。
此外，还有地基土质环境、地基土质坡度角、地基承载力等众多因素大大影响着地基的承载能力。
因此，确保安全施工，应予以足够的重视，结合具体项目情况，采用合理的测量方法，进行精确的计算，才能使地基承载力达到理想结果。
总之，地基承载力计算公式大大提高了施工工程的安全水平，确保了建筑的安全稳定。
建议在施工之前，结合具体地质环境，分析计算准确的地基承载力，确保施工安全稳定。
承载力要求计算公式
承载力要求计算公式在工程设计和施工中，承载力是一个非常重要的参数。
承载力是指材料或结构在受力作用下所能承受的最大荷载的能力。
在设计和施工中，我们需要根据实际情况来计算结构的承载力要求，以确保结构的安全性和稳定性。
承载力要求的计算公式是设计和施工中必不可少的一部分，下面将介绍一些常见的承载力要求计算公式。
1. 承载力计算公式。
承载力的计算公式通常包括材料的强度和结构的几何形状参数。
常见的承载力计算公式包括：材料的抗压强度计算公式，承载力 = 材料的抗压强度×断面积。
材料的抗拉强度计算公式，承载力 = 材料的抗拉强度×断面积。
结构的弯曲承载力计算公式，承载力 = 结构的截面模量×材料的抗拉强度。
结构的剪切承载力计算公式，承载力 = 结构的截面面积×材料的抗剪强度。
结构的压缩承载力计算公式，承载力 = 结构的截面积×材料的抗压强度。
这些计算公式是根据结构的受力情况和材料的力学性能推导出来的，能够较准确地计算出结构的承载力要求。
2. 承载力要求的影响因素。
承载力要求的计算不仅仅取决于结构的几何形状和材料的力学性能，还受到许多其他因素的影响。
常见的影响因素包括：结构的使用环境，不同的使用环境对结构的承载力要求不同，例如在海洋环境中，结构需要考虑海水的侵蚀和风力的影响，承载力要求会更高。
结构的设计寿命，结构的设计寿命越长，其承载力要求就会越高，需要考虑更多的使用和环境因素。
结构的受力情况，结构在不同的受力情况下，其承载力要求也会不同，需要根据实际情况进行计算。
这些影响因素会对结构的承载力要求产生重要影响，需要在计算承载力要求时进行充分考虑。
3. 承载力要求的计算实例。
下面将通过一个实例来介绍如何计算结构的承载力要求。
假设有一根钢筋混凝土梁，其截面尺寸为300mm × 500mm，材料的抗压强度为25MPa，抗拉强度为300MPa，抗剪强度为20MPa，截面模量为50000mm³。
桥梁承载力计算方法
桥梁承载力计算方法桥梁承载力计算是工程设计中的重要环节，其准确性和可靠性直接关系到桥梁的使用寿命和安全性。
本文将介绍一些常用的桥梁承载力计算方法，包括静力学计算方法和有限元分析方法。
一、静力学计算方法静力学计算方法是一种基于力学平衡的计算方法，根据桥梁受力的基本原理，通过计算各个部件的受力大小，来确定桥梁的承载力。
下面介绍两种常用的静力学计算方法。
1. 等效荷载法等效荷载法是一种常用的桥梁承载力计算方法，它将实际受力系统转化为一个等效荷载作用下的简化受力系统，通过计算等效荷载下各个部件的受力情况，来确定桥梁的承载力。
2. 部件受力法部件受力法是一种基于部件受力的计算方法，根据桥梁的几何形状和受力分布情况，通过计算各个部件的受力大小，来确定桥梁的承载力。
这种方法适用于复杂结构的桥梁，可以更准确地反映桥梁各部件的承载能力。
二、有限元分析方法有限元分析方法是一种基于有限元理论的数值计算方法，通过将桥梁划分为许多小的有限元单元，建立有限元模型，利用电子计算机进行求解，得到桥梁的受力分布情况和变形情况，从而确定桥梁的承载力。
有限元分析方法具有高精度和广泛适用性的特点，可以对桥梁的复杂受力和变形情况进行详细分析，可以考虑各种荷载和边界条件的影响。
但是，有限元分析方法需要较高的计算机性能和专业的软件工具支持。
三、案例分析为了更好地理解桥梁承载力计算方法的应用，我们以某桥梁为例进行案例分析。
该桥梁为简支梁桥，采用等效荷载法进行承载力计算。
首先，确定桥梁的荷载情况，包括车辆荷载、风荷载和温度荷载等。
然后，根据等效荷载法的原理，将实际受力系统转化为一个等效荷载作用下的简化受力系统。
接下来，通过计算等效荷载下各个构件的受力情况，包括梁体、支座和墩身等，来确定桥梁的承载力。
根据计算结果，对桥梁的结构进行相应的调整和加固，以提高桥梁的承载能力和安全性。
四、结论桥梁承载力计算是工程设计中的关键内容，准确性和可靠性对桥梁的使用寿命和安全性有着重要影响。

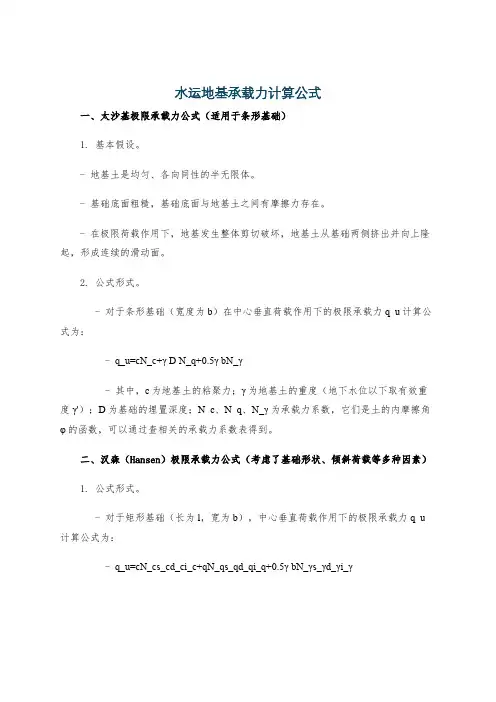

水运地基承载力计算公式
水运地基承载力计算公式一、太沙基极限承载力公式（适用于条形基础）1. 基本假设。
- 地基土是均匀、各向同性的半无限体。
- 基础底面粗糙，基础底面与地基土之间有摩擦力存在。
- 在极限荷载作用下，地基发生整体剪切破坏，地基土从基础两侧挤出并向上隆起，形成连续的滑动面。
2. 公式形式。
- 对于条形基础（宽度为b）在中心垂直荷载作用下的极限承载力q_u计算公式为：- q_u=cN_c+γ D N_q+0.5γ bN_γ- 其中，c为地基土的粘聚力；γ为地基土的重度（地下水位以下取有效重度γ'）；D为基础的埋置深度；N_c、N_q、N_γ为承载力系数，它们是土的内摩擦角φ的函数，可以通过查相关的承载力系数表得到。
二、汉森（Hansen）极限承载力公式（考虑了基础形状、倾斜荷载等多种因素）1. 公式形式。
- 对于矩形基础（长为l，宽为b），中心垂直荷载作用下的极限承载力q_u 计算公式为：- q_u=cN_cs_cd_ci_c+qN_qs_qd_qi_q+0.5γ bN_γs_γd_γi_γ- 其中，s_c、s_q、s_γ为基础形状系数；d_c、d_q、d_γ为深度系数；i_c、i_q、i_γ为倾斜荷载系数，这些系数都有各自的计算公式，且N_c、N_q、N_γ同样是内摩擦角φ的函数。
三、地基容许承载力的确定。
1. 安全系数法。
- 地基容许承载力[q]可由极限承载力q_u除以安全系数K得到，即[q]=frac{q_u}{K}。
- 一般情况下，对于永久性建筑物，安全系数K可取2 - 3；对于临时性建筑物，安全系数K可取1.5 - 2。
在水运工程中，根据具体的地基土性质（如砂土、粘性土等）、基础类型（条形、矩形等）、荷载情况（垂直、倾斜等）等因素选择合适的地基承载力计算公式。
支架承载力计算
支架竖向承载力计算：按每平方米计算承载力，中板恒载标准值:f=2.5＊0.4*1*1*10=10KN ；活荷载标准值N Q = （2。
5+2 ）*1＊1=4。
5KN ；则：均布荷载标准值为:P1=1.2*10+1.4*4.5＝18。
3KN ；根据脚手架设计方案,每平方米由2根立杆支撑，单根承载力标准值为100.3KN ,故:P1=18.3/2=9。
15KN<489。
3*205=100.3KN 。
满足要求.或根据中板总重量（按长20m 计算)与该节立杆总数做除法，中板恒载标准值:f=2。
5*0。
4＊10*20*19。
6=3920KN ;活荷载标准值NQ = （2.5+2 ）＊20*19.6=1764KN ；则:均布荷载标准值为：P1=1。
2*3920+1.4*1764＝7173KN ；得P1＝7173KN 〈100.3＊506=50750KN .满足要求。
支架整体稳定性计算：根据公式：式中：N －立杆的轴向力设计值,本工程取15.8kN ；－轴心受压构件的稳定系数，由长细比λ决定，本工程λ＝136，故＝0。
367；λ－长细比,λ＝l 0 /i ＝2。
15/1。
58＊100＝136； []N f Aσϕ≤＝l0－计算长度,l0＝kμh＝1.155*1.5＊1。
2＝2.15m;k－计算长度附加系数，取1。
155;μ－单杆计算长度系数1。
55；h－立杆步距0。
75m.i－截面回转半径，本工程取1.58cm；A－立杆的截面面积，4。
89cm2；f－钢材的抗压强度设计值,205N/mm2。
σ＝15。
8/(0.367*4.89）＝88。
04N/mm2〈［f]=205N/mm。
满足要求。
支架水平力计算支架即作为竖向承力支架,也作为侧墙内撑支架,因此需计算支架水平支撑力,即侧墙施工时产生的侧压力.混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力.侧压力达到最大值的浇筑高度称为混凝土的有效压头。
地基承载力计算方法
一．地基承载力计算方法：按《建筑地基基础设计规范》（GBJ7-89）1．野外鉴别法岩石承载力标准值f k（kpa）注：1.对于微风化的硬质岩石，其承载力取大于4000kpa时，应由试验确定；2.对于强风化的岩石，当与残积土难于区分时按土考虑。
碎石承载力标准值f k（kpa）注：1.表中数值适用于骨架颗粒空隙全部由中砂、粗砂或硬塑、坚硬状态的粘土或稍湿的粉土所充填的情况；2.当粗颗粒为中等风化或强风化时，可按其风化程度适当降低承载力，当颗粒间呈半胶结状时，可适当提高承载力；3.对于砾石、砾石土均按角砾查承载力。
2．物理力学指标法粉土承载力基本值f（kpa）注：1.有括号者仅供内插用；2.折算系数§=0。
粘性土承载力基本值f（kpa）注：1.有括号者仅供内插用；2.折算系数§=0.1。
沿海地区淤泥和淤泥质土承载力基本值f注：对于内陆淤涨和淤泥质土，可参照使用。
红粘土承载力基本值f注：1.本表仅适用于定义范围内的红粘土；2.折算系数§=0.4。
素填土承载力基本值f（kpa）注：本表只适用于堆填时间超过10年的粘性土，以及超过5年的粉土；所查承载需经修正计算。
3．标准贯入试验法砂土承载力标准值f k（kpa）注:1.砾砂不给承载力; 2.粉细砂按粉砂项给承载力;3.中粗砂按中砂项给承载力;4.细中砂按细砂项给承载力;5.粗砾砂按粗砂项给承载力;6.N63.5需修正后查承载力.粘性土承载力标准值f k（kpa）注：N63.5需经修正后查承载力。
花岗岩风化残积土承载力基本值f（kpa）注：花岗岩风化残积土的定名：2mm含量≥20%为砾质粘性土；2mm含量＜20%为砂质粘性；2mm含量=0为粘性土二．标准贯入击数修正方法1．国标方法N=aN′2．公路方法当触探杆长度≤21m时按国标;当触探杆长度≥21m时按下式计算:N L=(0.784-0.004L)Ns式中：N L表示校正后的击数Ns表示实际击数L表示触探杆长度三．土的部分特征参考值注：括号内为海南地区经验值粘性土的内摩擦角φ（度）和粘聚力c（kpa）参考值四．土的分类粉土密实度和湿度分类粘性土状态分类五.工程降水方法聚乙烯（PE）简介1.1聚乙烯化学名称：聚乙烯英文名称：polyethylene，简称PE结构式：聚乙烯是乙烯经聚合制得的一种热塑性树脂，也包括乙烯与少量α-烯烃的共聚物。
管桩的自身承载力计算公式
管桩的自身承载力计算公式管桩是一种常用的地基处理方法，它通过在地下打入管状桩体，来增加土体的承载能力和稳定性。
在工程中，为了确保管桩的承载能力满足设计要求，需要进行合理的计算和分析。
管桩的自身承载力是指管桩在土体中的承载能力，它是管桩设计的重要参数之一。
下面我们将介绍管桩的自身承载力计算公式及其相关内容。
一、管桩的自身承载力计算公式。
管桩的自身承载力通常可以通过以下公式进行计算：Qs = As σs + Ap σp。
其中，Qs为管桩的自身承载力，As为管壁的截面积，σs为管壁的抗压强度；Ap为管端的截面积，σp为管端的抗压强度。
在实际工程中，管桩的自身承载力还受到土体的侧压力和管桩的侧面摩阻力的影响，因此上述公式还需要进行修正。
修正后的管桩自身承载力计算公式如下：Qs = As σs + Ap σp Ps Fr。
其中，Ps为管桩的侧压力，Fr为管桩的侧面摩阻力。
二、影响管桩自身承载力的因素。
1. 土体的性质，土体的密实度、孔隙水压力、土粒的粘聚力和内摩擦角等因素都会影响管桩的自身承载力。
2. 管桩的材料和尺寸，管桩的材料强度、截面形状和尺寸大小都会影响其自身承载力。
3. 管桩的埋设深度，管桩的埋设深度越深，受到的土压力就越大，自身承载力也会相应增加。
4. 管桩的侧面摩阻力，管桩在土体中受到的侧面摩阻力也会对其自身承载力产生影响。
5. 管桩的施工质量，管桩的施工质量直接影响其自身承载力，如管壁的质量、管端的封闭情况等。
三、管桩自身承载力的计算方法。
在实际工程中，为了确保管桩的自身承载力满足设计要求，通常需要进行以下步骤的计算：1. 确定管桩的材料和尺寸，根据工程要求和现场条件，选择合适的管桩材料和尺寸。
2. 确定土体参数，对工程现场的土体进行勘察和试验，确定土体的性质参数，如密实度、孔隙水压力、土粒的粘聚力和内摩擦角等。
3. 计算管桩的自身承载力，根据上述介绍的管桩自身承载力计算公式，结合土体参数和管桩的材料和尺寸，计算出管桩的自身承载力。
承载力计算方法例题
承载力计算方法例题承载力计算是工程领域中的一项重要工作，涉及到建筑结构设计、岩土工程等多个方面。
本文将通过具体的例题，详细讲解承载力计算的方法，帮助读者更好地理解和掌握这一技术。
例题：某建筑的柱子需要承受以下荷载：永久荷载为200kN，可变荷载为100kN，求该柱子的承载力。
一、确定荷载组合在进行承载力计算之前，首先要确定荷载组合。
根据《建筑结构荷载规范》（GB 50009-2012）的规定，荷载组合有以下几种：1.永久荷载与可变荷载同时作用；2.永久荷载与一种可变荷载作用；3.永久荷载单独作用。
本例题中，永久荷载为200kN，可变荷载为100kN，因此采用第一种荷载组合。
二、计算柱子的承载力1.按照荷载组合，计算总荷载：总荷载= 永久荷载+ 可变荷载= 200kN + 100kN= 300kN2.确定柱子的截面尺寸和材料强度假设柱子的截面尺寸为400mm×400mm，材料为C30混凝土，其抗压强度为30MPa。
3.计算柱子的抗压承载力：抗压承载力= 截面积× 材料抗压强度= 0.4m × 0.4m × 30MPa= 4.8kN4.判断柱子的安全性：安全系数= 抗压承载力/ 总荷载= 4.8kN / 300kN≈ 0.016安全系数小于1，说明柱子的承载力不足，需要重新设计。
三、调整柱子设计1.增大截面尺寸：将柱子的截面尺寸增大为500mm×500mm。
2.重新计算抗压承载力：抗压承载力= 截面积× 材料抗压强度= 0.5m × 0.5m × 30MPa= 7.5kN3.重新计算安全系数：安全系数= 抗压承载力/ 总荷载= 7.5kN / 300kN≈ 0.025安全系数大于1，说明调整后的柱子设计满足承载力要求。
通过以上步骤，我们完成了一个简单的承载力计算例题。
在实际工程中，承载力计算需要考虑更多的因素，如荷载组合、材料性能、结构稳定性等，但基本原理和方法是类似的。
地基承载力计算公式是什么
地基承载力计算公式是什么地基承载力计算公式的说明:f=fk+ηbγ(b-3)+ηdγο(d-0.5)fk——垫层底面处软弱土层的承载力标准值（kN/m2）ηb、ηd——分别为基础宽度和埋深的承载力修正系数b－－基础宽度（m）d——基础埋置深度（m）γ－－基底下底重度（kN/m3）γ0——基底上底平均重度（kN/m3）地基的处理方法利用软弱土层作为持力层时，可按下列规定执行：1）淤泥和淤泥质土，宜利用其上覆较好土层作为持力层，当上覆土层较薄，应采取避免施工时对淤泥和淤泥质土扰动的措施；2）冲填土、建筑垃圾和性能稳定的工业废料，当均匀性和密实度较好时，均可利用作为持力层；3）对于有机质含量较多的生活垃圾和对基础有侵蚀性的工业废料等杂填土，未经处理不宜作为持力层。
局部软弱土层以及暗塘、暗沟等，可采用基础梁、换土、桩基或其他方法处理。
在选择地基处理方法时，应综合考虑场地工程地质和水文地质条件、建筑物对地基要求、建筑结构类型和基础型式、周围环境条件、材料供应情况、施工条件等因素，经过技术经济指标比较分析后择优采用。
地基处理设计时，应考虑上部结构，基础和地基的共同作用，必要时应采取有效措施，加强上部结构的刚度和强度，以增加建筑物对地基不均匀变形的适应能力。
对已选定的地基处理方法，宜按建筑物地基基础设计等级，选择代表性场地进行相应的现场试验，并进行必要的测试，以检验设计参数和加固效果，同时为施工质量检验提供相关依据。
经处理后的地基，当按地基承载力确定基础底面积及埋深而需要对地基承载力特征值进行修正时，基础宽度的地基承载力修正系数取零，基础埋深的地基承载力修正系数取1.0；在受力范围内仍存在软弱下卧层时，应验算软弱下卧层的地基承载力。
对受较大水平荷载或建造在斜坡上的建筑物或构筑物，以及钢油罐、堆料场等，地基处理后应进行地基稳定性计算。
结构工程师需根据有关规范分别提供用于地基承载力验算和地基变形验算的荷载值；根据建筑物荷载差异大小、建筑物之间的联系方法、施工顺序等，按有关规范和地区经验对地基变形允许值合理提出设计要求。
梁承载力计算公式
梁承载力计算公式
桥梁是连接两岸的重要交通工具，其承载能力的计算对于保障行车的安全和畅通至关重要。
本文将就梁承载力的计算公式进行介绍。
梁承载力的计算公式可以分为弯曲和剪切两部分，具体为
M=R*q*L^2/8和V=q*L/2。
其中，M表示弯曲力，R为弯曲半径，q表示单位长度上的集中荷载，L为荷载作用长度，V表示剪切力。
在实际操作中，应先根据设计要求确定桥梁的受力状况，进而确定荷载大小和作用位置，从而可以计算出梁承载力。
此外，为了确保桥梁的运行安全，还需对计算所得的承载力进行验证和检测。
在建造过程中，应注意材料的选择和施工质量，提高桥梁的可靠性和安全性。
总之，梁承载力的计算公式是桥梁设计和建造中不可缺少的重要工具，不能掉以轻心。
设计者和建造者需严格按照公式进行操作，确保桥梁的承载能力满足设计和实际要求，以确保行车的安全和畅通。
轴心受拉构件正截面承载力计算公式
轴心受拉构件正截面承载力计算公式一、国内常用的正截面承载力计算公式如下：1.根据构件的材料及截面形状，选择适用的公式进行计算。
a.矩形截面承载力公式截面承载力= 0.6× f_ck × A_s + 0.4× f_y × (A - A_s)其中，f_ck为混凝土强度设计值，A_s为钢筋面积，f_y为钢筋抗拉强度设计值，A为截面总面积。
b.圆形截面承载力公式截面承载力= 0.45× f_ck × A_s + 0.45× f_y × (A - A_s)其中，f_ck为混凝土强度设计值，A_s为钢筋面积，f_y为钢筋抗拉强度设计值，A为截面总面积。
2.根据截面的受力状况进行计算。
a.单轴受力情况下，任意方向上的截面承载力公式为：截面承载力=φ×A_s×f_y其中，φ为弯曲效应系数，取值为0.93.在特殊情况下，比如钢筋屈服前的截面、钢筋屈服后的截面、局部失稳等，需要按相应的规范进行计算。
二、使用公式计算正截面承载力时需要注意以下几点：1.首先要确定构件的受力状况，根据不同的情况选择适用的公式进行计算。
2. 材料参数要严格按照规范要求进行取值，包括混凝土强度设计值f_ck、钢筋抗拉强度设计值f_y等。
3.截面承载力的计算结果是一个近似值，实际工程中需要根据安全系数选取合适的截面尺寸。
4.如果构件具有多个截面，需要分别计算每个截面的承载力，并取其最小值作为构件的正截面承载力。
综上所述，正截面承载力的计算公式是根据构件的受力状况、材料参数以及截面形状等因素来确定的。
在实际设计中，需要严格按照规范要求进行计算，并根据实际工程情况进行合理的选取。
这样才能确保结构的安全可靠。
地基承载力计算公式是什么
地基承载力问答1、地基承载力计算公式是什么?怎样使用?答1、f=fk+ηbγ(b-3)+ηdγο(d-0.5)式中：fk——垫层底面处软弱土层的承载力标准值（kN/m2）ηb、ηd——分别为基础宽度和埋深的承载力修正系数b－－基础宽度（m）d——基础埋置深度（m）γ－－基底下底重度（kN/m3）γ0——基底上底平均重度（kN/m3）答2 、你想直接用标贯计算承载力，是可行的，承载力有很多很多的计算方法，标贯是其中的一种，但目前规范都逐渐取消了，老版本的工程地质手册记录了很多的世界各地（包括中国）的标贯锤击数N确定承载力的公式，你可以从中选择一个适合你所在地方条件的公式来计算。
答3、根据土的强度理论公式确定地基承载力特征值公式：fa=Mb*γ*b+Md*γm*d+Mc*Ck其中Ck为粘聚力标准值，由勘察单位实地勘察、实验确定，在勘察报告上按土层列表显示。
2、地基承载力计算公式中的d如何取值?d是地基的埋置深度还是基底到该层土层底的深度？答、d就是基础埋置深度(m)，一般自室外地面标高算起。
在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起。
对于地下室，如采用箱形基础或筏基时，基础埋置深度自室外地面标高算起；当采用独立基础或条形基础时，应从室内地面标高算起。
3、地基承载力计算公式如何推导答、你可以到百度文库里面下载一个GB50007-2002《建筑地基基础设计规范》，里面有详细的给你介绍的！4、地基承载力计算公式是什么?具体符号代表什么?怎样计算?答、 1、地基承载力特征值可由载荷试验或其它原位测试、公式计算、并结合工程实践经验等方法综合确定。
2、当基础宽度大于3m或埋置深度大于0.5m时，从载荷试验或其它原位测试、经验值等方法确定的地基承载力特征值，尚应按下式修正：fa=fak+ηbγ(b-3)+ηdγm(d-0.5)式中fa--修正后的地基承载力特征值；fak--地基承载力特征值ηb、ηd--基础宽度和埋深的地基承载力修正系数γ--基础底面以下土的重度，地下水位以下取浮重度；b--基础底面宽度(m)，当基宽小于3m按3m取值，大于6m按6m取值；γm--基础底面以上土的加权平均重度，地下水位以下取浮重度；d--基础埋置深度(m)，一般自室外地面标高算起。
