位置度公差的计算

位置度公差的计算
计算公式适用于采用螺栓连接和螺钉连接（或其它类似情况）的孔的位置公差，其孔的分布可以呈任何形式。

1，活动紧固件连接（螺栓连接）的计算公式
（1）用螺栓连接2个或2个以上的零件，且被连接件均为光孔，其孔径大于螺栓直径：
计算公式：t≤K*S
S=Dmin-dmax
K的推荐值：不需调整的连接K=1
需调整的连接K=0.8或K=0.6
注：t---位置度公差值（公差带的直径或宽度）S---孔与紧固件轴之间的间隙Dmin---最小孔径dmax---最大轴径K---间隙利用系数
(2) 考虑结构、加工等因素，被连接件采用不相等的位置度公差ta、tb时，则：ta+tb≤2t 注：若连接三个或更多零件而采用不相等的位置度公差时，则任意2个零件的位置度公差组合必须满足：ta+tb≤2t
2，固定紧固件连接的计算公式
（1）螺钉连接的零件中有一个是螺孔（或其它不带间隙的过盈配合孔），其它均为光孔，其孔径大于螺钉直径，
则：t≤0.5*K*S
S=Dmin-dmax
K的推荐值：不需调整的连接K=1
需调整的连接K=0.8或K=0.6
(2) 考虑结构、加工等因素，被连接件采用不相等的位置度公差ta、tb时，则螺孔（或过盈配合孔）与任一零件的位置度公差的组合必须满足：ta+tb≤2t
3，按上述公式计算确定的位置度公差，经圆整后按标准公差值选取。

4，采用螺钉连接时，如螺孔（或过盈配合孔）的垂直度误差影响较大，则上述公式不能保证自由的装配，为保证自由的装配的要求，则螺孔（或过盈配合孔）的位置度公差可采用延伸公差带。

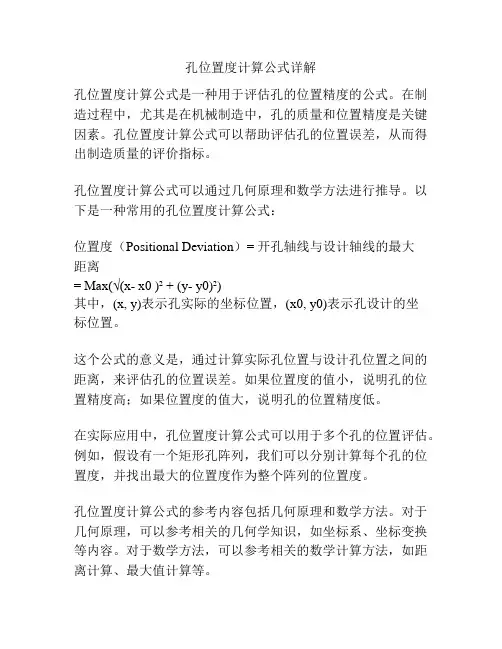

孔位置度计算公式详解

孔位置度计算公式详解孔位置度计算公式是一种用于评估孔的位置精度的公式。

在制造过程中，尤其是在机械制造中，孔的质量和位置精度是关键因素。

孔位置度计算公式可以帮助评估孔的位置误差，从而得出制造质量的评价指标。

孔位置度计算公式可以通过几何原理和数学方法进行推导。

以下是一种常用的孔位置度计算公式：位置度（Positional Deviation）= 开孔轴线与设计轴线的最大距离= Max(√(x- x0 )² + (y- y0)²)其中，(x, y)表示孔实际的坐标位置，(x0, y0)表示孔设计的坐标位置。

这个公式的意义是，通过计算实际孔位置与设计孔位置之间的距离，来评估孔的位置误差。

如果位置度的值小，说明孔的位置精度高；如果位置度的值大，说明孔的位置精度低。

在实际应用中，孔位置度计算公式可以用于多个孔的位置评估。

例如，假设有一个矩形孔阵列，我们可以分别计算每个孔的位置度，并找出最大的位置度作为整个阵列的位置度。

孔位置度计算公式的参考内容包括几何原理和数学方法。

对于几何原理，可以参考相关的几何学知识，如坐标系、坐标变换等内容。

对于数学方法，可以参考相关的数学计算方法，如距离计算、最大值计算等。

此外，还可以参考相关的标准和规范，如国际标准化组织（ISO）的相关标准，如ISO 1101《几何规格的最大材料条件》和ISO 5459《几何规范的坐标系和坐标方向》等。

总之，孔位置度计算公式是一种用于评估孔位置精度的工具。

通过计算实际孔位置与设计孔位置之间的距离，可以得出制造质量的评价指标，从而优化制造过程。

在使用孔位置度计算公式时，需要参考相关的几何原理、数学方法以及标准和规范。

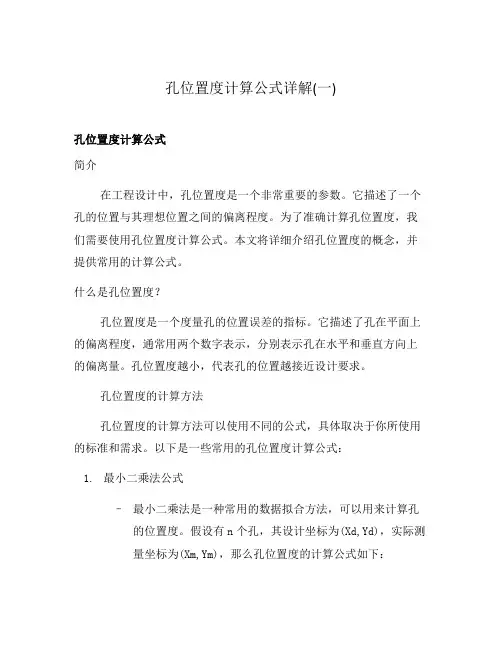

孔位置度计算公式详解(一)

孔位置度计算公式详解(一)孔位置度计算公式简介在工程设计中，孔位置度是一个非常重要的参数。

它描述了一个孔的位置与其理想位置之间的偏离程度。

为了准确计算孔位置度，我们需要使用孔位置度计算公式。

本文将详细介绍孔位置度的概念，并提供常用的计算公式。

什么是孔位置度？孔位置度是一个度量孔的位置误差的指标。

它描述了孔在平面上的偏离程度，通常用两个数字表示，分别表示孔在水平和垂直方向上的偏离量。

孔位置度越小，代表孔的位置越接近设计要求。

孔位置度的计算方法孔位置度的计算方法可以使用不同的公式，具体取决于你所使用的标准和需求。

以下是一些常用的孔位置度计算公式：1.最小二乘法公式–最小二乘法是一种常用的数据拟合方法，可以用来计算孔的位置度。

假设有n个孔，其设计坐标为(Xd,Yd)，实际测量坐标为(Xm,Ym)，那么孔位置度的计算公式如下：•孔位置度= sqrt(Σ(Xm-Xd)²/n + Σ(Ym-Yd)²/n)2.家谱分析法公式–家谱分析法是一种统计方法，在孔位置度计算中也有应用。

该方法将孔的位置误差表示为平方根和距离比值的函数，计算公式如下：•孔位置度 = s qrt(Σ((Xm-Xd)/Xd)²/n + Σ((Ym-Yd)/Yd)²/n)3.楼梯法公式–楼梯法是一种几何图形的计算方法，适用于孔位置度的计算。

该方法通过将孔的位置误差视为直角三角形的斜边长度，计算公式如下：•孔位置度= sqrt(Σ((Xm-Xd)² + (Ym-Yd)²)/n)选择合适的计算公式在实际应用中，选择合适的计算公式非常重要。

每种计算公式都有其优点和适用范围。

你可以根据具体的需求和数据特点来选择适合你的计算公式。

如果不确定，可以咨询专业人士或参考相关文献以获得更多帮助。

总结孔位置度是一个衡量孔位置偏离程度的重要参数。

通过选择合适的计算公式，我们可以准确地计算出孔位置度，并评估其与设计要求之间的偏差。

孔位置度计算

位置度∮t ：(每个)被测轴线必须位于直径为公差值∮t，由以对于基准的理论正确尺寸所确定的理想位置为轴线的圆柱面内。

例法兰螺钉孔位置度：(1)用V型铁支承距离最远两端主轴颈（A-B），将螺纹检轴紧密旋入螺纹孔中，曲轴销孔中心旋转至X（水平）方向，用带有杠杆百分表的高度游标卡尺，将基准中心调整至等高（同时，将位置度检具某一平面调整水平后，固定）。

分别测量各螺纹检轴中心线与基准中心线在X(水平)方向的误差值即：Fx。

曲轴销孔中心旋转至Y(垂直)方向（同时位置度检具原垂直面为水平），此时测量各螺纹检轴中心线与基准中心线在Y方向的误差值即：Fy。

位置度误差为：ΔF=2(Fx2+ fy2)1/2。

(2)用V型铁支承距离最远两端主轴颈（A-B），将螺纹检轴紧密旋入螺纹孔中，曲轴连杆轴颈基准(C)旋转至X（水平）方向，用带有杠杆百分表的高度游标卡尺，将基准中心调整至等高（同时，将位置度检具某一平面调整水平后，固定）。

分别测量各螺纹检轴中心线与基准中心线在X(水平)方向的误差值即：Fx；曲轴连杆轴颈基准(C)旋转至Y (垂直)方向（使位置度检具原垂直面为水平），此时测量各螺纹检轴中心线与基准中心线在Y(垂直)方向的误差值即：Fy。

螺纹孔位置度误差为：ΔF =2(Fx2+ Fy2)1/2。

取各螺纹检轴位置度误差最大值，作为评定的依据。

例定位销孔位置度1、大柴：(1)销孔对基准平面的位置度(水平方向): 用V型铁支承距离最远的两个主轴颈（A-B）且调至等高，把检轴紧密插入销孔，慢慢调整曲轴，用带有杠杆百分表的高度游标卡尺将基准轴线调至等高后（同时，将位置度检具水平方向平面调整等高后，固定）。

测量销孔中心与基准轴线高度差的二倍，即为销孔位置度误差。

(2) 销孔轴线对主轴颈轴线的位置度(垂直方向)：用V型铁支承距离最远的两个主轴颈（A-B）且调至等高，把检轴紧密插入销孔，慢慢调整曲轴，连杆轴颈基准(C)调整至 Y (垂直)方向（即位置度检具原垂直面为水平），并用带有杠杆百分表的高度游标卡尺，测量销孔中心线到基准轴线的数值与理论正确尺寸之差的二倍。

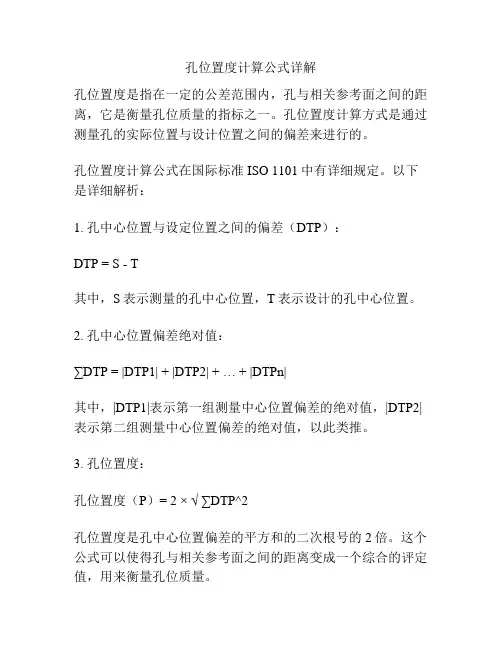

孔位置度计算公式详解

孔位置度计算公式详解孔位置度是指在一定的公差范围内，孔与相关参考面之间的距离，它是衡量孔位质量的指标之一。

孔位置度计算方式是通过测量孔的实际位置与设计位置之间的偏差来进行的。

孔位置度计算公式在国际标准ISO 1101中有详细规定。

以下是详细解析：1. 孔中心位置与设定位置之间的偏差（DTP）：DTP = S - T其中，S表示测量的孔中心位置，T表示设计的孔中心位置。

2. 孔中心位置偏差绝对值：∑DTP = |DTP1| + |DTP2| + … + |DTPn|其中，|DTP1|表示第一组测量中心位置偏差的绝对值，|DTP2|表示第二组测量中心位置偏差的绝对值，以此类推。

3. 孔位置度：孔位置度（P）= 2 × √ ∑DTP^2孔位置度是孔中心位置偏差的平方和的二次根号的2倍。

这个公式可以使得孔与相关参考面之间的距离变成一个综合的评定值，用来衡量孔位质量。

以上公式是比较直接的计算方法，但在实际应用中存在许多误差和不确定因素，因此衍生了如下的计算公式来更精确地衡量孔位置度：孔大小与公差ΣDTM = |DTM1| + |DTM2| + … + |D TMn|其中，|DTM1|表示第一组测量孔大小偏差的绝对值，|DTM2|表示第二组测量孔大小偏差的绝对值，以此类推。

n组孔中心位置与孔径之间的偏差：|DTG1|，|DTG2|，...，|DTGn|其中，|DTG1|表示第一组测量孔中心位置与孔径之间的偏差的绝对值，|DTG2|表示第二组测量孔中心位置与孔径之间的偏差的绝对值，以此类推。

孔位置度的计算公式如下：孔位置度（P）= { [ ∑DTP^2 + (k1 × ΣDTM)^2 ]^0.5 + (k2 ×ΣDTG)^2 }^0.5其中，k1和k2是可根据实际情况取得的系数。

综上所述，孔位置度计算公式通过测量孔的实际位置和孔径与设计位置和孔径之间的偏差，得出孔位置度的评定值，来衡量孔位质量的好坏。
