②作图法：
利用三条特殊光线
a、与主轴平行的入射光线，反射光线过焦点；
b、过焦点的入射光线，反射光线平行主轴；
c、过球心的入射光线，反射光线沿原路反射。
2、凸面镜的成像：
留给学员自己完成。
第二节 光的折射
一、光的折射
光线到达两个介质的界面时，一部分光线在界面上反射，另一部分光线改变传播方向，进入到另一种介质里继续传播，这种现象称为光的折射。
当光线从光密介质进入光疏介质时，折射角将大于入射角，随着入射角的增大，折射角也增大。若折射角为90°时，折射光线沿界面折射，入射角再s增大，折射光线将变成反射光线，遵循反射定律。
对应于折射角为90°时的入射角A称为临界角。
根据折射定律，介质的临界角对于真空或空气有：
n1·SinA＝n2·Sin90°
在薄透镜条件下，问题的讨论和计算可以大大简化。
二、透镜的焦点、焦距和焦平面
一束平行于主轴的光线入射到正透镜上，经过透镜的折射光线将会聚到主轴上某点，这点称为焦点。
透镜的焦点有两个，物方焦点和像方焦点。用F和F′表示。
物方焦点到透镜的距离称为物方焦距，用f表示。
像方焦点到透镜的距离称为像方焦距，用f′表示。
第一节 光的反射和球面镜成像
一、光的反射
当光线投射到两种介质的分界面上时，一部分光线改变了传播方向，返回第一媒质里继续传播，这种现象称为光的反射。
自然界的反射分为：
漫反射（不规则反射）
镜面反射（规则反射）
当介质的分界面（反射面）粗糙凹凸不平时，即使入射光线是平行的，反射光线并不平行，这种反射称为漫反射（不规则反射）。
当验光室长度尺寸达不到国家规定的5米－6米的距离时，可以利用反射镜成像的原理，将长度尺寸压缩一半。
四、球面镜成像
镜的反射面为球面的一部分称做球面镜
反射面为球形的凹面——凹面镜
反射面为球形有凸面——凸面镜
1、凹面镜的成像：
镜面的几何中心点O，称镜面的顶点。
镜面的曲率中心C，称镜面的球心。
过球心与顶点的连线——称为主光轴，简称为主轴。
设n1＝nn2=1
所以SinA=
全反射是自然界中常见的现象，如玻璃中的气泡特别明亮是全反射的关系；近视眼镜片的涡旋现象，就是因为射入镜片光线在周边发生折射和全反射的结果。
折射棱镜根据全反射的原理，反射面可以不镀反射膜。
第三节 透镜和透镜成像
一、透镜
两个包容面所包容的透明体——透镜。
包容面可以是球面或一球面一平面或一非球面一平面或一非球面一球面。
光的折射是普遍存在的物理现象，如插入水中的筷子，浸入水中的部分与 气中的部分有弯折现象；观察位于池底的物体有变浅现象。
二、折射定律
如右图
折射定律：
1、折射光线在入射光线和法线所决定的平面内，折射光线和入射光线分居法线两侧；
2、
三、折射率
1、光在真空中的传播速度C＝30万公里/秒，光在其它介质里传播速度要下降，如在水中，V水＝3/4C，玻璃中，V玻＝2/3C等等。
c、过光心的入射光线，折射后方向不变。
利用焦平面性质作图
透镜成像放大率计算公式：
当K＞0时正立、虚像
K＜0时倒立、实像
｜K｜＞1时放大像
｜K｜＝1时等大像
｜K｜＜1时缩小像
2、负透镜的成像：
留给自己学习。
第四节 棱镜（略）
第二章 眼镜片概论
第一节 眼镜片的分类
眼镜片按材料和规格用途进行讨论。
一、按材料分类
当一束平行于主轴的光线入射，经凹面镜反射后相交于镜前主轴上的一点F，F点称为焦点。
焦距到顶点的距离FO称为焦距，用f表示。
可以证明：f = r为曲率半径
求凹面镜的成像问题（已知物体位置，求像的位置），可以用二种办法解决。
①公式计算法
如图，假设物体AB，离凹面镜距离（物距）S；像A′B′，离凹面镜距离（像距）S′；则有如下等式：

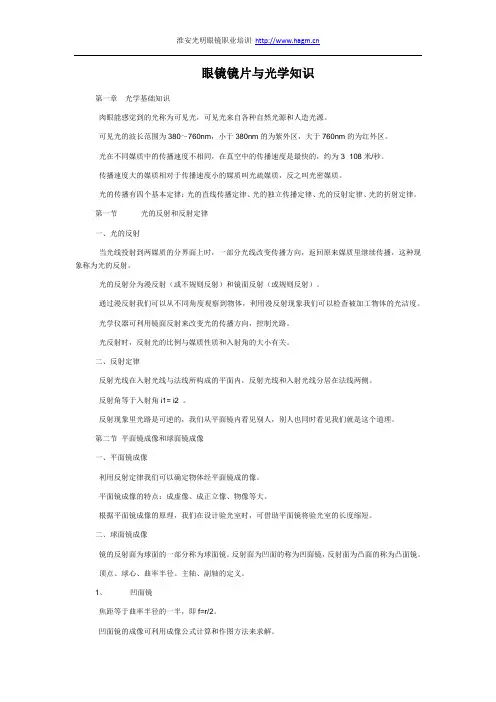

第一章 光学基础知识
肉眼能感觉到的光称为可见光，它来自各种自然光源和人造光源。
光实质是电磁波，可见光的电磁波波长在380nm～760nm之间。
研究可见光的物理现象有：
1、光是直线传播的：人影、小孔成像、木工观察平面直不直时都是该现象的验证；
2、光是独立传播的；
3、光路是可逆的；
4、光到达两个介质的介面时，光要产生反射和折射。
－＋ ＝
符号规则：
a、入射光线自左向右为正，反之为负；反射光线自右向左为正，反之为负；
b、物坐标以球面镜顶点为原点，向右为正，向左为负；
c、像、曲率中心和焦点的坐标也以球面镜顶点为原点，向左为正，向右为负；
d、物点和像点在主轴上方时，其坐标为正，反之为负；
e、图中要表示长度字母时，若要表示负数，应在其前加以负号。
晶石片
玻璃片
塑胶片
1、晶石片：
为天然晶体n＝1.54比重2.65克/cm3
无色：水晶片
浅茶晶片
有色： 茶晶片
（茶晶） 墨晶片
当介质的分界面（反射面）光滑平整时，入射光是平行的，反射光仍然平行的反射，称为镜面反射（规则反射）。
二、反射定律
1、反射光线在入射光线与法线所决定的平面内，反射光与入射光线分居在法线两侧；
2、反射角等于入射角：i1＝i2。
Fra Baidu bibliotek三、平面镜成像
像的性质：
①虚像
②正立
③等大
根据等大的性质，可以证明AO＝A′O
这种引起光的传播速度发生变化的原因，反映出介质的一种光学特性，称作介质的绝对折射率，简称折射率。
任何介质都有折射率的数值，空气的折射率n≈1
折射定律可表示成：
n1·Sini＝n2·Sini′
四、光的全反射
光的传播速度大的介质，也即折射率小的介质称为光疏媒质。
光的传播速度小的介质，也即折射率大的介质称为光密媒质。
透镜焦距的大小可用下式计算：
三、透镜的成像
1、正透镜的成像：
①公式计算法：
符号规则：a、以透镜为准，向左为负，向右为正；
b、以主轴为准，向上为正，向下为负；
c、要表示长度字母时，若要表示负数，应在其前加上负号。
②作图法：
利用三条特殊光线
a、平行主轴的入射光线折射后过像方焦距F′；
b、过物方焦点F的入射光线折射后平行于主轴；
透明体可以是玻璃，可以是高分子聚合物，也可以是动物的活体。
透镜的分类如下：
透镜两球面的球心的连线称为透镜的主光轴，简称主轴，主轴与透镜的交点称为光学中心，简称为光心。
如果透镜的厚度比起两球面的曲率半径小得多，或者透镜的厚度对透镜的屈光度影响可以忽略不计，这种透镜称为薄透镜。
它可用下面简图表示：
负镜片都可作为薄透镜处理，度数不高的正镜片（＜＋5.00D）也可作为薄透镜处理。
利用三条特殊光线
a、与主轴平行的入射光线，反射光线过焦点；
b、过焦点的入射光线，反射光线平行主轴；
c、过球心的入射光线，反射光线沿原路反射。
2、凸面镜的成像：
留给学员自己完成。
第二节 光的折射
一、光的折射
光线到达两个介质的界面时，一部分光线在界面上反射，另一部分光线改变传播方向，进入到另一种介质里继续传播，这种现象称为光的折射。
当光线从光密介质进入光疏介质时，折射角将大于入射角，随着入射角的增大，折射角也增大。若折射角为90°时，折射光线沿界面折射，入射角再s增大，折射光线将变成反射光线，遵循反射定律。
对应于折射角为90°时的入射角A称为临界角。
根据折射定律，介质的临界角对于真空或空气有：
n1·SinA＝n2·Sin90°
在薄透镜条件下，问题的讨论和计算可以大大简化。
二、透镜的焦点、焦距和焦平面
一束平行于主轴的光线入射到正透镜上，经过透镜的折射光线将会聚到主轴上某点，这点称为焦点。
透镜的焦点有两个，物方焦点和像方焦点。用F和F′表示。
物方焦点到透镜的距离称为物方焦距，用f表示。
像方焦点到透镜的距离称为像方焦距，用f′表示。
第一节 光的反射和球面镜成像
一、光的反射
当光线投射到两种介质的分界面上时，一部分光线改变了传播方向，返回第一媒质里继续传播，这种现象称为光的反射。
自然界的反射分为：
漫反射（不规则反射）
镜面反射（规则反射）
当介质的分界面（反射面）粗糙凹凸不平时，即使入射光线是平行的，反射光线并不平行，这种反射称为漫反射（不规则反射）。
当验光室长度尺寸达不到国家规定的5米－6米的距离时，可以利用反射镜成像的原理，将长度尺寸压缩一半。
四、球面镜成像
镜的反射面为球面的一部分称做球面镜
反射面为球形的凹面——凹面镜
反射面为球形有凸面——凸面镜
1、凹面镜的成像：
镜面的几何中心点O，称镜面的顶点。
镜面的曲率中心C，称镜面的球心。
过球心与顶点的连线——称为主光轴，简称为主轴。
设n1＝nn2=1
所以SinA=
全反射是自然界中常见的现象，如玻璃中的气泡特别明亮是全反射的关系；近视眼镜片的涡旋现象，就是因为射入镜片光线在周边发生折射和全反射的结果。
折射棱镜根据全反射的原理，反射面可以不镀反射膜。
第三节 透镜和透镜成像
一、透镜
两个包容面所包容的透明体——透镜。
包容面可以是球面或一球面一平面或一非球面一平面或一非球面一球面。
光的折射是普遍存在的物理现象，如插入水中的筷子，浸入水中的部分与 气中的部分有弯折现象；观察位于池底的物体有变浅现象。
二、折射定律
如右图
折射定律：
1、折射光线在入射光线和法线所决定的平面内，折射光线和入射光线分居法线两侧；
2、
三、折射率
1、光在真空中的传播速度C＝30万公里/秒，光在其它介质里传播速度要下降，如在水中，V水＝3/4C，玻璃中，V玻＝2/3C等等。
c、过光心的入射光线，折射后方向不变。
利用焦平面性质作图
透镜成像放大率计算公式：
当K＞0时正立、虚像
K＜0时倒立、实像
｜K｜＞1时放大像
｜K｜＝1时等大像
｜K｜＜1时缩小像
2、负透镜的成像：
留给自己学习。
第四节 棱镜（略）
第二章 眼镜片概论
第一节 眼镜片的分类
眼镜片按材料和规格用途进行讨论。
一、按材料分类
当一束平行于主轴的光线入射，经凹面镜反射后相交于镜前主轴上的一点F，F点称为焦点。
焦距到顶点的距离FO称为焦距，用f表示。
可以证明：f = r为曲率半径
求凹面镜的成像问题（已知物体位置，求像的位置），可以用二种办法解决。
①公式计算法
如图，假设物体AB，离凹面镜距离（物距）S；像A′B′，离凹面镜距离（像距）S′；则有如下等式：
第一章 光学基础知识
肉眼能感觉到的光称为可见光，它来自各种自然光源和人造光源。
光实质是电磁波，可见光的电磁波波长在380nm～760nm之间。
研究可见光的物理现象有：
1、光是直线传播的：人影、小孔成像、木工观察平面直不直时都是该现象的验证；
2、光是独立传播的；
3、光路是可逆的；
4、光到达两个介质的介面时，光要产生反射和折射。
－＋ ＝
符号规则：
a、入射光线自左向右为正，反之为负；反射光线自右向左为正，反之为负；
b、物坐标以球面镜顶点为原点，向右为正，向左为负；
c、像、曲率中心和焦点的坐标也以球面镜顶点为原点，向左为正，向右为负；
d、物点和像点在主轴上方时，其坐标为正，反之为负；
e、图中要表示长度字母时，若要表示负数，应在其前加以负号。
晶石片
玻璃片
塑胶片
1、晶石片：
为天然晶体n＝1.54比重2.65克/cm3
无色：水晶片
浅茶晶片
有色： 茶晶片
（茶晶） 墨晶片
当介质的分界面（反射面）光滑平整时，入射光是平行的，反射光仍然平行的反射，称为镜面反射（规则反射）。
二、反射定律
1、反射光线在入射光线与法线所决定的平面内，反射光与入射光线分居在法线两侧；
2、反射角等于入射角：i1＝i2。
Fra Baidu bibliotek三、平面镜成像
像的性质：
①虚像
②正立
③等大
根据等大的性质，可以证明AO＝A′O
这种引起光的传播速度发生变化的原因，反映出介质的一种光学特性，称作介质的绝对折射率，简称折射率。
任何介质都有折射率的数值，空气的折射率n≈1
折射定律可表示成：
n1·Sini＝n2·Sini′
四、光的全反射
光的传播速度大的介质，也即折射率小的介质称为光疏媒质。
光的传播速度小的介质，也即折射率大的介质称为光密媒质。
透镜焦距的大小可用下式计算：
三、透镜的成像
1、正透镜的成像：
①公式计算法：
符号规则：a、以透镜为准，向左为负，向右为正；
b、以主轴为准，向上为正，向下为负；
c、要表示长度字母时，若要表示负数，应在其前加上负号。
②作图法：
利用三条特殊光线
a、平行主轴的入射光线折射后过像方焦距F′；
b、过物方焦点F的入射光线折射后平行于主轴；
透明体可以是玻璃，可以是高分子聚合物，也可以是动物的活体。
透镜的分类如下：
透镜两球面的球心的连线称为透镜的主光轴，简称主轴，主轴与透镜的交点称为光学中心，简称为光心。
如果透镜的厚度比起两球面的曲率半径小得多，或者透镜的厚度对透镜的屈光度影响可以忽略不计，这种透镜称为薄透镜。
它可用下面简图表示：
负镜片都可作为薄透镜处理，度数不高的正镜片（＜＋5.00D）也可作为薄透镜处理。
