潜水搅拌机安装操作维修手册
推流式潜水搅拌机的安装与维护
推流式潜水搅拌机的安装与维护推流式潜水搅拌机是一种常用于污水处理的设备。
本文将介绍其安装与维护流程，以确保其正常工作并提高使用寿命。
安装1. 安装前准备在安装推流式潜水搅拌机之前，需要进行以下准备工作：•依据设备的型号和规格，选用合适的安装位置和方式，确保设备在安装过程中不会阻拦生活和工作。
•预留充分的空间，便利将设备送入水中。
•检查设备的包装是否完好，确保设备没有受到损坏。
2. 安装过程推流式潜水搅拌机的安装需要遵奉并服从以下步骤：1.选择合适的潜水搅拌机型号和规格，购买设备。
2.将推流式潜水搅拌机送入污水中，并将电缆连接到电源。
3.调整搅拌机的位置和深度，确保搅拌器表面能接触到污泥的表面。
4.将搅拌机的顶部部分和底座部分连接起来，并确保紧固坚固。
5.连接管道，并依据现场情况接受合适的密封方案。
6.安装掌控器，并与搅拌机连接。
3. 注意事项在安装推流式潜水搅拌机时，需要注意以下事项：•在连接电源时，务必遵奉并服从相关的安全操作规程，并保证设备接地良好。
•安装过程中，对于管道连接和密封的处理需要特别注意，确定要确保不会发生漏水或漏污问题。
•在设备安装完毕后，需要进行通电测试，确保设备正常工作。
维护推流式潜水搅拌机的维护包括定期保养和故障处理两部分。
1. 定期保养设备在长期工作中会显现各种问题，因此需要定期进行保养，以确保其正常工作。
常见的保养措施包括：•每周定期进行设备的清洗和检查，确保设备的正常工作。
•针对设备中的不同元件和部件，进行对应的维护和保养，以延长使用寿命。
•定期更换部件，在更换正品配件的前提下，更换磨损严重或老化的部件，防止性能下降。
2. 故障处理设备在工作中也会显现各种问题，需要快速进行故障处理，以避开设备的耽搁或者后续的进一步损坏。
常见的故障处理方法包括：•确认故障，找到实际显现问题的设备或部件。
•处理故障，可以尝试更换部件或重新安装设备以恢复其正常工作。
•常见故障修复后，需要进行再次检查以确保故障得到彻底修复，并记录该次故障和处理过程以备以后查阅。
搅拌机维修、清理安全操作规程模版
搅拌机维修、清理安全操作规程模版一、前言搅拌机是一种常见的工业设备，用于混合和搅拌不同材料。
为了确保搅拌机的正常运行和避免意外事故的发生，必须严格遵守维修和清理的安全操作规程。
本文将为您介绍搅拌机维修、清理的安全操作规程，以确保操作人员和设备的安全。
二、维修操作规程1. 维修前准备1.1 收集所需工具和材料，确保其完好无损。
1.2 关闭搅拌机并拔掉电源插头，以确保安全操作。
1.3 穿戴个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套等。
2. 维修操作步骤2.1 定期检查搅拌机的工作状态，包括电源线、机身表面是否有损坏，接线端子是否松动等。
2.2 维修前必须确保设备已经停止运行，并且拔掉电源插头。
2.3 检查搅拌机内部是否有杂物和堵塞，如果有，请使用专业工具清理。
2.4 检查搅拌机的刀片和轴承是否磨损，如有磨损，请进行更换。
2.5 维修完成后，重新安装刀片和轴承，确保紧固牢靠。
2.6 清理搅拌机的外部表面，确保设备整洁。
3. 维修注意事项3.1 维修时，严禁穿戴宽松衣物，以防被拖入机器内部。
3.2 维修过程中，严禁触摸带电部分，以免触电事故发生。
3.3 维修结束后，必须将工具和材料收拾整齐放置到指定位置，确保工作区域的整洁。
3.4 维修时如遇到不明问题，请及时向相关负责人报告，不得私自继续操作。
三、清理操作规程1. 清理前准备1.1 关闭搅拌机并拔掉电源插头，以确保安全操作。
1.2 穿戴个人防护装备，包括手套、口罩和防护眼镜。
2. 清理操作步骤2.1 清理搅拌机内部的残留物，使用专业清洗剂和工具进行清洗。
2.2 清理搅拌机外部的污垢，使用湿布和中性清洁剂进行擦拭。
2.3 检查搅拌机的滤网和过滤器，如有损坏或过期，请及时更换。
2.4 清理搅拌机周围的工作区域，确保整洁。
3. 清理注意事项3.1 清理时，严禁将手指或其他物体插入搅拌机内部，以防意外伤害。
3.2 清理时，务必保持室内通风良好，避免使用有害化学物质。
QJB潜水搅拌机参数解析及安装步骤说明
QJB潜水搅拌机参数解析及安装步骤说明一. 概述QJB潜水搅拌机是一种高效的搅拌设备，广泛应用于城市污水处理厂、工业废水处理厂、纸浆与造纸工业、化工、食品加工等领域。
本文将认真介绍QJB潜水搅拌机的参数解析及安装步骤说明。
二. 参数解析1. 型号QJB潜水搅拌机分为多种型号，紧要包括：QJB—1.5、QJB—22、QJB—4、QJB—7、QJB—11等，不同型号的潜水搅拌机适用于不同规模的水处理设备。
2. 功率QJB潜水搅拌机的功率大小直接影响到搅拌效果和能耗。
一般来说，功率越大，搅拌效果越好，但能耗也会相应加添。
不同型号的潜水搅拌机功率范围为：1.5kW — 11kW。
3. 转速潜水搅拌机转速是指搅拌器在水中旋转的速度，转速越快，搅拌效果越好。
不同型号的潜水搅拌机转速范围为：1500r/min —3000r/min。
4. 材质QJB潜水搅拌机的紧要材质为不锈钢和耐腐蚀材料，保障了潜水搅拌机的使用寿命和水质安全。
5. 其他参数其他参数包括电源电压、布置形式、防护等级、工作温度等，不同型号的潜水搅拌机参数略有差异。
三. 安装步骤说明1. 现场勘测在安装前，需对池塘进行勘测，考虑潜水搅拌机尺寸、位置和数量等因素，规划出最佳安装方案。
同时，需了解现场环境，特别是水质和水深情况。
2. 安装准备在安装前，需检查潜水搅拌机和配件是否齐全，如有缺失或损坏，需适时补充或更换。
待确认好水泵的数量和位置后，还需设计专用的水泵井，并进行施工。
3. 安装潜水搅拌机将潜水搅拌机放入水中，将电线接好。
为了避开波浪或电源电压不稳定影响设备工作，还需装置稳压器。
然后，启动设备，检查设备运转是否正常。
4. 调试和维护设备安装完成后，需进行调试，确定搅拌器的转速和水流方向是否正常。
平常，还需对设备进行维护，定期更换易损件和保养设备。
也需要进行设备保养和维护和修理，防止设备质量降低、寿命减短。
四. 注意事项1.在安装潜水搅拌机时，需注意漏水、电路接错和松动等问题。

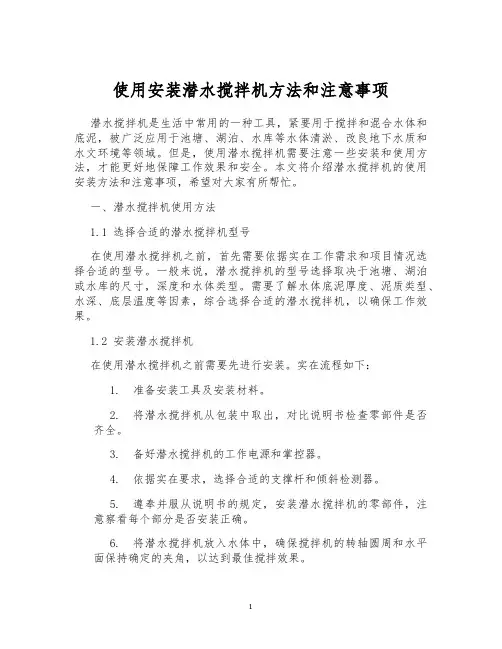

使用安装潜水搅拌机方法和注意事项
使用安装潜水搅拌机方法和注意事项潜水搅拌机是生活中常用的一种工具，紧要用于搅拌和混合水体和底泥，被广泛应用于池塘、湖泊、水库等水体清淤、改良地下水质和水文环境等领域。
但是，使用潜水搅拌机需要注意一些安装和使用方法，才能更好地保障工作效果和安全。
本文将介绍潜水搅拌机的使用安装方法和注意事项，希望对大家有所帮忙。
一、潜水搅拌机使用方法1.1 选择合适的潜水搅拌机型号在使用潜水搅拌机之前，首先需要依据实在工作需求和项目情况选择合适的型号。
一般来说，潜水搅拌机的型号选择取决于池塘、湖泊或水库的尺寸，深度和水体类型。
需要了解水体底泥厚度、泥质类型、水深、底层温度等因素，综合选择合适的潜水搅拌机，以确保工作效果。
1.2 安装潜水搅拌机在使用潜水搅拌机之前需要先进行安装。
实在流程如下：1.准备安装工具及安装材料。
2.将潜水搅拌机从包装中取出，对比说明书检查零部件是否齐全。
3.备好潜水搅拌机的工作电源和掌控器。
4.依据实在要求，选择合适的支撑杆和倾斜检测器。
5.遵奉并服从说明书的规定，安装潜水搅拌机的零部件，注意察看每个部分是否安装正确。
6.将潜水搅拌机放入水体中，确保搅拌机的转轴圆周和水平面保持确定的夹角，以达到最佳搅拌效果。
1.3 启动潜水搅拌机在完成潜水搅拌机的安装后，需要依照以下步骤启动它：1.将潜水搅拌机的电源插入掌控器中，确保电源与电机并联连接。
2.打开开关，启动潜水搅拌机。
3.依据工作需求和实在情况，进行速度调整和操作。
1.4 维护潜水搅拌机在潜水搅拌机使用过程中，也需要进行维护，以保证其安全性和牢靠性。
实在操作如下：1.活络轴承润滑：定期进行润滑以保证良好的摩擦，滴油器润滑时间至少为一周一次。
2.清除变热器堵塞：变速器的三个过滤网需要定期清洗保养，以便维持潜水搅拌机运行状态。
3.保证机体外部清洁：清洗机体的外部结垢或污垢，确保外形美观乾净，同时检查线缆是否损坏等。
二、使用潜水搅拌机的注意事项在使用潜水搅拌机的时候，也需要注意以下事项：2.1 安全注意事项潜水搅拌机在操作时需要注意安全，例如：1.操作时需要戴手套和防护镜等防护服饰，确保人身安全。
潜水搅拌机说明书
L2(mm) 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1100 1130 1130
L3(mm) 910 940 940 940 940 910 940 940 940 940 910 940 940
配套安装系统 Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ
序号
型号
H1(mm)
1 QJB1.5/6-2500/2-23/P 1450
2 QJB2.2/6-2500/2-23/P 1450
3 QJB3/6-2500/2-29/P
1450
4 QJB4/6-2500/2-34/P
1450
5 QJB5/6-2500/2-34/P
1450
6 QJB1.5/6-2200/2-23/P 1450
△! 潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！
1
四、特点
1、 结构紧凑，体积小，重量轻，操作维护简单、安装方便快捷、使用寿命长。 2、 叶轮经 CFD 优化设计，效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。 3、 与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。 4、 独特的电缆密封设计，排除了电缆漏水的隐患。 5、 电机绕组为 F 级绝缘，防护等级为 IP68，选用一次润滑免维护进口轴承，具有油室泄
专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。安装系 统采用不锈钢材料制造，可确保长久安全可靠。
控制柜用作潜水搅拌机的启动、停止和运行监视，根据用户要求不同,可包括控制柜、 端子箱、液位控制器等，并设有过载、缺相、短路、漏水等保护功能。详见控制设备的随机 使用说明书。
贝特潜水搅拌机技术手册
贝特潜水搅拌机技术手册介绍贝特潜水搅拌机是一种高效的混合设备，广泛应用于工业生产和环境工程中。
本技术手册旨在介绍潜水搅拌机的技术特点、使用方法和注意事项，以帮助用户正确操作和维护设备。
技术特点- 高效搅拌：贝特潜水搅拌机采用先进的搅拌技术，能够快速而均匀地将液体、固体或气体混合。
- 可调节速度：设备配有可调节的搅拌速度，用户可以根据具体需求自行调整搅拌效果。
- 耐用性强：潜水搅拌机的外壳采用耐腐蚀材料制作，能够在恶劣环境下长时间稳定运行。
- 安全保护：设备内置多重安全保护装置，如过载保护和过热保护，以确保操作人员的安全。
使用方法1. 准备工作：先确保潜水搅拌机处于断电状态，然后将设备放置在需要进行搅拌的或管道中。
2. 连接电源：将潜水搅拌机的电源线插入电源插座，并打开开关。
3. 调节速度：根据具体需要，通过调节器调节搅拌机的转速。
一般来说，液体较浓时可选择较慢的转速，而液体较稀时可选择较快的转速。
4. 搅拌操作：根据具体要求，将需要搅拌的物质逐渐倒入或管道中，并观察搅拌效果。
如需调整搅拌效果，可随时调节搅拌机的速度。
5. 关闭设备：搅拌完成后，首先关闭潜水搅拌机的开关，然后断开电源，待设备完全停止运行后方可进行下一步操作。
注意事项- 请确保在开始搅拌操作之前，潜水搅拌机已经连接好并处于正常工作状态。
- 搅拌机运行过程中，禁止将手或其他物体伸入或管道内，以免造成伤害。
- 如发现设备有异常或故障，请立即停止使用并联系售后服务人员进行检修。
- 使用过程中，请勿将潜水搅拌机浸入液体过深，以免影响设备的正常工作和寿命。
- 在进行设备维护和清洁时，请先切断电源，并等待设备完全停止运行后再进行操作。
以上是贝特潜水搅拌机技术手册的简要介绍，希望本手册能够对用户正确操作和维护设备提供帮助。
如需更多详细信息，请参阅设备附带的详细说明书。
潜水搅拌器的安装与调试方案
潜水搅拌器的安装与调试方案
一、潜水搅拌器的安装
1、安装时，首先根据平面布置图，确定潜水搅拌器位置，根据位置查找顶部和底部预埋件，复核预埋件几何尺寸、位置、平面度误差是否在规范许可的范围内；
2、划线确定上支撑、下支撑、提升架支座螺栓孔位置，使用电钻钻孔，上部支撑、提升架底座采用M16*280固定，下部支撑采用M16*150化学螺栓固定；
3、安装潜水搅拌器导杆，紧固螺栓；
4、安装上部提升架；
5、将潜水搅拌器主机使用提升架沿上部导杆向下降落，使潜水搅拌器轴线位置标高和设计院图纸设计标高一致。
固定提升钢丝绳。
二、潜水搅拌器的调试
1、搅拌机在下列条件下应能正常连续运行：
（1）最高介质温度不超过40°C；
（2）介质的PH值在5~9间；
（3）液体密度不超过1150kg/m3；
（4）长期潜水运行，潜水深度一般不超过20m。
2、重点注意事项：
潜水搅拌机安装调试步骤必需完全潜入水中工作；不能在易燃易爆或有强腐蚀性液体的环境中工作，钢膨胀螺栓须按要求固定，安装完毕后，将电缆拉紧固定好，潜水推流器选型时，浆叶直径超过2M。
潜水搅拌器的操作维护规程
潜水搅拌器的操作维护规程
操作：
1.首次启动运行时在低压配电室内将潜水搅拌器抽屉开关合闸。
2.现场手动启停——现场将“远程、停止、就地”按钮旋至“就地”位置，
按下“启动”按钮，“运行指示”灯亮，观察设备运行状况，确认设备正常运行。
按下“停止”按钮，设备停止运行。
3.远程控制——现场将“远程、停止、就地”按钮旋至“远程”位置，设
备将由中控室按照工艺要求自动运行。
4.“过载指示”灯亮时，必须停机检查并排除机械故障后再在配电室
将抽屉开关内的热保护继电器复位，开关合闸后重新开始运行5.“高温指示、泄漏指示”灯亮时，必须停机检查并排除机械故，按
下“故障复位”按钮，“高温指示”、“泄漏指示”灯熄灭，合闸后搅拌器重新投入运行。
注意事项及维护：
1.定期将搅拌器吊起清理叶轮和泵体上的缠绕物，检查叶轮是否松
动损坏，及时维修。
2.搅拌器运行时观察液面的运行轨迹，如果非正常及时调整。
3.观察搅拌器的固定杆的震动状况，震动过大需要吊起检查。
4.搅拌器正常运行必须全部没过液面，运行时搅拌器上方应无涡流。
5.液面低于搅拌器上方形成涡流时搅拌器不允许长时间运行。
6.定期检查设备的密封状况，密封不良及时联系厂家检修。
潜水搅拌机及推进器的安装及调试说明
潜水搅拌机及推进器的安装及调试说明1.安装前的准备
（1）检查设备的规格、性能是否符合图纸的要求，以及说明书、合格证和试验报告是否齐全。
（2）检查设备外表是否受损，零部件是否齐全完好。
2.潜水搅拌器的安装
（1）潜水搅拌器安装的平面位置严格按照施工图执行，偏差符合设备技术文件的规定。
（2）安装导向杆时，导向杆垂直度、导向杆间距的偏差应符合设备技术文件的规定。
（3）搅拌器升降灵活，无严重的卡滞、阻碍现象。
3.检查与调试
试车前检查润滑油质量是否符合要求，机体零部完整齐全。
各连接件、紧固件不得有松动现象，盘车无异常响声，不得有冲击振动。
进行搅拌器的无水空载运行试验 2h，应运转平稳、无异常响，然后开始进行有水带负荷试运转，试运转时间为24h 以上，无异常现象为合格。
潜水搅拌机的装配与安装
潜水搅拌机的装配与安装一、前言潜水搅拌机是一种常用于生物污水处理、工厂水处理等领域的设备，它能够在水中搅拌并将底泥搅散。
潜水搅拌机的装配与安装对设备的运行和使用起着至关紧要的作用。
本文将认真介绍潜水搅拌机的装配与安装的方法及要点。
二、潜水搅拌机的装配在安装潜水搅拌机之前，我们需要对设备进行装配。
实在步骤如下：2.1 准备工具和材料在进行潜水搅拌机装配工作之前，需要准备以下工具和材料：•扳手•螺丝刀•螺母•垫片•潜水搅拌机配件2.2 安装固定底座首先，拆卸出要安装潜水搅拌机的固定底座，将垫片放置于底座之间，再用螺栓固定。
2.3 安装潜水搅拌机将潜水搅拌机放置在底座的中心，然后用螺丝将潜水搅拌机与底座固定。
2.4 安装速度调整器和电机将速度调整器和电机安装到潜水搅拌机上，用螺丝将其固定，将驱动轴插入电机中。
2.5 接线接通电源，并将电机与速度调整器连通，接好电线，并保证接线固定牢靠。
三、潜水搅拌机的安装安装潜水搅拌机不仅仅是将其安装在池塘或水池中，还涉及潜水搅拌机的安全使用以及设备四周的环境。
以下是实在方法：3.1 安装潜水搅拌机将潜水搅拌机放置在准备好的水池底座上，然后用螺丝将潜水搅拌机与底座固定。
注意：在固定时，应严格依照设备要求进行操作，确保设备的稳定性。
3.2 连接水管连接好潜水搅拌机的出水管和入水管，确保水管与水泵接口紧密。
3.3 接通电源安装完成后，要将电源插头接上电源进行测试，确认设备运行正常。
3.4 设备安全设备安全特别紧要，安装时必需保证设备四周的环境安全，避开人员误入、事故发生等，保证设备的正常运行和使用安全。
四、总结潜水搅拌机的装配及安装对设备的运行和使用有着特别紧要的作用，本文中认真介绍了潜水搅拌机的装配和安装方法，包括准备工具和材料、安装固定底座、安装潜水搅拌机、安装速度调整器和电机、接线等步骤。
在安装完成后，还需要注意设备的四周环境安全，保证设备正常运行和使用安全。
QJB系列潜水搅拌机、推流器说明书
QJB系列潜水搅拌机、推流器安装、使用、维护说明书前言一、用途和适用范围QJB系列潜水搅拌机和推流器主要应用在市政工程和工业污水处理过程中的混合、搅拌和环流，也可用于景观水环境的养护，通过搅拌达到创建水流的作用，从而改善水体质量，增加水中含氧量，并能有效阻止悬浮物的沉淀。
使用条件：最高介质温度不超过40℃介质PH值5-9介质密度≤1150kg/m3潜水深度最大一般不超过10m最小潜入深度不小于0.9m间隔启动时间不小于10min特别提示搅拌机和推流器必须完全潜入水中才能工作，禁止在易燃易爆和强腐蚀及高温环境中工作。
针对特殊环境，公司可为用户提供特殊设计。
二、系统说明产品由主机、控制设备、安装系统三大部分组成1、主机：由电机、减速机和叶轮组成，电机减速机采用两道机械密封使之与外界有效隔离。
电机绝缘等级为F级，防护等级IP68。
根据需要可在机内设置泄漏报警、电机绕组过热保护等功能。
2、控制设备：用于设备的启动、停止和运行监视。
根据用户需要可配置控制柜、端子箱、液位控制器等。
详见控制设备的随机使用说明书。
3、安装系统：导杆式安装方式。
三、安装使用说明1、安装前a、认真查对设备的选型是否正确，实际使用条件与规定使用条件是否一致。
B、用0-500v兆欧表检查电机主电缆三芯线对地绝缘电阻，其值不得低于5兆欧。
c、测量线路输入电压，其值应在铭牌标示的额定电压的±5%范围。
当设备离电源较远时要考虑线路损失，应适当增加电缆截面积。
为保证线路传输可靠，线路尽可能少接头或无接头。
考虑到维修方便建议设置机旁端子箱。
特别提醒：设备接地线为双色线（黄/绿），且有标识，为保证安全必须连接可靠，接地线留出长度应比其它线长50mm左右。
2、安装a、导杆式安装系统（见安装示意图）将导杆放入池中安装位置，用铅垂线分别对导杆相邻两面找正，用螺栓将导杆固定（导杆与铅垂线最大偏移不得大于10mm），固定后，再用铅垂线校核使之在规定范围内，固紧螺栓。
潜水搅拌机安装调试方案
潜水搅拌机安装调试方案1、设备安装前准备（1）设备到货后由业主单位组织监理单位、供货商及施工单位到现场进行设备的检查及初步验收和交接，对明显不符合要求的产品进行更换。
（2）将潜水搅拌器部件分台转运到每台安装区域，主导杆禁止摆放在走道板上。
（3）在厂家的指导下预组装1-2台搅拌器支架，看是否与设计要求有误差，如出现误差，及时上报监理单位及业主单位，并与厂家联系，出具相应的处理方法及处理意见。
2、设备安装方法安装程序：熟悉图纸及相关技术文件→测量放线→支架安装找正→卷绕装置就位紧固→搅拌器驱动装置安装找正调平→搅拌桨和控制系统组装→试运行。
2.1、测量放线（1）主导杆及上部支撑件的中心线:以两渠壁为基准取其中心点，共取两点，一点取在主导杆附近位臵，另外一点取在主导杆前面，尽大量取远距离点，用经纬仪测出两点直线，并在靠主导杆位臵用石笔尽可能长的划出这条直线，此线定义为水流方向线。
（2）用经纬仪以水流线引到渠顶测出上部支撑件中心线，并做好相应标记。
（3）所有部件的定位线必须标记为十字中线，十字中心线的长度必须大于连接件的宽度与长度，并保证交叉位臵为900夹角，方便连接件安装完后复测。
2.2、上部支撑安装（1）在两渠壁顶部（走道板上平面以下100mm）以上部支撑件中心点位臵引出螺栓孔位臵，并标出定位点。
（2）用上部支撑件对比定位点确认无误后用电锤钻孔，用高压气筒吹扫化学锚栓孔，吹扫不应少于三次，吹扫完后用试管刷再次对孔壁时行清理，清理干净后通知监理工程师、业主代表及厂家现场指导人员确认无误后方可进行下一步工序。
（3）把化学药剂袋放入螺栓孔洞中，用手电钻与套筒固定好化学锚栓后低速旋转到锚栓孔洞中，直至到锚栓标记点后加以找正固定。
（4）所有的化学锚栓在固化2小时后方可以初步固定连接部件，最终紧固须等化学锚栓固定24小时后才可进行。
2.3、主导杆安装（1）主导杆安装前用灰线及量角尺测出主导杆的直线度与主导杆三角支撑架的角度，偏差值在现场监理、业主代表、厂家确认后方可进行下一步安装。
潜水搅拌机操作及维护和修理规程
潜水搅拌机操作及维护和修理规程潜水搅拌机是一种常用于水处理、污水处理和深水建筑等领域的机械设备，其作用是在水中搅拌或混合物质，达到搅拌混合的目的。
为了保证设备的正常运行和延长设备寿命，本文将介绍潜水搅拌机的操作及维护和修理规程。
操作规程前置准备在进行操作前，需要先进行一些基本的前置准备工作：1.检查潜水搅拌机的连接情况和电源是否正常；2.确定工作场地的安全情况，包括是否有可燃物质和有害气体等；3.检查所使用的工具和设备是否齐全。
开启潜水搅拌机1.将潜水搅拌机放入搅拌液体中；2.开启电源，渐渐将搅拌机降至所需的深度，同时确保搅拌机稳定；3.开始正常搅拌操作。
停止潜水搅拌机1.将电源关闭；2.取出搅拌机并清洗；3.将搅拌机存放在干燥通风处。
注意事项1.在操作过程中，避开将搅拌机送入过浅的水中，以免损坏设备；2.在操作过程中，避开碰到搅拌器的旋转部分，以免显现意外；3.操作结束后，要适时清洗设备，避开残留的污渍对设备的影响。
维护和修理规程日常维护1.记录潜水搅拌机的使用情况，以便适时发觉设备问题；2.定期清洗设备表面和搅拌器；3.定期检查设备的电源、螺旋桨等部分的连接情况；4.定期更换设备的密封圈和液压油等。
维护和修理流程1.发觉设备问题后，适时进行停机检查；2.拆卸设备部件，发觉故障点并进行维护和修理；3.维护和修理后，重新安装设备部件，注意紧固和连接的情况；4.进行测试，确认设备正常运行后，开启设备使用。
注意事项1.在进行维护和修理前，必需先关闭设备电源；2.维护和修理过程中，必需严格依照操作规程进行，避开对设备造成进一步的损坏；3.维护和修理结束后，必需进行测试确认设备正常运行后，才能重新投入使用。
总结潜水搅拌机是一种常用的机械设施，尤其在水的处理和建筑等领域具有广泛的应用。
然而，设备使用过程中会显现各种问题，因此操作及维护和修理规程对于设备的正常运行和延长设备寿命起着至关紧要的作用。
本文从操作和维护和修理两方面对潜水搅拌机进行了认真的介绍，并总结了注意事项，希望能对设备的使用及维护和修理供应参考。
潜水搅拌机使用说明书
Q J B型潜水搅拌机安装、维护、操作使用手册地址（ADD）：*************邮编（PQ）：**********电话（TEL）：**************传真（FAX）：**************电邮（E-mail）：****************QJB型潜水搅拌机说明书一前言为了更好地使用本公司生产的QJB型系列潜水搅拌机，在安装使用前，请认真阅读以下说明。
二用途混合搅拌系列潜水搅拌机适用于污水处理厂和工业流程中，搅拌含有悬浮物的液体；污水、废水、污泥水的混合和均匀；稠化过程；污泥脱水过程；传热优化；污水池清洁；防止颗粒在池壁和池底的凝结、沉淀；去除悬浮物；创建水流等。
三适用范围潜水搅拌机可在下列条件下正常连续运行：最高介质温度不超过40℃；介质的PH值在5~9；介质密度不超过1150kg/m3；长期潜水运行，潜水深度一般不超过20m。
如有特殊要求，请与本公司取得联系。
警告！潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！四性能特点结构紧凑，体积小，重量轻，操作维护简单，安装方便快捷，使用寿命长。
叶轮经优化设计，效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞。
与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。
电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护优质轴承，具有油室泄漏检测和电机绕过热保护功能，使电机的工作更加安全可靠。
两道机械密封。
潜水搅拌机用与不用导流罩均可。
导流罩可略提高效率并控制水流喷射动作。
五选型注意事项为保证潜水搅拌机取得最佳运行效果，请使用方提供如下资料：1、运用目的。
2、池型及尺寸。
3、搅拌介质的特性，包括粘度、密度、固体物含量等。
六装配与安装潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。
吊架座、支撑架和下托架与池的联结均采用膨胀螺栓固定，无需预留孔。
用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于1兆欧，严禁用兆欧表检查控制电缆，以避免损坏水泵内部的电器元件，应用万用表检查控制电缆线；电压一定要在铭牌上标出的额定电压±5%的范围内，如果电源离水泵的距离较远时，应考虑线损，电缆的截面积要加大，接头应尽可能少，且接头处应做密封处理，以防漏水；导杆应与水平面垂直，可采用铅锤校正。
潜水搅拌机安装操作维修手册
型 MA2.5/8 500
200
530
号 MA3/8 800
200
Hale Waihona Puke 530MA4/6 800
300
530
bL 320 960 320 960 320 1010 320 1010
※ 安装系统Ⅱ可根据工艺要求，其导杆可沿水平方向绕导杆轴线旋转，每 15°为一分隔， 最大为±60°。 • 适用于安装系统Ⅲ冲压式搅拌机的尺寸见表 6-4：
G
H
I
J
K
安装系统Ⅲ
2.2.1 安装系统Ⅱ、安装系统Ⅲ在安装时，应保证导杆的垂直度，上下偏差不得超过 10 mm，
（用铅垂线检查其垂直度），使潜水搅拌机在导杆上下运动自如，不允许产生卡死或过度摩
6
--
擦。 2.2.2 当池深超过 4 米时，在导杆中间必须增加一调节支撑架，以增加导杆稳定性。 （见安装系统Ⅱ） 2.2.3 当一吊架匹配多套导杆时，起吊用钢丝绳与吊架卷扬机构联结端被拆除后，钢丝头应 可靠固定，避免绳头滑入水中影响日后起吊和对搅拌机造成损害。 2.2.4 起吊钢丝绳使用前，应在钢丝绳上涂上黄油，并参照起重设备国家标准对起吊设备进 行维护和使用。 2.2.5 在污水处理行业中，水和气的结合处腐蚀性最大，请在此处对安装系统进行防腐蚀处 理，例如在导杆上涂抹黄油。 2.3 安装注意事项 2.3.1 潜水搅拌机安装前，应先行找出起吊重心，安装时应保证起吊架的起吊与潜水搅拌机 的重心在一条垂直线上，使潜水搅拌机在上下提升时能够平滑，自如地运动。 2.3.2 潜水搅拌机在使用中不得转动角度，请在安装时调整好角度后再使用；潜水搅拌机请 放置在下限位板上，使钢丝绳轻微受力。 2.3.3 伸展电缆时应避免过分弯曲或紧缩。 2.3.4 注意！电缆末端切勿浸入液面下。因水可能通过电缆渗入接线盒或电动机，所以电缆 头部必须在液面上。 2.3.5 注意! 如果潜水搅拌机在无导流罩情况下运转，导杆上必须有限位功能，以免叶轮在 转动时撞击墙壁。
潜水搅拌器操作规程
潜水搅拌器操作规程概述潜水搅拌器是一种用于处理污水、废水、污泥等废物的设备，其主要功能是通过搅拌将底部污泥悬浮到水中，使其更容易被氧化、分解或输送至处理设备。
潜水搅拌器广泛应用于污水处理厂、工业废水处理、市政污水处理等领域，能够起到提高处理效率、减少处理成本的作用。
为保证潜水搅拌器的正常运行，确保操作人员的安全，特制定本操作规程。
操作步骤1. 准备工作1.1 检查潜水搅拌器是否有异常，如叶轮是否有异响、电缆是否有损坏等，若有异常及时进行维修保养。
1.2 确保潜水搅拌器的电源线路和接地符合要求。
1.3 根据现场情况选择正确的工作方式和适当的搅拌速度。
2. 开始工作2.1 打开控制箱门，检查操作面板。
将操作面板上的手动开关、检修开关全部置于“关”位。
2.2 将潜水搅拌器下放至水中，根据需要进行调整。
2.3 再次检查电源线路和接地符合要求，接通电源。
2.4 将潜水搅拌器的手动/自动开关置于“手动”位，手动调节搅拌速度。
2.5 如果需进行远程控制，将潜水搅拌器的手动/自动开关置于“自动”位，进行远程操作。
3. 停止工作3.1 关闭潜水搅拌器的手动/自动开关，将其置于“停止”位。
3.2 断开电源，并将潜水搅拌器拆卸上升至水面。
安全注意事项1.操作人员应熟悉潜水搅拌器的操作规程，严格按照操作步骤进行操作。
2.操作人员应佩戴好防水胶棉靴，切勿裸露脚部。
3.在潜水搅拌器运行期间，禁止随意触碰电线或电缆。
4.操作前应检查周围环境是否存在危险物品或障碍物，并进行清理。
5.在操作过程中，应注意不要将杂物丢入潜水搅拌器内。
6.操作结束后，应将潜水搅拌器及其配件清洗干净，并妥善保管。
总结通过本操作规程的制定，可以使操作人员更好地掌握潜水搅拌器的使用方法、维护方法和安全注意事项，提高操作效率，减少安全事故的发生。
在操作潜水搅拌器时，我们应严格遵守规程，确保设备的安全正常运行，为污水处理等领域的环境保护工作做出贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
潜水搅拌机安装操作维修手册潜水搅拌机安装操作维修手册
【目录】
1.搅拌机简介3
1.1 产品概述3
1.2 技术参数4
2.安装手册5
2.1 安装准备5
2.2 安装步骤6
3.操作手册8
3.1 操作前的准备8
3.2 搅拌机的开启与关闭9
4.维修手册.10
4.1 维修前的准备..10
4.2 常见故障排除.11
5.附件12
1.搅拌机简介
1.1 产品概述
潜水搅拌机是一种用于混合固液或液-液的搅拌设备。
它采用水泵与电机相结合的方式，使其能够潜入液体中进行搅拌作业。
潜水搅拌机广泛应用于水处理、环保、冶金等领域。
1.2 技术参数
以下是潜水搅拌机的主要技术参数：
- 功率： kW
- 排量： m³/h
- 电压： V
- 频率： Hz
- 最大潜水深度： m
- 材质：型不锈钢
2.安装手册
2.1 安装准备
在进行潜水搅拌机的安装前，需要进行以下准备工作：
- 确认安装位置，并清理安装区域。
- 检查电源接口，确保符合设备所需的电压和电流。
- 准备所需的安装工具，如螺丝刀、扳手等。
2.2 安装步骤
按照以下步骤进行潜水搅拌机的安装：
步骤1：固定底座。
a) 将底座放置在安装位置上。
b) 使用螺丝将底座固定在地面或底座支架上。
步骤2：安装水泵。
a) 将潜水泵放入安装孔中。
b) 使用紧固件将潜水泵固定在底座上。
步骤3：连接管道。
a) 连接入口管道和出口管道。
b) 确保管道连接紧密并无水泄漏。
步骤4：连接电源。
a) 将电源线连接到电源接口。
b) 检查电源线是否接地正确。
3.操作手册
3.1 操作前的准备
在操作潜水搅拌机之前，需要进行以下准备工作：
- 确保电源接通并稳定。
- 检查搅拌机的各部件是否正常运转，如轴承、机械密封等。
- 检查搅拌机的润滑油量是否足够。
3.2 搅拌机的开启与关闭
搅拌机的开启与关闭操作步骤如下：
开启搅拌机：
1.按下开关，将电流传导到电动机。
2.电动机开始运转，搅拌机开始工作。
关闭搅拌机：
1.断开电源开关，切断电流。
2.搅拌机停止工作。
4.维修手册
4.1 维修前的准备
在进行潜水搅拌机的维修前，需要进行以下准备工作：
- 切断电源，确保安全操作。
- 准备所需的维修工具。
- 检查维修所需的备件是否具备。
4.2 常见故障排除
以下是一些常见的潜水搅拌机故障及排除方法：
故障1：搅拌机无法启动。
排除方法：检查电源是否接通，电源线是否松动或损坏。
故障2：搅拌机运转时有异响。
排除方法：检查轴承是否损坏，润滑油量是否足够。
5.附件
本文档涉及的附件包括：
- 安装图纸
- 产品技术手册
法律名词及注释：
1.法律名词1：X
注释：X是指X法律法规的简写。
该法律是用于X领域的法律。
2.法律名词2：X
注释：X是指X法律法规的简写。
该法律是用于X领域的法律。
