大亚板材知识其他材料对比

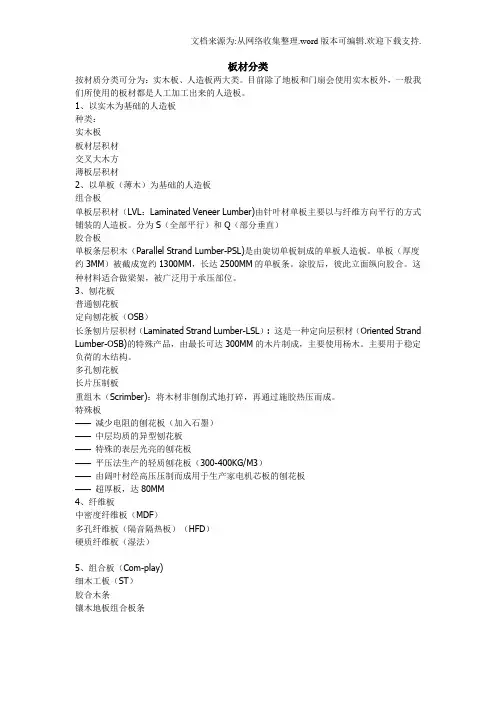

板材分类

按材质分类可分为：实木板、人造板两大类。目前除了地板和门扇会使用实木板外，一般我们所使用的板材都是人工加工出来的人造板。

1、以实木为基础的人造板

种类：

实木板

板材层积材

交叉大木方

薄板层积材

2、以单板（薄木）为基础的人造板

组合板

单板层积材（LVL：Laminated Veneer Lumber)由针叶材单板主要以与纤维方向平行的方式铺装的人造板。分为S（全部平行）和Q（部分垂直）

胶合板

单板条层积木（Parallel Strand Lumber-PSL)是由旋切单板制成的单板人造板。单板（厚度约3MM）被截成宽约1300MM，长达2500MM的单板条。涂胶后，彼此立面纵向胶合。这种材料适合做梁架，被广泛用于承压部位。

3、刨花板

普通刨花板

定向刨花板（OSB）

长条刨片层积材（Laminated Strand Lumber-LSL）: 这是一种定向层积材（Oriented Strand Lumber-OSB)的特殊产品，由最长可达300MM的木片制成，主要使用杨木。主要用于稳定负荷的木结构。

多孔刨花板

长片压制板

重组木（Scrimber)：将木材非刨削式地打碎，再通过施胶热压而成。

特殊板

——减少电阻的刨花板（加入石墨）

——中层均质的异型刨花板

——特殊的表层光亮的刨花板

——平压法生产的轻质刨花板（300-400KG/M3）

——由阔叶材经高压压制而成用于生产家电机芯板的刨花板

——超厚板，达80MM

4、纤维板

中密度纤维板（MDF）

多孔纤维板（隔音隔热板）（HFD）

硬质纤维板（湿法）

5、组合板（Com-play)

细木工板（ST）

胶合木条

镶木地板组合板条

什么是细木工板

细木工板俗称大芯板，是由两片单板中间胶压拼接木板而成。中间木板是由优质天然的木板方经热处理（即烘干室烘干）以后，加工成一定规格的木条，由拼板机拼接而成。拼接的木板两面各覆盖两层优质单板，再经冷、热压机胶压后制成。与刨花板，中密度纤维板相比，其天然木材特性更顺应人类自然的要求；它具有质轻、易加工、握钉力好、不变形等优点，是室内装修和高档家具制作的理想材料。

构造：细木工板最外层的单板叫表板，内层单板称中板，板芯层称木芯板，组成木芯板的小木条称为芯条，规定芯条的木纹方向为板材纵向。

木芯板的主要作用是为板材提供一定的厚度和强度，中板的主要作用是使板材具有足够的横向强度，同时缓冲因木芯板的不平整给板面带来的不良影响，表板除了使板面美观以外，还可以提高板材的纵向强度。

因为细木工板是特殊的胶合板，所以在生产工艺中也要同时遵循对称原则，以避免板材翘曲变形，作为一种厚板材，细木工板具有普通厚胶合板的美丽外观和相近的强度，但细木工板比厚胶合板质地轻，耗胶少，投资省。

实木拼板比较，细木工板尺寸稳定，不易变形，有效地克服木材各向异性，具有较高的横向强度，由于严格遵守对称组坯原则，有效地避免了板材的翘曲变形。细木工板板面美观，幅面宽大，使用方便。细木工板主要应用于家俱制造、门板、壁板等。

芯条占细木工板体积60%以上，与细木工板的质量有很大关系。

制造芯条的树种最好采用材质较软，结构均匀、变形小、干缩率小，而且木材弦向和径向干缩率差异较小的树种，易加工、芯条的尺寸、形状较精确，则成品板面平整性好，板材不易变形，重量轻，有利于使用。

一般芯条含水率8%--12%，北方空气干燥可为6%--12%，南方地区空气湿度大，但不得超过15%。

什么是刨花板

刨花板是由木刨花或木纤维(如木片、锯屑等)加胶料压制而成的。

优点是：

平整度较好，内部为交叉错落结构的颗粒状，因此握钉力好，横向承重力好；缺点因制法容易，质量差异很大，不易辨别，抗弯性和抗拉性较差，密度疏松易松动耐潮性较差。表面也常以三聚氢氨饰面双面压合，经封边处理后与中密度板的外观相同。刨花板裁切面封边时会封得很好，不至于很容易开胶。

至于价格，因为每种板材的等级不同，价格也就不能一概而论了。生产出的成品，更包括了生产工艺和品牌价格，所以你要从多方面去考虑价格。另外多说一点，如果你要选购家具，记得要向经销商或生产厂家索要检验报告。现在国家已经对家具销售出台了强制性规定，出具检验报告，和甲醛等含量的标示。这点是非常重要的！

什么是纤维板

纤维板（Fiberboad)是以植物纤维为主要原料，经过纤维分离、纤维处理、成型、热压等工序制成的产品。与胶合板和刨花板的区别：

构成胶合板的基本单元是单板

构成刨花板的基本单元是刨花或碎料

构成纤维板的基本单元是纤维

1、内结合强度(IB)):

单位面积上抵抗垂直于试件表面的最大破坏拉力。通俗地讲，IB就是抵抗在拉力作用下被破坏的强度。IB越高，则板的抗拉强度越好。

2、密度：

单位体积所含物质的质量

3、含水率：

反映试件干燥前后质量之差与干燥后的质量之比。

4．吸水厚度膨胀率(TS)：

试件吸水后厚度的增加量与吸水前的厚度之比。（国标中规定将50×50mm的试件浸于PH 值为7±1，水温度为20±2℃的水槽中，让试件垂直于水平面并保持水面高于试件上表面，试件下表面与水槽底部要有一定的距离，试件之间要有一定的间隙，使其可以自由膨胀。浸泡24h后取出测试其中心点的厚度，并与浸泡前同一点的厚度之差再与浸泡前中心点的厚度的百分比即为该试件的TS）

5、静曲强度：

试件在最大载荷作用时的弯矩和抗弯截面模量之比

6、弹性模量：

试件在材料的弹性极限范围内，载荷产生的应力与应变之比。

7、握钉力：

拔出拧入规定深度的自攻螺钉所需的力。（国标中规定板面握钉力试件厚度不小于19mm，不足时可用多个试件胶合成一件；板边握钉力试件厚度应不小于25mm不足时三个试件胶合成一件。螺钉采用钉长38mm，外径4.2mm的自攻螺钉，螺钉拧入深度为15±0.5mm）8、甲醛释放量：国标中有两种方法来测量人造板的甲醛释放量。

1)是穿孔法：

它基于两个步骤。第一步：穿孔萃取把游离甲醛从板材中分离出来，它分两个过程。首先将溶剂甲苯与试件共热，通过液固萃取使甲醛从板材中溶解出来，然后将溶有甲醛的甲苯通过穿孔器与水进行液液萃取，把甲醛转溶于水中。第二步：测定甲醛水溶液的浓度。用碘量法测定：在氢氧化钠溶液中，游离甲醛被氧化成甲酸，进一步再生成甲酸钠，过量的碘生成次碘酸钠和碘化钠，在酸性溶液中又还原成碘，测得游离甲醛含量；――用光度法测定：在乙酰丙酮和乙酸铵混和溶液中，甲醛于乙酰丙酮反应生成尔乙酰基二氢卢剔啶在波长为412mm时，其吸光度最大。（对低甲醛释放量的人造板，应优先采用光度法测定）。

2)是干燥器法测定(强化复合木地板)：

干燥器法测定甲醛释放量也有两个步骤：第一步：收集甲醛―在干燥器底部放置盛有蒸馏水的结晶皿，在其上方固定的金属支架上放置试样，释放出的甲醛被蒸馏水吸收，作为试样溶液。第二步：测定甲醛浓度―用分光光度计测定试样溶液的吸光度，有预先绘制的标准曲线求得甲醛

的浓度。

9、表面结合强度：

表面层垂直于板面最大破坏拉力与试件胶合面积之比。

10、表面吸收：

确定1ml甲苯在倾斜的试件表面上流下的长度。（测试时，试件长度方向为砂光方向。用移液管将1ml甲苯加到倾角为60度的试件表面上，并任期自然流下。移液管口离试件表面大
