最新阻燃测试方法(UL知识)

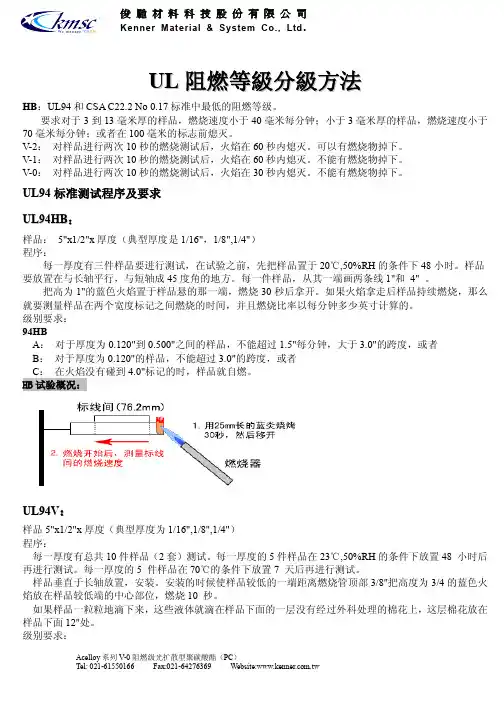

UL94阻燃等级测试方法
俊馳材料科技股份有限公司
Kenner Material & System Co., Ltd.
94V－0 A： 没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过 10 秒。 B： 对于每套 5 件样品，10 次点燃后，带火苗的燃烧的总共时间不超过 50 秒 C： 没有任何样品一直烧到夹具上（包括有火苗的燃烧和发红的燃烧） D： 没有任何样品，燃烧融化的液滴滴下点燃了下面 12"处的棉花。 E： 没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过 30 Material & System Co., Ltd.
UL 阻燃等級分級方法
HB：UL94 和 CSA C22.2 No 0.17 标准中最低的阻燃等级。 要求对于 3 到 13 毫米厚的样品，燃烧速度小于 40 毫米每分钟；小于 3 毫米厚的样品，燃烧速度小于
俊馳材料科技股份有限公司
Kenner Material & System Co., Ltd.
把高为 5"的火苗，1/2"的内焰放在样品下端一角与垂直方向成 20 角。使内焰顶端与样品接触。 火焰燃烧 5 秒，移动 5 秒，这个动作重复直到样品经过 5 次燃烧。 级别要求
A：没有任何样品在第 5 次点燃之后持续燃烧（包括有火苗燃烧和发红燃烧）的时间超过 60 秒。 B：没有任何样品燃烧融化后的液滴滴下点燃下面的棉花。 平板状样品的程序（方法 2） 与棒状样品表述相同 3 件样品（2 套）水平安装，火焰放在底面中心燃烧。 垂直燃烧试验(5V)概况：
94V－1 A： 没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过 30 秒。 B： 对于每套 5 件样品，10 次点燃后，带火苗的燃烧的总共时间不超过 250 秒 C： 没有任何样品一直烧到夹具上 （包括有火苗的燃烧和发红的燃烧） D： 没有任何样品，燃烧融化的液滴滴下点燃了下面 12"处的棉花。 E： 没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过 60 秒。 94V－2 A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过 30 秒。 B：对于每套 5 件样品，10 次点燃后，带火苗的燃烧的总共时间不超过 250 秒。 C：没有任何样品一直烧到夹具上 （包括有火苗的燃烧和发红的燃烧） D：允许样品燃烧融化的液滴滴下点燃下面 12"处的棉花，但棉花燃烧时间较短。 E：没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过 60 秒。

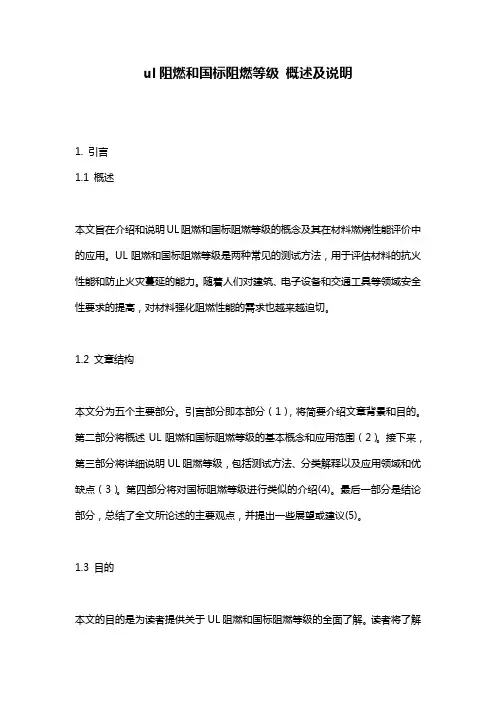

ul阻燃和国标阻燃等级_概述及说明
ul阻燃和国标阻燃等级概述及说明1. 引言1.1 概述本文旨在介绍和说明UL阻燃和国标阻燃等级的概念及其在材料燃烧性能评价中的应用。
UL阻燃和国标阻燃等级是两种常见的测试方法，用于评估材料的抗火性能和防止火灾蔓延的能力。
随着人们对建筑、电子设备和交通工具等领域安全性要求的提高，对材料强化阻燃性能的需求也越来越迫切。
1.2 文章结构本文分为五个主要部分。
引言部分即本部分（1），将简要介绍文章背景和目的。
第二部分将概述UL阻燃和国标阻燃等级的基本概念和应用范围（2）。
接下来，第三部分将详细说明UL阻燃等级，包括测试方法、分类解释以及应用领域和优缺点（3）。
第四部分将对国标阻燃等级进行类似的介绍(4)。
最后一部分是结论部分，总结了全文所论述的主要观点，并提出一些展望或建议(5)。
1.3 目的本文的目的是为读者提供关于UL阻燃和国标阻燃等级的全面了解。
读者将了解到这两种测试方法的基本原理、分类标准以及适用范围和限制。
同时，还将对UL阻燃和国标阻燃等级进行比较，并探讨它们在不同应用领域中的优势和局限性。
通过本文，读者将更好地了解材料燃烧性能评估相关知识，对于选取合适的防火材料或开展相关研究具有一定的参考价值。
2. UL阻燃和国标阻燃等级概述：2.1 UL阻燃等级概述：UL（Underwriters Laboratories）是美国的一个非营利机构，专门从事产品安全认证领域。
UL对材料的阻燃性能进行测试和评估，并将其分为不同的阻燃等级。
UL 94是一种常用的测试方法，用于评估塑料材料在火灾条件下的燃烧特性。
根据UL 94测试，材料可以被分为V-0、V-1、V-2以及HB四个等级。
V-0表示最高级别，意味着材料具有最高的自熄性，火焰传播时间很短且不会滴落燃料。
V-1和V-2则表示较低的自熄性能能力，火焰传播时间相对较长。
HB表示水平燃烧，在此等级中材料不会自蔓延火势，但是会有滴落现象。
各个等级之间主要通过材料的承受火焰时间、是否滴落以及后续延伸应用领域来区分。
美国UL94阻燃等级测试方法与标准
防火等级UL94可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。
它用来评价材料在被点燃后熄灭的能力。
根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。
每种被测材料根据颜色或厚度都可以得到许多值。
当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。
UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不够的。
等级介绍UL94共12个防火等级：HB，V-0，V-1，V-2，5VA，5VB，VTM-0，VTM-1，VTM-2，HBF，HF1，HF2。
其中VTM-0，VTM-1，VTM-2适用于塑料薄膜，HBF，HF1，HF2适用于发泡材料。
塑料阻燃等级由HB，V-2，V-1向V-0逐级递增：UL94 可燃性试验包括下述四个测试方法：1、材料分类为UL94HB的水平燃烧测定方法。
2、材料分类为UL94V-0 ULV-1 ULV-2的垂直燃烧测试方法。
3、材料分类为UL－5V的垂直燃烧测试方法。
4、材料分类为94VT M-0、94VT M-1、94VT M-2的垂直燃烧测试方法。
级别要求：94HBA：对于厚度为0.120"到0.500"之间的样品，不能超过1.5"每分钟，大于3.0"的跨度，或者B：对于厚度为0.120"的样品，不能超过3.0"的跨度，或者C：在火焰没有碰到4.0"标记的时，样品就自燃。
UL防火测试报告[UL94 HB级水平燃烧试样尺寸：125mm×13mm×原厚(最大不超过13mm), 至少6根.试样环境调节：(23±2)℃，(50 ±5)%RH, 48h试验方法：试样放置：水平火焰高度：20mm施加火焰时间：30s燃烧速率V = 烧损长度L/燃烧时间t测试方法UL 94 HB级评定条件：厚度在3.0-13mm的试样的燃烧速率不大于40mm/min;或厚度小于3.0mm的试样的燃烧速率不大于75mm/min，或在100mm标线前熄灭UL 94 V-0,V-1，V-2垂直燃烧试验V-2：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。
UL94阻燃等级测试标准及方法
UL94阻燃等级测试标准及方法UL94阻燃等级测试标准及方法1．94HB级的水平燃烧试验方法本试验采用长127mm，宽12.7mm，最大厚度12.7mm，最小厚度3.05mm的小条状试样。
在无通风的试验箱中进行。
评为94HB级的材料，试样厚度为12.7mm 时，在76.2mm标距上的燃烧速度不大于38.1mm/min，或试样厚度小于3.05mm时，燃烧速度不大于38.1mm/min或在达到102mm标线之前，必须停止燃烧。
2．94V-0、94V-1、94V-2级的垂直燃烧试验方法 UL94中的垂直燃烧试验根据样品燃烧时间，熔滴是否引燃脱脂棉等试验结果，把聚合物材料定为V-2,V-1,V-0和5-V四个级别，其中以V-2级为最低阻燃级，5-V级为最高阻燃级。
先介绍94V-0、94V-1、94V-2级试验方法。
此试验用小条试样长127mm，宽12.7mm，最大厚度12.7mm。
在无通风试验箱中进行。
试样上端（6.4mm的地方）用支架上的夹具夹住，并保持试样的纵轴垂直。
试样下端距灯嘴9.5mm，距干燥脱脂棉表面305mm.。
将本生灯点燃并调节至产生19mm高的蓝色火焰，把本生灯火焰置于试样下端，点火10s，然后移去火焰（离试样至少152mm远），并记下试样有焰燃烧时间。
若移去火焰后30s 内试样的火焰熄灭，必须再次将本生灯移到试样下面，重新点燃试样点火10s，然后再次移开本生灯火焰，并记下试样的有焰燃烧和无焰燃烧的续燃时间。
若试样熔滴有烟棵里，让其落入试样下305mm的脱脂棉上，看其是否引燃脱脂棉。
若脱脂棉着火，评级时应考虑其因素。
具体分级指标如下。
3．94 5-V级的垂直燃烧试验方法 94 5-V级垂直燃烧试验分A 法和B法两种（A法为试条，B法为试片），是比94V-0、94V-1、94V-2测试更严格的实验方法。
以A法为例，将试条（127mm╳12.7mm）上端6.4mm处夹住并保持其纵轴垂直，喷灯安装在灯座的斜面上，使等于垂直线20度角。

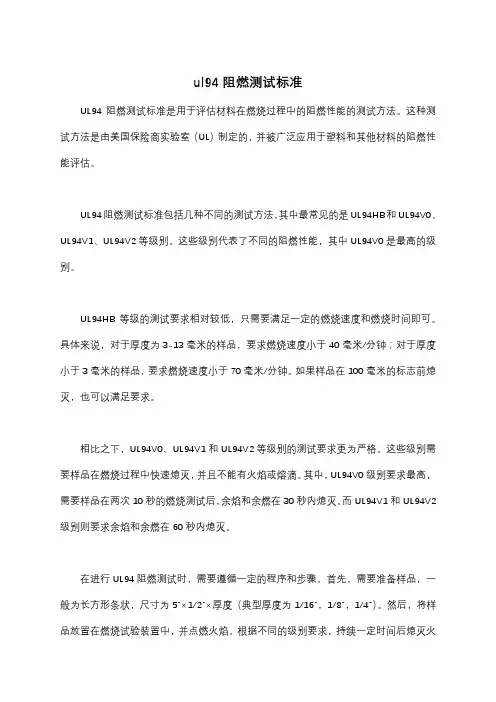

ul94阻燃测试标准
ul94阻燃测试标准UL94阻燃测试标准是用于评估材料在燃烧过程中的阻燃性能的测试方法。
这种测试方法是由美国保险商实验室（UL）制定的，并被广泛应用于塑料和其他材料的阻燃性能评估。
UL94阻燃测试标准包括几种不同的测试方法，其中最常见的是UL94HB和UL94V0、UL94V1、UL94V2等级别。
这些级别代表了不同的阻燃性能，其中UL94V0是最高的级别。
UL94HB等级的测试要求相对较低，只需要满足一定的燃烧速度和燃烧时间即可。
具体来说，对于厚度为3-13毫米的样品，要求燃烧速度小于40毫米/分钟；对于厚度小于3毫米的样品，要求燃烧速度小于70毫米/分钟。
如果样品在100毫米的标志前熄灭，也可以满足要求。
相比之下，UL94V0、UL94V1和UL94V2等级别的测试要求更为严格。
这些级别需要样品在燃烧过程中快速熄灭，并且不能有火焰或熔滴。
其中，UL94V0级别要求最高，需要样品在两次10秒的燃烧测试后，余焰和余燃在30秒内熄灭。
而UL94V1和UL94V2级别则要求余焰和余燃在60秒内熄灭。
在进行UL94阻燃测试时，需要遵循一定的程序和步骤。
首先，需要准备样品，一般为长方形条状，尺寸为5"×1/2"×厚度（典型厚度为1/16"，1/8"，1/4"）。
然后，将样品放置在燃烧试验装置中，并点燃火焰。
根据不同的级别要求，持续一定时间后熄灭火焰，并观察样品的燃烧情况。
此外，对于一些特殊类型的材料，例如块状样品，可能还需要进行其他附加测试。
例如，对于某些塑料材料，可能需要测试滴落的微粒是否可燃。
总的来说，UL94阻燃测试标准是一种评估材料阻燃性能的重要方法。
通过了解不同级别的测试要求和程序，可以更好地评估材料的阻燃性能，并选择更安全的材料用于产品制造。
同时，这种测试方法也有助于提高产品的安全性能，减少火灾等意外事故的发生。
UL阻燃等级基础知识(2020版)
UL94－5VA和UL94－5VB 根据样品测试的结果，材料没有烧穿的样品为94
－5VA 烧穿的样品为94－5VB
7
棒状样品的程序（方法1）： 2套总共10 件样品要测试。 每一厚度有5件样品在23℃，50%RH条件下48 小时之后进行 测试。 5件样品在70℃条件下7 天之后进行测试。 对于棒状样品，垂直于长轴安装。 把内焰放在样品下端一角与垂直方向成20角。使内焰顶端与 样品接触。 火焰燃烧5秒，移动5秒，这个动作重复直到样品经过5次燃 烧。 级别要求： A：没有任何样品在第5次点燃之后持续燃烧（包括有火苗燃 烧和发红燃烧）的时间超过60秒。 B：没有任何样品燃烧融化后的液滴滴下点燃下面的棉花。
4
94V－1 A：没有任何样品在测试火焰拿走之后，仍然有火 苗燃烧超过30秒。 B：对于每套5件样品，10次点燃后，带火苗的燃烧 的总共时间超过250秒 C：没有任何样品一直烧到夹具上（包括有火苗的 燃烧和发红的燃烧） D：没有任何样品，燃烧融化的液滴滴下点燃了下 面12"处的棉花。 E：没有任何样品，在第二次移走测试火焰之后， 持续发红燃烧超过60秒。
3
级别要求： 94V－0 A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧 超过10 秒。 B：对于每套5件样品，10次点燃后，带火苗的燃烧的总共 时间超过50秒 C：没有任何样品一直烧到夹具上（包括有火苗的燃烧和 发红的燃烧） D：没有任何样品，燃烧融化的液滴滴下点燃了下面12"处 的棉花。 E：没有任何样品，在第二次移走测试火焰之后，持续发 红燃烧超过30秒。
UL阻燃等级
1
等级
塑料阻燃等级由HB，V-2，V-1向V-0逐级递增
1、HB：UL94标准中最底的阻燃等级。要求对于3到13 毫米厚的样 品，燃烧速度小于40毫米每分钟；小于3毫米厚的样 品，燃烧速度 小于70毫米每分钟；或者在100毫米的标志前熄灭。 2、V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。 可以有燃烧物掉下。 3、V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。 不能有燃烧物掉下。 4、V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。 不能有燃烧物掉下
美国UL阻燃、防火测试标准
美国UL阻燃、防火测试标准UL 9：窗户组件燃烧测试的安全标准(同ASTM E 163)UL 9：Standard for Fire Tests of Window AssembliesAbstract 摘要These methods of fire tests are applicable to window assemblies, including glass block and other light transmitting assemblies, for use in the protection of openings in vertical fire resistive assemblies.UL 10B：房门附件的防火测试标准(同AS'TM E 152)UL 10B：Standard for Fire Tests of Door AssembliesAbstract 摘要These methods of fire tests are applicable to door assemblies of various materials and types of construction for use in wall openings to retard the passage of fire.Tests made in conformity with these test methods register performance during the test exposure; and such tests shall not be construed as determining compliance for use after exposure to fire.It is the intent that tests made in conformity with these test methods develop data to enable regulatory bodies to determine the compliance of door assemblies for use in locations where fire resistance of a specified duration is required.These methods are intended to evaluate the ability of a door assembly to remain in an opening during a predetermined test exposure.UL 44：热绝缘线和电缆UL 44：Thermo set-Insulated Wires and CablesAbstract 摘要This Standard specifies the requirements for single-conductor and multiple-conductor thermoset-insulated wires and cables rated 600 V, 1000 V, 2000 V, and 5000 V, for use in accordance with the rules of the Canadian Electrical Code (CEC), Part 1, CSA C22.1, in Canada, Standard for Electrical Installations, NOM-001-SEDE, in Mexico, and the National Electrical Code (NEC), NFPA-70, in the United States of America.See Annex a for the complete list of types covered by this Standard and the specific electrical codes for which they are intended, and Annex b for a summary of construction and test requirements for these types.UL 83：热塑绝缘电线和电缆UL 83：Thermoplastic-Insulated Wires and CablesAbstract 摘要This Standard also specifies the requirements for submersible-pump cables, with or without jackets. No type-letter designations are assigned to these cables.UL 94：设备和器具部件用塑料材料易燃性的测试UL 94：Standard for T ests for Flammability of Plastic Materials for Parts in Devices and AppliancesAbstract 摘要These requirements cover tests for flammability of polymeric materials used for parts in devices and appliances. They are intended to serve as a preliminary indication of their acceptability with respect to flammability for a particular application.The methods described in this Standard involve standard size specimens and are intended to be used solely to measure and describe the flammability properties of materials, used in devices and appliances, in response to a small open flame or radiant heat source under controlled laboratory conditions.UL 94 HB：塑料水平燃烧测试UL 94 HB：Horizontal Burning Plastics TestAbstract 摘要ASTM D 635, Test Method for Rate of Burning and/or Extent and Time of Burning ofSelf-Supporting Plastics in a Horizontal Position (IEC 707, Methods of Test for the Determination of the Flammability of Solid Electrical Insulating Materials When Exposed to an Igniting Source, ISO 1210, Plastics – Determination of the Burning Behavior of Horizontal and Vertical Specimens in Contact with a Small Flame Ignition Source)UL 94 HBF：HF-1，HF-2泡沫塑料水平燃烧测试UL 94 HBF：Horizontal Burning foam Test for Classifying Materials HBF, HF-1, or HF-2Abstract 摘要ASTM D 4986, Standard Test Method for Horizontal Burning Characteristics of Cellular Polymeric Materials (ISO/DIS 9772.3, Cellular Plastics – Determination of Horizontal Burning Characteristics of Small Specimens Subjected to a Small Flame)UL 94 V：塑料垂直燃烧性测定UL 94 V：Vertical Burning plastics TestAbstract 摘要ASTM D 3801, Method for Measuring the Comparative Extinguishing Characteristics of Solid Plastics in a Vertical Position (IEC 707, ISO 1210)UL 94 5V：塑料垂直燃烧测试UL 94 5V：Vertical Burning plastics Test, 5VA or 5VBAbstract 摘要ASTM D 5048, Standard Test Method for Measuring the Comparative Burning Characteristics and Resistance to Burn-Through of Solid Plastics Using a 125 mm Flame (ISO 10351, Plastics – Method of Test for the Determination of Combustibility of Specimens Using a 125 mm Flame Source)以上资料由防火资源网（）防火测试中心整理或发布。
美国阻燃资料标准及测试方法[最新]
![美国阻燃资料标准及测试方法[最新]](https://img.taocdn.com/s3/m/c381e38d6aec0975f46527d3240c844769eaa08d.png)
美国阻燃材料标准及测试方法美国阻燃材料标准为ANSI/UL-94-1985标准UL94试验共有五种：1．,,,,,B级的水平燃烧试验2．,,,,,94V-0、94V-1、94V-2级的垂直燃烧试验3．,,,,,94,,,,,5-V级的垂直燃烧试验4．,,,,,用辐射板的火焰蔓延指数试验（按ASTM,,,,,E,,,,,162的标准测定这里不作介绍）,,,,,5．,,,,,94VTM-0,94VTM-1,94VTM-2级的垂直燃烧试验（VTM指极薄的材料这里不作介绍）现分述如下：1．94HB级的水平燃烧试验方法本试验采用长127mm，宽12.7mm，最大厚度12.7mm，最小厚度3.05mm的小条状试样。
在无通风的试验箱中进行。
评为94HB级的材料，试样厚度为12.7mm时，在76.2mm标距上的燃烧速度不大于38.1mm/min，或试样厚度小于3.05mm时，燃烧速度不大于38.1mm/min或在达到102mm标线之前，必须停止燃烧。
,,,,,2．94V-0、94V-1、94V-2级的垂直燃烧试验方法UL94中的垂直燃烧试验根据样品燃烧时间，熔滴是否引燃脱脂棉等试验结果，把聚合物材料定为V-2,V-1,V-0和5-V四个级别，其中以V-2级为最低阻燃级，5-V级为最高阻燃级。
先介绍94V-0、94V-1、94V-2级试验方法。
此试验用小条试样长127mm，宽12.7mm，最大厚度12.7mm。
在无通风试验箱中进行。
试样上端（6.4mm的地方）用支架上的夹具夹住，并保持试样的纵轴垂直。
试样下端距灯嘴9.5mm，距干燥脱脂棉表面305mm.。
将本生灯点燃并调节至产生19mm高的蓝色火焰，把本生灯火焰置于试样下端，点火10s，然后移去火焰（离试样至少152mm 远），并记下试样有焰燃烧时间。
若移去火焰后30s内试样的火焰熄灭，必须再次将本生灯移到试样下面，重新点燃试样点火10s，然后再次移开本生灯火焰，并记下试样的有焰燃烧和无焰燃烧的续燃时间。
阻燃测试方法(UL知识)PPT课件
V0 ≤10s ≤50s ≤30s NO NO
脱脂棉：50×50×6mm
V1 ≤30s ≤250s ≤60s NO NO
V2 ≤30s ≤250s ≤60s NO YES
19
UL94燃烧测试
V测试重测条件
如果一套5份样本中只有一份样本不符合以上 要求，用另一套样本进行重测。
V0: 51-55s V1和V2: 251-255s
10
UL塑料测试概况
V测试和VTM测试区别 V测试的厚度：0.25-13mm VTM测试的厚度：0-0.025mm 0.025-0.25mm的可以随意选择
11
UL塑料测试概况
不符合要求的样品 1、尺寸（倒角） 2、包装 3、污染（记号，标识）
12
UL塑料测试概况
Relative Thermal Index (RTI) 相对热指数：该温度条件下，材料在10万小
16
UL94燃烧测试
样本条件
1、23±2℃和50±5％RH下放置至少48小时 2、在70±1℃下放置168小时，然后在23±2℃的干燥器中
冷却4小时 3、实验室温度为15－35℃，湿度为45－75％ 4、干燥器中的棉花至少在使用24小时前放入 5、样本和棉花应在30分钟内使用
17
UL94燃烧测试
整的百格测试 分析测试：尺寸稳定性，比重，热变形，吸水性 其他性能：老化，UV/浸水，LTTA（长期高温老化）
3
UL塑料测试概况
UL塑料类别和标准
类别：QMFZ2/OCDT2-塑料 QMRX2-金属化零件 QMMY2-成品零件 QMTO2-用于季节性和假日装饰性产品的聚合材料
标准：UL94,UL746A,UL746D UL746B和UL746C与ASTM的部分标准相似
UL94_塑料阻燃性能测试方法
表3-9 装修材料燃烧性能分级测试方法
标准方法
级别及判定
适用
铺地材料临界辐射通量的测定 辐 射热源法
GB/T 11785
B1 临界辐射通量0.45W/cm2
B2 临界辐射通量0.22W/cm2
地面装修材料
纺织织物燃烧性能试验方法 氧指数法
GB 5454-1997
纺织织物燃烧性能试验方法 垂直法
GB 5455-1997
标准号
灼热丝试验法和导则 针焰试验法
用发热器的不良接触实验法 本生灯型火焰试验法
GB-5169.4-1985 GB-5169.5-1985 GB-5196.6-1985 GB-5169.7-1985
3.2 测试标准及法规
表3-4 塑料燃烧性能测试标准
塑料燃烧性能实验方法 氧指数法 炽热棒法
水平燃烧法 垂直燃烧法 点着温度的测定
3.3 点燃性及自熄性测试
① 塑料样品尺寸
表2-11 LOI 试样尺寸
类型
自撑材料
非自撑 材料
型式 Ⅰ
长/mm
基本 尺寸
极限 偏差
Ⅱ 80-150 --
Ⅲ
Ⅳ 70-150
Ⅴ
140
-5
宽/mm
基本 尺寸
极限 偏差
厚/mm
基本 尺寸
极限 偏差
4 ±0.25
10
10 ±0.5
﹤10.5 -±0.5
6.5
3.2 测试标准及法规
表3-2 电子电器领域材料或产品燃烧能测试标准
电线电缆燃烧性能试验方法 电线电缆燃烧试验方法 总则 电线电缆燃烧试验方法 单根电线电缆垂直燃烧试验方法 电线电缆燃烧试验方法 单根电线电缆水平燃烧试验方法 电线电缆燃烧试验方法 单根电线电缆倾斜燃烧试验方法 电线电缆燃烧试验方法 成束电线电缆燃烧试验方法 电线电缆燃烧试验方法 电线电缆耐火特性试验方法 电线电缆燃烧试验方法 烟浓度试验方法
阻燃检测方法
UL94中阻燃性要求最低的是UL94HB试验，该实验的式样为水平放置，在25.4MM和102mm处（从样条的一角算起）做有标记。
用本生灯将式样灼烧30s，测定式样的燃烧程度及燃烧速度。
以3个式样的平均值作为测定值。
并按照下述的标准将材料分级。
1.HB-1 两标记间的燃烧速度≤38mm每分钟
2.HB-2 两标记间的燃烧速度≤76mm每分钟
3.HB-3 在102mm标记前自熄。
UL94系列的一个表更方法是UL945V试验。
此试验用于比较不同式样的燃烧特征，但着重于试样是否被燃透。
试验时，从试样的一角施加125mm 长的火焰，共施加5次，每次间隔5s。
记录名燃及阴燃的时间，观察试样是否被燃透。
如试样的明燃及阴燃时间总共＜60s，且试样未燃透，则被试材料为5A级。
如试样的明燃及阴燃小于60s，但燃透了则为5VB。
V-0级别
明燃时间小于10s，明燃总时间（10次点燃）小于等于50s，无熔滴引燃脱脂棉，试样不燃至夹具，点火源移走后，阴燃时间小于等于30s。
V-1级别
明燃时间小于30s，明燃总时间（10次点燃）小于等于250s，无熔滴引燃脱脂棉，试样不燃至夹具，点火源移走后，阴燃时间小于等于60s。
V-2级别
明燃时间小于30s，明燃总时间（10次点燃）小于等于250s，无熔滴引燃脱脂棉，试样不燃至夹具，点火源移走后，阴燃时间小于等于60s。
试样的厚度为3.2mm、1.6mm。
ul94v-0阻燃测试标准 火焰高度
《UL94V-0阻燃测试标准：火焰高度》一、UL94V-0阻燃测试标准1.1 UL94V-0阻燃测试标准简介UL94V-0阻燃测试标准是由美国Underwriters Laboratories （UL）制定的一项用于评估塑料自燃性能的测试标准。
该测试标准旨在确定材料在垂直状态下的自燃性能，根据其燃烧速度和燃烧后停止时间，将塑料材料分为不同的阻燃等级，其中UL94V-0是最高级别的阻燃等级，代表材料在火焰源移开后自熄的能力。
1.2 UL94V-0阻燃测试标准的测试方法UL94V-0阻燃测试标准主要包括垂直燃烧测试和倾斜燃烧测试两种方法。
在垂直燃烧测试中，样品将被点燃并悬挂在垂直位置，燃烧过程中观察火焰的蔓延情况和燃烧时间；在倾斜燃烧测试中，样品将被点燃并倾斜45度角，观察火焰蔓延情况和燃烧时间。
通过这两种测试方法的评估，可以确定材料的阻燃性能等级。
二、火焰高度与UL94V-0阻燃等级的关系2.1 火焰高度在UL94V-0阻燃测试中的重要性火焰高度是评估材料阻燃性能的重要参数之一。
在UL94V-0阻燃测试中，火焰高度直接反映了材料在火焰作用下的燃烧情况和火焰的蔓延速度。
通常情况下，火焰高度越小，代表材料的阻燃性能越好。
2.2 火焰高度与UL94V-0阻燃等级的关系根据UL94V-0阻燃测试标准，不同阻燃等级对应着不同的火焰高度要求。
具体来说，UL94V-0阻燃等级要求燃烧时间少于10秒、火焰高度小于或等于 125mm、燃烧碎片不会点燃细棉花以及不会火焰传播到夹具顶端。
三、我对UL94V-0阻燃测试标准和火焰高度的理解3.1 对UL94V-0阻燃测试标准的个人观点UL94V-0阻燃测试标准对塑料材料的阻燃性能进行了严格的评估，对于提高产品的安全性和可靠性具有重要意义。
通过UL94V-0阻燃测试，可以有效减少材料燃烧时释放的有害气体和烟雾，降低火灾发生后的危害程度，符合环保和安全的发展趋势。
3.2 对火焰高度的个人理解火焰高度是反映材料燃烧性能的直观指标，其大小直接关系到火灾发生后的扩散速度和烟气排放量。
UL94阻燃等级测试标准及方法
UL94阻燃等级测试标准及方法1．94HB级的水平燃烧试验方法 本试验采用长127mm，宽12.7mm，最大厚度12.7m m，最小厚度3.05mm的小条状试样。
在无通风的试验箱中进行。
评为94HB级的材料，试样厚度为12.7mm时，在76.2mm标距上的燃烧速度不大于38.1mm/min，或试样厚度小于3.05mm时，燃烧速度不大于38.1mm/min或在达到102mm标线之前，必须停止燃烧。
2．94V-0、94V-1、94V-2级的垂直燃烧试验方法 UL94中的垂直燃烧试验根据样品燃烧时间，熔滴是否引燃脱脂棉等试验结果，把聚合物材料定为V-2,V-1,V-0和5-V四个级别，其中以V-2级为最低阻燃级，5-V级为最高阻燃级。
先介绍94V-0、94V-1、94V-2级试验方法。
此试验用小条试样长127mm，宽12.7mm，最大厚度12.7mm。
在无通风试验箱中进行。
试样上端（6.4mm的地方）用支架上的夹具夹住，并保持试样的纵轴垂直。
试样下端距灯嘴9.5mm，距干燥脱脂棉表面305mm.。
将本生灯点燃并调节至产生19mm高的蓝色火焰，把本生灯火焰置于试样下端，点火10s，然后移去火焰（离试样至少152mm远），并记下试样有焰燃烧时间。
若移去火焰后30s内试样的火焰熄灭，必须再次将本生灯移到试样下面，重新点燃试样点火10s，然后再次移开本生灯火焰，并记下试样的有焰燃烧和无焰燃烧的续燃时间。
若试样熔滴有烟棵里，让其落入试样下305mm的脱脂棉上，看其是否引燃脱脂棉。
若脱脂棉着火，评级时应考虑其因素。
具体分级指标如下。
3．94 5-V级的垂直燃烧试验方法 94 5-V级垂直燃烧试验分A法和B法两种（A法为试条，B法为试片），是比94V-0、94V-1、94V-2测试更严格的实验方法。
以A法为例，将试条（127mm╳12.7mm）上端6.4mm处夹住并保持其纵轴垂直，喷灯安装在灯座的斜面上，使等于垂直线20度角。
UL94HF系列阻燃测试及介绍
UL认证即美国保险商实验所进行的各种认证的总称。
UL关于塑料燃烧性的认证方法有两种：一种是我们通常看到最多的UL–94 V0、V1、V2、V5，这是垂直燃烧的测试方法；另一种是我们一般很少见到的UL94 HB﹐这是水平测试的方法。
UL94 HB 水平燃烧 这种塑料能慢慢燃烧但不能自熄。
这种类型是UL的最低等级，经常是用纵向V0、V1或V2方式行不通时才采用该方法。
UL94 V0、V1、V2、V5 垂直燃烧 UL阻燃性分类体系如下：UL94 V0评定方法：从点燃后把火焰移开后样品能快速自熄到在一定时间间隙内无燃烧的熔体滴落（也就是说，燃烧着的熔体滴落在位于测试样品下面的一英尺的棉花垫上﹐不能引燃棉花）。
UL94 V1评定方法与V0类似，只不过它要求的自熄时间要长些。
这种测试允许熔体滴落在棉花垫上，但不能点燃棉花。
UL94 V2和V1相同，只是它允许燃烧着的熔滴将一英尺下面的棉花点燃。
UL94 V5是最严格的检测方法，它涉及塑料制品实际在火焰里的寿命。
实验要求火焰长度为5in，对测试样品施加五次燃烧，其间不允许有熔滴滴落，不允许测试样品有明显的扭曲，也不能产生任何被烧出来的洞。
UL 94-2006 HBF/HF-1/HF-2 泡沫塑料水平燃烧试验——防火测试UUL 94-2006 HBF/HF-1/HF-2 泡沫塑料水平燃烧试验测试类别：防火测试，泡沫塑料水平燃烧试验，ANSI/UL 94-2006, Clause 121、样品尺寸标准试样为长(150±5)mm，宽(50±1)mm，厚度为最小厚度和最大厚度，但最大厚度不应超过13mm。
如果最小厚度或最大厚度试验结果指示不一致，中等厚度的试样也应提供和试验，中等厚度的增量不应超过6mm，试样的最大宽度不应超过50mm。
2、样品数量每种厚度和状态调节条件10个试样。
3、状态调节温度(23±2)℃，相对湿度(50±5)%的环境下调节至少48h。
美国UL94阻燃等级测试方法与标准
美国UL94阻燃等级测试方法与标准UL94是广泛应用的塑料材料可燃性能标准之一，用于评估材料在点燃后熄灭的能力。
根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧等多种评判方法，每种材料根据颜色或厚度都可以得到许多值。
在选择材料时，应满足塑料零件壁部分的厚度要求，___等级应与厚度值一起报告。
UL94共有12个防火等级，其中VTM-0、VTM-1、VTM-2适用于塑料薄膜，HBF、HF1、HF2适用于发泡材料。
塑料阻燃等级由HB、V-2、V-1向V-0逐级递增。
UL94可燃性试验包括水平燃烧测定方法、垂直燃烧测试方法等四个测试方法。
HB级别要求：对于厚度为0.120"到0.500"之间的样品，不能超过1.5"每分钟，大于3.0"的跨度，或者对于厚度为0.120"的样品，不能超过3.0"的跨度，或者在火焰没有碰到4.0"标记的时，样品就自燃。
___防火测试报告需要包括UL94 HB级水平燃烧等内容，试样尺寸为125mm×13mm×原厚（最大不超过13mm），至少6根。
试样环境调节为（23±2)℃，(50±5)%RH，48h。
试验方法为试样水平放置，火焰高度为20mm，施加火焰时间为30s，燃烧速率V=烧损长度L/燃烧时间t。
___ 94 V-0、V-1、V-2垂直燃烧试验中，V-2级别要求样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭，可以引燃30cm下方的药棉；V-1级别要求样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭，不能引燃30cm下方的药棉；V-0级别要求样品进行两次10秒的燃烧测试后，火焰在10秒内熄灭，不能有燃烧物掉下。
具体分级指标如下。
Level Test Project 94V-0.94V-1.94V-2The level test project includes the following parameters:1.Maximum n time of flame after ten ns (s): 50.50.2502.Maximum n time of flame for individual samples (s):10.30.303.n time without flame (s): 30.60.604.The ___: at least 20 samples of size 125mm X 13mm X original thickness (maximum not exceeding 13mm)___ ___:One group at (23±2)℃。
ul 94v试验方法 -回复
ul 94v试验方法-回复文章标题：UL 94V试验方法：火焰阻燃性能等级的测试与评定引言：UL 94V试验方法是一种广泛应用于塑料材料防火性能评估的国际化标准。
该试验方法通过对材料在火焰作用下的燃烧性能进行测试和评定，旨在确保塑料材料在各种应用场景中的安全性。
本文将一步一步回答UL 94V试验方法相关问题，探究其测试与评定的细节，以及其在塑料材料行业中的重要性。
一、试验目的：UL 94V试验方法主要目的是评估塑料材料的阻燃性能等级，以决定材料在实际应用中的安全性。
该测试方法根据样品在火焰下的燃烧情况，将材料分为不同的等级：V-0、V-1、V-2、HB等，以区分材料的火焰阻燃性能。
二、试验流程及步骤：1. 样品准备：首先，准备标准尺寸为125mm×13mm×3mm的样品，确保样品的表面平整、无划痕，并且样品的厚度均匀。
2. 试验条件设定：进行试验前，应设定合适的试验条件，包括试验室温度、相对湿度和荧光灯照明条件等。
这些条件需符合标准要求，保证试验结果的可比性和准确性。
3. 进行燃烧测试：将样品水平放置在垂直的燃烧台上，点燃样品下部，使火焰与样品接触并保持持续燃烧，观察样品在燃烧过程中的行为。
4. 观察和评定：观察样品在燃烧过程中的燃烧速度、火焰蔓延情况、滴落情况等，根据试验要求进行评定。
根据样品是否自燃熄灭、碳气化时间、燃烧剩余等指标，可确定样品的阻燃性能等级。
5. 结果记录与分析：记录试验结果，并根据不同的等级标准进行分析和判定。
分类评定结果有利于消费者和制造商选择合适的材料以确保产品的安全性。
三、试验结果及评定等级：根据UL 94V试验方法，根据样品在燃烧过程中的不同行为，可将材料分为以下等级：1. V-0等级：样品在火焰作用下自燃并熄灭后的时间不超过10秒，无滴落形成且无燃烧剩余。
2. V-1等级：样品在火焰作用下自燃并熄灭后的时间不超过30秒，无滴落形成，但燃烧剩余不超过50。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UL塑料测试概况
开项和测试
开项条件：样品、协议、预付款 测试出现不符合：1、提供重新测试的选择 2、修订测试范围
7
UL塑料测试概况
抽检
抽检频次：4次/年 抽检内容：成分测试（TGA,IR,DSC） 阻燃性 电气性能（如有必要） 抽检结果：符合 不符合（如果是工程方面的原因，允许出现第二 次不符合）
3
UL塑料测试概况
UL塑料类别和标准
类别：QMFZ2/OCDT2-塑料 QMRX2-金属化零件 QMMY2-成品零件 QMTO2-用于季节性和假日装饰性产品的聚合材料 标准：UL94,UL746A,UL746D UL746B和UL746C与ASTM的部分标准相似
4
UL塑料测试概况
典型的塑料项目
10
UL塑料测试概况
V测试和VTM测试区别
V测试的厚度：0.25-13mm VTM测试的厚度：0-0.025mm
0.025-0.25mm的可以随意选择
11
UL塑料测试概况
不符合要求的样品 1、尺寸（倒角） 2、包装 3、污染（记号，标识）
12
UL塑料测试概况
Relative Thermal Index (RTI)
8
UL塑料测试概况
样条尺寸
V,HB,5V条状
W W=13.0±0.5mm L=125±5mm radius半径＜1.3mm L
5V片状
W=150±5mm
L=150±5mm
9
UL塑料测试概况
样条尺寸
VTM
W W=50±1mm L=200±5mm radius半径＜2mm L
发泡材料
W=50±5mm L=150±5mm radius半径＜2mm
UL94燃烧测试
VTM测试
样本尺寸不同，所有测试过程和判定标准同V测试
23
UL746介绍
UL746测试项目
HAI-高电流电弧燃烧测试 HWI-热线圈燃烧测试 CTI-相对电痕指数
24
25
19
V0 ≤10s ≤50s ≤30s NO NO
V1 ≤30s ≤250s ≤60s NO NO
V2 ≤30s ≤250s ≤60s NO YES
UL94燃烧测试
V测试重测条件 如果一套5份样本中只有一份样本不符合以上 要求，用另一套样本进行重测。 V0: 51-55s V1和V2: 251-255s
需要提交测试：新产品提交 材料配方更改 增加生产工厂 不需要提交测试：更换型号名称 增加商品名/商标
5
UL塑料测试概况
UL申请须知关键点
颜色：本色、黑色、白色、红色（绿色） 需提供颜料的比例：无机颜料≤5％ 有机颜料≤0.5％ 样品厚度：0.025mm－13mm 材料：regrind料≤25％ recycled料 禁用
15
UL94燃烧测试
火焰校准
20mm火焰：甲烷气体（浓度≥98％），经过调节产生 105ml/分钟的气流量，背压低于10mm水。 调节产生20 ±1mm高度的蓝色火焰。 校准每月至少一次。 125mm火焰：气流量为965ml/分钟，背压为125±25mm水 火焰总高度125±10mm，其中蓝色内焰的高 度为40±2mm。
HB水平燃烧
25mm
75mm
判定条件： 1、样品厚度在3.0-13mm之间75mm跨度内燃烧速率不超过 40mm每分钟 2、样品厚度小于3mm在75mm跨度内燃烧速率不超过75mm 每分钟
18
UL94燃烧测试
V垂直燃烧
条件 每根样条的t1或t2 5根样条的t1加t2总 每根样条的t2加t3 火焰燃烧到夹具 脱脂棉引燃 脱脂棉：50×50×6mm
相对热指数：该温度条件下，材料在10万小 时后，机械性能保持≥50％
一般通过加速老化，根据线性关系描点推测
13
UL塑料测试概况
UL黄卡解读 ul.docx
14
UL94燃烧测试
UL测试等级
HB－水平燃烧测试 V－20mm垂直燃烧测试 VTM－薄片材料垂直燃烧测试 5V－125mm垂直燃烧测试 HBF－水平燃烧发泡材料测试
20
UL94燃烧测试
5V测试
燃烧条件：用蓝色内焰；火焰5秒点燃、5秒离开、间隔5次 加测片状样本：环架直径150mm
21
UL94燃烧测试
5V燃烧测试等级
条件 每根样条的t1加t3 脱脂棉引燃 片状样本是否出现孔 脱脂棉：50×50×6mm
22
5VA ≤60s NO NO
5VB ≤60s NO YES
UL塑料阻燃测试 应用说明
>>>>>>>>>>>>>>>>>>>>>>>>
1
目录
UL塑料测试概况 UL94燃烧测试
UL746介绍
2
UL塑料测试概况
UL可提供的塑料测试
ID测试：IR,TGA,DSC 可然性测试：UL94 电气测试：HAI,HWI,CTI,D-495,HVTR/HVAR,GWI,DS,VR,SR 物理性能：拉伸强度，拉力冲击，弯曲强度，缺口冲击，完 整的百格测试 分析测试：尺寸稳定性，比重，热变形，吸水性 其他性能：老化，UV/浸水，LTTA（长期高温老化）
16
UL94燃烧测试
样本条件
1、23±2℃和50±5％RH下放置至少48小时 2、在70±1℃下放置168小时，然后在23±2℃的干燥器中 冷却4小时 3、实验室温度为15－35℃，湿度为45－75％ 4、干燥器中的棉花至少在使用24小时前放入 5、样本和棉花应在30分钟内使用
17
UL94燃烧测试
