变频器的工作原理
变频器的工作原理与控制方式
变频器的工作原理与控制方式变频器（Variable Frequency Drive，缩写为VFD），又称为交流调速器（AC Drive），是一种用于调节交流电机转速的电子装置。
它通过改变输入电压的频率和幅值来控制电机的转速。
变频器工作原理主要涉及开关技术、PWM调制技术、电机驱动理论等方面内容，下面将详细介绍。
一、变频器的工作原理1.开关技术变频器利用开关电子器件（如晶体管、IGBT等）来实现对输入电源的开关控制。
通过不断开关电路，形成等效于几十千赫兹至几千千赫兹的高频方波，从而形成理想的正弦波输出。
2.PWM调制技术PWM（Pulse Width Modulation）调制技术是指通过改变开关装置的导通时间和关断时间，以一定占空比形式控制开关管工作的方式。
在变频器中，PWM技术可以实现加减压、变频和控制电机的转速。
3.电机驱动理论变频器通过改变输入电压的频率和幅值来调节电机的转速。
在工作过程中，通过改变开关器件导通时间和关断时间，将输入电压的频率调节到所需的频率范围，实现对电机转速的精准控制。
二、变频器的控制方式1.V/f控制方式V/f控制方式（Voltage/frequency ratio control）是一种常用的变频器控制方式。
它通过传感器检测电机当前的转速，并根据转速信号和预设的转速曲线进行比较，计算所需输出频率，并根据预设的V/f比值进行控制，实现对电机速度的调节。
2.向量控制方式向量控制方式（Vector Control）又称矢量控制方式，是一种高性能的变频器控制方式。
它通过传感器检测电机当前的转速、转矩和位置等信息，并根据这些信息进行精确计算和控制，实现对电机速度、转矩和位置等的准确控制。
3.矢量控制方式矢量控制方式（Direct Torque Control，缩写为DTC）是一种高性能的变频器控制方式。
它通过传感器检测电机当前的转速、转矩等信息，并根据转速、转矩的变化率进行预测和计算，在每个采样周期内调节电机的转速和转矩，实现对电机的精确控制。
变频器工作原理
变频器工作原理
变频器是一种将电源频率变换为可调节输出频率的电子设备。
其工作原理主要包括四个部分：整流、逆变、滤波、控制。
整流：变频器将交流电源通过整流电路转化为直流电源，提供给逆变部分使用。
逆变：变频器通过逆变部分将直流电源转化为可调节的交流电源，并将其输出给电机，实现调节电机转速的目的。
滤波：由于逆变部分输出的交流电源有很高的谐波成分，需要通过滤波电路消除谐波，使电机可以得到干净稳定的电源。
控制：变频器通过控制部分对输出电源进行调节，以实现对电机转速、转矩、转向等参数的精确控制。
参考内容：
1. “变频器的工作原理及应用”-《电子产品世界》杂志
2. “变频器的原理及控制策略”-《机床与液压》杂志
3. “变频器设计的分析与实现”-《控制理论与应用》杂志
4. “变频器的故障分析及处理”-《电力电器》杂志
5. “变频器使用的注意事项”-《电子技术》杂志。
变频器的工作原理
变频器的工作原理一、引言变频器是一种用于调节电机转速和输出功率的电子设备。
它通过改变输入电源的频率和电压来控制电机的转速。
本文将详细介绍变频器的工作原理，包括其基本组成部分和工作原理。
二、变频器的基本组成部分1. 整流器：变频器的输入电源为交流电，整流器将交流电转换为直流电，以供给后续的逆变器使用。
2. 逆变器：逆变器将直流电转换为交流电，并通过调节输出电压的频率和幅值来控制电机的转速。
3. 控制电路：控制电路接收来自用户的输入信号，并根据用户的要求来调节变频器的输出频率和电压。
4. 保护电路：保护电路用于监测变频器的工作状态，并在出现异常情况时采取相应的保护措施，以保证变频器和电机的安全运行。
三、变频器的工作原理1. 输入电源的整流变频器的输入电源为交流电，通过整流器将交流电转换为直流电。
整流器通常采用整流桥电路来实现，它由四个二极管组成。
当交流电的正半周时，两个二极管导通，将电流导向正极；当交流电的负半周时，另外两个二极管导通，将电流导向负极。
这样，交流电就被整流成了直流电。
2. 逆变器的工作逆变器将直流电转换为交流电，并通过调节输出电压的频率和幅值来控制电机的转速。
逆变器通常采用IGBT（绝缘栅双极型晶体管）来实现，它具有高开关速度和低导通压降的特点。
逆变器的工作原理可以简单描述为：根据控制电路的指令，逆变器将直流电按照一定的频率和幅值进行开关，从而产生与输入电源频率和幅值不同的交流电输出。
3. 控制电路的作用控制电路接收来自用户的输入信号，并根据用户的要求来调节变频器的输出频率和电压。
控制电路通常由微处理器和其他电子元件组成，它可以监测电机的转速、电流和温度等参数，并根据这些参数来调整逆变器的输出。
用户可以通过控制电路来实现对电机的精确控制，例如调节转速、启停电机、反向运行等。
4. 保护电路的功能保护电路用于监测变频器的工作状态，并在出现异常情况时采取相应的保护措施，以保证变频器和电机的安全运行。
变频器工作原理

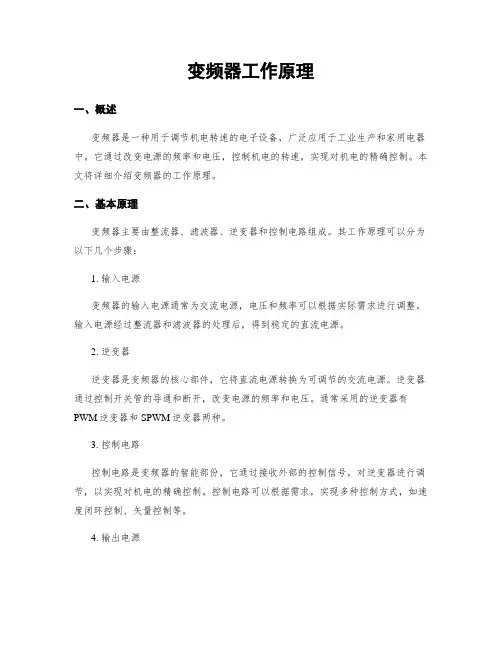

变频器工作原理一、概述变频器是一种用于调节机电转速的电子设备，广泛应用于工业生产和家用电器中。
它通过改变电源的频率和电压，控制机电的转速，实现对机电的精确控制。
本文将详细介绍变频器的工作原理。
二、基本原理变频器主要由整流器、滤波器、逆变器和控制电路组成。
其工作原理可以分为以下几个步骤：1. 输入电源变频器的输入电源通常为交流电源，电压和频率可以根据实际需求进行调整。
输入电源经过整流器和滤波器的处理后，得到稳定的直流电源。
2. 逆变器逆变器是变频器的核心部件，它将直流电源转换为可调节的交流电源。
逆变器通过控制开关管的导通和断开，改变电源的频率和电压。
通常采用的逆变器有PWM逆变器和SPWM逆变器两种。
3. 控制电路控制电路是变频器的智能部份，它通过接收外部的控制信号，对逆变器进行调节，以实现对机电的精确控制。
控制电路可以根据需求，实现多种控制方式，如速度闭环控制、矢量控制等。
4. 输出电源经过逆变器和控制电路的处理，变频器将调整后的交流电源输出给机电。
机电根据接收到的电源信号，调整转速和转矩，实现精确的控制。
三、工作流程变频器的工作流程可以简单描述为以下几个步骤：1. 电源接入将变频器的输入端与交流电源连接，确保电源稳定并符合变频器的额定电压和频率要求。
2. 参数设置通过控制面板或者上位机软件，设置变频器的参数，包括机电额定功率、额定电流、转速范围等。
3. 控制信号输入根据需要，将外部的控制信号输入到变频器的控制端口，如摹拟信号、数字信号或者通信信号。
4. 控制电路处理控制电路接收到控制信号后，根据设定的参数和控制算法，对逆变器进行调节，生成相应的电源信号。
5. 机电控制经过逆变器调节后的电源信号被输出给机电，机电根据接收到的信号，调整转速和转矩，实现精确的控制。
四、应用领域变频器广泛应用于工业生产和家用电器中，以下是一些常见的应用领域：1. 工业生产变频器在工业生产中，可用于控制各种类型的机电，如水泵、风机、压缩机等。
变频器工作原理
变频器工作原理一、引言变频器是一种电力电子器件，广泛应用于工业生产中的电机调速控制系统中。
本文将详细介绍变频器的工作原理。
二、工作原理1. 交流电源输入变频器通过交流电源供电，通常为三相交流电源。
交流电源经过整流和滤波后，得到稳定的直流电源。
2. 逆变器逆变器是变频器的核心部件，它将直流电源转换为可调频率和可调幅度的交流电源。
逆变器由多个功率开关器件（如IGBT）组成，通过控制这些开关器件的开关状态，可以调节输出电压的频率和幅度。
3. 控制单元控制单元是变频器的大脑，它负责接收用户输入的控制信号，并根据这些信号来控制逆变器的输出。
控制单元通常由一块微处理器芯片组成，它可以根据用户的需求来调整电机的转速。
4. 反馈回路为了实现精确的电机转速控制，变频器通常配备了反馈回路。
反馈回路通过传感器（如编码器）来监测电机的转速，并将实际转速信息反馈给控制单元。
控制单元根据反馈信息来调整逆变器的输出，使电机的实际转速与设定值保持一致。
5. 保护功能变频器还具有多种保护功能，以保证电机和变频器的安全运行。
例如，过电流保护可以防止电机过载；过温保护可以防止电机过热；短路保护可以防止电路短路等。
三、应用领域变频器广泛应用于各个领域的电机调速控制系统中。
以下是一些常见的应用领域：1. 工业生产变频器在工业生产中被广泛应用于各种设备的调速控制，如风机、水泵、压缩机等。
通过调整电机的转速，可以实现对设备的精确控制，提高生产效率。
2. 交通运输变频器在电动车辆和铁路交通中的应用越来越广泛。
通过控制电机的转速，可以实现对车辆的平稳加速和减速，提高能源利用率。
3. 新能源领域随着新能源的快速发展，变频器在太阳能发电和风力发电等领域的应用也越来越重要。
通过控制电机的转速，可以实现对发电设备的最佳工作状态，提高能源利用效率。
四、优势和挑战变频器具有以下优势：1. 节能高效：通过调整电机的转速，可以根据实际需求来调节能量的消耗，提高能源利用效率。
变频器的工作原理
变频器的工作原理一、引言变频器是一种用于控制交流电动机转速的电子设备，广泛应用于工业生产中。
本文将详细介绍变频器的工作原理，包括基本原理、主要组成部分和工作过程。
二、基本原理变频器的基本原理是通过改变输入电源的频率来控制电机的转速。
传统的交流电源提供的电力是固定频率的，例如50Hz或60Hz，而变频器可以将输入电源的频率调节为不同的数值，从而改变电机的转速。
三、主要组成部分1. 整流器：变频器的输入电源通常为交流电，整流器用于将交流电转换为直流电。
整流器通常由整流桥电路组成，将交流电转换为直流电供给后续的逆变器使用。
2. 逆变器：逆变器是变频器的核心部件，它将直流电转换为可调频率的交流电。
逆变器通常由多个功率晶体管或IGBT组成，通过控制这些晶体管的开关状态，可以产生不同频率的交流电。
3. 控制单元：控制单元是变频器的大脑，它负责接收用户的指令，并根据指令控制逆变器的工作。
控制单元通常由微处理器和相关电路组成，可以实现多种功能，如速度控制、转矩控制等。
4. 过载保护装置：变频器通常配备过载保护装置，用于监测电机的负载情况。
当电机负载过大时，过载保护装置会自动切断电源，以保护电机和变频器不受损坏。
四、工作过程变频器的工作过程可以分为以下几个步骤：1. 输入电源经过整流器转换为直流电，并供给逆变器使用。
2. 控制单元接收用户的指令，根据指令控制逆变器的工作。
用户可以通过控制单元设置电机的转速、转矩等参数。
3. 逆变器根据控制单元的指令，控制功率晶体管或IGBT的开关状态，产生可调频率的交流电。
交流电的频率决定了电机的转速。
4. 变频器将调节后的交流电供给电机，电机根据输入的电源频率进行工作。
由于变频器可以调节输入电源的频率，因此可以实现电机的无级调速。
5. 过载保护装置实时监测电机的负载情况，当负载过大时，自动切断电源，保护电机和变频器。
五、应用范围变频器广泛应用于工业生产中，特别是需要对电机转速进行精确控制的领域。
变频器的工作原理
变频器的工作原理一、引言变频器是一种电力电子设备，用于控制交流电机的转速和扭矩。
它通过改变电源电压和频率，实现对电机的精确控制。
本文将详细介绍变频器的工作原理。
二、工作原理1. 电源输入变频器通常由三相交流电源供电。
交流电源经过整流和滤波后，得到稳定的直流电压。
2. 逆变器逆变器是变频器的核心部件，它将直流电压转换为交流电压。
逆变器采用高频开关器件（如IGBT）来控制电流的流动。
通过调整开关器件的开关频率和占空比，逆变器可以产生不同频率和幅值的交流电压。
3. 控制单元控制单元是变频器的智能部分，它接收用户输入的控制信号，并根据设定的参数计算出逆变器的工作状态。
控制单元通常由微处理器和逻辑电路组成，它可以实现多种控制策略，如恒转矩控制、恒功率控制等。
4. 输出滤波器输出滤波器用于滤除逆变器产生的高频噪声，使输出电压更加纯净。
滤波器通常由电感和电容组成，可以有效地消除电磁干扰。
5. 反馈回路为了实现对电机的闭环控制，变频器通常需要接入反馈回路。
反馈回路可以监测电机的转速、电流等参数，并将这些信息反馈给控制单元。
控制单元根据反馈信号对逆变器的输出进行调整，以实现所需的控制效果。
6. 保护功能变频器通常具有多种保护功能，以保证设备和操作人员的安全。
常见的保护功能包括过流保护、过压保护、欠压保护、过载保护等。
当变频器检测到异常情况时，会自动切断电源或调整输出参数，以避免设备损坏。
7. 其他功能除了基本的转速和扭矩控制外，现代变频器还具有许多其他功能。
例如，它们可以实现多台电机的同步控制、运行数据的记录和分析、网络通信等。
三、应用领域变频器广泛应用于工业生产中的各种电机驱动系统。
它们可以用于风机、水泵、压缩机、输送机等各种设备。
变频器的精确控制能力可以提高设备的效率，降低能耗，延长设备寿命。
四、总结变频器是一种用于控制交流电机的电力电子设备。
它通过改变电源电压和频率，实现对电机的精确控制。
变频器由电源输入、逆变器、控制单元、输出滤波器、反馈回路、保护功能等组成。
变频器工作原理
变频器工作原理1. 引言变频器是一种电力电子设备，用于控制机电的转速和输出功率。
它通过改变输入电源的频率和电压来控制机电的运行。
本文将详细介绍变频器的工作原理。
2. 变频器的组成一个典型的变频器由以下几个组成部份组成：- 整流器：将交流电源转换为直流电源。
- 中间电路：用于存储电能，平滑输出电流。
- 逆变器：将直流电源转换为可调频率和可调幅度的交流电源。
- 控制电路：用于监测和控制变频器的运行。
3. 变频器的工作原理变频器的工作原理可以分为以下几个步骤：- 第一步：整流器将输入的交流电源转换为直流电源，并通过中间电路存储电能。
- 第二步：控制电路读取用户设定的转速和功率要求，并将其转化为逆变器的控制信号。
- 第三步：逆变器将直流电源转换为可调频率和可调幅度的交流电源，输出给机电。
- 第四步：机电根据逆变器提供的电源频率和电压进行运行，实现用户设定的转速和功率要求。
4. 整流器的工作原理整流器将输入的交流电源转换为直流电源，其工作原理如下：- 第一步：交流电源经过整流桥，将交流电转换为脉冲状的电流。
- 第二步：脉冲电流经过滤波电路，将脉冲变为平滑的直流电流。
- 第三步：平滑的直流电流通过中间电路存储电能，为逆变器提供稳定的电源。
5. 逆变器的工作原理逆变器将直流电源转换为可调频率和可调幅度的交流电源，其工作原理如下：- 第一步：直流电源经过逆变器的控制电路，生成高频脉冲信号。
- 第二步：高频脉冲信号经过逆变器的功率电路，通过调制技术生成可调频率和可调幅度的交流电源。
- 第三步：交流电源经过滤波电路，去除高频噪声，输出给机电。
6. 控制电路的工作原理控制电路用于监测和控制变频器的运行，其工作原理如下：- 第一步：控制电路读取用户设定的转速和功率要求，并将其转化为逆变器的控制信号。
- 第二步：控制电路监测机电的运行状态，如电流、转速等，并根据需要调整逆变器的输出。
- 第三步：控制电路通过反馈机制，不断调整逆变器的输出，以实现稳定的转速和功率控制。
变频器工作原理
变频器工作原理变频器是一种电气设备，用于调节交流电的频率和电压以控制电机的转速和负载。
它在各种工业领域中都有广泛的应用，如电梯、风机、泵站等。
本文将详细介绍变频器的工作原理。
一、变频器的基本组成变频器由整流器、滤波器、逆变器和控制电路组成。
整流器将交流电源转换成直流电源，滤波器用于滤除电源中的高频干扰。
逆变器将直流电转换成交流电，其频率和电压可以根据控制信号进行调节。
控制电路负责接收和处理来自用户的指令，并将相应的控制信号发送给逆变器。
二、变频器的工作原理变频器的工作原理可以简单地分为三个步骤：整流、逆变和控制。
1. 整流交流电源经过整流器后转变为直流电，整流器通常采用可控硅器件或晶闸管进行整流。
整流过程通过斩波控制来调节输出直流电压的幅值，以满足逆变器对输入电压的要求。
2. 逆变直流电进入逆变器，逆变器将其转换成交流电。
逆变器通过调节开关管的导通和截止状态来改变输出电压的形状和频率。
常见的逆变器有PWM（脉宽调制）逆变器和SPWM（正弦波脉宽调制）逆变器等。
PWM逆变器通过将直流电转换成多个脉冲信号，并通过控制脉冲信号的占空比来调节输出电压的频率和幅值。
SPWM逆变器则通过调节多个正弦波信号的振幅和频率，通过合成脉冲宽度来实现对输出电压的调节。
3. 控制控制电路接收来自用户的指令，并将其转化为控制信号发送给逆变器，从而实现对变频器输出的电压和频率的控制。
控制电路通常由微处理器、数字信号处理器和运放等组成。
三、应用举例变频器广泛应用于各行各业。
以工业领域为例，变频器可用于控制电机的转速和负载，实现对生产过程的精确控制。
在电梯行业中，变频器可通过调节电机的转速来实现平稳运行和停靠。
在风机和泵站中，变频器可以根据用户需求实现风量和水流量的控制。
四、总结通过整流、逆变和控制等步骤，变频器可以控制交流电的频率和电压，从而实现对电机转速和负载的精确控制。
变频器在工业领域中具有重要应用，为生产过程的自动化和节能提供了有效的解决方案。
变频器的工作原理
变频器的工作原理一、引言变频器是一种广泛应用于工业控制领域的电子设备，它能够将电源输入的固定频率交流电转换成可调频率的交流电，从而实现电动机的调速控制。
本文将详细介绍变频器的工作原理。
二、变频器的组成1. 整流器：变频器的输入端通常接收交流电源，整流器的作用是将交流电转换成直流电，为后续的逆变器提供能量。
2. 逆变器：逆变器是变频器的核心部件，它将直流电转换成可调频率的交流电。
逆变器通过控制开关器件的开关状态和频率，实现对输出电压的调节。
3. 控制电路：控制电路是变频器的智能部分，它负责接收外部的控制信号，如速度设定信号、启停信号等，并根据这些信号控制逆变器的工作状态，实现对电动机的精确调速控制。
4. 保护电路：保护电路用于监测变频器和电动机的工作状态，一旦发生异常情况，如过流、过压、过载等，保护电路将立即采取相应的措施，保护设备的安全运行。
三、变频器的工作原理1. 整流过程：当交流电源接入变频器时，整流器将交流电转换成直流电。
整流器通常采用可控硅器件，通过控制可控硅的导通角度，可以实现对直流电电压的调节。
整流过程中，变频器的输入电压和频率保持不变。
2. 逆变过程：逆变器将直流电转换成可调频率的交流电。
逆变器采用多级逆变技术，通过控制开关器件的开关状态和频率，可以实现对输出电压的调节。
逆变过程中，变频器的输出电压和频率可以根据需求进行调整，从而实现对电动机的精确调速控制。
3. 控制过程：控制电路接收外部的控制信号，如速度设定信号、启停信号等。
根据这些信号，控制电路通过调节逆变器的开关状态和频率，实现对电动机的精确调速控制。
控制过程中，变频器的输出电压和频率会根据控制信号的变化而实时调整，从而实现对电动机的精确控制。
4. 保护过程：保护电路用于监测变频器和电动机的工作状态，一旦发生异常情况，如过流、过压、过载等，保护电路将立即采取相应的措施，保护设备的安全运行。
保护过程中，变频器会自动切断输出电压，防止设备损坏。
变频器工作原理
变频器工作原理变频器是一种电力调节装置，能够调整交流电压和频率，实现对电机的速度和转矩进行精确控制。
它在各个领域的应用越来越广泛，包括工业自动化、电力传输和汽车控制等。
一、基本原理变频器的基本原理是将输入电源的直流电转换为交流电，然后通过在交流电中调整频率和电压来控制输出电机的转速和转矩。
变频器由整流单元、滤波单元、逆变单元和控制单元等组成。
1.整流单元变频器的输入部分是一个整流单元，主要由整流桥电路组成。
整流桥电路将交流输入电源转换为半波或全波直流电压，并通过滤波电容消除输出中的脉动。
2.滤波单元滤波单元主要由电感和电容组成，用于进一步平滑直流电压，减小输出电压的脉动。
通过调整电感和电容的数值能够有效地减小输出电压的纹波。
3.逆变单元逆变单元是变频器的核心部分，主要由逆变桥电路组成。
逆变桥电路将直流电压转换为高频交流电压，再通过PWM技术进行调制，实现对输出电压的精确控制。
逆变单元的输出电压频率和周期可以通过改变调制信号的频率和占空比来调节。
4.控制单元控制单元是变频器的智能部分，通过对逆变电路中的调制信号进行处理，控制输出电压的频率和电压波形。
控制单元通常采用DSP、FPGA等数字信号处理器，具备较高的运算速度和控制精度。
二、工作过程变频器的工作过程可以概括为以下几个步骤：1.测量输入信号变频器通过传感器测量输入电源的电流和电压等信号，并将这些信号反馈给控制单元。
控制单元根据反馈信号来获取输入电源的相关信息，包括频率、电流和功率等。
2.控制信号处理控制单元根据输入信号和设定值进行比较和计算，生成控制信号。
控制信号包括PWM信号和幅频调制信号等，在逆变单元中通过改变频率和宽度来调整输出电压的频率和电压波形。
3.逆变电路工作逆变桥电路接收控制信号，将直流电压转换为高频交流电压，并通过PWM技术对交流电压进行调制。
调制后的输出电压频率和电压幅值可以根据控制信号的变化实现精确控制。
4.输出信号传输逆变单元将调制后的交流电压输出给电机，电机根据电压的频率和幅值来确定转速和转矩。
变频器工作原理
变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。
一、变频器工作原理1、概述主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。
电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。
它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。
2、整流器最近大量使用的是二极管的变流器，它把工频电源变换为直流电源。
也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。
3、平波回路在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。
为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。
装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。
4、逆变器同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。
以电压型pwm逆变器为例示出开关时间和电压波形。
控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。
（1）运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。
（2）电压、电流检测电路：与主回路电位隔离检测电压、电流等。
（3）驱动电路：驱动主电路器件的电路。
它与控制电路隔离使主电路器件导通、关断。
（4）速度检测电路:以装在异步电动机轴机上的速度检测器(tg、plg等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
变频器的工作原理
变频器的工作原理一、引言变频器是一种电力调节设备，广泛应用于工业领域，用于控制交流电动机的转速和扭矩。
本文将详细介绍变频器的工作原理，包括基本原理、主要组成部分和工作过程。
二、基本原理变频器的工作原理基于电力电子技术和控制理论。
它通过将输入的固定频率交流电转换为可调节频率和电压的交流电，从而实现对电动机的精确控制。
三、主要组成部分1. 整流器：变频器的输入电源通常是交流电，整流器将交流电转换为直流电。
整流器通常由整流桥和滤波电路组成。
2. 中间电路：中间电路用于存储和平滑整流器输出的直流电。
它通常由电容器组成，可以提供稳定的直流电源。
3. 逆变器：逆变器是变频器的核心部分，它将中间电路的直流电转换为可调节频率和电压的交流电。
逆变器通常由IGBT（绝缘栅双极型晶体管）组成，通过控制IGBT的开关状态来实现输出电压和频率的调节。
4. 控制系统：控制系统负责监测和控制变频器的运行状态。
它通常由微处理器、传感器和控制电路组成，可以实现对电动机转速、扭矩和保护功能的精确控制。
四、工作过程1. 变频器接收输入的交流电源，并经过整流器转换为直流电。
2. 直流电经过中间电路的电容器存储和平滑，提供稳定的直流电源。
3. 控制系统根据用户的需求，通过微处理器对逆变器的开关状态进行调节，控制输出电压和频率。
4. 逆变器将中间电路的直流电转换为可调节频率和电压的交流电。
5. 变频器输出的交流电经过滤波电路，去除高频噪音，然后供给电动机。
6. 电动机根据变频器输出的电压和频率，实现精确的转速和扭矩控制。
7. 控制系统实时监测电动机的运行状态，并根据需要进行调节和保护，确保电动机的安全运行。
五、总结变频器是一种重要的电力调节设备，通过电力电子技术和控制理论实现对电动机的精确控制。
本文介绍了变频器的基本原理、主要组成部分和工作过程，希望能对读者加深对变频器工作原理的理解。
变频器的工作原理
变频器的工作原理变频器是一种电力调节装置，用于改变交流电源的频率和电压以控制电机的转速。
它在工业领域广泛应用，能够实现电机的精确控制和节能效果。
本文将详细介绍变频器的工作原理及其相关知识。
一、变频器的基本组成变频器主要由整流器、滤波器、逆变器和控制电路等组成。
1. 整流器：将交流电源转换为直流电源，一般采用整流桥电路实现。
2. 滤波器：用于滤除整流器输出的脉动电流，使电源电压更加稳定。
3. 逆变器：将直流电源转换为可调频率和可调幅度的交流电源，一般采用PWM（脉宽调制）技术。
4. 控制电路：用于控制变频器的工作状态和参数设置，包括速度控制、启停控制、保护控制等。
二、变频器的工作原理变频器的工作原理可以分为以下几个步骤：1. 输入电源：交流电源输入变频器的整流器，经过整流器转换为直流电源。
2. 滤波器：直流电源经过滤波器，滤除脉动电流，使电源电压更加稳定。
3. 逆变器：直流电源输入变频器的逆变器，通过PWM技术将直流电源转换为可调频率和可调幅度的交流电源。
4. 控制电路：控制电路对逆变器输出的交流电源进行控制，实现对电机的转速、转向等参数的调节。
5. 输出电源：控制电路输出的交流电源经过输出端口连接到电机，驱动电机运行。
三、变频器的优势和应用领域1. 节能效果：变频器能够根据负载需求调节电机的转速和电压，实现节能效果，尤其适用于负载变化较大的场合。
2. 精确控制：通过变频器可以实现电机的精确控制，包括转速、转向、加减速等，提高生产效率和产品质量。
3. 减少机械损耗：变频器可以根据负载情况调整电机的工作状态，减少机械损耗，延长设备寿命。
4. 应用广泛：变频器广泛应用于工业生产中的各种电机驱动系统，如风机、水泵、压缩机、输送机等。
5. 自动化控制：变频器与PLC（可编程逻辑控制器）等自动化设备结合，实现自动化控制，提高生产效率和自动化水平。
四、变频器的注意事项1. 选择合适的变频器：根据实际需求选择合适的变频器型号和容量，考虑负载特性、工作环境和使用要求等因素。
变频器工作原理
变频器工作原理一、引言变频器是一种电力电子器件，用于改变交流电的频率和电压，实现电机的调速控制。
本文将详细介绍变频器的工作原理。
二、变频器的组成1. 整流器：将交流电转换为直流电，通常采用整流桥电路实现。
2. 滤波器：对整流输出的直流电进行滤波，消除电压的脉动。
3. 逆变器：将滤波后的直流电转换为交流电，通常采用逆变桥电路实现。
4. 控制电路：用于控制逆变器的工作方式和输出频率。
三、变频器的工作原理1. 整流器工作原理：当交流电输入变频器时，整流器将交流电转换为直流电。
整流器采用整流桥电路，由四个二极管组成。
当输入的交流电为正半周时，D1和D3导通，D2和D4截止，电流通过D1和D3；当输入的交流电为负半周时，D2和D4导通，D1和D3截止，电流通过D2和D4。
通过这样的工作方式，整流器将交流电转换为直流电。
2. 滤波器工作原理：整流输出的直流电通常会存在脉动，滤波器的作用是消除这种脉动。
滤波器通常由电容器和电感器组成，电容器负责存储电荷，电感器负责平滑电流。
通过合理选择电容器和电感器的数值，可以有效地消除直流电的脉动，得到稳定的直流电。
3. 逆变器工作原理：逆变器将滤波后的直流电转换为交流电，以供给电机使用。
逆变器采用逆变桥电路，由四个可控开关器件组成（例如晶闸管或IGBT）。
逆变器的工作方式是通过控制开关器件的导通和截止，改变输出电压的极性和频率。
通过适当的控制，可以实现对电机输出电压和频率的调节，从而实现电机的调速控制。
4. 控制电路工作原理：控制电路用于控制逆变器的工作方式和输出频率。
控制电路通常由微处理器或数字信号处理器组成，通过接收输入信号和反馈信号，进行计算和控制。
输入信号可以是用户设置的调速指令，反馈信号可以是电机的转速或负载的变化情况。
控制电路根据输入信号和反馈信号的差异，调整逆变器的工作方式和输出频率，以实现电机的精确调速控制。
四、变频器的应用变频器广泛应用于工业生产中的电机调速控制领域。
变频器的工作原理
变频器的工作原理一、引言变频器是一种用于控制交流电动机转速的电子装置，广泛应用于工业生产和家用电器中。
本文将详细介绍变频器的工作原理，包括基本概念、工作原理、主要组成部份和应用场景等方面的内容。
二、基本概念1. 变频器：变频器是一种能够改变交流电电源频率的装置，通过改变电源频率来控制交流电动机的转速。
2. 交流电动机：交流电动机是一种将交流电能转换为机械能的装置，广泛应用于各种机械设备中。
三、工作原理变频器通过改变输入电源的频率和电压来控制交流电动机的转速。
其工作原理如下：1. 输入电源：变频器接收来自电网的交流电源，通常为单相或者三相交流电。
2. 整流器：变频器的整流器将交流电转换为直流电，用于供给后续的逆变器。
3. 逆变器：逆变器将直流电转换为交流电，通过改变输出波形的频率和幅值来控制交流电动机的转速。
4. 控制系统：变频器的控制系统通过对逆变器的控制，实现对交流电动机转速的精确控制。
控制系统通常由微处理器和相关电路组成，可以根据用户的需求进行编程。
5. 保护系统：变频器还配备了多种保护功能，如过流保护、过载保护、过温保护等，以确保设备的安全运行。
四、主要组成部份一个典型的变频器通常由以下几个主要组成部份组成：1. 整流器：用于将交流电转换为直流电。
2. 逆变器：用于将直流电转换为交流电，并控制输出波形的频率和幅值。
3. 控制系统：包括微处理器和相关电路，用于实现对交流电动机转速的精确控制。
4. 保护系统：用于保护变频器和交流电动机的安全运行。
五、应用场景变频器广泛应用于各个领域，包括工业生产和家用电器等。
以下是一些常见的应用场景：1. 工业生产：变频器可用于控制各种工业设备的转速，如风机、水泵、压缩机等。
通过调整转速，可以实现节能、减少噪音和振动等效果。
2. 电梯：变频器可用于电梯系统中，通过控制电梯机电的转速，实现平稳的启动和住手，提高乘坐舒适度。
3. 空调系统：变频器可用于空调系统中的压缩机控制，通过调整压缩机转速，实现精确的温度控制和节能效果。
变频器工作原理和优点
变频器工作原理和优点
一、工作原理：
变频器的工作原理是将电源电流通过整流电路转换为直流电压，再通过逆变电路将直流电压转换为可变频率的交流电压，控制输出的频率和电压大小即可控制电机运行的变速和变转矩。
同时，变频器还可以对电机进行保护，如过流保护、过热保护和短路保护等。
变频器的控制方式包括V/F控制、矢量控制和直接转矩控制等。
二、变频器的优点：
1. 节能：变频器能够将电动机的转速根据负载的变化，实现高
效率的工作。
因此，使用变频器可以节约能源，降低能耗。
2. 降低噪音：由于电动机在启动和运行时需要大量的电流和能量，这会导致噪音和振动。
使用变频器可以使电机平稳启动，并控制其运行速度和扭矩，从而降低噪音。
3. 增强电动机的寿命：由于变频器可以减少启动冲击和运行压力，因此能够延长电动机的寿命。
4. 提高生产效率：通过变频器控制电动机的速度和扭矩，可以
根据需要进行精细化控制，从而提高生产效率。
1。
变频器工作原理
变频器工作原理变频器是一种广泛应用于各种电力控制系统中的电子设备，它通过调整电源的频率来控制电动机的转速。
本文将介绍变频器的工作原理和其在工业领域中的应用。
一、变频器基本原理变频器的基本工作原理是将输入电源的交流电转换为直流电，然后再将直流电转换为需要的频率和电压输出。
其基本组成部分包括整流器、中间直流母线、逆变器和控制系统。
1. 整流器整流器将输入的交流电转换为直流电，常用的整流器有整流桥、双向可控硅等。
整流器的主要作用是将交流电转换为直流电供给逆变器使用。
2. 中间直流母线中间直流母线是连接整流器和逆变器之间的储能元件，主要用于平滑直流电输出和提供能量给逆变器使用。
3. 逆变器逆变器将直流电转换为需要的频率和电压输出，常用的逆变器有PWM逆变器和IGBT逆变器。
逆变器通过控制开关管的导通和关断，来实现对输出电压和频率的调节。
4. 控制系统控制系统是变频器的核心部分，它通过对整个系统的监控和控制，实现对输出电压、频率、电流等的精确调节。
控制系统通常由微处理器或者数字信号处理器组成，它可以接收输入信号进行数据处理，并根据设定的参数控制逆变器的运行状态。
二、变频器在工业领域中的应用变频器在工业领域中有广泛的应用，主要体现在以下几个方面：1. 电动机控制通过变频器控制电动机的转速，可以根据实际需要调整电机的运行状态，从而实现能效优化和精确控制。
变频器可以使电机在负载变化时保持稳定的转速，降低了启动时的冲击和噪音，并提高了电机的运行效率。
2. 节能减排由于变频器可以实现电机的精确控制，它可以根据实际负载需求调节电机的运行频率，从而有效减少了能源的消耗。
同时，通过变频器控制电机的运行状态，可以降低电机的损耗和噪音，从而实现节能减排的目的。
3. 过程控制变频器在工业生产过程中用于控制各种设备的运行，如风机、水泵等。
它可以根据工艺要求自动调整设备的运行状态，保证生产过程的稳定性和可控性。
4. 制造业自动化随着制造业自动化水平的提高，变频器在控制设备运行中起到了越来越重要的作用。
变频器的工作原理
变频器的工作原理一、引言变频器是一种用来控制交流电动机转速的电子设备，广泛应用于工业生产和家用电器中。
本文将详细介绍变频器的工作原理，包括变频器的基本组成、工作原理和应用。
二、变频器的基本组成1. 整流器：变频器的输入端通常接受交流电源输入，整流器将交流电转换为直流电，为后续电路提供稳定的直流电源。
2. 滤波器：滤波器用于平滑整流器输出的直流电，去除电流中的脉动，确保电源电压稳定。
3. 逆变器：逆变器是变频器的核心部件，它将直流电转换为可调频率和可调幅度的交流电。
逆变器采用高频开关技术，通过不断切换电压和频率，实现对电机转速的精确控制。
4. 控制电路：控制电路负责接收用户输入的指令，如转速设定值、启停信号等，并将这些指令转换为逆变器的控制信号。
控制电路还包括保护功能，如过载保护、短路保护等，以确保变频器和电机的安全运行。
5. 电机：变频器的输出端连接电机，通过调节逆变器输出的频率和电压，控制电机的转速和转矩。
三、变频器的工作原理1. 输入电源经过整流器和滤波器后，得到稳定的直流电源。
2. 控制电路接收用户输入的指令，将指令转换为逆变器的控制信号。
3. 逆变器根据控制信号，通过高频开关技术将直流电转换为可调频率和可调幅度的交流电。
4. 变频器输出的交流电经过滤波器，去除高频噪声，得到稳定的交流电。
5. 稳定的交流电通过输出端连接到电机，通过调节输出电压和频率，控制电机的转速和转矩。
6. 控制电路不断监测电机的运行状态，并根据需要调整逆变器的输出，以实现精确的转速控制。
四、变频器的应用1. 工业生产：变频器广泛应用于各种机械设备的驱动系统中，如风机、水泵、压缩机等。
通过调节电机的转速，实现对设备的精确控制，提高生产效率和节能效果。
2. 家用电器：变频器也被应用于家用电器中，如空调、洗衣机等。
通过调节电机的转速，实现对家电的运行模式和效果的调节，提供更好的用户体验和能源节约。
3. 新能源领域：变频器在风力发电和太阳能发电等新能源领域也有广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是bop？BOP是什么英文单词的缩写？
Bop是指基本操作面板。
是Balance
of payments的缩写
3）.什么是U/f控制？说明U/f控制的原理？
异步电动机的转矩是电机的磁通与转子内流过 电流之间相互作用而产生的，在额定频率下， 如果电压一定而只降低频率，那么磁通就过大， 磁回路饱和，严重时将烧毁电机。因此，频率 与电压要成比例的改变，即改变频率的同时， 控制变频器输出电压，使电动机的磁通保持一 致，避免弱磁和磁饱和现象的产生，这种控制 方式多用于风机，泵类节能型变频器。
主电路
整流器 中间直流环节 逆变器
控制电路组成
变频调速技术的原理简单，实施却很困难，随着 大功率电力电子器件的发展，人们先后研究整 流技术，斩波技术，逆波技术等，并在此基础 上实现了变压变频技术，矢量控制变频技术， 直接转矩变频技术等，才使变频调速技术得以 快速发展。
(2).变频器工作原理
变频调速技术的原理简单，实施却很困难，随着大功率电 力电子器件的发展，人们先后研究整流技术，斩波技术， 逆波技术等，并在此基础上实现了变压变频技术，矢量控 制变频技术，直接转矩变频技术等，才使变频调速技术得 以快速发展。
VD1~VD6 组成三相不 可控整流桥， 220V系列 采用单相全 波整流桥电 路；380V 系列采用桥 式全波整流 电路。
1）.选用西门子哪个系列的变频 MICROMASTER器？
Micromaster430是全新一代标准变频器中的风机和 泵类变转矩负载专家。功率范围7.5kw至250kw。它 按照专用要求设计，并实用内部功能互联（BiCo） 技术，具有高度可靠性和灵活性。旁路功能，断带 及缺水检测，节能运行方式等（Micromaster4系列 标准变频器 矢量型Micromaster440 节能型Micromaster430 基本型Micromaster420 紧凑型Micromaster410
1.变频器的分类
变频器分为： 交一交型 交一直一交型 a.交一交变频器可将工频交流 直接换成频率， 电压均可控制的交流，又称直接式变频器。 b.交一直一交变频器则是先把工频交流电通 过整流变成直流电，然后再把直流电变换成 频率，电压均可控制的交流电，又称为间接 型变频器。
2.变频器的基本组成（交一直一交型）
