接近开关串联和并联使用方法
m18接近开关接线方法
m18接近开关接线方法m18接近开关是一种常用的传感器设备，用于检测物体的接近与否。
它在工业自动化领域广泛应用，可以实现非接触式的物体检测和位置控制。
本文将介绍m18接近开关的接线方法及相关注意事项。
一、m18接近开关的基本原理m18接近开关是一种电磁感应式开关，它利用物体靠近开关时产生的感应电流来触发开关动作。
当物体靠近开关时，感应电流会改变开关内部的电磁场，从而使开关触发动作。
通过检测开关的触发信号，可以判断物体的存在与否，从而实现相应的控制。
二、m18接近开关的接线方法m18接近开关通常有三个引脚，分别是公共端（COM）、常开端（NO）和常闭端（NC）。
根据具体的应用需求，可以选择不同的接线方式。
1. NPN接线方式NPN接线方式是m18接近开关最常见的接线方式之一。
在NPN接线方式下，常开端（NO）和公共端（COM）之间接入外部负载，常闭端（NC）不使用。
当检测到物体时，开关的常开端与公共端之间形成导通通路，外部负载得到电流，从而实现相应的控制。
接线步骤如下：（1）将开关的公共端（COM）接入电源的负极，即地线；（2）将开关的常开端（NO）接入外部负载；（3）将外部负载的另一端接入电源的正极，即电源线。
2. PNP接线方式PNP接线方式与NPN接线方式类似，只是开关的极性相反。
在PNP 接线方式下，常开端（NO）和公共端（COM）之间接入外部负载，常闭端（NC）不使用。
当检测到物体时，开关的常开端与公共端之间形成断路，外部负载得不到电流，从而实现相应的控制。
接线步骤如下：（1）将开关的公共端（COM）接入电源的正极，即电源线；（2）将开关的常开端（NO）接入外部负载；（3）将外部负载的另一端接入电源的负极，即地线。
三、m18接近开关的注意事项在使用m18接近开关时，需要注意以下几点：1. 选择适当的工作电源：m18接近开关通常有不同的工作电源供选择，如DC 10-30V和AC 90-250V。
东崎电气接近开关使用说明书
接近开关使用说明书感谢您对广东东崎电气有限公司产品的信赖，当您使用我公司产品时请务必参阅本说明，以免因操作失误而造成不必要的损失。
例：TKI-12N4C表示直插式插头连接型,直流电感式接近开关，外形为M12圆柱型，NPN常开，动作距离为4mm，最大输出电流为200mA.二、距离的设定※开关的动作距离请设定在80%检测距离（Sn）内，以免开关工作受温度、电压等影响。
※当检测其它金属时，开关有不同的动作距离。
(图1)※当开关用作测量动作频率或其它高速场合，请将开关的动作距离设定在1/2检测距离(Sn)，开关在此位置可获得最大的动作频率。
※电容式接近开关的动作距离设定，请参阅电容式接近开关的使用说明。
(见五)不锈钢铬镍铜铝二、接线图PNP(直流型)三、串联及并联NPN(直流型)直流二线型检测距离交流二线型(图1)电源电源交流串联交流并联若电源电压为220V，且串联数在3个以内，可使用上图的接法，否则请按下图方法通过继电器进行串联。
并联的开关A和B，若检测体接近开关A，开关A动作，负载电流流过开关A，开关A（B）两端电压降为10V，若此时检测体再接近开关B，因开关两端的电压为10V，开关B会因电压不足而不动作，只有当关闭开关A，使A（B）两端的电压升高至使用电压，开关B才动作，开关A关闭与开关B动作的时间间隔约为10mS，因而当需要多个接近开关并联时应注意开关相互之间的影响，一般请按下图通过继电器进行并联。
电源AC 电源※直流电源必须使用绝缘变压器，请勿使用自耦变压器；※电力线、动力线通过开关引线附近时，为防止开关误动作和损坏，请使用金属配管线。
四、注意事项※交流型开关,若电源电压为110V时,串联必须经过继电器使用；※交流型开关必须经过负载接电源,若直接将开关接电源会损坏开关。
电源AC 电源×错误接法√正确接法※接近开关的引线长度请在200米以下，以免电压降过大。
五、电容式接近开关的使用说明※电容式接近开关不仅能检测金属，而且能检测塑料、玻璃、水、油等物质，因各种检测体的导电率和介电常数、吸水率、体积的不同 故相应检测距离也不同，对于接地的金属可获得最大的检测距离。
接近开关怎么用
接近开关怎么用接近开关有两线、三线之分，三线制的有PNP、NPN两种接法，分别对应相应的PLC输入点，比如源型和漏型的输入点。
接线时可以根据线的颜色区分，棕色或者红色接电源正极，蓝色接电源负极，黑色接输入信号。
一、性能特点在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。
利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。
当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。
通常把这个距离叫“检出距离”。
不同的接近开关检出距离也不同。
有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。
不同的接近开关，对检测对象的响应能力是不同的。
这种响应特性被称为“响应频率”。
二、种类因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种：1．涡流式接近开关这种开关有时也叫电感式接近开关。
它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。
这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是导电体。
2．电容式接近开关这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。
这个外壳在测量过程中通常是接地或与设备的机壳相连接。
当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。
这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。
3．霍尔接近开关霍尔元件是一种磁敏元件。
利用霍尔元件做成的开关，叫做霍尔开关。
当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。
接近开关接线方法
接近开关接线方法在实际的电路连接中，接近开关被广泛应用于自动控制系统中。
接近开关的作用是用来检测物体的接近或离开，并通过这个信号来控制其他设备的启停。
接近开关的接线方法对于系统的正常运行至关重要，下面我们来介绍一些常见的接线方法。
1. NPN型接近开关接线方法：NPN型接近开关一般具有三个接线端子：正极（电源+）、负极（电源-）和输出端子（OUT）。
其中，正极和负极连接电源，通常是直流电源，而输出端子则连接其他设备，如继电器、PLC等。
在接线时，正极连接电源的正极，负极连接电源的负极，而输出端子连接到需要控制的设备。
2. PNP型接近开关接线方法：PNP型接近开关与NPN型接近开关的接线方法基本相似，也具有三个接线端子，即正极（电源+）、负极（电源-）和输出端子（OUT）。
不同的是，PNP型接近开关的负极连接电源的正极，正极连接电源的负极，而输出端子依然连接到需要控制的设备。
3. 两线制接近开关接线方法：两线制接近开关只有两个接线端子，即正极和负极。
这种接近开关一般使用交流电源供电，接线时需要将正极和负极分别连接到电源的正负极。
输出信号则通过接近开关的内部电路变化来完成。
需要注意的是，无论是哪种接近开关的接线方法，都需要合理选择电源电压，并根据接近开关的额定电流来确定所连接设备的负载能力。
此外，接近开关的接线必须牢固可靠，接触面积要大，并保持良好的接触状态，以确保正常的信号传输和系统工作。
在进行接近开关接线时，还需要注意保护接近开关的外壳和连接线，避免遭受机械碰撞、化学腐蚀等损坏。
此外，为了确保接近开关的准确性和稳定性，还需要定期检查和维护连接线路的接触状态，及时清除积尘或氧化物。
通过以上介绍，我们可以了解到接近开关的接线方法是确保自动控制系统正常运行的重要环节。
合理的接线方法不仅能提供可靠的信号传输，还能保护接近开关和连接线的安全使用，从而提高系统的稳定性和可靠性。

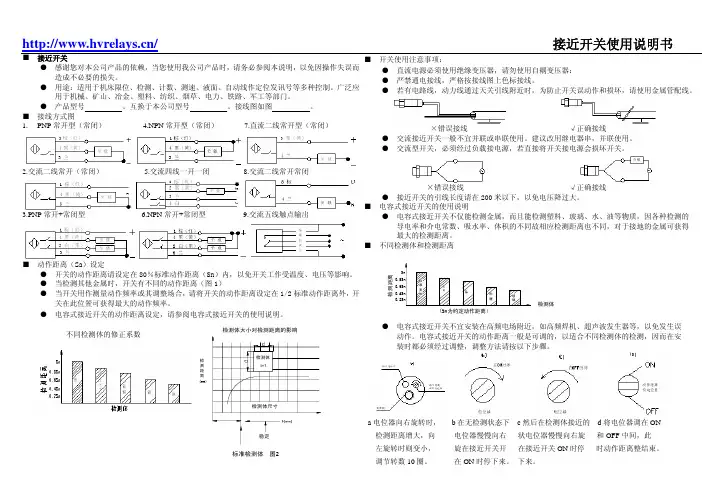

接近开关 说明书
/接近开关使用说明书■ 接近开关● 感谢您对本公司产品的依赖，当您使用我公司产品时，请务必参阅本说明，以免因操作失误而造成不必要的损失。
●用途：适用于机床限位、检测、计数、测速、液面、自动线作定位发讯号等多种控制。
广泛应用于机械、矿山、冶金、塑料、纺织、烟草、电力、铁路、军工等部门。
● 产品型号 。
互换于本公司型号 。
接线图如图 。
■ 接线方式图1.PNP常开型（常闭） 4.NPN常开型（常闭）7.直流二线常开型（常闭）2.交流二线常开（常闭） 5.交流四线一开一闭8.交流二线常开常闭3.PNP常开+常闭型 6.NPN常开+常闭型9.交流五线触点输出■ 动作距离（Sa）设定● 开关的动作距离请设定在80％标准动作距离（Sn）内，以免开关工作受温度、电压等影响。
● 当检测其他金属时，开关有不同的动作距离（图1）● 当开关用作测量动作频率或其调整场合，请将开关的动作距离设定在1/2标准动作距离外，开关在此位置可获得最大的动作频率。
●电容式接近开关的动作距离设定，请参阅电容式接近开关的使用说明。
检测距离(mm)标准检测体 图2检测体大小对检测距离的影响■ 开关使用注意事项：● 直流电源必须使用绝缘变压器，请勿使用自耦变压器：● 严禁通电接线，严格按接线图上色标接线。
● 若有电路线，动力线通过天关引线附近时，为防止开关误动作和损坏，请使用金属管配线。
×错误接线 √正确接线● 交流接近开关一般不宜并联或串联使用。
建议改用继电器串，并联使用。
● 交流型开关，必须经过负载接电源，若直接将开关接电源会损坏开关。
×错误接线√正确接线● 接近开关的引线长度请在200米以下，以免电压降过大。
■ 电容式接近开关的使用说明● 电容式接近开关不仅能检测金属，而且能检测塑料、玻璃、水、油等物质，因各种检测的导电率和介电常数、吸水率、体积的不同故相应检测距离也不同，对于接地的金属可获得最大的检测距离。
■ 不同检测体和检测距离检测距离检测体(Sn为约定动作距离）● 电容式接近开关不宜安装在高频电场附近，如高频焊机、超声波发生器等，以免发生误动作。
接近开关的串联与并联使用
接近开关的串联与并联使用接近开关又叫接近传感器，在看很多领域当中都有一定的应用。
接近传感器具有稳定性高、寿命长、功耗小、动作响应频率高、防水防尘等优点。
接近开关在接线的时候接线的方法是比较复杂的，用户必须要掌握一定的接线知识这样才能正确并且快捷的安装完成接近开关。
那么接近开关正确的接线方法是什么呢？今天小编就来为大家具体介绍一下吧。
（1）接近开关有两线制和三线制之区别，两线制接近开关工作电压分为AC（交流）和DC（直流）电源，三线制接近开关又分为NPN 型和PNP型，它们的接线方式是不同的。
多凯公司还有生产四线制产品，四线制是在三线基础上实现了常开（NO）+常闭（NC）双信号端，为客户减少库存和成本。
（2）两线制接近开关的接线方式比较简单，接近开关与负载串联后接到电源即可，DC电源产品需要区分红（棕）线接电源正端、蓝（黑）线接电源0V（负）端，AC电源产品则不需要。
（3）三线制或四线制接近开关的接线：棕色线（BN）接电源正（+）端；蓝线线（BU）接电源0V（负）端；黑色线（BK）或者白色线（WH）为信号端，应连接负载。
（4）三线制或四线制负载接线是这样的：除负载连接接近开关信号一端，对于NPN型接近开关，负载的另一端应接到电源正（+）端；对于PNP型接近开关，负载的另一端则应连接到电源0V（负）端。
（5）接近开关的负载可以是信号灯、小型继电器线圈、可编程控制器PLC的数字量输入模块。
（6）用于可编程控制器PLC需要特别注意接到PLC数字输入模块的三线制或四线制接近开关的型式选择。
PLC数字信号输入模块一般可分为两类：一类的公共输入端为电源0V,电流从输入模块流出（日本模式），此时一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流从输入模块流入（欧洲模式），此时，一定要选用PNP型接近开关。
千万不能选错了哟！（7）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余漏电流流过，选用时应予考虑。
TK接近开关使用说明书
感谢您对东崎电气公司产品的信赖，当您使用我公司产品时请务必参阅本说明，以免因操作失误而造成不必要的损失。
一、型号及含义
代号 电感式 电容式
接插型式 空白 无插头
直插式
弯插式
外形特点
S 小方柱型 W 扁平型 H 凸字型 8 M8圆柱型 12 M12圆柱型 18 M18圆柱型 22 M22圆柱型 30 M30圆柱型
AC 90～250V ≤5Hz
≤200mA(DC24V)
10～300mA
TK□-18□□□
外型 及
安装尺寸
5.0
45.0±0.2
() ()
M8×1.0
输出形式
型 NO常开
号 NC常闭 检测距离 设定距离 工作电压 动作频率 输出电流 安装方式
DC(三线制)
NPN
PNP
TK-8N2B
TK-8P2B
┄┄
检测距离
8.0mm
15.0mm
设定距离
1～8mm可调
2～15mm可调
工作电压 动作频率
D C 10 ～ 30 V AC 1 5 0～ 2 50 V
≤50Hz
≤ 10Hz
DC 10～30V ≤50Hz
AC 150～250V ≤10Hz
输出电流
≤200mA
10～200mA
≤200mA
10～200mA
5mm/8mm 5mm：0～4.0mm 8mm：0～6.4mm
DC 10～30V 5mm≤400Hz 8mm≤200Hz
≤200mA(DC24V)
AC 90～250V ≤20Hz 10～300mA
5mm:埋入式 8mm:非埋入式
KKTKC01-A/0-第3页
电感式接近开关的原理及使用方法
电感式接近开关的原理及使用方法电感式接近开关是一种常用的开关仪器，被广泛的应用于工业、化工、机电、石油、军工、科研等多个行业当中，今天我们要为大家介绍的是电感式接近开关的原理及使用方法。
电感式接近开关简介电感式接近开关是一种利用涡流感知物体的感测器，它由高频振荡电路、放大电路、整形电路及输出电路组成。
电感式接近开关有很多分类，按外形分类有圆柱形、方形和槽型等。
按检测方法分类有通用型、所有金属型和有色金属型三种，通用型主要用于检测黑色金属；后两种类型则是用振荡频率检测电路来检测振荡状态的变化。
电感式接近开关结构组成电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。
振荡器是由绕在磁芯上的线圈而构成的LC振荡电路。
振荡器通过感测器的感应面，在其前方产生一个高频交变的电磁场，当外界的金属物体接近这一磁场，并达到感应区时，在金属物体内产生涡流效应，从而导致LC振荡电路振荡减弱或停止振荡，这一振荡变化，被后置电路放大处理并转换为一个具有确定开关输出信号，从而达到非接触式检测目标之目的。
电感式接近开关的工作原理电感式接近开关是利用电涡流效应制造的感测器。
电涡流效应是指，当金属物体处于一个交变的磁场中，在金属内部会产生交变的电涡流，该涡流又会反作用于产生它的磁场这样一种物理效应。
利用这一原理，以高频振荡器中的电感线圈作为检测元件，当被测金属物体接近电感线圈时产生了涡流效应，引起振荡器振幅或频率的变化，由感测器的信号调理电路将该变化转换成开关量输出，从而达到检测目的。
电感式接近开关使用方法1.直流两线制接近开关的ON状态和OFF状态，实际上是电流大、小的变化，当接近开关处于OFF状态时，仍有很小电流通过负载，当接近开关处于ON状态时，电路上约有5V的电压降，因此在实际使用中，必须考虑控制电路上的最小驱动电流和最低驱动电压，确保电路正常工作。
2.直流三线制串联时，应考虑串联后其电压降的总和。
3.如果在感测器电缆线附近，有高压或动力线存在时，应将感测器的电缆线单独装入金属导管内，以防干扰。
接近开关的接线方法
接近开关的接线方法
接近开关是一种无接触、低功耗、低噪声的机电设备，主要用于检测
物体的运动、位置和行为。
根据它的工作原理、技术特性和不同的开关结构，可以分为电磁开关、磁性开关、系统复位开关、光电开关、电容开关、压力开关、压测开关和温度开关等几类。
它的接线一般可以分为直接接线和非直接接线两类。
具体接线方法如下：
一、直接接线
1、电磁开关接线
电磁开关有两种接线方式：一种是常用的NPN结构，它的电源接法是：COM接回路电源、NO接仪表的正脉冲输出端、NC接仪表的负脉冲输出端；另一种是常用的PNP结构，它的电源接法是：COM接回路电源、NO接仪表
的负脉冲输出端、NC接仪表的正脉冲输出端。
2、磁性开关接线
磁性开关接线一般都是NPN结构，电源接法是：COM接回路电源、NO
接仪表的正脉冲输出端、NC接仪表的负脉冲输出端。
3、系统复位开关接线
系统复位开关一般为NPN结构，电源接法是：COM接系统芯片的电源，NO接系统芯片的复位信号，NC接地。
4、光电开关接线
光电开关在使用时，一般采用NPN结构，电源接法是：COM接回路电源，NO接仪表的正脉冲输出端，NC接仪表的负脉冲输出端。
5、电容开关接线
电容型接近开关也是NPN结构。
接近开关的接线方法
接近开关的接线方法1、二线式接近开关的接线方法对于二线式NPN型接近开关，棕色线与负载相连,蓝色线与零电位点相连；对于二线式PNP 型接近开关，棕色线与高电位相连,负载的一端与接近开关的蓝色线相连，而负载的另一端与零电位点相连。
图2-61和图2—62所示分别为二线式NPN型接近开关接线图和二线式PNP型接近开关接线图。
图2-61 二线式NPN型接近开关接线图图2-62 二线式PNP型接近开关接线图2、三线式接近开关的接线方法对于三线式NPN型接近开关，棕色的导线与一端负载，同时与电源正极相连;黑色的导线是信号线，与负载的另一端相连；蓝色的导线与电源负极相连。
对于三线式PNP型接近开关，棕色的导线与电源正极相连;黑色的导线是信号线，与负载的一端相连；蓝色的导线与负载的另一端及电源负极相连,如图2—63和图2—64所示。
图2—63 三线式NPN型接近开关接线图图2—64 三线式PNP型接近开关接线图初学者经常不能正确区分NPN型和PNP型的接近开关,其实只要记住一点：PNP型接近开关是正极开关，也就是信号从接近开关流向负载；而NPN型接近开关是负极开关，也就是信号从负载流向接近开关.【例2-21】某设备用于检测PVC物块，当检测物块时，设备上的24V DC功率为12W的报警灯亮，请选用合适的接近开关，并画出原理图.【解】因为检测物体的材料是PVC，所以不能选用感应接近开关，但可选用电容式接近开关.报警灯的额定电流为:,查表2-20可知，直流接近开关承受的最大电流为0。
2A，所以采用图2-64的方案不可行，信号必须进行转换,原理图如图2-71所示，当物块靠近接近开关时,黑色的信号线上产生高电平，其负载继电器KA的线圈得电，继电器KA 的常开触头闭合，所以报警灯EL亮。
由于没有特殊规定，所以PNP或NPN型接近开关以及二线或三线式接近开关都可以选用.本例选用三线式PNP型接近开关.图2-71 原理图。
PR系列接近开关说明书
PR-SNC35B PR-SPC35B
PR-SYC35D
35.0mm 0～28.0mm
DC 10～30V ≤50Hz
AC 90～250V ≤5Hz
≤100mA
10～300mA
PR-H□□□
25 15
外型 及
安装尺寸
40 31
2-4.5×7 2-φ4.5
35 20
50 39
2-5.5×8 2-φ5.5
代号
PR-S□□□
外型 及
安装尺寸
52 46
2-4×5.5
PR-S□□□
53 47
2-5.5×8
PR-S□□□
70 62
2-5.5×11
输出形式
型 NO常开
号 NC常闭 检测距离 设定距离 工作电压 动作频率 输出电流 安装方式
DC(三线制)
NPN
PNP
AC(二线制)
PR-SN10B
PR-SP10B
■金属外壳电感式接近开关
代号
PR-8□□□
PR□-12□□□
AC(二线制)
DC(三线制)
NPN
PNP
AC(二线制)
PR-HY20D
PR-HN35B
PR-HP35B
PR-HY35D
PR-HYC20D
AC 90～250V ≤10Hz
10～300mA
PR-HNC35B PR-HPC35B
PR-HYC35D
0～8.0mm
D C 10 ～ 30 V AC 9 0～ 2 50V
≤200Hz
≤ 20Hz
≤100mA
10～300mA
DC(三线制)
NPN
PNP
接近开关串联和并联使用方法
接近开关串联和并联使用方法①二线式传感器串联连接VS — NX VR》负载的动作电压（VS :电源电压；N :可连接传感器数；VR :接近开关的输岀残留电压）以E2E直流2线式接MY DC24V 继电器为例：MY DC24V 的动作电压是额定电压的80 %即DC24VX 80%= DC19.2VE2E直流2线式的残留电压是 3V以下，根据公式计算：24 — NX 3> 19.2得N=1.6 （台）理论上不允许串联使用。
但因为E2E直流2线式的残留电压 3V以下不是固定值，实际可能偏小，而且 MY DC24V能保证80 %的额定电压肯定动作，但30 — 80 %的额定电压有可能也会动作，所以具体串联数根据实际情况而定。
②三线式传感器串联连接：iL + （N — 1） X i接近开关的控制输岀上限值VS — NXVR三负载的动作电压；（iL :负载电流；N :可连接传感器数；i :接近开关的消耗电流）（VS :电源电压；VR :接近开关的输岀残留电压）以E2E直流3线式接MY DC24V 继电器为例：MY DC24V的额定电流值是 36.9mA ； E2E直流3线式的消耗电流 13mA以下；E2E直流3线式的开关容量是 200mA以下。
根据公式计算：36.9+ （ N-1 ） X 13 < 200得 NK 13.5 （台）24-NX 3> 19.2 得 N = 1.6 （台）因为MY DC24V 能保证80 %的额定电压肯定动作，但低于80 %的额定电压也有可能动作，所以MY DC24V继电器作为负载时，连接传感器的数目限制为2台。
③二线式传感器并联连接计_r--- [gU----[JrK ir VS_________N x i负载的复位电流（N :可连接传感器数；i:接近开关的漏电流），以E2E直流2线式接MY DC24V 继电器为例：E2E直流2线式的漏电流是 0.8mAMY DC24V 的复位电流是额定消耗电流的10 %，即卩36.9 X0 %= 3.69mA根据公式计算：NX 0.8 < 3.69得NK 4.6 （台）MY DC24V继电器为负载时，连接传感器数限于4台。
接近开关使用说明书
接近开关使用说明书一、介绍接近开关是一种常用的非接触式开关设备，用于检测或感应物体的接近、位置、速度等参数。
它广泛应用于自动化控制系统中，用于测量、监测和控制各种机械、电力、化工、铁路等领域的设备和工艺。
二、工作原理接近开关基于感应原理工作，它通过发射和接收电磁信号来实现物体的探测。
当被检测物体靠近接近开关时，物体的存在会改变接近开关周围的电磁场，从而被接近开关检测到并触发相应的动作。
三、分类接近开关按照工作原理和输出信号类型可以分为以下几类：1. 非接触式接近开关：采用电磁感应原理，探测物体接近并改变周围电磁场，常见的有磁簧开关和电容开关。
2. 光电式接近开关：通过发射光束并接收反射光束来实现探测，常见的有红外线和激光光电开关。
3. 超声波接近开关：利用超声波的传播和反射原理进行物体探测，适用于复杂环境下的探测。
4. 线圈式接近开关：通过检测铁磁物体对磁力感应线圈的影响，实现控制电路的动作。
5. 压电式接近开关：利用压电晶体的压电效应实现物体的接近探测，适用于高温和耐腐蚀环境。
四、安装和调试在安装接近开关之前，首先需要确保电源已经断开。
接近开关通常具有输入和输出端子，输入端子连接电源，输出端子连接控制电路。
在安装时，需注意以下几点：1. 选择适当的安装位置：接近开关应安装于需要探测物体的附近，确保物体可以有效地接触到开关。
2. 调整探测距离：一些接近开关具有可调节的探测距离，根据实际需求进行调整。
3. 防止干扰：避免将接近开关安装在强磁场、高温、湿润等可能影响正常工作的环境中。
二线三线四线制接近开关的接线及应用
二线三线四线制接近开关的接线及应用
PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。
但输出信号是截然相反的，即高电平和低电平。
NPN输出是低电平0，PNP输出的是高电平1。
你也可以理解为，PNP型输出高电平，信号线和
电源正极端连接。
NPN输出低电平，信号线和电源负极端连接。
另外，NPN和PNP又分为常开常闭型。
PNP与NPN型传感器（开关型）共分为六类：
1、NPN-NO（常开型）
2、NPN-NC（常闭型）
3、NPN-NC+NO（常开、常闭共有型）
4、PNP-NO（常开型）
5、PNP-NC（常闭型）
6、PNP-NC+NO（常开、常闭共有型）
接近开关有二线制，三线制，四线制，又分直流和交流。
二线，三线制的接线
二线的
三线制
三线制电路图解
二线制就是和负载串联，三线制的一般是棕色线接正极，兰色线接负极，黑色或者黄色线是信号线，接负载。
比如说是NPN型：输出低电平，棕正兰负黑色接负载，负载出线接正极，PNP型相反。
四线制的比较少见
四线制
棕正兰负，有两条信号线，一黑一白。
一般都是：黑和白一根是常开点，一根是常闭点返回信号
感应开关上面都有接线图的
一般黑的是常开信号线，白色的是常闭信号线，具体依说明书为准。
接近开关串联和并联使用方法
接近开关串联和并联使用方法①二线式传感器串联连接:VS －N×VR≥负载的动作电压（VS：电源电压；N：可连接传感器数；VR：接近开关的输出残留电压）以E2E 直流2线式接MY DC24V继电器为例:MY DC24V的动作电压是额定电压的80％即DC24V×80％＝DC19.2VE2E直流2线式的残留电压是3V以下，根据公式计算: 24－N×3≥19.2 得N=1.6 （台）理论上不允许串联使用。
但因为E2E 直流2线式的残留电压3V以下不是固定值,实际可能偏小，而且MY DC24V能保证80％的额定电压肯定动作,但30－80％的额定电压有可能也会动作,所以具体串联数根据实际情况而定。
②三线式传感器串联连接:iL＋（N－1）×i≤接近开关的控制输出上限值VS －N×VR≧负载的动作电压;（iL：负载电流；N ：可连接传感器数；i ：接近开关的消耗电流）（VS：电源电压；VR：接近开关的输出残留电压）以E2E 直流3线式接MY DC24V 继电器为例:MY DC24V的额定电流值是36.9mA；E2E 直流3线式的消耗电流13mA以下；E2E 直流3线式的开关容量是200mA以下。
根据公式计算: 36.9+ （N-1）× 13≤200 得N≤13.5 （台）24-N×3≥19.2 得N＝1.6 （台）因为MY DC24V 能保证80％的额定电压肯定动作,但低于80％的额定电压也有可能动作,所以MY DC24V继电器作为负载时，连接传感器的数目限制为2台。
③二线式传感器并联连接:N×i≤负载的复位电流（N：可连接传感器数；i：接近开关的漏电流）,以E2E 直流2线式接MY DC24V 继电器为例:E2E 直流2线式的漏电流是0.8mAMY DC24V 的复位电流是额定消耗电流的10％，即36.9×10％＝3.69mA根据公式计算: N×0.8≤3.69 得N≤4.6 （台）MY DC24V继电器为负载时，连接传感器数限于4台。
接近开关工作原理及接线
接近开关工作原理及接线接近开关是一种常见的电子元件，它在电路中起着重要的作用。
本文将从工作原理和接线两个方面探讨接近开关的相关知识。
一、接近开关的工作原理接近开关是一种能够检测物体接近或离开的装置，它能够根据物体的距离来控制电路的开关状态。
接近开关的工作原理主要基于电磁感应和物体的电导性。
当物体靠近接近开关时，它会改变接近开关周围的磁场分布。
根据法拉第电磁感应定律，当磁场发生变化时，周围的导体中将会产生感应电流。
接近开关利用这个原理，当物体靠近时，感应电流的产生会使其内部的电路闭合，从而控制电路的开关状态。
具体来说，接近开关内部包含一个线圈和一个铁芯。
当线圈通电时，产生的磁场会被铁芯吸引，形成一个磁场环境。
当物体靠近时，它会改变磁场环境，进而改变线圈中的感应电流。
通过检测感应电流的变化，接近开关能够判断物体的位置，并相应地控制电路的开关状态。
二、接近开关的接线方法接近开关的接线方法根据不同的工作原理和应用场景而有所不同。
常见的接线方法包括两线制、三线制和四线制。
1. 两线制接线方法：两线制接近开关只需要连接两根导线即可，一根用于电源的连接，另一根用于输出信号的接收。
这种接线方法适用于简单的开关控制场景，但无法实现继电器等特殊控制功能。
2. 三线制接线方法：三线制接近开关需要连接三根导线，分别是电源线、输出线和零线。
电源线用于接通电源，输出线用于输出信号，零线则用于回路的闭合。
这种接线方法适用于较为复杂的控制场景，能够实现多种功能。
3. 四线制接线方法：四线制接近开关需要连接四根导线，分别是电源线、输出线、正线和负线。
电源线和输出线的作用与三线制相同，而正线和负线则用于控制继电器等特殊功能。
需要注意的是，在进行接线时，应根据接近开关的型号和规格来选择合适的接线方法，并严格按照说明书进行正确接线。
此外，为了保证电路的安全性和可靠性，还应注意接线的牢固性和防护措施。
总结：接近开关是一种能够检测物体距离的装置，它通过利用电磁感应和物体的电导性来实现对电路开关状态的控制。
简论接近开关的接线方法
简论接近开关的接线方法作者：马初勃来源：《职业·下旬刊》 2014年第6期文/马初勃摘要：本文介绍了常用接近开关的引出线类型，并阐述了接近开关与负载和控制器的接线方法。
重点介绍OC门输出类型的传感器与负载和控制器的连接方法并给出接线图，使初学者和相关从业人员能较快地掌握传感器的实际应用。
关键词：接近开关 NPN PNP 漏型源型传感器在自动控制中有着广泛的应用并发挥着重要的作用，是自动化设备中不可或缺的装置。
而接近开关又是传感器中用得最多的一类，广泛应用于各种仪器、设备等的监测和位置控制，在现代工业中有着不可替代的地位。
目前市面上的接近开关种类繁多，不同厂家制造的不同类型的接近开关，其接线方法各不相同，对初学者来说难以全面掌握，也给相关行业的从业人员带来较大的困扰。
而在一些传感器相关的书籍上，也没有能够全面介绍接近开关的连接。
笔者探讨的内容弥补这方面资料的不足，以期为刚入门的电气工程人员提供帮助。
一、接近开关的输出形式接近开关的输出信号和接线端子有多种类型，按照输出信号的类型可分为电流输出和电压输出。
按输出信号是由触点控制分为有触点输出和无触点输出，有触点输出是靠内部触点的接触来输出导通信号，触点有寿命限制，大约为几千万次，但触点断开后无漏电流，而无触点型是半永久性的，寿命长，不需要靠触点的机械动作来实现通断，适合高频输出。
按照接近开关引出线的数目，常见的有二线制、三线制、四线制和五线制等。
按接近开关和所接负载的驱动电源分有直流和交流。
按输出电路形式分有继电器输出和OC门（集电极开路输出门）输出。
按动作后的输出通断状态可以分为常开和常闭输出。
不同的输出形式和负载的连接方式各不相同。
接近开关所连接的对象可以是信号灯、继电器线圈、电磁阀等一般负载，也可以是变频器、PLC等控制器的数字量输入模块。
二、各种线制接近开关与负载（以继电器为例）的接线方法1.二线制接近开关只有两根引出线，接线时接近开关和电源、负载串联成一个回路。
两芯接近开关接线方法
两芯接近开关接线方法
两芯接近开关可是个很重要的小玩意儿呢！它在很多自动化控制领域都有着广泛的应用。
那到底怎么接线呢？别急，听我慢慢道来。
首先说说接线步骤，这可得仔细着点儿。
先确定电源的正负极，然后把两芯接近开关的两根线分别接到电源和负载上。
但要注意啊，千万别接反了，不然可就出大乱子啦！在接线的时候，一定要保证线头连接牢固，可别松松垮垮的，不然接触不良可就麻烦喽。
还有啊，在操作之前，一定要先断电，安全第一呀！
接下来讲讲这过程中的安全性和稳定性。
就像建房子得打好地基一样，接线的安全稳定至关重要。
如果接线不牢固或者接错了，那后果可能不堪设想，说不定会引发短路甚至火灾呢！所以咱们得打起十二分精神来对待。
只有保证了安全性和稳定性，这个两芯接近开关才能好好地工作，为我们服务呀。
那两芯接近开关都有哪些应用场景和优势呢？嘿，那可多了去了。
在工业自动化生产线上，它能准确地检测物体的位置，就像一双敏锐的眼睛。
在智能家居中，它也能发挥大作用，比如自动开关门啥的。
它的优势也很明显呀，结构简单，安装方便，而且反应灵敏，能快速准确地给出信号。
这就好比是一个小精灵，在各种场合默默奉献着自己的力量。
我就给你说个实际案例吧。
有一次在一个工厂里，就是靠两芯接近开关来检测产品是否到位的。
如果没有它，那可就全乱套啦，生产效率肯定会大打折扣。
但是有了它，一切都变得有条不紊，产品顺利地生产出来，质量还特别好呢！你说这效果好不好？
所以呀，两芯接近开关接线虽然看似简单，但里面的学问可大着呢！只要我们认真对待，注意细节，它就能为我们创造出巨大的价值呀！。
