天然气输气站场操作原理介绍
天然气供气系统结构与工作原理

天然气供气系统结构与工作原理一、引言天然气作为一种清洁、高效的能源,被广泛应用于工业、民用和交通领域。
天然气供气系统是将天然气从供气站输送到用户终端的系统,它包括供气站、输气管道、调压站和用户终端等组成部分。
本文将详细介绍天然气供气系统的结构和工作原理。
二、天然气供气系统结构1. 供气站供气站是天然气供气系统的起始点,其主要功能是从天然气生产厂家接收天然气,并对其进行初步处理。
供气站通常包括天然气过滤器、脱硫装置、脱水装置和计量装置等设备。
过滤器用于去除气体中的悬浮颗粒物,脱硫装置用于去除气体中的硫化氢等有害物质,脱水装置用于去除气体中的水分,而计量装置用于测量天然气的流量。
2. 输气管道输气管道是将天然气从供气站输送到用户终端的主要通道。
输气管道通常由钢管或塑料管组成,其直径和壁厚根据输送天然气的流量和压力来确定。
在输气管道中,为了保持气体的流动和减少能量损失,通常会设置压缩机站和调压站。
3. 压缩机站压缩机站是输气管道中的重要设施,其主要作用是提高天然气的压力,以保证气体在管道中的流动。
压缩机站通常由多台压缩机组成,压缩机通过将气体压缩,增加其压力。
压缩机站还配备有冷却设备,用于降低气体的温度,以防止压缩机过热。
调压站位于输气管道的终点或中间节点,其主要功能是将输送到调压站的高压天然气调整为用户所需的低压天然气。
调压站通常由调压器、安全阀和计量装置等设备组成。
调压器根据用户的需求,将高压天然气调整为合适的低压,安全阀用于保护系统的安全,计量装置用于测量天然气的流量。
5. 用户终端用户终端是天然气供气系统的最终目的地,包括工业用户、民用用户和交通用户等。
用户终端通常配备有燃气炉、燃气锅炉、燃气发动机等设备,用于将天然气转化为热能或机械能。
用户终端还配备有燃气计量器,用于测量用户的天然气消耗量。
三、天然气供气系统工作原理1. 天然气输送天然气从供气站经过输气管道输送到用户终端。
在输送过程中,天然气需要克服管道阻力和摩擦力,因此需要设置压缩机站来提高气体的压力,以保证气体在管道中的流动。
天然气场站调压撬工作原理

天然气场站调压撬工作原理天然气场站调压撬工作原理天然气是一种非常重要的能源,在当今工业和民用生活中得到广泛应用。
然而,天然气需要在输送过程中进行调节和控制,以确保安全和高效的使用。
天然气场站调压撬作为一种关键设备,在实现这些目标方面起着至关重要的作用。
本文将介绍天然气场站调压撬的工作原理。
工作原理调压撬是一种用于天然气输送管道中的调节装置。
它的主要功能是将进口高压气体调节到所需的出口压力。
调压撬的工作原理是利用调节装置内的阀门和弹簧,控制气体的流量和压力。
当高压气体进入调节器时,压力会使调节器内的弹簧压缩。
当弹簧压缩到一定程度时,它将打开调节器内的阀门,使气体流量增加。
当气体流量增加时,进口压力也会降低。
调节器内的阀门会根据弹簧的强度和压力的变化来调节气体流量。
当出口压力达到所需的值时,调节器会自动维持该压力,不会再次调节气流。
由于天然气场站需要在不同的压力条件下输送气体,因此调压撬需要在一定的范围内进行调节。
通过改变调节器内阀门的开度,可以调节出口压力。
当调节范围超过调节器的能力时,需要使用多级调压器。
多级调压器中,每个调节器都可以在不同的压力范围内进行调节。
多级调压器的出口压力是由多个调节器的出口压力叠加得出的。
总结天然气场站调压撬是一种重要的设备,用于将过高的进口气体压力调节到所需的出口压力范围。
调压撬通过使用阀门和弹簧来控制气体流量和压力,从而实现精确的压力调节。
多级调压器可以在多个压力范围内进行调节,以适应不同的用途。
对于天然气输送过程中的安全和高效运行,调压撬是不可或缺的设备。
天然气供气系统结构与工作原理

INSERT YOUR LOGO天然气供气系统结构与工作原理通用模板Daily management of production planning, organization, etc., to protect the safety of personnel and equipment, protect the production system, and promote the smooth development of enterprise management.撰写人/风行设计审核:_________________时间:_________________单位:_________________天然气供气系统结构与工作原理通用模板使用说明:本安全管理文档可用在日常管理中对生产进行的计划、组织、指挥、协调和控制等活动,实现保护人员和设备在生产过程中的安全,保护生产系统的良性运行,促进企业改善管理、提高效益,保障运作的顺利开展。
为便于学习和使用,请在下载后查阅和修改详细内容。
天然气供气系统的性能、同发动机优化匹配情况,对天然气发动机性能有至关重要的影响。
如表4-1所示,在解放CA6102型汽油机上,采用不同的供气系统装置,提高压缩比,充分证明压缩比的提高可部分补偿发动机的标定功率损失,而且采用性能优良的供气装置可使标定功率损失大幅度降低。
原机压缩比为6.75时,采用1#供气装置的标定功率损失达24.2%,压缩比提高到7.6时标定功率损失降为18.1%。
而采用2#供气装置,压缩比为7.6时,同原机型相比,标定功率损失可降低到10%左右。
试验中采用的天然气中CH₄含量均在95%左右。
采用7.6压缩比和2#供气装置时,同时采用了改进型进气道,加大了进气充量。
若作为CNG和汽油两用燃料发动机,应采用90 #汽油。
天然气供气系统包括高压电磁阀、减压阀和混合器等,其中最关键组件就是减压阀和混合器,下面分别介绍。
天然气分输站工艺流程

天然气分输站工艺流程
《天然气分输站工艺流程》
天然气分输站是指将天然气从主要管道输送到用户终端的设施,其中包括管道和相关的配套设施。
其工艺流程主要包括天然气进站、天然气去除液态烃、天然气除水、调压除杂质、天然气调压、气体分配等步骤。
天然气分输站的工艺流程首先是天然气进站,天然气通过主要管道输送到分输站。
接着是去除液态烃,天然气中可能存在一些液态烃,需要通过分离设备将其去除。
然后是天然气除水,天然气中还可能含有水分,需要通过除水设备将其去除。
接下来是调压除杂质,天然气中可能含有一些杂质,需要通过调压器和除杂质设备进行处理。
然后是天然气调压,将天然气的压力调整到符合用户需求的标准压力。
最后是气体分配,将经过处理的天然气分配到各个用户终端。
整个工艺流程涉及到多个设备和控制系统的协作,需要确保天然气的安全、稳定和高效输送。
同时,还需要符合相关的法律法规和标准,保障环境和人身安全。
天然气分输站的工艺流程是一个复杂的系统工程,需要相关专业人员根据具体情况进行设计和优化。
通过科学合理的工艺流程,可以确保天然气的安全和可靠输送,满足用户的需求,促进社会和经济的发展。
天然气输送工作原理

天然气输送工作原理
天然气输送通过管道进行,其工作原理主要包括以下几个方面:
1. 压缩:天然气在从井口开采之后需要进行压缩,以便能够在管道中进行输送。
压缩可以提高气体的密度,并减小体积,从而提高输送效率。
2. 调压和调湿:天然气在输送过程中需要经过调压站进行适当的调压,以确保气体的压力和流量符合管道的要求。
此外,可能还需要对天然气进行调湿处理,以防止在输送过程中发生凝结或结冰。
3. 安全措施:天然气在输送过程中需要采取一系列的安全措施,以防止泄漏和事故发生。
这包括安装压力传感器和泄漏探测器等设备,进行定期巡检和维护,同时建立相应的应急处理措施。
4. 压降补偿:由于天然气在管道中输送过程中会发生压力下降,需要通过启用增压站或增加管道直径等方式进行补偿,以保持气体的流动。
5. 调节和分配:在天然气输送过程中,需要进行适当的调节和分配,以满足不同用户和地区的需求。
这可以通过调节阀门和分支管道等设备来实现。
总体来说,天然气输送的工作原理是通过压缩、调压、调湿、安全措施、压降补偿和调节分配等方式,将天然气从井口输送
到用户的终端。
同时需要注意保持管道的安全性和稳定性,以确保天然气的持续供应。

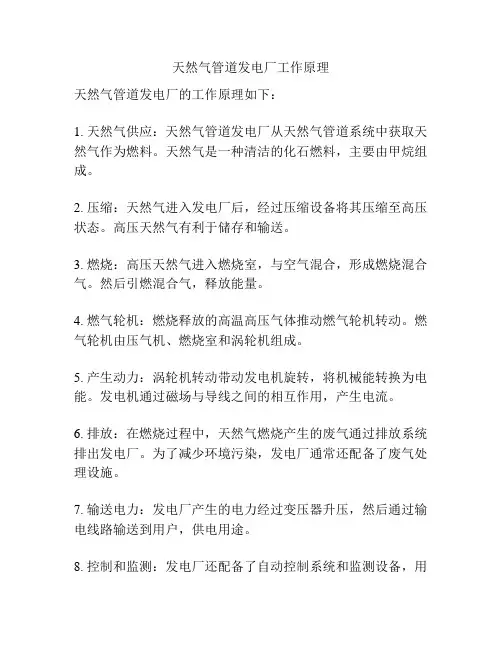

天然气管道发电厂工作原理

天然气管道发电厂工作原理
天然气管道发电厂的工作原理如下:
1. 天然气供应:天然气管道发电厂从天然气管道系统中获取天然气作为燃料。
天然气是一种清洁的化石燃料,主要由甲烷组成。
2. 压缩:天然气进入发电厂后,经过压缩设备将其压缩至高压状态。
高压天然气有利于储存和输送。
3. 燃烧:高压天然气进入燃烧室,与空气混合,形成燃烧混合气。
然后引燃混合气,释放能量。
4. 燃气轮机:燃烧释放的高温高压气体推动燃气轮机转动。
燃气轮机由压气机、燃烧室和涡轮机组成。
5. 产生动力:涡轮机转动带动发电机旋转,将机械能转换为电能。
发电机通过磁场与导线之间的相互作用,产生电流。
6. 排放:在燃烧过程中,天然气燃烧产生的废气通过排放系统排出发电厂。
为了减少环境污染,发电厂通常还配备了废气处理设施。
7. 输送电力:发电厂产生的电力经过变压器升压,然后通过输电线路输送到用户,供电用途。
8. 控制和监测:发电厂还配备了自动控制系统和监测设备,用
于实时监测和控制燃气轮机、发电机等设备的运行状态,以确保正常运行和安全性。
总结来说,天然气管道发电厂的工作原理是利用天然气燃烧产生的高温高压气体推动燃气轮机转动,驱动发电机发电,然后将产生的电力输送给用户。
这种发电方式具有高效、清洁等优点,成为现代能源系统中重要的组成部分。
输气站工艺流程

输气站工艺流程输气站是指用于输送天然气的设施,它是天然气从生产地到用户之间的重要中转站。
输气站的工艺流程是指输气站在天然气输送过程中所涉及的各项工艺操作和流程控制。
下面将从输气站的组成、工艺流程以及相关设备等方面进行详细介绍。
一、输气站的组成。
1. 进气系统,进气系统是输气站的起始部分,主要包括天然气进气管道、进气调压装置和过滤设备等。
天然气从生产地通过管道输送至输气站,进入进气系统进行初步的调压和过滤处理,以确保天然气的质量和安全性。
2. 储气系统,储气系统是输气站的重要组成部分,主要包括天然气储气罐、储气调压装置和安全阀等。
储气系统可以在天然气需求量较小或供应不稳定时进行储气,以保证输气站的稳定运行和天然气的持续供应。
3. 分输系统,分输系统是输气站的核心部分,主要包括天然气分输管道、分输调压装置和流量计量设备等。
分输系统将经过初步处理的天然气进行二次调压和流量计量,然后通过管道输送至用户端,满足用户的天然气需求。
4. 安全系统,安全系统是输气站的保障部分,主要包括火灾报警装置、泄漏检测装置和紧急切断装置等。
安全系统可以监测输气站的运行状态,及时发现并处理可能存在的安全隐患,保障输气站和周边环境的安全。
二、输气站的工艺流程。
1. 进气处理,天然气从生产地输送至输气站后,首先需要进行进气处理。
进气处理主要包括初步调压和过滤,以确保天然气的质量和安全性。
初步调压可以将进口天然气的压力降低到适合输气站内部管道输送的压力范围,而过滤则可以去除天然气中的杂质和固体颗粒物。
2. 储气调压,进气处理完成后,天然气会进入储气系统进行储气调压。
储气调压可以将天然气储存在储气罐中,并通过调压装置将储气罐内的天然气压力调整到适合输送的压力范围。
储气调压可以在天然气需求量较小或供应不稳定时进行储气,以保证输气站的稳定运行和天然气的持续供应。
3. 分输调压,经过储气调压后的天然气会进入分输系统进行分输调压。
分输调压可以将储气系统中的天然气再次调压到适合用户端输送的压力范围,并通过流量计量设备进行流量计量。
天然气供气系统结构与工作原理

天然气供气系统结构与工作原理天然气供气系统是将天然气从供气站输送到用户终端的一套设备和管网系统。
它由供气站、输气管道、调压站、分配管网和用户终端组成。
下面将详细介绍天然气供气系统的结构和工作原理。
一、供气站供气站是天然气供气系统的起点,它负责将天然气从天然气井中抽取,并进行初步的处理和净化。
供气站主要由气井、气井阀门、气井压缩机、净化设备和计量设备等组成。
气井阀门用于控制天然气的进出,气井压缩机则用于增压天然气,净化设备用于去除天然气中的杂质和水分,计量设备用于测量天然气的流量和压力。
二、输气管道输气管道是连接供气站和调压站的管道,它负责将天然气从供气站输送到调压站。
输气管道通常由高强度钢管或者聚乙烯管组成,具有足够的强度和密封性能,以承受高压和长距离输送的要求。
为了确保输气管道的安全运行,通常会进行定期的检测和维护工作。
三、调压站调压站是天然气供气系统的关键部份,它负责将输送过来的高压天然气进行降压处理,使其达到用户终端所需的压力。
调压站主要由调压器、安全阀、过滤器和计量设备等组成。
调压器根据用户需求和管网压力,通过调节阀门的开度来控制天然气的压力。
安全阀用于保护系统的安全,当压力超过设定值时会自动打开,释放过压气体。
过滤器用于去除天然气中的杂质和颗粒物,以保护调压器和用户终端设备的正常运行。
四、分配管网分配管网是将调压站输出的天然气分配到各个用户终端的管网系统。
它主要由主干管道、支线管道和用户管道组成。
主干管道负责将天然气从调压站输送到各个区域,支线管道将天然气从主干管道输送到各个小区或者楼栋,用户管道则将天然气输送到每一个用户终端。
分配管网通常采用埋地敷设方式,以减少对城市环境的影响。
五、用户终端用户终端是天然气供气系统的最终目的地,它负责将天然气供应给用户的燃气设备。
用户终端通常包括燃气灶具、燃气热水器、燃气采暖设备等。
用户终端需要根据天然气的压力和流量进行设计和安装,以确保燃气设备的正常运行和安全使用。
天然气供气系统结构与工作原理详细版

天然气供气系统结构与工作原理详细版天然气供气系统是将天然气从生产地输送到用户的系统,它由多个组成部分组成,包括天然气生产、输送、储存和分配等环节。
下面将详细介绍天然气供气系统的结构和工作原理。
一、天然气生产天然气生产是指将地下的天然气资源开采出来,并进行初步处理的过程。
天然气主要存在于地下深层的油气田中,通过钻井将天然气井开采出来。
开采出来的天然气经过初步处理,去除其中的杂质和水分,使其达到输送标准。
二、天然气输送天然气输送是将生产出来的天然气从生产地输送到用户地的过程。
天然气输送主要依靠管道进行,通过铺设大型天然气管道网络,将天然气从生产地输送到各个用户地。
天然气管道通常分为输气管道和支线管道两种。
输气管道是主干管道,负责将天然气从生产地输送到各个地区。
支线管道则是从输气管道分支出来,将天然气输送到具体的用户地。
天然气输送过程中需要克服一定的压力损失和摩擦阻力。
为了保持天然气在输送过程中的压力,输气管道通常设置压力调节站。
压力调节站能够根据需要调整天然气的压力,使其保持在合适的范围内。
三、天然气储存天然气储存是为了应对供需波动、保证供应安全而进行的储备措施。
天然气储存通常分为地下储气库和液化天然气(LNG)储存两种形式。
地下储气库是将天然气注入地下的储存设施,以便在需要时进行提取。
地下储气库通常选择地质条件较好的地区,例如盐穴、石油储层等。
通过注入和提取天然气,地下储气库可以平衡供需关系,保证天然气的稳定供应。
液化天然气(LNG)储存是将天然气经过液化处理后储存起来。
通过将天然气冷却至极低温度(约-162℃),使其转化为液态,减小体积,便于储存和运输。
LNG储存设施通常由储罐、泵站和再气化装置等组成。
四、天然气分配天然气分配是将储存的天然气从储存设施输送到用户的过程。
天然气分配通常通过城市燃气管网进行。
城市燃气管网是将天然气输送到城市各个用户的管道网络,通常由高压管网和低压管网组成。
高压管网负责将储存的天然气从储存设施输送到城市各个区域。
天然气工业天然气输送的工作原理

天然气工业天然气输送的工作原理天然气作为一种重要的能源资源,在现代社会中发挥着关键作用。
而天然气输送则是将天然气从生产地输送到消费地的过程,是天然气工业中不可或缺的环节。
本文将介绍天然气输送的工作原理,重点包括天然气输送的方式和相关设备。
1. 天然气输送的方式天然气输送主要通过管道和液化天然气(LNG)进行。
管道输送是最常见和主要的方式,涉及大量设备和技术,而LNG则适用于需要远程输送或无法直接供气的地区。
1.1 管道输送管道输送是指通过管道将天然气从生产地点输送到消费地点。
整个管道系统包括天然气井、压缩站、调压站和输气管道等。
主要的工作原理包括以下几个方面:1.1.1 采集和处理在天然气采集地,需要进行探明储量、进行开采和人工处理等工序。
采集及处理工作包括控制井筒压力、分离水分和杂质等。
处理过程中还需要对天然气进行压缩,以提高输送效率。
1.1.2 压缩与调压天然气在输送过程中需要经过压缩以提高流量和减少能量损耗。
压缩站负责将天然气压缩成高压状态,以便于输送。
而调压站则负责将高压天然气调整为适宜的压力,以供用户使用。
1.1.3 输气管道输气管道是天然气输送的主要通道,通过将天然气从源头运输到目的地。
管道的材料、结构和安装方式都需要保证天然气的安全输送和稳定运行。
此外,输气管道还需要配备防腐蚀、检测和安全保护系统,以应对可能的风险和突发情况。
1.2 液化天然气(LNG)液化天然气是将天然气冷却至极低温度(约-162°C)下,转化为液态状态便于运输和储存的方式。
主要工作原理包括以下几个步骤:1.2.1 加工与液化天然气需要进行脱除水分、硫化物和杂质等的加工处理,然后经过压缩制冷、减压膨胀等过程,使其逐渐冷却并液化。
1.2.2 储存与运输液化天然气通常储存在特殊的储罐中,以保持其低温状态。
在需要输送时,液化天然气会通过专用的LNG载船或LNG罐车运输到目的地,然后再恢复成气态供应给用户。
2. 相关设备天然气输送涉及多种设备,以确保天然气的安全、高效输送和稳定供应。
天然气输送工作原理

天然气输送工作原理
天然气输送是通过管道系统将天然气从生产地点运输到消费地点的工作过程。
天然气输送工作原理主要包括以下几个方面:
1. 压缩与调节:天然气从井口或储气库出口进入管道系统前,通常需要经过压缩与调节。
压缩是将天然气加压到一定的压力,以便在管道中能够顺利传输。
调节则是根据运输需求调整天然气的流量和压力。
2. 管道输送:经过压缩与调节后,天然气进入管道系统进行输送。
管道一般采用钢管或高强度塑料管道,能够承受高压和大流量的天然气传输。
天然气因为具有较小的密度,运算起来效率较高。
3. 压力维持:在天然气输送过程中,为了保持管道内的压力稳定,通常会设置压力维持设备,例如调压器和压缩机站。
这些设备能够监测管道内的压力变化,并根据需要自动调整压力,保持天然气的流动稳定。
4. 安全保护:天然气输送过程中,安全是至关重要的。
为了保障天然气输送的安全,通常会在管道系统中设置安全装置,例如阀门、安全压力释放装置、气体泄漏探测器等。
这些装置能够监测和控制管道内气体的压力和流量,一旦发生异常情况,如压力过高或泄漏,会及时采取措施进行处理和防护。
总的来说,天然气输送是依靠压缩、调节和管道输送的工艺,通过合理的设计和控制,确保天然气能够安全、高效地从生产
地点到达消费地点。
同时,做好安全保护措施,可以有效预防和应对潜在的风险和事故,保障天然气输送过程的安全和稳定。
天然气管道一般站场工艺

天然气管道一般站场工艺天然气管道一般站场是指为天然气输送系统服务的一种中间处理和转运场站,它主要负责对天然气进行加压、减压、过滤、除水、调湿等操作。
本文将介绍天然气管道一般站场的工艺流程和设备。
工艺流程天然气管道一般站场工艺流程如下:1.天然气净化:通过分离、过滤等方式除去天然气中的固体颗粒、液体和硫化氢等杂质;2.加压与减压:将天然气加压到适当的压力以便输送,在需要时进行降压处理;3.调节温度与水分:通过控制天然气流通的速度和环境温度来控制其温度,并通过冷却除湿等操作降低其水分含量;4.测量与监测:安装流量计、压力计、温度计等仪表对天然气进行监测、测量和统计分析;5.贮存与转运:将天然气贮存在压缩气瓶或者是加压储存设备中,并将其通过输气管道进行转运。
设备天然气管道一般站场主要包括以下设备:天然气净化设备天然气净化设备包括:1.筛网式除杂器:用于去除天然气中的颗粒物;2.旋流器:用于去除天然气流中的液体;3.脱硫设备:用于去除天然气中的硫化氢。
加压与减压设备加压与减压设备包括:1.安全阀、减压阀和调压器:用于对天然气进行安全减压;2.导流阀:用于控制天然气流向;3.压缩机:用于对天然气进行加压处理。
调节温度与水分设备调节温度与水分设备包括:1.加热器和散热器:用于对天然气进行加热或降温;2.除湿器:用于对天然气中的水分进行除湿处理。
测量与监测设备测量与监测设备包括:1.流量计、压力计、温度计:用于对天然气流量、压力和温度进行监测和测量;2.液位计:用于对压缩储气罐中的液位进行监测。
贮存与转运设备贮存与转运设备包括:1.压缩储气罐和贮气筒:用于存储高压天然气;2.管道输送系统:用于对天然气进行转运。
天然气管道一般站场工艺的准确实施和设备的良好运行,对于确保天然气输送安全和品质具有至关重要的作用。
在实际操作中,应严格按照相关标准进行操作和设备管理,同时加强巡检和维护,以便有效地提高站场的安全性和稳定性。
天然气供气系统结构与工作原理

天然气供气系统结构与工作原理天然气是一种清洁、高效、经济的能源,被广泛应用于工业、民用和交通领域。
天然气的供气系统由多个部分组成,包括天然气储气罐、输气管道、调压站、测量站、配气站等。
本文将介绍天然气供气系统的结构与工作原理。
天然气储气罐天然气储气罐是天然气供气系统的重要组成部分。
它是用来存储天然气的容器,通常是由钢筋混凝土或钢制而成。
储气罐的体积大小取决于需要存储的天然气量,一般会根据实际需求进行设计和制作。
在储气罐内部,通常会设置压力传感器、温度传感器等装置,用来监控气体的压力和温度。
输气管道输气管道是将天然气从储气罐输送至用气点的一种管道系统。
输气管道通常采用钢质管道或高密度聚乙烯管道制作而成,它们可以承受较高压力和各种天气条件的影响。
在输气管道中,通常需要设置阀门、过滤器等装置,用来控制天然气的流量和质量。
调压站调压站也是天然气供气系统中的重要部分。
调压站的作用是将输送至调压站的高压天然气,经过减压调节后,输出为符合用户要求的低压气体。
调压站一般有两个重要设备:调压阀和安全阀。
调压阀是用来控制天然气压力的,安全阀则是用来在管道内出现超压时自动卸压的装置。
测量站测量站通常位于天然气输送管道的末端,其主要作用是用来对天然气进行计量。
测量站通常包括流量计、气压计、温度计等设备。
测量站的数据可以用来确定用户的用气量,从而进行计费。
配气站配气站主要是用来对天然气进行调配的场所。
在配气站中,天然气通常需要经过除杂、除水等处理,同时还需要根据用户需求进行掺混,比如将天然气掺入空气中以提高热值。
配气站中包括阀门、压力传感器、温度传感器等设备,用来确保调配的准确度和可靠性。
工作原理天然气供气系统的工作原理可以简单概括为:天然气从储气罐经输气管道输送到调压站,在调压站中通过调节阀门减压调节成合适的低压天然气,然后输送到测量站进行计量,最终通过配气站进行处理后输送到用户。
天然气供气系统的工作需要各个部分设备的协调配合。
天然气输送管道中的场站

天然气输送管道中的场站
天然气输送管道中的场站是用于对天然气进行调节、分配和储存的
设施。
场站一般位于天然气管道的关键位置,用于实现管道系统的
安全和稳定运行。
场站通常包括以下设施:
1. 压缩站:用于增加天然气在管道中的压力,以便使其能够顺利地
被输送和传输。
压缩站通常配备有压缩机和压力调节装置。
2. 调压站:用于调节天然气管道中的压力,将高压气体转换成合适
的低压气体,以供用户使用。
调压站通常配备有调压器和安全装置。
3. 分配站:用于将天然气从输送管道中分配给不同的用户或使用地点。
分配站通常包括分流阀和计量设备。
4. 储气库:用于储存多余的天然气,以供高峰期使用或作为备用供应。
储气库通常是地下储存设施,可以是地下腔室或地下盐穴。
5. 水合物处理设施:用于处理天然气输送管道中可能形成的水合物。
水合物是在高压和低温条件下形成的冰样物质,容易堵塞管道。
这些场站主要起到调节和分配天然气的作用,确保管道系统的稳定和安全运行。
他们通常与管道网络有机结合,在不同地点建立起一个完整的输送系统。
输气站场工艺介绍及设备工程介绍

▪ 上述两种驱动方式中,电液联动和气液联 动系统具有较多优点,为大口径阀门广泛采 用。
▪ 四、截断阀室设置的位置
▪ 输气和线截断阀室之间的间距因不同级别地区由于 人口密度不同,对安全可靠性的要求也不一样,因 此阀室设置的距离也不相同。截断阀室间距最大值: 四类地区为8km,三类地区为16km,二类地区为 24km,一类地区为32km。在管道穿越大型河流、 活动断裂带和特殊困难段时,应根据需要而设置线 路截断阀。由于人口密度和国情的不同,世界各国 对此间距的规定互差异。
干线切断阀的驱动方式
▪ 干线切断阀的驱动方式有电动、气动、电 液联动和气液联动等类型,各种驱动装置上 往往同时配有手动机构以备基本驱动机构失 灵时使用。 电液联动机构是由电动机—油泵机组提 供动力的液压装置。动力机组一般与阀体分 离。与电动机构相比,它的优点是传动平稳, 工作可靠和容易控制。
▪ 气液联动机构是以管道天然气为动力的液压系统。 它不需要外来的动力,可以在管道上任何地方使用, 是最方便的阀门驱动方式。是一种简单的手控手液 联动系统,管道压力可经控制阀输入任一气一油压 力转换罐,使压力油推动阀门油缸动作。与此同时, 控制阀把另外一个转换罐与大气连通,使油缸活塞 另一侧的油流向这个低压罐中。每个罐的容量应稍 大于一次动作所需的油量。系统中有一个可储存一 定气体动力的蓄能罐和备用手摇泵。
▪ 5.清管站
▪ 输气管道投产时需要通过清管器清除管道中 的积液、粉尘杂质和异物。清管站主要工艺 流程为:清管器接收、天然气除尘分离、清 管器发送并输往下游站场。
▪ 6.储气库 ▪ 储气库是输气管道供气调峰的主要设施,主要的形
式有:枯竭气田储气库;地下盐穴、岩洞储气库; 地面容器储气库。地下储气库的工艺流程为:天然 气过滤分离、计量、增压注气;采气、过滤分离、 计量、增压输回管道。 ▪ 7.阀室 ▪ 为了便于进行管道的维修,缩短放空时间,减少放 空损失,减少管道事故危害的后果,输气管道上每 隔一定距离,需设置干线截断阀。阀室的功能为: 干线截断、两端放空。
天然气通气的动作原理

天然气通气的动作原理天然气通气的动作原理是通过一系列的物理和化学过程来实现的。
天然气主要由甲烷(CH4)组成,它是一种无色、无味、低密度的气体,在自然界中广泛存在。
天然气通气的过程可以分为三个主要的阶段:开启、传输和燃烧。
1. 开启阶段:在开启阶段,天然气通气系统会启动,以便将天然气从储存设备中释放出来。
通常情况下,天然气会在供应管道中积累并保持一定的压力,以便在需要时供应给用户。
通过打开天然气阀门,它可以进入供气管道系统。
2. 传输阶段:在传输阶段,天然气通过管道网络从供应点传输到用户的终端。
这个过程需要依靠管道系统的压力差和流体力学原理来实现。
压力差驱动气体从高压区域流向低压区域,而在流动过程中,天然气会遇到管道的阻力。
为了减小阻力并提高输送效率,管道通常采用较大的直径和光滑的内壁。
此外,为了保持管道系统的压力和流量稳定,还会使用调节阀门和各种传感器控制气体流量和压力。
3. 燃烧阶段:在燃烧阶段,天然气被引导到燃烧设备中,例如燃气炉、燃气灶具等进行燃烧。
在燃烧过程中,天然气与空气中的氧气反应,产生热能和水蒸气。
天然气的主要成分甲烷与氧气反应的化学方程式为:CH4 + 2O2 →CO2 + 2H2O + 热能燃烧过程是一个氧化还原反应,甲烷的碳和氢原子与氧气结合,形成二氧化碳、水蒸气和热能。
这个过程是自发的,燃烧产生的热能可以用来供暖、加热、烹饪等各个方面。
同时,在燃烧过程中需要保持适当的氧气供给,以确保燃烧的完全和高效。
燃烧产生的烟气通过烟囱排出,以避免室内空气污染。
总的来说,天然气通气的动作原理是通过开启、传输和燃烧这三个阶段来实现的。
通过管道网络,天然气可以从供应点传输到用户的终端,然后在燃烧设备中被燃烧,产生热能和水蒸气。
这一过程涉及到物理的压力差和流体力学原理,也涉及到化学的氧化还原反应。
天然气通气的原理简单而高效,因此被广泛应用于工业、商业和家庭用途中。
天然气调压站工作原理

天然气调压站工作原理天然气调压站是天然气输送和分配系统中的重要组成部分,它的主要功能是将高压天然气从输气管道中调压、计量,并将其分配给不同的用户。
以下是天然气调压站的工作原理。
1. 原气收集和净化:天然气从天然气田或其他地方输送至调压站,首先需要进行原气的收集和净化。
原气中可能含有杂质、水分和其他不纯物质,需要经过净化处理,以确保天然气的质量。
2. 调压过程:原气经过净化后,进入调压装置。
调压装置通常由调压阀和压力传感器组成。
调压阀根据压力传感器的反馈信号,自动调节进入调压站的天然气压力,使其达到设定值。
调压阀的工作原理是通过改变进气口和出气口之间的截面积来调节气流量,从而实现压力的调节。
3. 计量过程:调压后的天然气进入计量装置,通过计量装置对天然气的流量进行准确测量。
计量装置通常采用差压流量计或涡街流量计等技术,根据天然气的压力差或涡街频率来计算天然气的流量。
计量装置的准确度对于天然气的计量和分配非常重要。
4. 气体分配:经过计量后的天然气根据需要分配给不同的用户。
调压站通常设有多个出口,每个出口连接到不同的管道,通过管道将天然气输送给不同的用户。
分配过程中需要考虑用户的需求和管道的输送能力,以确保天然气按需分配。
5. 安全保护:天然气调压站还配备有多种安全保护装置,以确保调压站的安全运行。
例如,安全阀可在压力超过设定值时自动释放天然气,以防止压力过高导致设备损坏或事故发生。
同时,调压站还会安装漏气检测装置,及时发现和处理泄漏问题,确保调压站的安全性和环保性。
天然气调压站通过净化、调压、计量和分配等工艺步骤,实现对高压天然气的调节和分配。
通过合理的工作原理和安全保护措施,确保天然气输送系统的安全运行,满足用户的需求。
天然气调压站在能源供应中起着至关重要的作用,为经济发展和人民生活提供了可靠的能源支持。
