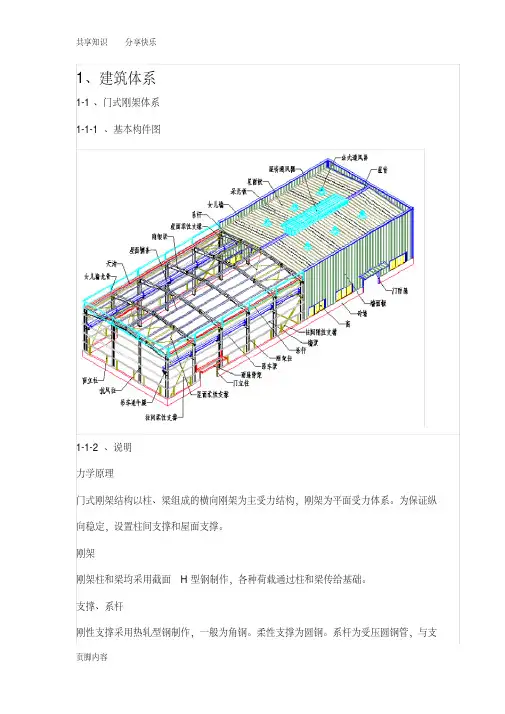

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点" O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X" R) g5 l' @4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3 J1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
钢结构识图ppt课件
7、非焊接的节点板，应注明节点板的尺寸和 螺栓孔中心与几何中心线交点的距离。
第三节 钢屋盖施工图识读
１. 工程概况 2. 支撑布置 ３.屋面构件布置 ４. 支撑连接 ５. 钢屋架与柱顶的连接 ６.屋面构件的连接 ７.支撑详图 ８.屋架详图
１. 工程概况：
该工程为单跨双坡封闭式厂房，跨度21m,总长120m。采 用梯形钢屋架，屋面坡度i=1/10，屋架间距6m，檩距 1.508m，檩条水平投影间距1.5m。屋架铰支于钢筋混凝土 柱柱顶，有2台5t重级工作制吊车（A6），外天沟。屋架下 弦标高10m，屋面采用金属夹芯板，C型檩条。地面粗糙度 类别为B类，结构重要性系数为γo＝1.0，抗震设防烈度为7 度。基本风压ω0＝0.5.kN/m2,基本雪压s0=0.30 kN/m2。钢 材采用Q235B，焊条采用E43型。
或双层曲面形网格结构称为网壳。
１.网架结构的组成
（1）第一类是由平面桁架系组成的网架结构 两向正交正放网架 ：这是由两组平面桁架系组成的网架， 桁架系在平面上的投影轴线互成90°交角，且与边界平行或 垂直，所形成网格可以是矩形的，也可以是正方形的 。
两向正交斜放网架：它可由梁向正交正放网架在水平面上旋 转45°而得，其交角也是90°，但每片桁架不与建筑物轴 线平行，而是成45°的交角，故成为两向正交斜放网架 。
3.1详图图纸绘制的内容 （1）图纸目录 （2）设计总说明，应根据设计图总说明编写。 （3）供现场安装用布置图，一般应按构件系统分别
绘制平面和剖面布置图，如屋盖、钢架、吊车梁等。
（4）构件详图，按设计图及布置图中的构件编制， 带材料表。
（5）安装节点图。
4.施工详图识图 ⑴识读钢结构施工图的基本知识。 ①掌握投影原理和形体的各种表达方法。 ②熟悉和掌握建筑结构制图标准及相关规定。 ③基本掌握钢结构的特点、构造组成，了解机械制造
(完整版)钢结构识图大全
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点" O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X" R) g5 l' @4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式* t! z- I3 P. F& J! `; T* E: y/ \■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3 J1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
钢结构识图大全
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点" O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X" R) g5 l' @4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3 J1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
完整版钢结构识图大全
1、建筑体系"、门式刚架体系1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为 保证纵向稳定，设置柱间支撑和屋面支撑。
刚架本那Lx一昂和 T F ・、一SHF 舉 )J 说 ism*卜4. 厂屋*‘竝1-/」! 抗耳—、BS«+女血 Sfr-. 唤舞£ 用牛 / 1 即辭x .天淸II刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面標条、墙梁般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a・典型门式刚架6 s# }8 P t H*}) e5 y1 X8 Yb. 带吊车的门式刚架2 K5 J% N# x* p: p2 Rc・带局部二层的门式刚架1- 1-4、基本节点a.柱脚节点T h细霊Hr*'I-囂、，空禅0;、！人4 Q# r1 @5j8 L#n*X说5牲杀*6 -b・梁、柱节点+ @・ r: U・ X R) g5 I*4 1% m! D; ?1 n% R■吊车和局部二层可在衍生形式刚架中布置。
■（!［墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了 90度o1- 2 ＞多层框架体系 1- 2-1、框架图示6 V ） u$ B5 01 v3 J・1 -2-2、说明力学模型a・纯刚接框架：纵横两个方向均采用刚接的框架。
b. 刚接■支撑框架：横向采用刚接，纵向采用钱接，并在纵向设置支撑，以传递水平力。
c. 支撑式框架：纵横向均采用较接，两向均设置支撑传递水平力。
d. 有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
(完整版)钢结构识图图集图标讲解
钢结构识图培训讲义技术部周耀彬 2009-5-24第一章识图基础一、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使用是不一定完整，可能只出现其中两个。
有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。
二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛，文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛，细线表示看的朝向。
四、对称符号五、焊缝符号*1.焊缝基本符号（常用）：表示焊缝横截面形状的符号序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝带钝边单边V形焊缝6 角焊缝7 塞焊缝或槽焊缝2.辅助符号：表示焊缝表面形状特征的符号序号名称示意图符号说明1 平面符号焊缝表面齐平（一般通过加工）2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状是，可以不用辅助符号。
3.补充符号：补充说明焊缝的某些特征而采用的符号序号名称示意图符号说明1 带垫板焊缝底部有垫板2 三面围焊表示三面有焊缝3 周围焊环绕工件周围焊缝4 现场焊表示工地现场进行焊接5典型焊缝（余同）表示类似部位采用相同的焊缝典型焊缝的符号在杭萧公司还引申为“两面或三面的半围焊”（即引申为“两面或三面都采用相同的焊缝”之意），4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡口节点表，可供参考：5.焊缝尺寸的标注：序号名称示意图焊缝尺寸说明1 对接焊缝S：焊缝有效厚度2 卷边焊缝S：焊缝有效厚度3 连续角焊缝K：焊角尺寸S1，l1：标注边的焊角尺寸、长度S2，l2：标注对面的焊角尺寸、长度或4 断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数5交错断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数K：焊角尺寸说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。
钢结构识图大全
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点?2、支撑、系杆2-1、图示柱间柔性支撑? ???柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。
钢结构识图焊缝PPT课件
说明
预埋件 锚栓垫板 十字柱 箱形柱 组合柱（异形柱） 箱形梁 圆管桁架 方管桁架 组合桁架 H钢支撑 型钢支撑（槽钢、角钢等） 直楼梯 钢马道 钢檩条 钢墙梁 钢压杆 钢拉条 斜拉条连接角钢 钢天沟 钢天沟落水管头 天窗架、气楼 封沿立柱 轨道 球支座 万向支座 钢拉索 发往现场的零散件
序号
构件类型
三视图基本原理：
1
三视图基本关系：长对正，高平齐，宽相等
2
3
F
H
H
B
A
F
B
A
H-H
C-C
B-B
A-A
4
图纸中零件、构件类型表
5
序号
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47 49 51 53
构件类型
YMJ YDB SGZ BGZ ZGZ BGL GHJ FHJ ZHJ HZC XZC ZLT GMD GHT GQL GYG GLT LJJ GTG LSG TCJ GFY GGD QZZ WXZ GLS LSJ
47
屋架几何尺 寸及内力图
屋架立 面图
零件详图
上弦 平面 图
侧面 图
下弦平面 图
材料表
48
任务二 钢屋架施工图的组成及识读
节点杆件由两个角钢组成， 分别依靠两条侧焊缝连接 在节点板上
49
任务二 钢屋架施工图的组成及识读
50
任务二 钢屋架施工图的组成及识读
51
任务二 钢屋架施工图的组成及识读
52
任务二 钢屋架施工图的组成及识读
图左边的数字为该钢屋架的 杆件长度
图右边的数字为该钢屋架 各杆件的内力，正值代表 拉力，负值代表压力
钢结构识图图集图标讲解资料
钢结构识图图集图标讲解资料一、引言在钢结构设计中，绘制清晰的图纸是非常重要的一环。
因此，钢结构识图图集图标讲解资料是任何一位钢结构设计师不可或缺的工具。
本文将为大家介绍钢结构识图图集中常见的图标，并解释其含义和用途。
二、钢结构识图图集中常见的图标1. 弧形标识弧形标识弧形标识弧形标识通常用于表示曲线形构件或梁柱交接处。
常见的弧形标识可以分成两类：内弧形和外弧形。
内弧形用于表示曲线形钢构件的中心线。
而外弧形则用于表示梁柱交接处的填充物耳板。
2. 带箭头标识带箭头标识带箭头标识带箭头标识用于标示桥梁等大跨度构件的支座位置和安装方向。
这种标识的特点是，箭头指向标识的左上角，从而表示构件的安装方向。
3. 双箭头标识双箭头标识双箭头标识双箭头标识用于标示柱子的中心线。
这种标识的箭头相互平行指向两端，从而表示柱子的中心线。
4. 直线标识直线标识直线标识直线标识通常用于标示梁的中心线。
这种标识的特点是直线两端各有一个标记，从而表示直线的中心线。
5. 带圆圈标识带圆圈标识带圆圈标识带圆圈标识常用于标示支撑点的位置，圆圈内部为位置点。
这种标识是基于构件中心线设置，且圆圈的大小会随着构件尺寸的变化而发生改变。
6. 带点标识带点标识带点标识带点标识常用于标示连接板的螺钉布置位置。
这种标识通常出现在连接板内部，圆点表示螺钉位置。
三、结论钢结构识图图集图标是钢结构设计中非常重要的工具，因为它们可以帮助设计师绘制清晰精确的图纸。
通过本文介绍的钢结构识图图集常见的图标，相信大家可以更加熟练地应用这些标识以及准确理解它们背后的含义。
当然，随着技术不断发展，我们也可以期待更多的标识在未来的钢结构识图图集中得到加入。
(完整版)钢结构识图大全
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点" O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X" R) g5 l' @4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3 J1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
完整版钢结构识图大全
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X R) g5 l' @．4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。
、刚架衍生形式1-1-5* t! z- I3 P. F& J! `; T* E: y/ \■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3J．1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
钢结构识图大全
欢迎阅读b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明?2、支撑、系杆2-1、图示柱间柔性支撑? ???柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。
在支撑端头有刚性构件和传递压力的情况下，不需设置系杆。
■屋面水平支撑做法同柱间支撑。
■根据需要，支撑还有人字形、八字形、K形、V型、门形、L形、Y形、单斜杆等形式。
3、隅撑3-1、图示3-2、说明■隅撑的设置在于梁或柱受压翼缘的平面外计算长度。
隅撑可用角钢制作或扁钢压制成蓬用压型钢板采用HV-197TD-788板和HV-205TD-820板。
6、檩条、墙梁6-1、C型冷弯薄壁型钢6-1-1、型钢截面特性6-1-2、安装节点图6-2、Z型冷弯薄壁型钢6-2-1、型钢截面特性6-2-2、安装节点图7、屋面、墙面压型钢板7-1、HV-203KL-406板7-1-1、板型图7-1-2、连接节点图7-2、HV-380SF-760 7-2-1、板型图7-2-2、连接节点图?7-3、HV-475SF-475板7-3-1、板型图7-3-2、连接节点图7-4、HV-197TD-788板7-4-1、板型图7-4-2、连接节点说明：■防水空腔可以阻止因毛细现象而造成的渗水。
■该板型可用于屋面板和墙面板，采用自攻螺钉和屋面檩条或墙梁连接。
■用作屋面板时，螺钉穿过波峰与屋面檩条固定；用作墙面板时，螺钉在靠近波峰的波谷平直段与墙梁固定。
