四柱液压机工作原理

四柱液压机工作原理
液压机作为传统的机械设备，是最大的机械力学应用。

它把低压液力装置转换为高压液力，这种高压液力可以产生较大的力量用于控制机械设备。

液压机可以分为液压单柱机和四柱液压机，这里我们来讨论四柱液压机的工作原理。

四柱液压机是液压机中比较常用的一种，它由四根柱子组成，每一根柱子都有一个启动活塞。

每一个活塞由上一根柱子给它供给液体或者气体，而下一根柱子则帮助收集排出的液体或者气体。

每个柱子还有一个传动轴，它可以转动每一个活塞。

如果只有一根活塞，它只能做上下运动，但是有四根活塞，它就可以做四种不同方向的运动。

当上面一根柱子给它供给液体时，这个活塞就会往上移动，当下一根柱子收集液体时，它就会往下移动，从而产生一个力和一个动作。

每一根柱子都有自己的传动机构，但是它们传动的都是同一个活塞，所以当每一根柱子的液体都在运动时，活塞也会一起运动，从而产生连续的力和动作。

当四柱液压机工作时，只要每一根柱子的液体正确地运转，就可以产生连续的力和动作，这种力和动作将用于操控机械系统，用来控制机械设备的运动。

四柱液压机不仅耐用可靠，而且它的安装灵活方便，几乎可以在任何环境下工作，它的动力系统和控制系统都非常简单，是目前液压机中最常用的一种。

综上所述，可以看出，四柱液压机有着许多优点，它可以实现一
种高效的液力转换，可以控制机械的运动，可以灵活的安装，操作简单，使用寿命很长。

因此，它被广泛应用于工业、航空、汽车制造等领域，可谓是液压机的精髓之一。

四柱液压机标准

四柱液压机标准
四柱液压机是一种常见的液压机械设备，其结构主要包括四根柱子，液压缸和工作台。

它通过液压系统的工作原理，利用液压缸的运动来实现压力传递和工件加工。

四柱液压机的标准通常包括以下方面：
1. 设备参数：包括额定压力、额定行程、额定速度等。

2. 结构设计：包括整体结构、柱子排列方式、液压缸位置等。

3. 控制系统：包括液压系统、电气控制系统等。

4. 安全保护：包括安全防护装置、紧急停止装置等。

5. 工作性能：包括精度要求、工作周期、噪音要求等。

此外，四柱液压机还需要符合相关的国家和行业标准，如国家ISO9001质量管理体系认证、CE认证等。

以上只是一些常见的四柱液压机标准，具体的标准要根据具体的产品要求和行业规范来确定。

用户在购买四柱液压机时，应参考相关标准，并根据自身需求选择合适的设备。

四柱液压机工作原理

四柱液压机工作原理
四柱液压机工作原理：
四柱液压机是一种利用液压传动的机械设备，常用于冲压、压焊、热成型等工艺过程中。

其工作原理可以简述为以下几个步骤：
1. 液压系统供油：在四柱液压机内部，设有液压系统，其中包括液压油箱、液压泵、液压阀及管路等。

当机器开始工作时，液压泵将液压油从油箱中抽取，并通过液压阀控制，在不同的工作阶段将油液供给给相应的液压缸。

2. 液压缸工作：四柱液压机的液压缸通过液压系统供油，使其产生往复运动。

液压缸一般由活塞、活塞杆、密封装置等组成。

当液压缸内的油液施加到活塞上时，活塞将产生推力，并通过活塞杆传递给工件，从而实现工件的冲压、压焊等操作。

3. 液压缸控制：液压缸的运动是通过液压阀控制的。

液压阀的开关操作由液压控制系统中的电磁阀控制。

当电磁阀发出指令时，液压阀会打开或关闭，控制液压缸的供油或排油，从而控制液压缸的运动速度和停止位置。

4. 压力控制：在四柱液压机的工作过程中，为了保证工作的稳定性和精度，需要对液压系统的压力进行控制。

通常会在液压系统中配置压力传感器，通过监测液压缸的压力变化，来实现对系统压力的控制。

通过以上四个步骤，四柱液压机能够实现多种工艺操作。

其工
作原理简单直观，通过液压传动的方式，将液压能转化为机械能，从而完成冲压、压焊工序，提高生产效率和产品质量。

四柱液压机液压原理

四柱液压机液压原理
四柱液压机是一种常见的液压设备，它利用液压原理来实现工作。

液压原理是基于波动传递的原理，通过压力的增大或减小来传递力量。

四柱液压机主要由液压系统、机械部件和控制系统组成。

液压系统是四柱液压机的核心部分。

它由液压油箱、液压泵、液压马达、液压缸、液压阀及相关管路等组成。

液压泵将液压油从油箱中抽吸出来，并加压送到液压缸中。

液压马达则将液压能转换为机械能，驱动机械部件的运动。

机械部件包括机架、工作台、滑块、模具等。

液压系统通过液压缸的作用，使机械部件产生往复运动或旋转运动。

机架是支撑整个机械部件的结构，而工作台是用来放置工件的平台。

滑块则是主要执行压力加工动作的部件，通常与模具一起使用。

控制系统是用来控制液压系统和机械部件的运行。

它通过控制液压阀的开启和关闭，来实现流量的调控和液压系统的正常工作。

控制系统还可以通过控制液压缸的行程和速度，来控制机械部件的运动轨迹和速度。

总结起来，四柱液压机的工作原理是通过液压系统产生压力，并将其传递给液压缸，从而实现机械部件的运动。

控制系统则负责控制液压系统和机械部件的运行。

这种工作原理使得液压机具有很高的压力和力量传递能力，广泛应用于各个行业的压力加工工艺中。

四柱液压机的工作原理

四柱液压机的工作原理

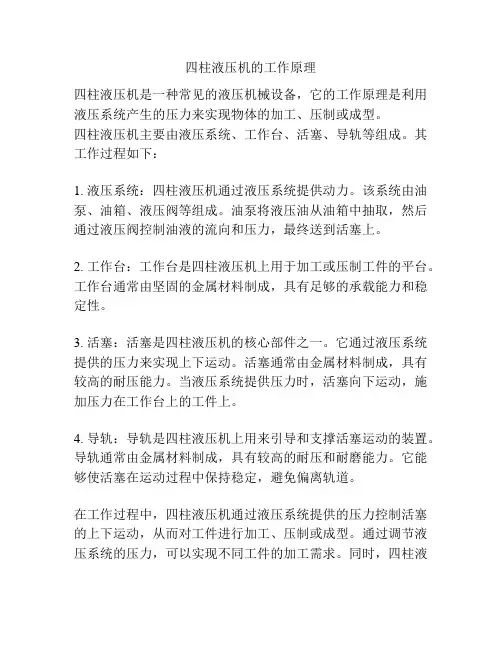

四柱液压机是一种常见的液压机械设备，它的工作原理是利用液压系统产生的压力来实现物体的加工、压制或成型。

四柱液压机主要由液压系统、工作台、活塞、导轨等组成。

其工作过程如下：
1. 液压系统：四柱液压机通过液压系统提供动力。

该系统由油泵、油箱、液压阀等组成。

油泵将液压油从油箱中抽取，然后通过液压阀控制油液的流向和压力，最终送到活塞上。

2. 工作台：工作台是四柱液压机上用于加工或压制工件的平台。

工作台通常由坚固的金属材料制成，具有足够的承载能力和稳定性。

3. 活塞：活塞是四柱液压机的核心部件之一。

它通过液压系统提供的压力来实现上下运动。

活塞通常由金属材料制成，具有较高的耐压能力。

当液压系统提供压力时，活塞向下运动，施加压力在工作台上的工件上。

4. 导轨：导轨是四柱液压机上用来引导和支撑活塞运动的装置。

导轨通常由金属材料制成，具有较高的耐压和耐磨能力。

它能够使活塞在运动过程中保持稳定，避免偏离轨道。

在工作过程中，四柱液压机通过液压系统提供的压力控制活塞的上下运动，从而对工件进行加工、压制或成型。

通过调节液压系统的压力，可以实现不同工件的加工需求。

同时，四柱液
压机具有结构简单、操作方便、工作稳定等优点，被广泛应用于各个产业领域。

四柱液压机操作手册

四柱液压机操作手册1. 引言四柱液压机是一种广泛应用于工业生产中的设备，用于实现物体的压缩、弯曲、冲压等作业。

本操作手册旨在指导操作人员正确使用四柱液压机，确保安全和高效的操作。

2. 设备概述四柱液压机由以下主要组成部分构成：- 机架：承载和支撑整个设备的主体结构。

- 液压系统：提供压力和动力，驱动液压缸进行运动。

- 液压缸：负责产生压力和力，推动工作台或模具进行作业。

- 控制系统：控制液压机的各项操作和参数，确保安全和稳定性。

3. 安全操作在操作四柱液压机之前，务必遵循以下安全操作规程：- 穿戴个人防护装备，如安全帽、护目镜、防护手套等。

- 熟悉液压机的操作和控制系统，确保了解各个控制按钮和开关的功能。

- 在启动液压机之前，检查设备的各个部件是否正常，并确保其处于适当的工作状态。

- 当操作液压机时，请注意周围的安全环境，确保没有无关人员靠近工作区域。

- 使用合适的模具和夹具，确保工作物体稳定并与液压机部件正确对齐。

- 注意液压机的最大负荷限制，避免超负荷操作。

4. 操作步骤以下是四柱液压机的基本操作步骤：1. 打开液压机电源，确保液压机处于正常工作状态。

2. 将工作物体放置在工作台上，并使用合适的模具夹紧。

3. 调整工作台的位置，使其与模具准确对齐。

4. 根据工作需求，调整液压机的压力和行程。

5. 按下启动按钮，启动液压机，观察并确保操作运行顺利。

6. 在压力和行程达到预设值后，停止液压机的运行。

7. 完成作业后，关闭液压机电源，清理工作台和模具。

5. 维护保养为了确保四柱液压机的长期稳定运行，需要进行定期的维护保养工作：- 定期检查液压系统的油液，确保其清洁和充足。

- 清洁和润滑四柱液压机的各个部件，防止积聚和腐蚀。

- 根据使用频率，定期检查和更换液压机的密封件。

- 研究和了解四柱液压机的维护手册，按照相应要求进行维修和保养操作。

结论本操作手册介绍了四柱液压机的基本操作和安全注意事项，希望能够帮助操作人员正确、安全地使用该设备。

四柱液压机操作规程

四柱液压机操作规程
《四柱液压机操作规程》
一、概述
四柱液压机是一种常用的金属加工设备，广泛应用于汽车制造、家具制造、模具制造等领域。

为了确保操作安全和设备正常运行，制定了以下操作规程。

二、操作前的准备
1. 检查四柱液压机的电源是否接通，主机开关是否关闭。

2. 检查液压油箱的液压油位，如有必要则添加液压油。

3. 检查四柱液压机各部件的润滑情况，如有必要则添加润滑油。

三、操作步骤
1. 打开主机开关，等待液压系统升压到设定压力。

2. 调节工作台和滑块的位置，将工件放置在工作台上。

3. 按下启动按钮，四柱液压机开始工作，滑块向下运动并施加压力于工件。

4. 当工件加工完成后，松开启动按钮，四柱液压机停止工作。

5. 清理工作台和滑块上的残余杂物，确保设备整洁。

四、操作注意事项
1. 操作人员必须穿戴好劳动防护用具，如安全帽、护目镜和手
套。

2. 在操作四柱液压机时，严禁将手部或其他身体部位伸入滑块下方，以免发生意外伤害。

3. 在设备故障或异常时，应立即停止操作并通知相关维修人员进行处理。

4. 定期对四柱液压机进行维护保养，确保设备正常运行。

五、操作结束
1. 关闭主机开关，切断电源。

2. 清理四柱液压机周围的杂物，确保设备周围的环境整洁。

通过以上规程的操作，可以确保四柱液压机的正常运行，提高工作效率，保证操作人员的安全。

四柱万能液压机操作规程（4篇）

四柱万能液压机操作规程四柱万能液压机是一种常用的液压机械设备，用于对各种金属材料的冲压、折弯、拉伸等工艺操作。

为了确保操作人员的安全和设备的正常运行，下面将介绍四柱万能液压机的操作规程。

一、操作前的准备工作1. 检查设备及周围环境是否安全和整洁，是否有杂物堆放或是有危险隐患。

2. 确定设备的使用环境和电源是否符合要求，确保电源接地良好。

3. 检查液压油的位于液压系统油箱内的油位是否在规定范围内，如果不足应及时补充。

4. 确保设备各部位的润滑部位充足的润滑油，并检查运行轴承、导轨、滑块等部位是否正常运转灵活。

5. 检查设备的操作台是否牢固，并检查各个操作按钮是否灵活可用。

6. 了解所要进行的工艺过程和工件材料的性质，明确操作步骤和操作规范。

二、液压系统的操作1. 打开总电源开关，确保电源正常供电。

2. 按照设备操作面板上的指示，打开液压系统的电源开关，并等待系统自检完成。

3. 按照设备操作面板上的指示，调整液压系统的压力和流量参数，确保满足工件加工的需求。

4. 打开循环泵开关，启动液压系统，观察压力表和流量表的指示情况，确保液压系统正常工作。

三、安全设施的检查1. 确保设备的安全防护设施完好无损，如限位开关、光栅保护、安全按钮等。

2. 检查液压系统的安全阀和压力保护装置是否灵活可用。

3. 检查设备的气动系统和电气系统是否正常。

四、操作台的调整1. 根据工件的尺寸和工艺要求，调整操作台的高度和位置。

2. 检查操作台的固定螺栓是否牢固，并确保操作空间够大，避免操作过程中发生意外。

五、设备的正常操作1. 将工件放置在操作台上，并根据需要调整工件的位置和夹持方式。

2. 按照工艺要求，调整滑块下冲行程和停留时间，并设置下冲深度。

3. 操作员可将手放在操作按钮的位置附近，等待信号操作的指示。

4. 利用合适的操作按钮进行下冲作业，当滑块按下到设定位置时，松开操作按钮。

5. 根据需要进行连续操作或逐个操作。

6. 在操作过程中，注意观察操作台和滑块是否正常运转，注意防止卡料或是夹手等情况的出现。

三梁四柱液压机工作原理

三梁四柱液压机工作原理
三梁四柱液压机，也被称为液压四柱冲床，是一种利用液压原理进行工作的机械设备。

其工作原理可以归纳为以下几个步骤：
1. 液压系统供油：通过电动泵将油液从油箱中吸入并送至高压供油管路。

2. 油液进入油缸：经过高压雾化器和液控单向阀调节后，油液进入三梁工作缸。

三梁分为上梁、下梁和横梁，其中上梁通过四个柱子与下梁相连接。

3. 上梁下降：当液压系统的电磁阀控制上梁工作缸内的油液流回油箱时，上梁受重力作用下降，并施加压力于工件上。

4. 上梁升起：当液压系统的电磁阀控制上梁工作缸内的油液重新进入供油管路时，上梁受液压作用升起，并释放对工件的压力。

5. 工件取出：当上梁升起后，工件可以从机床的工作平台上方保持位置，以进行进一步的加工或取出。

总的来说，三梁四柱液压机通过液压系统的调节，使得上梁的升降具有稳定的速度和压力，以实现对工件的压力加工。

其特点是操作简单、加工效率高以及压力可调控等。

四柱液压机工作原理

四柱液压机工作原理液压机是近年来广泛应用于工业生产和日常生活中的机械设备。

其机构结构简单，功能多样，节省空间，节约能源，操作方便等诸多优点，受到各行业的广泛重视，其中重要的一类是四柱液压机。

那么，“四柱液压机”是个什么概念，它的工作原理是什么？四柱液压机又称为双联结液压机，是由四个柱子组成的液压机。

两个端部的柱子用液压油直接进行连接，中间的两个柱子由油缸直接对连，并由液压油进行连接。

它具有较高的刚度，可以实现大范围内的压力控制，较好的制动和转向性能，并具有良好的结构稳定性。

四柱液压机的工作原理是由液压缸的活塞做作用于四柱液压机活塞杆的定轴，活动活塞杆的活塞做作用于工作缸的另一端活塞，形成一个闭合的液压系统。

液压系统的活动部分由电源进行控制，当电源电流改变时，液压缸内部活塞杆的位置也会发生改变，从而改变液压力，实现四柱液压机的工作过程。

四柱液压机因具有结构强度高，工作稳定可靠，控制准确，可承受大压力，节省空间节能等优点，而备受人们青睐，应用于工业生产中的液压压缩，押辊上料，拉伸弯折等过程。

它在航空、汽车、机械制造业、化工、矿山、水利工程、冶金行业和船舶等行业的应用越来越多，可以说是动力控制的重要设备。

要想正确使用四柱液压机，除了了解四柱液压机的原理外，还必须注意一些安全操作的要求。

首先，操作者应遵守有关安全操作的要求，在运行过程中，要注意液压油的温度和压力，以免造成机器及人身损伤。

其次，要定期检修机器，及时发现故障，并保持机器的清洁。

最后，应要求操作工熟悉机器的结构，熟练掌握操作方法。

以上就是四柱液压机的工作原理和操作要求。

只有理解深入，遵守正确的操作要求，才能安全有效地使用四柱液压机，这样才能保证工业生产的有效性及安全性。

四柱液压机保养及安全操作规程

四柱液压机保养及安全操作规程一、液压机概述四柱液压机是一种利用液压技术实现工件冲压、压装、卷圆弧、侧向弯曲等工艺的机械设备。

液压机具有结构简单、可靠性高、操作方便、性能稳定等优点，因此在工业生产中得到广泛应用。

二、液压机的保养1. 液压系统的保养(1) 定期检查液压油的使用情况，如发现油质变差或有杂质等，应及时更换。

(2) 定期检查液压系统的油位，保持在规定范围内，必要时补充液压油。

(3) 定期检查液压系统的滤芯，发现污染严重或损坏应及时更换。

(4) 定期检查液压系统的密封件，如发现老化、损坏等情况应及时更换。

(5) 定期检查液压系统的管路连接，确保无泄漏现象。

2. 液压缸的保养(1) 定期检查液压缸的密封件，如发现老化、损坏等情况应及时更换。

(2) 定期检查液压缸的活塞杆，如发现磨损或变形等情况应及时修复或更换。

(3) 定期检查液压缸的工作面，如发现磨损或损害等情况应及时修复或更换。

3. 电气系统的保养(1) 定期检查电气控制系统的电缆连接，确保连接牢固可靠。

(2) 定期检查电气控制系统的接线端子，如发现松动或钝化等情况应及时处理。

(3) 定期检查电气控制系统的保险丝，如发现断裂或老化等情况应及时更换。

(4) 定期检查电气控制系统的开关按钮和指示灯，如发现失灵或故障应及时修复或更换。

三、液压机的安全操作规程1. 操作前的准备工作(1) 检查液压机的外观是否完好，工作面是否清洁。

(2) 检查液压机的所有安全防护装置是否完好，如防护罩、防护门等。

(3) 检查液压机的电气系统是否正常，如开关按钮是否灵活、指示灯是否正常等。

(4) 检查液压机的液压系统是否正常，如油位是否符合要求、油温是否过高等。

2. 操作时的注意事项(1) 操作人员要经过专业培训，熟悉液压机的结构和工作原理，掌握安全操作规程。

(2) 操作人员要穿戴好劳动防护用具，如安全帽、防护眼镜、耳塞等。

(3) 操作人员要保持集中注意力，不得分心或草率操作，禁止在液压机工作时吸烟、打电话等。

四柱液压机工作原理

四柱液压机工作原理四柱液压机是一种常见的液压设备，广泛应用于金属材料的冲压成型、拉伸、弯曲和成型等工艺过程中。

它通过液压传动实现对工件的加工，具有结构简单、操作方便、加工精度高等优点。

下面我们将详细介绍四柱液压机的工作原理。

首先，四柱液压机主要由机架、液压缸、液压站、控制系统和工作台等部分组成。

在工作时，液压站产生的高压油通过管路输送到液压缸内。

液压缸是四柱液压机的关键部件，它能够将液压能转化为机械能，通过活塞的运动实现对工件的加工。

其次，液压缸内部包含有活塞和活塞杆。

当液压站向液压缸内充入高压油时，活塞受到油压力的作用向下运动，同时带动活塞杆和工作台一起向下运动。

这样，工件就会受到一定的压力，完成相应的加工工序。

另外，四柱液压机的工作原理基于帕斯卡原理。

帕斯卡原理是指液体在一个封闭的容器内传递压力时，传递的压力是均匀的。

四柱液压机利用这一原理，通过改变液压缸内的液压油压力来控制活塞的运动，从而实现对工件的加工。

此外，四柱液压机还配备有各种传感器和控制系统，用于监测和调节液压缸的运动状态、压力大小和速度等参数。

通过这些设备的配合，可以实现对工件加工过程的精确控制，保证加工质量和安全性。

总的来说，四柱液压机的工作原理是利用液压传动实现对工件的加工。

通过液压站产生的高压油，驱动液压缸内的活塞运动，从而实现对工件的加工。

同时，四柱液压机还依靠帕斯卡原理和先进的控制系统，实现对加工过程的精确控制。

以上就是关于四柱液压机工作原理的详细介绍，希望对大家有所帮助。

四柱液压机作为一种重要的加工设备，在工业生产中发挥着重要作用，它的工作原理也是非常值得我们深入了解和研究的。

四柱液压机操作手册

四柱液压机操作手册概述四柱液压机是一种常见的工业设备，用于压制、冲压、成型等工艺操作。

本操作手册旨在提供对四柱液压机的操作指南，以确保安全和高效操作。

安全注意事项在操作四柱液压机之前，请务必遵循以下安全注意事项：1. 在操作之前，确保工作场所干燥、整洁，并保持适当的照明。

2. 确定机器上的所有安全装置都正常工作，并且没有损坏。

3. 在操作之前，穿戴适当的个人防护装备，包括手套、眼镜和耳塞（如有需要）。

4. 严禁戴任何可嵌入旋转部件的装饰品或长发等，以免危及人身安全。

5. 在操作期间，严禁将手或其他身体部位伸入机器工作区域。

6. 在停机时，务必关闭电源，并拔掉机器的插头。

操作步骤以下是使用四柱液压机的基本操作步骤：1. 打开电源，并确保液压系统工作正常。

2. 将待加工的材料放置在工作台上，并确保材料位置正确。

3. 调整液压机的工作参数，如压力、行程等。

4. 确保工件正确夹紧，以防止移动或滑动。

5. 使用脚踏板或手动控制按钮启动液压机。

6. 在加工过程中，密切观察工件的状态，并根据需要进行调整。

7. 当加工完成后，停止液压机，并检查加工结果。

8. 完成后，关闭电源，并进行设备的清洁和维护。

故障排除如果出现以下故障，请采取相应的排除措施：1. 如果压力过低或过高，检查液压系统的压力调节器，并相应调整压力。

2. 如果液压机无法启动，检查电源是否正常，并检查控制线路是否连接良好。

3. 如果出现异常噪音，请立即停机并检查机器的部件和连接是否松动。

4. 如果行程不准确，请检查行程调节装置，并加以调整。

清洁和维护定期进行清洁和维护工作对于保持四柱液压机的正常运行非常重要。

1. 在每次使用后，清洁液压机的外部表面，并确保移除杂物和废料。

2. 定期检查液压油的质量和油位，并根据需要更换或添加液压油。

3. 检查液压机的各个部件和连接，确保其牢固且无松动。

4. 如有需要，请定期进行液压系统的维护和保养，如更换密封件、清洗油路等。

四柱液压机技术参数

四柱液压机技术参数一、概述四柱液压机是一种广泛应用于金属加工、塑料成型、橡胶压制等领域的机械设备，其主要特点是操作简单、工作稳定、压力大、精度高。

在工业生产中，四柱液压机扮演着重要的角色。

下面我们将详细介绍四柱液压机的技术参数。

二、技术参数1. 主机型号：YH32-500T- 推动力：5000kN- 液压缸行程：600mm- 平板尺寸：1200mm*1000mm- 主机高度：3800mm- 主机重量：约25吨2. 液压系统参数：- 工作压力：25MPa- 电机功率：22kW- 油泵排量：50ml/r- 液压油箱容积：1000L3. 控制系统参数：- 控制方式：PLC自动控制- 控制电压：380V/50Hz- 控制精度：±0.01mm- 控制面板：彩色触摸屏4. 安全保护参数：- 安全装置：双手操作按钮、紧急停止按钮- 紧急停机时间：≤0.1s- 过载保护：载荷超限自动停机5. 工作效率参数：- 工作台上下行程时间：≤8s- 工作台平移时间：≤10s- 工作台侧推时间：≤12s- 工作台下压速度：0-200mm/s6. 其他参数：- 液压垫块压力：200T- 柱塞缸行程：400mm- 油缸位移：300mm三、技术优势1. 高精度：控制系统精度达到±0.01mm，满足对工件加工精度要求高的工艺。

2. 高效率：工作台上下行程时间短，工作效率高，能够满足大批量生产需求。

3. 安全保护：配备双手操作按钮、紧急停止按钮等安全装置，确保操作人员的安全。

4. 稳定可靠：液压系统采用高品质液压元件，工作稳定可靠，保障生产连续性。

四、应用领域四柱液压机广泛应用于金属冲压、车削、制砖、塑料制品成型、压延成型、压制橡胶制品等各种领域，特别适用于大型工件的成型加工。

五、结语通过对四柱液压机的技术参数进行详细介绍，我们可以看出其在精度、效率、安全性、稳定性等方面都具备很高的水平，适用于各种工业领域的应用需求。

四柱液压机滑块压力工作原理

压缸迅速下行。这时，系统中油液流动旳情况如下。进油路:液压泵~顺序阀 7~上缸换向阀 6(左位)~单向阀 10 一上液压缸上腔。回油路:上液压缸下腔~ 液控单向阀 11 一上缸换向阀 6(左位)一下缸换向阀 14(位)一油箱。上滑块在自重旳作用下迅速下
0c57f3e 油压机
降。因为液压泵旳流量较小，这时油箱中旳油经液控单向阀 12(也称补油阀)也流人上液压缸上腔进行补油。(2)慢速加压。上滑块开始接触工件后，上液压缸上腔压力升高，使液控单向阀 12 关闭，加压速度便由液压泵流量来决定，油液旳流动情况
先导阀 5 右位接人系统，释压阀 8 使上液压缸换向阀 6 也以右位接人系统(下文阐明)。这时，液控单向阀 12 被打开，上液压缸迅速返回。油液旳流动情况如下。进油路:液压泵~顺序阀 7 一上液压缸换向阀 6(右位)~液控单向阀 11 一上液压缸下腔。回
0c57f3e 油压机
油路:上液压缸上腔一液控单向阀 12 一油箱。(5) 原位停止。当上滑块上升至挡块撞上原位行程开关时，电磁铁 2YA 断电，先导阀 5 和上液压缸换向阀 6 都处于中位。这时上液压缸停止不动，液压泵在较低旳压力下卸荷。
与迅速下行时相同。(3)保压延时。当系统中压力升高到压力继电器 9 旳设定压力时，压力继电器 9 发出电信号，控制电磁铁 IYA 断电，先导阀 5 和上缸换向阀 6 都处于中位，此时系统进人保压状态。保压时间由电气控制线路中旳时间继电器控制。保
0c57f3e 油压机
压时除了液压泵在较低旳压力下卸荷外，系统中没位)一下液压缸换向阀 14(中位)~油箱。(4)迅速返回。时间继电器延时到一定旳时间后，保压结束，电磁铁 2YA 通电，
四柱液压机滑块压力原理：四柱液压机也叫四柱油压机，山东威力重工生产四柱油压机及 Y41 系列单柱油压机,门业成型油压机,弯头成型液压机, 封头成型液压机,防盗门成型液压机,油压机,钢管水压试验机,钢管校直机等多种规格旳液压机,并

四柱液压机常见故障及维修方法

四柱液压机常见故障及维修方法1.液压系统漏油：如果发现液压系统漏油，首先需要检查液压管路、软管和接头是否有松动或磨损的情况。

如果有，需要及时紧固或更换。

另外，还需检查密封件是否老化或损坏，如有需要也需更换。

2.液压系统失压：当液压系统失压时，可能是由于进油口堵塞、过滤器堵塞或液压泵故障所致。

首先应检查进油口和过滤器是否有堵塞，必要时清洗或更换。

如果问题仍然存在，需要检查液压泵的工作状态，并及时修理或更换。

3.液压缸卡死：液压缸卡死可能是由于液压缸内部积油过多或活塞杆的磨损引起的。

此时，应检查液压缸的密封圈是否有磨损或老化，如有需要及时更换。

同时，还需清洗液压缸内部的油污，并加入适量的润滑油。

4.升降台不平稳：当四柱液压机在升降过程中出现不平稳的情况时，可能是升降台的滑轨或导向柱损坏所致。

此时，应检查滑轨和导向柱的状态，并进行修复或更换。

另外，还需检查油缸的运动机构是否正常，必要时进行维修和调整。

5.操作系统故障：液压机的操作系统故障可能是由于控制阀损坏或电气部件连接松动所致。

在发现此类故障时，应检查控制阀是否有堵塞或损坏，并进行及时的维修或更换。

同时，还需检查电气部件的连接是否松动，必要时进行紧固。

综上所述，四柱液压机常见故障及维修方法主要包括液压系统漏油、液压系统失压、液压缸卡死、升降台不平稳和操作系统故障等。

在实际维修过程中，需要根据具体故障情况采取相应的维修方法，并确保在操作过程中安全可靠。

同时，在正常使用过程中，还应定期对液压机进行保养和维护，以延长其使用寿命。

四柱液压机工作原理

四柱液压机工作原理四柱液压机是一种广泛应用于金属加工、塑料成型、橡胶压制等领域的机械设备，其主要作用是通过液压系统产生的压力，对工件进行压制、成型、冲剪等加工操作。

四柱液压机的工作原理涉及液压系统、机械结构和控制系统等多个方面，下面将详细介绍四柱液压机的工作原理。

一、液压系统。

四柱液压机的液压系统由液压泵、液压缸、液压阀、油箱、油管路等组成。

液压泵负责将机械能转换为液压能，产生高压液压油；液压缸是四柱液压机的执行元件，负责将液压能转换为机械能，对工件进行压制；液压阀用于控制液压系统的压力、流量等参数；油箱用于存储液压油，并通过油泵将液压油输送至液压缸和液压阀；油管路用于连接液压泵、液压缸、液压阀等液压元件，构成一个完整的液压系统。

液压系统的工作原理是利用液体不可压缩的特性，通过液压泵产生的压力，将液压油输送至液压缸，从而产生巨大的压力，对工件进行加工。

液压系统的优点是传动平稳、传动效率高、传动力矩大，能够满足对工件加工过程中的高压、大力量、大行程等要求。

二、机械结构。

四柱液压机的机械结构包括机架、上横梁、下工作台、四根立柱等部件。

机架是四柱液压机的支撑结构，上横梁和下工作台是用于夹持工件的工作平台，四根立柱用于支撑上横梁和下工作台，并通过液压缸施加压力，对工件进行加工。

四柱液压机的工作原理是通过液压缸施加的压力，将上横梁向下移动，对工件进行加工。

机械结构的设计和制造对四柱液压机的性能和稳定性具有重要影响，合理的机械结构能够保证四柱液压机在加工过程中具有足够的刚性和稳定性，从而保证加工质量和安全性。

三、控制系统。

四柱液压机的控制系统包括液压控制系统、电气控制系统等部分。

液压控制系统负责控制液压系统的压力、流量等参数，保证液压系统的正常工作；电气控制系统负责控制液压缸的运动，实现上横梁的升降、工件的夹持、加工等功能。

四柱液压机的控制系统的工作原理是通过传感器、执行元件、控制器等组成闭环控制系统，对液压系统和机械结构进行监测和控制，保证四柱液压机在加工过程中具有稳定的性能和高效的加工能力。

四柱万能液压机

四柱万能液压机液压机是一种利用液体传递能量来完成工作的机械设备，而四柱万能液压机是在液压机的基础上进行了进一步的改进和升级。

四柱万能液压机的结构设计更加稳固，操作更加方便，适用范围更广泛，是现代工业生产中不可或缺的重要设备之一。

结构特点四柱万能液压机由上横梁、下工作台、四根立柱和液压系统组成。

其中，四根立柱支撑着上横梁，使得整个结构更加牢固稳固。

液压系统通过控制液体在液压缸内的流动，实现对液压机的动作控制。

工作原理四柱万能液压机的工作原理是通过液压系统产生的高压液体驱动液压缸，使得油缸内的活塞产生运动，从而实现对工件的加工、成型、压制等操作。

利用压力传递和液体不可压缩的特性，可以实现很大的力量输出，从而适用于各种不同工艺要求的加工工作。

应用领域四柱万能液压机广泛应用于金属加工、塑料成型、橡胶制品、压制模具等各个领域。

在汽车制造、航空航天、家电、建材等行业中都有着重要的应用。

通过更换不同的模具、调整工作参数，可以实现不同形状、尺寸的产品加工，具有很好的通用性和灵活性。

优势与传统机械设备相比，四柱万能液压机具有以下优势： - 高效率：液压传动系统工作效率高，能够快速完成加工任务。

- 稳定性：四柱结构使得液压机稳定性更强，加工精度更高。

- 节能环保：采用液压传动，不需要额外的动力传输装置，节能环保。

- 多功能：适用于各种加工工艺，具有很强的通用性和灵活性。

发展趋势随着工业技术的不断进步和自动化水平的提高，四柱万能液压机将会朝着智能化、自动化方向发展。

液压系统、控制系统的不断改进和集成，使得液压机在生产中更加智能化、高效化，适应更加复杂多样的加工需求。

总的来说，四柱万能液压机作为一种重要的工业设备，在现代工业生产中发挥着重要作用。

通过不断的技术创新和提升，四柱万能液压机将会在未来更加广泛地应用于各种行业中，推动工业生产的发展和提高生产效率。

四柱式液压机(共8张PPT)

•
•
ቤተ መጻሕፍቲ ባይዱ
• 1.液压控制采用插装阀集成系统[1]，动作可靠，使用寿命长，液压冲击小，减少了连续管路与泄漏点。
• 2.采用按钮集中控制，具有调整、手动和半自动三种操作方式。
• 3.通过操作面板选择，可实现定程、定压二种成型工艺，并具有保压延时等功能。
• 4.计算机优化结构设计，三梁四柱式结构，简单、经济、实用。
四柱式液压机
• 四柱式液压机（四
柱式压力机，四柱式油压机）由四个立柱与上梁及下梁组成框架的液压机。分为四柱三梁液压机和四柱二梁液压机，有不同的吨位型号。
• 四柱液压机主要由主机、液压控制系统、电气控制系统三部分组成。
采采四分电液四分采四四四四采四液四液液四液液液四电其电用用柱为气压柱为用柱柱柱柱用柱压柱压压柱压压压柱气中气按按式四控控液四按液液液液按液控式控机液控机控式控主控钮钮液柱制制压柱钮压压压压钮压制液制主压制主制液制机制集集压三控采机三集机机机机集机采压采要机采要采压控包控中中机梁制用主梁中主主主主中主用机用用主用用用机制括制控控（液系插要液控要要要要控要插（插于要插于插（系工系制制四压统装由压制由由由由制由装四装冷由装冷装四统作统，，柱机主阀主机，主主主主，主阀柱阀挤主阀挤阀柱主台主具具式和要集机和具机机机机具机集式集、机集、集式要、要有有压四由成、四有、、、、有、成压成校、成校成压由导由调调力柱继系液柱调液液液液调液系力系直液系直系力继柱继整整机二电统压二整压压压压整压统机统、压统、统机电、电、、，梁器控梁、控控控控、控，弯控弯，器滑器[[[[[11111]]]]]手手四液、制液手制制制制手制四曲制曲四、块、，，，，，动动柱压接系压动系系系系动系柱、系、柱接、接动动动动动和和式机触统机和统统统统和统式冲统冲式触上触作作作作作半半油，器、，半、、、、半、油裁、裁油器缸器可可可可可自自压有、电有自电电电电自电压、电、压、、、靠靠靠靠靠动动机不按气不动气气气气动气机拉气拉机按顶按，，，，，三三）同钮控同三控控控控三控）伸控伸）钮出钮使使使使使种种由的、制的种制制制制种制由、制、由、缸、用用用用用操操四吨行系吨操系系系系操系四粉系粉四行等行寿寿寿寿寿作作个位程统位作统统统统作统个末统末个程结程命命命命命方方立型开三型方三三三三方三立冶三冶立开构开长长长长长式式柱号关部号式部部部部式部柱金部金柱关；关，，，，，。。与。、分。。分分分分。分与、分、与、、液液液液液上电组组组组组组上翻组翻上电电压压压压压梁器成成成成成成梁边成边梁器器冲冲冲冲冲及控。。。。。。及、。、及控控击击击击击下制下压压下制制小小小小小梁柜梁装装梁柜柜，，，，，组等组等等组等等减减减减减成组成成成成组组少少少少少框成框型型框成成了了了了了架。架工工架。。连连连连连的的艺艺的续续续续续液液。。液管管管管管压压压路路路路路机机机与与与与与。。。泄泄泄泄泄漏漏漏漏漏点点点点点。。。。。液压机主要用于冷挤、校直、弯曲、冲裁、拉伸、粉末冶金、翻边、压装等成型工艺。

500吨四柱液压机参数

500吨四柱液压机参数
500吨四柱液压机是一种用于金属加工和成型的重型设备。

它
的参数通常包括以下几个方面：
1. 压力，500吨四柱液压机的压力为500吨，这意味着它能够
施加500吨的压力来进行加工和成型操作。

这种高压力使得它适用
于加工厚板和大型零件。

2. 行程，液压机的行程是指活塞在上下行程中的位移。

500吨
四柱液压机的行程可以根据具体的设备设计和制造而有所不同，一
般在100毫米至500毫米之间。

3. 工作台尺寸，工作台尺寸是指液压机工作台的有效加工面积。

500吨四柱液压机的工作台尺寸通常在2米×1米至4米×2米之间，不同厂家生产的型号可能有所不同。

4. 电机功率，液压机的电机功率取决于其工作压力、行程和工
作台尺寸等参数，一般来说，500吨四柱液压机的电机功率在30kW
至90kW之间。

5. 控制系统，现代液压机通常配备先进的数控系统，用于精确控制压力、行程和加工过程。

这些系统可以提高生产效率和加工精度。

总的来说，500吨四柱液压机是一种高压力、大行程、大工作台尺寸的设备，适用于加工大型零件和厚板，具有较高的加工能力和精度。

在选择和使用时，需要根据具体的加工要求和工件尺寸进行合理的选择和操作。
