西筑JD4000型搅拌设备

JD4000型集装箱式
环保节能型沥青混合料搅拌设备
技术资料
中交西安筑路机械有限公司

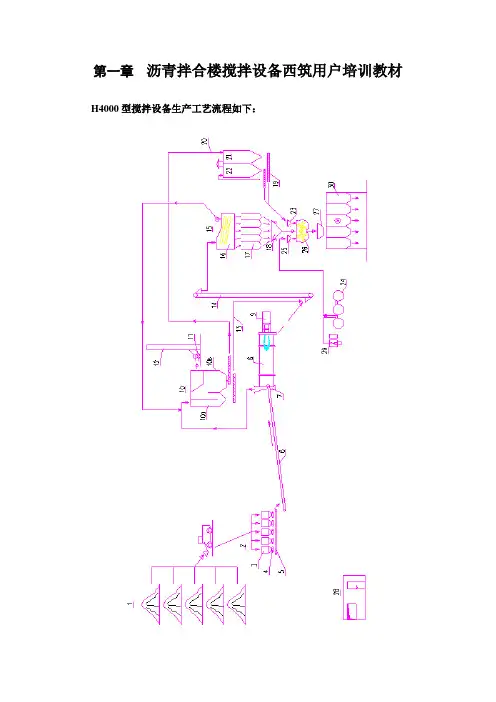

JD4000型环保节能式沥青混合料搅拌设备
技术参数
生产能力：320 t/h（额定工况）
1 骨料供给装置(初级配料装置)：
1.1 六料斗：
每个料斗容量15.5m3
进料口尺寸 4.22m(长)×2.5 m(宽)
上料高度 3. 8 m
（注：进料口处设隔网，可防止超规格大料进入料斗。

）1.2 六个皮带给料器：
皮带尺寸800 mm(宽)档边皮带
生产能力砂子300 t/h
骨料320 t/h (20 mm＜骨料粒径＜40 mm)
变频调速电机：
电机功率 3 Kw
1.3 两台仓壁震动器（安装在砂料斗仓壁上）：
电机功率180 W
1.4 一台集料皮带输送机：
电动机功率7.5 kW （减速电机）
皮带宽度800 mm
生产能力340 t/h
1.5 一台倾斜皮带给料机：
电动机功率7.5 kW （减速电机）
皮带宽度800 mm
生产能力340 t/h
2干燥系统：
2.1 干燥滚筒：
尺寸2.8m（直径）×12m（长度）
传动方式4个驱动轮摩擦传动
传动电机4×30kW（减速电机4台）
保温装置50mm高温保温棉毡，外包不锈钢板2.1.1温度控制：
测温方式红外测温
测量误差＜±5℃
2.2 主燃烧器：
型号变频RJ5
构成喷嘴、风油比调节系统、轴流风机、消声器、
自动点火系统
燃油雾化方式压缩空气、油压混合雾化型
主燃烧器点火方式高压电火花＋石油液化气引燃器
燃料柴油、重油、渣油（可选项，使用预热系统）、
气体、煤粉(更换部分零部件)
最大耗油量∶最小耗油量 3000L/h: 375 L/h＝8:1
轴流式风机电动机功率 60kW
风油比调节系统可设定调节参数全程自动调节
油量调节变频控制
风量调节变频控制
2.2.1 消声器：
消声方式反射式阻声器
2.2.2 空气压缩机：
排气量 3.34 m3/min
风压 0.85 MPa
电动机功率 22kW
2.2.3 柴油供给系统：
油泵型式齿轮式油泵
油泵压力 2.0 MPa
油泵流量 4200 L/h
电动机功率 5.5kW （鼠笼式）
2.2.4 重油(渣油)预热器（可选项）导热油加热、自动温度控制
3 筛分、称量及搅拌系统
3.1 热料提升机：
型式集装箱式、全封闭、双排链、带防倒转制动电机提升能力340 t/h
驱动电机功率45 kW （减速电机）
3.2 振动筛：
型式快速、倾斜、六层式振动筛
振动频率1170 r. p. m
振幅及指示器 5.5-6.3mm、直读图形指示
筛分能力320t/h
骨料种类6种
驱动电机功率2×18.5 kW（鼠笼式）
3.3热骨料仓：
型式6个间隔斗仓
料仓总容量100t
料位检测连续显示式料位器
温度检测砂料仓装有温度传感器
控制装置电控－气动操作放料系统，采用二次称量
3.4 骨料称量斗：
型式单斗、4点悬挂
称量容量4500 kg
悬挂方式4个称重传感器悬挂、带运输固定螺拴
控制装置电控－气动操作放料系统
3.5 沥青计量斗：
型式单斗、隔热、带导热油保温、3点悬挂
容量480 kg
悬挂方式3个称重传感器悬挂、带运输固定螺拴沥青加入方式通过沥青喷洒泵喷入搅拌器
青喷洒泵流量：1400L/min
电机功率22kW
其它控制系统有“防沥青超量溢出”功能
3.6粉料计量斗：
型式单斗、气动蝴蝶阀、3点悬挂
容量600 kg
悬挂方式3个称重传感器悬挂、带运输固定螺拴
控制装置电控－气动操作放料系统
3.7 计量系统：
特点所有称量斗都悬挂在相对独立传感器组上，通
过电缆将重量信号传送到控制室，经过处理的
信号，既可数字显示用于手动操作，亦可用于
自动操作
3.8保温式搅拌器：
型式双轴叶浆式搅拌器（带50mm保温层）额定拌和能力4000 kg／批次
传动方式双电机分别驱动两根搅拌轴
驱动电机功率2×55 kW （减速电机）
3.9拌合楼体：根据用户要求可全封闭或不封闭。

4 沥青供给系统：
型式3个卧式沥青罐，导热油间接加热，自动温度控制
4.1 沥青罐
数量及容量3×54500L
加热方式导热油盘管热交换器间接加热
保温方式隔热层、外包镀锌钢板
液位检测连续显示式液位器
4.2 沥青输送泵：
型式热油保温式齿轮泵
流量870L/min
驱动电机功率15 kW
泵体保温导热油保温
4.3 导热油加热器：（可外购）
型号125万大卡
燃烧器全自动点火及监控、燃油温度控制、自动保护供热能力1250,000 kcal / h
供热温度≤260℃
控制系统电脑可编程控制，温度、热油循环、油位、油压等
自动监控与操作，自动报警、燃烧器自动启闭导热油用户自备（供方可根据用户使用温度等技术要求给出
建议）
5 粉料供给系统：
型式粉料仓＋粉尘回收仓＋螺旋输送机（用于粉料供给
计量）＋电动蝶阀＋相关的集尘、安全及控制装置5.1 粉料仓（新粉）：
5.1.1罐体
容积容量70m3
上料方式带卡式接口、粉罐车气力送入
罐内超压安全保护顶部装有自动卸荷装置
料位检测连续显示式料位器
防止结拱气体疏松和振动器双重防拱装置
5.2 粉料仓（回收粉）：
5.2.1罐体
容量70 m3
进料方式粉料提升机
罐内超压安全保护顶部装有自动卸荷装置
料位检测连续显示式料位器
防止结拱气体疏松和振动器双重防拱装置
5.3 螺旋输送机
数量2台
尺寸273 mm(直径)×3420mm(进出口距离)
电机功率 5.5kW×2
最大生产能力70m3/h
6.除尘系统:
型式初级惯性式除尘器＋二级布袋式除尘系统初级除尘性能分离粉尘粒径≥75 μm
二级除尘性能粉尘污染控制≤50 mg/Nm3（原始骨料筛分
水洗后可达到15 mg/Nm3）
最大处理风量124000 Nm3／h
正常工作温度80－120℃
6.1初级除尘器：
6.1.1除尘器：
型式惯性式除尘
特点安装在二级除尘入口处，通过螺旋输送机将粉
尘回送到热料提升机混合使用。

6.1.2 螺旋输送机
数量1台
尺寸273 mm(直径)×5000 mm(进出口距离)
电机功率 5.5kW
生产能力45 t/h
6.2 布袋除尘器：
型式大气反向清吹式除尘系统
布袋材料美国杜邦最新“NOMEX”布袋、重500 g/m2、经
硅化处理、工作时清尘容易
布袋数量1152
布袋面积1333m2
更换方式顶部抽出更换
清吹方式大气反吹，按组定时（时间可调整）进行清吹
温度检测热电偶＋温度显示、控制、超温保护
整体结构防雨、隔热式包层、罩壳为波纹彩钢板。

6.2.1 螺旋输送机：
数量2台
电机功率 5.5kW 7.5kW
生产能力35t/h
6.2.2 引风机：
型式离心式
功率200 kW
引风机风量124000m3/ h
6.2.3 粉尘回收系统：
回送方式经回收粉料提升机进入粉料回收罐或直接外排6.2.3.1回收粉料提升机
生产能力60t/h
电机功率11Kw
7. 成品料仓
7.1料仓
型式水平小车选仓
贮料仓容量220T （1800kg/m3 )
加热方式料门以导热油加热保温
保温方式100m矿棉保温
放料高度 3.8 m
7.2斗车：
容量4500 kg
型式电机SEW牵引及接近关定位控制
7.3 废料仓：
容量8 t
7.4 成品料仓下卡车通道：宽×高 = 10m×3.8m
8.控制系统：
型式两台17”计算机控制系统
称量搅拌控制方式手动、半自动和自动控制（计算机控制）系统电源380 V／220 V（±5％）50 HZ 3相4线
8.1 电机控制：
控制方式断路器＋短路保护＋过载保护＋接触器
操作方式按扭操作、自动保护
8.2 称重控制系统：
称量控制计算机程序控制、彩色显示、自动称量、自动
飞料误差补偿、有沥青超称保护、配方输入及
打印输出
系统称量误差：骨料±0.3％
粉料±0.2％
沥青±0.1％
8.3 搅拌控制：
控制方式计算机自动程序控制
操作方式手动、全自动、人工输入配方温度
8.4 燃烧器控制：
控制方式计算机自动程序控制、自动启动、点火、安全
监控、故障自动保护
9 其它
设备总功率792kW
设备总重量约380 t
占地面积长：51m 宽：45 m
设备最高点32m
JD4000型沥青混合料搅拌设备供货范围
名称供货范围
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━一、冷料系统
6个容积为15.5 m3的冷料仓
6台800 mm宽皮带给料机及3kW变频调速电机
2台180 W砂料仓仓壁振动器
1台800 mm宽集料皮带输送机及7.5 kW减速电机
1台800 mm宽倾斜皮带给料机及7.5 kW减速电机
6件无料报警装置
进料栅板、支撑架、座等
─────────────────────────────二、烘干系统
1台2.8 m×12 m(直径×长度)的烘干滚筒
4台30 kW烘干滚筒减速电机及驱动轮
1套红外线测温仪
1台压力喷射式主燃烧器
1台轴流式鼓风机及60 kW驱动电机
1台反射式消声器
1台空气压缩机及22kW驱动电机
1台燃油泵及5.5 kW驱动电机
支撑架、座、气路管道
─────────────────────────────三、筛分、称量及搅拌系统
1台垂直、全封闭、双排链式热料提升机及45 kW带防倒转制动的驱动电机 1台六层快速、倾斜式振动筛及2台18.5 kW驱动电机
6个间隔斗仓，总容量为100t的热料仓
6个连续式料位指示器
1个砂料仓温度传感器
1套红外线测温仪
1个4500 kg骨料称量斗及4个电子称重传感器
1个600 kg粉料称量斗及3个电子称重传感器
1个480 kg沥青称量斗及3个电子称重传感器
1台流量为1400 L/min的沥青喷洒泵及22 kW驱动电机
1个容量为4000 kg的双轴叶桨式搅拌器及2台55 kW驱动电机
楼体框架、气路管道等
─────────────────────────────四、沥青系统
3个54,500升卧式沥青保温罐
3个双金属温度计
1台流量为870 L/min的沥青泵及15kW驱动电机
1台125万大卡热油加热器
沥青管道、导热油管道、阀门及支撑架、座
─────────────────────────────五、筒仓式粉料供给系统
2个容积为70m3的粉料罐
2个连续式粉料料位指示器
2台273mm×3420mm(直径×长度)的螺旋输送机及5.5kW驱动电机支撑架、座
─────────────────────────────六、袋式除尘系统
1台惯性式初级除尘器
1台273mm×5000mm(直径×长度)螺旋输送机及5.5kW驱动电机 1套大气反吹式袋式除尘器
1152个布袋
6套大气反吹机构及0.55kw×6的减速电机
2台螺旋输送机及1台5.5 kW和1台7.5 kW驱动电机
1台风量为124000 m3 /h的离心式引风机及200 kW驱动电机
1台粉料提升机及11 kW驱动电机
支撑架、座及回收管道
────────────────────────────七、成品料仓
总容量为220 t的三仓式成品料仓
1个4500 kg的运料车
9.2KW变频调速电机
1个容量为8t的成品废料仓
1个容量为8t的废料仓（外挂）
1个容量为12t的溢料仓（外挂）
轨道及支撑架、座
─────────────────────────────八、气路系统
2台排气量为1.336 m3/min的空压机（带200L储气罐）
2台11kW的驱动电机
1台排气量为1.336 m3/min的空压机
1台11kW的驱动电机
─────────────────────────────九、控制系统
1个全封闭集装箱式操纵室
1套双屏幕液晶显示计算机控制系统
操作台、空调机、可升降式转椅
电缆等
JD4000型搅拌设备主关键件配置清单一、干燥筒
二、燃烧器
三、热料提升机
四、振动筛
五、热料仓
六、称量系统
七、搅拌锅
八、粉料供给系统
九、导热油供给系统
十、布袋除尘器
十一、气路控制系统
十二、电气控制系统
十三、成品料仓控制系统
JD4000型沥青混合料搅拌设备随机备件清单
JD4000型沥青混合料搅拌设备随机专用工具清单。
