工程脚手架施工详解
工程脚手架施工方案(3篇)
第1篇一、工程概况本项目为XX工程，位于XX市XX区XX街道，占地面积约XX平方米，建筑面积约XX平方米。
工程主体结构为钢筋混凝土框架结构，建筑高度约XX米。
根据工程特点和施工要求，为确保施工安全和质量，特制定本工程脚手架施工方案。
二、脚手架施工原则1. 安全第一：在脚手架施工过程中，始终把施工安全放在首位，严格执行国家有关安全法规和标准。
2. 科学合理：根据工程特点和施工要求，合理设计脚手架体系，确保脚手架的稳定性和可靠性。
3. 经济适用：在保证安全和质量的前提下，尽量降低施工成本，提高施工效率。
4. 绿色环保：采用环保材料，减少施工过程中的环境污染。
三、脚手架施工范围1. 基础施工阶段：包括基础垫层、基础混凝土浇筑、地下管道施工等。
2. 结构施工阶段：包括主体结构混凝土浇筑、钢结构安装、墙体砌筑等。
3. 装饰装修阶段：包括门窗安装、墙面涂料、地面铺设等。
四、脚手架体系选择1. 型号选择：根据工程特点和施工要求，选择符合国家标准的脚手架型号，如门式脚手架、碗扣式脚手架等。
2. 材料选择：选用符合国家标准的钢材、木材、扣件等材料，确保脚手架的强度和刚度。
3. 结构设计：根据工程高度、荷载要求等因素，设计合理的脚手架结构，确保脚手架的稳定性和安全性。
五、脚手架施工流程1. 施工准备（1）技术交底：组织施工人员学习脚手架施工方案，明确施工要求、操作规程和安全注意事项。
（2）材料准备：按照设计要求，准备足够的脚手架材料、工具和设备。
（3）现场布置：根据施工图纸，确定脚手架搭设位置，确保施工空间充足。
2. 脚手架搭设（1）基础施工：按照设计要求，搭建脚手架基础，确保基础牢固、平整。
（2）主体结构施工：根据施工高度和荷载要求，逐层搭设脚手架，确保脚手架的稳定性和安全性。
（3）装饰装修施工：在主体结构施工完成后，搭设装饰装修阶段的脚手架，确保施工顺利进行。
3. 脚手架拆除（1）拆除顺序：按照从上至下、从外至内的原则，逐层拆除脚手架。

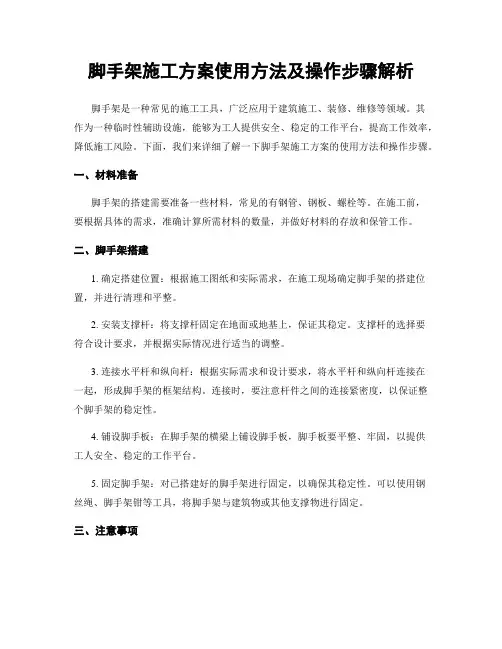

脚手架施工方案使用方法及操作步骤解析
脚手架施工方案使用方法及操作步骤解析脚手架是一种常见的施工工具，广泛应用于建筑施工、装修、维修等领域。
其作为一种临时性辅助设施，能够为工人提供安全、稳定的工作平台，提高工作效率，降低施工风险。
下面，我们来详细了解一下脚手架施工方案的使用方法和操作步骤。
一、材料准备脚手架的搭建需要准备一些材料，常见的有钢管、钢板、螺栓等。
在施工前，要根据具体的需求，准确计算所需材料的数量，并做好材料的存放和保管工作。
二、脚手架搭建1. 确定搭建位置：根据施工图纸和实际需求，在施工现场确定脚手架的搭建位置，并进行清理和平整。
2. 安装支撑杆：将支撑杆固定在地面或地基上，保证其稳定。
支撑杆的选择要符合设计要求，并根据实际情况进行适当的调整。
3. 连接水平杆和纵向杆：根据实际需求和设计要求，将水平杆和纵向杆连接在一起，形成脚手架的框架结构。
连接时，要注意杆件之间的连接紧密度，以保证整个脚手架的稳定性。
4. 铺设脚手板：在脚手架的横梁上铺设脚手板，脚手板要平整、牢固，以提供工人安全、稳定的工作平台。
5. 固定脚手架：对已搭建好的脚手架进行固定，以确保其稳定性。
可以使用钢丝绳、脚手架钳等工具，将脚手架与建筑物或其他支撑物进行固定。
三、注意事项1. 安全防护：在脚手架搭建和使用过程中，要注意安全防护措施的落实。
工人应佩戴安全帽、安全带等个人防护装备，并在工作现场设置警示标志，禁止无关人员靠近。
2. 遵守规范：脚手架的搭建和使用要符合相关的规范和标准，如国家标准《施工脚手架安全技术规范》等。
只有遵守规范，才能确保脚手架的安全和稳定。
3. 定期检查：脚手架在使用过程中要进行定期检查，及时发现和处理存在的问题。
定期检查可以包括杆件连接是否松动、脚手板是否破损等。
四、脚手架拆除1. 清理工作：在拆除脚手架之前，要对工作现场进行清理，将脚手架周围的材料和工具进行整理和清理。
2. 逐层拆除：脚手架拆除要从上往下逐层进行。
先将脚手板逐层拆除，然后拆除纵向杆和水平杆，最后将支撑杆进行拆除。
脚手架施工方案(落地钢管脚手架)
脚手架施工方案——落地钢管脚手架
一、前期准备
为确保施工顺利进行，脚手架施工前需要做好充分的准备工作。
包括但不限于
以下几个方面： 1. 完善的施工计划和方案设计； 2. 组织好所需的人员和材料； 3.
对施工现场进行认真的勘察和测量，并制定详细的平台布置图； 4. 确保脚手架搭
设区域的地基承载力符合要求，并做好相关加固工作。
二、脚手架搭设
1. 基础处理
在确认地基承载力符合要求后，应首先进行基础处理工作。
通常可选择混凝土
基础或者其他合适的基础形式，确保脚手架的稳定性和安全性。
2. 主体结构搭设
根据平台布置图，按照施工计划逐步搭设脚手架的主体结构。
在搭设过程中，
要注意以下几点： - 严格按照设计要求和规范操作，保证搭设质量； - 确保脚手架
构件的连接牢固可靠，避免出现松动和脱落； - 定期检查脚手架的稳定性，及时处
理发现的问题。
3. 安全设施设置
搭建脚手架时，除了主体结构外，还需要设置必要的安全设施，以确保施工人
员的安全。
包括但不限于： - 设置可靠的扶手和防护栏杆； - 安装防护网，防止工
具和材料掉落； - 划定施工区域，确保施工人员只在指定区域内活动。
三、施工完成
脚手架搭设完成后，还需进行以下工作： 1. 对搭设完毕的脚手架进行检查，确
保符合施工要求； 2. 在脚手架的正式使用前，进行试验载荷测试； 3. 完成相关验
收工作，并办理脚手架的使用使用手续。
总之，脚手架在施工中的重要性不言而喻，只有严格遵守设计要求和规范操作，确保质量和安全，才能有效保障工程施工的顺利进行。

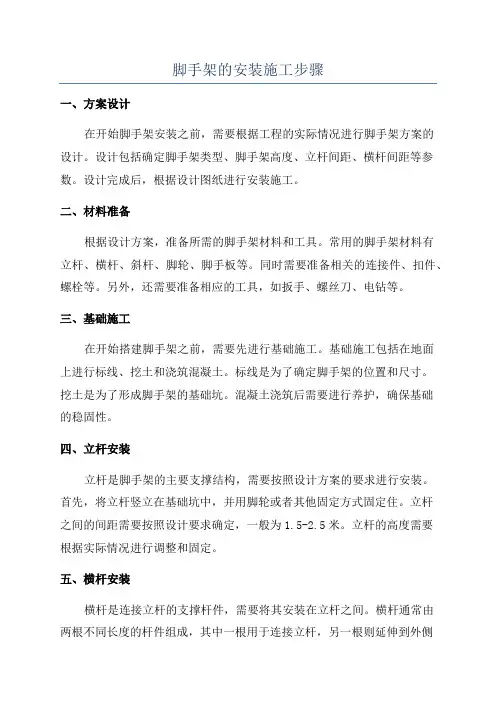

脚手架的安装施工步骤
脚手架的安装施工步骤一、方案设计在开始脚手架安装之前，需要根据工程的实际情况进行脚手架方案的设计。
设计包括确定脚手架类型、脚手架高度、立杆间距、横杆间距等参数。
设计完成后，根据设计图纸进行安装施工。
二、材料准备根据设计方案，准备所需的脚手架材料和工具。
常用的脚手架材料有立杆、横杆、斜杆、脚轮、脚手板等。
同时需要准备相关的连接件、扣件、螺栓等。
另外，还需要准备相应的工具，如扳手、螺丝刀、电钻等。
三、基础施工在开始搭建脚手架之前，需要先进行基础施工。
基础施工包括在地面上进行标线、挖土和浇筑混凝土。
标线是为了确定脚手架的位置和尺寸。
挖土是为了形成脚手架的基础坑。
混凝土浇筑后需要进行养护，确保基础的稳固性。
四、立杆安装立杆是脚手架的主要支撑结构，需要按照设计方案的要求进行安装。
首先，将立杆竖立在基础坑中，并用脚轮或者其他固定方式固定住。
立杆之间的间距需要按照设计要求确定，一般为1.5-2.5米。
立杆的高度需要根据实际情况进行调整和固定。
五、横杆安装横杆是连接立杆的支撑杆件，需要将其安装在立杆之间。
横杆通常由两根不同长度的杆件组成，其中一根用于连接立杆，另一根则延伸到外侧以提供支撑。
横杆的安装需要使用扣件或者其他连接件进行固定，并确保其水平度和稳固性。
六、斜杆安装斜杆是脚手架的支撑杆件，用于增强脚手架的稳定性。
斜杆一般连接在立杆的顶部和横杆之间，形成一个倾斜的三角形支撑结构。
斜杆的间距和角度需要按照设计方案进行调整和设置，以确保脚手架的稳定性。
七、悬挑架设悬挑架是一种特殊的脚手架结构，用于在垂直墙面外侧进行工作。
悬挑架的安装需要使用特殊的悬挑架托盘和支撑杆件。
首先，在立杆上安装悬挑架托盘，然后将悬挑架托盘延伸到外侧并用支撑杆件进行支撑。
悬挑架的安装需要特别注意安全性和稳定性。
八、防护网安装在脚手架安装完成后，需要对脚手架进行防护网的安装。
防护网可以防止物体从高处掉落，确保工作人员的安全。
防护网需要安装在脚手架的外侧，并用绳索或其他连接件进行固定。
脚手架施工方案中的节点连接方式详解
脚手架施工方案中的节点连接方式详解脚手架是建筑施工中必不可少的设备，它的安全性和稳定性直接影响着施工工人的安全以及后续建筑物的质量。
而脚手架的节点连接方式则是保证脚手架整体稳固性的重要环节。
在这篇文章中，我们将对脚手架施工方案中常用的节点连接方式进行详细解析。
一、悬挑节点连接方式悬挑节点连接方式是指脚手架在悬挑部分设置支撑杆，并通过节点连接器与主体脚手架相连接的方式。
这种连接方式在悬挑脚手架的设置中十分常见。
在具体施工中，需要根据悬挑部分的长度和工程要求选择适当的支撑杆，并合理布设节点连接器。
对于悬挑节点连接方式，需要注意以下几点：1. 选择合适的支撑杆材质，一般应采用高强度合金钢材料，确保承载能力和稳定性。
2. 合理设置节点连接器的数量和布置方式，以保证支撑杆与主体脚手架之间的连接紧密稳固。
3. 在工程施工过程中，要对悬挑部分进行定期检查和维护，确保节点连接器的牢固性和稳定性。
二、扣件节点连接方式扣件节点连接方式是指脚手架通过扣件连接器将脚手架的立杆、横杆以及斜杆进行连接的方式。
这种连接方式在脚手架施工中广泛应用，并且具有一定的灵活性和可调节性。
扣件节点连接方式需要注意以下几点：1. 扣件选用应符合国家标准，并严格按照扣件连接的要求进行组装和布置。
扣件材质一般采用优质碳素结构钢，扣件的表面应光滑。
2. 扣件节点连接方式在施工中需要严格按照设计要求进行安装和拆除，避免出现结构松动或脱落的情况。
3. 在脚手架使用过程中，要对扣件连接位置进行常规检查，确保连接紧固，不出现松动的情况。
如有扣件磨损或损坏应及时更换。
三、钢管节点连接方式钢管节点连接方式是指脚手架通过钢管连接器将脚手架的各个部分连接在一起的方式。
这种连接方式具有较高的承载能力和稳定性，在大型工程项目中得到广泛应用。
钢管节点连接方式需要注意以下几点：1. 钢管连接器的选用应符合国家标准，并且连接器的材质应选用高强度结构钢，确保连接点的承载能力和稳定性。
房屋建筑工程钢管脚手架的施工方法分析
房屋建筑工程钢管脚手架的施工方法分析摘要当代中国，在中国共产党的领导下，国民经济得到了空前的提升，我国的城市规模与设施也在不断的完善与改进，随着国民生活水平不断的提高，人均收入日益增多，建筑业已经进入蓬勃发展的时代。
现有的脚手架搭设多数还存在标准不明确，不严格等问题，管理人员不能明确的进行指导，从而大大增加了事故的发生率。
在事故发生之后，没能从根本原因进行总结和分析，导致事故发生也不能而从根本上解决。
脚手架对于房屋建造是必不可少的，它不仅是施工设施也是安全设施，使用量大，投资量也较大。
脚手架是施工安全的关键设施，不容许出现搭设不规范，必须严厉管控。
建筑脚手架事故发生率高，危害大，造成的损失也是非常大。
增强脚手架搭设的安全管理控制，保证施工的正常和安全，是房屋建筑施工发展的必要条件。
目前，房屋建筑施工管理已得到了相关单位的重视，对于建筑施工技术日趋成熟，也已经在工程建设中得到了应用。
施工安全管理的组成部分之一就是脚手架安全管理，之所以需要施工企业给予更大的重视，是因为其直接关系到施工人员的生命安全。
就提高钢管脚手架搭设过程中安全管理方法，加强房屋建设工程的安全实施展开研究。
关键词：钢管脚手架工程；安全管理；应对措施1引言建筑脚手架对于建筑施工安全起到举足轻重的重要作用。
工程进度、工程质量、作业人员的生命安全与脚手架搭设质量有着十分密切的联系。
之所以更应做好脚手架搭设的安全管理，是因为施工单位是直接参与现场生产安全管理的一方。
由于脚手架大量占有了施工单位的流动资金，也属于企业经济管理的重要环节，所以脚手架搭设是施工过程中必不可少的安全保护手段。
导致脚手架安全事故发生率不断上升的原因主要在于：施工单位在脚手架搭设中还存在着现场管理混乱、重视度较低等系列问题。
要想在保证工程施工的进度顺利进行和充分保障作业人员的生命财产安全，施工企业就必须建立合理有效的管理机制来杜绝此类事故的发生。
如果脚手架的安全事故发生率得以控制，则出现高楼坠落事故的发生也会相对减少。
脚手架施工方案的施工工序和要点解析
脚手架施工方案的施工工序和要点解析脚手架施工是建筑工程中不可或缺的一部分。
它为工人提供了安全、稳定的工作平台，方便他们进行高空作业。
为了确保施工过程的顺利进行和工人的安全，制定一份完善的脚手架施工方案至关重要。
本文将从施工工序和要点两个方面对脚手架施工方案进行解析。
一、施工工序1. 确定施工方案在开始施工之前，需要根据具体工程的要求和现场条件，制定一份详细的施工方案。
方案中要包含脚手架的结构设计、搭建和拆除的流程、所需材料和设备等内容。
同时，还需要注意考虑工期、安全措施等因素。
2. 准备施工材料和设备确认施工方案后，施工前需要准备好所需的脚手架材料和设备。
这包括脚手架杆件、连接件、横杆、纵杆、斜杆等以及各种扣件、卡环、钢管等。
同时还需要准备搭建和拆除所需的工具、安全设备等。
3. 布置施工场地脚手架搭建需要充分考虑施工场地的平整程度和承重能力。
在搭建前需要对场地进行清理和修复，确保工人可以稳固地安装脚手架。
同时，还要根据施工方案规划好脚手架的位置和支撑点。
4. 搭建脚手架根据施工方案，按照预定的顺序和要求开始搭建脚手架。
首先要进行立杆的安装，用钢管进行固定。
然后根据设计要求，逐步搭设横杆、纵杆和斜杆，并进行修整和调整。
搭建过程中要注意脚手架的稳定性和承重能力，以及工人的安全。
5. 安装配件和防护设施完成脚手架的搭建后，需要进行配件的安装和防护设施的安装。
配件包括扣件、卡环等，用于确保脚手架的连接稳固。
防护设施包括脚手板、安全网、安全带等，用于保护工人的安全。
6. 完成检验和验收脚手架搭建完成后，需要进行检验和验收。
检验包括对脚手架结构的稳定性、连接件的可靠性等方面进行检查。
验收时要与建设单位进行沟通，确保满足相关标准和要求，并取得使用许可。
二、施工要点解析1. 安全是第一要务在脚手架施工中，安全是最重要的要点。
施工前要对工人进行安全培训，提高他们的安全意识和操作技能。
施工过程中要设置警示标识，确保工人能够正确使用脚手架，并采取必要的安全措施。
脚手架搭设图文讲解
脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。
双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。
双排脚手架一般用于砌筑工程。
砌筑需要承重：丢放水泥、砖等。
单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。
单排脚手架需要把抱杆支靠在墙上。
单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。
3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以（分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上两步。
上无连墙件搭设最多2步高的架体。
步数即是水平大横杆间距）4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。
5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。
9、主节点处的两个直角扣件的中心距不应大于150mm。
10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。
脚手架工程施工方案
脚手架工程施工方案1. 外墙脚手架设计搭设方案本工程外架子采用双排扣件式钢管脚手架，架子搭设考虑结构和装修工程的使用。
脚手架钢管采用D＝48mm的钢管，扣件包括直角、回转和对接扣件，整个脚手架系统由木脚手板、小横杆、大横杆、立杆和剪力撑、拉撑杆及连接扣件组成。
立杆间距1.5m，立杆排距0.8m，步距1.8m，内排杆距结构轮廓线0.25-0.3m。
在外侧立面整个长度连续设剪刀撑，剪刀撑与地面夹角60°。
在本工程施工中，根据工程进度安排情况及时搭设外脚手架，以满足外檐施工的需要。
同时，在架子外侧满挂密眼安全网，将建筑物全面围护，最大限度地避免扬尘污染。
外脚手架在遇建筑物外檐挑出部分时搭设外挑架子。
立杆设计荷载计算：外架子设计为立杆间距1.5m，排距0.8m，采用双立杆，大横杆水平步距为1.8m，内架子据结构外皮250-300mm。
钢管实际长度的系数为1.3。
2. 悬挑钢梁的安装：先在铺设钢梁的建筑物结构楼面上测量并标出钢梁的安装位置，并在此位置“U”形卡，待楼面浇捣混凝土凝固后，将钢梁安放就位，用木质锲块卡紧钢梁，并将钢梁与“U”形卡之间用钢件（φ20mm以上钢筋、型钢或钢板）焊接在一起。
钢梁作为架体搭设基础，安装必须保证其平行度，同一道钢梁累计相对高差不超过20mm，每根钢梁内外立杆落脚处的相对高差不超过5mm。
在安装悬挑梁时，角度和标高的误差利用钢垫块调整。
安装悬挑梁时，必须先搭设一操作平台（可利用原架体），便于操作。
3.架体搭设：3.1按平面布置图将悬挑钢梁在安装平台上就位，然后开始搭设架体。
架体立杆就位离外墙距离为300mm，其轴线方向应与建筑物外墙切线方向平行，离墙距离偏差小于±1%mm。
3.2第一步架体的组装是整个架体安装质量的关键一步，必须严格控制水平度、垂直度和离墙距离。
3.3相邻立杆接头错开，以保证支架整体刚度，立杆轴向最大偏差≤20mm。
3.4同一横杆两端高度差不超过5mm，相邻提升点处横杆累计高差不得超过20mm。
脚手架施工方法
脚手架施工方法在建筑施工中，脚手架是不可或缺的重要设施，为施工人员提供了安全的作业平台和便捷的施工通道。
下面，我们就来详细了解一下脚手架的施工方法。
一、施工前的准备工作1、技术准备施工前，需要熟悉施工图纸，了解建筑物的结构形式、高度、跨度等参数，制定合理的脚手架搭设方案。
同时，要对施工人员进行技术交底，确保他们了解脚手架的搭设要求和安全注意事项。
2、材料准备根据脚手架搭设方案，准备好所需的材料，如钢管、扣件、脚手板、安全网等。
材料的质量必须符合国家标准和规范要求，严禁使用不合格的材料。
3、场地准备清理搭设脚手架的场地，确保地面平整、坚实，无杂物和积水。
对于松软的地面，需要进行夯实处理或铺设垫板，以保证脚手架的稳定性。
二、脚手架的搭设1、立杆的设置立杆是脚手架的主要竖向受力构件，其间距应根据建筑物的高度、荷载等因素确定。
一般来说，立杆的间距不宜大于 2 米。
立杆的底部应设置垫板，以分散压力。
立杆的接长应采用对接扣件连接，相邻立杆的接头不应在同步内。
2、横杆的设置横杆包括纵向水平杆和横向水平杆。
纵向水平杆应设置在立杆内侧，其长度不宜小于 3 跨。
横向水平杆应设置在纵向水平杆的下方，其间距应根据脚手板的长度确定。
横杆的接长应采用对接扣件或搭接扣件连接，搭接长度不应小于 1 米，且应等间距设置 3 个旋转扣件固定。
3、剪刀撑的设置为了增强脚手架的稳定性，需要设置剪刀撑。
剪刀撑应沿脚手架的外立面连续设置，其夹角宜在 45°至 60°之间。
剪刀撑的接长应采用搭接扣件连接，搭接长度不应小于 1 米，且应等间距设置 2 个旋转扣件固定。
4、脚手板的铺设脚手板应铺满、铺稳，不得有探头板。
脚手板的搭接长度不应小于200 毫米，在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动。
5、防护栏杆和安全网的设置在脚手架的外侧应设置两道防护栏杆，上栏杆高度应为 12 米，下栏杆高度应为 06 米。
脚手架施工工艺(详细完整版)
脚手架施工工艺脚手架施工是搭建施工人员工作平台以及材料输送的临时性结构。
1. 施工准备：●根据施工计划和设计要求，确定脚手架的型号、规格和数量。
●进行场地勘察，确定脚手架的位置、布置和搭设顺序。
●采购所需的脚手架材料和配件，并检查其质量和完整性。
2. 安全准备：●制定脚手架安全管理制度和操作规程。
●指定专人负责脚手架的安全管理和监督。
●准备好所需的安全防护用具，如安全帽、安全带、防滑鞋等。
3. 脚手架搭设：●根据设计要求和布置方案，进行基础的搭设，如设置基础承台、锚固点等。
●按照搭设顺序，逐层搭设主体框架，包括立杆、横杆、斜撑等。
●安装脚手架平台和人员上下通道，确保施工人员的安全通行。
4. 固定和连接：●对每个构件进行固定和连接，确保脚手架结构稳固可靠。
●使用脚手架夹具、联结件等固定各个构件之间的连接。
●检查每层脚手架的水平度和垂直度，必要时进行调整。
5. 加固和支撑：●根据设计要求，对脚手架进行加固和支撑，确保其承载能力。
●安装横向和纵向的加固杆，增强脚手架的整体稳定性。
●设置支撑杆和地面支撑，增加脚手架的承重能力和抗倾覆能力。
6. 检查和验收：●完成脚手架搭设后，进行全面检查和验收。
●检查脚手架的搭设质量、稳定性和安全性。
●验收合格后，方可进行相关施工作业。
7. 使用和维护：●严格按照脚手架使用规程进行操作，确保施工人员的安全。
●定期检查脚手架的稳定性、固定件和连接件的完好性。
●发现问题及时进行维修和更换，确保脚手架的正常运行。
以上是脚手架施工的详细完整版工艺。
在实际操作中，应根据具体的工程情况、设计要求和安全规定进行调整和操作。
同时，施工人员应具备相关证书和经验，严格遵守安全操作规程，确保脚手架施工质量和工作安全。
内外脚手架施工
内外脚手架施工概述内外脚手架施工是建筑项目中常见的一项工作。
脚手架的搭建对于施工中的安全和效率具有重要影响。
本文将介绍内外脚手架施工的步骤和要点，以确保施工过程顺利进行。
一、脚手架搭建前的准备工作在搭建内外脚手架之前，需要进行一系列的准备工作。
首先，需要制定详细的施工方案和时间计划。
施工方案应包括脚手架的类型、高度、支撑结构等信息。
其次，需要对施工现场进行勘察和测量，以确定脚手架的具体尺寸和位置。
同时，还需要对施工材料和工具进行清点和准备，确保施工所需的一切材料和设备齐全。
二、内外脚手架的搭建步骤1. 搭设基础支撑：根据施工方案，在地面上搭设基础支撑，通常采用木桩或钢杆，以确保脚手架的稳固性和安全性。
2. 安装主立杆和横杆：根据脚手架的高度和长度要求，安装主立杆和横杆。
主立杆需要嵌入基础支撑或者使用特殊支架固定，以确保脚手架的稳定性。
3. 搭设水平杠：在主立杆和横杆之间安装水平杠，以增加脚手架的稳定性和承载力。
水平杠的数量和间距应符合安全标准。
4. 安装斜撑和斜杠：根据施工方案，安装斜撑和斜杠以增加脚手架的抗侧倾能力。
斜撑和斜杠的安装位置应与主立杆和横杆呈约45度角，以确保脚手架的稳定性。
5. 安装脚手板：根据需要，将脚手板安装在横杆上，形成可供工人行走和施工的平台。
脚手板应牢固安装，不得有松动或裂缝。
6. 搭设安全网和防护栏杆：在脚手架的外侧安装安全网和防护栏杆，以防止物体掉落和人员意外坠落。
安全网和防护栏杆应符合安全标准，并定期进行检查和维护。
三、施工中的安全注意事项在进行内外脚手架施工时，必须重视施工中的安全问题。
以下是一些施工中的安全注意事项：1. 严格按照施工方案进行搭建，不得随意改变脚手架的结构和尺寸。
2. 在搭建过程中，注意检查和调整脚手架的稳定性，确保脚手架不会倾斜或晃动。
3. 搭设脚手桥时，要确保其长度和宽度足够，避免工人跨越太远或太宽的距离。
4. 在施工过程中，严禁从脚手架上抛掷或投掷物体，以免伤及他人或损坏设备。
脚手架安装工程施工方案
脚手架安装工程施工方案脚手架是一种用于搭建和支撑建筑物的结构工具，广泛应用于建筑施工、维修、装饰等领域。
本文将介绍脚手架安装工程的施工方案，包括工程准备、施工步骤、安全措施等内容。
一、工程准备1.按照施工图纸和设计要求进行脚手架安装方案的编写，确定脚手架类型、规格、搭建高度和搭建位置等。
2.准备所需的脚手架设备和材料，包括脚手架钢管、连接件、木板、夹具等。
3.检查施工现场环境、地基和周边设施，确保施工安全和方便施工。
4.制定详细的施工计划，包括施工工期、施工顺序和施工人员的分配等。
5.开展脚手架安装工程的技术交底，明确施工方案和工艺要求，确保施工的准确性。
二、施工步骤1.搭设基础方案：根据施工图纸和设计要求，确定脚手架的基础结构，包括扣件式脚手架、门式脚手架、悬挑式脚手架等。
2.清理施工现场：清理施工现场的杂物和垃圾，确保施工区域宽敞、整洁。
3.安装立杆：按照规定的距离和高度，将立杆插入地面或基础中，通过螺栓或焊接固定。
4.安装横排杆和纵向杆：将横排杆和纵向杆与立杆连接起来，确保连接牢固和平整。
5.安装夹具和连接件：根据需要，安装夹具和连接件，用于固定脚手架的其他构件和材料。
6.安装脚手架平台：根据需要，安装脚手架平台，选择合适的木板和支撑方式，确保平台牢固和安全。
7.检查施工质量：在完成每一步施工后，进行检查和验收，确保施工质量和安全达到要求。
三、安全措施1.施工人员必须经过相关培训，并具备相关证书和安全意识。
2.在施工现场设置明显的安全警示标志，避免未经授权的人员进入施工区域。
3.安装施工过程中，必须使用安全防护设备，如安全带、安全网等。
4.施工现场必须保持通风良好，避免积水和积尘。
5.在施工期间，严禁乱堆材料，保持施工区域整洁。
6.施工完成后，必须及时拆除脚手架，做好安全交接。
7.进行定期的安全检查和维护，确保脚手架的安全和稳定性。
通过以上工程准备、施工步骤和安全措施，可以保证脚手架安装工程的顺利进行，从而提高施工效率和质量，降低施工风险和事故的发生率。
脚手架的安装施工步骤
脚手架的安装施工步骤脚手架是建筑工程中常用的临时性安全设施，用于支撑施工人员和材料，以方便高空作业。
脚手架的安装施工步骤是确保施工过程中人员的安全、高效进行的关键步骤。
本文将介绍脚手架的安装施工步骤，以帮助施工人员正确、安全地进行脚手架安装。
1. 确定脚手架的类型和规格在安装脚手架之前，施工人员首先需要根据具体的施工需求确定脚手架的类型和规格。
常见的脚手架类型包括铝合金脚手架、钢管脚手架等，而脚手架的规格则包括高度、宽度、承载能力等参数。
选择适合具体工程需求的脚手架类型和规格是确保安装施工成功的重要一步。
2. 确定脚手架的安装位置和布置在安装脚手架之前，施工人员需要根据施工现场的实际情况，确定脚手架的安装位置和布置方案。
这需要考虑到施工的高度、施工区域的平稳程度和是否有障碍物的存在等因素。
同时，在脚手架的布置方案中，还需要合理安排横向和纵向的支撑杆、斜杆和连接件等组成部分，以确保脚手架的稳固性。
3. 进行基础设置和固定在安装脚手架之前，施工人员需要进行基础设置和固定工作。
首先，要确保脚手架的支撑面不会下沉或滑移，并且能够承受施工荷载。
其次，脚手架的支撑面应与地面形成一个均匀的水平面，以保证脚手架的稳定性。
最后，需要使用扎紧扣、螺栓和扣紧器等连接件将脚手架固定在地面或建筑物上，以确保整个脚手架的牢固性。
4. 进行脚手架水平杆和垂直杆的搭设脚手架的水平杆和垂直杆是脚手架的主要支撑杆，它们的正确搭设是脚手架安装的关键步骤之一。
首先，施工人员需要按照布置方案将水平杆和垂直杆依次搭设在脚手架支撑面上。
在搭设过程中，要注意水平杆和垂直杆之间的连接方式和固定方法，确保连接紧密、牢固。
同时，要对水平杆和垂直杆进行水平度和垂直度的检查，保证脚手架的整体平稳和垂直。
5. 进行横向斜杆和纵向斜杆的安装除了水平杆和垂直杆外，横向斜杆和纵向斜杆也是脚手架的重要组成部分。
它们能够增加脚手架的整体稳定性和抗侧倾能力。
在安装这些斜杆之前，施工人员需要根据施工现场的实际情况和脚手架的布置方案，合理安排和安装斜杆。
脚手架施工方案的组装和拆卸步骤详解
脚手架施工方案的组装和拆卸步骤详解脚手架是建筑施工中常用的临时性支撑结构。
它的搭建过程需要严格按照规定的程序进行，以确保施工的安全性和稳定性。
同时，脚手架的拆卸也需要一定的技巧和步骤，以防止意外事件的发生。
本文将详细介绍脚手架的组装和拆卸步骤。
一、脚手架组装步骤1. 准备工作首先，确定搭建脚手架的地点和高度。
在确定地点后，清除地面上的障碍物，确保施工区域整洁。
同时，检查脚手架的所有部件是否完好，并将其分类整理，以方便组装。
2. 搭建基础开始组装脚手架前，需先搭建稳定的基础，以支撑整个脚手架的重量。
通常使用木方或钢管搭建基础框架，确保其平稳和坚固。
3. 安装立柱和横梁首先安装立柱，将立柱插入基础框架中的孔洞中，并用锤子轻轻敲击使其插入牢固。
立柱的高度应根据需要进行调整，并用水平仪确保垂直度。
接下来安装横梁，将横梁与立柱连接，使用螺栓和螺母固定。
4. 安装斜杆和水平杆斜杆和水平杆的安装是为了增强脚手架的稳定性。
将斜杆与立柱的连接孔对齐，并用扣件将其固定。
然后，安装水平杆与立柱和横梁连接，确保脚手架的水平度。
5. 安装脚轮和脚手板根据需要，可以在立柱的底部安装脚轮，以方便脚手架的移动。
脚轮需要进行固定，以防止滑动。
最后，安装脚手板，将其平铺在横梁上，并用扣件固定扣住。
二、脚手架拆卸步骤1. 拆除脚手板和脚轮在拆卸脚手架之前，首先需要拆除脚手板。
使用扳手将扣件松开，然后将脚手板一块一块地拆除。
同时，如果脚手架上安装了脚轮，也需要将其卸下。
2. 拆除斜杆和水平杆拆卸斜杆和水平杆的过程是相似的。
先使用扳手松开扣件，然后将杆件一根一根地拆除。
拆除时需小心，确保不会造成倒塌或伤害。
3. 拆除立柱和横梁最后，拆除立柱和横梁。
同样，使用扳手将扣件松开，然后逐根拆除。
注意在拆除过程中要保持平衡，以免脚手架失去稳定性。
4. 清理工作拆除脚手架后，需要进行清理工作。
将拆卸下来的部件妥善存放，分类整理，以备再次使用。
同时，清除施工现场上的杂物和碎片，使其恢复整洁。
脚手架工程施工工艺
脚手架工程施工工艺引言脚手架工程是建筑施工中必不可少的一环，它为施工人员提供了安全、便利的工作平台。
脚手架工程的施工工艺对于项目的进展和质量具有重要影响。
本文将介绍脚手架工程施工的一般流程和注意事项，以帮助施工人员更好地理解和应用这项技术。
一、脚手架工程施工的一般流程1. 前期准备脚手架工程施工前，必须对工程场地进行详细的勘测和测量，确定搭设脚手架的具体位置和规模。
同时，需要了解工程的施工要求和时间计划，为脚手架的搭设提供必要的基础信息。
2. 材料准备脚手架的搭设需要大量的材料，包括钢管、钢筋、连接件等。
在施工前，需要检查和采购所需的材料，确保其质量和数量符合工程要求。
3. 搭设基础脚手架的安全稳定性取决于基础的牢固程度。
施工人员需要根据设计要求，挖掘基础沟槽，安装传统的基础托砖，并用混凝土浇筑结实的基础。
4. 立杆设置根据脚手架的规模和结构要求，施工人员设置立杆，并确保立杆的垂直度和间距符合设计规范。
立杆采用连接器件连接，并通过调整螺母和螺栓来调整高度和水平度。
5. 横杆和斜杆搭设在立杆上设置横杆和斜杆，以形成脚手架的框架结构。
横杆和斜杆的安装需要注意其间距和固定方式，以确保脚手架的稳定性和强度。
6. 平台设置在脚手架的横杆上设置脚手架平台，以提供施工人员工作的稳定平台。
脚手架平台通过连接件和横杆固定，并通过调整高度和水平度来调整平台的位置和倾斜度。
7. 防护设施设置为防止物体从高处坠落，施工人员需要设置脚手架的防护设施。
这包括安装安全网、安全手扶梯、防护栏杆等，以确保施工人员的安全。
8. 定期检查和维护脚手架工程搭设完成后，需要定期进行检查和维护。
施工人员应定期检查脚手架的结构、连接件的紧固度和材料的完好程度，并及时进行修补和更换，以确保脚手架的安全和稳定性。
二、脚手架工程施工的注意事项1. 安全第一在脚手架工程施工过程中，安全是至关重要的。
施工人员应遵守相关的安全规范和操作规程，佩戴必要的安全防护装备，确保施工人员和周围人员的安全。
脚手架工程施工工艺
脚手架工程施工工艺一、工程概况脚手架工程是建筑工程中常见的一种施工方式，它主要是为了保证施工人员的安全、顺利进行施工，并确保施工质量。
脚手架工程施工工艺主要包括脚手架的搭设、拆除、检查和维护等内容。
二、脚手架工程施工工艺1. 脚手架的搭设（1）根据脚手架的设计要求，进行脚手架的搭设。
脚手架的搭设应按照设计图纸和施工规范进行，确保脚手架的稳定性和安全性。
（2）在搭设脚手架时，应先进行基础处理。
基础处理应平整、坚实，并应进行防水处理。
（3）脚手架的立杆应设置底座，并进行固定。
立杆的接头应采用对接扣件连接，确保接头的牢固性。
（4）脚手架的横杆、斜杆应按照设计要求设置，并应与立杆连接牢固。
连接应采用扣件连接，确保连接的稳定性。
（5）脚手架的防护栏杆、踢脚板应按照设计要求设置，并应牢固可靠。
2. 脚手架的拆除（1）脚手架的拆除应按照施工方案进行，确保施工安全。
（2）拆除脚手架时，应先拆除防护栏杆、踢脚板等配件，再进行横杆、斜杆的拆除。
（3）拆除脚手架的立杆时，应先进行临时支撑的设置，确保施工安全。
（4）拆除的脚手架材料应进行分类整理，并应妥善存放。
3. 脚手架的检查和维护（1）脚手架工程完成后，应进行验收。
验收应包括脚手架的稳定性、安全性、舒适性等方面。
（2）脚手架在使用过程中，应定期进行检查和维护，确保脚手架的使用安全。
（3）检查和维护脚手架时，应关注脚手架的杆件、连接、防护设施等方面，发现问题应及时进行处理。
三、施工要求及注意事项1. 施工要求（1）脚手架工程施工前，应进行技术交底，确保施工人员了解施工要求。
（2）脚手架工程施工过程中，应严格按照施工方案和施工规范进行。
（3）脚手架工程施工完成后，应进行验收，确保施工质量。
2. 注意事项（1）脚手架工程施工过程中，应注意施工安全，防止事故的发生。
（2）脚手架工程施工过程中，应关注天气变化，遇到恶劣天气应暂停施工。
（3）脚手架工程施工过程中，应妥善保管施工材料，防止材料丢失或损坏。
脚手架施工方案的施工工序与工艺
脚手架施工方案的施工工序与工艺在建筑施工过程中，脚手架是非常重要的设施，它提供了工人施工和修复建筑物所需的安全支撑和操作平台。
脚手架的施工工序和工艺对于施工质量和进度具有重要影响。
本文将详细介绍脚手架施工方案的施工工序和工艺。
一、前期准备工作脚手架施工前的准备工作非常重要。
首先，需要进行场地勘察和测量，了解施工现场的地形和地貌，并根据实际情况进行设计和规划。
其次，需要制定脚手架的施工方案和安全措施，确保施工期间工人的安全。
二、搭设基础脚手架基础脚手架是搭设脚手架的第一步。
基础脚手架一般搭设在地面上，用于支撑和定位其他脚手架组件。
在搭设基础脚手架时，首先需要在施工现场铺设木板或钢板，以确保基础脚手架的稳固和平整。
三、搭设主要脚手架结构搭设主要脚手架结构是脚手架施工的核心工序。
主要脚手架结构包括立杆、水平杆、斜杆等组件。
在搭设主要脚手架结构时，需要根据设计和规划要求，将立杆和水平杆按照一定的间距进行组装和连接，同时使用斜杆进行加固，以确保脚手架的稳定性。
四、搭设次要脚手架结构次要脚手架结构一般用于支撑和加固主要脚手架结构。
在搭设次要脚手架结构时，需要根据实际情况选择合适的材料和组件，并按照设计和规划要求进行安装和连接。
次要脚手架结构的搭设通常需要在主要脚手架结构搭设完成后进行。
五、搭设工作平台工作平台是脚手架的核心部分，它为工人提供了施工和修复建筑物所需的操作平台。
在搭设工作平台时，需要使用平台板和扶手进行组装和连接，同时保证工作平台的平整和稳固。
工作平台的搭设需要按照设计和规划要求进行，同时考虑人员和材料的负载能力。
六、检查与验收脚手架搭设完成后，需要进行检查和验收。
检查主要包括脚手架结构的稳定性、连接点的牢固性和工作平台的平整性等。
验收主要是检验脚手架的使用安全性和合规性，确保脚手架可以满足施工和修复建筑物的要求。
脚手架施工工序和工艺是建筑施工的重要环节。
通过合理的施工方案和严格的施工工序，可以确保脚手架的稳定性和安全性。
脚手架工程施工流程
脚手架工程施工流程1.脚手架工程概述脚手架工程是指在建筑、桥梁、矿山等工程中，为了施工需要搭设的临时性支架结构。
它能提供工人操作的平台，便于高空施工和材料运输，保障施工安全。
2.施工准备在进行脚手架工程施工之前，需要进行一系列准备工作，包括：- 安全检查：检查工地环境、气候等因素是否适合施工，排除安全隐患。
- 设计方案：根据工程需要进行脚手架的设计，确定搭设方案。
- 材料准备：准备所需的脚手架材料，包括钢管、连接件等。
3.脚手架搭设根据设计方案和搭设要求，开始进行脚手架的搭设工作，具体步骤如下：- 安装基础支架：先搭设基础支架，确保承重能力和稳定性。
- 安装立杆和水平杆：根据设计要求，安装立杆和水平杆，并对其进行固定。
- 安装横杆和斜杆：根据需要，逐层安装横杆和斜杆，形成稳定的脚手架结构。
- 安装工作平台：在搭设完成后，安装工作平台，确保工人可以安全地操作。
4.施工过程脚手架搭设完成后，可以进行实际的工程施工，包括：- 高空作业：通过脚手架提供的工作平台，进行高空作业、浇筑等工作。
- 材料运输：使用脚手架进行材料的上下运输，提高施工效率。
- 安全检查：定期对脚手架进行安全检查，保障施工安全。
5.拆除与维护脚手架工程完成后，进行拆除与维护，包括：- 安全拆除：按照规定的拆除程序，逐层拆除脚手架结构，确保施工人员安全。
- 材料整理：拆除后，对脚手架材料进行整理、清点和分类存放。
- 维护保养：定期对脚手架材料进行检查和保养，确保其使用寿命和安全性。
脚手架工程施工流程的具体步骤和注意事项会根据实际工程的要求而有所差异，施工方应根据相关法规和规范进行操作，保障施工质量和安全。
脚手架工程施工方案
脚手架工程施工方案基础施工阶段：在基槽四周设立1.2m的防护栏杆，横杆两道，间距0.6米主体结构及装修阶段：主体混凝土结构工程采用满堂钢管脚手架，外围双排外脚手架（挂密目网、安全网），砌体工程采用单排里架，内抹灰采用满堂脚手架，吊顶部分采用满堂脚手架，内涂料采用满堂脚手架，外墙外保温采用吊篮施工。
立面图1、搭设材料：1）、钢管采用A48mm×3.5mm焊接无缝钢管，扣件采用KT-33-8锻铸成的直角、回转、对接等扣件，螺栓采用A3钢材加工制成；安全网，钢丝绳、脚手板。
2）、钢管表面平直光滑，无裂缝、结疤、毛刺等现象。
3）、钢管上严禁打孔，使用前刷防锈漆。
4）、扣件材质必须符合国家规定，新、旧扣件必须刷防锈漆。
2、搭设一般要求：1）、地基夯实找平，作好排水，铺垫木，立杆应直接置于垫木上。
2）、脚手架步距1.8m，立杆横距1.2m；立杆纵距1.5m。
脚手架内侧距离外为0.5m。
每三跨两步设拉结点，架体满铺架板，外挂密目式安全立网。
如下图所示：拉结点示意图架体主体结构扣件、工艺流程地基处理→安装垂直立杆→搭设水平杆→搭设水平防护杆→铺设脚手板→挂安全网、密目网4）、横向水平钢管的各节点处必须设置并采用直角扣件扣紧且禁止拆除。
5）、纵向水平钢管的各节点处采用直角扣件固定在横向水平管上。
6）、脚手板必须垂直于墙面横向铺设，满铺到位，不留空位。
用铁丝固定在纵向水平横杆上，要求绑扎牢固，交接处平整，无空头板。
7）、随层网搭设利用楼层边梁所用6米立管维护密目网。
8）、为预防高处落物，一层以上密目网全封闭，采用挑架，挑架选用10#槽钢为挑杆，挑杆插入楼板预埋的钢筋环内。
3、外架的拆除：1）、外架拆除时要划分工作区标志，禁止行人进入。
2）、严格遵守拆除顺序，由上而下，后绑者先拆，一般是先拆栏杆、脚手板、剪刀撑、斜撑而后大横杆、抛撑、立杆等。
3）、统一指挥、上下呼应、动作协调，当解开与另一人有关的结扣时应先告知对方，以防坠落。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、前言
（1）建筑施工扣件式钢管外脚手架的搭设及施工治理，体
现企业具有特色外脚手架形象及标准化施工能力，本标准依照
国家和地点有关安全技术规范、编制了《建筑工程外脚手架搭
设内标准》。
（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、治理要求做出了具体陈述，同时对一些专门部位
的构造作法进行了细化，细化的部位要紧包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
（3）本标准具体内容与国家、地点有关安全技术规范规定
要求不符的，以国家、地点有关安全技术规范规定为准。
二、差不多参数要求
（1）钢管材质要求：钢管应采纳国家标准GB/T13793或GB/
T3091中规定的Q235一般钢管，型号宜采纳Φ48.3×3.6mm
（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且
进行验收，合格后方可投入使用。
（2）扣件进入施工现场应检查产品合格证，并应进行抽样
复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，
扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发
生破坏。
（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈
漆和两道面漆。
（4）木脚手板型号3000（6000）×200(250)×50，两端采
纳Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采纳HPB235Φ6
钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
三、钢管颜色
（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。
（2）红色油漆：连墙件。
（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
四、外立面形象
（1）脚手架外侧防护必须使用合格的密目式安全网封闭。
外架上应设置公司标志（“公司”横幅）和宣传标语。
保证外架协调美观，体现企业特色。
脚手架示例图
五、杆件设置
（1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭。
（2）主节点处必须设置纵横向水平杆。
（3）立杆除顶层顶部外必须采纳对接，大横杆在架体转角
外能够搭接，剪刀撑必须搭接。
（4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。
严禁后搭或先拆。
六、立杆基础
（1）落地式脚手架搭设高度不宜超过35m，高度在35～50m 时必须采取卸荷措施，高度大于50m时必须采取卸荷措施并对专项方案进行专家论证。
（2）脚手架基础平坦、夯实、混凝土硬化，基础应采纳100 mm厚C25混凝土硬化，立杆底部设置底座或垫板。
垫板应采纳长度许多于2跨、厚度不小于50mm、宽度不小于200mm的木垫板。
（3）落地式脚手架必须设置纵、横向扫地杆，纵向扫地杆宜采纳直接扣件固定在紧靠纵向扫地杆下方的立杆上。
当立杆
基础不在同一高度时必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m,紧边坡上方的立杆轴线道边坡的距离不小于500mm。
（4）脚手架基础应考虑周边设有排水措施，脚手架底座底面标高应高于室外自然地坪50mm，立杆基础外侧设置截面不小于200mm×200mm的排水沟，保证脚手架基础不积水。
脚手架基础排水沟图
脚手架基础剖面图
钢底座示意图
七、立面防护
（1）脚手架外侧满挂密目安全网，网目数不低于2000 目/1 00cm 2 ，网体竖向连接时采纳网眼连接方式，每个网眼应用1 6#铁丝与钢管固定，网体横向连接时采取搭接方式，搭接长度不得小于200mm。
架体转角部位应设置木枋作内衬以保证架体转角处安全网线条美观。
（2）脚手架外侧自第二步起底部设180mm挡脚板，在高600 mm与1200mm处各设同材质的防护栏杆一道。
脚手架内侧形成临边的，则按脚手架外侧防护做法。
（3）脚手架外排立杆、大横杆表面刷黄色油漆，拦腰杆表面刷黄黑相间双色油漆，外立面每隔3层或9m设置一道200mm 高警示带，固定于立杆外侧。
警示带尺寸见图示，表面刷红白相间警示色油漆。
挡脚板及防护栏杆立面图
警示带示意图
外立面防护示例图
八、水平防护
（1）作业层必须满铺脚手板，脚手板离建筑物结构的距离不应大于150mm。
（2）落地架第二层、悬挑架（爬架）首层，中间层不超过1 0m且不超过三层满铺一道硬质隔断防护，并在两层硬防护的中间部位张挂水平兜网，水平兜网必须兜挂至建筑物结构。
（3）脚手架的内立杆距离体净距一般不大于200mm，如大于200mm的必须铺设平坦牢固的站人片，作业层脚手板与建筑物之间的空隙大于150mm 时应做全封闭，防止人员和物料坠落。
