阀门习题

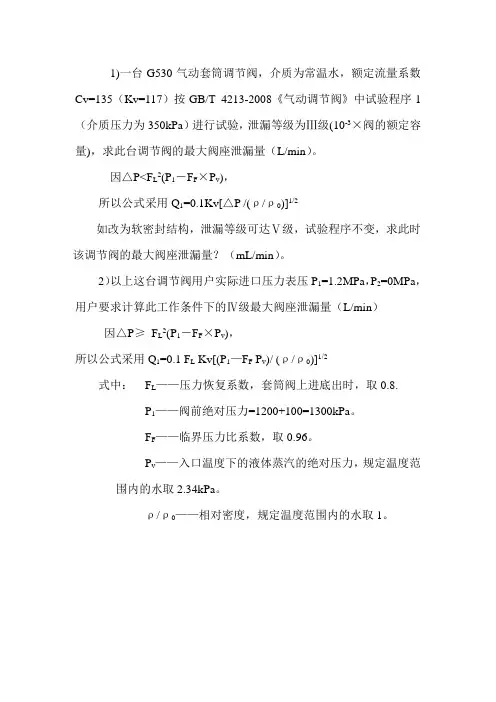

1)一台G530气动套筒调节阀，介质为常温水，额定流量系数Cv=135（Kv=117）按GB/T 4213-2008《气动调节阀》中试验程序1（介质压力为350kPa）进行试验，泄漏等级为Ⅲ级(10-3×阀的额定容量)，求此台调节阀的最大阀座泄漏量（L/min）。

因△P<F L2(P1－F F×P v)，
所以公式采用Q1=0.1Kv[△P /(ρ/ρ0)]1/2
如改为软密封结构，泄漏等级可达Ⅴ级，试验程序不变，求此时该调节阀的最大阀座泄漏量？（mL/min）。

2）以上这台调节阀用户实际进口压力表压P1=1.2MPa，P2=0MPa，用户要求计算此工作条件下的Ⅳ级最大阀座泄漏量（L/min）因△P≥F L2(P1－F F×P v)，
所以公式采用Q1=0.1 F L Kv[(P1—F F P v)/ (ρ/ρ0)]1/2
式中：F L——压力恢复系数，套筒阀上进底出时，取0.8.
P1——阀前绝对压力=1200+100=1300kPa。

F F——临界压力比系数，取0.96。

P v——入口温度下的液体蒸汽的绝对压力，规定温度范围内的水取2.34kPa。

ρ/ρ0——相对密度，规定温度范围内的水取1。

调节阀题库

调节阀试题（一期）1、调节阀又称____ ___,它是过程控制系统中用动力操作去改变______的装置。

有_ ____和______ 组成。

（控制阀、流体、调节机构、执行机构）2、电气定位器输入的信号是。

（4—20mA）3、以为动力的调节阀称为气动调节阀。

（压缩空气）4、气动薄膜执行机构分和两种形式，国产型号的字母代号为______ 和,信号压力一般是，气源压力的最大值为500KPa 。

信号压力增加时，推杆向下动. 作的叫，向上动作的叫。

（正作用、反作用、ZMA 、ZMB、20—100Kpa、500Kpa、正作用执行机构、反作用执行机构）5、调节阀的字母DN表示d N表示。

公称通径以下的直通单座阀只能正装，结构是双座正装调节阀，若把阀杆与阀芯的下端连接则此阀____ 变为。

（阀的公称通径、阀座直径、DN25、正装、反装）6、在温度200℃---450℃之间，我们使用的调节阀结构形式为型。

（散热型）7、调节阀的阀型代号P表示、N表示、M表示、W表示。

（单座、双座、套筒、蝶阀）8、定位器的作用是将转换为送到气动执行机构上。

（电信号、气信号）9、定位器是依据原理工作的。

（力矩平衡）10、聚四氟乙烯V形填料，60℃V形结构用于，90℃V形结构用于。

（普通阀、高压阀）二、判断题、1、山武智能定位器A VP—100，进行自整定时，需要输入电流信号的值为18mA。

（√）2、控制阀的可调比为控制阀所能控制的最大流量与最小流量之比.（√）3、调节阀在实际运行时,阀位应当在20%-80%为最佳。

（√）4、安装阀门定位器时，对不同形式的执行机构都应该保证，当阀门在50%时，定位器的反馈杆应处于垂直位置。

（√）5、.密封填料中的聚四氟乙烯V形圈有60和90度之分,60度V形结构用于普通阀90度V形结构用于低压阀.（×）三、选择：1、下面关于调节阀直线特性的叙述，正确的是（A）A、相对流量Q/Q max与相对行程l/L成正比B、单位行程变化所引起的流量变化ΔQ不相等C、调节阀的放大系数为一常数2、调节阀特别适合于浆状物料（A）A、球阀B、隔膜阀C、蝶阀D、笼式阀3、一般情况下既要求调节又要求切断时，可选用（A）A、隔膜阀B、单座阀C、蝶阀D、偏心旋转阀4 某调节阀的工作温度为400℃，其上阀盖形式应选择为（A）A、普通型B、散热型C、长颈型D、波纹管密封型5 高压差调节阀使用寿命短的主要原因是（A）A、气蚀B、腐蚀C、冲蚀D、磨损四、简答：1、大通定位器反馈杆上的刻度是什么含义。

调节阀门的基本定义与计算

调节阀门的基本定义与计算——摘自《调节阀使用与维修》吴国熙著调节阀的可调比调节阀的可调比就是调节阀所能控制的最大流量与最小流量之比。

可调比也称可调范围，若以R来表示，则（1）要注意最小流量Q min和泄漏量的含义不同。

最小流量是指可调流量的下限值，它一般为最大流量Q max 的2%～4%，而泄漏量是阀全关时泄漏的量，它仅为最大流量的0.1%～0.01%。

1、理想可调比当调节阀上压差一定时，可调比称为理想可调比，即（2）也就是说，理想可调比等于最大流量系数与最小流量系数之比，它反映了调节阀调节能力的大小，是由结构设计所决定的。

一般总是希望发可调比大一些为好，但由于阀芯结构设计及加工方面的限制，流量系数K vmin不能太小，因此，理想可调比一般均小于50。

目前我国统一设计时取R等于30。

2、实际可调比调节阀在实际工作时不是与管路系统串联就是与旁路关联，随管路系统的阻力变化或旁路阀开启程度的不同，调节阀的可调比也产生相应的变化，这时的可调比就称为实际可调比。

（1）串联管道时的可调比如图1所示的串联管道，由于流量的增加，管道的阻力损失也增加。

若系统的总压差△P s不变，则分配到调节阀上的压差相应减小，这就使调节阀所能通过的最大流量减小，所以，串联管道时调节阀实际可调比会降低。

若用R'表示调节阀的实际可调比，则令（3）则（4）式中△P vmax—调节阀全关时阀前后的压差约等于系统总压差；△P vmin—调节阀全开时阀前后的压差；△P s—系统的压差。

s—调节阀全开时阀前后压差与系统总压差之比，称为阀阻比，也称为压降比。

由式（4）可知，当s值越小，即串联管道的阻力损失越大时，实际可调比越小。

它的变化情况如图2所示。

（2）并联管道时的可调比如图3所示的并联管道，当打开与调节阀并联的旁路时，实际可调比为：若令则（5）从上式可知：当X值越小，即旁路流量越大时，实际可调比就越小。

它的变化如图4所示。

从图中可以看出旁路阀的开度对实际可调比的影响极大。

调节阀系数计算

C100 d2
2
Cv 0.583479407
Rev
0
Rev 5118912.662
Rev
0
Rev 3583238.864
C' #DIV/0!
C100/d2 ξ1 ξ2 ξB1 ξB2
0.0225
0.38319 0.76638 0.98448 0.98448
2
1
0.5
1
d D1
2
0.5
1
d D2
工程普遍推荐：S100=0.3～0.5
对于高压系统，考虑到节约动力消耗：S≥0.15 对于气体介质，由于管路阻力损失小，调节阀压降所占对比于例系较统大工，作S压1力00经>0常.5波动的场合，如锅炉给水调节系而统波，动由，于使阀 S1压00降进会一随步系下统降工。作因压此力在的确波定动最大流量计算阀压降时，还应增加系统工作压力的5%-10%
6300 ρL 580 ν 17 FR
d
6
Kv 102WL / LFL2 (P1 FFPv)
0 0.583479407 3.求取雷诺系数Rev ①对于单流路调节阀，如直通单座阀、套筒阀、球阀等
Re v 70700QL / FLFpKV 70700WL / L FLFpKV
②对于具有两个平行流路的调节阀，如直通双座阀、蝶阀、偏心旋转阀等
5190P1Y X
Kv Qg
T1MZ
24600P1Y X
Kv Qg
T1GZ
4570PY1 X
判断结果非阻塞流
B1
1
d D1
4
4
B2
1
d D
2
Kv 2.143330083

调节阀技能知识考题(附答案)

导读●一、填空题（每题1分，共20分）●二、判断题（每题1分，共10分）●三、选择题（每题2分，共40分）●四、简答题（每题2分，共20分）●五、开放题（每题5分，共10分）调节阀技能知识考题一、求填空题(20个)1.调节阀的主要作用是控制过程中的____。

(流量/压力/温度)答案：流量2.调节阀的开度越大，通过它的介质流量越____。

(大/小)答案：大3.一般情况下，调节阀的通径选择应该根据管道的____来确定。

(直径/长度/压力)答案：直径4.调节阀的作用特性指的是其输出信号与输入信号之间的____关系。

(线性/非线性)答案：非线性5.直角式调节阀与直行式调节阀相比，具有更加优异的____性能。

(流量/压力/调节)答案：调节6.当前市场上常见的调节阀执行机构有电动执行器、气动执行器以及____执行器。

(手动/液压/磁力)答案：液压7.调节阀的密封填料一般采用____材料制成。

(金属/橡胶/塑料)答案：橡胶8.常见的调节阀定位器有气动定位器、电子定位器以及____定位器。

(液压/机械/手动)答案：机械9.对于流体介质较大的场合，一般采用直径较大的____式调节阀。

答案：直行10.调节阀的执行机构的作用是实现调节阀____。

(开关量/开度/质量)答案：开度11.降低调节阀噪声的方法之一是增加气体____。

(发散口/缓冲器/过滤器)答案：缓冲器12.两位式调节阀的输出信号只有两种取值：0或____。

(1/2/3)答案：113.常见的调节阀密封面材料有金属和____。

(塑料/橡胶/陶瓷)答案：陶瓷14.调节阀的安装位置应该在流体介质的____之后，以免影响其工作效率。

(流向/泵/过滤器)答案：泵15.当调节阀的输入信号为4-20mA时，它的输出信号一般为____至____。

(0-5V/0-10V/0-20mA)答案：0-10V16.调节阀的传动机构包括手动传动机构、电动传动机构以及____传动机构。

仪表中级专业计算题

仪表中级专业计算题001.若调节阀全开，阀前后压差为2×100KPa ，每小时通过的清水流量为50 m 3，问阀的流量系数C 为多少？C V 值为多少？解：已知Q=50 m 3/h, ΔP=2×100Kpa, r=1gf/cm 3则C=Q/√ΔP/r =50/√2/1 =35.4C V =1.17C=1.17×35.4=41.42002.有一等百分比调节阀，其最大流量为100Nm 3/h ，最小流量为4Nm 3/h ，问可调比是多少？答：R=Qmax/Qmin=100/4=25所以可调比是25。

003.VGA 显示器可显示640×480个象素，若按显示器每屏显示80列字符和24行字符计算，求每个字符的分辨率？答：640÷80=8 480÷24=20则每个字符的分辨率为8×20。

004.某一采用孔板加差压变送器的流量测量回路，差压变送器的量程为0-20KPa ，工业值范围为0-100 Nm 3/h ，现因生产处理量增大，要求将工业值范围改为150 Nm 3/h ，试计算差压变送器量程应改为多少？已知：ΔP=20KPa ， Q=100 Nm 3/h ， Q 1=150 Nm 3/h ，欲求ΔP 1解：因为Q=K √ΔP/r 即Q ∝√ΔP所以 Q 1/Q =√ΔP 1 /√ΔP则ΔP 1= （Q 1 /Q ）2 ΔP=（150/100）2×20=45KPa答：差压变送器量程改为45KPa 。

005.如图示，求通过稳压管的电流I 2等于多少？解：I 2=（20-12）/1.6=5mA006.电Ⅲ型测流量的差压变送器，其中P=40KPa ，，Q=60t/h,一次表指示50%时，其膜盒差压为多少？电流指示是多少？实际流量是多少？解：1）等刻度时，ΔP=40×50%=20KPaI=4+16×50%=12 mAQ 实=60×√50% =42.42 t/h2）不等刻度时，ΔP=40×（50%）2=10KPaI=4+16×(50%)2=8mAQ 实=60×50% =30 t/h007.根据下面的逻辑图，试画出三菱程控器的对应梯形图。

（完整版）调节阀试题

（完整版）调节阀试题预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制调节阀题库判断1.执行器除了能够控制压力.温度.流量外，还能够在装置的安全方面起着重要作用。

（√）2.执行器按照调节形式可分为调节型.切断型.调节切断型。

（√）3.当信号增加时调节阀的推杆向下动作的执行机构为反作用时。

（×）正确答案：执行机构为正作用时，当信号增加调节阀的推杆向下动作。

4.控制机构是执行器的调节部分，它直接与被测介质接触，调节流体的流量。

（√）5.阀门定位器和转换器的作用都是利用反馈的原理来改善执行器的性能，使执行器能调节器调节信号，实现准确定位。

（×）正确答案：阀门定们器的作用都是利用反馈的原理来改善执行器的性能，使执行器能调节器的调节信号，实现准确定位。

6.简单控制系统投运时调节阀投运有两种含义，一种是先人工操作旁路阀，然后过渡到调节再手动到自动。

另一种是直接操作调节阀的手动-自动。

（√）7.涡街流量计的安装遇有调节阀.半开阀门时，涡街流量计应安装在他们的下游。

（×）正确答案：涡街流量计应装在他们的上游。

8.蝶阀对于流体方向没有要求。

（√）9.三通合流阀无论开度如何，出口流量不变。

（√）10.不论单芯阀，还是双芯阀，流体都是下进上出。

（√）11.同规格调节阀，在开度相同，其它条件相同的情况下，直流流量特性的对比数流量特性的通过量大。

（√）12.控制阀在检修后进行调校，首先应检查定位器安装位置或定位器反馈杆连接螺栓位置，保证零位置与定位器反馈杆处于水平。

（×）13. 调节阀应垂直、正立安装在水平管道上，DN > 50mm 的阀，应设有永久性支架。

（√）14.调节阀安装在节流装置前后均不影响流量测量准确度。

(×)15.直通单座阀调节阀适用于小口径.低压差.泄露量要求小的场合（√）16.直通双座阀调节阀适用于大口径.高压差.泄露量要求不高的场合（√）17.角形调节阀用于侧近底出时，容易发生震荡（×）正确答案：角形调节阀用于侧近底出时，在小开度下容易发生震荡18.调节阀的流量特性不能通过改变阀门定位器的反馈凸轮的几何形状来改变（×）正确答案：调节阀的流量特性能通过改变阀门定位器的反馈凸轮的几何形状来改变19.调节阀的可调比是调节阀的所能控制的最大的流量和最小流量之比（√）20.调节阀的选型时流量系数越大越好（×）正确答案：调节阀的流量系数不能过大21.在带定位器的调节阀校验中，应该先校调节阀，再与定位器联校（√）22调节阀最佳安装方式是水平安装（×）正确答案：调节阀最佳安装方式是垂直安装23.调节阀理想流量特性是指介质在理想状态下，调节阀的工作特性。

调节阀基础知识测试题

调节阀基础知识测试题（时间：40分钟满分100分90及格）姓名：部门：得分一、选择题（每题4分，共80分）1、调节阀阀盖四氟填料的工作温度不适用于（C ）A. -20〜150cB. -40〜200℃C. 200〜500cD. -10〜120c2、调节阀的泄漏量就是指（A ） A.指在规定的温度和压力下，阀门全关状态的流量大小B.指调节阀的最小流量C.指调节阀的最大量与最小量之比D.指被调介质流过阀门的相对流量与阀门相对行程之间的比值 3、执行机构为（A ）作用，阀芯为（）装，则该调节阀为气关阀A.正、正 B,正、反 C.反、正D.正或反、正 4、控制阀的气开、气关形式与（D ）有关A.控制器B.管道的位置C.工艺要求D.生产安全 5、对于气动执行机构的阀体部分，当阀杆下移，阀芯和阀座之间的流通面积减小，则是（C ）A.正作用执行机构B.反作用执行机构C.正装阀D.反装阀 6、气动薄膜执行机构中当信号压力增加时推杆向上移动的是（B ）A.正作用执行机构B.反作用执行机构C.正装阀D.反装阀 7、选择调节阀时，减少阀座泄漏量的最佳方法之一是（C ）A.金属硬阀座C.采用弹性材料制造的软阀座8、套筒阀不能用于（A ）。

A.容易结焦、结晶的场合C.噪声大的场合 9、下列叙述说法不正确的是（D ）A.阀门定位器能减少调节信号的传递滞后B.阀门定位器能调高阀门位置的线性度C.阀门定位器能克服阀杆的摩擦力和消除补平衡力的影响D.阀门定位器能实现调节阀气开气关的转换 B.提高泄露等级 D.增大执行机构B.高压差场合 D.大流量的场合10.下列叙述说法不正确的是（A ）A,调节阀最好垂直安装，一般不用支撑B.调节阀应远离高温、振动、腐蚀性的场所安装C.流体流动方向与调节阀的箭头方向相同D.调节阀安装时阀前应至少有10D 的直管段n 、只允许流体向一个方向流动的阀门是（D ）。

13、调节阀阀体，最常见的材料是（B ）16、高压差调节阀使用寿命短的主要原因是（A ）A.汽蚀B.腐蚀C.冲蚀17、直行程调节阀安装在工艺管道上的最佳位置是（B ）A.水平B.垂直C.任意18、在事故状态下，为保证设备安全，压力放空系统应选择（C ）特性调节阀A.直线B.等百分比C.快开19、下列气动薄膜调节阀是气开式的有（B ）和（C ）20、下面叙述正确的是（B ）A.阀门定位器的输出信号大小与输入信号大小成正比B.阀杆的行程与阀门定位器输入信号大小成正比C.阀杆的行程与阀门定位器的输出信号大小成正比二、判断题（每题4分，共20分）正确J,错误XA.调节阀B.闸阀C.蝶阀D.止回阀12、用于迅速启闭的切断阀应选择（A ）特性的调节阀A .快开B .等百分比C .线性D.抛物线 A.铸铁 B.铸钢 C.不锈钢 D.塑料14、（ C ）适用于高压差、高粘度、含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、也便于自净和清洗A.偏心阀B.球阀C.角型阀 15、四氟填料的工作温度一般在（A ）D.直通双座调节阀 A.-40〜250c B.-60〜450c C. -60-250℃21、调节阀的填料装填于上阀盖填料室内，其作用是防止介质因阀杆的移动而向外泄露。

计算题

计算题：1.有两个调节阀，其可调比R1=R2=30，第一个阀最大流量Q1max＝100m3/h，第二个阀最大流量Q2max＝4m3/h，采用分程调节时，可调比可达到多少？解：第一个阀的最小量Q1max=100/30=3.3m3/h第二个阀的最小流量为Q2min=4/30=0.134m3/h可调比R=Q1max/Q2min=100/0.134=7402.有一直线流量特性调节阀，其最大流量为50Nm3/h，最小流量为2Nm3/h，若全行程为16mm，那么在4mm行程时的流量是多少？解：可调比为R= Qmax/Qmin=50÷2=25在4mm行程时的流量为Q=Qmax〔1/R＋（1-1/R）l/L〕=50×[1/25＋(1-1/25)×4/16]=14Nm3/h3.有两个调节阀，其可调比R1=R2=30，第一个的最大流量Q1max=100m3/h，第二个的最大流量Q2max=5m3/h，采用分程调节时，可调比可达到多少？答：第一个的最小流量为： Q1min=Q1max /R1=100 /30 =3.3 m3/h第二个的最小流量为： Q2min=Q2max / R2 = 5 /30 =0.167 m3/h所以R= Q1max / Q2min= 100 /0.167 = 6004.有一台等百分比调节阀，其最大流量为50Nm3/H，最小流量为2 Nm3/H,若全行程为3cm，那么在1cm开度时的流量是多少？答：可调比为R= Qmax/ Qmin=50/2=25 那么在1cm时的流量为Q=QminR l/L=2 x 25 1/3 =5.85 Nm3/H5.若某台调节阀全开时，阀前后压差为4×100kPa，每小时通过的清水为100m3问阀的流量系数C V为多少？答：已知Q=100m3/h,ΔP=4×100kPa,y=1gf/cm3=1002=50C V=1.17C=1.17×50=58.56.根据工艺要求选用一台直线流量特性的直通双座调节阀，其最大流量Q maX=100m3/H，最小压差△Pmin=0.5×100kpa，最小流量Qmin=20m3/H，最大压差=5×100kpa，S=0.5被调介质为水，求流量系数？答：C maX=Q maX。

仪表中级工调节阀试题

调节阀试题（中级）一、填空题（共10分；每空1分）1.调节阀所能控制的最大流量与最小流量之比称为调节阀的（可调比）。

在实际的情况下它取决于（阀芯形状）和（配管情况）。

2.定位器是依据（力矩平衡）原理工作的3.调节阀的字母DN表示（公称通径）；dN表示（阀座直径）；PN表示（公称压力）4. 1千克力（Kgf）＝（）牛顿（N），1MPa＝（10 ）Kgf/cm25.（故障模式选择）储罐液位调节系统，当调节阀装在入口管线应选用（气关）式二、选择题（共40分；每题2分；多选题少选或多选均为全错）1.调节阀选型时，主要依据调节阀的（ C ）来确定调节阀的口径。

A、正常流量B、管道口径C、流通能力D、流体粘度2.调节阀的放大系数主要由（ c ）决定。

A、执行机构B、放大器C、阀体D、定位器3.压缩机入口调节阀应选（a ）式。

A、气关B、气开4. 选择性调节系统中，两个调节器的作用方式（ A ）。

A、可以是不同的B、必须是相同的C、均为正作用D、均为反作用5. 在易燃易爆危及人身安全的重要危险场所，宜采用独立设置的高可靠性的紧急停车系统，下列哪种系统更适合于这种场合。

（ c ）A、DCS B．PLC C．ESD D．继电器控制系统6. 分程调节系统是由（ A ）调节器的输出信号控制（）调节阀的调节系统。

（A）一台两台以上（B）两台一台（C）一台据实际而定数量（D）两台两台以上7. 为了提高调节品质，调节器的选型依据（ B ）来选择。

A、调节器的规律B、调节规律对调节质量的影响C、调节器的结构形式D、调节回路的组成8. 下列（ D ）调节阀宜选用气开阀。

A、蒸发器的紧急防空B、LNG大罐闪蒸线C、分子筛干燥器的泄压D、重沸炉的燃料气线9. 在自动调节系统中可单独应用的是（ C）调节。

A、微分B、积分C、比例D、积分微分10.一台正在运行中的气闭单座阀，工艺人员反映漏量大，一般由下列原因造成，但有一条说错了，是（ C ）。

调节阀的流量系数及其计算祥解

QC P

（4－6）
（4－7）
式中
C 5.09 Q P
A
在采用国际单位制时，流量系数用KV表示。 KV的定义为：温度为278～313K（5－40℃）的水在105Pa压降下， 1小时内流过阀门的立方米数。许多采用英制单位的国家用CV表示流量系数。 CV的定义为：用40°~60°F的水，保持阀门两端的压差为阀门全开状态下每分钟流过的水的美加仑数。 KV 和CV的换算如下： CV ＝1.167 KV 2.压力恢复和压力恢复系数当流体流过调节阀时，其压力变化情况见图4－1和4－2 所示
（4－8） 2 即：（4－9） PT FL P1 PVC 上式中ΔPT＝P1－P2， PVC表示产生阻塞流时缩流断面的压力。 FL值是阀体内部几何形状的函数。一般FL ＝0.5~0.98， FL越小， ΔP 比P1 － PVC小得越多，即恢复越大。从图4－2中可以看出，球阀的压差损失ΔPA小于单座阀的压差损失ΔPB 。 3.闪蒸、空化及其影响在调节阀内流动的液体，常出现闪蒸和空化两种现象。它们的发生不但影响口径的选择和计算，而且将导致严重的噪声、振动，材质的破坏等，直接影响调节阀的使
' 式中 KV －修正后的流量系数； KV－紊流条件时，按（4－13）－（4－16）计算的流量系数； FR－雷诺数修正系数，可按雷诺数Re大小从图中查出。雷诺数可以根据阀的结构和粘度等因素由下列公式求得： a.对具有两个平行流路的调节阀，如直通双座阀、蝶阀、偏心旋转阀等雷诺数为：
QL Re 49490 KV
关系可以表示如下：
X Y 1 3FK X T
（4－25）
式中
则：
XT－临界压差比； X－压差比； FK－比热比系数，空气的FK＝1，对非空气介质

圆形调节阀700周长计算公式

圆形调节阀700周长计算公式
周长=π×直径
计算圆形调节阀的周长是一个简单的数学问题。

假设圆形调节阀的直
径为D，那么周长就是π乘以D。

在实际应用中，圆形调节阀的直径可以根据系统要求和流体特性进行
选择。

一般来说，直径较大的调节阀可以处理更大的流量。

因此，在设计
和选择调节阀时，需要根据实际需要进行相应的计算和选择。

需要注意的是，上述公式计算的是理想的圆形调节阀的周长。

在实际
应用中，圆形调节阀的外形可能并不完全符合理想的圆形，因此周长的计
算可能会有一定误差。

此外，调节阀的周长还受到材料厚度等因素的影响，因此在实际计算中需要对这些因素进行考虑。

总结起来，圆形调节阀的周长计算公式为周长=π×直径。

这个公式
可以用于计算圆形调节阀的理论周长，但在实际应用中还需要考虑其他因素。

调节阀计算1

阀前压力 Mpa0.7一：概念1、密封压力：阀门处于关闭状态，密封面间无介质泄漏时的进口压力。

阀后压力 Mpa 0.62、开启压力：即整定压力，安全阀阀瓣在运行条件下开始升起时的进口压力。

P 0天然气流量 104Nm 3/d1.2天然气比重0.8天然气压缩系数13、排放压力：阀瓣全开排出额定排量，这时阀门进口处的压力称排放压1阀前温度 0K363P1=P0+Pa Pa 聚集压力液体Pa=0.2P0 气体Pa=0.1P0直径 mm 24.255014、流道面积：阀进口端至关闭件密封面间流道的最小截面积，用于计算无阻力理论5、流道直径：对应流道面积的直径。

6、帘面积：当阀瓣在阀座上方升起时，其密封面之间形成的圆柱形或圆锥行通道面7、排放面积：安全阀排放时流体通过的最小面积，对于全启式等于流道面积，对于8、背压：阀门出口压力，用P2表示。

9、泄放量：在排放压力下安全阀达到的排量。

油田设备（不包括蒸气锅炉）和管线二：全启式安全阀喷嘴面积的计算液体流量Q m 3/h 50液体密度校正系数 Km 1.5 1.0~1.6液体粘度校正系数Kr 10.75~1.0排放压力P1Mpa 0.90.8820.924出口压力P2Mpa 0.1喷嘴面积A cm 216.9399117.13416.69139节流阀计算1、液体介质：安全阀计算时的进口压力。

P根据管道或设备的设计要求而定。

的进口压力。

P0排放压力P1液体p10.90.8820.924气体Pa=0.1P0气体p10.8250.80850.847于计算无阻力理论排量。

成的圆柱形或圆锥行通道面积。

全启式等于流道面积，对于微启式等于帘面积。

（不包括蒸气锅炉）和管线，按出口阀门误操作而关死，进入物料的总量。

2、气体介质临界流动压力比：&x0.054143临界流动压力：PxMPa0.0446680.0437750.045859a)：当P2<=Px时：最大泄放量G：Kg/h500系数C258.2305流量系数 H(0.9~0.97)0.9气体分子量 M21气体进口温度K343气体压缩系数0.95喷嘴面积 A cm210.00543喉部直径 Do CM 3.570122。

调节阀考核试卷答案

现场维护调节阀考核试卷单位姓名日期成绩一、填空题1、气动薄膜执行机构结构简单，动作可靠，维修方便，价格低廉，是一种应用最广的执行机构。

它分为正、反作用两种形式，当信号压力增加时，推杆向下动作的叫正作用执行机构，反之，当信号压力增加时，推杆向上动作的叫反作用执行机构。

2、在同一开度下，直线流量特性的流量大于对数流量特性的流量，相对流量变化，直线流量特性小开度变化大，大开度变化小。

对数流量特性相对流量变化为常数。

3、阀门定位器是基于力平衡原理工作的。

4、定位器和调节阀连接的反馈杆脱落失去反馈时，成了高放大倍数的气动放大器。

如果定位器是正作用的，输出跑到最大，如果是反作用的，则输出跑到零。

5、气动薄膜调节阀主要由一个执行机构和阀体组成。

6、弹簧范围的选择应从主要的压差、阀的稳定性和摩擦力三方面考虑。

7、聚四氟乙烯形填料的角度有 60 和 90 两种，它们分别用于普通阀和高压阀。

8、直行程阀芯按其导向来分有双导向和单导向两种。

9、双导向阀芯改变气开、气闭不需要更换执行机构。

10、国标规定；调节阀在1.1 倍公称压力下，填料至上、下阀盖连接处不应有渗漏现象，在1.5 倍公称压力下，持续 3 min 以上时间，其法体不应有肉眼可见的渗漏。

二、判断题1、波纹管密封型是4种上阀盖形式之一，适用于有毒性、易挥发和贵重流体的场合。

（ √ ）2、气开阀无信号时，阀处于全开位置，气关阀则处于全关位置。

（ × ）3、调节阀的流量特性用数学表达式为 ⎝⎛⎪⎭⎫=L F Qmax Q ι ( √ ) 4、调节阀的填料装填于上阀盖填料室内，其作用是防止介质因阀杆的移动而向外泄漏。

（√）5、我们知道，对气关阀膜室信号压力首先保证阀的关闭到位，然后再增加的这部分力才把阀芯压紧在阀座上，克服压差把阀芯顶开。

(√ )6、调节阀的可调范围反映了调节阀可控制的流量范围，用⎪⎪⎭⎫ ⎝⎛=Qmin Qmax R 来表示。
