实验3 电容式传感器的位移特性
《传感技术综合实验单元》实验指导书
《传感技术综合实验单元》实验指导书一、电子测量与检测实验须知传感技术综合实验的目的使学生在掌握各类传感器的理论及其检测技术、信号调理电路和光电检测技术基础上，能合理选择和利用传感器测量各种工程上常见的物理量。
这是本专业本科学生必须掌握的基本技能。
要求学生通过实际操作，培养独立思考、独立分析和独立实验的能力。
为使实验正确、顺利地进行，并保证实验设备、仪器仪表和人身的安全，在做检测与转换技术实验时，需知以下内容。
1．实验预习实验前，学生必须进行认真预习，掌握每次实验的目的、内容、线路、实验设备和仪器仪表、测量和记录项目等，做到心中有数，减少实验盲目性，提高实验效率。
2．电源（1）实验桌上通常设有单相（或三相）交流电源开关和直流电源开关，由实验室统一供电，实验前应弄清各输出端点间的电压数值。
（2）实验桌（或仪器）上配有直流稳压电源，在接入线路之前应调节好输出电压数值，使之符合实验线路要求。
特别是在实验线路中，严禁将超过规定电压数值的电源接入线路运行。
（3）在进行实验线路的接线、改线或拆线之前，必须断开电源开关，严禁带电操作，避免在接线或拆线过程中，造成电源设备或部分实验线路短路而损坏设备或实验线路元器件。
3．实验线路（1）认真熟悉实验线路原理图，能识图并能按图接好实验线路。
（2）实验线路接线要准确、可靠和有条理，接线柱要拧紧，插头与线路中的插孔的结合要插准插紧，以免接触不良引起部分线路断开。
（3）线路中不要接活动裸接头，线头过长的铜丝应剪去，以免因操作不慎或偶然原因而触电，或使线路造成意想不到的后果。
（4）线路接好后，应先由同组同学相互检查，然后请实验指导教师检查同意后，才能接通电源开关，进行实验。
4．仪器仪表（1）认真掌握每次实验所用仪器仪表的使用方法、放置方式（水平或垂直），并要清楚仪表的型号规格和精度等级等。
（2）仪器仪表与实验线路板（或设备）的位置应合理布置，以方便实验操作和测量。
（3）仪器仪表上的旋钮有起止位置，旋转时用力要适度，到头时严禁强制用力旋转，以免损坏旋钮内部的轴及其连接部分，影响实验进行。
03电容式传感器的位移特性实验

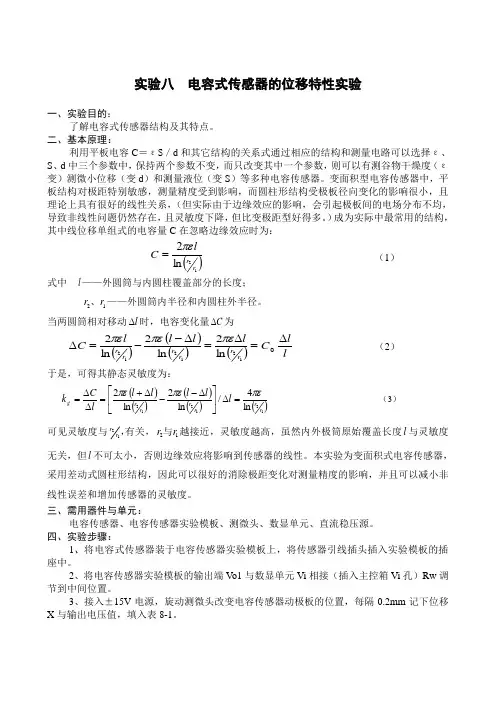

实验八 电容式传感器的位移特性实验一、实验目的：了解电容式传感器结构及其特点。
二、基本原理：利用平板电容C ＝εS ／d 和其它结构的关系式通过相应的结构和测量电路可以选择ε、S 、d 中三个参数中，保持两个参数不变，而只改变其中一个参数，则可以有测谷物干燥度（ε变）测微小位移（变d ）和测量液位（变S ）等多种电容传感器。
变面积型电容传感器中，平板结构对极距特别敏感，测量精度受到影响，而圆柱形结构受极板径向变化的影响很小，且理论上具有很好的线性关系，（但实际由于边缘效应的影响，会引起极板间的电场分布不均，导致非线性问题仍然存在，且灵敏度下降，但比变极距型好得多。
）成为实际中最常用的结构，其中线位移单组式的电容量C 在忽略边缘效应时为： ()12ln 2r r l C πε= （1） 式中 l ——外圆筒与内圆柱覆盖部分的长度；12r r 、——外圆筒内半径和内圆柱外半径。
当两圆筒相对移动l ∆时，电容变化量C ∆为 ()()()()ll C l l l l C r r r r r r ∆=∆=∆--=∆0121212ln 2ln 2ln 2πεπεπε （2） 于是，可得其静态灵敏度为： ()()()()()121212ln 4/ln 2ln 2r r r r r r g l l l l l l C k πεπεπε=∆⎥⎦⎤⎢⎣⎡∆--∆+=∆∆= （3） 可见灵敏度与，12r r 有关，12r r 与越接近，灵敏度越高，虽然内外极筒原始覆盖长度l 与灵敏度无关，但l 不可太小，否则边缘效应将影响到传感器的线性。
本实验为变面积式电容传感器，采用差动式圆柱形结构，因此可以很好的消除极距变化对测量精度的影响，并且可以减小非线性误差和增加传感器的灵敏度。
三、需用器件与单元：电容传感器、电容传感器实验模板、测微头、数显单元、直流稳压源。
四、实验步骤：1、将电容式传感器装于电容传感器实验模板上，将传感器引线插头插入实验模板的插座中。
06电容式传感器的位移特性实验
06电容式传感器的位移特性实验
电容式传感器是一种常用的测量位移的传感器，它利用电容器的电容值与其电极间距离的关系来测量物体的位移。
以下是
06电容式传感器的位移特性实验步骤：
实验材料：
1. 06电容式传感器
2. 数字万用表
3. 电子秤
4. 尺子
5. 活动支架
步骤：
1. 将06电容式传感器放在活动支架上，调整传感器的高度，
使其平行地与实验台面接触。
2. 使用数字万用表测试传感器的电容值。
记录下传感器未受力时的电容值。
3. 在传感器上方放置一定质量的物体，使其挤压传感器。
在每个质量下，使用数字万用表再次测试传感器的电容值并记录。
注意每次测试前应等待其稳定。
4. 根据实验记录计算出传感器在不同挤压质量下的电容值变化，即位移量。
绘制出位移量-受力特性曲线。
实验注意事项：
1. 操作时要避免传感器受到横向的力，应保证其纵向受力，并且应尽量避免传感器的弯曲、捏压或折叠。
2. 测试数据时应先让传感器空置一段时间，等待温度稳定。
传
感器的输出信号应稳定后再进行测量。
3. 验证实验前要检查设备的正常运行,如电流表、电压表等应检查好其电子管,以免不必要损失。
实验结果：
通过实验可以得出传感器的位移特性曲线，可以了解到在不同的质量下，传感器的电容值发生的变化，从而得出传感器对力的检测能力及其灵敏度等基本特性。
传感器测试实验报告
实验一直流激励时霍尔传感器位移特性实验一、实验目的：了解霍尔式传感器原理与应用。
二、基本原理：金属或半导体薄片置于磁场中，当有电流流过时，在垂直于磁场和电流的方向上将产生电动势，这种物理现象称为霍尔效应。
具有这种效应的元件成为霍尔元件，根据霍尔效应，霍尔电势 U H＝ K H IB ，当保持霍尔元件的控制电流恒定，而使霍尔元件在一个均匀梯度的磁场中沿水平方向移动，则输出的霍尔电动势为U H kx ，式中k—位移传感器的灵敏度。
这样它就可以用来测量位移。
霍尔电动势的极性表示了元件的方向。
磁场梯度越大，灵敏度越高；磁场梯度越均匀，输出线性度就越好。
三、需用器件与单元：霍尔传感器实验模板、霍尔传感器、±15V 直流电源、测微头、数显单元。
四、实验步骤：1、将霍尔传感器安装在霍尔传感器实验模块上，将传感器引线插头插入实验模板的插座中，实验板的连接线按图9-1进行。
1、 3 为电源±5V ， 2、4 为输出。
2、开启电源，调节测微头使霍尔片大致在磁铁中间位置，再调节Rw1 使数显表指示为零。
图 9-1直流激励时霍尔传感器位移实验接线图3、测微头往轴向方向推进，每转动0.2mm 记下一个读数，直到读数近似不变，将读数填入表 9-1。
表9－ 1 X（ mm）V(mv)作出 V-X 曲线，计算不同线性范围时的灵敏度和非线性误差。
五、实验注意事项：1、对传感器要轻拿轻放，绝不可掉到地上。
2、不要将霍尔传感器的激励电压错接成±15V ，否则将可能烧毁霍尔元件。
六、思考题：本实验中霍尔元件位移的线性度实际上反映的时什么量的变化？七、实验报告要求：1、整理实验数据，根据所得得实验数据做出传感器的特性曲线。
2、归纳总结霍尔元件的误差主要有哪几种，各自的产生原因是什么，应怎样进行补偿。
实验二集成温度传感器的特性一、实验目的：了解常用的集成温度传感器基本原理、性能与应用。
二、基本原理：集成温度传器将温敏晶体管与相应的辅助电路集成在同一芯片上，它能直接给出正比于绝对温度的理想线性输出，一般用于－50℃－＋ 150℃之间测量，温敏晶体管是利用管子的集电极电流恒定时，晶体管的基极—发射极电压与温度成线性关系。
传感器实验大全(附思考题答案+实验过程+结果)
传感实验总结传感器技术与应用这门课虽只历时八周，但这却是第一次理论与实践结合能同步的专业课。
实验室去了两次，也做了很久，然自己想法甚多，多么渴望能多做些实验让自己所学的理论知识活起来。
这次试验主要做了四个实验：差动变压器的位移特性、电容式传感器的位移特性、电涡流传感器的位移特性、光纤传感器的位移特性。
下面分别说明：一．差动变压器的性能实验１.实验目的：了解差动变压器的工作原理及特性。
２. 基本原理：差动变压器由一只初级线圈和二只次线圈及一个铁芯组成，根据内外层排列不同，有二段和三段式，本实验是三段式结构。
当传感器随着被测体移动时，由于初级线圈（做为差动变压器激励用，相当于变压器原边）和次级线圈（由两个结构尺寸和参数相同的线圈反相串接而成，相当于变压器副边）之间的互感发生变化促使次级线圈感应电势产生变化，一只次级感应电势增加，另一只感应电势则减少，将两只次级反向串接（同名端连接），就引出差动输出。
其输出电势反映出被测体的移动量。
３. 需用器件与单元：差动变压器实验模板、测微头、双踪示波器、差动变压器、音频信号源、直流电源（音频振荡器）、电压表。
４.实验步骤：１）根据图1－1，将差动变压器装在差动变压器实验模板上。
图1－1 差动变压器电容传感器安装示意图２）在模块上按图1－２接线，音频振荡器信号必须从主控箱中的Lv端子输出，调节音频振荡器的频率，输出频率为4－5KHz（可用主控箱的频率表输入Fin来监测）。
调节输出幅度为峰－峰值Vp-p＝2V（可用示波器监测：X轴为0.2ms/div）。
图中1、2、3、4、5、6为连接线插座的编号。
接线时，航空插头上的号码与之对应。
当然不看插孔号码，也可以判别初次级线圈及次级同名端。
判别初次线图及次级线圈同中端方法如下：设任一线圈为初级线圈，并设另外两个线圈的任一端为同名端,按图1—2接线。
当铁芯左、右移动时，观察示波器中显示的初级线圈波形，次级线圈波形，当次级波形输出幅度值变化很大，基本上能过零点，而且相应与初级线圈波形（Lv音频信号Vp-p＝2ｖ波形）比较能同相或反相变化，说明已连接的初、次级线圈及同名端是正确的，否则继续改变连接再判别直到正确为止。
传感器技术实验指导书
《传感器技术》实验指导书权义萍南京工业大学自动化学院目录实验一金属箔式应变片单臂、半桥、全桥性能比较实验 (3)实验二直流全桥的应用――电子秤实验 (7)实验三电容式传感器的位移特性实验 (9)实验四压电式传感器振动实验 (11)实验五直流激励时霍尔式传感器位移特性实验 (13)实验六电涡流传感器综合实验 (15)实验七光纤传感器的位移特性实验 (18)实验一金属箔式应变片单臂、半桥性能比较实验一、实验目的：了解金属箔式应变片的应变效应，电桥工作原理和性能。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=Δl/l为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
，对单臂电桥输出电压U o1= EKε/4。
不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。
当应变片阻值和应变量相同时，其桥路输出电压U O2＝EKε／2。
三、需用器件与单元：应变式传感器实验模板、应变式传感器－电子秤、砝码、数显表、±15V电源、±4V电源、万用表（自备）。
四、实验步骤：1、根据图（1－1）应变式传感器（电子秤）已装于应变传感器模板上。
传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。
可用万用表进行测量判别，R1＝R2＝R3＝R4＝350Ω，加热丝阻值为50Ω左右图1－1 应变式传感器安装示意图2、接入模板电源±15V（从主控台引入），检查无误后，合上主控台电源开关，将实验模板调节增益电位器R W3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正负输入端与地短接，输出端与主控台面板上数显表输入端V i相连，调节实验模板上调零电位器R W4，使数显表显示为零（数显表的切换开关打到2V档）。
电容式传感器的位移特性实验
电容式传感器的位移特性实验电容式位移传感器实验是一种重要的引导应用考核技术，它要求用户在复杂的实验环境中结合理论知识和实际操作，使用电容式位移传感器来测量和检验其变化。
电容式位移传感器具有灵敏度高、稳定性好、良好的鲁棒性等优点，在工业控制领域中得到广泛应用。
实验 content一、研究内容1、电容式位移传感器介绍：介绍电容式位移传感器的原理工作原理、接线结构以及精度要求等。
2、等效电路仿真：使用电路仿真软件，仿真输入电压的变化对电容式位移传感器的影响。
3、实验素材：利用工业电容式位移传感器，测量传感器的位移特性，探查其非线性特性以及如何改善精度。
4、仪器设备：利用函数发生器、数字万用表、模拟量信号示波器等常用仪器设备，分别检测典型电容器位移传感器的精度。
5、结论性评价：评价：分析电容式位移传感器的特性，对它的优缺点进行总结，指出如何提高其精度，进一步建立相关的计算模型。
二、实验原理1、电容式位移传感器由两个电容构成，其原理是由于特定环境改变时，电容之间的介质改变，会在电容上形成电容电势差而发生变化，从而使电容式位移传感器的内部电路受到影响，最终通过电容变化改变其输出电压。
2、实验中利用函数发生器产生跨越输入电压，观察输出电压的变化，研究电容式位移传感器的补偿特性和灵敏度。
3、设置正反向斜率的步进电压，控制正反向补偿电压间隔，观察其非线性特性，探究其实际特性。
4、模拟量信号示波器给出电容式位移传感器的不同输出电压，观察实际精度，辅助分析结果。
三、实验结果1、经过仿真计算，确定电容式位移传感器补偿特性曲线，补偿范围较大，灵敏度及时响应速度较快，补偿特性良好。
2、观察实验电路中电容式位移传感器的输出电压，发现其在正反向补偿斜率步进电压下，相应的响应有非线性变化，合理，可靠。
3、通过模拟量信号示波器的输出，可分析典型电容式位移传感器的精度，表明电容式位移传感器的精度较高，可以满足应用要求。
四、结论1、电容式位移传感器具有灵敏度高、稳定性优、较好的精度等特点，在工业控制领域具有广泛应用。
电容式传感器测位移特性实验
电容式传感器测位移特性实验电容式传感器是一种常用的位移传感器，采用电容式将小的位移量变化，转变成模拟电压来发送，以实现检测和测量的目的，其具有快速响应、高精度和反应稳定的特点，被广泛应用到航空、航天、工业控制仪表等领域。
本实验将通过实验设备进行测量电容式传感器的位移特性，以更加深入的了解电容式传感器的工作特性。
实验装置是一台专业的电容测试仪，此外还配有一个线性位移模拟器、一个电容式传感器、一些实验电缆和接口线等辅助设备。
实验可分为三个步骤：绘制拟合曲线前的实验前准备工作、将电容式传感器的位移信号变为模拟电压的转换过程以及拟合测得的曲线。
1、实验前准备工作：首先，将位移模拟器接线连接到实验装置；随后，将电容式传感器接入实验装置，并将电容传感器安装在位移模拟器上；最后，调节电容测试仪偏置电路，矫正偏置电压，以设定有效位移信号范围。
2、将电容式传感器的位移信号变为模拟电压的转换过程：在实验中，将位移模拟器的调置电位从最小值（0mm）调至最大值（50mm），从而控制位移模拟器产生不同的位移量。
每次顺序调节时，实验装置将其位移量所产生的信号作为输入，经过转换后将电容式传感器的位移信号变成一定失真程度的模拟电压信号，从而可进行数据获取。
3、拟合测得的曲线：由于电容式传感器的反应特性的确定，在本实验中选择了一种标准的二次曲线进行拟合，以便更好地了解其工作原理。
在拟合曲线以及拟合曲线的过程中，采用的是软件的拟合算法，计算出最佳的参数并绘制拟合曲线。
实验结果表明，本次实验证明了电容式传感器位移特性测试实验使用电容式传感器和实验装置进行测量均具有可行性和准确性，为此类传感器的应用提供了足够的参考。
此外，本次实验也体现了软件算法拟合准确性以及实验数据在绘制曲线过程中的重要性等。
电容式传感器实训报告
一、实训目的电容式传感器实训旨在使学生了解电容式传感器的基本原理、结构、工作特性以及在实际应用中的重要性。
通过本次实训，学生应掌握电容式传感器的安装、调试、测试方法，并能够根据实际需求设计和应用电容式传感器。
二、实训内容1. 理论部分- 电容式传感器的基本原理：电容式传感器是利用电容变化来检测物理量的传感器。
其基本原理是通过测量电容的变化来检测被测量的物理量，如位移、振动、压力等。
- 电容式传感器的结构：电容式传感器主要由敏感元件、测量电路和信号处理电路组成。
- 电容式传感器的工作特性：电容式传感器具有高灵敏度、高精度、抗干扰能力强等特点。
2. 实践部分- 安装与调试1. 根据实验要求，将电容式传感器安装到相应的测试平台上。
2. 调整传感器与测试平台的距离，确保传感器能够正确地检测到被测量的物理量。
3. 调整传感器的灵敏度，使其在检测范围内达到最佳性能。
- 测试与数据分析1. 利用实验设备对电容式传感器进行测试，记录测试数据。
2. 分析测试数据，评估传感器的性能，如灵敏度、线性度、重复性等。
3. 根据测试结果，对传感器进行调整和优化。
3. 应用设计- 根据实验要求，设计一个应用实例，如位移测量、振动检测等。
- 分析应用实例中电容式传感器的需求，选择合适的传感器型号和参数。
- 设计电路，实现电容式传感器的信号采集、处理和输出。
三、实训结果与分析1. 测试结果通过实验，我们得到了以下测试结果：- 传感器的灵敏度为0.1mm/V，线性度为0.5%，重复性为0.3%。
- 在测试范围内，传感器能够稳定地检测到被测量的物理量。
2. 数据分析根据测试结果，我们可以得出以下结论：- 电容式传感器具有较高的灵敏度和线性度，能够满足实际应用的需求。
- 传感器的重复性好，稳定性高，适用于长时间连续工作。
3. 应用设计根据实验结果，我们设计了一个位移测量系统。
该系统采用电容式传感器作为测量元件，通过信号采集、处理和输出，实现了对位移的精确测量。
电容式传感器的位移实验
电容式传感器的位移实验一、实验目的：了解电容式传感器结构及其特点。
二、基本原理：1、原理简述：电容传感器是以各种类型的电容器为传感元件，将被测物理量转换成电容量的变化来实现测量的。
电容传感器的输出是电容的变化量。
利用电容C＝εA／d关系式通过相应的结构和测量电路可以选择ε、A、d中三个参数中，保持二个参数不变，而只改变其中一个参数，则可以有测谷物干燥度（ε变）、测位移（d变）和测量液位（A变）等多种电容传感器。
电容传感器极板形状分成平板或圆板形和圆柱(圆筒)形，虽还有球面形和锯齿形等其它的形状，但一般很少用。
本实验采用的传感器为圆筒式变面积差动结构的电容式位移传感器，差动式一般优于单组(单边)式的传感器。
它灵敏度高、线性范围宽、稳定性高。
如图11—1所示：它是有二个圆筒和一个圆柱组成的。
设圆筒的半径为R；圆柱的半径为r；圆柱的长为x，则电容量为C=ε2πｘ／ln(R／r)。
图中C1、C2是差动连接，当图中的圆柱产生∆X位移时，电容量的变化量为∆C =C1－C2=ε2π2∆X／ln(R／r)，式中ε2π、ln(R／r)为常数，说明∆C与∆X位移成正比，配上配套测量电路就能测量位移。
图11—1 实验电容传感器结构1、测量电路(电容变换器)：如图11—2所示，测量电路的核心部分是图11—3的电路。
图11—2 电容测量电路图11—3 二极管环形充放电电路在图11—3中，环形充放电电路由D3、D4、D5、D6二极管、C5电容、L1电感和C X1、C X2实验差动电容位移传感器组成。
当高频激励电压(ｆ>100kHz)输入到ａ点，由低电平E1跃到高电平E2时，电容C X1和C X2两端电压均由E1充到E2。
充电电荷一路由ａ点经D3到b点，再对C X1充电到O点(地)；另一路由由ａ点经C5到c点，再经D5到d点对C X2充电到O点。
此时，D4和D6由于反偏置而截止。
在t1充电时间内，由ａ到c点的电荷量为：Q1＝C X2(E2-E1) （11—1）当高频激励电压由高电平E2返回到低电平E1时，电容C X1和C X2均放电。
测控技术与仪器传感器技术实验报告电容式传感器的位移实验
测控技术与仪器传感器技术实验报告电容式传感器的位移实验
一、实验内容
本实验旨在检测和分析电容式传感器的位移响应性能，以及在位移为特定值时对应的电容值。
二、实验原理
电容式传感器可以用来检测物体或介质（如气体或液体）的位移，它的原理是根据电容变化而变化，电容的基本原理是容量的大小取决于相应电容片的表面积和充放电电路中的介质介电系数，由于电容器中有物体或介质的变化，使得变化的电容量也随之变化，以实现位移检测的目的。
三、仪器及耗材
本实验所需设备主要为有限元分析仪，辅以相关耗材。
四、实验流程
1.将实验构筑出电容传感器测量定位系统，主要由电容传感器、测量电路以及数据分析软件等组成；
2.安装各种位移规测拨动台；
3.使用有限元分析仪，测量不同位移情况下对应的电容值；
4.绘制电容值随位移变化曲线；
5.结合实验结果推测实验结果并敏感度记录结果。
五、实验结果
（1）在位移为-100mm时，电容值为0.71；
（5）在位移为100mm时，电容值为0.86。
将各不同位移情况下的电容值进行扩展绘图：
六、敏感度分析
根据以上实验结果可以推算得出电容式位移传感器的敏感度为0.05F/mm。
七、讨论
电容式位移传感器的位移变化率符合要求，表明该类传感器可以满足实际应用的需求。
但是因为其固有特性，容易受湿度和粉尘影响，也就是说，它的精度和可靠性需要有效地
控制。
传感器与检测技术技术实验报告
天津广播电视大学武清分校《传感器与测试技术》实验报告姓名：学号：班级: 13春机械本实验一：电涡流式传感器实验一、实验目的1、了解电涡流传感器的实际应用。
2、了解电涡流传感器在静态测量中的应用。
3、了解电涡流传感器的结构、原理、工作特性。
4、通过实验掌握用电涡流传感器测量振幅的原理和方法。
5、通过实验说明不同的涡流感应材料对电涡流传感器特性的影响。
二、实验电路图及原理：图(1)电涡流式传感器由平面线圈和金属涡流片组成，当线圈中通以高频交变电流后，与其平行的金属片上感应产生电涡流，电涡流的大小影响线圈的阻抗Z，而涡流的大小与金属涡流片的电阻率、导磁率、厚度、温度以及与线圈的距离X有关。
当平面线圈、被测体（涡流片）、激励源已确定，并保持环境温度不变，阻抗Z只与X距离有关。
将阻抗变化经涡流变换器变换成电压V输出，则输出电压是距离X的单值函数。
三、实验所需部件：测微头、示波器、电压表、电涡流线圈、金属涡流片、电涡流变换器、三种金属涡流片。
四、实验步骤：1．按图连线，差动放大器调零，将电涡流传感器对准金属圆盘。
2．旋转测微器旋钮移动振动台，使电涡流传感器与金属片接触，此时涡流变换器的输出电压为零，由此开始向上旋转测微器旋钮，每隔0.5mm用电压表读取变换器的输出电压，将数据填入表1。
3．分别将铜片和铝片代替铁片，重复2的实验结果分别填入表2和表3。
4．将电涡流传感器连支架移到金属转盘上方，调整到其端面距盘面～1.0mm处，注意保持其端面与盘面的平行，不可碰擦。
5．涡流变换器的输出端与数字频率表相连，开启电机，调节转速，则电机转速可由下式得到：电机转速＝频率表显示值/金属转盘等分值×2 （本实验中等分值为4）五、实验数据及分析:表1 电涡流传感器对铁片的输出特性表3 电涡流传感器对铝片的输出特性实验二：电阻应变式传感器实验一．实验目的1、熟悉电阻应变式传感器在位移测量中的应用。
2、比较半导体应变式传感器和金属电阻应变式传感器的灵敏度。
传感器系列实验实验报告(3篇)
第1篇一、实验目的1. 理解传感器的基本原理和分类。
2. 掌握常见传感器的工作原理和特性。
3. 学会传感器信号的采集和处理方法。
4. 提高实验操作能力和数据分析能力。
二、实验设备与器材1. 传感器实验平台2. 数据采集卡3. 信号发生器4. 示波器5. 计算机及相应软件6. 传感器：热敏电阻、霍尔传感器、光电传感器、电容式传感器、差动变压器等三、实验内容及步骤1. 热敏电阻实验（1）目的：了解热敏电阻的工作原理和特性。
（2）步骤：1. 将热敏电阻连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。
2. 通过数据采集卡采集热敏电阻的输出信号。
3. 使用示波器观察热敏电阻输出信号的波形和幅度。
4. 分析热敏电阻输出信号与温度的关系。
2. 霍尔传感器实验（1）目的：了解霍尔传感器的工作原理和特性。
1. 将霍尔传感器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。
2. 通过数据采集卡采集霍尔传感器的输出信号。
3. 使用示波器观察霍尔传感器输出信号的波形和幅度。
4. 分析霍尔传感器输出信号与磁场强度的关系。
3. 光电传感器实验（1）目的：了解光电传感器的工作原理和特性。
（2）步骤：1. 将光电传感器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。
2. 通过数据采集卡采集光电传感器的输出信号。
3. 使用示波器观察光电传感器输出信号的波形和幅度。
4. 分析光电传感器输出信号与光照强度的关系。
4. 电容式传感器实验（1）目的：了解电容式传感器的工作原理和特性。
（2）步骤：1. 将电容式传感器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。
2. 通过数据采集卡采集电容式传感器的输出信号。
3. 使用示波器观察电容式传感器输出信号的波形和幅度。
4. 分析电容式传感器输出信号与电容变化的关系。
5. 差动变压器实验（1）目的：了解差动变压器的工作原理和特性。
1. 将差动变压器连接到实验平台上，并设置信号发生器输出一定频率的正弦波信号。
位移实验_精品文档
综合实验二位移实验（一）电容式传感器的位移实验一、实验目的了解电容式传感器结构及其特点。
二、基本原理利用电容C＝εA／d和其它结构的关系式，通过相应的结构和测量电路可以选择ε、A、d三个参数中，保持二个参数不变，而只改变其中一个参数，则可以有测谷物干燥度（ε变）、测位移（d变）和测量液位（A变）等多种电容式传感器。
本实验采用的传感器为圆筒式变面积差动结构的电容式位移传感器，如图2-9所示：它是有二个圆筒和一个圆柱组成的。
设圆筒的半径为R；圆柱的半径为r；圆柱的长为x，则电容量为C=ε2 ｘ／ln(R／r)。
图中C1、C2是差动连接，当图中的圆柱产生∆X位移时，电容量的变化量为∆C=C1－C2=ε2 2∆X／ln(R／r)，式中ε2 、ln(R／r)为常数，说明∆C与位移∆X成正比，配上配套测量电路就能测量位移。
图2-9 圆筒式变面积差动结构电容式位移传感器三、需用器件与单元主机箱、电容传感器、电容传感器实验模板、测微头。
四、实验步骤1．测微头的使用和安装参阅实验九。
按图2-10将电容传感器装于电容传感接主机箱电压表的Ｖｉ器实验模板上，并按图示意接线(实验模板的输出ＶＯ１ｎ)。
2．将实验模板上的Rw调节到中间位置(方法：逆时针转到底再顺时针转３圈)。
3．将主机箱上的电压表量程(显示选择)开关打到２ｖ挡，合上主机箱电源开关，旋转测微头改变电容传感器的动极板位置使电压表显示０ｖ，再转动测微头(同一个方向)5圈，记录此时的测微头读数和电压表显示值为实验起点值。
以后，反方向每转动测微头1圈，即△Ｘ=０.５ｍｍ位移，读取电压表读数(这样转10圈读取相应的电压表读数)，将数据填入表6，出Ｘ—Ｖ实验曲线(这样单行程位移方向做实验可以消除测微头的回差)。
迟滞误差4．根据表6据计算电容传感器的系统灵敏度S、非线性误差δL 、δ。
H5．实验完毕，关闭电源。
图2-10 电容传感器位移实验安装、接线图表6 电容传感器位移与输出电压值。
电容式传感器的位移实验报告
电容式传感器的位移实验报告电容式传感器的位移实验报告概述：电容式传感器是一种常见的传感器类型，它通过测量电容的变化来检测物体的位移。
在本次实验中，我们将使用电容式传感器来测量一个物体的位移，并分析实验结果。
实验装置：1. 电容式传感器：我们选择了一款高精度的电容式传感器，具有稳定的性能和较小的测量误差。
2. 信号采集器：为了获取传感器的输出信号，我们使用了一台信号采集器，并将其连接到电容式传感器。
3. 物体：我们选择了一个简单的金属块作为实验物体，通过移动该物体来模拟位移。
实验步骤：1. 连接：首先，我们将电容式传感器与信号采集器进行连接。
确保连接稳固可靠，并避免干扰信号的出现。
2. 校准：在进行实际测量之前，我们需要对电容式传感器进行校准。
校准的目的是确定传感器的输出与实际位移之间的关系。
3. 实验测量：将物体放置在传感器的测量范围内，并通过移动物体来模拟位移。
同时，记录传感器输出的变化，并与实际位移进行对比。
实验结果与分析：通过实验测量，我们得到了一系列传感器的输出值，并与实际位移进行了对比。
根据我们的实验数据，我们可以得出以下结论：1. 传感器输出与位移之间存在线性关系：通过绘制传感器输出与实际位移之间的散点图，我们发现它们之间存在明显的线性关系。
这意味着电容式传感器在测量位移方面具有较高的准确性和可靠性。
2. 测量误差存在：尽管电容式传感器具有较高的精度，但在实际测量中仍存在一定的误差。
这些误差可能来自于传感器本身的不确定性，以及实验环境中的干扰因素。
因此，在实际应用中，我们需要对测量结果进行修正和校准。
3. 传感器响应速度：通过观察传感器输出的变化曲线，我们可以了解到电容式传感器的响应速度。
在实验中，我们发现传感器的响应速度相对较快，能够准确地跟踪物体的位移变化。
实验应用：电容式传感器在工业和科学研究领域有着广泛的应用。
以下是一些常见的应用领域：1. 位移测量：正如我们在实验中所展示的，电容式传感器可以用于测量物体的位移。
电容式传感器位移特性实验报告
电容式传感器位移特性实验报告篇一：实验十一电容式传感器的位移特性实验实验十一电容式传感器的位移特性实验一、实验目的：了解电容传感器的结构及特点二、实验仪器：电容传感器、电容传感器模块、测微头、数显直流电压表、直流稳压电源三、实验原理：电容式传感器是指能将被测物理量的变化转换为电容量变化的一种传感器它实质上是具有一个可变参数的电容器。
利用平板电容器原理：C??Sd??0??r?Sd（11-1）0真空介电常数，εr介质相对介电常数，由式中，S为极板面积，d为极板间距离，ε此可以看出当被测物理量使S、d 或εr发生变化时，电容量C随之发生改变，如果保持其中两个参数不变而仅改变另一参数，就可以将该参数的变化单值地转换为电容量的变化。
所以电容传感器可以分为三种类型：改变极间距离的变间隙式，改变极板面积的变面积式和改变介质电常数的变介电常数式。
这里采用变面积式，如图11-1两只平板电容器共享一个下极板，当下极板随被测物体移动时，两只电容器上下极板的有效面积一只增大，一只减小，将三个极板用导线引出，形成差动电容输出。
四、实验内容与步骤1．按图11-2将电容传感器安装在电容传感器模块上，将传感器引线插入实验模块插座中。
2．将电容传感器模块的输出UO接到数显直流电压表。
3．接入±15V电源，合上主控台电源开关，将电容传感器调至中间位置，调节Rw，使得数显直流电压表显示为0（选择2V档）。
（Rw确定后不能改动）4．旋动测微头推进电容传感器的共享极板（下极板），每隔记下位移量X与输出电压值V的变化，填入下表11-1五、实验报告：1．根据表11-1的数据计算电容传感器的系统灵敏度S和非线性误差δf。
六、实验数据曲线图：VX篇二：电涡流传感器的位移特性实验报告实验十九电涡流传感器的位移特性实验一、实验目的了解电涡流传感器测量位移的工作原理和特性。
二、实验仪器电涡流传感器、铁圆盘、电涡流传感器模块、测微头、直流稳压电源、数显直流电压表三、实验原理通过高频电流的线圈产生磁场，当有导电体接近时，因导电体涡流效应产生涡流损耗，而涡流损耗与导电体离线圈的距离有关，因此可以进行位移测量。
实验三 电容式传感器静、动态特性实验
实验三电容式传感器静、动态特性实验一、实验目的：1. 了解电容式传感器结构及其特点。
2. 了解电容传感器的动态性能的测量原理与方法。
二、需用器件与单元：电容传感器、电容传感器实验模板、测微头、相敏检波、低通滤波模板、数显单元、直流稳压源、双踪示波器。
三、实验步骤：1、按实验二的图2-1安装示意图将电容传感器接于电容传感器实验模板上。
2、将电容传感器连线插入电容传感器实验模板，实验线路见图3-1。
图3-1 电容传感器位移实验接线图3、将电容传感器实验模板的输出端V01与数显表单元V i相接(插入主控箱V i孔)，R w调节到中间位置。
4、接入±15V电源，旋动测微头推进电容传感器动极板位置，每间隔0.2mm记下位移X与输出电压值，填入表3-1。
5、根据表3-1的数据计算电容传感器的系统灵敏度S和非线性误差δf。
6、传感器安装图同实验二图2-1，按图3-1接线。
实验模板输出端V01 接滤波器输入端。
滤波器输出端V，接示波器一个通道（示波器Ｘ轴为20ms/div、Y轴示输出大小而变）。
调节传感器连接支架高度，使Ｖ01输出在零点附近。
7、主控箱低频振荡器输出端与振动源低频输入相接，振动频率选6～12Hz之间，幅度旋钮初始置０。
8、输入±15V电源到实验模板，调节低频振荡器的频率与幅度旋钮使振动台振动幅度适中，注意观察示波器上显示的波形。
9、保持低频振荡器幅度旋钮不变，改变振动频率，可以用数显表测频率（将低频振荡器输出端与数显Fin输入口相接，数显表波段开关选择频率档）。
从示波器测出传感器输出的Ｖ01峰－峰值。
保持低频振荡器频率不变，改变幅度旋钮，测出传感器输出的Ｖ01峰－峰值。
四、思考题：1、试设计利用ε的变化测谷物湿度的传感器原理及结构？能否叙述一下在设计中应考虑哪些因素？2、为了进一步提高电容传器灵敏度，本实验用的传感器可作何改进设计？如何设计成所谓容栅传感器？3、根据实验所提供的电容传感器尺寸，计算其电容量C O和移动0.5mm时的变化量，（本实验外圆半径R=8mm，内圆柱外半径r=7.25mm，外圆筒与内圆筒覆盖部分长度1=16mm。
差动式电容传感器的特性实验-实验报告
一、实验目的1、了解差动式电容传感器的基本结构。
2、掌握差动式电容传感器的调试方法。
二、实验原理电容的变化通过电容转换电路转换成电压信号，经过差动放大器放大后，用数字电压表显示出来。
图1.1图2.1三、实验过程与数据处理1、固定好位移台架，将电容式传感器置于位移台架上，调节测微器使其指示12mm左右。
将测微器装入位移台架上部的开口处，再将测微器测杆与电容式传感器动极旋紧。
然后调节两个滚花螺母，使电容式传感器的动极上表面与静极上表面基本平齐，且静极能上下轻松滑动，这时将两个滚花螺母旋紧。
2.用导线将差动放大器的正负输入端连接，再将其输出端接到数字电压表的输入端；按下面板上电压量程转换开关的20V档按键（实验台为将电压量程拨到20V档）；接通电源开关，旋动放大器的调零电位器RP2旋钮使电压表指示向零趋近，然后换到2V量程，旋动调零电位器RP2旋钮使电压表指示为零；此后调零电位器 RP2旋钮不再调节，根据实验适当调节增益电位器RP1。
3.按图1.2接线，将可变电容Cx1与Cx2接到实验板上，位移台架的接地孔与转换电路板的地线相连。
4.接通电源，调节测微器使输出电压UO 接近零，然后上移或下移测微器1mm ，调节差动放大器增益，使输出电压的值为200～400mV 左右，再回调测微器，使输出电压为0mV ，并以此为系统零位，分别上旋和下旋测微器，每次0.5mm ，上下各2.5mm ，将位移量X 与对应的输出电压U0记入下表1，表2中。
灵敏度XU S ∆∆=1=-476.09mV/mm %1000⨯∆=d dδ=4.896%XU S ∆∆=1=-567.8mV/mm %1000⨯∆=d dδ=5.738%四、问题与讨论1.试比较差动式和变面积式两种电容传感器的优劣 优点：（1）当移动板线性移动时，相应的电容会发生变化，其中K 为灵敏度，其输出与输入呈线性关系，并且灵敏度是恒定的。
但是，平行板结构对极距的变化特别敏感，会影响测量精度，而圆柱结构受极板的径向变化影响较小，已成为最常用的结构（2）差动电容传感器之所以采用差动连接，是因为在机械位移很小时，输出电容变化量与机械线位移有很好的线性关系，精度很高。
实验三 差动变面积式电容传感器的静态特性
实验三差动变面积式电容传感器的静态特性
实验目的：了解差动变面积式电容传感器的原理及其特性。
实验原理：电容式传感器有多种形式,本仪器中是差动变面积式的电容传感器。
该传感器由两组定片和一组动片组成。
当安装于振动台上的动片上、下改变位置,与两组静片之间的重叠面积发生变化,极间电容也发生相应变化,成为差动电容。
上层定片与动片形成的电容定为C1,下层定片与动片形成的电容定为C2,如将C1 和C2 接入桥路作为相邻两臂时,桥路的输出电压与电容量的变化有关,即与振动台的位移有关。
所需单元及部件：电容传感器、电容放大器、差动放大器、低通滤波器、F/V表、测微头。
有关旋钮的初始位置：差动放大器增益旋钮置于中间，F/V表置于2V档，
实验步骤：
(1)按图２接线。
图２
（2）F/V表打到20V,调节测微头,使输出为零。
（3）转动测微头,每次0.25mm,记下此时测微头的读数及电压表的读数,直至电容动片与上(或下)静片覆盖面积最大为止。
化）,并作出V-X关系曲线。
（5）断开主副电源,拔掉连接线,将测微头旋转离开振动台,将连接线整理好,清理桌面,将凳子放回原处,检查东西是否缺少,整理完毕,方可离开实验室。
差动变面积式电容传感器的静态特性（实物连接图）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三电容式传感器的位移实验
一、实验目的
1．了解电容式传感器结构及其特点
2．掌握差动变面积式电容传感器的位移实验技术。
二．实验器材
主机箱、电容传感器、电容传感器实验模板、测微头。
三．实验步骤分析
1、将电容传感器和测微头装于电容传感器实验模板上并接线。
2、将实验模板上的Rw调节到中间位置(方法：逆时针转到底再顺时传３圈)。
3、将主机箱上的电压表量程打到２ｖ档，合上主机箱电源开关，旋转测微头改变电容传感器的动极板位置使电压表显示０ｖ，再转动测微头(同一个方向)5圈，记录此时的测微头读数和电压表显示值为实验起点值。
以后，反方向每转动测微头1圈即△Ｘ=０.５ｍｍ位移读取电压表读数，将数据填入表中并作出Ｘ—Ｖ实验曲线。
4、根据数据计算电容传感器的系统灵敏度S。
实验完毕，关闭电源。
电容传感器位移与输出电压值
四．心得体会
利用电容C＝εA／d，选择ε、A、d中三个参数中，保持二个参数不变，而只改变其中一个参数，则可以有测谷物干燥度（ε变）、测位移（d变）和测量液位（A变）等多种电容传感器。
实验采用圆筒式变面积差动电容位移传感器：设圆筒半径为R；圆柱半径为r；圆柱长为x，则电容量为C=ε2πｘ／ln(R／r)。
C1、C2差动连接，当圆柱产生∆X位移时，电容变化量为∆C=ε2π2∆X／ln(R／r)，式中ε2π、ln(R／r)为常数，说明∆C与位移∆X成正比，可测量位移。
测微头的组成与使用
测微头组成：测微头由不可动部分安装套、轴套和可动部分测杆、微分筒、微调钮组成。
测微头读数与使用：测微头的安装套便于在支架座上固定安装，轴套上的主尺有两排刻度线，标有数字的是整毫米刻线(1ｍｍ／格)，另一排是半毫米刻线(０.５ｍｍ／格)；微分筒前部圆周表面上刻有50等分的刻线(０.０１ｍｍ／格)。
用手旋转微分筒或微调钮时，测杆就沿轴线方向进退。
微分筒每转过1格，测杆沿轴方向移动微小位移０.０１毫米，这也叫测微头的分度值。
测微头的读数方法是先读轴套主尺上露出的刻度数值，注意半毫米刻线；再读与主尺横线对准微分筒上的数值、可以估读1／10分度，如图甲读数为３.６７８ｍｍ，不是３.１７８ｍｍ；遇到微分筒边缘前端与主尺上某条刻线重合时，应看微分筒的示值是否过零，如图乙已过零则读２.５１４ｍｍ；如图丙未过零，则不应读为２ｍｍ，读数应为１.９８０ｍｍ。
测微头使用：测微头在实验中是用来产生位移并指示出位移量的工具。
一般测微头在使用前，首先转动微分筒到１０ｍｍ处(为了保留测杆轴向前、后位移的余量)，再将测微头轴套上的主尺横线面向自己安装到专用支架座上，移动测微头的安装套(测微头整体移动)使测杆与被测体连接并使被测体处于合适位置(视具体实验而定)时再拧紧支架座上的紧固螺钉。
当转动测微头的微分筒时，被测体就会随测杆而位移。
