11G101-1抗震框架梁钢筋计算一般方法

合集下载

11G101---1平法手算(柱)1

公称直屈强极限强径d(mm) 标值度标值
6-22 300 420
说明 H--热轧；P--光圆；R--带肋；F--细晶粒；R--余热。
热轧光圆筋强度300MPa 普通热轧带肋筋335MPa
6-50
335
455
细晶粒热轧带肋筋335MPa 普通热轧带肋筋400MPa 细晶粒热轧带肋筋400MPa 余热处理带肋筋400MPa
决定抗震等级的三个因素（1.结构类型；2.设防烈度；3.檐高）
混凝土标号：影响钢筋的锚固搭接（例如：C30

钢筋级别：影响钢筋的锚固搭接
保护层的厚度：影响钢筋的净长搭接形式：影响柱的箍筋根数及纵向钢筋长度钢筋长度＝净长＋锚固＋搭接（Ll³接头个数n）锚固＝柱宽－保护层 ≥Lae 直锚锚长 max([Lae（La）,0.5hc＋5d] 锚固＝柱宽－保护层＜Lae 弯锚锚长（支座宽度－保护层＋15d）
砼标号
←抗震等级→钢级别
结构类型＋设防烈度＋檐高 11G101-1与-3两本图集共计
新增36个节点，修改多达132处
11G与03G对比图集的变化
表示方法没有大变化；构造节点是主要变化
11G101--手算

影响钢筋计算的因素
+ E或e）
钢筋设置原则：
“▲能通则通▲”
即不截断或少截断尽量采用焊接或机接连通
16
1.580
18
1.999
20
2.468
22
2.986
253.85628 Nhomakorabea4.837
30
5.553
11G101--手算
普通筋强度标准值（N/mm2）
牌号

【平法识图】(1)11G101-1平法标准(柱)

② 当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相联，注写时将角部纵筋写在前面。例如：梁支座上部有四根纵筋，2Φ22放在角部，2Φ20放在中部，在梁支座上部应注写为2Φ22＋2Φ20。
③ 当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另
2.3. 截面注写方式 1）截面注写方式系指在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图，如图所示。
2）按表的规定进行编号，从相同编号的柱中选择一个截面，按另一种比例原位放大绘制柱截面配筋图，并在各配筋图上继其编号后再注写截面尺寸 b×h、角筋或全部纵筋（当纵筋采用一种直径且能够图示清楚时）、箍筋的具体数值，以及在柱截面配筋图上标注柱截面与轴线关系的b1、b2
3）在截面注写方式中，如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系不同时，可将其编为同一柱号，但此时应在未画配筋的柱截面上注写该柱截面与轴线关系的具体尺寸。
1
各种箍筋下料长度计算如下：箍筋长度=2 (b+h) -8保护层-4d +2×1.9d+2max(10d,75) 箍筋长度=2 (b+h) -8保护层-4d +2×11.9d
梁类型楼层框架梁屋面框架梁
框支梁非框架梁
悬挑梁
图梁的平面注写示例
表
代号 KL WKL KZL L XL
梁编号
序号 ×× ×× ×× ×× ××
跨数及是否带有悬挑（××）、（××A）、或（××B）（××）、（××A）、或（××B）（××）、（××A）、或（××B）（××）、（××A）、或（××B）

学习11G101-1图集框架梁、柱的箍筋加密区的规定

有关11G101-1图集框架梁、柱箍筋加密的新规定（11G101-1新图集学习资料）一、框架梁箍筋xx区范围的规定：1.抗震等级为一级，箍筋xx区为2."0hb,且≥500mm。

2.抗震等级为二、"三、四级，箍筋xx区为1."5hb,且≥500mm。

3、框架xx腋构造注意当梁、柱中心线之间的偏心距大于该方向柱宽度的时，一般设计会进行梁加腋。

注意箍筋加密区应从加腋的弯折点开始算起。

二、框架柱箍筋的xx区的规定：1）首层柱箍筋的xx区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

三、“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？1、"“构造钢筋”和“抗扭钢筋”都是梁的侧面纵向钢筋，钢筋工把它们称为“腰筋”。

所以，就其在梁上的位置来说，是相同的。

其构造上的规定，正如03G101-1图集第62-65页中所规定的，在梁的侧面进行“等间距”的布置，对于“构造钢筋”和“抗扭钢筋”来说是相同的。

2、“构造钢筋”和“抗扭钢筋”都要用到“拉筋”，并且关于“拉筋”的规格和间距的规定，也是相同的。

即：当梁宽≤350时，拉筋直径为6mm；当梁宽＞350时，拉筋直径为8mm。

拉筋间距为非加密区箍筋间距的两倍。

当设有多排拉筋时，上下两排拉筋竖向错开设置。

3、“构造钢筋”纯粹是按构造设置，即不必进行力学计算。

“抗扭钢筋”是需要设计人员进行抗扭计算才能确定其钢筋规格和根数的。

11G101中钢筋绑扎搭接(锚固)长度计算(ζ读Ze ta)

11G101中钢筋绑扎搭接（锚固）长度计算(ζ读Ze ta)在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，LI：纵向受拉钢筋绑扎搭接长度非抗震Ll=ζl laLIE：纵向受拉钢筋绑扎搭接长度抗震LlELaE：抗震锚固长度laELa：受拉钢筋锚固长度la，不应小于200。

ζI：是表中纵向受拉钢筋搭接长度修正系数，是表中纵向受拉钢筋搭接长度修正系数。

取值是按纵向钢筋搭接接头面积百分率（%），当纵向钢筋搭接接头面积百分率（%）≤25、50、100，ζl分别取1.2、1.4、1.6。

ζa：锚固长度修正系数ζa按右表取用，｛“受拉钢筋锚固长度修正系数ζa”的取用，（根据锚固条件：带肋钢筋的公称直径大于25，ζa取1.10；环氧树脂涂层带肋钢筋，ζa取1.25；施工过程中易受扰动的钢筋，ζa取1.10；锚固区保护层厚度分别为3d、5d时，ζa分别取0.80、0.70。

注：当锚固区保护层厚度在两者中间时按内插值。

d为锚固钢筋直径。

）｝当多于一项时，可按连乘计算，但不应小于0.6。

ζaE：为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

Lab：受拉钢筋基本锚固长度lab、labE”中可以查到LabE：受拉钢筋基本锚固长度lab、labE”中可以查到，表中的抗震等级，一、二级（labE）是通过（lab）×1.15得到、抗震等级，三级（labE）是通过（lab）×1.05得到、抗震等级，四级（labE）是通过（lab）×1.00得到，即（lab）＝（labE）。

常用计算公式：LIE=ζI LaELaE=ζaE LaLa=ζa Lab如不发生ζa则 La= Lab即LaE=ζaE × Lab查表中LabE是 =ζaE × Lab得到的数值即LIE=ζI LabE2014-10-2，义平11G101中钢筋的绑扎搭接（搭接）长度的计算在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，都有：“纵向受拉钢筋绑扎搭接长度Ll、LlE”一表。

11G101-1、2、3总结

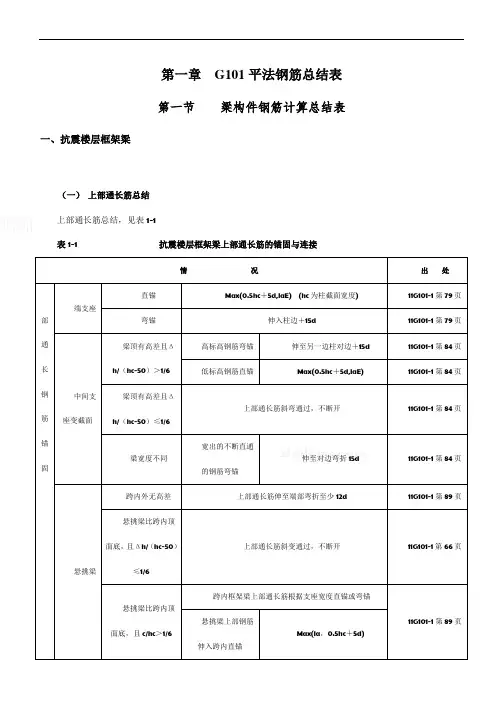

第一章G101平法钢筋总结表第一节梁构件钢筋计算总结表一、抗震楼层框架梁（一）上部通长筋总结上部通长筋总结，见表1-1表1-1 抗震楼层框架梁上部通长筋的锚固与连接情况出处上部通长钢筋锚固端支座直锚Max(0.5hc＋5d,laE) (hc为柱截面宽度)11G101-1第79页弯锚伸入柱边＋15d11G101-1第79页中间支座变截面梁顶有高差且Δh/（hc-50）＞1/6高标高钢筋弯锚伸至另一边柱对边＋15d11G101-1第84页低标高钢筋直锚Max(0.5hc＋5d,laE)11G101-1第84页梁顶有高差且Δh/（hc-50）≤1/6上部通长筋斜弯通过，不断开11G101-1第84页梁宽度不同宽出的不断直通的钢筋弯锚伸至对边弯折15d11G101-1第84页悬挑梁跨内外无高差上部通长筋伸至端部弯折至少12d11G101-1第89页悬挑梁比跨内顶面底，且Δh/（hc-50）≤1/6上部通长筋斜变通过，不断开11G101-1第66页悬挑梁比跨内顶面底，且c/hc＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚11G101-1第89页悬挑梁上部钢筋伸入跨内直锚Max(la，0.5hc＋5d)悬挑梁比跨内顶面高，且Δh/（hc-50）≤1/6上部通长筋斜弯通进，不断开悬挑梁比跨内顶面高，且Δh/（hc-50）＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚悬挑梁上部钢筋伸入跨内弯锚伸入对边＋15d上部通长筋连接直径相同跨中1/3范围连接11G101-1第79页直径不同两端与支座钢筋搭接搭接长度lle=1.6lae,即接100%接头11G101-1第79页（二）侧钢筋总结侧钢筋总结表1-2 侧部钢筋总结情况出处侧部构造钢筋锚固15d（注采用HPB300时为180°弯钩）11G101-1第87页搭接150d11G101-1第87页侧部受扭钢锚固（同梁下部钢筋）端支座弯锚伸至对边＋15d11G101-1第87页直Max(laE,0.5hc＋5d)11G101-1第87页（三）下部钢筋总结下部钢筋总结，见表1-3表1-3 抗震楼层框架梁下部通长筋总结连接跨端1/3范围11G101-1第81页下部不伸入支座钢筋净长-2×0.1×ln（ln为本跨的净跨值）11G101-1第87页(四) 支座负筋总结支座负筋总结，见表1-4表1-4 抗震楼层框架梁支座负筋总结情况出处支座负筋延伸长度第一排Ln/3若第一排全是通长筋，没有支座负筋11G101-1第79页第二排Ln/4Ln/3第三排Ln/5Ln/4超过三排，由设计者注明贯通小跨小跨是指其净长小于左右两大跨净长之和的1/3端支座配筋多出的钢筋可直锚Max(laE,0.5hc＋5d)11G101-1第79页多出的钢筋可弯锚伸至对边＋15d（五）箍筋总结箍筋总结，见表1-5表1-5 箍筋总结箍筋根数计算考虑的因素出处加密区长度一级抗震：2hb（hb为梁高）11G101-1第85页（六）吊筋总结吊筋总结，见表1-6表1-6 吊筋总结二、非抗震和楼层框架梁（一）抗震和非抗震楼层框架梁的区别抗震于非抗震楼层框架梁的区别，见表1-7表1-7 抗震KL与非抗震KL的区别（二）非抗震楼层框架梁总结非抗震楼层框架梁总结，见表1-8表1-8 非抗震楼层框架梁总结中间支座变截面梁顶有高差且Δh/（hc-50）>1/6高标高钢筋弯锚伸至对边+15d11G101-1第84页低标高钢筋弯锚La梁顶有高差且Δh/（hc-50）≤1/6上部通长筋斜弯通过，不断开梁宽度不同弯出的不能直通的钢筋弯锚伸至对边+15d11G101-1第84页三、抗震屋面框架梁（一）楼层框架梁和屋面框架梁的区别楼层框架梁和屋面框架梁的区别见表1-9、表1-10。

11G101-1 平法识图与钢筋量计算

17
梁钢筋的标注方法
双肢箍箍筋
多肢箍
上部筋下部筋中部筋
上部通长筋
支座负筋架立筋
钢筋
纵筋
构造钢筋受扭钢筋
附加筋其他钢筋吊筋拉筋
18
目
录
2
梁平法
2.1
-------梁平法制图规则梁平法----平法规则
19
梁钢筋的标注方法
200 200
3600
5800
梁平法表示图
C25砼，3级抗震
标注一样，怎么配置钢筋？
G4Φ10
什么意思？
41
原位标注——梁下部纵筋
梁下部纵筋：
4、当梁的集中标注中已注写了梁上部和下部均为通长筋的纵筋值是，则不需要在梁的下部重复做原位标注。
5、当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部以Y打头注写在括号里。当梁设置水平加腋梁时，水平加腋内上下部斜纵筋应在加腋支座上部以Y打头注写在括号内，上下部斜纵筋之间用“/”分隔。当多跨梁的集中标注中已经注明加腋，而该梁某跨的根部却不需要加腋是，则应在该跨原位标注等截面的b×h，以修正集中标注中的加腋信息。
42
原位标注——梁下部纵筋
43
原位标注——梁下部纵筋
44
200 200
3600
5800
梁平法表示图
C25砼，3级抗震
3600
2800
集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长
筋为2根直径22的二级钢；
28
集中标注——截面尺寸
梁截面尺寸，该项为必注值。当为等截面梁时，用b×h表示；

11g101-1现浇框架、剪力墙、梁、板平法图集学习课件

✓3.1 一般构造标准构造详图 ✓3.2 柱标准构造详图 ✓3.3 剪力墙标准构造详图 ✓3.4 梁标准构造详图 ✓3.5 板及相关构造标准详图
2020/10/28
湖南东方建设股份有限公司
11
3.1 一般构造标准构造详图
▪ 1、受拉钢筋基本锚固长度lab、labE(见53页）
▪ 2、受拉钢筋锚固长度la、抗震锚固长度laE
2020/10/28
湖南东方建设股份有限公司
26
2、柱顶钢筋构造
2020/10/28
湖南东方建设股份有限公司
27
抗震中柱柱顶构造非抗震中柱柱顶构造
2020/10/28
湖南东方建设股份有限公司
28
2020/10/28
湖南东方建设股份有限公司
29
3、箍筋构造
1、在非连接区范围内箍筋加密；
2、当柱采用搭接时，搭接区范围内箍筋按P54 页构造处理；
5、202受0/10力/28钢筋保护层厚度湖不南东应方小建设于股份钢有筋限公直司径。
14
▪ 5、纵向受力钢筋搭接区箍筋构造（P54右下角）
2020/10/28
湖南东方建设股份有限公司
15
▪6、纵向钢筋弯钩与机械锚固形式（P55左上角）
2020/10/28
湖南东方建设股份有限公司
16
▪ 7、纵向受拉钢筋搭接长度
2020/10/28
湖南东方建设股份有限公司
5
2.2 钢筋类型
H:热轧钢筋, P:光圆钢筋, B:钢筋, R:带肋钢筋, F:细晶粒热轧带肋钢筋 RRBXXX指余热处理钢筋。
2020/10/28
湖南东方建设股份有限公司
6
03G101

(仅供参考)11G101-1手工计算钢筋公式(梁、板、柱)

第一章梁第一节抗震楼层框架梁纵筋计算（11G101-1 P79）1、上部贯通筋（可采用直锚或弯锚）上部贯通筋（上通长筋）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋（可采用直锚或弯锚）端支座负筋长度：第一排为Ln1/3＋端支座锚固值；第二排为Ln1/4＋端支座锚固值中间支座负筋长度：第一排为max{Ln（i），Ln（i+1）}/3×2+支座（柱）宽；第二排为max{Ln（i），Ln（i+1）}/4×2+支座（柱）宽注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，该跨为“小跨”，支座负筋全跨通过3、下部钢筋（可采用直锚或弯锚）下部钢筋长度＝净跨长＋左右支座锚固值支座锚固：直锚和弯锚①支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

②支座宽≤Lae或≤0.5Hc＋5d，为弯锚：梁上部端支座弯锚：取max{0.4Labe，0.5Hc＋5d}+15d 或端柱宽b-柱混凝土保护层c-柱外侧纵筋d+15d（伸至柱外侧纵筋的内侧）。

梁下部端支座弯锚：取max{0.4Labe，0.5Hc＋5d}+15d 或端柱宽b-柱混凝土保护层c-柱外侧纵筋d-梁上部纵筋d+15d（伸至梁上部纵筋弯钩段的内侧）或端柱宽b-柱混凝土保护层c-柱外侧纵筋d+15d（伸至柱外侧纵筋的内侧）。

③钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：抗扭钢筋长度＝净跨长＋2×Lae（锚固方式同下部纵筋）5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）拉筋根数：一排拉筋的根数＝布筋长度/布筋间距，排数=腰筋的根数/26、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×11.9d箍筋根数＝加密区根数+非加密区根数加密区根数=（加密区长度-50）/加密区间距+1非加密区根数=（非加密区长度）/非加密区间距-1注意：①加密区在梁的两端均有；②钢筋混凝土保护层厚度为构件边缘至最外层钢筋的距离。

11G101-1柱、梁、墙、板构造

11G101-1框架柱、剪力墙、梁、板P53受拉钢筋基本锚固长度Lab、Labe；受拉钢筋锚固长度La；抗震锚固长度Lae；受拉钢筋锚固长度修正系数ζ a1、新。

《受拉钢筋基本锚固长度Lab、Labe》表格中，非抗震和抗震的基本锚固长度均可直接查得，无需再计算。

（表中，一、二级抗震等级Labe取1.15Lab，三级抗震等级取1.05，四级抗震取1.00）2、受拉钢筋的锚固长度Lae一般均为基本锚固长度Labe（即等于查表的数据），特殊情况下乘以修正系数ζa：1）带肋钢筋的公称直径大于25时，乘以1.10；2）锚固区保护层厚度3d时，乘以0.80；5d时，乘以0.70；中间时按内插值。

（与《混凝土结构设计规范》GB50010－2010第8.3.2条一致）3、图籍注：HPB300级钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作为受压钢筋时可不做弯钩。

4、新。

当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋，其直径不应小于d/4（d为锚固钢筋的最大直径）；对梁、柱等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应小于100mm，此处d为锚固钢筋的直径。

（与《混凝土结构设计规范》GB50010-2010第8.3.1条一致。

在钢筋锚固长度范围内配置构造钢筋（箍筋或横向钢筋），以防止保护层混凝土劈裂时钢筋突然失锚）5、新。

钢筋种类：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa 钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。

《混凝土结构设计规范》GB50010-2010第4.2.1条：混凝土结构的钢筋应按下列规定选用：1纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、HRBF335、HPB300、RRB400钢筋；2箍筋宜采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋，也可采用HRB335、HRBF335钢筋；P54混凝土结构的环境类别；混凝土保护层的最小厚度；纵向受力钢筋搭接区箍筋构造（一）混凝土保护层的最小厚度（mm）1、板、墙15mm；梁、柱20mm。

11G101系列平法梁钢筋计算

3600
250 250
首先判断支座是否可以直锚。
当(支座宽—b—D)≥ LaE时，可直锚。直锚长度 =max(Lae,0.5hc ＋5d)
当(支座宽—b—D) ＜ LaE 弯锚长度=max(Lae，0.4Lae ＋ 15d，0.5hc － b ＋
时，需弯锚。
15d)
hc—b—D=500 —20—25=455 ＜ Lae=34d=1.15*33d=1.15×33 ×25=949，所以需弯锚。左支座需弯锚，右支座亦弯锚。
250 250
N＝2×2＝4根
框架梁配筋及钢筋计算演示
KL1(3)350*500 A8@100/150(4) 2B25 G2B16
2#
3#
4B25 1#
6B25 4/2
4# (2B16)
一级抗震砼C30
HPB300级钢筋基本锚固长度LaE＝ξaELa=1.15*35d HRB335级钢筋基本锚固长度LaE＝ξaELa=1.15*33d
3# 5#
6B25 4/2
4# (2B16)
一级抗震砼C30
HPB300级钢筋基本锚固长度LaE＝ξaELa=1.15*35d HRB335级钢筋基本锚固长度LaE＝ξaELa=1.15*33d
6B25 4/2
5# 3#
2# 4B25
4B25
9#
250 250
9#
6#
400
360
0
6B25
7#
2/4
15*25,500－20＋15*25} ＝3150/3＋max{949，755，855} ＝1050＋949 ＝1999mm
N＝2×2＝4根
250 250
框架梁配筋及钢筋计算演示

《11G101-1》图集梁配筋讲解培训讲义(附图)

15011g1011p79图集规定楼层框架梁151钢筋的做法抗震楼层框架梁152钢筋的做法非抗震楼层框架梁15311g1011p80规定抗震屋面框架梁15411g1011p82规定非抗震屋面框架梁15511g1011p86规定非框架梁156根据11g1011图集支座负筋在支座外长在支座负筋之间可设架立筋157钢筋的做法两排支座负筋长度不一样构造158钢筋的做法梁中部架立筋构造159钢筋的做法短跨梁负筋贯通构造16011g1011图集中变截面的节点构造16111g1011p88图集规定162钢筋的做法中间支座两侧梁变截面钢筋锚固构造163钢筋的做法中间支座两侧梁截面高差小于支座宽度的16时钢筋连续通过构造164钢筋的做法梁宽度不同时无法直锚的钢筋弯锚构造16511g1011图集中附加吊筋构造拉筋构造16611g1011p87图集规定167钢筋的做法起60梁高800吊筋弯起45构造168钢筋的做法图集规定拉筋间16911g1011图集中箍筋加密区长度规定17011g1011p85图集规定171钢筋的做法图集规定的加密区距离可手动修改加密区距离17211g1011图集中悬挑梁的构造17311g1011p89图集规定174钢筋的做法175钢筋的做法176钢筋的做法17711g1011图集中框架梁加腋构造不伸入支座的梁下部纵筋构造17811g1011p83图集规定179钢筋的做法中间支座加腋筋构造180钢筋的做法不适用于框支梁不伸入支座的下部纵筋长度为08净1811821831841852021726186
100 100
• （3）断面图一般表达三个位置的配筋：两个梁端截面和一个跨中截面，每个截面表达梁上部纵筋、下部纵筋、中部纵筋（腰筋或抗扭钢筋）、箍筋，钢筋使用阿拉伯数字编号，相同的钢筋编一个号。
左支座截面
跨中截面

平法11G101-01

2、KZ柱身钢筋构造
⑴纵筋连接构造
非连接区：0
非抗震KZ
搭接连接搭接长度： ll
P55
接头间隔：≥0.3ll
机械、焊接连接接头位置：楼面上500mm处
接头间隔：≥35d（焊接且≥500）
P63
分两批：相邻纵筋交错
9.5 平法——框架
抗震KZ
连接部位：楼面上
非连接区：楼盖上、下｛≥500，≥hc，≥Hn/6｝max
9.5 平法——框架
直锚
外弯锚 12d
内弯锚 12d
9.5 平法——框架
直线锚固柱内侧纵筋：伸入柱顶
弯折锚固
边柱、角柱 P59、64
梁顶部：弯折搭接柱外侧纵筋：与梁筋搭接
柱外侧：直线搭接
9.5 平法——框架
弯折搭接：柱外侧纵筋在梁端顶部搭接梁宽范围内：伸入梁内 ≥1.5lab（与梁筋搭接） ≮65% —— 可不满足
⑸箍筋
类型号肢数
1 （m×n）
类型号肢数
类型：P11 构造：P67
级别、直径、间距
如：Φ8@100/200
级别：HPB300 直径：Φ8 间距：加密区100，非加密区200
如：Φ8@100——全高为一种间距
加密区范围：P61
9.5 平法——框架
纵筋：如8 Φ 25
箍筋： Φ10@200——类型、肢数按构造
序号 ×× ×× ×× ×× ××
9.5 平法——框架
⑵各阶段的起止标高 ——分段注写：自基顶往上，分界
变截面处配筋改变处
柱号 KZ1
标高 25.530—37.450 4.470 — 25.530 -4.530 — 4.470
9.5 平法——框架

框架梁下部钢筋锚入(支座)量的讨论

框架梁下部钢筋锚入(支座)量的讨论勝蛇的梦请大家完善一、《11G101-1》页28:1、4.2.4-2（3）条：当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内【通常用来解决锚入柱内梁筋太多对浇筑质量的影响或者省钢筋】。

截图见下：【例】梁下部纵筋注写为625 2(-2)/4,则表示上排纵筋为225,且不伸入支座;下一排纵筋为425，全部伸入支座。

梁下部纵筋注写为225+322（-3）/5325，表示上排纵筋为225 和322。

其中322不伸入支座;下一排纵筋为525，全部伸入支座。

2、不锚入框架柱内的钢筋一般是梁下部有2层或者多层，内层截断，这样受压钢筋合力点外移，梁计算高度变大，也不至于支座劈裂。

对钢筋的截断点按照《11G101-1》页87：离柱边1/10净跨处。

截图见下：二、从规范对框架梁下部钢筋的规定看锚入的受压钢筋需要一个限值，并不是计算不需要就可以截断不锚入：（一）、《高层建筑混凝土结构技术规程》6.3.2：【强条】框架梁设计应符合下列要求：1 、抗震设计时，计入受压钢筋作用的梁端截面混凝土受压区高度与有效高度之比值，一级不应大于0.25，二、三级不应大于0.35。

【由x/h0=(fy*As-fy’*As’)/(A1*fc*b*h0)知道：支座下部钢筋锚入量减少可能导致一二级抗震框架梁不满足此条】2 、纵向受拉钢筋的最小配筋百分率ρmin(％)，非抗震设计时，不应小于0.2和45f t／f y二者的较大值；抗震设计时，不应小于表6．3．2—1规定的数值。

【在地震力作用下，框架梁支座处下部钢筋可能承受拉力，那么下部钢筋需要满足下表的最小配筋要求，未锚入的钢筋不能计入，所以下筋锚入太少并非好事】3 、抗震设计时，梁端截面的底面和顶面纵向钢筋截面面积的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。

【支座上筋配筋量一般很大，也就限制了下筋不能很小，对一二级抗震框架梁下筋不适合大量截断】4 抗震设计时，梁端箍筋的加密区长度、箍筋最大间距和最小直径应符合表6．3．2—2的要求；当梁端纵向钢筋配筋率大于2％时，表中箍筋最小直径应增大2mm。

11G101-1完全解析

35
集中标注——梁顶面标高高差
六、梁顶面标高高差，该项为选注值。粱顶面标高高差，系指相对于结构层楼面标高的高差值，对于位于结构夹层的粱，则指相对于结构夹层楼面标高的高差有高差时，须将其写入括号内，无高差时不注。
36
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2Φ25+3Φ22;5Φ25
37
原位标注——梁支座上部纵筋
梁支座上部纵筋，该部位含通长筋在内的所有纵筋： 1． “/”分隔——当上部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。 2． “+”相联——当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时将角部纵筋写在前面。 3．缺省标注——当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。例 6Φ25 4/2， 2Φ25+2Φ22
49
目
录
2
梁平法
2.2
梁平法----配筋构造
50
抗震楼层框架梁纵向钢筋构造----端支座弯锚
51
抗震楼层框架梁纵向钢筋构造----端支座直锚
52
抗震楼层框架梁纵向钢筋构造----中间支座
53
抗震楼层框架梁纵向钢筋构造----中间支座
54
抗震楼层框架梁纵向钢筋构造----上部纵筋
55
配筋构造分析
28
集中标注——截面尺寸
梁截面尺寸，该项为必注值。当为等截面梁时，用b×h表示；
当为竖向加腋梁时，用b×h GYC1×C2 表示，其中C1 为腋长，C2 为腋高；

框架梁

..梁钢筋工程量计算1：梁钢筋类型:在工程中有地梁、框架梁、连系梁、悬挑梁、圈梁、过梁等等。

KL平面注写表示方式实例集中标注：KL2(2A) 300×650A8@100/200(2) 2B25G4A10 (—0.100)解释：KL2(2A)表示2号框架梁，2跨，且有一端悬挑。

300×650表示该梁为矩形，截面宽为300mm，高为650mm。

A8@100/200(2）表示箍筋为一级钢筋，直径为8mm加密区间距为100mm，非加密区间距为200mm，均为双肢箍，这里“/”表示箍筋加密区非加密区采用不同间距。

2B25,表示通长筋，G4A10 ,表示有4根直径为10mm的一级构造钢筋。

(—0.100)表明该梁顶面标高比其结构层标高低0.1m。

原位标注梁上部原位标注：2C25+2C22表示：梁支座上部纵筋同排设置，但有两种直径，其中2C25放在角部，为通长筋；2C22放在中部，为负筋。

“+”连接不同种钢筋直径。

6C25 4/2 表示：梁支座上部纵筋两排设置,上一排纵筋为4C25,下一排纵筋为2C25。

其中上一排纵筋中：两侧的两根钢筋为通长筋，中间的两根为负筋；下一排纵筋中2C25为负筋。

这里“/”表示钢筋分排。

4C25（第三个支座左侧）表示：梁支座上部纵筋同排设置。

其中两侧两根为通常筋，中间两根为负筋。

4C25（第三个支座右侧）表示：梁支座上部纵筋同排设置。

其中两侧两根为通常筋，中间两根为负筋。

梁下部原位标注：6C252/4表示：第一跨下部纵筋两排设置,上一排纵筋为2C25,下一排纵筋为4C25。

全部伸入梁支座。

4C25 表示：第二跨下部纵筋一排设置,均为4C25。

2C16 表示：悬挑跨下部纵筋为2C16。

Φ8@100（2）表示：悬挑跨箍筋采用直径为8mm的一级钢筋，箍筋形式两肢箍，箍筋间距100mm。

框架梁内钢筋计算分析：1.上部通常筋=15d+（左支座宽－保护层）+净跨+（右支座宽－保护层）+15dln2．边支座第一排负筋=15d+(支座宽—保护层厚度)+3ln3.边支座第二排负筋=15d+(支座宽—保护层厚度)+44.中支座第一排负筋=3ln ⨯2+支座宽5.中支座第二排负筋=ln ×2+支座宽6.构造筋=2*15d+净跨7.下部受力筋=净跨+左支座锚固+右支座锚固边支座：支座宽—保护层+15d锚固长度中支座：≥Lae 且≥0.5hc+5d8.箍筋：箍筋单根长度=构件周长－8×保护层+2×1.9d+2×Max ﹛10d ，75mm ﹜ 箍筋个数=加密区间距加密区布置总范围+非加密区间距非加密区布置范围+1 =加密区间距加密区布置范围05.0-⨯2+非加密区间距加密区布置范围净跨2⨯-+1 （加密区范围：一级抗震： ≥2.0h b 且≥500mm二~四抗震：≥1.5h b 且≥500mm ）箍筋总长=单个箍筋长⨯个数9.拉筋：当梁宽≥350mm,直径取6mm ；当梁宽＜350mm,直径取8mm.。
