距离保护原理(南瑞)
线路距离保护
动作方程：
270 tg
1
C D
90
2. 方向阻抗继电器：以Zzd阻抗为直径过原点的圆
1）比幅值
1 A Z zd I J 2
UJ 1
1 B Z J I J Z zd I J 2
1 Z zd I J Z zd I J 2 2
jX Zzd
2
ctg ctg
2
令 Z x 代替 Z M , 设 m Z x / Z Z J.m ( 1 2 Z m) 2 Z j 2
2 置 的正方向，保护误动 的反方向，不受振荡影 响
( 1 ) m 1 / 2 , 保护安装在振荡中心位 （ 2） m 1 / 2 , 振荡中心位于保护范围 （ 3） m 1 / 2 , 振荡中心位于保护范围
1. 全阻抗继电器：以整定阻抗为半径的圆 圆内为动作区；无方向性 1）比幅值
Z I A zd J
jX Zzd
D
Z I U B J J J
Z I 动作方程： U J zd J
R
2）比相位
B U A Z I C J zd J
U B A Z I D J zd J
2、阻抗继电器
用于测量阻抗，并与定值进行比较而动作。
整定阻抗Zset：保护安装处到整定点之间的阻抗。 动作阻抗Zop：使继电器动作的最大阻抗称为动作阻抗，以Zop表示。
6.1 距离保护（阻抗保护）原理、组成
1、优点
•灵敏度度,能够保证故障线路在比较短的时间内,有选择性地切除故障, •整定值不受系统运行方式变化的影响。
M<0.5
M=0.5 M>0.5
距离保护的基本原理及应用
距离保护的基本原理及应用1. 引言随着现代科技的发展和社会进步，人们对安全的需求越来越高。
距离保护技术在能源、电力、工厂等领域得到广泛应用，为保护人员、设备和环境提供了有效的安全措施。
本文将介绍距离保护的基本原理及其应用。
2. 距离保护的基本原理距离保护是一种基于电力系统的电气量测量和信号传输原理，用于检测电力系统中的故障和异常情况，并以保护设备的速度切除故障点。
其基本原理如下：•使用传感器实时测量电力系统中的电流和电压信号。
•通过信号传输线路将测量得到的信号送到距离保护装置。
•采集和处理这些信号，以判断是否存在故障。
•当检测到故障时，距离保护装置将发送信号给断路器，切除故障点。
距离保护的核心是电气量的测量和信号传输。
测量电能的电流和电压信号的准确性对距离保护的可靠性至关重要。
3. 距离保护的应用距离保护在能源、电力、工厂等领域具有广泛的应用。
以下是几个常见的应用场景：3.1 电力系统距离保护在电力系统中起到至关重要的作用。
在电力系统中，距离保护可以帮助检测和切除故障，保护关键设备，确保电力供应的连续性。
它可以应用于输电线路、变电站和配电系统中，保护设备免受电力系统故障的影响。
3.2 能源领域在能源领域，距离保护可以保护发电机、变压器和其他关键设备。
它可以监测能源传输和转换过程中的异常情况，并在必要时切断故障点，保护设备和人员的安全。
3.3 工厂安全保护距离保护技术还可以应用于工厂的安全保护。
在工厂中，距离保护可以监测工艺装置、机械设备和电力系统中的故障，并及时采取措施进行切除，以保护工人和设备的安全。
3.4 交通监控系统距离保护技术也可以应用于交通监控系统中，包括道路、铁路和隧道等交通设施。
它可以检测并切除交通设施中的电力故障，保护交通运行的安全性和稳定性。
4. 总结距离保护技术在各个领域具有广泛的应用。
通过测量电能的电流和电压信号，并及时进行故障切除，距离保护可以提供有效的安全保护，确保人员、设备和环境的安全。
距离保护的基本原理
距离保护的基本原理
距离保护是一种应用于各种设备的原理，旨在保护设备免受外部电磁场的干扰。
距离保护的基本原理是通过设置一个特定的阈值，当外部电磁场超过这个阈值时，设备将采取相应的保护措施，以避免对设备的损害。
为了实现距离保护，设备通常会使用传感器来检测外界电磁场的强度。
一旦检测到超过设定的阈值，设备会触发保护机制。
具体的保护机制因设备而异，常见的保护措施包括断电、自动关机、自动重启等。
这些措施旨在避免电磁场对设备的影响，保护设备的正常运行。
距离保护的原理是依赖于外界电磁场与设备的相对距离。
当设备远离电磁场源时，电磁场的强度逐渐减小，不会触发保护机制。
而当设备靠近电磁场源时，电磁场的强度增加，容易超过阈值，触发保护机制。
总之，距离保护是通过设定一个阈值，并利用传感器检测外界电磁场的强度，从而触发相应的保护机制，以保护设备免受外部电磁场的干扰和损坏。
距离保护的原理是基于距离与电磁场强度之间的关系，当设备靠近电磁场源时，电磁场强度增加，超过阈值时触发保护机制，确保设备的安全运行。
简述距离保护的工作原理
简述距离保护的工作原理距离保护的工作原理其实可以说是电力系统里的一位“保护神”。
想象一下，电力系统就像一个大家庭，远亲近邻都得相处融洽。
可一旦发生故障，像短路这种“黑心亲戚”出现，家庭的和谐就得打折扣。
这个时候，距离保护就像是那个懂事的小孩，迅速冲上前，帮忙解决问题。
说到距离保护，它的工作原理主要是通过测量电流和电压的关系来判断故障发生的位置。
它就像个侦探，时刻在观察周围的一切。
当电流流经变压器、输电线路的时候，距离保护设备会监测这些数据。
如果某个地方出现异常，比如电流大得吓人，那就说明出了问题。
想象一下，电流就像是家庭聚会的气氛，正常时候欢声笑语，突然间就变得紧张起来，那肯定是出事了。
这时候，距离保护就得开始行动了。
它会计算出一个“距离”，告诉我们故障发生的具体位置，像是给我们发了个定位导航，轻松找到“罪魁祸首”。
通过对比正常值和异常值，设备能迅速决定是断开故障线路，还是继续供电。
这种聪明的判断，真是让人拍手称快，简直是电力系统里的“智多星”。
距离保护还拥有一项绝佳的“自我修复”能力。
故障被排除后，它会自动恢复工作状态，继续保护整个电力系统。
真的是一名默默无闻但又不可或缺的英雄，就像是那种永远不会缺席的朋友，总是在你需要的时候出现。
再说说它的“多面手”能力吧。
距离保护不仅能用于高压线路，还能适用于各种复杂环境。
这就像一个万能的工具，无论你是在山顶、沙漠，还是在海底，它都能发挥作用。
即使环境再恶劣，它也能保持冷静，确保电力供应的安全。
使用距离保护设备还需要一些注意事项。
虽然它聪明，但也不是说百分之百没问题。
定期维护和检查设备是必不可少的，毕竟即使是最好的朋友，也需要时不时关心一下。
这样才能确保在关键时刻，它能够正常工作，不会掉链子。
距离保护还可以和其他保护装置配合，形成一个庞大的保护网络。
就像家庭成员间的默契配合，各自担任不同的角色，互相补充，共同抵御外来的“威胁”。
这就好比，一个人再聪明，也得靠团队的力量才能战胜困难。
电力系统继电保护 —— 距离保护的基本原理、阻抗继电器及其动作特性
二、阻抗继电器的动作特性和动作方程
动作特性：阻抗继电器在阻抗复平面动作 区域的形状。用复数的数学方程来描述， 称为动作方程。
二、阻抗继电器的动作特性和动作方程
Zm
m
Rm
jX m
金属性短路时：Um降低，Im增大，Zm变为短路点与保
护安装处之间的线路阻抗Zk=z1Lk=(r1+jx1)Lk。短路阻抗的 阻抗角就等于输电线路的阻抗角，数值较大（220kV以上不
低于75°）
二、测量阻抗及其与故障距离的关系
整定阻抗： Zset z1Lset
三、三相系统中测量电压和测量电流的选取
三、三相系统中测量电压和测量电流的选取
三相短路
三相对称性短路时，故障点处的各相电压相等，且在三相 系统对称 时均为0，此时，任何一相的电压、电流或任何 两相相间的电压、电流均可作为距离保护的测量电压和测 量电流，用来进行故障判断。
三、三相系统中测量电压和测量电流的选取
故障环路的概念及测量电压、电流的选取
零序电流补偿系数单相接地短路以a相接地为例三三三相三相系统中测量电压和测量电流的系统中测量电压和测量电流的选取选取两相接地短路1以bc两相接地为例三三三相三相系统中测量电压和测量电流的系统中测量电压和测量电流的选取选取两相接地短路2以bc两相接地为例三三三相三相系统中测量电压和测量电流的系统中测量电压和测量电流的选取选取两相不接地短路以ab两相短路为例三三三相三相系统中测量电压和测量电流的系统中测量电压和测量电流的选取选取三相短路三相对称性短路时故障点处的各相电压相等且在三相系统对称时均为0此时任何一相的电压电流或任何两相相间的电压电流均可作为距离保护的测量电压和测量电流用来进行故障判断

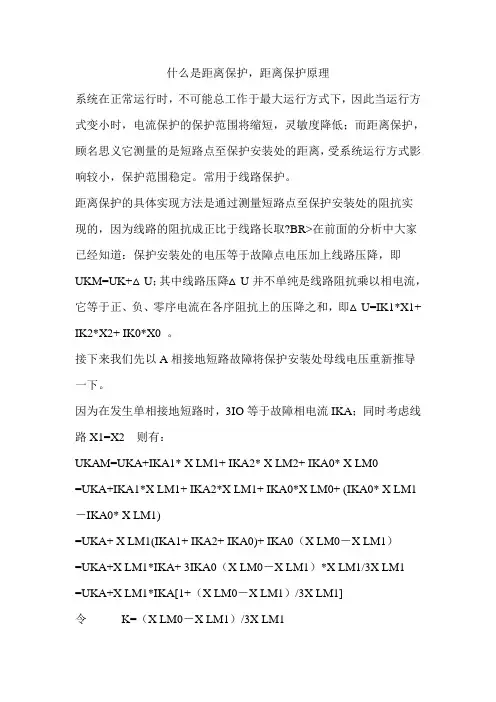

什么是距离保护,距离保护原理
什么是距离保护，距离保护原理系统在正常运行时，不可能总工作于最大运行方式下，因此当运行方式变小时，电流保护的保护范围将缩短，灵敏度降低；而距离保护，顾名思义它测量的是短路点至保护安装处的距离，受系统运行方式影响较小，保护范围稳定。
常用于线路保护。
距离保护的具体实现方法是通过测量短路点至保护安装处的阻抗实现的，因为线路的阻抗成正比于线路长取?BR>在前面的分析中大家已经知道：保护安装处的电压等于故障点电压加上线路压降，即UKM=UK+△U；其中线路压降△U并不单纯是线路阻抗乘以相电流，它等于正、负、零序电流在各序阻抗上的压降之和，即△U=IK1*X1+ IK2*X2+ IK0*X0 。
接下来我们先以A相接地短路故障将保护安装处母线电压重新推导一下。
因为在发生单相接地短路时，3IO等于故障相电流IKA；同时考虑线路X1=X2 则有：UKAM=UKA+IKA1* X LM1+ IKA2* X LM2+ IKA0* X LM0=UKA+IKA1*X LM1+ IKA2*X LM1+ IKA0*X LM0+ (IKA0* X LM1－IKA0* X LM1)=UKA+ X LM1(IKA1+ IKA2+ IKA0)+ IKA0（X LM0－X LM1）=UKA+X LM1*IKA+ 3IKA0（X LM0－X LM1）*X LM1/3X LM1=UKA+X LM1*IKA[1+（X LM0－X LM1）/3X LM1]令K=（X LM0－X LM1）/3X LM1则有UKAM=UKA+IKA*X LM1(1+K)或UKAM=UKA+IKA*X LM1(1+K)=UKA+X LM1(IKA+KIKA)=UKA+X LM1(IKA+K3I KA0)同理可得UKBM=UKB+ X LM1(IKB+K3I KB0)UKCM=UKC+ X LM1(IKC+K3I KC0)这样我们就可得到母线电压计算得一般公式：UKΦM=UKΦ+ X LM1(IKΦ+K3I0)该公式适用于任何母线电压的计算，对于相间电压，只不过因两相相减将同相位的零序分量K3I KC0减去了而已。
距离保护原理
距离保护原理系统在正常运行时，不可能总工作于最大运行方式下，因此当运行方式变小时，电流保护的保护范围将缩短，灵敏度降低；而距离保护，顾名思义它测量的是短路点至保护安装处的距离，受系统运行方式影响较小，保护范围稳定。
常用于线路保护。
距离保护的具体实现方法是通过测量短路点至保护安装处的阻抗实现的，因为线路的阻抗成正比于线路长度。
在前面的分析中大家已经知道：保护安装处的电压等于故障点电压加上线路压降，即UKM=UK+△U；其中线路压降△U并不单纯是线路阻抗乘以相电流，它等于正、负、零序电流在各序阻抗上的压降之和，即△U=IK1*X1+IK2*X2+IK0*X0。
接下来我们先以A相接地短路故障将保护安装处母线电压重新推导一下。
因为在发生单相接地短路时，3IO等于故障相电流IKA；同时考虑线路X1=X2则有：UKAM=UKA+IKA1*XLM1+IKA2*XLM2+IKA0*XLM0=UKA+IKA1*XLM1+IKA2*XLM1+IKA0*XLM0+(IKA0*XLM1－IKA0*XLM1) =UKA+XLM1(IKA1+IKA2+IKA0)+IKA0（XLM0－XLM1）=UKA+XLM1*IKA+3IKA0（XLM0－XLM1）*XLM1/3XLM1=UKA+XLM1*IKA1+（XLM0－XLM1）/3XLM1]令K=（XLM0－XLM1）/3XLM1则有UKAM=UKA+IKA*XLM1(1+K)或UKAM=UKA+IKA*XLM1(1+K)=UKA+XLM1(IKA+KIKA)=UKA+XLM1(IKA+K3IKA0)同理可得UKBM=UKB+XLM1(IKB+K3IKB0)UKCM=UKC+XLM1(IKC+K3IKC0)这样我们就可得到母线电压计算得一般公式：UK&PhiM=UK&Phi+XLM1(IK&Phi+K3I0)该公式适用于任何母线电压的计算，对于相间电压，只不过因两相相减将同相位的零序分量K3IKC0减去了而已。
距离保护的基本原理及应用举例
3.1 距离保护的基本原理
3.3.1 距离保护工作原理
❖ 电流保护一般只适用于35kv及以下电压等级的配电网。
❖ 对于110kv及以上电压等级的复杂电网，必须采用性能更加 完善的保护装置，距离保护就是适应这种要求的一种保护原 理。
❖ 距离保护：反应保护安装地点至故障点之间的距离，并根据 距离的远近而确定动作时限的一种保护装置。
圆心：
1 2
(Z
set1
Z set2
)
半径：
1 2
(Z set1
Z set2
)
Zm
1 2
(Z set1
Z set2
)
1 2
(Z set1
Z set2
)
2、方向圆特性
❖特性：方向阻抗继电器的动作特性是以整定 阻抗为直径并且圆周经过坐标原点的一个圆， 圆内为动作区，圆外为非动作区，圆周是动 作边界。
限部分的特性可以表示为
Rm Rset
❖
Xm
Rmtg1
第Ⅱ象限部分的特性可以表示为
X m Rset
❖
Rm
X mtg2
第Ⅰ象限部分的特性可以表示为
❖
Rm Xm
Rset X mctg3 X set Rmtg4
❖ 综合以上三式，动作特性可以表示为
❖
X mtg2 Rm Rmtg1 X m
❖ 主要元件为距离继电器，可根据其端子上所加的电压和电流
测知保护安装处至故障点间的阻抗值。距离保护保护范围通
常用整定阻抗
Z
的大小来实现。
se t
故障时，首先判断故障的方向 ：
➢若故障位于保护区的正方向上，则设法测出故障点到保护 安装处的距离Lk，并将Lk与Lset相比较，若Lk小于Lset， 说明故障发生在保护范围之内，这时保护应立即动作，跳开 对应的断路器；若Lk大于Lset，说明故障发生在保护范围之 外，保护不应动作，对应的断路器不会跳开。
4.2线路距离保护解读
U OP U I Z SET U OP U I K 3I 0 Z SET
ER
ES
F3
UM
F1
பைடு நூலகம்
UOP F2
ER
（四）方向阻抗继电器
jX
1、方向阻抗继电器动作方程
动作方程90 Arg Z m Z set 270 Zm
Z set
Zm
以灵敏角和Zset为直径作圆
R
方向与幅值换算关系90 Arg
C 270 D
2A D c 2B Dc
U I Z I Z I Z I Z I Z U K 1 1 2 2 0 0 0 1 0 1 (I I I )Z 3I Z 0 Z1 Z U K 1 2 0 1 0 1 3Z 1 (I K 3I )Z U K 0 1
S ZS M Zk
△UF
Zset
N
ZR R
△UOP
Uop U F
2、区外故障
S ZS M
Zset
Zk
△UOP
N
ZR R
△UF
Uop U F
3、反向故障
S ZS M Zk Zset N ZR R
△UF
△UOP
Uop U F
根据动作条件△UF<△Uop可推出动作方程
Z s Z set Z s Z k
单相接地故障电压：△Uφ=△（1+K）Im*Zset 相间故障电压： △Uφφ=△2Im*Zset
许继快速距离保护举例
工频变化量距离：
U OP U Z
Uop为保护范围末端电压; U OP 代表保护范围末端电压变化量大于 U Z动作；否则不动作。 对相间阻抗继电器: 对接地阻抗继电器：
距离保护的基本原理与构成优质PPT资料
4 5
距距离离保保护护的的Ø整振定荡测计闭算锁量与电对距流离保为护带的评零价 序电流补偿的故障相电流
3距三离相保系护统的中基Ø测本量原可电理压与正和构确测成量反电流应的：选取单相接地短路、两相接地短路、三相短路
3 三相系统中测量电压和测量电流的选取
7电距力离系–保统护正特为常殊运问保行题时的护，分Zm析相为负间荷阻距抗Z离L 保护，采用相间距离保护接线方式：
电力系统继电保护
