钢框架结构梁柱节点联接设计方法分析

合集下载

多高层房屋钢结构的节点连接设计

接节点设计，在整个设计工作中应将其视为一个非常
重要的组成部分。节点设计是否恰当，将直接影响到
结构承载力的可靠性和安全性。因此节点设计至关重
要，应予以足够的重视。但是，在多、高层房屋钢结
构中，连接节点很多 ( 如国家标准图 01SG5所1编9 制的诸多节点也只是高层钢结构房屋中一般性的常用节
点 )，今天只能检其最主要的、如与梁柱刚性连接的
多高层房屋钢结构的节点连接设计
多高层房屋钢结构的节点连接设计
主要内容
1 讲述多、高层房屋钢结构梁柱刚性连接节
点设计及其相关的国家标准图 01SG519
的构造详图(上午)。
2 介绍国家标准图03SG519-1与04SG519-2 节
点连接设计的技术条件、图集的内容及其
使用方法(下午)。
5/3/2021
多高层房屋钢结构的节点连接设计
13
1 第一种设计方法
（即按组合内力来设计的方法）
采用该法的理论根据是，认为在多遇地震作用下，
结构处于弹性阶段，连接设计只要根据组合内力，并
根据梁的应力强度比 R1（即梁的地震组合弯矩设计值
乘以梁的承载力抗震调整系数 0.75 后，在梁截面中产
生的弯曲应力与梁的钢材强度设计值之比）来进行设
比）只用到了 0.7S 5(0.9S)0.8 。3
5/3/2021
多高层房屋钢结构的节点连接设计
18
3）如果在梁端仍不采用加强的作法，而是在梁端采
用栓焊连接的另一种常规作法（即梁腹板与柱之间采
用只传递剪力的螺栓连接，梁翼缘与柱之间采用只传
递弯矩的全熔透坡口对接焊）由于焊缝的抗弯承载力
最多只能作到梁截面抗弯承载力设计值的 85% ，此时就必须要改用一个能承受 900.8 0 510k6N m 0的梁截面，但此时由于梁截面只需用 75k0N m的弯矩值来设计，梁的承载力更加富裕而不能充分利用,其

钢结构H型钢梁柱连接节点分析及施工质量控制

钢结构H型钢梁柱连接节点分析及施工质量控制【摘要】分析了钢结构H型钢梁柱刚性连接节点分析的受力特性,针对钢结构施工中材料检验、焊接和高强螺栓连接等重要工序的施工质量提出了控制措施和检验标准。

【关键词】：钢结构连接节点高强螺栓焊接施工质量一、引言钢结构具有强度高、韧性好、抗震性能优良的优点，在工业和民用建筑上广泛应用。

近来年，随着钢结构工程量的增加，施工中存在有许多不规范操作，如：各构件连接结构不按图施工；焊接工艺执行不规范，角焊缝长度及腰高不符合设计和规范要求，对接焊缝无损检测比例低；以及高强螺栓摩擦面处理达不到设计要求的抗滑移系数，螺栓紧固扭矩不符合设计和规范要求等等。

这些施工质量缺陷会形成钢结构连接节点的薄弱环节影响其安全和使用寿命。

二、H型钢梁柱连接节点钢结构梁柱节点连接形式设计原则是传力可靠、结构受力简单明确，满足强度和抗震性能要求，并兼顾施工方便。

从受力特性而言，节点连接分为柔性连接（铰接）、半刚性连接、刚性连接等三种形式，其中，刚性连接具有具有较高的强度和刚度，在工业装置承重框架及民用建筑高层框架中最为常见，刚性连接根据受力特性又分为全焊接连接和栓焊连接、高强螺栓连接三种形式，如图1当柱为H型钢或工字钢时，梁与柱的刚性连接又分为柱墙轴方向连接和柱弱轴方向连接，强轴和弱轴连接都需在梁翼缘的对应位置设置水平加强肋。

全焊接连接（图1-a）：梁翼缘与柱采用坡口全焊透焊接，梁腹板与柱采用双面角焊缝。

为保证焊透，施焊时梁翼缘下面需设置小衬板，衬板反面与柱翼缘相接处宜用角焊缝补焊。

为施焊方便梁腹板还要切去两角。

节点结构强度和刚度最高，无滑移，传力最充分，避免了螺栓钻孔对梁截面的削弱，在同等强度下最经济。

但焊接结构存在较大的焊接残余应力和变形，长期抗疲劳性较差。

焊接连接图（1-b）：梁翼缘与柱采用坡口全焊透焊接，梁腹板与柱上焊接的连接板采用高强螺栓连接，梁翼缘的连接传递全部弯矩，腹板的连接只传递剪力。

钢结构梁柱节点连接设计方法

浅谈钢结构梁柱节点连接设计方法摘要：随着社会的发展与进步，重视钢结构梁柱节点连接设计方法对于现实生活具有重要的意义。

本文主要介绍钢结构梁柱节点连接设计方法的有关内容。

关键词：钢结构；节点连接；设计方法；梁柱节点；中图分类号：tu391文献标识码： a 文章编号：引言钢结构连接节点设计是钢结构整个设计工作中的一个重要的环节,连接节点的设计是否安全, 对保证钢结构的整体性和可靠度、对制造安装的质量和进度和对整个建设周期和成本都有着直接的影响。

一、钢结构梁柱节点的基本特征在钢结构设计时，对于钢结构的连接形式在计算模型中的确定是钢结构计算、设计必须首先解决的问题，其次要明确传力途径，然后才能将整个结构受力模型简化出来用软件进行分析计算。

按照传力特征不同，节点分刚接、铰接和半刚性连接。

( 1) 铰接连接节点，具有很大的柔性。

钢梁仅在腹板处采用高强螺栓连接，上、下翼缘无需进行现场焊接。

采用铰接时构造简单，使现场安装程序大为简化，现场作业量大大减小，现场安装可以不受天气及季节的影响，钢结构的安装速度大大提高。

但是，铰接连接刚度和耗能性能差，对于结构抗风、抗震不利。

( 2) 刚性连接节点，具有较高的强度和刚度。

其特点是受力性能好，但构造复杂，施工难度大。

设计中梁柱节点一般是做刚接，这是由于梁柱节点承受的荷载一般较大而且还要抵御风荷载和水平地震引起的位移。

( 3) 半刚性连接节点，刚度和强度介于铰接和刚接之间。

我国《钢结构设计规范》中没有给出半刚性连接的具体计算和设计方案，而且节点转动刚度很难确定。

这样的节点形式在工程设计中一般很少采用。

结构设计中习惯的做法是把连接当成理想刚接或者铰接，这样做能够使计算大大简化，得到的计算结果必然与实际存在偏差。

目前，主要通过采用调整系数来减少这种偏差。

二、梁柱节点的设计钢框架中梁与柱的连接起着在两种构件之间传递弯矩和剪力的作用, 是钢框架的主要组成部分, 它的性能直接关系到结构的整体反应。

钢架梁柱节点连接方法

钢架梁柱节点连接方法
钢架梁柱节点连接方法是钢结构建筑中非常重要的一部分。

在钢架梁柱的节点连接中，有很多种连接方法，其中比较常用的包括焊接连接、螺栓连接和销栓连接。

焊接连接是将梁柱的钢材通过熔化再凝固的方式，将两者连在一起。

这种连接方式的优点是连接强度高，但缺点是需要专业焊工进行操作，且如果焊接不够牢固，容易发生断裂等安全事故。

螺栓连接是通过螺栓将梁柱连接在一起，这种连接方式的优点是安装方便，可以进行拆卸和更换，但缺点是连接强度相对较低。

销栓连接则是通过销栓将梁柱连接在一起，这种连接方式的优点是便于安装和拆卸，但缺点是连接强度较低，容易出现松动等问题。

除了以上三种连接方法，还有一些其他的连接方式，如铆接连接、压接连接等。

在选择连接方式时，需要考虑梁柱的结构形式、负荷情况、安全性要求等因素，选择合适的连接方式，确保钢架梁柱连接的牢固和安全。

- 1 -。

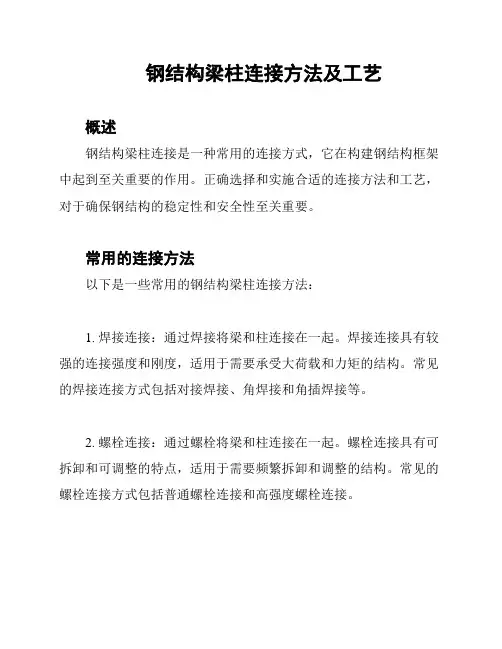

钢结构梁柱连接方法及工艺

钢结构梁柱连接方法及工艺概述钢结构梁柱连接是一种常用的连接方式，它在构建钢结构框架中起到至关重要的作用。

正确选择和实施合适的连接方法和工艺，对于确保钢结构的稳定性和安全性至关重要。

常用的连接方法以下是一些常用的钢结构梁柱连接方法：1. 焊接连接：通过焊接将梁和柱连接在一起。

焊接连接具有较强的连接强度和刚度，适用于需要承受大荷载和力矩的结构。

常见的焊接连接方式包括对接焊接、角焊接和角插焊接等。

2. 螺栓连接：通过螺栓将梁和柱连接在一起。

螺栓连接具有可拆卸和可调整的特点，适用于需要频繁拆卸和调整的结构。

常见的螺栓连接方式包括普通螺栓连接和高强度螺栓连接。

3. 锚固膨胀连接：通过将膨胀螺栓或锚固膨胀管嵌入混凝土中，固定梁和柱的连接。

锚固膨胀连接适用于钢结构和混凝土结构的连接。

4. 榫卯连接：通过将梁和柱的端部设计成榫和卯榫，并采用木榫、钢榫等方式进行连接。

榫卯连接适用于一些需要保持传统木结构特点或需要较强装饰性的场合。

工艺要求在选择和实施钢结构梁柱连接工艺时，需要注意以下几点：1. 必须确保连接的强度和刚度满足设计要求，保证结构的安全性和稳定性。

2. 进行焊接连接时，要遵守焊接工艺规范，保证焊接质量。

焊接前应清理连接表面，确保无污染物和氧化物，以保证焊缝质量。

3. 进行螺栓连接时，要选择合适的螺栓材料和规格，并采取适当的预紧力，保证连接的可靠性。

4. 锚固膨胀连接需要钢筋混凝土配合，进行适当的锚固区域和混凝土强度计算，确保连接的牢固性。

总结钢结构梁柱连接方法及工艺对于保证钢结构的稳定性和安全性非常重要。

根据具体的需求和设计要求，可以选择合适的连接方法，并严格按照工艺要求实施连接。

在选择和实施过程中，应充分考虑结构的强度、刚度和耐久性等因素，以确保连接的可靠性和稳定性。

钢结构框架梁柱节点连接设计方法探讨

２１普通螺栓及高强度螺栓连接．
２．．普通螺栓１１
全焊型梁柱连接的优点及施工时注意事项试验结果表明，全螺栓。Ａ级和Ｂ级螺栓材料的性能等级为５６级或８８级，．．Ｃ级焊型梁柱连接的滞回性能好于栓焊型混合连接，具有较好的塑性螺栓性能等级为４６级或４８级。Ａ，．．Ｂ级精制螺栓已很少在钢结变形能力。在全焊型梁柱连接中，设计时应注意选择合适厚度的
１概述
钢结构由于具有重量轻、塑性韧性好、造简便、于采用工制易业化生产、工安装周期短、震性能较好等许多优点，年来得施抗近
状态，配以连接的破坏（螺栓或构件破坏）作为其承载能力的极限状态，其计算方法与构造要求与普通螺栓相同。可用于允许产生
钢结构框架梁柱节点连接设计方法探讨
张晓霞
摘要：对钢结构梁柱连接形式进行了介绍，针结合螺栓连接，焊混合连接及全焊型连接各自特点进行了对比分析，栓得出了每种连接方式的优点和不足，阐述了提高框架梁柱节点抗震性能的具体思路及措施，并以指导实践。关键词：结构，框架，柱节点，钢钢梁连接形式中图分类号：Ｕ９Ｔ３１文献标识码：Ａ
２各种连接形式特点

钢结构梁柱T型连接节点力学性能分析

钢结构梁柱T型连接节点力学性能分析钢结构梁柱T型连接节点是一种常用的连接方式，广泛应用于建筑和桥梁等领域。

在设计过程中，对该连接节点的力学性能进行分析至关重要，可以确保节点在使用过程中的稳定性和安全性。

本文将从节点的受力特点、节点的承载能力和节点的破坏机制三个方面进行力学性能的分析。

钢结构梁柱T型连接节点的力学性能受节点的受力特点影响。

在节点的受力过程中，主要包括节点受压、受拉和剪切力的作用。

节点受压和受拉力由梁或柱传递给节点，而剪切力则是由横接梁产生的。

在节点内部，通过加强筋和螺栓等连接件来承载这些受力。

因此，节点的力学性能取决于节点的材料性能和连接方式，并需要满足相应的安全强度和刚度要求。

节点的承载能力是指节点能够承受的最大力。

要分析节点的承载能力，需要考虑节点内部的受力传递机制和材料的强度。

节点内部的受力传递机制是材料的刚度和弹性恢复能力的体现，而材料的强度决定了节点的破坏载荷。

节点的承载能力可以通过计算和试验来确定。

在计算过程中，可以使用有限元分析等方法，考虑节点内部的应力分布和应变变化。

在试验过程中，可以通过加载试验来模拟实际工况，测试节点的承载能力。

节点的破坏机制也是分析节点力学性能的重要方面。

节点的破坏主要包括连接件破坏和节点整体破坏两种情况。

连接件破坏是指连接件的强度不足导致螺栓的断裂或剪切带的形成。

节点整体破坏是指节点柱或梁的破坏，通常是由于节点承载能力不足或材料疲劳引起的。

在进行节点的力学性能分析时，需要考虑连接件和节点本身的破坏机制，并采取相应的措施来提高节点的抗震性能和破坏韧性。

综上所述，钢结构梁柱T型连接节点的力学性能分析涉及节点的受力特点、节点的承载能力和节点的破坏机制。

通过对节点的力学性能进行分析，可以有效提高连接节点的设计和施工质量，确保节点在使用过程中的稳定性和安全性。

在实际工程中，应根据具体的工况和要求，选择合适的节点连接方式和优化的设计方案，以确保节点的力学性能满足工程的需求。

第七章钢结构的连接和节点构造(下)(1)分析

肋提供约束的有利影响，也没有考虑柱腹板轴压力的不
利影响。
第七章钢结构的连接和节点构造
②当柱腹板节点域不满足时，则需要局部加厚腹板或采用另外的措施来加强它。图7-109给出了两种可行的方案，其一是加设斜向加劲肋，其二是在腹板两侧或一侧焊上补强板来加厚。 2、腹板厚度（局部稳定）
tw
hc hb 90
避免焊缝集中在同一截面，但运输有一定困难。
3）对于铆接梁和较重要的或受动力荷载作用的焊接大
型梁，其工地拼接常采用高强螺栓连接。
第七章钢结构的连接和节点构造
计算：
翼缘板：翼缘拼接以及每侧的
高强度螺栓，通常由等强度条
件决定，拼接板的净截面积应
不小于翼缘的净截面积，高强度螺栓能承受按翼缘净截
面面积N=Anf计算的轴向力。腹板：腹板的拼接通常先进行螺栓布置，然后验算。
肋时，翼缘焊缝还受到由局部压力产生的竖向剪力Tv的作用，沿梁单位长度的竖向剪力为：
σf
ψF 2he l z
ψF 1.4hf lz
在Th和Tv共同作用下，应满足：
σ f β f
2
τ
2 f
f
w f
把σf,τf代入得：
F 1.4h f l z f
2
VS1 1.4h f I
x
2
f
第七章钢结构的连接和节点构造
2、工地拼接构造： 1）工地拼接一般应使翼缘和腹板在同一截面处断开，以便于分
~500~500
3 55 1
44 2
段运输（图a）。为了使翼缘板在焊接过程中有一定地伸缩余地，以减少焊接残余应力，可在工厂预留约500mm长度不焊。
3
5
5
1

钢结构厂房梁柱节点设计

钢结构厂房梁柱节点设计随着工业化的快速发展，钢结构厂房在各种工业设施中得到了广泛应用。

在这些厂房中，梁柱节点是整个结构体系中非常重要的一部分。

因此，对梁柱节点进行合理的设计，对于确保厂房的安全性和稳定性至关重要。

在钢结构厂房中，梁和柱是主要的承重构件。

梁柱节点是这两个主要承重构件的连接点，它的设计直接影响到整个厂房的结构安全性。

如果梁柱节点设计不合理，可能会导致结构的整体稳定性下降，甚至引发安全事故。

因此，对梁柱节点的设计是钢结构厂房设计的关键环节。

强度原则：梁柱节点应具有足够的强度，以保证在承受荷载时不会发生变形或破坏。

刚度原则：梁柱节点应具有足够的刚度，以减少在地震或风载等自然灾害作用下的变形。

稳定性原则：梁柱节点应具有足够的稳定性，以防止在承受荷载时发生失稳现象。

构造原则：梁柱节点的设计还应满足构造要求，如焊接、连接等。

刚性节点：刚性节点具有良好的强度和刚度，适用于承受较大荷载的情况。

但是，由于其对制造和安装的要求较高，因此在一些特定情况下可能会增加成本。

柔性节点：柔性节点具有较好的变形能力和耗能性能，适用于地震多发地区。

但是，其强度和刚度相对较低，需要采取额外的措施来提高其承载能力。

半刚性节点：半刚性节点具有部分刚度和强度，适用于一些特定的情况。

其应用范围相对较窄，需要根据具体情况进行选择。

根据厂房的实际情况，确定梁柱节点的类型和特点。

根据强度、刚度和稳定性原则，对梁柱节点进行初步设计。

根据构造原则，对初步设计的梁柱节点进行优化和完善。

根据优化后的设计方案，进行详细的施工图绘制。

在施工图绘制完成后，进行结构分析和验算，以确保梁柱节点的安全性和稳定性。

在施工过程中，对梁柱节点的制作和安装进行严格的监督和控制，以确保其符合设计要求和质量标准。

在使用过程中，对梁柱节点进行定期的检查和维护，以确保其安全性和稳定性。

钢结构厂房的梁柱节点设计是整个结构体系中的关键环节。

在进行设计时，需要根据实际情况选择合适的类型和特点，并遵循强度、刚度和稳定性原则进行初步设计和优化。

钢结构梁柱节点连接设计

钢结构梁柱节点连接设计摘要:钢结构建筑是工业不断发展的产物。

与传统施工技术相比，钢结构施工技术在应用性能和资源利用方面具有突出的价值。

在当前的建筑施工中，钢结构施工也被高度关注，这是建筑工程发展的一个标志。

随着我国基础设施项目的进展，越来越多的工程建筑开始使用装配式钢结构，在施工中备受关注，逐渐体现出钢结构的优势。

未来，钢结构或将成为中国建筑工程的主要形式。

因此，我们需要加大对梁柱连接的分析，实施合理的施工技术应用，为建筑行业的发展奠定基础。

关键词：钢结构；梁柱节点；连接设计引言钢结构作为一种现代化的建筑形式，在建筑行业得到广泛应用。

它的主要特点是采用工厂预制和现场组装的方式，具有施工效率高、质量可控、成本低等优势。

在钢结构中，梁柱节点连接是整个结构中最重要的组成部分之一，直接影响到结构的力学性能和整体稳定性。

传统的梁柱节点连接方法存在一些问题。

首先，传统的焊接连接或螺栓连接方式难以满足装配式建筑对高效施工的要求。

其次，传统连接方法的刚度和强度无法满足现代建筑结构对抗地震和风荷载的需求。

此外，传统连接方法在连接质量和施工工期方面也存在一定的局限性。

为了克服传统梁柱节点连接方法的局限性，许多研究者提出了不同的优化设计方法。

然而，现有的优化方法在提升节点连接处的力学性能方面效果有限，还需要进一步深入研究和改进。

基于此，文章针对钢结构梁柱节点连接设计展开研究，以供参考。

1、钢结构梁柱节点特征钢结构梁柱节点是钢结构中的重要组成部分，连接着钢梁和钢柱，在整个钢结构中起到了至关重要的作用。

一个优良的节点设计能够保证结构的强度、刚度和稳定性，而较差的节点连接方式则会导致结构失稳、破坏或者变形。

以下是钢结构梁柱节点的特征：1.高强度：钢结构梁柱节点通常要承受较大的载荷，并且要保证稳定性。

因此，在设计时需要考虑节点的强度，选择合适的钢材品种和规格。

2.刚度大：为了保证整个结构的刚度和稳定性，钢结构梁柱节点需要具备较大的刚度，尤其是在受剪力和扭矩作用下。

钢框架梁柱刚接节点浅析

王祯
（中国中元国际工程公司，北京１０８）００９
ＡＮＧｈｎＺｅ
（ｈｎＩＰｎｅｎｔｎｌｎｉｅｒｇｏｐｒｔｎＢｅｈｇ１０８，ｈｎ）ＣｉａＰＲＩｔａｏａＥｇｎｅｉＣｒｏａｉ，ｉａ００９Ｃｉａｒｉｎｏｊ
【摘
ｏｂａｔｏｕｆｅｍｏｃｌｍｎｒｉｃｎｅｔｎｒｉｔｄｃｄｔｐｏｉｅｅｅｎｅｏｒｌｖｔｏｓｃｅｉｎｒ．ｉｄｏｎｃｉａｅｎｒｕｅｏｒｖｄｒｆｒｃｔｅｅａｄｍｅｔｄｓｗｏｋｇｏｏｅｎｉｇ
的７％或梁腹板承受的弯矩大于截面总弯矩的３％时，００要
将梁腹板与连接板的角部用角焊缝焊接；日本则规定腹板螺栓连接应留有余地，框架达到塑性阶段时的承载力设即
２钢框架梁柱焊接节点的破坏情况
计，栓应设置２列～３，螺列也是为了考虑腹板可能承受弯
圣费南多谷地的北岭地震，以及１９９５年１月１７日发生在日本兵库县南部地区的阪神地震的研究表明：框架破坏钢
情况主要集中在Байду номын сангаас 柱混合连接节点上。
混合连接是一种现场连接，其中梁翼缘与柱用全熔透坡口对接焊缝连接，梁腹板通过连接板与柱用高强度螺栓连接。美国惯常采用焊接工字形柱，日本则广泛采用箱形
【键词】关钢框架；刚接节点；梁柱震害【ｅｗｒｓｓｅｆｍｅｅｍｔｃｌｒｉｃｎｅｔｎｓｉｃａａｄＫｙｏｄ］ｔｌａ；ａｏｏｕｉｄｏｎｃｏ；ｓｈｚｒｅｒｂｍｎｇｉｅｍｉ

梁柱节点的设计

钢结构梁柱节点设计探讨1.常用的刚性连接节点常用的刚性连接的形式有全焊接节点、栓焊混合节点和全栓接节点。

1.1、全焊接节点：梁的上下翼缘采用坡口对接焊缝，梁腹板用角焊缝与柱翼缘连接。

2、栓焊混合节点：梁的上下翼缘采用坡口对接焊缝，梁腹板与焊接在柱翼缘上的连接板采用高强螺栓连接。

3、全栓接节点：梁的上下翼缘采用T形或角钢连接件与柱通过高强螺栓连接。

规范中关于这块的相关条文：《钢结构设计标准》GB50017-2017中12.3.1条“梁柱连接节点可采用栓焊混合连接、螺栓连接、焊接连接、端板连接、顶底角钢连接等构造。

”《高层民用建筑钢结构技术规程》JGJ99-2015中8.1.1条“1、梁与H形柱(绕强轴)刚性连接以及梁与箱形柱或圆管柱刚性连接时，弯矩由梁翼缘和腹板受弯区的连接承受，剪力由腹板受剪区的连接承受。

2、梁与柱的连接宜采用翼缘焊接和腹板高强度螺栓连接的形式，也可采用全焊接连接。

一、二级时梁与柱宜采用加强型连接或骨式连接。

3、梁腹板用高强度螺栓连接时，应先确定腹板受弯区的高度，并应对设置于连接板上的螺栓进行合理布置，再分别计算腹板连接的受弯承载力和受剪承载力。

”2.连接节点的计算原则：规范中关于这块的相关条文：《建筑抗震设计规范》GB50011-2010中8.2.1条“钢结构应按本节规定调整地震作用效应，其层间变形应符合本规范第5.5节的有关规定。

构件截面和连接抗震验算时，非抗震的承载力设计值应除以本规范规定承载力抗震调整系数”、8.2.8条“1.钢结构抗侧力构件连接的承载力设计值，不应小于相连构件的承载力。

2.钢结构抗侧力构件连接的极限承载力应大于相连构件的屈服承载力。

”《高层民用建筑钢结构技术规程》JGJ99-2015中8.1.1条“高层民用建筑钢结构的连接，非抗震设计的结构应按现行国家标准《钢结构设计规范》GB 50017的有关规定执行。

抗震设计时，构件按多遇地震作用下内力组合设计值选择截面；连接设计应符合构造措施要求，按弹塑性设计，连接的极限承载力应大于构件的全塑性承载力。

钢框架梁柱连接节点构造,图文并茂

钢框架梁柱连接节点构造，图文并茂- 结构理论1. 梁与柱的连接1.1 梁与柱刚性连接的构造，形式有三种。

（1）梁翼缘、腹板与柱均为全熔透焊接，即全焊接节点；（2）梁翼缘与柱全熔透焊接，梁腹板与柱螺栓连接，即栓焊混合节点；（3）梁翼缘、腹板与柱均为螺栓连接，即全栓接节点；上图为三种梁柱刚性连接节点1.2 梁与柱刚性连接的构造（1）工字形梁与工字形柱或箱形柱刚性连接的细部构造:上图为梁与柱刚性连接细部构造（2）工字形柱和箱形柱通过带悬臂梁段与框架梁连接时，构造措施有两种：a、悬臂梁与梁栓焊混合节点；b、悬臂梁与梁全栓接节点。

上图为柱带悬臂梁段与梁连接梁与柱刚性连接时，按抗震设防的结构，柱在梁翼缘上下各500mm的节点范Χ内，柱翼缘与柱腹板间或箱形柱壁板间的组合焊缝，应采用全熔透坡口焊缝。

1.3 改进梁与柱刚性连接抗震性能的构造措施对于有抗震性能要求的梁柱刚性连接，在遭遇罕见强烈地震时，应在构造上保证钢梁破坏先于节点破坏，保证梁柱节点的安全，即“强柱弱梁、强节点弱构件”的设计原则。

（1）骨形连接骨形连接是通过削弱钢梁来保护梁柱节点。

这种骨形连接在日本比较流行。

上图为骨形连接（2）楔形盖板连接在不降低梁的强度和刚度的前提下，通过梁端翼缘加焊楔形盖板，增强梁柱节点上图为几种常见的梁端翼缘加焊楔形盖板做法（３）外连式加劲板连接对于箱型或圆形截面柱与梁刚性连接，除了采用骨形连接、楔形盖板之外，还可采用外连式加劲板连接，节点强度明显大于钢梁强度。

1.4 工字形截面柱在弱轴与主梁刚性连接当工字形截面柱在弱轴方向与主梁刚性连接时，应在主梁翼缘对应λ置设置柱水平加劲肋，在梁高范Χ内设置柱的竖向连接板，其厚度应分别与梁翼缘和腹板厚度相同。

柱水平加劲肋与柱翼缘和腹板均为全熔透坡口焊缝，竖向连接板与柱腹板连接为角焊缝。

主梁与柱的现场连接如图所示。

上图为工字形柱弱轴与主梁刚性连接1.5 梁柱节点域的加强工字形由上下水平加劲肋和柱翼缘所包Χ的柱腹板简称为节点域。

钢结构梁柱拼接与变形控制

钢结构梁柱拼接与变形控制钢结构梁柱是建筑领域中常用的结构形式之一，它具有高强度、高刚度和轻质化等优点，在大跨度建筑和高层建筑中得到广泛应用。

然而，在梁柱的拼接和使用过程中，由于外力作用和材料特性等因素，常常会出现一定程度的变形。

本文将重点探讨钢结构梁柱的拼接方式及变形控制方法。

一、钢结构梁柱的拼接方式1. 焊接拼接：焊接是常见的钢结构梁柱拼接方式。

通过焊接可以实现梁柱的连接，提高整体刚度和强度。

常用的焊接方法包括电弧焊接、气体保护焊接和激光焊接等。

焊接拼接的优点是连接牢固、刚性好，但也存在焊缝应力集中和变形较大的问题。

2. 螺栓连接：螺栓连接是另一种常用的梁柱拼接方式。

通过螺栓将梁柱连接在一起，形成整体结构。

螺栓连接具有安装方便、拆卸方便的优点，可以有效减小焊接变形。

同时，螺栓连接还可以实现梁柱的调整和拆卸，方便后期维护和改造。

二、钢结构梁柱的变形控制方法1. 设计优化：在钢结构梁柱的设计过程中，可以通过减小截面尺寸、增加材料厚度等方式来控制变形。

同时，合理设置支撑和剪力墙等结构元素，可以有效减小整体变形。

2. 刚度加强：钢结构梁柱的刚度对变形控制非常重要。

可以通过增加梁柱的截面尺寸、加强梁柱连接处的刚性节点等方式来提高整体刚度。

此外，还可以采用加筋板、加强筋等加固措施来增加梁柱的刚度。

3. 支撑和约束：在钢结构梁柱的安装和使用过程中，设置支撑和约束是一种常用的变形控制方法。

通过设置临时支撑和约束，可以有效限制梁柱的变形，保持结构的稳定性。

4. 预应力控制：预应力技术是一种较为先进的变形控制方法。

通过施加一定的预应力，可以使梁柱在荷载作用下产生一定的压应力，从而减小变形。

预应力技术需要精确计算预应力的大小和施加位置，以确保其效果。

三、结语钢结构梁柱的拼接与变形控制是钢结构工程中的重要问题。

通过合理选择拼接方式、设计优化、刚度加强和支撑约束等措施，可以有效控制梁柱的变形，提高结构的稳定性和安全性。

有关钢结构梁柱节点连接方法的分析和探讨

点具有很好的韧性，通过塑性变形来吸始使用高强度螺栓连接。能收地震能量来保持结构的稳定，因而具有２．高强螺栓连接的类型和受力特点１良好的抗震性能。后来的调查中发现，但许按照设计和受力要求的不同，将高可多地震中钢结构的脆性破坏多发生在梁柱强度螺栓分为承压型和摩擦型两种。对在焊接节点处，过强烈地震，然出现了明摩擦型高强度螺栓连接进行抗剪设计时，经虽显的塑性变形，茌连接处也发生了焊缝是以外剪力达到由螺栓预压力所能提供的但所开裂现象。保证焊接钢结构不发生脆性最大摩擦力为极限的。以设计过程中要为
点和设计要点。
关键词：梁柱节点全焊节点高强度螺栓中图分类号：ＵＴ７文献标识码：Ａ
文章编号：６３９（０ｏｏ（）Ｏ８－１１２７１２１）２ｂ－０５０７－
钢结构在现代高层建筑中应用越来越弱杆件 ” 原则来加强节点，不失稳的前使用不多，设计参考资料较少。规范中的在故原
钢结构高强度螺栓连接是一种新型螺１１全焊节点连接的特点．栓连接形式，种连接方式可简化制造和这全焊节点连接是目前高层钢结构工程安装工艺，于结构承受动载十分有利，对这中应用较为广泛的一种梁柱节点连接方种连接方式的施工要求十分严格。因其连式。柱焊接节点的构造形式有多种，一接的整体性和刚度较好，梁梁目前在国外已得般为Ｈ形，柱有ｌ形或箱形两种。焊节到普遍应用，其是高层和超高层钢结构而Ｉ全尤点连接具有施工方便、省钢材、体刚度的连接节点均采用了高强度螺栓连接方节整大的特点，在抗弯钢结构中扮演着举足式，及承受动载的结构设计中应用也较它以轻重的角色。期人们都以为梁柱焊接节多。国的一些桥梁和民用建筑也逐渐开早我

钢框架梁柱考虑部分发展塑性的连接节点设计

钢框架梁柱考虑部分发展塑性的连接节点设计【摘要】介绍钢框架梁柱考虑部分发展塑性的连接节点设计形式连接的受力性能及设计方法。

【关键词】螺栓；受力性能；外伸端板高强螺栓连接钢框架的梁柱连接节点一般都做成刚性的。

采用刚性连接时其受力性能好，但施工难度大，刚性连接不仅能够承受框架分析得出的内力，还应保证所连构件之间的夹角基本不变，当然，实际的构造不可能是绝对刚性而毫无变形的；采用铰接时构造简单，但刚度和耗能性能差，对结构抗震不利；而采用考虑部分发展塑性连接则兼有刚性和铰接的长处。

外伸端板高强螺栓连接如，是钢框架梁柱此种连接的其中一种形式。

本文主要介绍此形式连接的受力性能及设计方法。

1 外伸端板高强螺栓连接的受力性能梁柱外伸端板连接中，梁端外伸端板与柱翼缘采用高强螺栓连接，此种连接受力性能的关系一般都采用连接截面弯矩m和在弯矩作用下的转角θ之间的函数关系来反映m = f（θ）；但此种连接的m-曲线模型尚无定论, 《门式刚架轻型房屋钢结构技术规程》（cecs102：2002）对此种连接没有明确的规定，也是缺乏描述此种连接的m-关系公式。

2 外伸端板高强螺栓连接的设计方法2.1 螺栓计算在弯矩作用下各螺栓拉力的分布情况和端板的柔性有密切关系。

端板很厚的连接受弯变形很小，螺栓拉力呈线性分布。

旋转中心可以认为位于梁受压翼缘的厚度中央处（图1b），当端板较薄时，外伸部分没有梁腹板的扶持，柔度较大，该处螺栓的内力将小于梁翼缘内侧的一行螺栓（图1c）。

有试验表明：当螺栓有预拉力时，内外螺栓的拉力差别不大，可以把内外螺栓看作受力相同（图1d），同时把梁受拉翼缘和端板作为独立的ｔ形连接件看待，即忽略腹板的扶持作用。

这样处理，算得的结果显然完全可靠。

为了简化计算，还可以认为弯矩的拉伸作用完全由1、2两行的4个螺栓承担，即每个螺栓承受拉力：nt=m/4h （1）式中h—梁上下翼缘中至中距离。

梁端剪力可由1、2两行以外的螺栓承担，按规范进行计算。

钢结构梁柱连接工艺及方法

钢结构梁柱连接工艺及方法
引言
钢结构梁柱连接是钢结构建筑中关键的组装工艺之一。

合理的连接设计和施工方法能够确保钢结构的稳定性和安全性。

本文将介绍钢结构梁柱连接的一些常用工艺和方法。

灌注焊接连接
灌注焊接是一种常用的钢结构梁柱连接方法。

通过预埋螺栓在梁柱连接部位，然后将焊条熔化后灌注到连接部位，形成一个强固的焊缝。

这种连接方法具有连接强度高、可靠性好的特点，适用于大跨度和高载荷的钢结构。

高强度螺栓连接
高强度螺栓连接是另一种常见的连接方法。

通过使用高强度螺栓和螺母将梁和柱连接在一起，形成一个坚固的连接。

这种连接方法适用于捆绑梁柱、梁带柱和柱带梁等结构形式，具有方便拆装、调整和维修的优点。

空心槽连接
空心槽连接是一种创新的连接方法。

通过在梁柱连接部位开凿
空心槽，然后将梁和柱的端部嵌入槽内，再用钢板焊接固定。

这种
连接方法不仅能够提高连接的刚度和强度，还能够减轻结构的重量。

剪力连接
剪力连接是一种适用于承受剪力荷载的连接方法。

通过在梁柱
连接处设置剪切钢板连接，将梁和柱之间的剪力传递。

这种连接方
法常用于楼层板与柱的连接，能够有效提高结构的承载能力。

总结
钢结构梁柱连接工艺和方法的选择应根据具体的工程要求和结
构形式来确定。

本文介绍了一些常用的连接工艺，包括灌注焊接连接、高强度螺栓连接、空心槽连接和剪力连接。

在设计和施工过程中，需遵循相关标准和规范，确保连接的可靠性和安全性。

谈钢梁与混凝土柱铰接点设计

谈钢梁与混凝土柱铰接点设计概要：新增钢夹层的设计重点是钢梁与混凝土柱的连接节点设计。

铰接节点是钢梁与混凝土结构连接最普遍的节点做法，具有受力简明、施工方便、设计简单的优点；应通过比较计算，选取满足受力要求的化学锚栓进行连接。

本文以某典型工程为例，介绍新增钢夹层钢梁与混凝土柱连接节点设计方法及做法。

1工程概况某保税区内二层仓库，每层面积约20000㎡，钢筋混凝土框架结构，屋面为轻钢屋面。

底层层高10.3m，柱截面800×800，柱距9m。

该仓库被某电子类厂家租用，改建为厂房。

拟在4.7m标高处增设钢结构夹层，作为生产车间使用。

夹层楼板为压型钢板混凝土组合楼板，梁为钢梁。

楼面恒荷载标准值为4KN/㎡，活荷载标准值为8KN/㎡。

通过整体计算，改建后原设计桩基可以满足承载力要求。

2节点设计原结构为混凝土结构，钢夹层钢梁需与混凝土柱连接，为了避免在混凝土柱身中部作用弯矩而造成不利，同时也为了避免钢夹层与原混凝土结构整体抗震分析的不确定性，钢梁与混凝土柱连接采用铰接方式，节点计算时主要计算剪力，同时也考虑连接距离产生的附加弯矩的影响。

经过对钢梁强度及变形计算，受力最大的钢梁选用H800×300×12×25（Q345），支座剪力设计值为570KN。

梁柱节点连接处，节点伸出一段连接牛腿，钢梁端部剪力受力点距柱边缘距离为410mm，因此而产生了附加弯矩M=570×0.41=234KN.m。

为了减小这个附加弯矩对柱身的影响，在节点区域上下设置了垂直柱面的封闭式环形箍板，从而通过构造措施在节点范围内平衡附加弯矩。

从而，连接节点由柱各面上的连接板相连而成，上下端由垂直的封闭式环形钢板箍紧，环形板间设置竖向加劲肋形成牛腿，整个梁柱节点区形成了一个封闭的整体。

节点做法详图如下（见图1～3）：图1图2图3可见，钢梁是通过连接节点与混凝土柱连接的，而各柱面上的连接节点板与混凝土柱之间又是通过化学锚栓连接的，化学锚栓受力起到了重要的作用，所以，下面将重点介绍化学锚栓的计算。

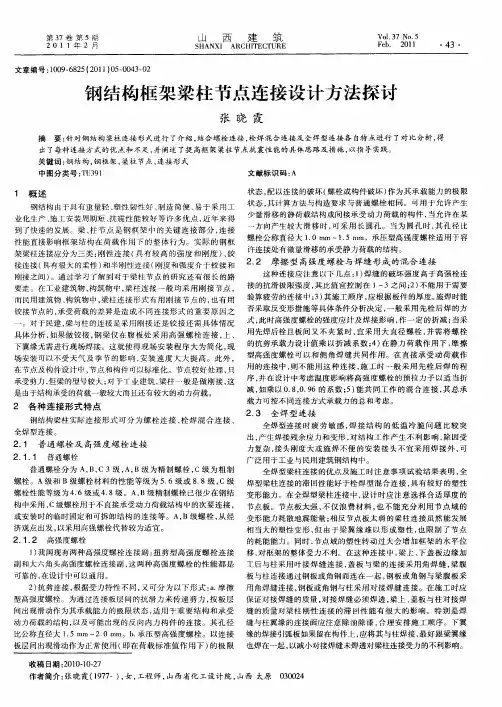

钢框架结构梁柱节点连接设计方法分析

钢框架结构梁柱节点连接设计方法分析梁柱节点的连接设计方法对于建筑物的安全起着十分重要的关键性作用，梁柱结点既是梁与梁交叉的受力结点也是梁与柱连接的受力结点，这个结点既是钢框架结构中的受力枢纽也是钢框架结构中的传力枢纽。

梁柱节点在传统上一般采用螺栓锁紧、焊接、螺焊混合等连接方法。

1概述钢框架结构在重量、韧性、安装周期、规模化生产、操作简易便捷等方面都优于钢筋混凝土框架结构框架，而且使用寿命也要长出许多，并且由于钢结构的坚固性与构件连接的多种选择性使得整座建筑的抗震性能与美观性方面都得到了加强。

正是由于上述的这些优点，钢框架结构在近年来得到了长足的发展。

梁柱节点是钢结构框设计之中的一个留给设计人员的最难抉择的关键点，几乎每一位设计师在处理这个关键部位时都会深思熟虑一番，因为梁柱节点是钢框架结构工程设计成败的关键所在。

钢结构框梁柱节点可以采用的连接方式为下述几种：1.1刚性连接这种连接方式可以获得最高的强度与刚度；1.2铰接连接这类连接方式可以获得最大的柔性；1.3半刚性连接这种连接方式所获得的刚性与柔性均介于上述两者之间。

国内外的许多建筑工程专家们仍然在继续着对梁柱节点连接设计的研究与探索，相信在不远的将来更好的连接方法，更快速的施工方式都将随着新的创意、新的材料的出现而出现。

在我国目前的建筑设计来看，无论是工业建、构筑物还是商业建筑物，抑或是民用建筑都越来越多的开始倾向于采用钢结构的半刚性连接，具体选择何种结构这是由其综合评估方面的考量所决定的。

在实际施工过程中，采用半刚性接的方式可以加快施工进程，并且在施工过程中还省去了焊接的操作，铰接的连接方式也提高了构件标准化的进程。

工商业建筑的刚性连接是考虑到所受的荷载较大。

2各种连接形式特点上述的三种连接方式各有其特点，可是这些连接形式最终还要归结为下述的连接办法：2.1普通螺栓及高强度螺栓连接2.1.1通俗螺栓钢结构连接用的螺栓共分为10余个等级，分别为 3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等级。

钢框架结构梁柱节点联接设计方法分析

钢框架结构梁柱节点联接设计方法分析摘要：近年来，钢结构由于重量轻、韧性好、制造和生产简便等特点，得到了飞速的发展。

钢框架无论在公用建筑还是民用建筑上都受到广泛的应用。

在建筑设计中，梁与柱的联接点设计环节具有重要的地位。

从目前来看，钢框架结构梁柱节点联接设计方式有三种，分别是螺栓联接、栓焊混合联接和全焊型联接。

本文从钢铁结构入手，对这三种设计方法进行探讨和分析，旨在使钢框架结构梁柱节点联接设计技术得到提高和创新，从而更好的为建筑设计服务。

关键词：钢框架；梁柱节点；联接设计前言钢铁在现代建筑中得到了广泛应用，特别是在20世纪后期，钢的产量大幅度的增加，钢的结构也相应的扩展了应用领域。

虽然，钢结构在我国因为一些条件受到限制，可能在应用上还有一定的发展空间。

但是，我国现在产钢量已位居世界首位，这必然会给钢制的结构带来更加广阔的的发展前景。

梁和柱之间的节点是钢框架结构中的关键部位，它们之间的联接性直接影响到整个建筑物的承重能力，特别是在抗震中占据非常重要的地位。

所以，钢框架结构梁柱节点联接设计技术得到提高和创新是确保现代建筑业长远发展的基石。

1 螺栓联接1.1 螺栓联接形式的种类及其各自的特点从目前建筑梁柱联接点来看，螺栓联接形式主要分为普通螺栓和高强度螺栓。

（1）普通螺栓主要分为A、B、C三个等级，它们的材质主要是由低碳钢或Q235钢构成的，形状上，直径有16mm、18mm、20mm、22mm和24mm。

C级螺栓主要用于两种情况：一种是应用于不直接承受动力负荷结构中的次要联接，另一种是用于安临时固定或者可拆卸结构的联接。

（2）高强度螺栓，它在我国有两种联接副：扭剪型高强度螺栓联接副和大六角头高强度螺栓联接副。

这两种在使用性能上差不多，在应用上可以互换。

通过抗剪联接，根据受力特性的不同，我们又可以把高强度螺栓分为：摩擦型高强度螺栓和承压型高强度螺栓。

摩擦型高强度螺栓一般出现在柱梁联接中的重要部分和承受动力负荷很大的结构，以及可能出现的反向内力部分的联接。
