粗铅初步火法精炼

法。
6
—铅冶金—
粗铅 除铜 除铜铅 铜浮渣
火法精炼的优点是设备简 单、投资少、占地面积小，并可 以按粗铅成分和市场需求采用不 同的工序。从而产出多种牌号的 精铅。含铋和贵金属少的粗铅最 宜采用火法精炼。 火法精炼的缺点是铅直收 率低，劳动条件差，工序繁杂， 中间产品处理量大。 当前，世界上粗铅火法精 炼的生产能力约占总精炼能力的 70％，而电解精炼多在我国、 日本和加拿大等国采用。
（1）电位比铅负的 金属Zn、Fe、Cd、 Co和Ni等
由于它们具有比铅高的 析出电位，电解时同铅 一道从阳极溶解，但含 量较少，且极易除去。
由于它们具有比铅更低 的析出电位，电解时一 般不溶解，而留于阳极 泥中。 Sn与SiF62－生成SnSiF6， Sn，但并不完全溶解， 部分留在阳极泥中。
11
1
—铅冶金—
铅的用途
在现代工业所有消耗的有色金属中，铅居第四为，仅次于铝、铜和 锌，成为工业基础的重要金属之一。
铅的用途主要表现在：
铅蓄电池（蓄电池工业的用铅量最大，当今世界60％以上的铅用于 蓄电池生产）； 运输行业用铅作轴承合金； 建筑行业中的隔音材料；
X射线室的屏蔽材料；
化学和冶金工中的防腐、防漏以及溶液贮存设备等。
>0.8%,可以确保阳极泥不脱落。
15
—铅冶金— • 锑:锑在阳极中呈固溶体的形态存在，由于其标准电位较正，在电 解过程中很少进入电解液，而是留在阳极泥中。但锑能在阳极表 面的阳极泥中形成坚固而又疏松多孔的网状结构，包裹阳极泥使 之具有适当的附着强度而不脱落。 当阳极含锑>2%时，阳极泥会变得坚硬而难于刷下。当阳极
—铅冶金—
在一定意义上说，连续脱铜过程就是把浮渣反射炉处 理铜质浮渣的过程于粗铅熔析除铜过程有机的结合起来， 连续脱铜就是把浮渣反射炉置于除铜锅上的联合设备， 在这里不断地实现铜的析出和硫化，使其形成冰铜，消 除了中间产物—浮渣。 连续脱铜具有的优点是： a、简化了流程，能在一个炉子内完成多种任务; b、充分利用铅液的潜热，节约燃料； c、减轻劳动强度，改善劳动条件，提高劳动生产率， 降低了生成成本； d、便于实践机械化和自动化。
8
—铅冶金—

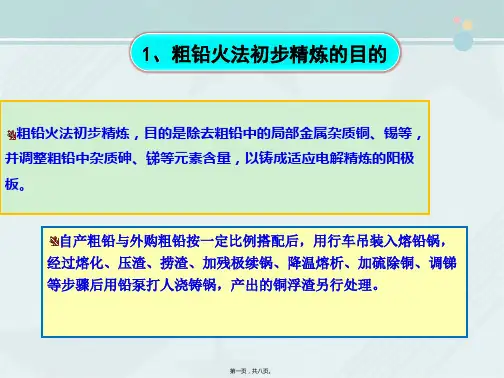

粗铅火法精炼的目的视采用精炼流程不同而异。全 火法精炼的目的是除去铜、锡、砷、锑、银、锌、铋等 杂质，将粗铅提纯，生产出合格的精铅产品。 对于电解精炼而言，确切地讲，它所采用的火法精 炼只是初步火法精炼，其基本任务是将粗铅中的杂质铜、 锡除至一定程度，并调整锑量，浇铸成化学质量和物理 规格均满足电解要求的阳极板；
• 铋：铋和砷一样，标准电位比锑还正，在电 解过程中不会呈离子状态进入电解液，而是 保留在阳极泥中，所以用电解法分离铅和铋 是最彻底的。生产中偶然出现电解液含铋增 高，导致析出铅质量不合格，多是由于掉极 造成阳极泥溶解污染电解液造成的。
17
—铅冶金—
• 银：银通常是粗铅阳极中含量较高的杂质金 属，也是阳极泥中回收价值最大的贵金属。
12
—铅冶金—
第二类杂质在电解熔炼过程中基本上不溶解，
从而在阳极表面上形成阳极泥层。
当阳极泥散落或脱落，这些杂质将被带入电 解液中，并随着电解液流动而被粘附在和夹杂于 阴极析出铅中，对阴极质量影响很大。尤其是铜、 锑、银和铋显著。下面分别叙述：
13
—铅冶金—
• 铜：阳极中铜的活性很小，在没有氧的参与下，不 会呈离子状态进入电解液中，所以在电解液中含量 很少。阳极中铜的存在严重影响阳极泥的物理性质。 当阳极中含铜超过0.06%时，阳极泥将显著地变硬
4
—铅冶金—
粗铅精炼的原料有三类：
第一类是铅熔炼或铅锌冶炼产出的粗铅，
俗称矿产粗铅（简称矿铅）；
第二类是再生铅；
第三类是锡冶炼副产粗铅。
5
—铅冶金—
粗铅的冶炼方式介绍
粗铅精炼的方法有两类，第一类为火法精炼，第二类为先用火法除去铜 与锡后，再铸成阳极板进行电解精炼。目前世界上火法精炼的生产能力约占 80%。采用电解精炼的国家主要有中国、日本、加拿大等国。我国大多数企 业粗铅的处理均采用电解法精炼。火法精炼是利用杂质金属与主金属（铅） 在高温熔体中物理性质或化学性质方面的差异，形成与熔融主金属不同的新
相（如精炼渣），并将杂质富集于其中，从而达到精炼的目的。
例如：铜在粗铅中的溶解度随温度降低面减小，因而可采用熔析除铜; 铜对硫的亲和力大于铅，因而有加硫除铜； 砷、锑、锡等杂质对氧的亲和力大于铅，因而有氧化（或氧化加碱）精 炼和碱性精炼除砷、锑、锡； 在含杂质金属的粗铅中添加第三种甚至更多种金属，它们与杂质金属形 成金属化合物（合金）的亲和力大于铅，因而有加锌除银、加钙镁除铋等方
—铅冶金—
二、铅电解精炼时杂质的行为
在粗铅阳极中，通常含有金、银、铜、锑、
砷、锡、铋等杂质，杂质在阳极中除以单质存
在外，还以固溶体、金属间化合物、氧化物、
硫化物等形态存在。阳极中的杂质在电解过程 中的行为是很复杂的，按其标准电位可将阳极 中的杂质分为三类：
10
—铅冶金— 根据金属的标准电位可把铅中的杂质金属分为三类：
—铅冶金—
粗铅的火法精炼
—铅冶金—
铅的性质
铅是日常生活中较常见的金属，其物理性质方面的特点为硬度小、比重大 、熔点低、沸点高、展性好、延性差、对电与热的传导性差、高温下容易挥发 、在液态下流动性大等。其主要物理性质有： 原子量207.21，比重(20℃)11.3437克／cm3， 熔点327.43℃，沸点1525℃，导热系数(100℃)0.081卡／厘米·度·秒 铅的蒸气压与温度的关系如下： 温度(℃) 620 710 820 960 1130 1290 1360 1415 1525 蒸气压(mmHg)10-3 10-2 10-1 l.0 10 50 100 289 760 可见在高温下铅的挥发程度很大，所以在火法炼铅过程中容易导致铅的挥 发损失和环境污染，炼铅厂必须设置完善的收尘设备。
和致密，以致阻碍铅的正常溶解，并使槽电压升高
而引起杂质的溶解和析出。因此，电解前粗铅必须 先进行火法精炼，将铜降至0.06%以下。
14
—铅冶金—
• 砷：在电解过程中砷与锑的性质相似，难溶 于电解液。阳极中砷含量一般不大于0.4%。 砷和锑都具有增大阳极泥强度的效果。工厂
实践证明，控制阳极泥中砷、锑的总量
（2）电位比铅正的 Sb、Bi、As、Cu、 Ag、Au等
（3）电位与铅很 相近的Sn
—铅冶金—
第一类杂质金属能与铅一道从阳极溶解
进入电解液，由于其析出电位较铅负，故在正
常情况下不会在阴极上放电析出。由于这些杂
质在粗铅中含量很小，且在火法精炼过程中很
易除去，所以一般情况下不会在电解液中积累 到有害的程度。
送去下一步电解精炼。
23
—铅冶金—
粗铅除铜实例
24
—铅冶金—
—铅冶金—
连续脱铜原理
粗铅的连续脱铜是应用熔析除铜的原理。在CDF炉内进行，此时， 脱铜炉要有足够深的熔池和其他降温设施，以造成铅熔池自上而下有 一定的温度梯度，铜及其化合物从熔池较冷的底层析出，上浮至高温 的上层，被铅液中所含的硫化铅或特意加入的硫化剂（铅精矿或黄铁 矿）所硫化，形成冰铜，其反应式如下： Pbs(FeS)+2Cu=Cu2S+Pb(Fe) 因此，上部铅液的温度要求较高又要有足够的硫化剂，使上浮的铜 不断被硫化，从而又促使底部的铜上浮。随着这两个过程的进行，底 部铅中的铜就越来越少。除硫化剂外，配料时还配入铁屑、苏打。铁 屑与硫化铅发生沉淀反应而降低冰铜中的含铅量，苏打在过程中进行 如下反应： 4PbS+4Na2CO3=4Pb+3Na2S+Na2SO4+4CO2 从而降低了冰铜的熔点及含铅量。其余部分则形成砷酸盐，锑酸盐 及锡酸盐进入炉渣。 粗铅脱铜程度取决于熔池底层的温度，铅在熔池的停留时间和粗铅 中的砷锑含量等因素。产出的冰铜和炉渣从熔池上部放出，脱铜后的 铅液从底部虹吸放出。
得越完全，一般工厂都是在330-340℃范围内。加完硫磺后， 应迅速将铅液温
度升至450-480℃，大约搅拌40分钟以后，待硫磺渣变得疏松，呈棕黑色时， 表示反应到达终点，则停止搅拌进行捞渣，此种浮渣由于含铜低，只约2-3%， 而铅高达95%，因此返回熔析过程。加硫除铜后铅含铜可降至0.001-0.002%，
电解时银和铋一样绝大部分保留在阳极泥中，
在阳极泥中得到富集而有利于贵金属回收。
18
粗铅的初步火法精炼
—铅冶金—
熔析除铜的基本原理是基于铜在铅液中的溶解度随着温 度的下降而减少，当含铜高的铅液冷却时，铜便成固体结 晶析出，由于其比重较铅小(约为9)，因而浮至铅液表面， 以铜浮渣的形式除去。铜在铅液中的溶解度随着温度的变 化而变动，温度下降时，液体合金中的含铜量相应地减少， 当温度降至共晶点(326℃)时， 铜在铅中的含量为0.06%， 这是熔析除铜的理论极限。 熔析操作有两种方法：1.加热熔析法；2.冷却熔析 法。二者熔析原理是相同的，前者是将粗铅锭在反射炉或 熔析锅内用低温熔化，使铅与杂质分离；后者是将鼓风炉 放出的铅水铅泵汲送到熔析设备，然后降低温度使杂质从 铅水中分凝出来。
分酸槽
阴极洗液
精炼渣 放射炉 铸锭 电铅 新硅氟酸 加胶 集液槽
重铸阳极
洗液 脱铅槽
硫酸
阳极泥 搅拌槽 离心过滤机
再生酸 贮液槽
PbSO4 送熔炼厂
阳极泥 专门处理 电解液
滤液
铅的电解精炼 技术在我国、日本 和加拿大等国家广 泛应用。优点:产 品质量高,生产过 程稳定,操作条件 好。缺点:生产周 期长,占用资金大, 投资大,生产成本 略高。 铅电解精炼的 一般工艺流程如图 所示：
2
一、概述
—铅冶金—
视处理方法和原料的不同，生产的粗铅都含有一定量的杂质，一 般杂质含量为2% ～ 4%，少数也有低于2%或高于5%的，粗铅成分下表。
