XX交通枢纽城市综合体中地块项目冰场空调设备型式对比分析报告二零一四年五月二十六日目录1. 前言 (1)2. 分析依据及基础数据 (1)3. 空调设备选择的考虑因素 (3)4. 两种不同方案的技术特点分析 (4)5. 两种不同方案的运行费用分析 (10)6. 结论及建议 (10)* 附件1:全年空气处理过程焓湿图* 附件2:全年运行费用分析比较表1. 前言XX综合体项目位于XXXX,是一个集住宅、办公楼和商业为一体的综合性建筑。

项目包括三个地块,西地块为建筑面积474,768m2的住宅、中地块为建筑面积为224,625m2的商业+办公,东地块为建筑面积为115,754m2的商业+办公。

中地块商业的1#N裙楼四层设有一处室内冰场,总面积约为1,800m2,其中冰场面积为950m2,后勤面积850m2。

按业主要求本报告将对冰场空调机组的不同方案进行分析和比较,供业主参考及决策。

2. 分析依据及基础数据2.1 空调系统设计之参考依据➢《公共建筑节能设计标准》 GB 50189-2005➢《民用建筑采暖通风与空气调节设计规范》 GB 50736-2012➢《江苏省民用建筑节能设计标准》 DGJ32(J96)-2010➢美国ASHRAE Handbook设计手册2.2 室外设计参数参考苏州市的气象参数,昆山市室外参数,按下表1、表2所示(参数取自《民用建筑供暖通风与空气调节设计规范》GB 50736-2012):表1 昆山地区夏季室外设计参数表2 昆山地区冬季室外设计参数2.3 室内设计参数备注:冰场开放时间暂按每天10:00~22:00(共12小时),全年开放考虑。

2.4 围护结构热工参数围护结构的热工参数值按ACO建筑施工图中相关数据确定,汇总如表4所示:表4 围护结构热工参数3. 空调设备选择的考虑因素3.1.室内空气湿度控制的考虑湿空气遵循温度高的空气中的水蒸气将向温度低的地方迁移的规律运动;由于室内冰场冰面面积大,而且温度低,其具有很强的除湿效应。

暖通空调设计方案的技术经济对比

暖通空调设计方案的技术经济对比

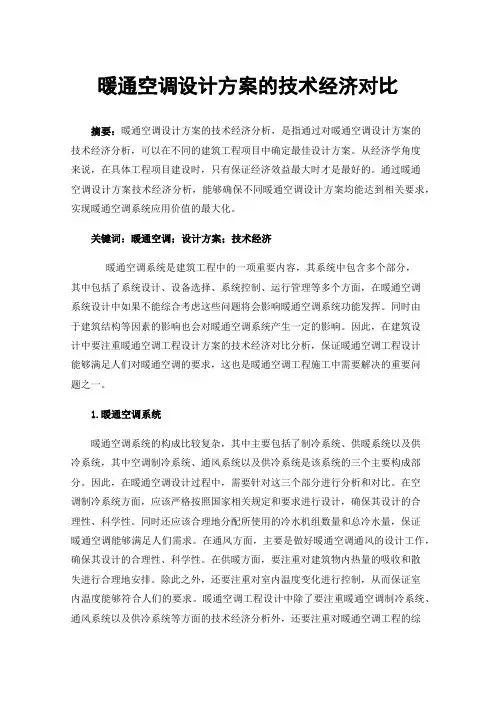

暖通空调设计方案的技术经济对比摘要:暖通空调设计方案的技术经济分析,是指通过对暖通空调设计方案的技术经济分析,可以在不同的建筑工程项目中确定最佳设计方案。

从经济学角度来说,在具体工程项目建设时,只有保证经济效益最大时才是最好的。

通过暖通空调设计方案技术经济分析,能够确保不同暖通空调设计方案均能达到相关要求,实现暖通空调系统应用价值的最大化。

关键词:暖通空调;设计方案;技术经济暖通空调系统是建筑工程中的一项重要内容,其系统中包含多个部分,其中包括了系统设计、设备选择、系统控制、运行管理等多个方面,在暖通空调系统设计中如果不能综合考虑这些问题将会影响暖通空调系统功能发挥。

同时由于建筑结构等因素的影响也会对暖通空调系统产生一定的影响。

因此,在建筑设计中要注重暖通空调工程设计方案的技术经济对比分析,保证暖通空调工程设计能够满足人们对暖通空调的要求,这也是暖通空调工程施工中需要解决的重要问题之一。

1.暖通空调系统暖通空调系统的构成比较复杂,其中主要包括了制冷系统、供暖系统以及供冷系统,其中空调制冷系统、通风系统以及供冷系统是该系统的三个主要构成部分。

因此,在暖通空调设计过程中,需要针对这三个部分进行分析和对比。

在空调制冷系统方面,应该严格按照国家相关规定和要求进行设计,确保其设计的合理性、科学性。

同时还应该合理地分配所使用的冷水机组数量和总冷水量,保证暖通空调能够满足人们需求。

在通风方面,主要是做好暖通空调通风的设计工作,确保其设计的合理性、科学性。

在供暖方面,要注重对建筑物内热量的吸收和散失进行合理地安排。

除此之外,还要注重对室内温度变化进行控制,从而保证室内温度能够符合人们的要求。

暖通空调工程设计中除了要注重暖通空调制冷系统、通风系统以及供冷系统等方面的技术经济分析外,还要注重对暖通空调工程的综合评估分析。

在暖通空调工程设计过程中需要对所有技术经济因素进行考虑和比较分析,保证暖通空调工程设计方案能够满足人们需求。

空调设备选型及技术经济对比分析

空调设备选型及技术经济对比分析

空调设备选型及技术经济对比分析在现代生活中,空调设备是必不可少的电器之一。

无论在家庭、办公场所、商业场所或工业生产等领域中,空调设备的应用都非常广泛。

由于市场上存在着各种类型的空调设备,对于用户来说,在购买前需要进行选型及技术经济对比分析,本文将对此进行探讨。

空调设备的类型空调设备主要分为家用空调和商用空调两类。

家用空调家用空调可分为中央空调和分体式空调两种。

•中央空调:主要适用于较大的住宅或公寓,需要在装修时就考虑安装的空调管道和通风口等。

它的优点是空调布局可以合理地满足不同季节温度的需求,并且安装后不占用室内空间,但是安装成本较高。

•分体式空调:主机和室内机分别安装,可以灵活地安装在需要空调的房间内。

它的优点是安装成本较低、使用方便,缺点是冷暖不均、室内机安装会占用空间。

商用空调商用空调根据使用场所的需求分类:•中央空调:适用于大型商业建筑和办公室大厦等。

以高效运行和节能为主要优势,但成本较高。

•窗式空调:适用于小型店铺和小型办公室等。

便于安装和维护,但同样容易产生噪音影响到环境和使用舒适度。

•立式空调:适用于大尺寸商铺,广场及公共场所等。

具有漂亮的外观和良好的空气流动性能,但与中央空调相比,单位面积的购买成本较高。

•天花板机组空调:适用于商场、超市、写字楼等大型空间。

它的优势在于可以将整个空调系统隐藏起来,使室内更加整洁,但需要预留较大的天花板安装空间并且施工成本较高。

空调设备选型如何选型一个合适的空调设备呢?考虑以下因素:面积首先,面积是选择空调设备的重要因素。

不同品牌型号的空调设备能够覆盖的面积不一样,因此需要根据需要制定面积要求。

应用场所其次,不同的应用场所需要的空调设计方案也不同。

例如,家庭空调设备分为中央空调和分体式空调;商业环境需要分类选择不同品牌型号的商用空调。

因此,在选择空调时,应考虑用途和空间结构。

取暖功能空调取暖功能在寒冷的冬季也非常重要。

根据冬季使用需求不同,需要选择具有适当制热量的空调设备。

某酒店中央空调设备选型及经济对比分析

某酒店中央空调设备选型及经济对比分析

某酒店中央空调设备选型及经济对比分析【摘要】本文结合笔者多年工作经验,文章根据酒店建筑面积及餐饮、住宿的功能要求,进行了中央空调系统机房制冷设备的选型、安装、运营费用分析。

【关键词】中央空调;设备;运营费用0.前言休闲旅游已经成为当今中国人生活消费的热点之一。

与一般的外出旅游不同,休闲旅游具有自己的特点:(1)目的地重复;(2)季节性强;(3)游客停留时间长;(4)酒店附近要有深层次的、独特的自然资源或文化底蕴。

结合以上特点,建设方对酒店设计的各方专业提出了很高的要求。

笔者在参与许多实际案例论证后,对这类型酒店的中央空调方案有了一套自己的分析。

1.工程项目地理环境分析及选型方案论证酒店选址很重要,这类休闲旅游酒店一般都是在人文景区附近。

笔者参与设计施工的某温泉度假酒店工程主体建筑面积为30000m2,建筑物高15.9m,要求夏季制冷、冬季供暖;酒店部分有客房120多套,酒店和温泉接待中心常年24h 需生活热水供应;另外有多栋度假别墅。

对于这类环境,笔者的设计方案如下:(1)利用丰富的温泉水资源,主体建筑采用螺杆式水源热泵中央空调;(2)别墅群采用独立的小型变频多联中央空调和空气源热泵热水器;(3)员工宿舍楼采用小型涡旋式水源热泵空调。

水源热泵空调采用人工湖蓄温泉尾水的方式提供设备必需的冷却水源或热源。

根据当地气候特点,别墅变频中央空调和空气源热水器的冷热源直接取自大气,完全可以满足使用需求。

2.水源中央空调机组的结构及运行原理中央空调主机主要由以下4大部分组成:压缩机、膨胀阀、蒸发器、冷凝器,具体如图1所示。

下面重点介绍水源热泵中央空调运行及冷热转换原理。

(1)冬季阀1打开、阀2关闭,井水自取水井流经蒸发器被吸热后,温度降低回到回水井;系统水流经冷凝器吸热,温度升高后供到房间,实现供热功能。

(2)夏季阀2打开、阀1关闭,井水自取水井流经冷凝器吸热,温度升高后回到回水井;系统水流经蒸发器被吸热,温度降低后供到房间,实现制冷功能。

空调冷热源设备得选择与比较

空调冷热源设备得选择与比较

空调冷热键设备的选择与比较一、冷热源类型:(一)冷(热)水机组1、电动压缩式冷(热)水机组(1)往复式(2)蜗旋式(3)螺杆式(4)离心式2、溴化锂吸收式冷(热)水机组(1)蒸汽型冷水机组(2)热水型冷水机组(3)直燃型冷(热)水机组(二)热源1、电力:(1)电热炉(2)热泵2、燃气、燃油、燃煤等矿物原料。

3、可再生能源,如太阳能、地热能、河水等以及工业余热、生活废热。

(三)热泵从室外环境介质吸热并向室内放热,使室内空气升温的制冷系统。

大型热泵—模块式组合,用于中小型公共建筑空气源热泵多联机—一个室外机可配置几个到几十个室内机小型户式机—用于住宅,分(1)风一水型(2)风一风型热泵水环热泵—用一个循环水环路作为加热源和排热源废热水热泵—利用工厂余热或废热以及生活污水作为热泵水侧加热源水源热泵太阳能热泵—利用太阳能热水作为水侧加热源地下水热泵—通过地下水进行加热或冷却地表水热泵—通过江河地表水进行加热或冷却地源热泵土壤热泵—以土壤作为吸热源和排热源二、各种冷热源优缺点(-)“冷水机组”加“换热器”夏季用冷水机组制冷,冬季用锅炉烧热水供暖,也可以由热电厂或集中供热站供应蒸汽,经换热器转换成60℃热水,供空调机组。

l、优点:(1)初投资为各种系统最低的(房间空调器除外),供电总容量比水源热泵、多联机少。

(2)运行费比蒸汽溴化锂机低。

(3)主机寿命最长,按美国ASHRAE标准为23年。

(4)由于制冷机和水泵以及冬季换热器全部集中在一个机房内,因此维保方便。

2、缺点:(1)系统庞大,不便于分户计量、分户控制和假日个别房间使用。

可以另配几套多联机,保证加班多的房间使用,也可以采用多机头冷水机组或大小搭配,以满足低负荷的需求。

(2)机房空间大,管道占空间多。

(3)冷却塔有一定噪声,放裙房顶上时必须妥善处理。

冷却塔也有损美观。

(二)空气源热泵冬季从室外空气中吸热并向室内放热,夏季则放热给室外空气。

l、优点:(1)冬夏共用,设备利用率高,不需另设锅炉房。

某综合性大厦空调方案经济技术比较

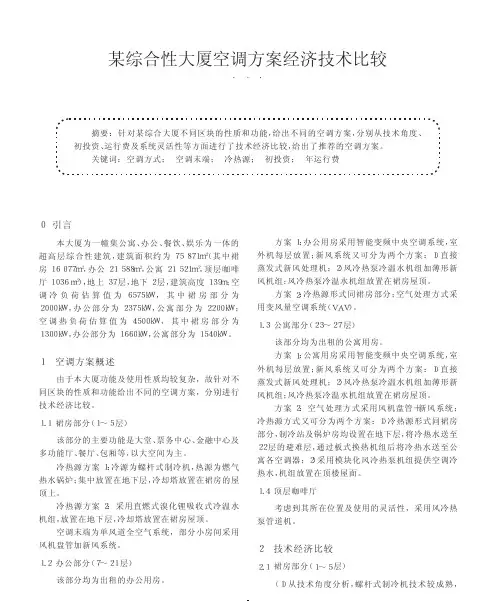

某综合性大厦空调方案经济技术比较
