【CN209979629U】一种原油含水在线分析仪【专利】
一种高精度原油含水分析仪[实用新型专利]
![一种高精度原油含水分析仪[实用新型专利]](https://img.taocdn.com/s3/m/96c6eafe5122aaea998fcc22bcd126fff7055dc9.png)
专利名称：一种高精度原油含水分析仪专利类型：实用新型专利
发明人：田得生
申请号：CN202122223931.6
申请日：20210914
公开号：CN216350712U
公开日：
20220419
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高精度原油含水分析仪，涉及原油含水检测技术领域，包括分析仪本体，分析仪本体的上端面安装有罐体，罐体的顶部设置有内盖，内盖的上端面固定安装有电机，电机的输出端安装有转轴，转轴的下端贯穿内盖并延伸至罐体的内部，转轴的下端固定连接有搅拌桨，内盖的外壁可拆卸连接有第二顶盖，罐体的外壁螺纹连接有螺筒，第二顶盖与螺筒之间安装有轴承，第二顶盖的下端面固定连接有清洗机构；本实用新型通过在罐体内部快速拆卸或安装清洗机构，进而达到便携快速清理罐体内部的效果。
申请人：兰州科翔自控技术有限公司
地址：730020 甘肃省兰州市城关区张苏滩606-3号路二楼
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：张超
更多信息请下载全文后查看。
【CN209961777U】一种原油含水检测仪【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920366207.9(22)申请日 2019.03.21(73)专利权人 辽阳鼎天科技有限公司地址 111000 辽宁省辽阳市宏伟区南新华路1001号信息产业园106室(72)发明人 周凯 安学广 韩伟真 吕海波 (51)Int.Cl.G01N 33/28(2006.01)(54)实用新型名称一种原油含水检测仪(57)摘要本实用新型公开了一种原油含水检测仪，包括检测仪，所述检测仪的一侧固接有取样排液管，所述取样排液管的外壁固接有阀门，所述取样排液管的右侧固接有清理装置。
该原油含水检测仪，通过取样排液管上进行设置清理装置，有效的对检测仪上的取样排液管进行闭合堵塞，避免灰尘进入取样排液管的内部，起到一定性的防尘效果，影响油进行取样的标准，同时通过堵盖旋转带动支杆进行旋转，使支杆上连接的毛刷对取样排液管的内壁进行清理，加大其上清理装置的使用效率，同时也大大的加强了检测仪的使用效率和实用性，且满足用户的使用需求。
权利要求书1页 说明书2页 附图1页CN 209961777 U 2020.01.17C N 209961777U权 利 要 求 书1/1页CN 209961777 U1.一种原油含水检测仪，包括检测仪(1)，其特征在于：所述检测仪(1)的一侧固接有取样排液管(2)，所述取样排液管(2)的外壁固接有阀门(3)，所述取样排液管(2)的右侧固接有清理装置(4)。
2.根据权利要求1所述的一种原油含水检测仪，其特征在于：所述清理装置(4)包括堵块(401)，所述堵块(401)的两端分别固接有支杆(406)和转板(402)，所述支杆(406)延伸至取样排液管(2)的内部，所述支杆(406)的外壁固接有连接杆(405)，所述连接杆(405)的上方固接有毛刷(404)；所述堵块(401)通过密封卡套(403)与取样排液管(2)卡接相连，所述密封卡套(403)与堵块(401)固定相连。

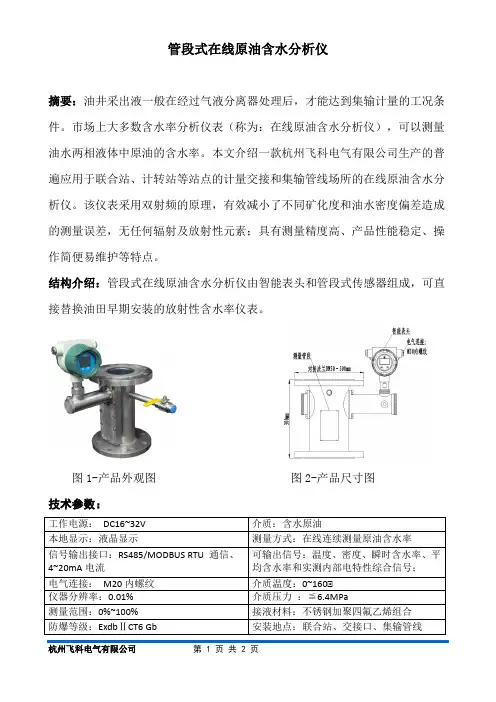

管段式在线原油含水分析仪
管段式在线原油含水分析仪
摘要：油井采出液一般在经过气液分离器处理后，才能达到集输计量的工况条件。
市场上大多数含水率分析仪表（称为：在线原油含水分析仪），可以测量油水两相液体中原油的含水率。
本文介绍一款杭州飞科电气有限公司生产的普遍应用于联合站、计转站等站点的计量交接和集输管线场所的在线原油含水分析仪。
该仪表采用双射频的原理，有效减小了不同矿化度和油水密度偏差造成的测量误差，无任何辐射及放射性元素；具有测量精度高、产品性能稳定、操作简便易维护等特点。
结构介绍：管段式在线原油含水分析仪由智能表头和管段式传感器组成，可直接替换油田早期安装的放射性含水率仪表。
图1-产品外观图图2-产品尺寸图
技术参数：
兰或定制
图3-安装示意图
产品特点：
·采用双频电容式原理，既保证了很高的测量分辨率，又具有很强的油品适应性；
·仪器探头采用316不锈钢加F4的组合，可适应酸、碱性液体和包括甲苯等有机溶剂在内的绝大多数被测介质；
·内置温度传感器，仪器无需外接温度变送器便可进行温度测量显示和对含水率测量结果进行温度补偿；
·中文文字+数字就地显示，独创3键非接触式按键，极大方便了用户对隔爆类防爆表头仪表的操作；
·智能通信，软件可现场升级。
·产品无机械活动部件，加上防粘油的表面处理工艺，确保仪器长期工作可靠和免维护运行。
·安装方便快捷，无前后直管段的要求，对流态流速不敏感。
·具有抗干扰能力，遇浪涌电压、电流后能自动复位重新开始工作。
一种原油含水率在线测试系统[实用新型专利]
![一种原油含水率在线测试系统[实用新型专利]](https://img.taocdn.com/s3/m/b89332026294dd88d1d26b2f.png)
专利名称：一种原油含水率在线测试系统专利类型：实用新型专利
发明人：李长星
申请号：CN201820746320.5
申请日：20180518
公开号：CN208224150U
公开日：
20181211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种原油含水率在线测试系统，包括取样测量筒和设有控制阀的进油管，所述取样测量筒的底部设有原油输入口，原油输入口通过进油管连通输油管线；所述取样测量筒的下部设有用于对筒内原油进行加热的伴热装置，内部设有搅拌装置，顶部开设有排气口；还包括设置在取样测量筒外壁的电磁电导传感器。
本实用新型结构设计合理，操作简单方便，通过伴热和搅拌装置能够减少测量中不确定因素的影响，同时，通过设定合理采样时间进行一段时间跨度内的分别采样及综合测定实现了最终含水率测定结果具有更强的参考价值。
申请人：西安石油大学
地址：721006 陕西省西安市高新电子二路东段18号
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：徐文权
更多信息请下载全文后查看。
在线式原油低含水分析仪[实用新型专利]
![在线式原油低含水分析仪[实用新型专利]](https://img.taocdn.com/s3/m/ec656c3884254b35effd3451.png)
专利名称：在线式原油低含水分析仪
专利类型：实用新型专利
发明人：姜海涛,李俊玲,赵明,时丹丹,苏晓东,张玉茹,李恩临,李云,闫新男
申请号：CN201120492143.0
申请日：20111202
公开号：CN202486129U
公开日：
20121010
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种在线式原油低含水分析仪，由外壳、传感器和以微控制器为核心的信号处理电路组成，通过对传感器输出信号的智能处理，显示出原油的低含水率，信号处理电路包括微控制器，误差补偿单元，输入信号放大整形单元，RS485串行通信单元，液晶显示单元，D/A转化单元和参数置入单元，液晶显示单元、RS485串行通信单元接口、D/A转化单元同微控制器有信息交换通道，可将原油低含水率数据显示出来或输送到其他设备，误差补偿单元与微控制器相连，可以实现对误差的补偿。
本实用型提供一种结构简单、设计合理，工作稳定，精度高，可靠性高的在线式原油低含水分析仪。
申请人：哈尔滨商业大学
地址：150028 黑龙江省哈尔滨市松北区学海街1号哈尔滨商业大学计算机学院
国籍：CN
更多信息请下载全文后查看。
